玻璃幕墙防火封堵节点做法
构件式玻璃幕墙的防火封堵设计与施工要点
构件式玻璃幕墙的防火封堵设计与施工要点摘要：我国的城镇化建设在社会高速发展的时代背景下也获得了很大的进步，而在建筑外墙装饰工作中，构件式玻璃幕墙因其所具有的现代化装饰效果而得到了十分广泛的应用。
但是，构件式玻璃幕墙本身并不具备建筑施工所要求的防火性能，因此，需要采取合理的措施来增加构件式玻璃幕墙的防火功能，从而更为有效的保护居民的生命及财产安全。
关键词：构件式玻璃幕墙；防火封堵；设计；施工要点1 玻璃幕墙在建筑设计中的应用价值探讨建筑设计中为了实现对玻璃幕墙的科学应用，则需要了解其应用价值。
具体表现为：（1）重视玻璃幕墙应用，有效开展建筑设计工作，有利于增强其采光设计效果，丰富建筑设计内涵；（2）重视玻璃幕墙在建筑设计中的应用，可使相应的设计方案更加完善，且能改善建筑通风状况，保证其外观方面的设计质量；（3）充分考虑玻璃幕墙在建筑设计中的应用，能够为其科学设计提供专业支持，满足其建筑设计质量可靠性要求。
2.构件式玻璃幕墙的防火封堵系统设计为做好构件式玻璃幕墙的防火封堵工作，在设计构件式玻璃幕墙防火封堵系统的过程中，应该严格按照主体建筑结构的防火设计要求与相关标准进行，必须保证防火封堵系统的设计是符合相关设计标准和要求的，主要的设计要点包括以下几点：（1）构件式玻璃幕墙的防火封堵系统设计工作应该完全符合现阶段我国在建筑设计防火工作方面现行的国家标准（GB50016-2014）中的相关要求。
对于设计工作人员来说，其应该在进行施工图设计之前充分了解主体建筑所涉及到的施工图纸，明确以下内容：①玻璃幕墙与建筑主体两者之间所具有的位置关系；②建筑工程的防火等级设置；③建筑工程的防火分区设置。
（2）为进行合理的立面分格设计工作，应该综合考虑以下内容：①建筑立面的需要；②防火封堵系统的设置位置；③防火封堵系统的节点做法，避免因为一块玻璃面板横跨两个防火区域或楼层而导致的火灾发生时烟火的进一步扩大问题。
一般情况下，应该结合建筑幕墙的立柱或横梁来设计防火封堵系统中的设置位置和节点做法。
建筑幕墙防火封堵构造常用节点示意图
不燃性实体墙高度<80Байду номын сангаасmm
1.防火板的燃烧性能应达到A级，厚度不宜小于20mm；
2.独立支撑构件应固定于建筑主体结构上；
3.防火封堵构造的耐火极限应满足不小于1小时要求；
4.防火板与幕墙及主体结构的缝隙应采用防火封堵材料进行密封。
4.梁底处防火构件的耐火极限应满足不小于1小时要求；
5.承托板与幕墙及主体结构的缝隙应采用防火封堵材料进行密封。
4
不燃性实体墙高度≥800mm
1.防火板的燃烧性能应达到A级，厚度不宜小于20mm；
2.独立支撑构件应固定于建筑主体结构上；
3.防火封堵构造的耐火极限应满足不小于1小时要求；
4.防火板与幕墙及主体结构的缝隙应采用防火封堵材料进行密封。
4.承托板与幕墙及主体结构的缝隙应采用防火封堵材料进行密封。
3
不燃性实体墙高度<800mm
防火封堵构造系统悬挑长度≥300mm
1.矿物棉的密度应不小于80kg/m3；
2.楼面处防火封堵构造系统可采用1.5mm厚镀锌钢板作为承托板；
3.梁底处防火封堵构造系统悬挑长度大于300mm时，应采用与主体结构固定的独立钢架来支承防火构件；小于300mm厚，可采用镀锌钢板作承托板支承防火岩棉或矿棉的做法；
2
不燃性实体墙高度<800mm
防火封堵构造系统悬挑长度<300mm
1.矿物棉的密度应不小于80kg/m3；
2.楼面处防火封堵构造可采用1.5mm厚镀锌钢板作为承托板，梁底处防火封堵构造系统应采用与主体结构固定的独立钢架来支承防火构件；
3.梁底处防火构件的耐火隔热性和耐火完整性应满足不小于1小时要求；
附录
序号
谈玻璃幕墙防火设计要求及注意事项
谈玻璃幕墙防火设计的要求及注意事项摘要：在建筑工程设计中，重视与加强对幕墙工程的防火设计与节点处理，合理使用防火材料，对控制火灾发生与减少火灾发生时的蔓延速度等均能起到一定的作用。
关键词：玻璃幕墙；防火设计；注意事项幕墙安全功能的防火设计的重要性是不言而喻的。
《玻璃幕墙工程技术规范( jgj102 — 2003 ) 》对幕墙的防火设计也提出了要求，但规范中对部分防火节点的要求并不很明确。
现根据工程实际情况，对玻璃幕墙的防火设计提出一家之言，不当之处敬请批评指正。
1、防护设计注意事项当室内发生火灾时，明火火焰、辐射热甚至高温烟气很容易使幕墙的玻璃破裂、型材软化而降低承载力甚至丧失承载力、结构胶失去粘结强度，最终可能致板块坠落伤害到地面人员。
因此有必要在人员最为集中的疏散通道口等部位上方设置防护挑檐。
此防护挑檐在设计时，应注意以下事项：( 1 ) 幕墙结构设计人员应充分理解规范的本质要求，在建筑立面美观与安全防护方面应做到两者兼顾，绝不能单纯为了建筑立面的美观而盲目减少挑檐宽度。
特别要注意的是此挑檐宽度宜从建筑幕墙的最外面起算，而不是从门洞口起算，对与幕墙整体外挑门洞内凹的结构，应从幕墙外表面起算。
当条件允许时，建议挑檐宽度宜适当加大，同时要考虑增大面积后的自身荷载。
( 2 ) 因为通道口处为火灾时人员的密集之处，在结构计算时必须考虑充足的安全系数，不能按常规的结构设计。
即不仅应考虑到正负风压、结构自重、雨雪及积尘荷载，还必须充分考虑到上部物体坠落到挑檐时对挑檐产生的冲击荷载；同时，在选取板材时，应充分考虑到在上部冲击荷载作用下，板块可能产生破裂但不允许板块掉落。
因此，建议优先选取双钢化夹胶玻璃。
( 3 ) 选取合适的结构形式：在同样分格大小、厚度及荷载的情况下，玻璃板块的最大应力随板块的支承模式的不同而各异。
如采用框支承结构的玻璃板块与采用四点支承结构的玻璃板块，当其它条件一致时，框支承结构的玻璃板块的应力要小于用四点支承的玻璃板块应力 ( 通常四点支承的玻璃板块最大应力往往是孑 l 边应力，目前很多设计未对孑l 边应力进行计算) 。
构件式玻璃幕墙的防火封堵设计与施工要点研究
构件式玻璃幕墙的防火封堵设计与施工要点研究摘要：构件式玻璃幕墙在我国的民用建筑中应用十分广泛。
玻璃幕墙本身并不具备防火性能，因此需要通过防火封堵设计赋予其防火能力，这对于建筑物整体的安全性能意义重大。
基于此，本文简要分析研究了构件式玻璃幕墙的防火封堵设计和施工要点，以供同类工程参考。
关键字：构件式玻璃幕墙；防火封堵；设计；施工引言近年来我国建筑行业迅速发展，人们不仅要求建筑物的质量高，还要美观，构件式玻璃幕墙的应用能对建筑物的外观进行美化和修饰，应用十分广泛。
但是，建筑物最重要的还是其实用性，因此需要加强对构件式玻璃幕墙设计和施工的细节研究，提升建筑物的安全性。
1.构件式玻璃幕墙的防火封堵设计要点1.1设计前的分析构件式玻璃幕墙在防火性能方面有两个薄弱点：一是结构。
构件式玻璃幕墙与主体结构墙体之间的连接通常是由钢角码和钢埋件完成，就会导致玻璃幕墙与主体结构墙之间形成间隙。
一旦发生火灾，这个间隙就会变成火焰和烟雾流通的通道，加快火焰烧毁幕墙的速度，使火灾迅速蔓延。
火灾对人体造成的伤害主要是烟雾，玻璃幕墙由于结构上存在烟雾流通的空隙，使人员在火灾中缺氧或窒息的风险进一步加大。
二是材质。
构件式玻璃幕墙的面板一般是钢化玻璃。
钢化玻璃作为脆性材料的一种，熔点较高，一般在火灾中不会熔化。
但是，脆性材料的特点之一就是容易膨胀变形，玻璃幕墙在火灾中处于受热不均的状态。
当火灾发生时，玻璃幕墙会因为内外受热不均变形，受墙框的限制就会破碎，一般当温度达到250℃时，钢化玻璃就会碎裂。
一般玻璃幕墙开裂会让火焰能直接进入室内，加速火势的蔓延，增加救援难度。
为了提高建筑物的安全性，必须要增强构件式玻璃幕墙的防火性能，通过封堵设计和施工操作使火灾的破坏力降到最小，提升玻璃幕墙防火、防烟的能力。
进行玻璃幕墙防火设计需要严格按照国家相关标准要求，综合考虑各方面因素[1]。
1.2设计结构要求构件式玻璃幕墙的立面分格图设计需要站在建筑物整体的角度进行设计，不仅要考虑玻璃幕墙的防火能力，还需要结合建筑物的主体结构特征、层高、房间尺寸进行考虑。

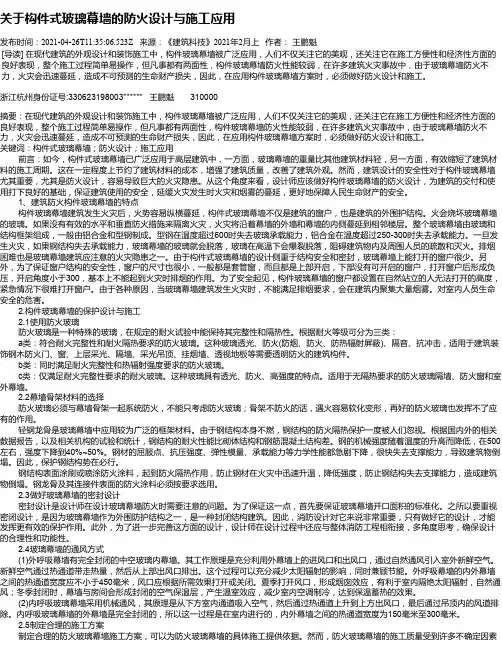

关于构件式玻璃幕墙的防火设计与施工应用
关于构件式玻璃幕墙的防火设计与施工应用发布时间：2021-04-26T11:35:06.523Z 来源：《建筑科技》2021年2月上作者：王鹏魁[导读] 在现代建筑的外观设计和装饰施工中，构件玻璃幕墙被广泛应用，人们不仅关注它的美观，还关注它在施工方便性和经济性方面的良好表现，整个施工过程简单易操作，但凡事都有两面性，构件玻璃幕墙防火性能较弱，在许多建筑火灾事故中，由于玻璃幕墙防火不力，火灾会迅速蔓延，造成不可预测的生命财产损失，因此，在应用构件玻璃幕墙方案时，必须做好防火设计和施工。
浙江杭州身份证号:330623198003****** 王鹏魁 310000摘要：在现代建筑的外观设计和装饰施工中，构件玻璃幕墙被广泛应用，人们不仅关注它的美观，还关注它在施工方便性和经济性方面的良好表现，整个施工过程简单易操作，但凡事都有两面性，构件玻璃幕墙防火性能较弱，在许多建筑火灾事故中，由于玻璃幕墙防火不力，火灾会迅速蔓延，造成不可预测的生命财产损失，因此，在应用构件玻璃幕墙方案时，必须做好防火设计和施工。
关键词：构件式玻璃幕墙；防火设计；施工应用前言：如今，构件式玻璃幕墙已广泛应用于高层建筑中，一方面，玻璃幕墙的重量比其他建筑材料轻，另一方面，有效缩短了建筑材料的施工周期。
这在一定程度上节约了建筑材料的成本，增强了建筑质量，改善了建筑外观。
然而，建筑设计的安全性对于构件玻璃幕墙尤其重要，尤其是防火设计，容易导致巨大的火灾隐患。
从这个角度来看，设计师应该做好构件玻璃幕墙的防火设计，为建筑的交付和使用打下良好的基础，保证建筑使用的安全，延缓火灾发生时火灾和烟雾的蔓延，更好地保障人民生命财产的安全。
1、建筑防火构件玻璃幕墙的特点构件玻璃幕墙建筑发生火灾后，火势容易纵横蔓延，构件式玻璃幕墙不仅是建筑的窗户，也是建筑的外围护结构。
火会烧坏玻璃幕墙的玻璃。
如果没有有效的水平和垂直防火措施来隔离火灾，火灾将沿着幕墙的外墙和幕墙的内侧蔓延到相邻楼层。
幕墙防火构造设计
防火构造设计《玻璃幕墙工程技术规范》JGJ102-2003条文说明指出：虽然玻璃幕墙本身一般不具有防火性能，但是它作为建筑的外围护结构，是建筑整体中的一部分，在一些重要的部位应具有一定的耐火性，而且应与建筑的整体防火要求相适应。
玻璃幕墙与其周边防火分隔构件间的缝隙、与楼板或隔墙外沿间的缝隙、与实体墙面洞口边缘间的缝隙等，应进行防火封堵设计。
防火封堵是目前建筑设计中应用比较广泛的防火、隔烟方法，是通过在缝隙间填塞不燃或难燃材料或由此形成的系统，以达到防止火焰和高温烟气在建筑内部扩散的目的。
玻璃幕墙防火封堵构造系统的填充料及其保护性面层材料，应采用耐火极限符合设计要求的不燃烧材料或难燃烧材料。
玻璃幕墙的防火封堵构造系统，在正常使用条件下，应具有伸缩变形能力、密封性和耐久性；在遇火状态下，应在规定的耐火时限内，不发生开裂或脱落，保持相对稳定性。
防火封堵材料或封堵系统应经过国家认可的专业机构进行测试，合格后方可应用于实际幕墙工程。
玻璃幕墙的防火设计是一个非常重要的问题，一般幕墙玻璃均不耐火，在2500C即会炸裂，而且垂直幕墙与水平楼板之间往往存在缝隙，如果未经处理或处理不合理，火灾初起时，浓烟即已通过该缝隙向上层扩散（如图3-7）；火焰可通过这一层缝隙向上窜到上一层楼层（图3-8）；当幕墙玻璃开裂掉落后，火焰可从幕墙外侧窜至上层墙面烧裂上层玻璃幕墙后，窜入上层室内（图3-9~10）。
美国安底斯大楼火灾，大面积玻璃幕墙成为火势向上蔓延的主要途径。
1988年洛杉矶第一洲际银行大楼（62层）起火后，由于幕墙玻璃很快破裂，火焰沿外墙上卷延烧，造成十分惨重损失。
1994年1月30日，上海沪西文化宫二楼火灾，由于外墙面为玻璃幕墙无防火设施，10~15min时间，杆件熔化掉落，玻璃炸裂，二、三层全部受灾。
图3-7 图3-8 图3-9图3-10为此《高层民用建筑设计防火规范》（GB50045—95）对玻璃幕墙的防火作了专门规定，要求玻璃幕墙的设置应符合下列防火安全要求：（1）窗间墙、窗槛墙的填充材料应采用非燃烧材料。
幕墙项目防火封堵设计手册
Specified Technologi es Inc.幕墙项目防火封堵设计手册Curtain Wall Firestop Barrier一、建筑幕墙（含装饰性幕墙）的建筑设计在防火问题上考虑两个方面：1、建筑幕墙本身的防火（不燃性）；2、建筑幕墙作为建筑构件，如何防止火灾在建筑中蔓延。
由于垂直幕墙与水平楼板之间往往存在缝隙，如果未经处理或处理不合理，火灾初起时，浓烟即已通过该缝隙向上层扩散（如图 1）；火焰可通过这一层缝隙向上窜到上一层楼层（图2）；当幕墙玻璃开裂掉落后，火可从幕墙外侧窜至上层墙面烧裂上层玻璃幕墙后，窜上层室内（图3~4）。
建筑幕墙作为建筑的外围护结构，是建筑整体中的一部分，在一些重要的部位具有一定的耐火性，而且应与建筑的整体防火要求相适应，建筑幕墙与其周边防火分隔构件间的缝隙、与楼板或隔墙外沿间的缝隙、与实体墙面洞口边缘间的缝隙等等，应进行防火封堵设计。
防火封堵是目前建筑设计中应用比较广泛的防火、隔烟方法，是通过在缝隙部填塞不燃或难燃材料或由此形成的系统，以达到防止火焰和高温烟气在建筑内部扩散的目的。
防火封堵材料或封堵系统应经过国家认可的专业机构进行测试，合格后方可应用于实际幕墙工程。
国内防火封堵方案可以短时间内阻止火势向上一层蔓延（即图2的蹿火）。
但对窜烟（图1）、卷火（图3-4）的问题还不能解决。
美国STI公司针对这一问题设计了一系列幕墙防火、防烟系统（图 5），每一个幕墙防火系统都通过了UL认证。
二、建筑幕墙（含装饰性幕墙）用于不同类型主体结构的建筑设计防火的不同要求。
1、全部为墙面（仅墙面有窗洞口）墙面有规定的耐火极限，要在楼层部位及窗洞口进行封堵，达到防止火焰和高温烟气在建 筑内部扩散的目的。
2、具备高度有墙面有墙面高度部分要在楼层部位及窗洞口进行防火封堵，无墙面高度部分要在衬板上设防火 层（防火层固定方法要保证防火层在火灾中不会脱落），隔墙与防火层间间隙进行防火封堵。
建筑幕墙防火封堵答疑
建筑幕墙防火封堵答疑一、防火封堵材料选择防火封堵材料应符合国家相关标准，具有防火、隔热、耐腐蚀等性能。
根据幕墙的结构和材料，选择合适的防火封堵材料，确保其与幕墙材料相容，不会产生化学反应。
二、防火封堵施工方法在施工前，应对幕墙结构和材料进行详细了解，制定合理的施工方案。
根据施工方案，进行防火封堵材料的准备和施工。
施工过程中，应严格遵守施工规范，确保施工质量。
三、防火封堵验收标准防火封堵材料应符合国家相关标准，具有相应的防火等级。
防火封堵施工完成后，应进行验收，确保其满足设计要求。
验收过程中，应对封堵材料的性能、施工质量和安全性进行检查。
四、防火封堵材料性能要求防火封堵材料应具有较好的耐火性能，能够承受高温和火焰的冲击。
防火封堵材料应具有较好的隔热性能，能够有效地阻止热量传递。
防火封堵材料应具有较好的耐腐蚀性能，能够抵抗环境中的化学物质侵蚀。
五、防火封堵施工注意事项在施工过程中，应注意安全，佩戴好防护用品。
施工过程中，应保持施工环境整洁，避免灰尘和杂物对施工质量和安全性造成影响。
施工过程中，应严格遵守施工规范，确保施工质量。
六、防火封堵与建筑幕墙的关系防火封堵是建筑幕墙的重要组成部分，对于幕墙的安全性和稳定性具有重要意义。
防火封堵材料的性能和施工质量直接影响到幕墙的安全性和稳定性。
在设计建筑幕墙时，应充分考虑防火封堵的要求和材料选择。
七、防火封堵常见问题及解决方案问题：防火封堵材料不满足设计要求或质量不达标。
解决方案：选择符合国家相关标准的防火封堵材料，并进行质量检验。
同时，在施工过程中，应严格遵守施工规范，确保施工质量。
问题：防火封堵施工完成后出现裂缝或变形。
解决方案：在施工过程中，应保证施工质量，避免出现裂缝或变形。
同时，在验收过程中，应对封堵材料的性能、施工质量和安全性进行检查。
如发现问题，应及时进行处理和修复。
问题：防火封堵材料与幕墙材料不兼容或产生化学反应。
解决方案：在选择防火封堵材料时，应选择与幕墙材料相容的材料，避免产生化学反应。
玻璃幕墙水平方向防火封堵-大猫门窗幕墙网
门窗幕墙玻璃幕墙水平方向防火封堵-大猫门窗幕墙网【门窗幕墙】水平方向的防火封堵设计水平方向的防火封堵设计与上述的竖直方向的防火封堵设计在实质上是一致的，但在设计时又极易被忽视。
根据建筑结构的不同，分为有无窗间墙两种情况:1、当水平两个防火分区之间有窗间墙时，幕墙通常与窗间墙齐平(幕墙在窗间墙外侧的情况极少)，此时防火主要依靠窗间墙来实现。
根据《高层民用建筑设计防火规范(GB50045-95，2001年版)》中的第5.2.2条要求，窗间墙的宽度宜大于2m。
若窗间墙宽度小于2m，则两个防火分区处也需设置防火玻璃。
2、当水平方向两个防火分区之间无窗间墙时，此防火封堵节点可参照楼层位置无窗槛墙时竖直方向的防火封堵设计。
但此处立柱宜从两个防火分区的隔断处开始设置。
立柱在两个防火分区处均需设置防火封堵，并应按室内装饰要求选取合适的封堵材料。
要注意的是防火分区分隔处的两块幕墙玻璃均应采用防火玻璃，而且此两块防火玻璃宽度之和不宜小于2m。
3、为保证安全，建议不管是否有窗间墙，在防火封堵处理时，宜将两个防火分区相邻处的立柱用防火矿棉封堵在防火层内(有窗间墙时为两根立柱)，以保证在火灾时另一防火分区内的结构不致受到大的影响。
同时，用作防火封堵的防火板与幕墙玻璃的间隙要求同上述的竖直方向的防火板与玻璃的间隙要求。
幕墙的下列部位应采用防火玻璃：门窗幕墙透明的层间隔烟封堵; 防火墙左右两侧的竖向透明防火带;无窗下实体墙或实体墙高度不足时，楼板上下两侧的透明水平防火带;划分防火分区的透明防火墙;其它透明防火隔断、透明楼板。
其他几点防火设计参考要点1.低层建筑的管道井、电缆井应每隔2-3层在楼板处用耐火极限不低于0.5h 的不燃烧体封隔，其井壁应采用耐火极限不低于1h的不燃烧体。
井壁上的检查门应采用丙级防火门。
2.电梯井应独立设置，井内严禁敷设可燃气体和甲、乙、丙类液体管道，并不应敷设与电梯无关的电缆、电线等。
电梯井井壁除开设电梯门洞和通气孔洞外，不应开设其他洞口。
幕墙层间防火解决方案
幕墙 缝隙
楼板
安装与测试相一致 I
1
2
3
4
清洁表面
测量尺寸
▪ 施工温度：4°C~40°C ▪ 测量缝隙宽度，并考
干燥无明水环境；
虑缝宽的变化，记录
实际缝宽尺寸，以便
▪ 清洁准备：清除掉准备喷 准确的切割矿棉；
涂防火喷涂漆的表面散落
的的碎物、灰尘、油渍、
水气和蜡，部位除缝隙内，
还有楼板和幕墙框架周边
3A: 防火封堵被衬层。
最小100mm厚，压紧后最小密度130kg/m3的矿棉作为 被衬层。满足平常使用时的位移变形要求。
3B: 防火封堵漆/涂料
涂刷3mm厚防火喷涂漆（干燥后为1.5mm厚）。 满足2小时防火防烟要求。 满足平常使用时的位移变形要求 - 可达±15%。
美国UL防火测试标准 – 模拟真实高压水枪冲刷测试
目录
1.总则 2.术语 3.贯穿防火封堵 4.建筑缝隙防火封堵 5.施工与验收
附录A 防火封堵产品一览表 附录B 本规范用词说明
4.1 当为动态缝隙或静态缝隙的缝宽大于规定（详见规程）时，应采用具有伸缩能力的防火封堵材料进行封堵， 如有机防火封堵漆或防火封堵胶等辅以矿棉填充材料。
4.2 建筑缝隙相邻构件有相对位移，或虽无相对位移但缝宽大于规定的尺寸，应采用合适的具有伸缩能力的防
➢ 《建筑防火设计规范》GBJ16 50016-2012
➢ 《建筑防火封堵应用技术规程》CECS 154:2003
➢ 《高层民用建筑设计防火规范》GB5004595 (2005版)(将并入50016)
➢ 《防火封堵材料》 GB23864
系统性能关键词： ▪ 伸缩变形 ▪ 密封性 ▪ 耐久性 ▪ 遇火稳定性
