中考物理重点知识点专项练习-家庭电路电与磁

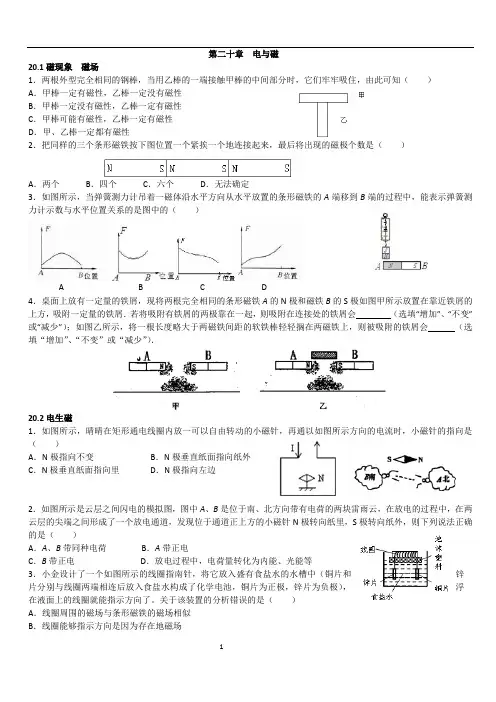

深圳中考初中物理电与磁,家庭用电知识点及练习
第二十章电与磁20.1磁现象磁场1．两根外型完全相同的钢棒，当用乙棒的一端接触甲棒的中间部分时，它们牢牢吸住，由此可知（）A．甲棒一定有磁性，乙棒一定没有磁性B．甲棒一定没有磁性，乙棒一定有磁性C．甲棒可能有磁性，乙棒一定有磁性D．甲、乙棒一定都有磁性2．把同样的三个条形磁铁按下图位置一个紧挨一个地连接起来，最后将出现的磁极个数是（）A．两个B．四个C．六个D．无法确定3．如图所示，当弹簧测力计吊着一磁体沿水平方向从水平放置的条形磁铁的A端移到B端的过程中，能表示弹簧测力计示数与水平位置关系的是图中的（）A B C D4．桌面上放有一定量的铁屑，现将两根完全相同的条形磁铁A的N极和磁铁B的S极如图甲所示放置在靠近铁屑的上方，吸附一定量的铁屑．若将吸附有铁屑的两极靠在一起，则吸附在连接处的铁屑会（选填“增加”、“不变”或“减少”）；如图乙所示，将一根长度略大于两磁铁间距的软铁棒轻轻搁在两磁铁上，则被吸附的铁屑会（选填“增加”、“不变”或“减少”）．20.2电生磁1．如图所示，晴晴在矩形通电线圈内放一可以自由转动的小磁针，再通以如图所示方向的电流时，小磁针的指向是（）A．N极指向不变B．N极垂直纸面指向纸外C．N极垂直纸面指向里D．N极指向左边2．如图所示是云层之间闪电的模拟图，图中A、B是位于南、北方向带有电荷的两块雷雨云，在放电的过程中，在两云层的尖端之间形成了一个放电通道，发现位于通道正上方的小磁针N极转向纸里，S极转向纸外，则下列说法正确的是（）A．A、B带同种电荷B．A带正电C．B带正电D．放电过程中，电荷量转化为内能、光能等3．小金设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中（铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极），浮在液面上的线圈就能指示方向了。
关于该装置的分析错误的是（）A．线圈周围的磁场与条形磁铁的磁场相似B．线圈能够指示方向是因为存在地磁场C．利用该装置可以判断磁铁的南北极D．交换铜片和锌片的位置不会改变线圈的磁极20.3电磁铁电磁继电器1．2008年10月9日，瑞典皇家科学院诺贝尔奖委员会宣布，将2007年度诺贝尔物理奖授予法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔，以表彰他们发现巨磁电阻效应的贡献．如图所示是研究巨磁电阻特性的原理示意图．实验发现，当闭合S1、S2后并使滑片P向右滑动的过程中，指示灯明显变暗，则下列说法正确的是（）A．电磁铁右端为N极B．滑片P向右滑动过程中电磁铁的磁性增强C．巨磁电阻的阻值随磁场的减弱而明显增大D．巨磁电阻的阻值随磁场的减弱而明显减小2．如图所示是公共汽车上用电磁阀控制车门开、关的工作电路图．L1、L2是固定的电磁线圈，衔铁T l、T2通过横杆相连并可左右移动，带动传动装置使车门开启或关闭．开关S接通触点b时，线圈（选填“L1”或“L2”）具有磁性，吸引衔铁使横杆向（选填“左”或“右”）运动，带动传动装置关闭车门．如图所示是拍摄机动车闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违规车辆．下列有关说法正确的是（）A．只要光控开关接收到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用20.4电动机1．物理兴趣小组在装配直流电动机模型后参加班级的实践成果展示交流会，电动机经过检查，一切都按要求安装完毕后，排除接触不良、短路、及磁铁没有磁性、电源没有电压等各种原因后，接通电源仍不能转动．小佳同学用手去旋转线圈，刚一旋转，电动机就立即持续转动起来，则原来电动机不转动的原因可能是（）A．电动机轴生锈而被卡住了B．转轴没润滑油转不动C．线圈所处的位置对它的转动有影响D．线圈转动要靠外力2．在物理学中，用表示电流的方向垂直于纸面向里，⊙表示电流的方向垂直于纸面向外．如图所示，甲图表示直导体a在磁场中受到一个既跟电流方向垂直，又跟磁感线方向垂直的水平向左的磁场力F，乙图所示的四种情况中，通电导体b受到的磁场力方向水平向左的是（）3．电动车作为节能、环保的代步工具已经进入千家万户．电动自行车的“心脏”是电动机，它是利用通电线圈在中受力转动的原理工作的，车把上的“调速转把”相当于我们学过的（填一电学器材名称），拧动“调速转把”可以改变电动机中的大小，从而改变电动机的转速．4．阅读下面材料：炎热的夏天，超负荷使用的转页扇常见的故障——扇页停转，往往是里面的电动机（俗称“马达”）烧了．让我们做一个简单的实验来研究其中的原因吧：如图所示，把一个玩具电动机、小灯泡和电池串联起来．接通电路一段时间后，当电动机转得最快时，灯泡也最暗；如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来，灯泡的亮度将最亮，手摸电机外壳感觉特别烫手．请你根据上述现象回答下列问题：（1）在图示的电路中，如果用手指捏住玩具电动机的转轴使其转动变慢最后完全停下来，通过电动机的电流将（选填“变大”、“变小”或“不变”）．（2）你平时有留心观察到以下现象吗？转页扇（或落地扇）的电动机烧毁是有“前兆”的：当通电时发现扇页转动特别慢，一会儿，扇页干脆就不转了，这时电流流过电机，将电能大部分转化为能，你应该马上，以免发生更大的危险．第二十章电与磁1．科研人员设计了一种“能量采集船”，如图所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标．当波浪使浮标上下浮动时，工作臂就前后移动，获得电能储存起来．下列电器设备与“能量采集船”能量采集原理相同的是（）A．电动机B．电磁铁C．电扇D．发电机2．动车组是靠电力作为能源的列车，机车由大功率的电动机提供动力，动车组在到站前可以利用减速发电．减速发电原理是先停止供电，使车速从200 km/h减到90 km/h，这段时间内列车利用惯性前进，电动机线圈随车轮一起转动切割磁感线，产生感应电流，自动输入电网，这样既可以减少机械磨损又可以存储能量；在90 km/h以下才进行机械刹车。

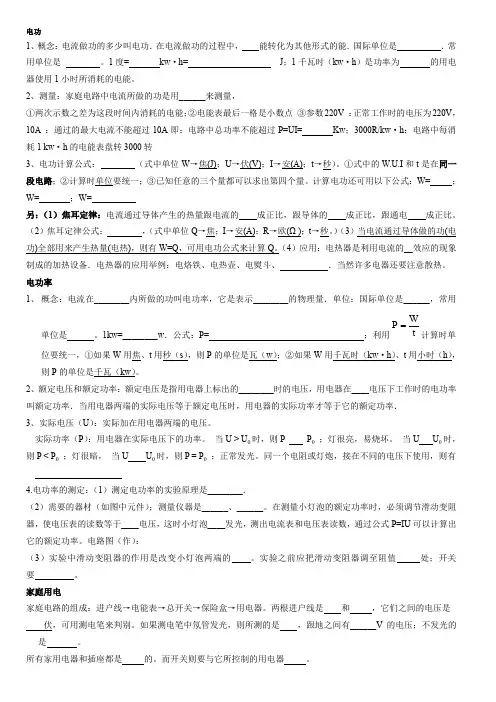

初三物理(电功和电功率家庭电路电与磁)复习
电功1、概念：电流做功的多少叫电功．在电流做功的过程中， 能转化为其他形式的能．国际单位是 ．常用单位是 。
1度= kw ·h= J ；1千瓦时（kw ·h ）是功率为 的用电器使用1小时所消耗的电能。
2、测量：家庭电路中电流所做的功是用______来测量，①两次示数之差为这段时间内消耗的电能；②电能表最后一格是小数点 ③参数220V ：正常工作时的电压为220V ，10A ：通过的最大电流不能超过10A 即：电路中总功率不能超过P=UI= Kw ；3000R/kw ·h ：电路中每消耗1 kw ·h 的电能表盘转3000转3、电功计算公式： （式中单位W →焦(J)；U →伏(V)；I →安(A)；t →秒）。
①式中的W.U.I 和t 是在同一段电路；②计算时单位要统一；③已知任意的三个量都可以求出第四个量。
计算电功还可用以下公式：W= ；W= ；W=另：（1）焦耳定律：电流通过导体产生的热量跟电流的 成正比，跟导体的 成正比，跟通电 成正比。
（2）焦耳定律公式： ，（式中单位Q →焦；I →安(A)；R →欧(Ω)；t →秒。
）（3）当电流通过导体做的功(电功)全部用来产生热量(电热)，则有W=Q ，可用电功公式来计算Q 。
（4）应用：电热器是利用电流的__效应的现象制成的加热设备．电热器的应用举例：电烙铁、电热壶、电熨斗、 ．当然许多电器还要注意散热。
电功率1、 概念：电流在________内所做的功叫电功率，它是表示________的物理量．单位：国际单位是______，常用单位是 。
1kw=________w ．公式：P= ；利用t W P计算时单位要统一，①如果W 用焦、t 用秒（s ），则P 的单位是瓦（w ）；②如果W 用千瓦时（kw ·h ）、t 用小时（h ），则P 的单位是千瓦（kw ）。
2、额定电压和额定功率：额定电压是指用电器上标出的________时的电压，用电器在____电压下工作时的电功率叫额定功率．当用电器两端的实际电压等于额定电压时，用电器的实际功率才等于它的额定功率．3、实际电压（U ）：实际加在用电器两端的电压。
人教版2023初中物理九年级物理全册第二十章电与磁专项训练
人教版2023初中物理九年级物理全册第二十章电与磁专项训练单选题1、小明设计了一款“智能照明灯”，其电路的原理图如图所示，光线较暗时灯泡自动发光，光线较亮时灯液所示制电路中，电源电压恒定，R0为定值电阻，R为光敏电阻，其阻值随光照强度的增大而减小。
以下说法正确的是（）A．电磁铁的上端为S极B．当光照强度增强，控制电路的电流变小C．当光照强度减弱，电磁铁的磁性增强D．灯泡应设计在A和B两接线柱之间答案：DA．由图可知，根据安培定则可知，电磁铁的上端为N极，故A错误；B．当光照强度增强，光敏电阻的阻值减小，总电阻减小，根据欧姆定律可知，控制电路的电流变大，故B错误；C．当光照强度减弱时，光敏电阻的阻值变大，总电阻变大，根据欧姆定律可知，控制电路的电流变小，电磁铁磁性大小与电流大小、线圈匝数有关，电流减小，则磁性变弱，故C错误；D．光线较暗时，光敏电阻的阻值大，则控制电路中的电流小，电磁铁的磁性弱，衔铁在弹簧的作用下被拉起，灯泡自动发光，说明灯泡在A和B两接线柱之间，故D正确。
故选D。
2、将导体ab、开关和灵敏电流表用导线连接，导体ab放置在磁极间，如图所示。
下列说法正确的是（）A．开关闭合，磁铁不动，ab水平向左快速移动，指针不偏转B．磁极对调后，开关闭合，ab水平向右快速运动，指针要偏转C．开关闭合，ab竖直上下运动，指针要偏转D．开关断开，ab快速运动，指针可能偏转答案：BA．开关闭合，磁铁不动，ab水平向左快速移动，导体ab切割磁感线，产生感应电流，指针偏转，故A错误；B．磁极对调后，开关闭合，ab水平向右快速运动，导体ab切割磁感线，产生感应电流，指针偏转，故B正确；C．开关闭合，ab竖直上下运动，导体ab没有切割磁感线，不会产生感应电流，指针不偏转，故C错误；D．开关断开，ab快速运动，电路是断路，不会产生感应电流，指针不会偏转，故D错误。
故选B。
3、如图所示，线圈通电后，受磁场力作用将开始顺时针旋转。
2024年中考物理总复习+++磁与电
磁与电一、考点及典例知识点一电流周围的磁场1.奥斯特实验①通电后磁针转动，断电后磁针恢复原状，说明电流周围有磁场。
②电流的磁场方向跟电流方向有关。
电流方向变得相反，磁场方向也会变得相反。
2.电流的周围存在磁场，电流的磁场方向跟电流方向有关。
3.通电导线周围存在与电流方向有关的磁场，这种现象叫做电流的磁效应。
知识点二通电螺线管的磁场1. 将导线绕在圆筒上，做成螺线管（也叫线圈）。
通电后各圈导线磁场产生叠加，磁场增强。
如图甲为通电直导线周围的磁场，乙图为通电螺线圈的磁场。
2. 通电螺线管内部:磁感线均匀分布,各处磁场强弱相等。
3. 通电螺线管外部：磁场分布与条形磁铁的磁场一样。
4. 通电螺线管的方向与环绕螺线管的电流方向有关。
5.安培定则①通电直导线的安培定则：右手直握直导线，大拇指指向电流方向，四指弯曲的方向就是磁场的方向。
②通电螺线管的安培定则：用右手握螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那端就是螺线管的北极（N极）。
6.右手安培定则可以解决以下问题：（1）通过电流方向，判断通电螺线圈的N、S极。
（2）给出小磁针的N、S极，判断通电螺线管的N、S极和磁感线方向及电流方向。
（3）给出电流方向和螺线管N、S极，画出螺线管的绕法。
知识点三电磁铁1.电磁铁是一个带有铁芯的螺线管。
由线圈、和铁芯组成如图。
2.电磁铁通电时有磁性，断电时磁性消失。
3.工作原理：电磁铁是利用电流的磁效应来工作的。
【典例1】为测定一段导线中是否有直流电流通过，手边只有下列器材，其中最有效的器材是（）A. 被磁化的缝衣针及细棉线B. 带电的小球及细棉线C. 条形磁铁和细棉线D. 手电筒和细棉线【典例2】关于磁体、磁场和磁感线，以下说法中正确的是（）A. 铁和铝都能够被磁体吸引B. 磁体之间的相互作用是通过磁场发生的C. 磁感线是磁场中真实存在的曲线D. 小磁针在磁场中静止时，S极的指向就是该点磁场方向【典例3】如图所示的奥斯特实验说明了（）A. 电流的周围存在磁场B. 电流在磁场中会受到力的作用C. 导线做切割磁感线运动时会产生电流D. 小磁针在没有磁场时也会转动【典例4】通电螺线管和磁体A的磁极附近的磁感线分布如图所示，小磁针处于静止状态。

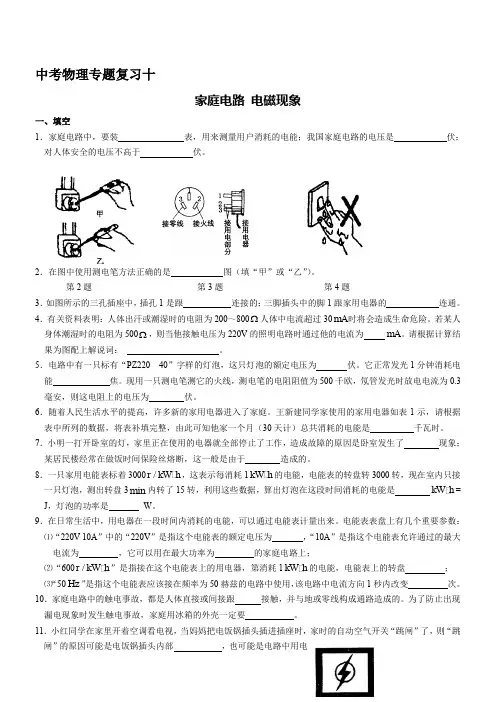

中考物理家庭电路电磁现象专题测试及答案-精品文档
中考物理专题复习十家庭电路电磁现象一、填空1．家庭电路中，要装表，用来测量用户消耗的电能；我国家庭电路的电压是伏；对人体安全的电压不高于伏。
2．在图中使用测电笔方法正确的是图（填“甲”或“乙”）。
第2题第3题第4题3．如图所示的三孔插座中，插孔1是跟连接的；三脚插头中的脚1跟家用电器的连通。
4．有关资料表明：人体出汗或潮湿时的电阻为200～800Ω人体中电流超过30mA时将会造成生命危险。
若某人身体潮湿时的电阻为500Ω，则当他接触电压为220V的照明电路时通过他的电流为mA。
请根据计算结果为图配上解说词：。
5．电路中有一只标有“PZ220 40”字样的灯泡，这只灯泡的额定电压为伏。
它正常发光1分钟消耗电能焦。
现用一只测电笔测它的火线，测电笔的电阻阻值为500千欧，氖管发光时放电电流为0.3毫安，则这电阻上的电压为伏。
6．随着人民生活水平的提高，许多新的家用电器进入了家庭。
王新建同学家使用的家用电器如表1示，请根据表中所列的数据，将表补填完整，由此可知他家一个月（30天计）总共消耗的电能是千瓦时。
7．小明一打开卧室的灯，家里正在使用的电器就全部停止了工作，造成故障的原因是卧室发生了现象；某居民楼经常在做饭时间保险丝熔断，这一般是由于造成的。
8．一只家用电能表标着3000/r kW h，这表示每消耗1kW h的电能，电能表的转盘转3000转，现在室内只接一只灯泡，测出转盘3min内转了15转，利用这些数据，算出灯泡在这段时间消耗的电能是kW h= J，灯泡的功率是W。
9．在日常生活中，用电器在一段时间内消耗的电能，可以通过电能表计量出来。
电能表表盘上有几个重要参数：⑴“220V 10A”中的“220V”是指这个电能表的额定电压为，“10A”是指这个电能表允许通过的最大电流为，它可以用在最大功率为的家庭电路上；⑵“600/r kW h”是指接在这个电能表上的用电器，第消耗1kW h的电能，电能表上的转盘；⑶“50Hz”是指这个电能表应该接在频率为50赫兹的电路中使用，该电路中电流方向1秒内改变次。
初三物理电与磁题20套(带答案)及解析
初三物理电与磁题20套(带答案)及解析一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（）A. 如图装置闭合电路后磁针会偏转，说明电流能产生磁场B. 如图装置说明通电导线在磁场中受到力的作用C. 如图装置所揭示的原理可制造发电机D. 图中动圈式话筒应用了磁场对电流的作用【答案】 D【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A不符合题意。
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B 不符合题意。
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C不符合题意。
D、动圈式话筒是根据电磁感应原理工作的，D错误，符合题意。
故答案为：D。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.2．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．3．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（）A. 调换磁极B. 取走一节干电池C. 将导体棒a、b端对调D. 向左移动滑动变阻器滑片【答案】A【解析】【解答】解：通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关；A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确；B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误；C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误；D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误．故选A．【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．4．某同学学习磁现象后，画出了以下四幅图，其中正确的是（）A.B.C.D.【答案】 C【解析】【解答】解：A、已知磁铁右端为N极，左端为S极，在磁体外部，磁感线的方向从N极指向S极，而图中是从S极指向N极，A不符合题意；B、已知两磁铁都为N极，磁感线的方向从N极指向S极，B不符合题意；C、右手握住螺线管，四指指向电流的方向，大拇指指向左端为N极，C符合题意；D、右手握住螺线管，四指指向电流的方向，大拇指指向右端为N极，D不符合题意。
2019年中考物理重点知识点专项练习家庭电路电与磁含解析
家庭电路电与磁题一：如图所示，在两个靠得较近的小车上分别放一块磁铁，同时松手后观察到的现象是（）A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动题二：一根钢棒接近一根悬挂的磁针，当它靠近磁针S极时，磁针被吸向钢棒，如图所示，据此现象可以得出下面哪一条结论（）A．钢棒原来一定具有磁性，接近磁针的一端是N极B．钢棒原来一定具有磁性，接近磁针的一端是S极C．钢棒原来一定不具有磁性D．钢棒原来不一定具有磁性题三：如图所示的几种器件，依据电磁感应原理工作的是（）A．风力发电机B．电风扇C．电铃D．门吸题四：物理知识在生活中应用非常广泛，下列事例都是利用电磁感应原理工作的是（）①来回摇晃手摇式电筒，使磁体在线圈中运动，小灯泡就能发光②对着动圈式话筒说话，声音带动线圈在磁场中运动，产生变化的电流③将带有磁条的银行卡在pos机中的线圈中刷一下，pos机便通过产生的电流读出银行卡的信息④动圈式扬声器的线圈中通过变化的电流时，线圈在磁场力的作用下，带动纸盆振动发出声音A．①②③B．②③④C．①③④D．①②④题五：关于磁体和磁场认识，下列说法错误的是（）A．指南针静止时N极指向地理的南极附近B．磁感线分布越密的地方表示磁场越强C．地球周围存在着地磁场D．大头针被磁铁吸引的同时也被磁化成小磁体题六：关于磁场和磁感应线，以下说法正确的是（）①磁场看不见摸不着，但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场A．①②③B．①②④C．①③④D．②③④题七：下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（）题八：下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示，正确的是（）题九：如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图。
关于这个实验，下列说法正确的是（）A．当导体棒沿竖直方向上下运动时，灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时，灵敏电流计的指针不发生偏转C．当导体棒沿水平方向左右运动时，灵敏电流计的指针发生偏转D．当导体棒沿水平方向向左和向右运动时，灵敏电流计的指针都向同一方向偏转题十：如图所示，在“探究磁场对电流的作用”实验中，闭合开关，发现ab向左运动，下列说法正确的是（）A．闭合开关，发现ab运动，说明通电导体周围有磁场B．只改变电流方向，导体ab会向右运动C．此装置为发电机装置，产生感应电流，电流方向与磁场方向和导体运动方向有关D．保持电流方向不变，要改变导体的运动方向可以对调磁体的磁极题十一：如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是（）A．甲图可演示发电机工作原理B．乙图可演示电动机工作原理C．丙图可演示电生磁现象D．丁图可演示电磁感应现象题十二：如图，下列关于电磁现象的表述不正确的是（）A．甲图闭合开关，线圈转动，说明磁场对电流有力的作用B．乙图给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场C．丙图闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转D．丁图用橡胶棒接触验电器金属球，金属箔片张开，说明橡胶棒带电题十三：我国家庭电路中，火线与零线之间的电压为_________V。
中考物理电与磁的技巧及练习题及练习题(含答案)
中考物理电与磁的技巧及练习题及练习题(含答案)一、电与磁选择题1．如图所示，闭合开关S，弹簧测力计的示数增大．下列分析正确的是A. c端是S极，a是电源的正极B. c端是N极，a是电源的负极C. 若滑动变阻器的滑片向右滑动，弹簧测力计示数增大D. 若将电源正负极接线的位置对调，弹簧测力计示数增大【答案】B【解析】【解答】解：A、闭合开关S，弹簧测力计的示数增大，由于此题下端为S极，并且弹簧测力计的示数变大，因为异名磁极相互吸引，同名磁极相互排斥，所以电磁铁的上端为N极．故A错误；B、由上述可知因为电磁铁的上端为N极，下端为S极，由安培定则可知，电流从电磁铁的上端流入，故电源b端为正极，a端为负极．故B正确；C、若滑动变阻器的滑片向右滑动，滑动变阻器的电阻增大，电路中的电流变小，电磁铁的磁性变小，对上方的磁体的吸引力变小，所以弹簧测力计示数变小，故C错误；D、若将电源正负极接线的位置对调，电磁铁的磁性强弱不变，极性相反，则c端变为S 极，与磁体相互排斥，故弹簧测力计的示数变小．故D错误．故选B【分析】首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少．①首先由弹簧测力计示数变化确定电磁铁磁性强弱的变化，进而确定电流变化，判断出滑动变阻器的滑片移动，电路中电阻的变化，知道磁体的下端为S极和弹簧测力计的示数增大，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性．②知道电磁铁的磁极极性，可利用安培定则判断出电磁铁中电流的方向，从而可以确定电源的正负极．③根据滑动变阻器滑片的移动引起电流的变化，再判断出电磁铁磁性强弱的变化，可从而以确定弹簧测力计示数的变化．④磁感线方向不影响电磁铁磁性强弱的变化，但是电磁铁的极性相反，利用磁极之间作用规律，从而确定弹簧测力计示数的变化2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家庭电路电与磁题一：如图所示,在两个靠得较近的小车上分别放一块磁铁,同时松手后观察到的现象是（）A．两车都向左运动B．两车都向右运动C．一车先运动、另一车后运动D．甲车向左运动、乙车向右运动题二：一根钢棒接近一根悬挂的磁针,当它靠近磁针S极时,磁针被吸向钢棒,如图所示,据此现象可以得出下面哪一条结论（）A．钢棒原来一定具有磁性,接近磁针的一端是N极B．钢棒原来一定具有磁性,接近磁针的一端是S极C．钢棒原来一定不具有磁性D．钢棒原来不一定具有磁性题三：如图所示的几种器件,依据电磁感应原理工作的是（）A．风力发电机B．电风扇C．电铃D．门吸题四：物理知识在生活中应用非常广泛,下列事例都是利用电磁感应原理工作的是（）①来回摇晃手摇式电筒,使磁体在线圈中运动,小灯泡就能发光②对着动圈式话筒说话,声音带动线圈在磁场中运动,产生变化的电流③将带有磁条的银行卡在pos机中的线圈中刷一下,pos机便通过产生的电流读出银行卡的信息④动圈式扬声器的线圈中通过变化的电流时,线圈在磁场力的作用下,带动纸盆振动发出声音A．①②③B．②③④C．①③④D．①②④题五：关于磁体和磁场认识,下列说法错误的是（）A．指南针静止时N极指向地理的南极附近B．磁感线分布越密的地方表示磁场越强C．地球周围存在着地磁场D．大头针被磁铁吸引的同时也被磁化成小磁体题六：关于磁场和磁感应线,以下说法正确的是（）①磁场看不见摸不着,但可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁场对放入其中的磁体有力的作用④地球周围存在磁场A．①②③B．①②④C．①③④D．②③④题七：下图中,关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是（）题八：下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示,正确的是（）题九：如图探究“导体在磁场中运动时产生感应电流条件”实验的装置示意图。
关于这个实验,下列说法正确的是（）A．当导体棒沿竖直方向上下运动时,灵敏电流计的指针发生偏转B．当导体棒相对水平方向斜向上运动时,灵敏电流计的指针不发生偏转C．当导体棒沿水平方向左右运动时,灵敏电流计的指针发生偏转D．当导体棒沿水平方向向左和向右运动时,灵敏电流计的指针都向同一方向偏转题十：如图所示,在“探究磁场对电流的作用”实验中,闭合开关,发现ab向左运动,下列说法正确的是（）A．闭合开关,发现ab运动,说明通电导体周围有磁场B．只改变电流方向,导体ab会向右运动C．此装置为发电机装置,产生感应电流,电流方向与磁场方向和导体运动方向有关D．保持电流方向不变,要改变导体的运动方向可以对调磁体的磁极题十一：如图所示的四个装置可以用来演示物理现象或工作原理,下列表述正确的是（）A．甲图可演示发电机工作原理B．乙图可演示电动机工作原理C．丙图可演示电生磁现象D．丁图可演示电磁感应现象题十二：如图,下列关于电磁现象的表述不正确的是（）A．甲图闭合开关,线圈转动,说明磁场对电流有力的作用B．乙图给导线通电,导线附近磁针发生偏转,说明电流周围存在磁场C．丙图闭合电路的部分导体ab在磁场中上下运动,灵敏电流计指针一定会偏转D．丁图用橡胶棒接触验电器金属球,金属箔片张开,说明橡胶棒带电题十三：我国家庭电路中,火线与零线之间的电压为_________V。
用测电笔可以辨别哪条是火线,如图所示的两种使用方法中,正确的是_________图。
题十四：辨别火线和零线用__________。
一般情况下,__________伏以下的电压是安全电压。
在家庭电路中,插座跟电灯之间是_________联。
题十五：关于家庭电路及安全用电,下列说法中正确的是（）A．家庭电路的电压是220V,电路中的插座和电灯是串联的B．新建楼房中的供电线路已经不再使用保险丝,而用起保险作用的空气开关C．家庭电路中总电流过大就是总功率过大造成的D．在正确使用试电笔辨别火线时,试电笔的氖管发光,说明有电流通过人体题十六：关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中的熔丝熔断,一定是发生了短路B．使用测电笔辨别火线或零线时,手接触笔尾金属体C．对人体安全的电压是36VD．三角插头的用电器也可以插入两孔插座题十七：图示为居民家中某房间的电路,电灯L与电热壶均正常工作,在三孔插座上接入电饭煲后,电热壶突然停止工作,灯L仍正常发光,拔出电饭煲的插头,用测电笔分别测试三孔插座的左右两孔,氖管均发光,此时电路故障可能是（）A．插座短路 B．电热壶短路C．AB间断路D．CD间断路题十八：用测电笔可辨别火线和零线,如果氖管发光,表明接触的是_________。
小明同学在闭合开关后,发现电灯不亮,他用测电笔测试图中的a、b、c、d四点,只有a点不发光,那么可能发生的故障是_____________________________。
题十九：（1）小明做饭时发现电饭锅用的是三脚插头,再仔细看,发现标有“E”字的插脚比其它两脚稍长。
他又查看其它家用电器的三脚插头,发现都是一样的情况。
当插头插入插座时,E脚的作用是：把电饭锅的________和______线连在一起；请分析“三插的E脚较长,这样的设计是如何能让插头插入和拔离插座时更安全？”分析：________________________________________________________________。
（2）生活情景如下：“妈妈把一张写有‘喝酸奶,少喝汽水’的便条用磁吸（内装一块小磁体）压在冰箱门处,以便提醒小明”。
由（2）中描述的情景判断,要安全使用电冰箱,它的插头应该使用_________孔插（选填“三”或“两”）；从上述情景中,找出你判断选用插头的依据是：_____________________________________________。
题二十：生活中有的人,由于家中没有三孔插座或三孔插座被别的用电器占用,就将某些小家电的三脚插头（如图所示）的上脚去掉,然后插在两孔插座上,发现用电器也可以正常工作。
（1）这种做法是否合适？请说出理由。
（2）请你说出一种家庭中用电安全方面的注意事项。
（3）为什么上面的脚比其他两脚长？题二十一：如图甲所示是生活中常用的一个插线板,开关断开时指示灯不发光,插孔不能提供工作电压；开关闭合时指示灯发光,插孔可以提供工作电压；若指示灯损坏,开关闭合时插孔也能提供工作电压。
请在图乙中画出开关、指示灯、插孔的连接方式,并把接线板与电源线接通。
题二十二：五一长假,小明和爸妈一起外出旅游,图甲是某宾馆床头柜上的开关示意图,图乙是此开关控制的电路,其中S1为旋钮开关,单独控制台灯的通断和亮度；S2为单独控制电视插座的开关。
（1）请在图乙中将电路图连接完整,要求符合安全用电原则。
（2）入住客房插入房卡,打开电视没有反应,开灯也没有反应,服务员用试电笔检测插座两孔均发光,其他房间电路正常,你判断故障原因可能是_______________。
题二十三：如图所示,在电磁铁的正上方用弹簧挂一条形磁铁。
下面说法正确的是（）A．开关闭合,电磁铁上端是N极B．开关闭合,条形磁铁与电磁铁相互吸引C．当滑片P从b端到a端的滑动过程中,灯泡变暗,电磁铁磁性减弱D．当滑片P从b端到a端的滑动过程中,弹簧的长度会变短题二十四：如图所示,在电磁铁正上方用弹簧挂着一条形磁铁,当开关S闭合后,且滑片P从a端向b端滑动过程中,会出现的现象是小灯泡亮度_________（选填“增强”或“减弱”）,电磁铁正上方为_______（选填“N”或“S”）极,弹簧长度_________（选填“变长”或“缩短”）。
参考答案题一：D详解：读图可知,两小车上相邻的都是磁体的N极,根据同名磁极相互排斥可知,两小车将互相分开,即甲车向左运动、乙车向右运动。
故选D。
题二：D详解：钢棒靠近磁针S极,磁针被吸引过来。
钢棒可能是磁体,钢棒和磁针的接触端是异名磁极相互吸引。
钢棒也可能不具有磁性,被小磁针吸引造成的。
故符合题意的只有D。
故选D。
题三：A详解：风力发电机的工作前提是风能带动其内部线圈在磁场中运动,结果是产生电流,利用电磁感应现象原理,故A正确；电风扇内部有电动机,即是利用通电导线在磁场中受力的作用的原理工作的,故不是电磁感应现象,故B错误；电铃内部重要的构造是有一个电磁铁,即是利用通电导线周围有磁场的原理,故C错误；门吸是利用磁体间的作用规律工作的,所以与电磁感应无关,故D错误。
故选A。
题四：A详解：①来回摇晃手摇式电筒,使磁体在线圈中运动,则线圈切割磁感线,会产生感应电流,使小灯泡发光,利用了电磁感应原理；②对着动圈式话筒说话,声音带动线圈在磁场中运动,线圈切割磁感线,产生变化的电流,利用了电磁感应原理；③将带有磁条的银行卡在pos机中的线圈中刷一下,pos机便通过产生的电流读出银行卡的信息,利用了电磁感应原理；④动圈式扬声器的线圈中通过变化的电流时,线圈在磁场力的作用下,带动纸盆振动发出声音,是利用了磁场对电流产生力的作用,不是利用电磁感应原理。
综上所述,利用电磁感应原理工作的是①②③。
故选A。
题五：A详解：指南针静止时N极指向地理的北极附近,故A错误,符合题意；磁感线分布越密的地方表示磁场越强,故B正确,但不符合题意；地球本身是一个大磁体,所以地球的周围存在磁场,故C正确,但不符合题意；大头针被磁铁吸引的同时也被磁化成小磁体,故D正确,但不符合题意。
故选A。
题六：C详解：①磁场看不见摸不着,但可以借助小磁针感知它的存在,这是典型的转化法,故正确；②磁感线是不存在的,是为了研究方便假想的一些有方向的曲线,故错误；③磁场的基本性质是对放入其中的磁体有力的作用,故正确；④地球是一个巨大的磁体,地球周围存在磁场,故正确；故正确的是①③④,故选C。
题七：A详解：A、由安培定则知通电螺线管左端为N极,右端为S极,根据磁极间的相互作用可知,小磁针左端为N 极,右端为S极,A正确；B、由安培定则可知,螺线管左端为N极,右端为S极,根据磁极间的相互作用可知,小磁针应逆时针转动直到水平方向,故B错误；C、已知小磁针右端为N极,左端为S极,根据磁极间的相互作用可知,通电螺线管左侧应为S极,右端为N极,故C错误；D、由安培定则可知,螺线管左端为N极,右端为S极,根据磁极间的相互作用可知,小磁针应逆时针转动直到水平方向,故D错误。
故选A。
题八：C详解：A、由同名磁极相互排斥,异名磁极相互吸引可知,小磁针的N极应指向S,S极应指向N极,故A错误；B、由右手定则可知,螺线管的左端为N极,右端为S极,根据磁极间的相互作用规律可知,小磁针的N极应指向螺线管的S极,故B错误；C、由右手定则可知,螺线管的上端为N极,下端为S极,根据磁极间的相互作用规律可知,小磁针的N极应指向上端,故C正确；D、在磁体外部,磁感线的方向总是从磁体的N极到S极,故D错误。
