机电消声减振综合施工技术
机电安装工程中的消声减震做法,收藏这篇就够了!
机电安装工程的消声减振对象包括设备和管道两方面，既要防止包括制冷机组、空调机组、水泵、风机等设备产生较大振动和噪声，也要防止管道传播设备及自身产生的振动和噪声。
本文从设施及工艺两个方面，总结了机电安装工程在水泵、空调机组、排风排烟机组、冷冻机组、管道各专业上的常用消声减震做法，全面，收藏这一篇就够了！一消声减振设施· 自立式弹簧隔振器· 限位式弹簧隔振器· 防振吊钩· 聚氯丁橡胶水管柔性接头· 不锈钢水管柔性接头/连接器· 防振垫片· 消声止回阀· 管路DT型减振器· 风管柔性接头· 消声器或者消声静压箱二消声减振工艺1水泵消音隔振处理卧式水泵隔振处理图水泵减震台座减震形式泵房隔振示意图浮筑基础用混凝土制作水泵惯性块与减震器固定在一起设备底部橡皮减震垫块设置金属阻尼减震器设备底部阻尼弹簧减震器设置设置在设备底板两侧防位移的“靠山”立式水泵隔振处理图变频供水系统减振处理2空调机组消音隔振处理·吊装式空调机组减振处理备注：风量大于8000m³/h的机组不宜采用吊顶式安装方式，推荐采用落地放置，否则应采取严格的减噪措施。
· 落地式空调机组减振处理设备底部阻尼弹簧减震器设置3排风排烟机消音隔振处理· 落地式风机屋顶落地式风机安装示意图弹簧隔振器阻尼弹簧减震器· 吊式轴流风机安装· 轴流风机防振吊钩· 吊式风机箱安装· 风机震动噪音处理为防止轴流风机工作时摆动，用槽钢做成框架固定在楼板上，图为排风兼排烟风机下部设置阻尼弹簧减震器4冷冻机组消音隔振处理设备底部金属弹簧减震器设置冷水机组底座设置弹簧减震器，落地支架应安装在柔性短管的后侧在弹簧减震器下部设置水平度调整钢板，便于设备一次就位5设备管道减振降噪管道穿墙（板）处采用柔性材料填塞套管/管道间缝隙大样吊装式管道减震全不锈钢波纹补偿器穿墙处金属软接· 管道管夹消音隔振处理· 立管消音隔振处理·管道落地支撑支架减震处理· 管道消声处理金属软接金属软管波纹补偿器橡胶软接头管道减振-橡橡胶减震垫防水帆布接头风管与风机应采用柔性短管连接· 冷却塔消声处理· 中央空调外机降噪机电安装工程设计中对消声减震的具体措施的简要归纳：1. 建筑机电工程中，除了对风机、水泵等产生振动的设备设置弹性减振支座外，还应在风机与管路之间采用软管链接，软管宜采用人造材料或帆布材料制作。
机电安装工程降噪施工方案
随着社会经济的发展和科技的进步，人们对生活环境的噪声污染问题越来越关注。
机电安装工程在施工过程中，产生的噪声污染对周边环境和人们的生活质量产生了较大影响。
为降低机电安装工程噪声污染，特制定本降噪施工方案。
二、降噪目标1. 严格控制施工噪声，确保施工噪声不超过国家规定的标准；2. 采取措施减少施工噪声对周边环境和居民生活的影响；3. 优化施工工艺，提高施工效率，降低施工成本。
三、降噪措施1. 施工现场管理（1）加强施工现场管理，合理规划施工区域，确保施工噪声源集中；（2）施工过程中，合理安排施工顺序，减少噪声产生；（3）加强施工人员培训，提高施工人员环保意识。
2. 机械设备噪声控制（1）选用低噪声的施工机械设备，如低噪声的切割机、电焊机等；（2）对高噪声设备采取隔声、减振、降噪等措施，如安装消声器、减振器等；（3）合理布置机械设备，减少噪声传播。
3. 施工工艺优化（1）优化施工工艺，减少施工过程中噪声的产生，如采用干作业法施工；（2）采用先进的施工技术，提高施工效率，减少施工时间，降低噪声污染；（3）合理组织施工，减少施工过程中的噪声干扰。
4. 施工现场周边噪声控制（1）设置施工现场围挡，减少噪声传播；（2）对施工现场周边居民进行噪声影响告知，采取相应措施降低噪声影响；（3）加强施工现场周边环境监测，确保噪声符合国家标准。
四、实施与监督1. 施工单位应严格按照本方案执行，确保施工噪声控制在合理范围内；2. 施工单位应定期对施工现场噪声进行监测，发现问题及时整改；3. 施工单位应加强对施工人员的培训，提高环保意识；4. 监理单位应加强对施工现场噪声的监督，确保施工噪声符合国家标准。
五、总结本降噪施工方案旨在降低机电安装工程施工过程中的噪声污染，提高施工环境质量。
通过采取有效的降噪措施，确保施工噪声控制在合理范围内，为周边环境和居民创造一个良好的生活环境。
机电设备的消声与减振
振动源和噪声源
二、振动源和噪声源
■ 振动和噪声的关联度较高，对水泵等设备来说，常常是振 动和噪声同时产生。
水泵机组、风机等设备在运行 过程中产生的振动和噪声； 振动源 噪声源
水流速度过大等产生的 振动和噪声； 高扬程水泵启停过程水锤 引起的振动和噪声
减振降噪的方式
三、减振降噪的方式 ■
噪声的控制 从噪声源头进行控制，噪声源主要是水泵、 空调机组、管道内水流声等。 减振 主要在设备安装方面进行控制。
弹簧隔振器
排风排烟机消音隔振处理
阻尼弹簧减震器
排风排烟机消音隔振处理
吊式轴流风机安装
排风排烟机消音隔振处理
轴流风机防振吊钩
排风排烟机消音隔振处理
吊式风机箱安装
排风排烟机消音隔振处理
风机震动噪音处理
为防止轴流风机工作时摆动，用槽钢做成框架固定在楼 板上，图为排风兼排烟风机下部设置阻尼弹簧减震器
设备管道减振降噪
设备管道减振降噪
管道穿墙（板）处采用柔性材料填塞套管/管道间缝隙大样
设备管道减振降噪
设备管道减振降噪
全不锈钢波纹补偿器
设备管道减振降噪
穿墙处金属软接
设备管道减振降噪
管道管夹消音隔振处理
设备管道减振降噪
立管消音隔振处理
设备管道减振降噪
管道落地支撑支架减震处理
设备管道减振降噪
设备房及露天设备降噪
七、设备房及露天设备降噪
设备房及露天设备降噪
• •
设备房降噪： 如采用了以上减振降噪措施后，设备房内的噪声传出设备房还达不到要 求时，应进行设备房的隔音吸声处理。主要措施有：墙面吸音、天棚吸 音，极端情况下会采用楼面吸音。
墙面吸音
天棚吸音
消声减震专项施工方案
一、项目背景随着城市化进程的加快，机电安装工程在各类建筑中的应用日益广泛。
然而，机电设备的运行过程中产生的噪声和振动给使用者带来了诸多不便，甚至对人身健康造成影响。
为了确保建筑环境的舒适性和安全性，本方案针对机电安装工程中的消声减震问题，制定专项施工方案。
二、消声减震目标1. 降低机电设备的噪声和振动，确保室内环境舒适；2. 防止噪声和振动对建筑结构造成损害；3. 满足相关环保法规和标准要求。
三、施工范围1. 制冷机组、空调机组、水泵、风机等设备的安装；2. 管道系统的安装；3. 消声减震设施的选用与安装。
四、施工方法1. 设备安装（1）根据设备规格、型号和安装要求，选择合适的消声减震设施，如弹簧隔振器、阻尼弹簧减震器等。
（2）设备底部设置橡皮减震垫块或金属阻尼减震器，以降低振动传递。
（3）设备底板两侧设置防位移的靠山，确保设备稳定。
2. 管道安装（1）管道采用柔性材料连接，如聚氯丁橡胶水管柔性接头、不锈钢水管柔性接头等。
（2）管道穿墙（板）处采用柔性材料填塞套管，以降低噪声和振动传递。
（3）管道系统设置管路DT型减振器，降低振动。
3. 消声减震设施选用与安装（1）选用自立式弹簧隔振器、限位式弹簧隔振器、防振吊钩等设施，降低设备振动。
（2）选用消声止回阀、管路DT型减振器、风管柔性接头等设施，降低管道噪声。
（3）选用消声器或消声静压箱，降低风机噪声。
五、施工质量控制1. 严格按照设计要求和相关规范进行施工，确保工程质量。
2. 对施工过程中使用的材料、设备进行检查，确保符合要求。
3. 对施工过程进行监督，确保施工质量。
4. 施工完成后，对消声减震效果进行检测，确保达到预期目标。
六、施工安全措施1. 施工人员应穿戴安全防护用品，如安全帽、安全带等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 严格按照操作规程进行施工，防止发生安全事故。
4. 定期对施工现场进行检查，确保施工安全。
七、施工进度安排1. 施工前期：完成施工图纸会审、技术交底等工作。

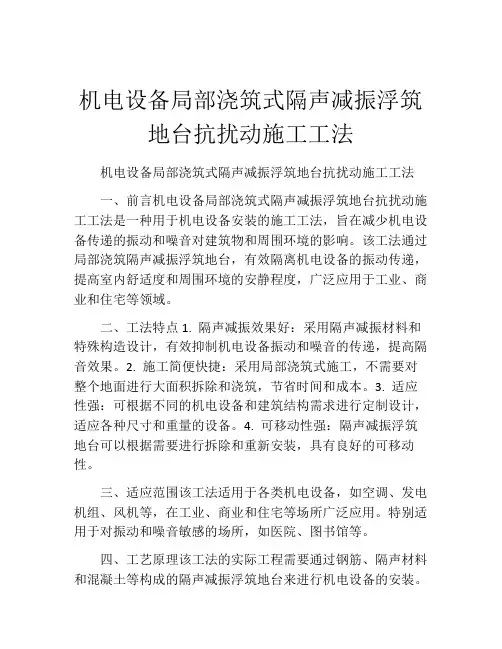

机电设备局部浇筑式隔声减振浮筑地台抗扰动施工工法(2)
机电设备局部浇筑式隔声减振浮筑地台抗扰动施工工法机电设备局部浇筑式隔声减振浮筑地台抗扰动施工工法一、前言机电设备局部浇筑式隔声减振浮筑地台抗扰动施工工法是一种用于机电设备安装的施工工法，旨在减少机电设备传递的振动和噪音对建筑物和周围环境的影响。
该工法通过局部浇筑隔声减振浮筑地台，有效隔离机电设备的振动传递，提高室内舒适度和周围环境的安静程度，广泛应用于工业、商业和住宅等领域。
二、工法特点1. 隔声减振效果好：采用隔声减振材料和特殊构造设计，有效抑制机电设备振动和噪音的传递，提高隔音效果。
2. 施工简便快捷：采用局部浇筑式施工，不需要对整个地面进行大面积拆除和浇筑，节省时间和成本。
3. 适应性强：可根据不同的机电设备和建筑结构需求进行定制设计，适应各种尺寸和重量的设备。
4. 可移动性强：隔声减振浮筑地台可以根据需要进行拆除和重新安装，具有良好的可移动性。
三、适应范围该工法适用于各类机电设备，如空调、发电机组、风机等，在工业、商业和住宅等场所广泛应用。
特别适用于对振动和噪音敏感的场所，如医院、图书馆等。
四、工艺原理该工法的实际工程需要通过钢筋、隔声材料和混凝土等构成的隔声减振浮筑地台来进行机电设备的安装。
钢筋和隔声材料的选择和布置需要考虑设备的负荷和振动频率，并结合建筑结构的特点来确定位置和尺寸。
隔声材料可以有效地吸收和减少振动的传递，从而起到隔声减振的作用。
在施工过程中，需要根据实际情况采取合适的技术措施，确保地台的平整度和紧固度。
五、施工工艺1. 准备工作：对施工现场进行清理，确保施工区域整洁。
安装施工支架和临时工程，做好安全防护工作。
2. 钢筋安装：根据设计要求，按照施工图纸进行钢筋的加工和焊接，固定在支架上，并进行检验。
3. 隔声材料安装：将隔声材料根据设计要求铺设在钢筋上，并进行固定。
4. 混凝土浇筑：按照施工图纸的要求进行混凝土的配制和浇筑，确保地台的平整度和强度。
5. 养护和收尾：对浇筑的混凝土进行养护，确保其强度和稳定性。
机电消声减震综合施工技术单项技术总结
机电消声减震综合施工技术单项技术总结机电消声减震综合施工技术是基于机电工程、土木工程和声学工程等学科的综合应用，旨在降低机电设备震动噪声振动，提高建筑环境的舒适性和安全性。
本文就机电消声减震综合施工技术进行单项技术总结。
首先，就机电消声减震综合施工技术中的机电工程进行总结。
机电工程是指通过舒适性设计、合理布局、降噪降振措施等方式将机电设备的噪声振动降到合理范围之内。
一般说来，机电工程在设计中的主要考虑因素包括机房的长宽高比、机组布局方式、机组的特性（如排气温度、排放震动等）、空气流通方式、电缆等设施的排放方式等。
在实际施工中，通过调整机房的尺寸、增加管壁厚度、加装垫片等方式均可有效降低震动和噪声。
其次，对机电消声减震综合施工技术中的土木工程进行总结。
土木工程的主要任务是通过增加建筑结构的耐震性和耐震性，减少机组和的振动对整体建筑的影响。
在具体操作中，可以采用增加基础深度、加强建筑结构、设置单独的机房等方式来提高建筑的耐震性。
此外，通过改善建筑所使用的材料、设置振动抑制器等方式都能够有效地降低机组震动所带来的影响。
最后，就机电消声减震综合施工技术中的声学工程进行总结。
声学工程的主要任务是通过改善当地环境的音质、布局以及设计，来降低机组的噪音产生。
在声学工程方面，可以采用掩盖、隔音以及吸声等技术来减轻噪音。
在具体操作过程中，可以设置隔音板、增加固定式声吸降噪墙、设置线性降噪墙等从而降低机组噪音的产生。
综上所述，机电消声减震综合施工技术采用了多种工程技术手段，旨在通过机械、电气、声学、土木等多种领域的综合应用，提高建筑物的噪音振动水平，使其更具舒适性和安全性。
在实际工程施工中，贯彻上述工程技术手段，将有助于在具有振动和噪声影响的场所提供更为理想的环境。
机电工程声学及减震和防噪控制方案
机电工程声学及减震和防噪控制方案机电工程的声学及减震和防噪控制方案是指在机电设备和设施的设计、安装和运行过程中，通过采取适当的措施，降低噪声和振动的传播和影响，从而达到改善环境和保障设备稳定运行的目的。
1.噪声控制方案（1）降低源头噪声：通过改进设备的结构和材料，减少或消除设备内部噪声的产生。
同时，优化设备的操作方式，减少机械运动和运行引起的噪声。
（2）减少传播途径：通过采用吸声材料、隔声材料等，减少噪声在空气、固体和液体中的传播。
例如，在机房墙壁、天花板和地板中采用吸音隔音材料，减少噪声传播到其他房间的可能性。
（3）隔离噪声源：将噪声源与周围环境隔离开，通过隔声罩、隔声墙等措施降低噪声的传播。
同时，在设备的设计和安装中，避免噪声源与敏感设备的共振，减少共振引起的噪声传播。
（4）控制噪声影响范围：通过布置吸声装置或音屏障等，减少噪声对周围环境的影响范围。
例如，在机房出口安装声屏障，限制噪声传播的范围，保护周围区域的安静环境。
2.减震方案（1）减震材料：在机电设备的底座和支撑结构中使用减震材料，如减振垫、减振器等，以减少外界振动对设备的传导。
这些减震材料具有吸能、吸振和隔振的作用，能有效减少设备的振动和噪声。
（2）减震系统：在机电设备的设计和安装中，使用减震系统进行振动控制。
例如，在船舶、飞机等运输工具上，采用主动减震系统和自适应减震系统，能够适应不同的振动频率和振幅，保障设备的稳定运行。
（3）结构改进：通过优化设备的结构设计，减少设备的共振点和共振幅度，从而减小振动和噪声的产生和传播。
例如，在建筑物的结构设计中，合理安排支撑结构和刚度布置，能够有效减少地震和风力对建筑物造成的振动影响。
3.防噪方案（1）工作人员防护：对于长期暴露于噪声环境的工作人员，提供适当的个人防护装备，如耳塞、耳罩等，减少噪声对工作人员的危害。
（2）环境治理：通过布置隔声墙、地方吸声装置等，减少噪声对环境和居民的影响。
同时，加强噪声监测和控制，对超标的噪声源进行处罚和整改，保障周围环境的安静。
机电安装消声减震施工方案
机电安装消声减震施工方案一、标准1、室外噪声标准按当地环保局条例的要求，达到城市区域环境噪声标准（GB3096-93）中的I I 标准。
同时，所有设备必须为低噪声和高效率型，并须符合下列噪声管制要求。
白天（上午七时至晚上九时）不大于60 分贝夜间（上午六时及晚上十时）不大于50 分贝机房内不大于70dB（制冷机房为75dB）二、噪音/振动控制要求选用低噪声设备。
所有与设备联接的风管及水管均采用不燃柔性联接。
设备基础采用橡胶减震器（垫）隔振。
排烟风机采用弹簧减震器减震，其它吊装设备采用橡胶减震器减震。
制冷机房水管尽量吊装在梁上或柱上。
设备进出口风管采用消声器或消声静压箱。
制冷机房内墙面做吸声墙及顶棚, 而吸声物料需具有不燃特性。
水泵，风机及冷却水塔选用低转速设备，以降低噪声和震动。
设备与管道连接处采取隔震措施。
设备层内的总水管道需设置减振支吊架。
在风机的进出口采用涂胶帆布软管连接，而水泵进出水管上采用可曲挠接头 (避震喉)，使设备震动与管道隔离。
离心或轴流风机、水泵、制冷机、冷却塔等设备均采用减震台座，通过弹簧减震器或橡胶减震垫减震和降低噪音。
当设备的安装重量和运行重量不同时应设置附有限制器的弹簧隔振器，以使用包括有垂直限制器的外壳。
外壳须由钢制配件组成并施以热镀锌处理。
冷冻机、冷却塔等和其他驱动设备的入口和出口应安装柔性连接器。
离心式风机（EAF 或F AF 连外壳），须提供弹簧减振器（安装于天花或承支在地上）。
所有穿越墙身、地台及天花板之风管或水管须妥善密封。
所有机电设备必须符合室内及室外噪声评价值的要求。
所有机电设备声功率/ 消声器计算/ 弹簧减振器计算必须送逞声学顾问审批。
若于噪声敏感区域里，风管位于消声器前，则须提供风管包喉处理以减低外壳噪声。
如机房内噪声水平超越标准，必须加装相等于50%表面积的墙面及天花吸音(由建筑承包商负责)。
当客房上下之机房内噪声水平超过80dBA，则须安装浮动地台、隔声墙及隔声天花。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机电消声减振综合施工技术
6.10.1 技术内容
（1）技术特点
机电消声减振综合施工技术是实现机电系统设计功能的保障。
随着建筑工程机电系统功能需求的不断增加，越来越多的机电系统设备（设施）被应用到建筑工程中。
这些机电设备（设施）在丰富建筑功能、改善人文环境、提升使用价值的同时，也带来一系列的负面影响因素，如机电设备在运行过程中产生及传播的噪声和振动给使用者带来难以接受的困扰，甚至直接影响到人身健康等。
（2）施工工艺
噪声及振动的频率低，空气、障碍物以及建筑结构等对噪声及振动的衰减作用非常有限（一般建筑构建物噪声衰减量仅为0.02~0.2dB/m），因此必须在机电系统设计与施工前，通过对机电系统噪声及振动产生的源头、传播方式与传播途径、受影响因素及产生的后果等进行细致分析，制定消声减振措施方案，对其中的关键环节加以适度控制，实现对机电系统噪声和振动的有效防控。
具体实施工艺包括：对机电系统进行消声减振设计、选用低噪、低振设备（设施）、改变或阻断噪声与振动的传播路径以及引入主动式消声抗振工艺等。
主要施工方法：
1）优化机电系统设计方案，对机电系统进行消声减振设计。
机电系统设计时，在结构及建筑分区的基础上充分考虑满足建筑功能的合理机电系统分区，为需要进行严格消声减振控制的功能区设计独立的机电系统，根据系统消声、减振需要，确定设备（设施）技术参数及控制流体流速，同时避免其他机电设施穿越。
2）在机电系统设备（设施）选型时，优先选用低噪、低振的机电设备（设施），如箱式设备、变频设备、缓闭式设备、静音设备，以及高效率、低转速设备等。
3）机电系统安装施工过程中，在进行深化设计时要充分考虑系统消声、减振功能需要，通过隔声、吸声、消声、隔振、阻尼等处理方法，在机电系统中设置消声减振设备（设施），改变或阻断噪声与振动的传播路径。
如设备采用浮筑基础、减振浮台及减震器等的隔声隔振构造，管道与结构、管道与设备、管道与支吊架及支吊架与结构（包括钢结构）之间采用消声减振的隔离隔断措施，如套管、避振器、隔离衬垫、柔性软接、避振喉等。
4）引入主动式消声抗振工艺。
在机电系统深化设计中，针对系统消声减振需要引入主动式消声抗振工艺，扰动或改变机电系统固有噪声、振动频率及传播方向，达到消声抗振的目的。
6.10.2 技术指标
按设计要求的标准执行；当无设计无要求时，参照执行《城市区域环境噪声标准》GB3096、《城市区域环境振动标准》GB10070、《民用建筑隔声设计规范》GB50118、《隔振设计规范》GB50463、《建筑工程容许振动标准》GB50868、《环境噪声与振动控制工程技术导则》HJ2034、《剧场、电影院和多用途厅堂建筑声学设计规范》GB/T50356。
6.10.3 适用范围
适用于大、中型公共建筑工程机电系统消声减振施工，特别适用于广播电视、音乐厅、大剧院、会议中心、高端酒店等安装工程。
6.10.4 工程案例
吉林省广电中心、吉林省政府新建办公楼、上海金茂大厦、北京银泰中心、中国银行大厦、首都博物馆、中国大剧院等机电安装工程。
