转向灯电路故障检测
汽车电路故障常见症状与处理方法
汽车电路故障常见症状与处理方法随着科技的不断发展，汽车电路系统在现代汽车中扮演着至关重要的角色。
然而，由于各种原因，汽车电路故障时有发生。
本文将探讨汽车电路故障的常见症状以及相应的处理方法，帮助车主更好地了解和解决这些问题。
1. 灯光系统故障灯光系统故障是汽车电路故障的常见症状之一。
当车辆的前大灯、尾灯、制动灯或转向灯无法正常工作时，很可能是由于电路故障引起的。
处理这种故障的方法是首先检查灯泡是否烧坏，如果灯泡完好，则需要检查保险丝是否烧断。
如果保险丝没有问题，那么可能是由于开关或继电器故障引起的，此时需要更换相应的零部件。
2. 起动系统故障起动系统故障是汽车电路故障的另一个常见症状。
当车辆的发动机无法启动或启动困难时，很可能是由于起动系统故障引起的。
处理这种故障的方法是首先检查电瓶是否电量不足或损坏，如果电瓶正常，则需要检查起动电机是否故障。
如果起动电机没有问题，那么可能是由于起动继电器或起动开关故障引起的，此时需要修复或更换相应的零部件。
3. 充电系统故障充电系统故障是汽车电路故障的另一个常见症状。
当车辆的电瓶无法正常充电或电瓶指示灯亮起时，很可能是由于充电系统故障引起的。
处理这种故障的方法是首先检查发电机是否正常工作，如果发电机正常，则需要检查电瓶是否接触不良或损坏。
如果电瓶没有问题，那么可能是由于充电继电器或电压调节器故障引起的，此时需要修复或更换相应的零部件。
4. 仪表板故障仪表板故障是汽车电路故障的另一个常见症状。
当车辆的仪表板上的指示灯无法正常工作或显示错误时，很可能是由于仪表板电路故障引起的。
处理这种故障的方法是首先检查仪表板上的保险丝是否烧断，如果保险丝正常，则需要检查仪表板电路板是否损坏。
如果电路板没有问题，那么可能是由于仪表板传感器或电路连接故障引起的，此时需要修复或更换相应的零部件。
5. 空调系统故障空调系统故障是汽车电路故障的另一个常见症状。
当车辆的空调无法正常工作或制冷效果不佳时，很可能是由于空调系统电路故障引起的。

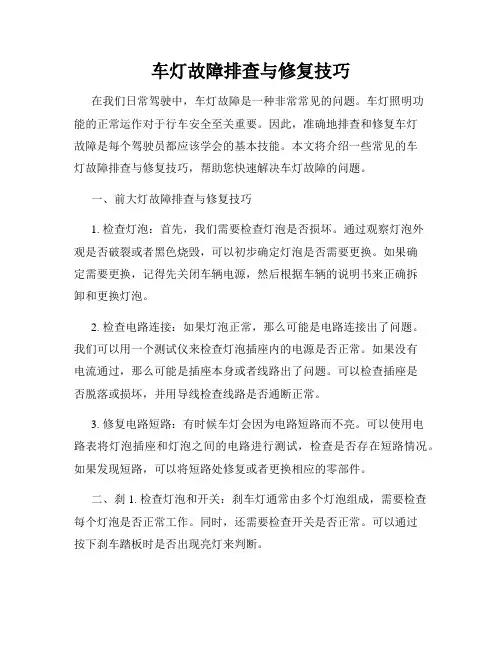

车灯故障排查与修复技巧
车灯故障排查与修复技巧在我们日常驾驶中，车灯故障是一种非常常见的问题。
车灯照明功能的正常运作对于行车安全至关重要。
因此，准确地排查和修复车灯故障是每个驾驶员都应该学会的基本技能。
本文将介绍一些常见的车灯故障排查与修复技巧，帮助您快速解决车灯故障的问题。
一、前大灯故障排查与修复技巧1. 检查灯泡：首先，我们需要检查灯泡是否损坏。
通过观察灯泡外观是否破裂或者黑色烧毁，可以初步确定灯泡是否需要更换。
如果确定需要更换，记得先关闭车辆电源，然后根据车辆的说明书来正确拆卸和更换灯泡。
2. 检查电路连接：如果灯泡正常，那么可能是电路连接出了问题。
我们可以用一个测试仪来检查灯泡插座内的电源是否正常。
如果没有电流通过，那么可能是插座本身或者线路出了问题。
可以检查插座是否脱落或损坏，并用导线检查线路是否通断正常。
3. 修复电路短路：有时候车灯会因为电路短路而不亮。
可以使用电路表将灯泡插座和灯泡之间的电路进行测试，检查是否存在短路情况。
如果发现短路，可以将短路处修复或者更换相应的零部件。
二、刹1. 检查灯泡和开关：刹车灯通常由多个灯泡组成，需要检查每个灯泡是否正常工作。
同时，还需要检查开关是否正常。
可以通过按下刹车踏板时是否出现亮灯来判断。
2. 检查电路连接：与前大灯类似，刹车灯也可能因为电路连接问题而出现故障。
可以使用测试仪来检查刹车灯插座内的电源是否正常。
如果没有电流通过，可以检查插座和线路是否损坏，并进行修复。
3. 替换刹车开关：如果灯泡和电路连接正常，但刹车灯仍然不亮，那么可能是刹车开关出了问题。
可以尝试更换刹车开关，或者调整开关位置来解决问题。
三、转向灯故障排查与修复技巧1. 检查转向灯灯泡：如果转向灯不亮，首先要检查是否有灯泡烧毁。
和前两种车灯类似，可以通过观察灯泡外观来判断。
若发现烧毁，及时更换灯泡即可。
2. 检查灯泡座连接器：有时候转向灯会因为灯泡座连接不良而不亮。
可以检查灯泡座连接器是否锈蚀或破损。
情境六 转向灯不亮故障检修
一、 信号系统的组成和功用
信号系统主要有转向信号、危险警报信号、制动信 号、倒车信号、喇叭等，这些信号都是驾驶员根据道 路交通情况向别的车辆和行人发出的，带有较强的随 机性，一般只由自身开关控制。如制动信号多由制动 踏板联动控制；倒车灯多由变速杆倒挡轴联动控制， 不用驾驶员特意操作即可接通；喇叭多装在汽车前方， 具有一定的声级（90～110 dB）；喇叭按钮多在转向 盘上，驾驶员手不离转向盘即可发出信号。
无触点晶体管式闪光器的电路
电子闪光器
随着C放电电流减小， V1基极电位又逐渐升 高，当高于其正向导 通电压时，V1又导通， V2、V3又截止，转向 信号灯又变暗。随着 电容的充放电，V3不 断地导通、截止，如 此循环，使转向灯闪 烁。
转向灯与报警灯线路（原理图）
制动灯开关
刹车灯开关控制刹车灯、 自动变速器和ABS等。 气压式制动信号灯开关 液压式制动信号灯开关
转向信号 转向信号由转向灯开关、闪光器、转向灯三部分组成。转向灯 开关装在转向盘下部的转向柱上，由驾驶员操纵，具有自动 回位机构。当汽车转弯后，随着转向盘的回位，能将转向开 关自动地回到原始的断开位置。 倒车信号 倒车信号包括倒车灯和倒车蜂鸣器。两者都接倒车灯开关，由 倒车灯开关统一控制。倒车灯开关安装在变速器上，当变速 器挂入倒档时，倒车灯开关触点闭合，使倒车灯和倒车蜂鸣 器电路接通。 制动信号 制动开关是双回路气制动系统。 喇叭信号
电容式闪光器使用注意事项
使用时应注意： (1)必须按规定的灯泡功率选用灯泡； (2)接线必须正确B接蓄电池，L接转向灯开关。
电子闪光器
电子闪光器工作 可靠，使用寿命 长，目前广泛使 用。 电子闪光器分为 有触点和无触点、 集成电路和晶体 管等多种形式。
汽车转向灯、危险报警灯及其电路故障(即工作原理)
汽车转向灯、危险报警灯及其电路故障（即工作原理）一、转向灯及危险报警灯电路在汽车起步、转弯、变更车道或路边停车时，需要打开转向信号灯以表示汽车的趋向，提醒周围车辆和行人注意。
转向信号灯系统由闪光继电器（简称闪光器）、转向开关、转向灯和转向指示灯等组成。
当接通危险报警信号开关时，所有转向信号灯同时闪烁，表示车辆遇紧急情况，请求其他车辆避让。
根据GB 7258—1997 机动车运行安全技术条件》规定，危险报警灯操纵装置不得受点火开关控制。
转向灯闪烁是由闪光器控制电流通断实现的，闪光频率规定为1.5HZ±0.5HZ。
有的车转向信号闪光器和危险报警闪光器共用，例如TJ7100轿车，如图6－20所示，还有的车转向信号闪光器和危险报警闪光器单独设置，例如切诺基汽车，如图6－21所示。
二、闪光器的工作原理常见闪光器有电容式、翼片式、晶体管式三类（图6－22）。
翼片式和带继电器的晶体管式闪光器结构简单体积小、闪光频率稳定、监控作用明显、工作时伴有响声，故被广泛使用。
1．电容式闪光器电容式闪光器结构如图6－23所示，它由一只大容量电解电容器和双线圈继电器组成。
工作原理：接通转向灯开关（左或右）后，串联线圈经触点、转向信号灯构成回路，且电流较大。
产生较强磁场，吸动衔铁，使触点张开。
此过程中，串联线圈通电时间极短，转向信号灯不亮。
触点张开后电容器经串联线圈、并联线圈、转向灯开关、转向灯及转向指示灯构成充电回路．由于充电电流很小，此时转向灯与转向指示灯不亮。
触点在串并联线圈的合成磁场（方向相同）作用下，仍保持张开状态。
电容器充足电后．并联线圈电流消失，铁心吸力减小，触点在复位弹簧作用下闭合，转向灯与转向指示灯亮；同时，电容器经并联线圈及触点放电，由于串联线圈与并联线圈磁场方向相反，铁心吸力极小，触点保持闭合状态。
当电容器放电结束后，并联线圈电流消失，在串联线圈磁场作用下，触点再次张开，转向灯与转向指示灯变暗，电容器再次充电。
朱明zhubob-汽车转向电路故障分析
授人以鱼不如授人以渔
汽车转向电路故障分析
.
z
总结： 作业: 请分析由于转向开关、转向灯泡、 线路等其他原因造成全部转向灯不亮的 故障
故障一: 全部转向灯不亮
13 14
HDI气体放电式头灯.swf
喇
大灯
授人以鱼不如授人以渔
试讲教师：朱明
.
z
谢
谢
14 15
请您多多指导
HDI气体放电式头灯.swf
开关断开
HDI气体放电式头灯.swf
喇
大灯
授人以鱼不如授人以渔
汽车转向电路故障分析
.
z
故障一: 全部转向灯不亮
2.故障分析---闪光器的判断
1)试灯法 2)触点的判断 3)短路法4) 万用表法
开关接通
HDI气体放电式头灯.swf
喇
大灯
授人以鱼不如授人以渔
汽车转向电路故障分析
.
z
故障一: 全部转向灯不亮
喇
大灯
授人以鱼不如授人以渔
汽车转向电路故障分析
.
z
故障一: 全部转向灯不亮
1.故障分析 故障分析的思路---从什么地方开始？
3 5
HDI气体放电式头灯.swf
喇
大灯
授人以鱼不如授人以渔
汽车转向电路故障分析
.
z
故障一: 全部转向灯不亮
1.故障分析—蓄电池电量判断 方法---比较法： 1)按喇叭听音量, 2) 开大灯看亮度
微型试讲课
试讲教师 : 朱 明

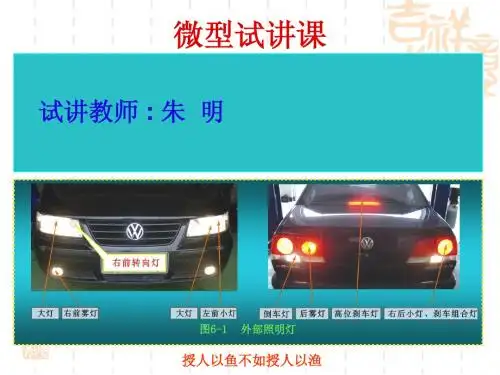

图6-1
外部照明灯
授人以鱼不如授人以渔
汽车转向电路故障分析
与信号电路 z ※下面是学生这堂课要完成的任务： ※学习目标 : 1 、你掌握了哪几种故障诊断方法？与信号电路 比如: 、本课件根据《电气设备》教学大 、 、 、 。 纲要求制作，学生在先了解本课程的任 2 、你学会的转向电路故障分析的思路怎样的？ 务要求 后，通过教师引导法，进入情 。 3 、将你所学的汽车转向电路故障分析的步骤列 景演示，互动教学 ,使学生学会汽车转 出来。 向电路故障分析的方法、思路和步骤。 （ 1） 。 （ 2） 。 （ 3） 。
汽车转向灯不亮故障检修流程
汽车转向灯不亮故障检修流程
检查熔丝：如果熔丝断了，需要进行更换。
检查闪光器：将闪光器的两个接线柱“B”、“L”短接，打转向灯早关，转向信号灯若亮，说明闪光器损坏，需要更换。
检查转向灯开关及其接线：如果以上步骤都无法解决问题，则可能是转向灯开关损坏或者接线有问题，需要进行修理或更换。
检查转向灯电路的熔断丝：如果熔断丝断路，需要进行更换。
如果接通后灯光不亮，那么就证明闪光器至熔断丝之间的导线断路，需要检查断路位置。
检查闪光继电器保险丝：如果接通后灯光常亮，那么就需要更换闪光继电器保险丝。
任务4汽车转向与危险警告灯检测与维修
汽车电器维修理实一体化教材
（第2版）
任务1 任务2 任务3 任务4 任务5 任务6
汽车充电系统认知与发电机更换 汽车起动系统认知与起动机更换 汽车前照灯总成认知与更换 汽车转向与危险警告灯检测与维修 汽车喇叭系统检测与维修 汽车电动后视镜认知与更换
任务7 任务8 任务9 任务10 任务11 任务12
四、实训教学目标
（1）了解汽车危险警告灯系统的基本功能； （2）学会分析汽车危险警告灯系统的电路； （3）掌握排除汽车危险警告灯系统的故障。
五、技术标准与要求
（1）拆除蓄电池负极等待90s后，再拆除安全气囊装置。 （2）更换部件时，请使用相同的型号。 （3）考核时间与实训时间均为40min。
六、实训器材
八、操作步骤
第五步：确认故障现象 2.按下危险警告灯开关，两侧转向灯未出现双闪状态。
提示：危险警告灯开关位于中控仪表台的正上方，是一个红色的三角形标识。
八、操作步骤
第五步：确认故障现象 3.确认故障现象，即危险警告灯工作不正常。
提示：此时显示两侧转向灯没有闪烁（转向系统无故障）。
八、操作步骤
第六步：使用诊断仪检测 1.组装金德KT600诊断仪。
闪光继电器的5脚、6脚外接前照灯变光开关总成E8，当E8置于“左” 挡时，闪光继电器内部左转向触点闭合，左转向灯亮起。同样可点亮右侧 转向灯。转向灯的导通时间受转向闪光继电器的控制。
二、知识链接
3.危险警告灯控制电路分析
二、知识链接
4.故障诊断作业流程
三、实训时间
实训时间为40min，考核时间为40min。
八、操作步骤
第三步：工具仪器准备 4.准备一个组合工具车。
灯光系统故障检修
转向信号与危险报警信号电路
照明灯开关
点火开关
FU3
FU2
FU1 危 险 报 警 灯 开 关
闪 光 器
转向灯开关
危险报警灯指示灯
说明1 说明2
汽车电器与电路检修
汽车电器与电路检修
三、照明信号系统的常见故障与检修方法 照明系统故障诊断流程
汽车电器与电路检修
照明系统故障诊断流程
线路检查流程：
►前照灯避免眩目的措施
交通法规强制约束 前照灯采用远近光变光措施
汽车电器与电路检修
采用装有遮光罩的双丝灯泡和偏转配光镜实现非对称性配光。 汽车电器与电路检修
►前照灯的类型
可拆式 半封闭式 封闭式
反射式 投射式 高亮度弧光灯
可拆式：前照灯由于反射镜和配光镜分别安装 而构成组件，因此气密性差，反射镜易受湿气和 尘埃污染而降低反射能力，严重降低照明效果， 目前已很少采用
保险、继电器检查 和线束检查
中央配线盒检查
开关
汽车电器与电路检修
闪光器的检测
将稳压电源（蓄电池）、闪光器、试灯按照图接入试验电路， 检测闪光器工作情况。将稳压电源的输出电压调至12V，接通 试验电路，观察灯泡闪烁情况。如果灯泡能够正常闪烁，则 闪光器完好；如果灯泡不亮则表明闪光器损坏。
汽车电器与电路检修
可达到150m以上。 由于镀铝的反射系数可以达到94％
以上，机械强度也较好，所以多采 用采用镀铝。
汽车电器与电路检修
配光镜
配光镜又称散光罩 结构：用透光玻璃或塑料压制而成， 很多块特殊的棱镜和透镜的组合。 作用：是将反射镜反射出的平行光 束进行折射，使车前路面和路线都 有良好而均匀的照明。
汽车电器与电路检修
