浅谈关于水池防渗漏的心得
经验交流：浅析混凝土水池的防渗漏问题
如果混凝⼟⽔池施⼯不合理，会造成蓄⽔池易渗漏的质量通病。
严重的渗漏，不仅影响正常使⽤，⽽且严重危害⽔池及周围建筑物的地基承载⼒，蓄⽔池渗漏常发⽣在地⾯以下，隐蔽且难于维修。
所以，树⽴“预防为主”的态度，在施⼯中采⽤⼀套全⾯的预防措施和抗渗⽅法，来解决混凝⼟⽔池的防渗漏问题。
1．防⽔混凝⼟材料的选择 通常，混凝⼟⽔池所⽤的防⽔混凝⼟有普通防⽔混凝⼟和采⽤外加剂防⽔混凝⼟两类。
在⼯程施⼯过程中，往往根据不同的施⼯环境和施⼯条件，来选择防⽔混凝⼟的种类。
⽔池较⼤，对结构有特殊要求时，宜采⽤外加剂防⽔混凝⼟；当施⼯质量可靠度较⾼，其施⼯⼈员素质较⾼，只有在⼯地计量器具准确度可以保证时，⽅可采⽤普通防⽔混凝⼟。
1．1 普通防⽔混凝⼟ 普通防⽔混凝⼟对⽔灰⽐、砂率、灰砂⽐、坍落度均有较⾼要求，只有在施⼯质量能得以保证的情况下才可以使⽤。
它是通过调整和控制混凝⼟的配合⽐，提⾼混凝⼟的密实度来达到抗渗要求的。
实践经验证明，混凝⼟⽔灰⽐不⼤于0．60，砂率35%～40%，坍落度3 cm-5 cm，试配的抗渗等级应⽐设计抗渗等级略提⾼0．2 N／mm2较好。
1．2 外加剂防⽔混凝⼟ ⽬前，市场上常见的外加剂有：减⽔剂、引⽓剂、三⼄醇胺、氧化铁、补偿收缩混凝⼟等。
在⼯程实践当中，须作经济效益分析，选择技术经济合理的外加剂⽅案。
在确定外加剂后，再认真模拟现场施⼯条件，做混凝⼟的试配⼯作，严格按照试配结果称量拌和防⽔混凝⼟。
2．施⼯薄弱环节的处理 要确保混凝⼟蓄⽔池不渗漏，除了严格按照现⾏的施⼯及验收规范、操作规程控制混凝⼟搅拌、运输、浇筑、钢筋的绑扎、模板的装配等⼯序外，对于结构内预埋件、穿墙管道及结构施⼯缝等薄弱环节进⾏认真的处理也是不容忽视的。
1）预埋件加焊⽌⽔板于根部是⼀种简便且具有良好防⽔效果的防⽔做法。
2）穿墙管道防⽔处理，套管应加设⽌⽔环，见图2。
⾦属⽌⽔环应与主管满焊密实，翼环与套管应满焊密实，并在施⼯前将套管内表⾯清理⼲净；管与管的间距应⼤于300 mm；采⽤遇⽔膨胀⽌⽔圈的穿墙管，管径宜⼩于50mm，⽌⽔环应⽤胶粘剂满粘固定于管上，并应涂缓凝剂。
浅议给水排水工程中防渗漏措施
浅议给水排水工程中防渗漏措施给水排水工程中防渗漏措施是确保水管系统安全运行的重要环节。
下面我将浅议几种常见的防渗漏措施。
首先，选择优质材料。
在给水排水工程中，防渗漏需要从材料的选择开始，优质的材料可以提供更好的防渗漏效果。
例如，在给水管道中选择具有较高耐压性、耐腐蚀性和抗渗漏性能的PVC（聚氯乙烯）管道，可以有效防止漏水问题的发生。
其次，合理设计管道布局。
在给水排水工程中，合理的管道布局可以减少管道连接点，减少漏水的可能性。
同时，设计合理的施工方式和施工工艺，避免在连接处未按要求加固而导致漏水的情况发生。
第三，加强施工质量管理。
在给水排水工程的施工过程中，必须重视质量管理工作，严格按照设计图纸和相关规范进行施工。
包括给水管道的焊接、连接和密封处理等环节，都需要按照相关要求进行操作，确保施工质量。
第四，加强验收与检测。
在给水排水工程竣工前，必须进行严格的验收与检测工作，确保管道系统的完整性和安全性。
包括对给水管道的压力测试、水密性测试以及管道连接处的检查，验证防渗漏措施的有效性。
第五，定期维护和检修。
给水排水工程一旦建成投入使用，就需要定期进行维护和检修工作。
定期检查管道连接处的紧固性和密封性，及时发现和处理漏水问题。
同时，定期清理管道内侧的水垢和污物，确保管道的通畅性和稳定性。
需要注意的是，防渗漏是一个系统工程，需要从材料选择、设计布局、施工质量控制、验收检测和定期维护等多个环节进行综合考虑。
只有在每个环节都严格执行相应的措施，才能够有效地预防和解决漏水问题，确保给水排水工程的安全运行。
防渗漏培训的心得体会夏金宏
防渗漏培训的心得体会这次防渗漏培训活动对我们今后的施工过程有着指导性意义，通过一些实际的案例分析总结，给我们指出施工过程中防渗漏的重要性、必要性及一些预防措施。
主要从过程中的控制办法、施工工艺中的预防要点、防渗漏的施工验收管理及具体案例分析给我们以很深的教育意义，也对我们在今后的工作中如何控制提出了新的要求，也为我们在施工过程中控制提供了很多宝贵的经验和措施。
防水工程的设计及施工应遵循“防、排、截、堵相结合，刚柔相济、因地制宜，综合治理的原则”，做到先排后防。
“排”，即完成面不能有积水，要将水在短时间内顺畅的排出。
“防”，对使用功能有防水要求的构筑物，防水施工必须要满足功能要求，重点强化结构自防水功能，每一道工序都要对结构自身的防水功能给予充分的重视。
控制办法一般分为三个部分，既就是第一步结构自防水，第二步施工工艺控制，第三步实验性的防水验收。
结构自防水就是要从混凝土原料配合比，坍落度及外加剂直到浇筑过程中的振捣及浇筑完成后的养护等方面来控制。
对有防水功能要求的结构楼板、屋面板和地下室顶板，混凝土施工时应遵循“五步法”：振捣棒振捣、平板振动器振实、磨光机磨面、木搓板提浆、铁板压光。
施工缝的处理：混凝土浇筑间歇超过两小时的要按施工缝来处理。
在新浇混凝土与下层混凝土结合处，首先要凿毛、清理浮渣，以露出石子、成斜口面为宜，并冲洗干净，浇一层3-5厚与混凝土配合比相同的水泥浆。
后浇带处理：结构板缝处居中预留钢板止水带或橡胶止水带，后浇带混凝土浇筑前清理杂物、凿毛成杯型口，浇水湿润，用比原混凝土高一标号的微膨胀混凝土浇筑。
穿墙止水螺杆和预留套管的处理：加焊止水环并满焊。
针对穿墙螺杆洞（留设时，通常情况下为内高外地呈斜面），修补时用水湿润，分两次用微膨胀水泥砂浆进行封堵。
针对地下室外墙不穿墙螺杆洞，要求将螺杆口凿进3-5，用防水砂浆进行修补。
伸出墙面的雨篷、敞开式阳台、空调板、遮阳板、窗套、外楼梯根部及凹凸线条的线脚处：按照建筑排水坡度进行结构找坡，避免泛水和积水，采用混凝土反口的止水措施。
防漏水个人工作总结
防漏水个人工作总结在过去的一年中，我有幸参与了我们公司的防漏水项目，负责监督和执行相关工作。
回顾这一年的工作，我深感收获颇丰，也意识到了自己的不足之处。
在这里，我想结合本次防漏水项目，总结一下自己的工作情况。
首先，我充分了解了防漏水工程的重要性。
水是生命之源，而漏水问题不仅给生活带来了困扰，还会给建筑物造成严重的损害，因此，我意识到我们的工作是非常有意义的。
在项目前期，我主动学习了相关知识，深入了解了防漏水材料的特性、施工工艺的要点等，使自己能够更好地理解和执行项目。
其次，在项目实施过程中，我主动担当起了监督和执行的责任。
我与施工人员保持紧密的沟通，及时解决问题。
在施工现场，我始终保持警觉，勤于巡视，及时发现并处理问题。
我还积极参与现场指导和协助施工人员进行工艺流程的控制，确保施工工艺的质量和安全。
另外，我对工作中一些常见问题进行了总结和分析，并提出了相应的改进意见。
例如，在施工中经常会遇到一些工人敷设材料不规范、施工过程中疏忽导致漏水的情况。
我通过与工人的交流和培训，加强了对施工流程的管理，提高了施工质量。
此外，在后期维护中，我也积极与业主沟通，提出了加强预防措施和定期维护的建议，以防止漏水问题的再次发生。
在工作中，我也遇到了一些困难和挑战。
首先，由于项目的紧张性质，工期相对较短，我需要高效地完成工作任务。
这就要求我具备良好的时间管理能力和协调沟通能力。
其次，漏水问题涉及到多个方面，包括设计、施工、监理等，需要我跨部门合作。
我积极与相关部门进行沟通和协调，确保项目能够顺利进行。
最后，在施工现场，我需要与工人保持良好的沟通和合作，协调解决问题，达到工作目标。
回顾这一年的工作，我深感荣幸和自豪。
通过这次防漏水项目，我得到了锻炼和成长的机会，提高了自己的专业素质和团队合作能力。
但同时，我也意识到自己还有很多需要提高的地方。
在未来的工作中，我将继续努力，不断学习和进步，为公司的发展做出更大的贡献。
水池防渗漏措施
水池防渗漏措施近年来，随着人们生活水平不断提高，水池的使用范围也越来越广泛，无论是工业生产中的工艺水池，还是民用建筑中的游泳池、鱼池等，都离不开一个基本问题，即水池的防渗漏。
在水池的运行和使用过程中，防渗漏措施是非常重要的，不仅能够保证水资源的充足利用，还能够确保水池的安全和工作效率。
本文将从水池防渗漏的原理、常见的防渗漏措施以及新型的防渗漏技术等方面进行探讨。
首先，我们需要了解水池防渗漏的原理。
水池防渗漏的主要目的是为了阻止水分从池内泄漏出去或者从池外渗入池内，从而保证水池的有效容积和水质。
水池防渗漏的原理有两个，即物理原理和化学原理。
物理原理主要是通过构造物和材料的选择以及加固等措施来防止水分的渗透，例如利用防渗膜、防渗墙等；化学原理是通过对水质进行调节，提高水的密度和黏度，从而降低水分渗透的速度。
其次，我们来看一下常见的水池防渗漏措施。
首先，水池的筑造中通常会采用防渗膜技术。
防渗膜是一种具有防水功能的材料，常见的有土工膜、塑料膜、橡胶膜等。
这些防渗膜具有较好的防水性能，能够有效地阻止水分的渗透。
其次，水池的底部和四周可以采用防渗墙的技术。
防渗墙是一种特殊的墙体结构，通常采用混凝土浇筑或挖土法施工，它能够有效地改变土壤的结构和渗透性质，从而有效地防止水分的渗透。
此外，水池的补水和排水系统也是防渗漏的重要环节。
在池内设置合理的供水和排水管道，能够及时检测和修复泄漏问题，从而避免水分的损失和渗透。
除了传统的防渗漏措施外，近年来，一些新型的防渗漏技术也逐渐应用于水池的防渗漏中。
例如，纳米材料技术被应用于水池防渗漏中，利用纳米颗粒的特殊性能，能够形成一层纳米级的防渗膜，从而实现高效、自愈合的防渗漏效果。
此外，地下渗漏探测技术也是新型防渗漏技术中的一个重要方向。
通过利用地下渗漏雷达等设备，能够快速、准确地定位水池渗漏的位置，从而及时采取修复措施。
在实际应用中，我们还需要注意一些细节问题，以确保防渗漏措施的有效性。
防漏水个人工作总结

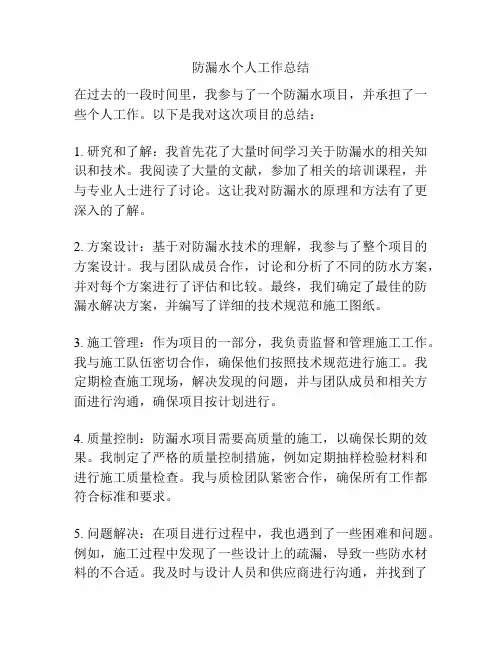

防漏水个人工作总结
在过去的一段时间里，我参与了一个防漏水项目，并承担了一些个人工作。
以下是我对这次项目的总结：
1. 研究和了解：我首先花了大量时间学习关于防漏水的相关知识和技术。
我阅读了大量的文献，参加了相关的培训课程，并与专业人士进行了讨论。
这让我对防漏水的原理和方法有了更深入的了解。
2. 方案设计：基于对防漏水技术的理解，我参与了整个项目的方案设计。
我与团队成员合作，讨论和分析了不同的防水方案，并对每个方案进行了评估和比较。
最终，我们确定了最佳的防漏水解决方案，并编写了详细的技术规范和施工图纸。
3. 施工管理：作为项目的一部分，我负责监督和管理施工工作。
我与施工队伍密切合作，确保他们按照技术规范进行施工。
我定期检查施工现场，解决发现的问题，并与团队成员和相关方面进行沟通，确保项目按计划进行。
4. 质量控制：防漏水项目需要高质量的施工，以确保长期的效果。
我制定了严格的质量控制措施，例如定期抽样检验材料和进行施工质量检查。
我与质检团队紧密合作，确保所有工作都符合标准和要求。
5. 问题解决：在项目进行过程中，我也遇到了一些困难和问题。
例如，施工过程中发现了一些设计上的疏漏，导致一些防水材料的不合适。
我及时与设计人员和供应商进行沟通，并找到了
解决方案，确保项目能够按时完成。
通过这次防漏水项目，我学到了很多关于防漏水技术和项目管理的知识。
我也更加意识到了质量控制的重要性，并学会了如何解决问题和与团队成员进行有效的沟通。
这对我个人的职业发展是一个宝贵的经验，我会继续努力学习和提高自己的能力。
防漏水个人工作总结
防漏水个人工作总结本人在过去的一段时间里负责进行防漏水工作，通过与团队合作，取得了一些成果。
以下是我的工作总结：首先，为了确保工作的高效进行，我首先进行了调查和研究了相关资料，了解了漏水的原因和防漏水的措施。
通过学习相关知识，我能够快速准确地识别漏水问题，并给出解决方案。
其次，我组织了一次与相关人员的会议，分享了我的调查结果和观点，并听取了他们的意见和建议。
在收集了各方意见后，我制定了一份详细的工作计划，明确了每个阶段的工作内容和时间安排。
在工作执行过程中，我将重点放在了漏水点的检查和修复上。
我细心地观察了每个可能存在漏水问题的地方，进行了仔细的检查，并及时采取了合适的措施。
在处理漏水问题时，我也密切与相关人员进行沟通，确保他们了解并配合我们的工作。
此外，我还注重了漏水预防措施的推广和宣传。
我组织了一次关于漏水防治知识的培训，向相关人员介绍了一些简单有效的防漏水方法，并鼓励他们在日常工作中注意漏水问题。
我还制作了一份防漏水手册，向相关人员发放，并希望他们能够通过阅读手册加强对漏水防治的认识。
最后，我进行了一次总结和评估，根据实际情况对工作进行了反思和改进。
我发现了一些不足之处，并提出了改进的方案。
我将这些经验和教训记录下来，以便以后的工作中能够更好地应对类似问题。
通过这段时间的工作，我提升了自己的漏水识别和解决问题的能力，并与团队成员建立了良好的合作关系。
我相信，在不断的努力和学习中，我会取得更多的进步，为防止漏水问题的发生做出更大的贡献。
在防漏水的工作中，我发现了一些常见的漏水原因，例如管道老化、连接不密封、水压不稳定等。
针对这些问题，我采取了不同的措施来有效预防和修复。
首先，我加强了对管道老化的监测和维护。
在定期巡检中，我发现了一些老化严重的管道，为了避免漏水事故的发生，我及时更换了这些老化的管道，并加装了更耐用的材料，提高了管道的使用寿命。
其次，我改善了管道连接的密封性。
在检查中，我发现一些连接不紧密导致的漏水问题。
水利工程施工中防渗技术的应用之我见
水利工程施工中防渗技术的应用之我见随着社会经济的不断发展，水利工程在城乡建设中扮演着至关重要的角色。
水利工程施工中渗漏问题一直是一个难题，对水利工程的安全性和持久性产生了一定的影响。
在水利工程施工中，防渗技术的应用显得尤为重要。
在我看来，水利工程施工中防渗技术的应用应该注重以下几点：合理选材、科学设计、精细施工和严格检测。
合理选材。
在水利工程施工中，材料的选取直接决定了工程的质量和耐久性。
在防渗技术中，选用合适的防水材料是至关重要的。
土工膜、聚合物改性沥青防水卷材、水泥混凝土等材料是常用的防渗材料。
合理选材不仅要考虑材料的可靠性和耐久性，还要考虑材料的适用性和环保性。
只有选用了合适的防渗材料，才能有效地防止水利工程中的渗漏问题。
科学设计。
在水利工程的设计中，要充分考虑工程地质条件、水文地质条件和气候条件等因素的影响，科学合理地确定防渗技术的设计方案。
对于山地水利工程，要考虑到地势陡峭和地质条件复杂的特点，采用梯田、梯地疏排排水和垂直防渗等设计方式来有效地防止山地水利工程中的渗漏问题。
只有在科学合理的设计基础上，防渗技术才能发挥最佳的效果。
精细施工。
在水利工程的施工中，要注重施工技术的精细化和标准化。
特别是在防渗工程的施工中，要加强对施工工艺和施工质量的管理，保证施工质量。
在土工膜铺设中，要注意对土体的平整和清洁，避免土质颗粒的排列不整和杂质的混入影响土工膜的防渗效果。
只有在精细施工的基础上，防渗工程才能达到预期的效果。
严格检测。
在水利工程施工中，要加强对防渗工程的检测工作，确保防渗工程的质量。
对土工膜的铺设要进行全面的无损检测，及时发现和修复土工膜中的破损和缺陷，保证土工膜的完好无损。
只有在严格检测的基础上，防渗工程才能保证长期的使用效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈关于水池防渗漏的心得
摘要：本文以新疆乌市米东区污水处理厂为例，介绍了在工程施工过程中所产生的水池渗漏以及堵漏的经验，从监理的角度提出对于此类问题的防治措施和应该注意的事项，有很强的借鉴作用。
关键词：水池、渗漏、防治、伸缩缝、止水带、防水材料
乌市米东区再生水厂工程由新疆科发公司投资兴建的一座采用3AMBR 工艺进行再生水处理的污水处理厂工程。
设计规模4.0万/m3，处理后尾水可达到《城镇污水处理厂污染物排放标准》中的一级A标准。
该工程总占地面积31326㎡总建筑面积5791.51㎡，包括：污水处理部分及附属生产构筑物共约18个单体工程，结构类型为地下钢筋砼和地上框（排）架结构。
主要盛水构筑物为MBR生物池，在施工过程中也以此为重点。
MBR生物池设计为地下钢筋砼结构，底部为筏板结构(厚为700），四周围护结构为钢筋砼剪力墙（外墙厚400~600）。
砼采用掺微膨胀剂的补偿收缩砼，以提高砼的抗渗性，使混凝土符合抗裂、抗渗、抗冻性的要求。
MBR生物池平面结构呈矩形：长67.06m、宽64.4米、深7.0m，为防止温度的收缩及不均匀沉降，横向在中间设计一道6cm的伸缩缝，将MBR生物池划分为两个池子，同时纵向设置两条通长宽度为3cm变形缝，将整个MBR生物池划分为6块以减少收缩及不均匀沉降所带来的不良影响。
为防止施工伸缩缝及变形缝处产生渗水、漏水现象。
设计中要求剪力墙水平施工缝留设在距底板以上≥500mm处，并设置-4×400厚镀锌钢板止水带；筏板及剪力墙变形缝处设置天然橡胶止水带：宽320mm厚7mm，内填双组份聚硫密封膏，最上部再用2cm防水砂浆抹平，从而达到防渗漏的效果。
在施工前我监理部认真审核了施工方所报的施工组织设计、方案，并对施工过程中关键节点及部位进行了旁站和见证取样，对每一道工序均进行了细致的检查和复核，施工方也按照既定的计划完成了MBR生物池的施工，砼的成型及观感质量均得到业主方的认可。
在充水实验阶段，我监理方要求施工方严格按照设计文件要求在砼强度达到90%以上进行充水至设计水位。
当充至一半时，个别墙面出现了渗漏点，施工方根据此种情况，按照批准的方案，对于个别墙面的渗漏点可立即采用化学注浆的方式进行堵漏。
完成注浆堵漏后，效果比较好，进一步注水未发现墙面的渗漏。
但在将达到设计水位时发现在四道纵向施工缝处均出现漏水现象，且渗水量较大。
根据这种情况，立即要求施工方停止注水并将已注入的水抽出，并立即组织相关人员进行原因分析，最终各方认定只有在施工缝处橡胶止水带接头处会出现渗漏点，因为此处施工时采用的搭接连接，为最薄弱环节。
但施工缝是纵横向贯通，很难准确找到渗漏点，因此处理起来十分困难。
经过有关专家及业主方、施工方、监理方各方的讨论、调查，最终决定采用柔性防水材料瑞士生产的西卡聚氨酯通用密封胶和西卡108聚合物改性水泥基防水涂料：
西卡聚氨酯通用密封胶优点：表干时间40min，弹性恢复率86%，基面潮湿亦可施工；
西卡108防水涂料优点：具有弹性柔韧性，断裂伸长达80%，良好的裂缝桥接性能，对坚实基面粘接优良，无毒。
该涂料物理力学性能：拉伸强度≥1.8MMPa ，断裂伸长≥80%，潮湿粘接强度≥1.0MMPa ，抗渗性（背水面）≥0.6MMPa ，施工时最低温度≥8℃。
筏板及外墙伸缩缝渗漏水处理方法如下图：
具体做法：拆除原有SBS保护层及砂浆层、聚硫密封膏：
（1）清除积水；清干净缝内积水；
（2）人工拆除SBS：原SBS保护层清除干净，垃圾外运，不在池内堆积；
（3）人工拆除防水砂浆保护层：用榔头敲碎砂浆层，再用弯钩将垃圾清理干净，保证缝隙深度大于20mm；
（4）人工拆除聚硫密封膏；
3、重新处理：
（1）对清理干净的缝，用热风机烘干，砼表面不见明水为宜；
（2）在缝隙中，用西卡108防水灌缝；
（3）在5小时后，防水层干燥，进行西卡聚氨酯通用密封胶施工，用钢抹子压实缝隙，保证厚度大于20mm；
（4）在12小时后，缝隙表面进行西卡108防水涂料第一遍施工，用滚筒毛刷或抹刀均匀涂覆，确保灰浆与基面完全粘接；
（5）第一层固化4-8小时，待其完全固化后，施工下一层，如果在24小时后施工，需预先喷湿第一层后在施工；第二层施工后用柔软海绵吸干，并擦拭可使完工后表面效果更好，前后两道涂刷方向相互垂直。
4、待伸缩缝处理完后，对中间双墙内表面进行西卡108防水涂料进行涂刷，涂刷两遍，涂刷方向垂直。
全部工作完成后再次进行全面充水试验，再没有发现明显的渗漏点，这说明
已经成功地进行了水池施工缝和伸缩缝堵漏的处理。
通过上述质量问题的处理，我也总结出一些心得体会：1、施工缝位置的处理要作为施工中的重点，特别是盛水构筑物；2、橡胶止水带、镀锌钢板止水带的连接部位要做特殊处理，尤其是橡胶止水带采用搭接是不可靠的，最好采用热熔连接或整体式的，再者，接头部位要避免放在重要部位；3、根据施工现场取出的聚硫密封膏的情况来看，它与砼的结合不牢靠，主要原因是使用中因为养护水、雨水渗入施工缝，导致砼含水率过大，并且缝内未清理干净，从而结合不牢靠，所以使用此种密封膏必须注意其基层含水率及清洁度，否则将会失去其功效。
在今后的同类工程中，应以此为经验避免同类质量问题的发生。
参考文献：《建筑防水要点百讲》机械工业出版社作者：王天出版日期：2012年9月20日
《建筑防水工程师》化学工业出版社作者：沈春林ISBN：9787502540517
《建筑防水手册》中国建筑工业出版社作者：中国建筑防水材料工业协会出版日期：2001-10ISBN：711204768。
