2019年中考真题化学真题分类汇编专题27坐标图像题(第01期)(解析版)
2019年中考真题化学真题分类汇编专题27坐标图像题(第01期)(解析版)-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN专题27 坐标图像题1．【2019年甘肃省兰州市】实验室使用一定质量的高锰酸钾加热分解制氧气，各物理量随加热时间变化的图像正确的是A．B．C．D．【答案】D【解析】A、高锰酸钾受热分解，开始的一段时间不会生成氧气，氧气的质量逐渐增大，然后不变，故A错误；B、高锰酸钾受热分解，固体质量逐渐减少，钾元素的质量分数逐渐增大，然后不变，故B错误；C、二氧化锰的质量从零开始逐渐增大，然后不变，故C错误；D、固体中锰，钾元素的质量比不变，故D正确。
故选D。
2．【2019年河南省】下列图像分别与选项中的操作相对应，其中合理的是A．向pH为13的氢氧化钠溶液中加水B．向一定质量二氧化锰固体中加一定质量过氧化氢溶液C．温度不变，向一定质量饱和氢氧化钙溶液中加入氧化钙D．向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液【答案】D【解析】A、向pH为13的氢氧化钠溶液中加水，pH减小，但是不能减小到7，更不能小于7，该选项对应关系不正确；B、过氧化氢在二氧化锰催化作用下分解生成水和氧气，过程中固体质量始终不变，该选项对应关系不正确；C、温度不变，向一定质量饱和氢氧化钙溶液中加入氧化钙，氧化钙和水反应生成氢氧化钙，水减少导致部分氢氧化钙析出，溶液质量减小，该选项对应关系不正确；D、向一定质量硫酸和硫酸铜的混合溶液中加入氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，该选项对应关系正确。
故选D。
3．【2019年湖北省宜昌市】对一定量氯酸钾和二氧化锰的混合物加热，下列图像能正确表示对应变化关系的是A．B．C．D．【答案】C【解析】A、氯酸钾在二氧化锰催化作用下受热分解生成氯化钾和氧气，随着反应进行，氧气质量增大，完全反应后氧气质量不再变化，该选项对应关系不正确；B、随着反应进行，固体质量减小，剩余固体中锰元素质量分数增大，该选项对应关系不正确；C、随着反应进行，不断生成氧气，剩余固体中氧元素质量减小，完全反应后氧元素质量不再变化，该选项对应关系正确；D、反应前氯化钾质量是0，该选项对应关系不正确。
故选C。
4．【2019年吉林省】向盛有定量固体的烧杯中加入某溶液，固体质量变化与如图相符的是A．MnO2中加入H2O2溶液B．Cu﹣Zn合金中加入稀HClC．CuO中加入稀H2SO4D．BaCO3中加入稀HNO3【答案】B【解析】A、MnO2是过氧化氢分解的催化剂，质量不变，故A不符合题意；B、Cu﹣Zn合金中加入稀HCl，锌能与稀HCl反应，铜不反应，锌反应完后质量不再减少，故B符合题意；C、CuO中加入稀H2SO4，氧化铜能与稀硫酸完全反应，固体的质量减小到为0，故C不符合题意；D、BaCO3中加入稀HNO3，BaCO3能与稀HNO3完全反应，固体的质量减小到为0，故D不符合题意。
故选B。
5．【2019年内蒙古自治区通辽市】下面是同学们在复习中梳理得到的一组图像，其中图像与实验描述一致的是A．将氢氧化钡溶液逐滴滴入稀硫酸中至过量B．浓硫酸敞口放置一段时间C．加热一定量氯酸钾和二氧化锰固体的混合物D．等质量的镁、铁分别与溶质质量分数相等且足量的稀硫酸反应【答案】A【解析】A、氢氧化钡溶液与稀硫酸反应生成硫酸钡沉淀和水，随着反应的进行，溶质的质量逐渐减少，至恰好完全反应，溶质的质量减少至0，继续滴加氢氧化钡溶液，溶质的质量开始逐渐增加，故选项图像正确；B、浓硫酸具有吸水性，敞口放置一段时间，溶质质量不变，溶剂质量增加，溶质质量分数减小，故选项图像错误；C、二氧化锰作催化剂，反应前后质量不变，但随着反应的进行，氧气逸出，剩余固体的质量逐渐减少，二氧化锰的质量分数增大，至完全反应，不再发生改变，故选项图像错误；D、镁的活动性比铁强，反应速率快，反应时间短；等质量镁、铁分别与溶质质量分数相等且足量的稀硫酸反应，镁生成氢气的质量比铁多，故选项图像错误。
故选A。
6．【2019年广东省】取一定量打磨后的铝片于某容器中，再逐渐加入稀盐酸。
加入稀盐酸的质量与有关量的变化关系图错误的是A．B．C．D．【答案】B【解析】A、铝和稀盐酸反应生成氯化铝和氢气，随着稀盐酸的不断加入，氢气的质量不断增加，当铝完全消耗，氢气的质量不变，该选项对应关系正确；B、由2Al+6HCl2AlCl3+3H2↑可知，每消耗54份质量的铝生成6份质量的氢气，随着稀盐酸的不断加入，溶液的质量不断增加，当铝完全消耗，溶液的质量不变，该选项对应关系不正确；C、随着稀盐酸的不断加入，铝片不断反应，质量不断减小，直至减小到0，该选项对应关系正确；D、由质量守恒定律可知，反应前后容器中铝元素的质量不变，该选项对应关系正确。
故选B。
7．【2019年甘肃省天水市】下列图像能正确反映实验操作的是A．电解水B．向一定量稀硫酸中不断加入氢氧化钡溶液C．向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉D．用氯酸钾和二氧化锰混合加热制取氧气【答案】B【解析】A、电解水时，正极产生的是氧气，负极产生的是氢气，氧气和氢气的体积比约为1∶2，质量比是8∶1，该选项对应关系不正确；B、向一定量稀硫酸中不断加入氢氧化钡溶液，氢氧化钡和稀硫酸反应生成硫酸钡沉淀和水，随着反应进行，溶质质量减小，恰好完全反应时溶质质量为零，继续加入氢氧化钡溶液时，溶质质量增大，该选项对应关系正确；C、向两份等质量、相同质量分数的稀硫酸中，分别不断加入镁粉和锌粉，稀硫酸完全反应后生成氢气质量相等，该选项对应关系不正确；D、用氯酸钾和二氧化锰混合加热制取氧气，由于二氧化锰是催化剂，反应过程中二氧化锰质量不变，该选项对应关系不正确。
故选B。
8．【2019年江西省】下列图像能正确反映对应变化关系的是A．向一定量的稀硫酸中逐滴加入氢氧化钙溶液B．向等质量的铝、锌中分别加入足量的等浓度稀盐酸C．完全分解等质量等浓度的过氧化氢溶液D．一定量的镁在过量的氧气中充分燃烧【答案】D【解析】A、向一定量的稀硫酸中逐滴加入氢氧化钙溶液，酸性逐渐减弱，碱性逐渐增强，pH值的变化是从小于7逐渐的增大到大于7，故选项图像不能正确反映对应变化关系；B、等质量铝、锌分别和足量稀盐酸反应，若消耗盐酸相同，则生成氢气质量相同，故开始两斜线重合，后因盐酸过量，铝消耗盐酸多，生成氢气多，拐点高些，故选项图像不能正确反映对应变化关系；C、催化剂只能影响反应速率，不影响产生氧气的质量，故选项图像不能正确反映对应变化关系；D、一定量的镁在过量的氧气中充分燃烧，镁在氧气中燃烧生成氧化镁，最终镁完全反应，质量减少至0，氧气有剩余，故选项图像能正确反映对应变化关系。
故选D。
9．【2019年重庆市A】向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量。
在该过程中，下列4个图像能正确反映烧杯内物质的某些物理量变化趋势的是A．①③B．①②④C．②④D．①②③【答案】B【解析】①向盛有HCl和CuCl2混合溶液的烧杯中逐滴加入NaOH溶液至过量时，氢氧化钠先与盐酸反应生成氯化钠和水；当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠。
由以上分析可知，开始滴加氢氧化钠溶液时，没有沉淀产生，当盐酸充分反应后，氢氧化钠再与氯化铜反应生成氢氧化铜蓝色沉淀，当氯化铜完全反应后，沉淀的质量不再改变，故正确；②由质量守恒定律可知，化学反应前后，元素的种类及其质量保持不变，所以反应过程中，氯元素的质量保持不变，故正确；③氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶质的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，溶质的质量减少，故错误；④氢氧化钠先与盐酸反应生成氯化钠和水，此时溶液中溶剂的质量增大；当氢氧化钠与氯化铜反应生成氢氧化铜蓝色沉淀和氯化钠的过程中，溶剂的质量增大，但是幅度减小，故正确。
故选B。
10．【2019年内蒙古自治区呼和浩特市】下列图像分别对应四个变化过程，不能正确反映对应变化关系的是A ．气体物质的溶解度与温度和压强的关系B ．向等质量的氧化锌和氢氧化锌中分别加入相同浓度的稀盐酸至过量C ．加热一定质量的氯酸钾和二氧化锰的混合物D ．向一定量的盐酸和硫酸钾混合溶液中不断滴加氢氧化钡溶液【答案】C【解析】A、气体的溶解度随着温度升高而减小，随着压强增大而增大，图像与事实相符，故A正确；B、氧化锌和稀盐酸反应生成氯化锌和水，氢氧化锌和稀盐酸反应生成氯化锌和水，向等质量的氧化锌、氢氧化锌中分别加入等质量分数的稀盐酸至过量时，反应的盐酸质量相等时，生成氯化锌质量相等，最终氧化锌和盐酸反应生成的氯化锌质量大，图像与事实相符，故B正确；C、氯酸钾分解生成氯化钾和氧气，起始时温度低没有达到分解温度，加热一段时间后才开始发生分解，图像与事实不相符，故C错误；D、向一定量的盐酸和硫酸钾混合溶液中不断滴加氢氧化钡溶液，氢氧化钡立即和硫酸钾反应生成白色沉淀硫酸钡和氢氧化钾，图像与事实相符，故D正确。
故选C。
11．【2019年广西省贵港市】下列图像不能正确反映其对应变化关系的是A．电解水B．向硫酸钠与盐酸的混合溶液中逐滴滴入氢氧化钡溶液C．向氢氧化钠溶液中逐滴滴入稀硫酸溶液D．向一定量的氯化亚铁和氯化铜混合溶液中加入镁粉【答案】D【解析】A、水通电生成氢气和氧气的体积比为2∶1，故A正确；B、硫酸钠和氢氧化钡反应生成的硫酸钡白色沉淀既不溶于水也不溶于酸，故B正确；C、向氢氧化钠溶液中逐滴滴入稀硫酸溶液，溶液的pH会逐渐变小，随着稀硫酸的加入溶液的pH会无限的接近稀硫酸的pH，但不会等于稀硫酸的pH，故C正确；D、镁先和氯化铜反应，溶液质量减少的快，然后镁和氯化亚铁反应溶液质量减少的慢，在这两个过程中线段的斜率是不一样的，故D错误。
故选D。
12．【2019年云南省】下列说法和判断合理的是①用作消毒剂的75%的医用酒精，是指每100体积的医用酒精中含75体积的乙醇②某温度下，一定质量的氯化钠饱和溶液不能再溶解氯化钠固体，但还能继续溶解一定质量的氯化钾③一定质量的某气体充分燃烧，生成2.2 g二氧化碳和1.8 g水，则该气体一定是一氧化碳和氢气的混合物④等质量的A、B两种物质，分别与等质量的同浓度的稀盐酸充分反应，过程如图所示。
若A、B为碳酸钠粉末和碳酸钙块状固体中的一种，当反应结束后只有一种固体有剩余，则被消耗完的固体为碳酸钙A．1条B．2条C．3条D．4条【答案】B【解析】①75%的医用酒精指的是75体积的乙醇和25体积的水混合而成的溶液，故①正确；②某温度下，一定质量的氯化钠饱和溶液，指的是不能再溶解氯化钠的溶液，还能溶解其他溶质，故②正确；③一定质量的某气体充分燃烧，生成2.2 g二氧化碳和1.8 g水，二氧化碳中含有碳元素的质量分类为：2.2 g×1210044⨯％＝0.6 g，水中含有氢元素的质量为：1.8 g×210018⨯％＝0.2 g；该气体中C、H的原子个数比为：0.6g12∶0.2g1＝1∶4，该气体可能是甲烷，故③错误；④由于等质量的碳酸钠和碳酸钙与足量的盐酸反应，碳酸钙生成的二氧化碳多，故④错误。

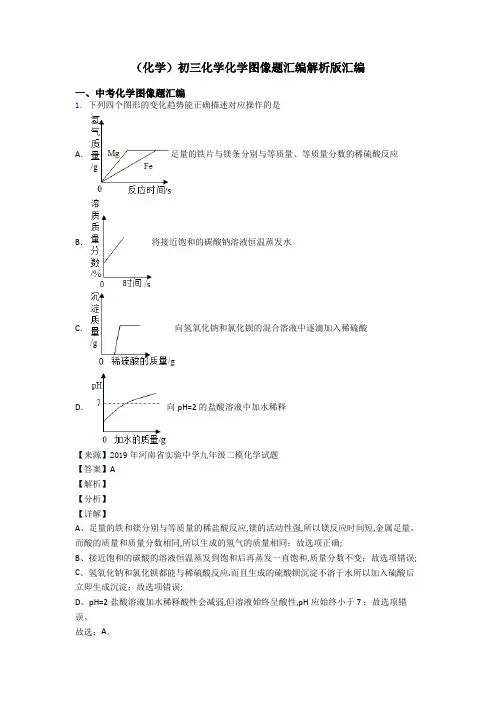

(化学)初三化学化学图像题汇编解析版汇编
（化学）初三化学化学图像题汇编解析版汇编一、中考化学图像题汇编1．下列四个图形的变化趋势能正确描述对应操作的是A．足量的铁片与镁条分别与等质量、等质量分数的稀硫酸反应B．将接近饱和的碳酸钠溶液恒温蒸发水C．向氢氧化钠和氯化钡的混合溶液中逐滴加入稀硫酸D．向pH=2的盐酸溶液中加水稀释【来源】2019年河南省实验中学九年级二模化学试题【答案】A【解析】【分析】【详解】A、足量的铁和镁分别与等质量的稀盐酸反应,镁的活动性强,所以镁反应时间短,金属足量，而酸的质量和质量分数相同,所以生成的氢气的质量相同；故选项正确;B、接近饱和的碳酸的溶液恒温蒸发到饱和后再蒸发一直饱和,质量分数不变；故选项错误;C、氢氧化钠和氯化钡都能与稀硫酸反应,而且生成的硫酸钡沉淀不溶于水所以加入硫酸后立即生成沉淀；故选项错误;D、pH=2盐酸溶液加水稀释酸性会减弱,但溶液始终呈酸性,pH应始终小于7 ；故选项错误。
故选：A。
2．下列四个图象分别对应四个变化过程，其中正确的是（ ）A ．一定量的饱和石灰水中加入氧化钙B ．常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应C ．向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液D ．向氢氧化钾溶液中不断加水，溶液的pH 与加入水的质量关系【答案】B【解析】【分析】【详解】A 、一定量的饱和石灰水中加入氧化钙，氧化钙和水反应生成氢氧化钙，溶剂质量减小，且反应放热，氢氧化钙的溶解度随温度的升高而减小，故导致部分氢氧化钙析出，溶质质量减小，完全反应后温度降低，部分氢氧化钙溶解，溶质质量增大，最终溶质质量小于反应前溶质质量，不符合题意；B 、常温下，相同质量的锌和铁分别与足量的溶质质量分数相同的稀硫酸反应，锌与稀硫酸反应：2442=Z Zn+H SO SO +H n ↑，铁与稀硫酸反应：2442=F Fe+H SO SO +H e ↑，反应的硫酸质量相等时生成氢气质量相等，最终铁和稀硫酸反应生成氢气多，符合题意；C 、向硫酸和硫酸铜的混合溶液中滴加过量的氢氧化钠溶液，氢氧化钠先和硫酸反应生成硫酸钠和水，后和硫酸铜反应生成氢氧化铜沉淀和硫酸钠，故一开始无沉淀产生，后沉淀质量逐渐增加，待完全反应后，不再变化，不符合题意；D、向氢氧化钾溶液中不断加水，溶液碱性减弱，pH减小，但是不能减小到7，更不能小于7，不符合题意。
2024中考化学压轴专题训练-专题01图形类-坐标图像题(含解析)
（2）下图为KNO3和NH4Cl的溶解度曲线。t3℃时将等质量的KNO3、NH4C1两种物质的饱和溶液降温到t2℃，所得溶液中的溶质质量大小关系为KNO3______NH4Cl（填“>”“<”或“=”）。
C.溶剂质量大小关系是：硝酸钾溶液=氯化钠溶液>硒酸镉溶液
训练题0
归纳总结是学习化学的重要方法，小明同学用思维导图的形式总结了NaOH的四条化学性质如图甲(即NaOH与四类物质能够发生化学反应)。请回答：
（1）反应①中若把酚酞溶液滴加到氢氧化钠溶液中，观察到的现象是_______。
（2）写出一个符合反应②的化学方程式_______；小红同学将某稀酸溶液逐滴滴入一定量的稀氢氧化钠溶液中，用温度传感器对反应过程中溶液的温度进行实时测定，得到的曲线如图乙，根据图像可以得出该反应是_______(填“吸热”或“放热”)反应。
（2）t3℃时硝酸钾的溶解度大于氯化铵，等质量的两种物质的饱和溶液中溶质的质量：硝酸钾大于氯化铵，则所含水的质量：硝酸钾小于氯化铵；降温到t2℃，两溶液中均有晶体析出，仍得到饱和溶液，且两物质溶解度相等，所得溶液的溶质质量分数相等，因为硝酸钾溶液中水的质量少，所以硝酸钾溶液中所含硝酸钾的质量小；
（3）根据图示，图③烧杯中含有100g水、55gX，根据溶解度曲线，t3℃时氯化铵的溶解度为50g，硝酸钾的溶解度为80g，则100g中最多能溶解氯化铵的质量为50g，故X应为硝酸钾；
②随着反应的进行，锥形瓶中压强降低的原因是_______。
中考化学真题分类汇编图表、坐标、微观图类含解析
专题分类：图表、坐标、微观图类题型1. （ 2018 宜昌）如图是某反响的微观表示图，此中○表示X 原子，●表示Y 原子。
以下说法正确的选项是（）A．反响物由原子直接构成B．生成物是混杂物C．用符号表示为2XD．反响中不发生变化的原子有两种分析：由反响的微观表示图可知：A、由反响的微观表示图可知：参加反响的反响物是由分子直接构成，故错误；B、生成物是由不一样种原子构成一种分子，属于纯净物，故错误；C、是由两个原子构成的一个分子，用符号表示为X2，故错误；D、从图示可以看出反响前后原子的种类没有变化，故正确。
应选： D。
2.. （ 2018 河北）图 2 所示是某化学反响的微观表示图，以下说法正确的选项是（）A.该反响属于置换反响B.生成物丙由 2 个氢原子和 1 个氧原子构成C.生成物丁中碳和氧元素的质量比为1:2D.参加反响的甲和乙的分子个数比为2:7【答案】 D【分析】依据微观表示图判断：2C2H6+7O26H2O+4CO2。
该反响属于不属于置换反响；生成物丙为H2O，一个水分子由 2 个氢原子和 1 个氧原子构成；生成物丁为CO2中碳和氧元素的质量比为12× 1:16 × 2=3:8 ；参加反响的甲和乙的分子个数比为2:7 。
应选 D。
3.（2018 重庆 B）必定温度下，向不饱和的氯化铜溶液中加入足量的以下固体，其对应关系正确的选项是（）【答案】 D【分析】必定温度下，向不饱和的氯化铜溶液中溶液溶质质量分数大于0；依据CuCl2+2NaOH=Cu（ OH）2↓ +2NaCl 和题意判断溶液质量先减小但不可以为0，氯化铜反响完，氢氧化钠过分后，溶液开始增大；依据CuCl2+Zn=Cu+ZnCl2判断开始时溶液中固体质量为0，跟着锌粉不停加入生成铜的质量再增添，直至锌粉过分，溶液中固体质量向来在增添；依据CuCl2+2AgNO3=Cu（ NO3）2+2AgCl↓判断跟着反响的进行，积淀的质量从0 开始增添，直至氯化铜和硝酸银恰好反响，以后积淀质量不变。

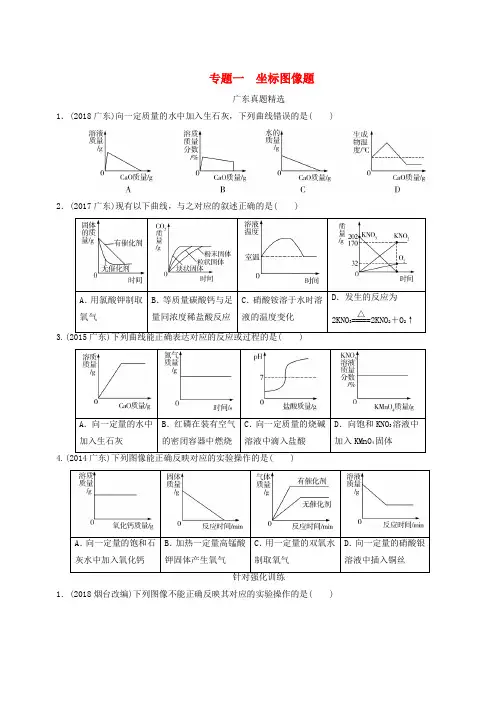

广东省2019年中考化学总复习第2部分专题1坐标图像题优化训练(含答案)
专题一 坐标图像题广东真题精选1．(2018广东)向一定质量的水中加入生石灰，下列曲线错误的是()2．(2017广东)现有以下曲线，与之对应的叙述正确的是( )氧气量同浓度稀盐酸反应 液的温度变化△1．(2018烟台改编)下列图像不能正确反映其对应的实验操作的是( )2.的现象。
其中，依据图示现象不能判断中和反应一定发生的是( )4.5.( )6．下列四个图像中，不能正确反映对应变化关系的是( )8.11．参考答案广东真题精选 1．D 2.D 3.B 4.D 针对强化训练 1．D 2.D3．C 【解析】A.在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量，开始时铁与硝酸银溶液反应，置换出来的银的质量大于参加反应的铁的质量，溶液的质量减小，硝酸铜的质量不变，故硝酸铜的质量分数增大。
当硝酸铜开始与铁反应时，硝酸铜的质量分数减小，当硝酸铜与铁反应完毕，硝酸铜的质量分数为0，错误；B.氢氧化铝是不溶于水的物质，不能使胃液最终呈碱性，错误；C.向盛有一定量氧化铜粉末的烧杯中不断加入稀硫酸至过量，氧化铜与硫酸反应，溶液中铜元素的质量分数逐渐增大，当反应完毕，溶液中铜元素的质量分数不再改变，正确；D.加热一定量氯酸钾和二氧化锰固体混合物，氯酸钾逐渐分解，则固体总质量减小，二氧化锰的质量分数会逐渐增大，当氯酸钾反应完，二氧化锰的质量分数不再改变，错误。
综上本题选C 。
4．C 【解析】A.高温煅烧一定质量的石灰石，发生反应：CaCO 3=====高温CaO ＋CO 2↑，每100份质量的CaCO 3分解，生成56份质量的CaO 和44份质量的CO 2，正确；B.甲烷在盛有足量空气的密闭容器中燃烧，空气中的氮气不参与反应，其质量不发生变化，正确；C.铁与氯化锌不会发生反应，固体质量不会发生变化，错误；D.相同体积不同质量分数的氢氧化钠溶液中，质量分数大的所含氢氧化钠多，故浓碱溶液最初pH 大，完全中和消耗相同质量分数的稀盐酸的质量大，正确。

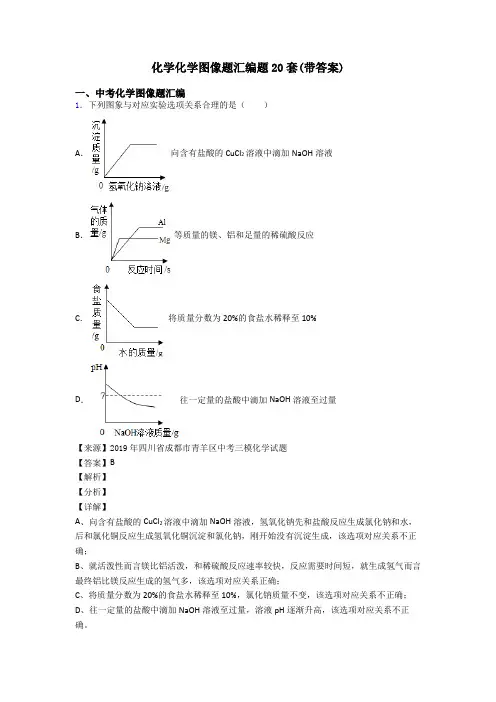

化学化学图像题汇编题20套(带答案)
化学化学图像题汇编题20套(带答案)一、中考化学图像题汇编1．下列图象与对应实验选项关系合理的是（）A．向含有盐酸的CuCl2溶液中滴加NaOH溶液B．等质量的镁、铝和足量的稀硫酸反应C．将质量分数为20%的食盐水稀释至10%D．往一定量的盐酸中滴加NaOH溶液至过量【来源】2019年四川省成都市青羊区中考三模化学试题【答案】B【解析】【分析】【详解】A、向含有盐酸的CuCl2溶液中滴加NaOH溶液，氢氧化钠先和盐酸反应生成氯化钠和水，后和氯化铜反应生成氢氧化铜沉淀和氯化钠，刚开始没有沉淀生成，该选项对应关系不正确；B、就活泼性而言镁比铝活泼，和稀硫酸反应速率较快，反应需要时间短，就生成氢气而言最终铝比镁反应生成的氢气多，该选项对应关系正确；C、将质量分数为20%的食盐水稀释至10%，氯化钠质量不变，该选项对应关系不正确；D、往一定量的盐酸中滴加NaOH溶液至过量，溶液pH逐渐升高，该选项对应关系不正确。
故选：B。
【点睛】本题主要考查物质的性质，解答时要根据各种物质的性质，结合各方面条件进行分析、判断，从而得出正确的结论。
2．下列图像不能正确反映其对应关系的是A．常温下向一定质量的稀盐酸中逐渐加入镁条，充分反应(忽略挥发) B．加热一定质量的高锰酸钾C．向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液D．分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸【答案】A【解析】【详解】A、常温下向一定质量的稀盐酸中逐渐加入镁条，镁与稀盐酸反应生成氯化镁和氢气，随着镁条质量的增加，生成氢气的质量逐渐增加，待稀盐酸完全反应后，不再变化，因此，气体的质量不会一直增加，符合题意；B、加热一定质量的高锰酸钾，高锰酸钾加热分解为锰酸钾、二氧化锰和氧气，固体质量逐渐减少，固体中锰元素的质量不变，故固体中锰元素的质量分数不断增加，待高锰酸钾完全反应后，不再变化，不符合题意；C、向氯化镁和盐酸的混合溶液中，滴加氢氧化钡溶液，氢氧化钡先和盐酸反应生成氯化钡和水，因此一开始无沉淀产生，待盐酸完全反应后，再和氯化镁反应生成氢氧化镁沉淀和氯化钡，沉淀质量不断增加，待氯化镁完全反应后，沉淀质量不再变化，不符合题意；D 、分别向等质量的锌粉和铁粉中，加入足量等质量分数的稀盐酸，锌和稀盐酸反应：22Zn+2HCl=ZnCl +H ↑，铁和稀盐酸反应：22Fe+2HCl=FeCl +H ↑，锌比铁活泼，锌反应速率快，反应时间短，锌的相对分子质量大于铁，故铁最后产生氢气的质量多，不符合题意。
2019年各地中考化学试卷【图像类题】及答案解析汇集
2019年各地中考化学试卷【图像类题】及答案解析汇集20．（2019·云南）下列说法和判断合理的是( )①用作消毒剂的75%的医用酒精，是指每100体积的医用酒精中含75体积的乙醇②某温度下，一定质量的氯化钠饱和溶液不能再溶解氯化钠固体，但还能继续溶解一定质量的氯化钾 ③一定质量的某气体充分燃烧，生成2.2g 二氧化碳和1.8g 水，则该气体一定是一氧化碳和氢气的混合物 ④等质量的A 、B 两种物质，分别与等质量的同浓度的稀盐酸充分反应，过程如图所示。
若A 、B 为碳酸钠粉末和碳酸钙块状固体中的一种，当反应结束后只有一种固体有剩余，则被消耗完的固体为碳酸钙A.1条B.2条C.3条D.4条【答案】B【解析】①用作消毒剂的75%的医用酒精，是指每100g 的医用酒精中含75g 的乙醇；②由饱和溶液的概念可知，某温度下，一定质量的氯化钠饱和溶液不能再溶解氯化钠固体，但还能继续溶解一定质量的氯化钾；③由质量守恒，反应前后元素的种类不变，一定质量的某气体充分燃烧，生成2.2g 二氧化碳和1.8g 水，则该气体含碳元素、氢元素，不一定是一氧化碳和氢气的混合物；④由化学方程式32222CaCO HCl CaCl H O CO +=++↑，232222Na CO HCl NaCl H O CO +=++↑，等质量的A 、B 两种物质，分别与等质量的同浓度的稀盐酸充分反应，若A 、B 为碳酸钠粉末和碳酸钙块状固体中的一种，当反应结束后只有一种固体有剩余，则被消耗完的固体为碳酸钙。
8．（2019·大庆）下列图像不能正确反映其变化过程的是A.①镁在装有空气的密闭容器内燃烧B.②电解水生成气体的体积C.③浓硫酸长期露置在空气中D.④向接近饱和的氯化钠溶液中加入固体氯化钠【答案】C【解析】化学反应前后，元素的种类和质量不会发生改变，故镁在装有空气的密闭容器内燃烧，镁元素的质量不变；电解水生成氢气和氧气的体积比是2:1；浓硫酸长期露置在空气中，吸收水分，质量分数变小，但是不可能变为零；向接近饱和的氯化钠溶液中加入固体氯化钠，氯化钠会继续溶解，溶质质量分数变大，当达到饱和时，不再溶解，溶质质量分数不再变化.19．（2019·龙东）下列图像能够正确反映其对应变化关系的是（）A. 将浓盐酸露置在空气中一段时间B. 向稀硫酸中滴加过量的氢氧化钠溶液C.向等质量的氧化镁、氢氧化镁中，分别加入溶质质量分数相同的稀盐酸至过量D. 电解水实验中，生成的氢气和氧气之间的质量关系【答案】C【解析】浓盐酸具有挥发性，放置一段时间后溶质的质量分数会减少；稀硫酸和氢氧化钠会发生中和反应，溶液的PH会增加，当恰好反应时，PH等于7，氢氧化钠过量时，PH会大于7，所以PH会逐渐增大；等质量的氧化镁、氢氧化镁和稀盐酸反应生成氯化镁和水，生成的氯化镁的质量，氧化镁比氢氧化镁多；电解水实验时，生成的氢气和氧气的质量比为1：8。
(化学)化学化学图像题汇编练习题含答案
（化学）化学化学图像题汇编练习题含答案一、中考化学图像题汇编1．下列图像能正确反映其对应实验操作的是A ．①等质量的镁、铁分别加入到足量的同浓度的稀盐酸中B ．②用等质量、等浓度的双氧水分别制取氧气C ．③向一定体积的稀盐酸中逐滴加入氢氧化钠溶液D ．④某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体【来源】四川省南充市嘉陵区实验中学2019-2020学年九年级下学期第一次月考化学试题【答案】C【解析】【分析】【详解】A 、等质量的镁、铁分别加入到足量的同浓度的稀盐酸中，镁与稀盐酸反应：22Mg+2HCl=MgCl +H ↑，铁与稀盐酸反应：22Fe+2HCl=FeCl +H ↑，镁比铁活泼，反应速率快，镁的相对原子质量小，相同质量的镁、铁与足量同浓度的稀盐酸反应，最后，镁生成氢气的质量大，不符合题意；B 、用等质量、等浓度的双氧水分别制取氧气，加催化剂的反应速率快，但是最后生成氧气的质量一样，不符合题意；C 、向一定体积的稀盐酸中逐滴加入氢氧化钠溶液，一开始，pH ＜7，随着反应的进行，pH 逐渐增大至大于7，符合题意；D 、某温度下，向一定量饱和硝酸钾溶液中加入硝酸钾晶体，由于溶液已经达到饱和，故硝酸钾不再溶解，溶质质量分数不变，不符合题意。
故选C 。
2．下列图像与对应选项关系不合理的是A ．电解水时生成氢气和氧气的体积关系B．向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液C．将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫酸中D．向盛有一定质量稀盐酸的烧杯中不断加水稀释【答案】C【解析】【详解】A、电解水时生成氢气和氧气，2H2O 通电2H2↑＋O2↑，氢气和氧气的体积比为2:1；故选项正确，但不符合题意；B、向盐酸和氯化铜的混合物溶液中滴加过量的氢氧化钠溶液，氢氧化钠先与盐酸反应产生氯化钠和水，再与氯化铜反应产生氢氧化铜沉淀和氯化钠，氯化铜反应完后，沉淀质量不再增加；故选项正确，但不符合题意；C、将等质量的镁粉和铁粉分别加入到足量且溶质质量分数相同的稀硫，每24份质量的镁产生2份质量的氢气，每56份质量的铁产生2份质量的氢气，镁产生的氢气多；故选项错误，但符合题意；D、向盛有一定质量稀盐酸的烧杯中不断加水稀释，pH值逐渐变大，最后无限接近于7；故选项正确，但不符合题意；故选：C。
(完整版)2019中考化学坐标图题(整理).doc
中考专题复习——图表题型一、图表题看题技巧：1.明确横坐标和纵坐标之间的关系2.弄清曲线的起点、转折点和趋势二、选择题中图象题涉及的类型有：1、溶解度曲线、溶质质量分数图象题2、金属与酸、盐反应图象题3、质量守恒定律图象题4、酸碱盐反应图象题5、有关溶液pH 变化的图象题三、作图题的解题思路：其一：明确横坐标和纵坐标之间的关系；其二：找到曲线的起点、转折点的坐标点；温馨提示 : 作图时，先用铅笔描点、连线，用尺子作图，再用黑笔把线描黑。
四、作图题的解题技巧：1、作图题确定起点：看未加药品或反应未开始时，是否从原点出发；2、作图题确定转折点：当反应结束后，横坐标和纵坐标的变化；3、作图题确定趋势：确定判断当横坐标的量逐渐增加时，纵坐标的量是如何改变的；(抓住有关化学原理和物质的性质，分析横纵坐标以及起点、转折点、趋势)(1).下列图象正确的是（）①A 表示 KMnO 4加热制 O2生成的 MnO 2的质量与时间的关系图② B 表示 CO 还原 CuO 的实验中，试管内的固体质量与时间的关系图③ C 表示向 Ca(NO 3)2( 含少量 HCl) 溶液中滴加 K 2CO3 溶液，沉淀量与K2 CO3的加入量的关系图④ D 表示向足量的稀HCl 中加入少量 Fe，溶液质量与时间的关系图MnO 量固量沉量溶体淀质质液质质量0 0 0 时间0时间时间时间A B C D(2).向一定质量的稀盐酸中加入镁粉至过量，若下面图像中横坐标表示镁粉的质量，则纵坐标表示（）A. 溶液的质量B. 稀盐酸的质量C. 氯化镁的质量D. 生成气体的质量(3).向下表的甲物质中逐滴加入相映的乙溶液至过量，反应过程中生成气体或沉淀的质量与加入乙的质量关系，能用下图所示曲线表示的是（）(4).相同质量的铁、锌、镁、铝分别与足量的盐酸反应，产生氢气的质量与反应时间的关系如图所示，图中曲线①②③④对应的金属是（）A 、铝、镁、锌、铁B 、铁、锌、镁、铝C、铝、镁、铁、锌 D 、锌、镁、铁、铝(5).下列图象能正确反映其对应操作中各量变化关系的是（）A ．向盐酸和氯化铁混合溶液中滴加过量的氢氧化钠B．煅烧一定质量的石灰石C．t ℃时，向饱和硝酸钾溶液中加入硝酸钾晶体D．一定量的稀硫酸与锌粒反应(6).取实验室中部分变质的NaOH 样品配成溶液，向其中滴加过量的稀盐酸。
中考化学化学图像题汇编专题训练答案及解析
中考化学化学图像题汇编专题训练答案及解析一、中考化学图像题汇编1．下列四个图像中，能正确反映对应变化关系的是A．向一定量的氢氧化钠溶液中逐滴加入pH=2的稀盐酸至过量B．某温度时，向一定量的饱和石灰水中加入少量生石灰C．向盐酸和氯化镁的混合溶液中滴加氢氧化钠溶液D．将水通电一段时间A．A B．B C．C D．D【来源】2017年初中毕业升学考试（山东泰安卷)化学（带解析)【答案】B【解析】A、向一定量的氢氧化钠溶液中逐滴加入pH =2的稀盐酸至过量，最终溶液的pH＞2，错误；B、氧化钙能与饱和石灰水中的水反应生成氢氧化钙，消耗了原溶液中的溶剂水，有氢氧化钙析出，故溶质减少，同时反应放出热量，氢氧化钙的溶解度减小，溶质也会减少，当温度逐渐下降时，溶质质量增多，但少于原溶液中的溶质，正确；C、滴加的氢氧化钠溶液先与盐酸反应，待盐酸反应完以后，氢氧化钠溶液才与氯化镁溶液反应生成白色沉淀，错误；D、电解水时，生成氢气与氧气的体积比是2:1，错误。
故选B。
2．下列图像能正确反映对应变化关系的是A．在一定量的硝酸银和硝酸铜的混合溶液中加入铁粉至过量B．一氧化碳还原氧化铁C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉【答案】D【解析】【详解】A．由于铁和硝酸铜反应生成铜和硝酸亚铁，随着铁的加入直至过量，硝酸铜的质量分数将变成0，故A错误；B．一氧化碳和氧化铁反应生成铁和二氧化碳，随着一氧化碳的通入，固体的质量逐渐减少直至氧化铁反应完全，固体的质量将保持不变，故B错误；C．质量相同的粉末状碳酸钙和块状碳酸钙分别与足量的稀盐酸反应生成的二氧化碳质量相同，故C错误；D．向等质量、相同质量分数的两份稀盐酸中分别加入足量的锌粉和铁粉，刚开始金属不足，相同质量的锌和铁，铁生成的氢气质量较多；金属与酸反应时氢气来源于酸中的氢元素，因为酸的量相同，最终生成的氢气应该相等，故D正确。
2019年广东中考化学总复习教学课件专题1坐标图像题
类型
与溶液有关的变化图像
• 1.物质溶解时溶液中溶质质量、溶液质量、溶 质质量分数的变化图像
一定温度 过 下，向一定 程 质量溶剂(如 水)中加入A 图 像 一定温度 下，向A的不 饱和溶液中 加入A 一定温度 一定温度下，向 下，向A的 A的饱和溶液中 饱和溶液中 加入B 加入A
溶质 A 质量 ( 质量分数 ) 从零开始 不 断 增 大，当溶 分 液达到饱 析 和 状 态 后，溶质 质量(质量 分数)不再 增大
开始时， 随着 A 的溶 解，溶质 (溶液)质 量、溶质 质量分数 先增大(起 点时大于 零)，达到 饱和后均 不再改变
原溶液饱 和，溶质 不能继续 溶解，溶 质 ( 溶液 ) 质量、溶 质质量分 数均保持 不变
溶质A的质量 始终不变，随 着B物质的溶 解，溶液质量 不断增大，当 B达到饱和 后，溶液质量 不再改变，故 溶质A的质量 分数先减小， 后不再改变
2019 全新版
专题一
坐标图像题
• 识图、读图及用图表示化学变化规律的能力是 近几年中考化学考查的主要能力之一，对这种 能力的考查通常借助坐标图像题来完成。解决 此类问题必须注意以下两点：一是明确题目所 描述的化学情景；二是看懂图像所描述的化学 意义。首先要搞清横、纵坐标表示的意义，然 后分析相关变化过程，对图像涉及的量之间的 关系进行分析，最后再判断各量之间的变化关 系与图像是否符合。重点要抓住关键的三点(起 点、转折点、终点)、曲线的变化趋势及横、纵 坐标的比例关系。 • 注：与溶解度曲线相关的坐标图像题分析详见
• 技巧点拨 从反应曲线判断是酸加入碱还是碱 加入酸：首先要根据图像起点pH的大小来判断 起始溶液的酸碱性，然后根据曲线的走势和pH 的变化确定加入溶液关变化图像
