测量小灯泡的电功率》实验报告单
测量小灯泡的电功率实验报告
《探究——小灯泡的电功率》导学案班级姓名小组同组人【实验目的】测量小灯泡的电功率。
【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。
【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。
【实验电路图】根据实验的目的和原理设计实验电路图，并按电路图连接实物。
【实验器材】小灯泡、电压表、电流表、滑动变阻器、电源、开关、导线。
【实验步骤】1．按电路图连接实物电路。
2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。
3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。
4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。
5.分析实验数据，论证交流得出实验结论。
6．评估交流，断开开关，整理实验器材，写实验报告单。
【注意事项】1．按电路图连接实物电路时注意：（1）连接过程中开关应始终处于断开状态。
（2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。
（3）连接好以后，每个同样检查一遍，保证电路连接正确。
2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。
3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。
4、电压表、电流表使用前要调零，读数时要认清仪表所选量程和对应的分度值，读数时视线要正对刻度盘指针所指位置。
［实验结论］由公式P=IU计算小灯泡的功率。
（将计算结果填入表中，通过分析和比较得出）实验数据（记录）表格：小灯泡的额定电压是［结论］（1）不同电压下，小灯泡的功率。
实际电压越，小灯泡功率越。
（2）小灯泡的亮度由小灯泡的决定，越大，小灯泡越亮。
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告
自查报告。
实验名称，伏安法测小灯泡电功率、电阻。
实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对电路中电功率和电阻的理解。
实验装置，小灯泡、电源、电压表、电流表、导线等。
实验步骤：
1. 将小灯泡接入电路中，连接电源，使电流通过小灯泡。
2. 用电压表测量小灯泡两端的电压，用电流表测量小灯泡的电流。
3. 根据测得的电压和电流计算小灯泡的电功率。
4. 根据欧姆定律计算小灯泡的电阻。
实验结果：
1. 测得小灯泡的电压为3V，电流为0.5A，计算得到电功率为1.5W。
2. 根据欧姆定律计算得到小灯泡的电阻为6Ω。
实验分析，通过实验测量和计算得到的电功率和电阻与小灯泡的理论数值基本吻合，实验结果较为准确。
存在问题，在实验过程中，可能存在测量误差，导致实验结果与理论值有一定偏差。
改进措施，在实验中尽量减小测量误差，提高实验结果的准确性。
结论，通过伏安法测量小灯泡的电功率和电阻，加深了对电路中电功率和电阻的理解，实验结果较为准确，为后续实验和理论学习提供了基础。
测量小灯泡的电功率实验报告
测量小灯泡的电功率实验报告学校姓名实验日期同组人【实验目的】测量小灯泡的电功率。
【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。
【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。
【实验电路图】根据实验的目的和原理设计实验电路图，并按电路图连接实物。
【实验步骤】1．按电路图连接实物电路。
2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。
3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。
4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。
5.分析实验数据，论证交流得出实验结论。
6．评估交流，断开开关，整理实验器材，写实验报告单。
【注意事项】1．按电路图连接实物电路时注意：（1）连接过程中开关应始终处于断开状态。
（2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。
（3）连接好以后，每个同样检查一遍，保证电路连接正确。
2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。
3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。
4、电压表、电流表使用前要调零，读数时要认清仪表所选量程和对应的分度值，读数时视线要正对刻度盘指针所指位置。
［实验结论］由公式P=IU计算小灯泡的功率。
（将计算结果填入表中，通过分析和比较得出）实验数据（记录）表格：小灯泡的额定电压是［结论］（1）不同电压下，小灯泡的功率。
实际电压越，小灯泡功率越。
（2）小灯泡的亮度由小灯泡的决定，越大，小灯泡越亮。

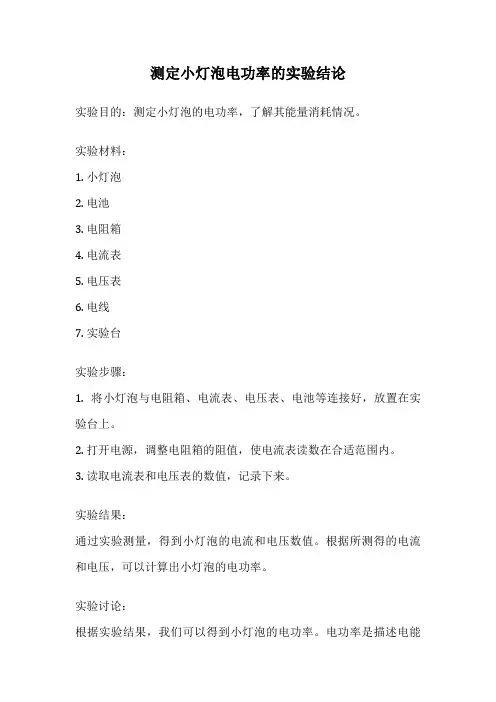

测定小灯泡电功率的实验结论
测定小灯泡电功率的实验结论实验目的：测定小灯泡的电功率，了解其能量消耗情况。
实验材料：1. 小灯泡2. 电池3. 电阻箱4. 电流表5. 电压表6. 电线7. 实验台实验步骤：1. 将小灯泡与电阻箱、电流表、电压表、电池等连接好，放置在实验台上。
2. 打开电源，调整电阻箱的阻值，使电流表读数在合适范围内。
3. 读取电流表和电压表的数值，记录下来。
实验结果：通过实验测量，得到小灯泡的电流和电压数值。
根据所测得的电流和电压，可以计算出小灯泡的电功率。
实验讨论：根据实验结果，我们可以得到小灯泡的电功率。
电功率是描述电能转化率的物理量，单位为瓦特（W）。
在实验中，通过测量电流和电压来计算电功率，公式为P=UI，其中P表示电功率，U表示电压，I表示电流。
实验结论：根据实验结果计算得到的小灯泡电功率为X瓦特。
通过测量和计算，我们了解到小灯泡在工作时消耗的能量大小。
电功率是描述电能转化率的重要指标，能够反映出小灯泡的能量转化效率。
在实际应用中，了解小灯泡的电功率可以帮助我们选择适当的电源和电路设计，以提供足够的电能供应。
此外，通过比较不同灯泡的电功率，我们还可以评估不同灯泡的能效，选择更节能的照明设备。
需要注意的是，电功率只是小灯泡能量消耗的一种指标，与灯泡的亮度、寿命等并不直接相关。
在实际使用中，还需考虑到灯泡的光效、色温等因素，以满足不同的照明需求。
总结：通过本次实验，我们成功测定了小灯泡的电功率，并了解了其能量消耗情况。
电功率作为描述电能转化率的指标，在实际应用中具有重要意义。
通过合理选择灯泡和电路设计，我们可以提高能源利用效率，实现节能照明的目标。
测小灯泡功率实验报告
测小灯泡功率实验报告
实验名称：测小灯泡功率实验报告
实验目的：通过测量小灯泡的功率，掌握功率的计算方法，以及掌握测量小灯泡功率的实验方法。
实验原理：小灯泡的功率可以通过测量其电压和电流来计算得出。
根据功率的定义，功率P等于电压U与电流I的乘积，即P=UI。
实验材料：小灯泡、电压表、电流表、导线等。
实验步骤：
1. 将小灯泡接入电路中，接好电压表和电流表。
2. 打开电路，记录下电压表和电流表的读数。
3. 根据记录的电压和电流数值，利用功率的计算公式P=UI，计算出小灯泡的功率值。
实验结果：通过实验测量，得到小灯泡的电压为3V，电流为0.5A，根据功率计算公式P=UI，计算得到小灯泡的功率为1.5W。
实验分析：通过本次实验，我们掌握了测量小灯泡功率的方法，以及功率的计算公式。
同时也了解到，小灯泡的功率可以通过测量电压和电流来计算得出，这对于我们理解电路中的功率转换和利用具有一定的帮助。
实验总结：本次实验通过测量小灯泡的功率，让我们更加深入地理解了功率的计算方法，并掌握了测量小灯泡功率的实验方法。
同时也加强了我们对电路中功率转换的理解，为今后的学习和实验打下了基础。
测量小灯泡的电功率实验报告学生版
姓名班级
实验题目
测量小灯泡的电功率
实验日期
同组成员
实
骤
1.根据实验要求，设计电路，并画出电路图；
2.为了改变小灯泡的电功率，可以将滑动变阻器与小灯泡联，从而控制小灯泡两段的。
3.根据电路图连接电路，连接电路时开关，闭合开关前将滑动变阻器调到。
电流要从电流表和电压表的接线柱流进，接线柱流出。
4.实验中要测出和，请画出实验记录表，将多次测量结果填入表格。
5.利用公式计算小灯泡的电功率；
6.小灯泡的额定功率是多少？实际功率是多少？小灯泡的亮度由什么决定？
8.讨论交流，得出结论。
7.整理器材。
记录表格：
实验结论
伏安法测小灯泡电功率、电阻实验报告
伏安法测小灯泡电功率、电阻实验报告
实验目的，通过伏安法测量小灯泡的电功率和电阻，加深对伏安法的理解，掌握实验操作技能。
实验仪器，电压表、电流表、小灯泡、导线等。
实验步骤：
1. 将电压表和电流表连接好，使其能够测量电路中的电压和电流。
2. 将小灯泡与电源、电压表、电流表连接成电路。
3. 通过调节电源电压和电流表的量程，使得电路中的电压和电流能够被准确测量。
4. 分别测量小灯泡的电压和电流，并记录下实验数据。
5. 根据测得的电压和电流数据，计算出小灯泡的电功率和电阻数值。
实验结果：
根据实验数据计算得出小灯泡的电功率为5W，电阻为10Ω。
实验结论：
通过本次实验，我们成功地利用伏安法测量了小灯泡的电功率和电阻，并得出了准确的实验结果。
实验结果与小灯泡的标称值相符，证明了伏安法的有效性和准确性。
同时，通过本次实验，我们也加深了对伏安法的理解，掌握了实验操作技能。
存在问题及改进措施：
在实验过程中，我们发现在测量电压和电流时，需要注意电路的连接是否牢固，以及仪器的读数是否准确。
在今后的实验中，我们将更加细致地检查实验装置，以确保实验数据的准确性。
实验人员签名，_________ 日期，_________。
物理人教版九年级全册测量小灯泡的电功率实验报告
实验报告［实验内容］测量小灯泡的电功率［实验目的］测量小灯泡在不同电压下工作时的电功率。
设计实验［实验原理］［实验器材］［实验电路图］进行实验［实验步骤］1、根据电路图连接实物电路；2、闭合开关，调节滑动变阻器，使小灯泡两端电压等于额定电压，观察小灯泡发光情况，记录电流表、电压表示数；3、调节滑动变阻器，使小灯泡两端电压低于额定电压，观察小灯泡发光情况，记录电流表、电压表示数；4、调节滑动变阻器，使小灯泡两端电压为额定电压的1.2倍，观察并记录。
5、实验结束，断开开关，整理实验器材。
［实验数据记录］分析论证1. 把你测量的实际功率与小灯泡的额定功率进行比较，它们是否一定相等？2. 在不同的实际功率下,灯泡的亮度一样吗?3. 你认为小灯泡的亮暗是由什么决定的？交流评估1.实验中最可能出现错误的是哪几个环节？在哪些方面容易出现较大的误差？在实验过程中你发现了哪些新问题？2. 测量小灯泡的电功率时，能不能多次测量求平均值？3. 测量小灯泡的电功率与测量定值电阻的阻值有什么相同点和不同点?当堂检测1、在测量额定电压为“3.8V”的小灯泡的额定功率的实验中，电源电压为6V；小灯泡的功率不超过1.5W，则关于电压表和电流表的量程选择正确的是（）A、0~3V 0~0.6AB、0~15V 0~0.6AC、0~15V 0~3AD、0~3V 0~3A2、某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表、电流表、滑动变阻器、电源、开关、导线等，如图所示：（1）请你在实物图中把电压表连入电路。
（2）开关闭合前，滑动变阻器的滑片应移到端，这样做能对电路起作用，在实验过程中滑动变阻器的另一个作用是。
（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则原因可能是。
（4）排除故障后，再次闭合开关，移动滑动变阻器的滑片，当电压表的示数为2 V 时，电流表的示数如图所示，此时电流为A，小灯泡的功率为W。
测量小灯泡额定功率实验报告单
二、实验电路图：
三、进行实验：
1、按照设计的电路图连接电路，连接电路时开关要断开。
2、检查电路连接无误后，将滑动变阻器的滑片移至阻值最大处。
3、闭合开关，移动滑动变阻器的滑片，使小灯泡在额定电压下发光，观察小灯泡的发光情况，并读出相应的电压值、电流值，记录在表格中，并算出小灯泡的额定电压；
4、调节滑动变阻器的滑片，使小灯泡两端的电压高于额定电压1/5，观察小灯泡的发光情况，并读出相应的电压值、电流值，记录在表格中并算出小灯泡的实际功率；
5、调节滑动变阻器的滑片，使小灯泡两端的电压低于额定电压，观察小灯泡的发光情况，并读出相应的电压值、电流值，记录在表格中并算出小灯泡的实际功率；
6、实验结束后，将电路接线拆开，并整理好仪器。
试验次数
电压表的示数U/V
电流表的示数I/V
灯泡功率P/W
小灯泡的亮度
1
2
3
四、注意事项：
1、连接电路时，开关必须断开；闭合开关前，滑动变阻器的滑片必须置于阻值最大处；开始试验钱要试触检查电路。
实验课题
测量小灯泡的额定功率
实验目的
1、会用伏安法测电功率；
2、进一步熟悉电压表、电流表、滑动变阻器的使用方法。
实验器材
干电池2节（或学生电源1台）、实验用2.5V小灯泡1只、滑动变阻器1个、开关1个、电流表1只、电压表1只、导线若干
实验时间
姓名
探
究
过
程
一、实验原理：
根据欧姆定律P=UI。即测出被测电阻两端的电压和流过它的电流，就可以间接测量出小灯泡的电功率。
测量小灯泡的电功率实验报告
测量小灯泡的电功率实验报告学校姓名实验日期同组人 【实验目的】测量小灯泡的电功率。
【实验要求】分别测量小灯泡在实际电压等于额定电压、略大于额定电压、小于额定电压时的电功率。
【实验原理】根据公式，测出灯泡和，就可以计算出小灯泡的电功率。
【实验电路图】根据实验的目的和原理设计实验电路图，并按电路图连接实物。
【实验器材】 【实验步骤】1．按电路图连接实物电路。
2．合上开关，调节滑动变阻器，使小灯泡两端电压为额定电压，观察小灯泡发光情况，记录电流表、电压表示数。
3．调节滑动变阻器，使小灯泡两端电压为额定电压值的1.2倍，观察灯泡发光情况，记录电流表、电压表示数。
4．调节滑动变阻器，使小灯泡两端电压低于额定电压，观察并做记录。
5.分析实验数据，论证交流得出实验结论。
6．评估交流，断开开关，整理实验器材，写实验报告单。
【注意事项】1．按电路图连接实物电路时注意： （1）连接过程中开关应始终处于断开状态。
（2）根据小灯泡的额定电压值，估计电路中电流、电压的最大值，选择合适的量程，并注意正负接线柱的连接及滑动变阻器正确接法。
（3）连接好以后，每个同样检查一遍，保证电路连接正确。
2．合上开关前，应检查滑动变阻器滑片是否在最大值的位置上，若不是，要弄清楚什么位置是最大位置并调整。
3．调节滑动变阻器的过程中，要首先明白向什么方向可以使变阻器阻值变大或变小，怎么调能使小灯泡两端电压变大或变小。
4、电压表、电流表使用前要调零，读数时要认清仪表所选量程和对应的分度值，读数时视线要正对刻度盘指针所指位置。
［实验结论］ 由公式P=IU计算小灯泡的功率。
（将计算结果填入表中，通过分析和比较得出）实验数据（记录）表格：小灯泡的额定电压是U实 = U额P实 =P额灯正常发光U实＜U额P实P额灯比正常发光_____U实＞U额P实P额灯比正常发光_____灯有可能被______次数实验要求发光情况电流（A）电压（V）电功率（W）1小灯泡在额定电压下工作2小灯泡两端电压是额定电压的1.2倍3小灯泡两端电压低于额定电压 ［结论］ （1）不同电压下，小灯泡的功率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
九年级物理实验报告
班级
：九年（ ）班 姓名: ________ 日期：____年____月___日 实验名称：《测量小灯泡的电功率》 一、实验目的：用_______测量小灯泡的电功率
二、实验器材: 电源、开关、导线(若干条)、小灯泡、_________、 ________、 ____________。
三、实验原理：_______
四、 实验电路图：画在右边的方框内 五、实验步骤：
（1）按电路图连接电路。
注意连接过程中， 开关应该是__________的，滑动变阻器的滑片应该移至阻值_________处。
（2）检查电路无误后，闭合开关S ，移动滑动变阻器的滑片,使小灯泡的两端的电压等于额定电压,读出电流表的示数，观察小灯泡的发光情况，并填入对应的表格中。
（3）继续移动滑片，使小灯泡的两端的电压高于额定电压,读出电流表的示数，观察小灯泡的发光情况，并填入对应的表格中。
（4）继续移动滑片，使小灯泡的两端的电压低于额定电压,读出电流表的示数，观察小灯泡的发光情况，并填入对应的表格中。
（
5）断开开关，整理器材。
六、实验数据记录表格： （U 额=2.5v ） 七、分析与论证（结论）
当U 实=U 额 时, P 实 P 额 ，正常发光 当U 实>U 额时, P 实 P 额 ，比正常发光更亮
当U
实<U
额
时, P
实
P
额
，比正常发光更暗
不同电压下，小灯泡的实际功率，同一只灯泡，实际电压越大，小灯泡实际功率越。
灯泡的亮度取决于功率，功率越大，小灯泡越。
八、课后思考：
1、本实验中的滑动变阻器有什么作用？
答：（1.）保护________，（ 2.）改变小灯泡两端的_______，便于多次实验,测出小灯泡在不同电压下的 _______ .
2.连接电路时开关应 .滑动变阻器的滑片应处于阻值的位置。
滑动变阻器接法应。
3. 这个实验装置与我们做过的哪个实验很相似？你能计算出电阻吗？取平均值减小误差，本实验需要吗？为什么？
4、、在该实验中，某同学在连接滑动变阻器时，由于粗心，连接的电路闭合开关后，移动变阻器的滑片时并不能改变灯泡的亮度，请你根据以下情况来判断该同学的连接过程中分别出现了何种错误？
（1）小灯泡始终都很亮时，原因：。
（2）小灯泡始终都很暗时，原因：。
5、在测量2.5V的小灯泡的功率的实验中：（1）在连接电路时，开关应该是_____的。
（2）某同学在连接电路时还有导线没连，请你替他连上。
（3）连接好电路，闭合开关，调节滑动变阻器，使电压表的示数为_____V时，灯泡正常发光。
此时电流如图所示为_____ A，小灯泡的额定功率是_____W.。
