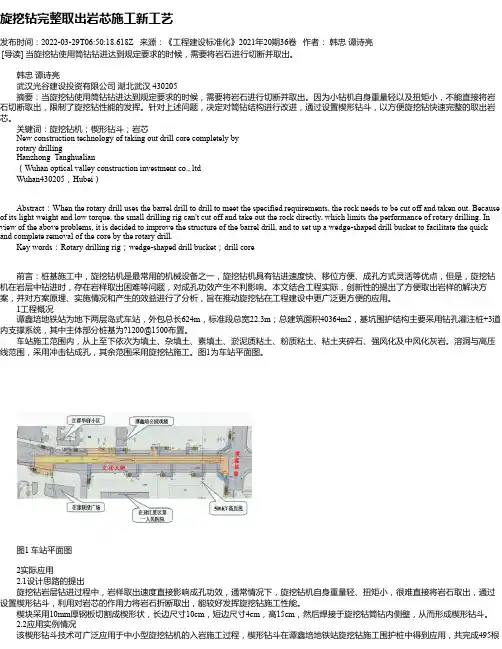

旋挖钻完整取出岩芯施工新工艺
旋挖钻完整取出岩芯施工新工艺发布时间：2022-03-29T06:50:18.618Z 来源：《工程建设标准化》2021年20期36卷作者：韩忠谭诗亮[导读] 当旋挖钻使用筒钻钻进达到规定要求的时候，需要将岩石进行切断并取出。
韩忠谭诗亮武汉光谷建设投资有限公司湖北武汉 430205摘要：当旋挖钻使用筒钻钻进达到规定要求的时候，需要将岩石进行切断并取出。
因为小钻机自身重量轻以及扭矩小，不能直接将岩石切断取出，限制了旋挖钻性能的发挥。
针对上述问题，决定对筒钻结构进行改进，通过设置楔形钻斗，以方便旋挖钻快速完整的取出岩芯。
关键词：旋挖钻机；楔形钻斗；岩芯New construction technology of taking out drill core completely byrotary drillingHanzhong Tanghualian（Wuhan optical valley construction investment co., ltdWuhan430205，Hubei）Abstract：When the rotary drill uses the barrel drill to drill to meet the specified requirements, the rock needs to be cut off and taken out. Because of its light weight and low torque, the small drilling rig can't cut off and take out the rock directly, which limits the performance of rotary drilling. In view of the above problems, it is decided to improve the structure of the barrel drill, and to set up a wedge-shaped drill bucket to facilitate the quick and complete removal of the core by the rotary drill.Key words：Rotary drilling rig；wedge-shaped drill bucket；drill core前言：桩基施工中，旋挖钻机是最常用的机械设备之一，旋挖钻机具有钻进速度快、移位方便、成孔方式灵活等优点，但是，旋挖钻机在岩层中钻进时，存在岩样取出困难等问题，对成孔功效产生不利影响。
人工挖孔桩岩芯取样方案
人工挖孔桩岩芯取样方案一、工程概况本工程为_____项目，位于_____，总建筑面积为_____平方米。
建筑结构形式为_____，基础采用人工挖孔桩。
人工挖孔桩共计_____根，桩径为_____，桩长为_____。
本次岩芯取样的目的是为了检验桩端持力层的岩石质量和完整性，确保桩基的承载力满足设计要求。
二、编制依据1、《建筑地基基础设计规范》（GB 50007-2011）2、《建筑桩基技术规范》（JGJ 94-2008）3、《岩土工程勘察规范》（GB 50021-2001）（2009 年版）4、本工程的地质勘察报告5、本工程的施工图纸三、取样数量及位置1、取样数量根据相关规范和设计要求，人工挖孔桩岩芯取样数量不少于总桩数的 10%，且不少于 3 根。
本工程拟取样_____根。
2、取样位置取样位置应选择在桩端以下 3 倍桩径且不小于 5 米的范围内，且应在桩端持力层厚度较大的部位进行。
具体取样位置应根据地质勘察报告和现场实际情况，由建设单位、监理单位、施工单位和勘察单位共同确定。
四、取样设备及工具1、取样设备采用岩芯钻机进行取样，钻机型号为_____，最大钻进深度为_____米。
2、取样工具（1）钻头：根据岩石的硬度和完整性，选择合适的钻头，如金刚石钻头、合金钻头等。
（2）岩芯管：采用无缝钢管制作，内径为_____，长度为_____米。
（3）取芯器：采用单动双管取芯器，确保岩芯的采取率和完整性。
（4）其他工具：包括钻杆、钻铤、泥浆泵、泥浆搅拌机、水箱等。
五、取样方法及步骤1、场地准备在取样前，应清理场地，确保钻机有足够的工作空间和稳定的基础。
同时，应接通水电，准备好泥浆池和排浆沟。
2、钻机安装将钻机安装在预定的取样位置，调整钻机的水平度和垂直度，使其满足钻进要求。
安装好钻杆、钻铤和钻头等部件，并连接好泥浆循环系统。
3、钻进启动钻机，采用低速、轻压的方式进行钻进。
在钻进过程中，应根据岩石的性质和钻进情况，及时调整钻进参数，如转速、压力、泥浆比重等。
桩基钻芯取样规范
桩基钻芯取样规范桩基钻芯取样是指在桩基施工过程中，通过使用钻具将钻芯采取下来并保存，以供后续分析和检测使用的操作。
钻芯取样的质量和规范性对于桩基工程的质量和安全有着重要的影响。
以下是关于桩基钻芯取样的规范要求：1. 选取适当的取样方法：根据桩基工程设计和地质条件，选择合适的钻具和取样方法。
常见的钻具包括旋转回转式钻机、震动钻机等。
取样方法有取心式取样、取筒式取样等。
2. 钻具的选用与维护：使用适当的钻具进行钻芯取样，并对钻具进行维护和保养，保证其切削性能和使用寿命。
钻具在使用过程中要定期检查，钻头磨损过大时要及时更换。
3. 取样点的确定：钻芯取样的位置应根据桩基工程设计要求来确定。
取样点的选择应充分考虑地层的特性，注重代表性和均匀性，避免取样点受到邻近工程施工影响。
4. 取芯操作规范：操作人员应具备相关的技术知识和操作经验，熟悉钻芯取样的操作规范。
在进行钻芯取样过程中，要保持较稳定的进尺速度，避免对取样点造成过大的影响。
5. 钻芯的保护和保存：钻芯取样后，应及时对钻芯进行保护和保存。
钻芯应放置在干燥、无风化的环境中，并进行正确的标识和编号，以便后续分析和检测使用。
6. 取样记录和报告：在进行钻芯取样时，应及时记录相关的取样信息，包括取样点的坐标、地层情况、取样深度等。
并根据取样结果编制取样报告，详细描述钻芯的特征、质量和使用情况。
7. 质量控制与质量评估：桩基钻芯取样的结果应进行质量控制和质量评估。
可以通过岩土实验室进行钻芯样品的分析和检测，如颗粒分析、抗压强度等。
总之，桩基钻芯取样是桩基工程中非常重要的一环，取样的质量和规范性直接关系到工程的质量和安全。
因此，在进行钻芯取样时，必须严格按照规范要求进行操作，并进行相应的质量控制和质量评估。
人工挖孔桩岩芯取样方案
人工挖孔桩岩芯取样方案一、编制依据1、建筑地基基础设计规范；2、建筑工程基础施工及验收规范；3、渝兴产业基地拓展区地质勘察报告；4、渝兴产业基地拓展区B标基础施工图。
二、工程概况1、建筑概况渝兴产业基地拓展区B标（5﹟、7﹟、10﹟、11﹟楼以及地下车库43-85轴）工程位于重庆北部新区大竹林。
建筑面积约9.7万m2，工程造价约1194万元。
本工程5#、10#、11#楼均为地上8层工业厂房， 7#楼为地上25层办公楼。
5#楼建筑面积为7179.11m2，一层层高5.7米，标准层层高3.9米，建筑高度33m；10#楼建筑面积18876.61 m2，一层层高5.7米，标准层层高3.9米，建筑高度33m；11#楼建筑面积18876.68 m2，一层层高5.7米，标准层层高3.9米，建筑高度33m；7#楼建筑面积27366.48m2，建筑高度98.25m；地下车库建筑面积约为18600m2，负3层及负二层层高5.7米，负一层层高4米。
2、结构概况1、本工程基础为人工挖孔嵌岩桩及独立柱基础，基础设计等级为乙级，基础安全等级为二级。
7#、10#、11#楼基础设计为人工挖孔嵌岩桩，电梯井部位为筏板基础，桩基共139根，其中7#楼20根，10#楼61根，11#楼58根。
基础以中风化岩层为持力层，基础均嵌入中风化岩层。
中等风化砂质泥岩天然单轴抗压强度标准值为6.55MPa, 中等风化砂质泥岩承载力特征值为1.209MPa。
2、桩（墩）长不小于3.0米。
同时应注意控制基础底标高, 保证相邻基础的基础底高差小于其基础底边缘水平净距。
3、人工挖孔桩最小桩径900mm，最大桩径1900mm，部分桩为椭圆桩。
4、护壁每段长1米，下端厚度100,上端厚度150,护壁混凝土采用C30。
5、砼强度等级：桩（墩）为 C30，垫层:C30 基础封底：C30。
6、主筋保护层厚度：桩（墩）为50mm。
7、桩终孔时，应进行桩端持力层检验，并应视岩性检验桩底下3D或5米深度范围内有无空洞、破碎带、软弱夹层等不良地质条件。
旋挖桩岩芯取样方案
目录一、编制依据二、工程概况1、建筑概况2、结构概况三、地基岩石（泥岩）承载力检验取样标准四、取样方案五、旋挖桩岩芯取样平面布置图一、编制依据1、《建筑地基基础设计规范》GB50007—2011；2、《建筑地基基础工程施工质量验收规范》GB50202—2002；3、《建筑桩基技术规范》JGJ94—2008；4、《建筑基桩检测技术规范》JGJ 106—2003；5、重庆市工程建设标准《建筑地基基础设计规范》DBJ50—047—2006；6、重庆铁路口岸一期整车进口口岸项目《超前地质钻探报告》；7、重庆铁路口岸一期整车进口口岸项目基础施工图。
二、工程概况1、建筑概况该工程位于重庆沙坪坝区土主镇，重庆西永组团J分区。
拟建重庆铁路口岸一期整车进口口岸项目建设总用地面积约75000 m2，主要建设内容：口岸围网内：仓库、罚没库、海关检疫管理用房等（总建筑面积约13000 m2）；区内道路；进口整车待检场、查验场及停车场；景观绿化；围网（约1500m）、卡口等设施建设项目。
2、结构概况1）、 1#楼：1#楼部分为带一层地下室地上2层框架结构，嵌固端为地下室顶面；另一部分为门式刚架。
基础形式采用旋挖灌注桩基础，桩顶用承台、地梁连接。
（1）承台最大截面尺寸为4450×2100mm，高度为1200mm。
（2）地梁最大截面尺寸为1400×700mm。
基础持力层为中风化泥岩。
中风化泥岩的天然单轴抗压强度不小于7.44Mpa。
地梁及桩基的砼强度等级均为C30，地梁垫层厚度为10cm，砼强度为C20。
主筋保护层厚度:基桩为50mm,基础梁为35mm,挡墙为20mm。
2）、2#楼：2#楼为门式刚架轻型房屋钢结构。
基础结构采用旋挖灌注桩基础。
（1）桩基形为圆桩，桩顶设置桩帽，桩径800、1200mm，孔桩嵌岩深度按三倍桩径控制，基础持力层为中风化泥岩。
中风化泥岩的天然单轴抗压强度不小于 5.14Mpa。
桩顶（含桩帽）标高为地坪下450mm，桩帽高度800～1000mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋挖桩岩芯取样方案
目录
一、编制依据
二、工程概况
1、建筑概况
2、结构概况
三、地基岩石（泥岩）承载力检验取样标准
四、取样方案
五、旋挖桩岩芯取样平面布置图
一、编制依据
1、《建筑地基基础设计规范》GB50007—2011；
2、《建筑地基基础工程施工质量验收规范》GB50202—2002；
3、《建筑桩基技术规范》JGJ94—2008；
4、《建筑基桩检测技术规范》JGJ 106—2003；
5、重庆市工程建设标准《建筑地基基础设计规范》DBJ50—047
—2006；
6、重庆铁路口岸一期整车进口口岸项目《超前地质钻探报告》；
7、重庆铁路口岸一期整车进口口岸项目基础施工图。
二、工程概况
1、建筑概况
该工程位于重庆沙坪坝区土主镇，重庆西永组团J分区。
拟建重庆铁路口岸一期整车进口口岸项目建设总用地面积约75000 m2，主要建设内容：口岸围网内：仓库、罚没库、海关检疫管理用房等（总建筑面积约13000 m2）；区内道路；进口整车待检场、查验场及停车场；景观绿化；围网（约1500m）、卡口等设施建设项目。
2、结构概况
1）、 1#楼：1#楼部分为带一层地下室地上2层框架结构，嵌固端为地下室顶面；另一部分为门式刚架。
基础形式采用旋挖灌注桩基础，桩顶用承台、地梁连接。
（1）承台最大截面尺寸为4450×2100mm，高度为1200mm。
（2）地梁最大截面尺寸为1400×700mm。
基础持力层为中风化泥岩。
中风化泥岩的天然单轴抗压强度不小于7.44Mpa。
地梁及桩基的砼强度等级均为C30，地梁垫层厚度为10cm，砼强度为C20。
主筋保护层厚度:基桩为50mm,基础梁为35mm,挡墙为20mm。
2）、2#楼：2#楼为门式刚架轻型房屋钢结构。
基础结构采用旋挖灌注桩基础。
（1）桩基形为圆桩，桩顶设置桩帽，桩径800、1200mm，孔桩嵌岩深度按三倍桩径控制，基础持力层为中风化泥岩。
中风化泥岩的天然单轴抗压强度不小于 5.14Mpa。
桩顶（含桩帽）标高为地坪下450mm，桩帽高度800～1000mm。
（2）桩的混凝土强度等级为C30,地梁为C30,地梁底部标高至桩顶标高范围内桩基础混凝土强度等级同地梁混凝土等级；钢柱下混凝土短柱强度等级为C30,承台混凝土强度等级为C30,挡墙为C30,基础垫层为C15。
所有地梁下采用100mm厚C15砼垫层，垫层出基础宽度100mm。
主筋保护层厚度:桩为50mm,地梁为35mm,承台为50mm,挡墙为30mm。
3）、3#、4#楼：3#楼为混凝土框架结构及钢桁架组成，其中混凝土部分为单层框架结构，层高4.8m，柱网5.1mx7.65m； 4#楼由左右两侧混凝土框架及屋顶网架组成；其中混凝土部分为单层框架，层高6.7m，柱网5.0mx3.9m。
基础形式采用旋挖桩基础。
桩基直径为900mm、1000mm。
基础持力层为中风化泥岩，中风化泥岩的天然单轴抗压强度
不小于5.14Mpa。
基础的砼强度等级均为C30，基础垫层为C15。
三、地基岩石（泥岩）承载力检验取样标准（见下表）
四、取样方案
1、取样标准：根据GB50007—2011、GB50202—200
2、JGJ94—2008、DBJ50—047—2006的相关规定，结合本工程持力层的地质情况和基础设计情况，以及考虑办公楼和仓库的差异，结合工程实施工段划分等情况，保证所有取样样桩具有充分代表性。
2、抽样频率：按不低于桩总数量10%的抽样频率抽取
3、取样数量：1#楼的73根桩，按不低于桩总数量10%的抽样频率抽取，共确定取样8组；2#楼的52根桩，按不低于桩总数量10%的抽样频率抽取，共确定取样5组；3#楼10根桩抽2组，4#楼八根桩抽2组。
4、具体取样桩号(自编号详附图《旋挖桩基础自编号示意图》）：
⑴、1#楼：3#桩、48#桩、62#桩、41#桩、53#桩、71#桩、50#桩、12#桩；
⑵、2#楼：44#桩、21#桩、36#桩、39#桩、45#桩、；
⑶、3#楼：4#桩、10#桩；
⑷、4#楼：5#桩、8#桩；
5、岩芯取样的控制：当取样桩的施工掘进至设计嵌岩持力层后(根据以往的施工经验，先行初步判定嵌岩持力层是否能达到设计强度，及时会同监理、业主代表进行现场见证取样，每桩钻取不少于3个标准试件(Φ150的圆柱体,且完整段长度不小于150㎜)。
五、附《旋挖桩岩芯取样平面布置图》。
