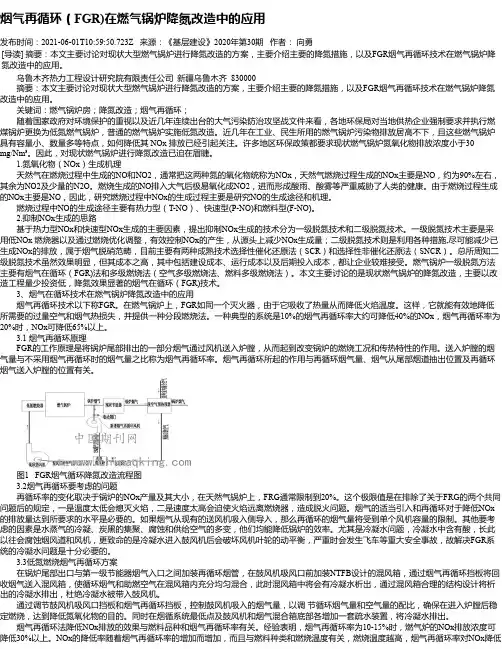

烟气再循环（FGR)在燃气锅炉降氮改造中的应用
烟气再循环（FGR)在燃气锅炉降氮改造中的应用发布时间：2021-06-01T10:59:50.723Z 来源：《基层建设》2020年第30期作者：向勇[导读] 摘要：本文主要讨论对现状大型燃气锅炉进行降氮改造的方案，主要介绍主要的降氮措施，以及FGR烟气再循环技术在燃气锅炉降氮改造中的应用。
乌鲁木齐热力工程设计研究院有限责任公司新疆乌鲁木齐 830000摘要：本文主要讨论对现状大型燃气锅炉进行降氮改造的方案，主要介绍主要的降氮措施，以及FGR烟气再循环技术在燃气锅炉降氮改造中的应用。
关键词：燃气锅炉房；降氮改造；烟气再循环；随着国家政府对环境保护的重视以及近几年连续出台的大气污染防治攻坚战文件来看，各地环保局对当地供热企业强制要求并执行燃煤锅炉更换为低氮燃气锅炉，普通的燃气锅炉实施低氮改造。
近几年在工业、民生所用的燃气锅炉污染物排放居高不下，且这些燃气锅炉具有容量小、数量多等特点，如何降低其 NOx 排放已经引起关注。
许多地区环保政策都要求现状燃气锅炉氮氧化物排放浓度小于30mg/Nm³。
因此，对现状燃气锅炉进行降氮改造已迫在眉睫。
1.氮氧化物（NOx）生成机理天然气在燃烧过程中生成的NO和NO2，通常把这两种氮的氧化物统称为NOx，天然气燃烧过程生成的NOx主要是NO，约为90%左右，其余为NO2及少量的N2O。
燃烧生成的NO排入大气后极易氧化成NO2，进而形成酸雨、酸雾等严重威胁了人类的健康。
由于燃烧过程生成的NOx主要是NO，因此，研究燃烧过程中NOx的生成过程主要是研究NO的生成途径和机理。
燃烧过程中NO的生成途径主要有热力型（T-NO）、快速型(P-NO)和燃料型(F-NO)。
2.抑制NOx生成的思路基于热力型NOx和快速型NOx生成的主要因素，提出抑制NOx生成的技术分为一级脱氮技术和二级脱氮技术。
一级脱氮技术主要是采用低NOx 燃烧器以及通过燃烧优化调整，有效控制NOx的产生，从源头上减少NOx生成量；二级脱氮技术则是利用各种措施,尽可能减少已生成NOx的排放，属于烟气脱硝范畴，目前主要有两种成熟技术选择性催化还原法（SCR）和选择性非催化还原法（SNCR）。

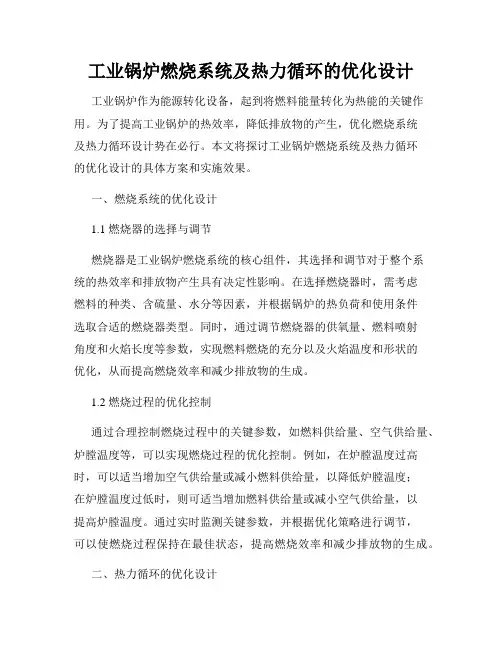

工业锅炉燃烧系统及热力循环的优化设计
工业锅炉燃烧系统及热力循环的优化设计工业锅炉作为能源转化设备，起到将燃料能量转化为热能的关键作用。
为了提高工业锅炉的热效率，降低排放物的产生，优化燃烧系统及热力循环设计势在必行。
本文将探讨工业锅炉燃烧系统及热力循环的优化设计的具体方案和实施效果。
一、燃烧系统的优化设计1.1 燃烧器的选择与调节燃烧器是工业锅炉燃烧系统的核心组件，其选择和调节对于整个系统的热效率和排放物产生具有决定性影响。
在选择燃烧器时，需考虑燃料的种类、含硫量、水分等因素，并根据锅炉的热负荷和使用条件选取合适的燃烧器类型。
同时，通过调节燃烧器的供氧量、燃料喷射角度和火焰长度等参数，实现燃料燃烧的充分以及火焰温度和形状的优化，从而提高燃烧效率和减少排放物的生成。
1.2 燃烧过程的优化控制通过合理控制燃烧过程中的关键参数，如燃料供给量、空气供给量、炉膛温度等，可以实现燃烧过程的优化控制。
例如，在炉膛温度过高时，可以适当增加空气供给量或减小燃料供给量，以降低炉膛温度；在炉膛温度过低时，则可适当增加燃料供给量或减小空气供给量，以提高炉膛温度。
通过实时监测关键参数，并根据优化策略进行调节，可以使燃烧过程保持在最佳状态，提高燃烧效率和减少排放物的生成。
二、热力循环的优化设计2.1 热力循环系统的选型与布局热力循环系统是工业锅炉热能转化和传递的关键环节。
合理选择热力循环系统的类型和布局，可有效提高热能利用效率。
常见的热力循环系统包括蒸汽循环和热水循环等。
在选择热力循环系统时，需考虑锅炉的热负荷、介质的性质以及运行条件等因素，并根据实际情况选取最佳的热力循环系统。
在热力循环系统的布局过程中，应考虑传热过程的紧凑性、热损失的最小化，以及循环泵的合理设置等，从而减少能量的损失和系统的综合成本。
2.2 热力循环系统的调节与优化通过对热力循环系统的调节和优化，可以进一步提高热能利用效率和运行稳定性。
在实际操作中，可以通过调节循环泵的流量和压力，以及换热器的结构和参数等方式，实现热力循环系统的优化控制。
工业锅炉控制系统设计
工业锅炉控制方案设计学生学号：学生姓名：曹新龙专业班级：自动化12102班指导老师：赵莹萍目录引言 (4)1文献综述 (5)1.1锅炉的基本构造 (5)1.2锅炉的工作原理及过程 (6)1.2.1燃料的燃烧过程 (7)1.2.2水的汽化过程 (7)1.2.3烟气向水的传热过程 (7)2总体方案设计 (9)2.1蒸汽温度控制系统 (9)2.2蒸汽压力控制系统 (9)2.3汽包液位控制系统 (10)2.4炉膛负压控制系统 (11)2.5报警系统 (11)3具体方案实施 (13)3.1控制系统的硬件选型 (13)3.1.1传感器的选型 (13)3.1.2变送器 (14)3.1.3常规控制器的控制规律及其选择 (14)3.1.4变频器 (14)3.1.5测速发电机 (15)3.1.6计算机控制模块 (15)3.1.7控制系统具体选型 (15)具体选型见表3.1和表3.2所示。
(15)3.2硬件组成 (20)3.3软件组成 (21)3.4控制台 (21)参考文献 (23)引言锅炉是国民经济中主要的供热设备之一。
电力,机械，冶金，化工，纺织，造纸，食品等工业和民用采暖都需要锅炉供给大量的蒸汽。
各种工业的生产性质与规模不同，工业和民用采暖的规模大小也不一样，因此所需的锅炉容量，蒸汽参数，结构，性能方面也不尽相同。
锅炉是供热之源，锅炉机器设备的任务在于安全，可靠，有效地把燃料的化学能转化成热能，进而将热能传递给水，以生产热水和蒸汽。
为了提高热量及效率，锅炉向着高压，高温和大容量等方向发展。
供热锅炉，除了生产工艺有特殊要求外，所生产的热水不需要过高温的压力和温度，容量也无需很大。
随着生产的发展，锅炉日益广泛的应用于工业生产的各个领域，成为发展国民经济的重要热工设备之一。
在现代化的建设中，能源的需求是非常大的，然而我国的能源利用率极低，所以提高锅炉的热效率，具有极为重要的实际意义。
此外，锅炉是否能应地制宜地有效地燃用地方燃料，并满足环境保护的各项要求而努力解决烟尘污染问题，以提高操作管理水平，减轻劳动强度，保证锅炉额定运行及运行效率，安全可靠地供热等课题。
燃气锅炉烟气再循环对能效影响的实证研究
ｄｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００４－２７５Ｘ ２０２０ ０７ ０４３燃气锅炉烟气再循环对能效影响的实证研究顾舒扬（贵州省特种设备检验检测院，贵州 贵阳 ５５００００）摘 要：通过实际测试案例进行分析，为各地区燃气工业锅炉节能减排工作的共同推进提供参考。
关键词：大气污染物；ＮＯｘ；热效率 中图分类号：ＴＱ４２７ ２６ 文献标识码：Ａ 文章编号：１００４－２７５Ｘ（２０２０）０７－１０５－０２ＥｍｐｉｒｉｃａｌＳｔｕｄｙｏｎｔｈｅＥｆｆｅｃｔｏｆＧａｓＩｎｄｕｓｔｒｙＢｏｉｌｅｒＦＧＲＴｅｃｈｎｏｌｏｇｙ（ＦｌｕｅＧａｓＲｅｃｙｃｌｅ）ｏｎＢｏｉｌｅｒＥｎｅｒｇｙＥｆｆｉｃｉｅｎｃｙＧｕＳｈｕｙａｎｇ（ＧｕｉｚｈｏｕＳｐｅｃｉａｌＥｑｕｉｐｍｅｎｔＩｎｓｐｅｃｔｉｏｎａｎｄＩｎｓｐｅｃｔｉｏｎＩｎｓｔｉｔｕｔｅ，ＧｕｉｚｈｏｕＧｕｉｙａｎｇ５５００００） Ａｂｓｔｒａｃｔ：Ｔｈｉｓｅｘｉｓｔｓｉｎｔｈｅｉｍｐｌｅｍｅｎｔａｔｉｏｎｏｆｂｏｉｌｅｒｅｍｉｓｓｉｏｎｔｅｓｔｉｎｇｏｒｅｎｅｒｇｙ－ｓａｖｉｎｇｔｅｓｔｉｎｇ，ｔｈｅｒｅｍａｙｂｅｑｕａｌｉｆｉｅｄｅ ｍｉｓｓｉｏｎｅｎｅｒｇｙ－ｓａｖｉｎｇｕｎｑｕａｌｉｆｉｅｄｏｒｅｎｅｒｇｙ－ｓａｖｉｎｇｑｕａｌｉｆｉｅｄｅｍｉｓｓｉｏｎｕｎｑｕａｌｉｆｉｅｄｓｉｔｕａｔｉｏｎ Ｔｈｉｓａｒｔｉｃｌｅｗｉｌｌａｎａｌｙｚｅｔｈｒｏｕｇｈｔｈｅａｃｔｕａｌｔｅｓｔｃａｓｅ，Ｉｔｐｒｏｖｉｄｅｓａｒｅｆｅｒｅｎｃｅｆｏｒｔｈｅｃｏｍｍｏｎｐｒｏｍｏｔｉｏｎｏｆｅｎｅｒｇｙｓａｖｉｎｇａｎｄｅｍｉｓｓｉｏｎｒｅｄｕｃｔｉｏｎｏｆｇａｓｉｎｄｕｓｔｒｙｂｏｉｌｅｒｓｉｎｖａｒｉｏｕｓｒｅｇｉｏｎｓ Ｋｅｙｗｏｒｄｓ：ａｉｒｐｏｌｌｕｔａｎｔｓ；ＮＯｘ；ｔｈｅｒｍａｌｅｆｆｉｃｉｅｎｃｙ１ 概述 目前，国家对燃气工业锅炉的大气污染物排放的主要控制指标为ＮＯｘ、ＳＯ２、烟气黑度和颗粒物浓度。

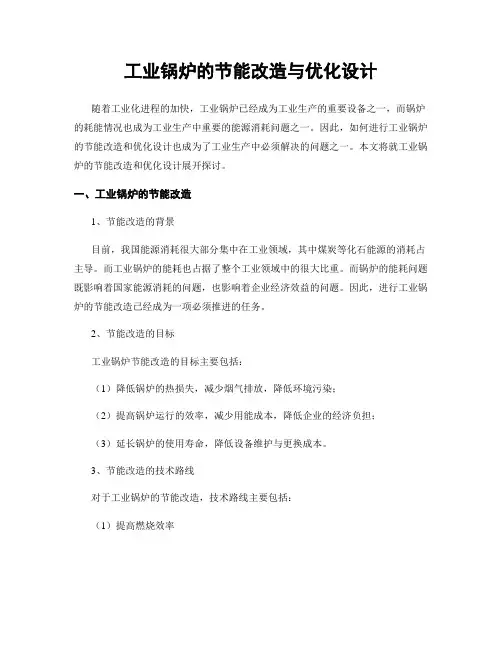

工业锅炉的节能改造与优化设计
工业锅炉的节能改造与优化设计随着工业化进程的加快，工业锅炉已经成为工业生产的重要设备之一，而锅炉的耗能情况也成为工业生产中重要的能源消耗问题之一。
因此，如何进行工业锅炉的节能改造和优化设计也成为了工业生产中必须解决的问题之一。
本文将就工业锅炉的节能改造和优化设计展开探讨。
一、工业锅炉的节能改造1、节能改造的背景目前，我国能源消耗很大部分集中在工业领域，其中煤炭等化石能源的消耗占主导。
而工业锅炉的能耗也占据了整个工业领域中的很大比重。
而锅炉的能耗问题既影响着国家能源消耗的问题，也影响着企业经济效益的问题。
因此，进行工业锅炉的节能改造已经成为一项必须推进的任务。
2、节能改造的目标工业锅炉节能改造的目标主要包括：（1）降低锅炉的热损失，减少烟气排放，降低环境污染；（2）提高锅炉运行的效率，减少用能成本，降低企业的经济负担；（3）延长锅炉的使用寿命，降低设备维护与更换成本。
3、节能改造的技术路线对于工业锅炉的节能改造，技术路线主要包括：（1）提高燃烧效率燃烧效率的提高能够减少燃料消耗、降低烟气排放，进而减少对环境的影响。
为实现燃烧效率的提高，可以采用优良的燃烧器、燃油挤压装置等装置。
此外，采用较为高效的燃烧控制技术，进行燃烧的优化处理也是必不可少的。
（2）提高锅炉的传热效率传热效率是反映锅炉热能利用率的重要指标。
在现有工业锅炉中，会存在着许多角落的热传递过程不良、低效率的情况。
针对这一情况，可以采用创新设计，采用高效节能的传热元件技术等，提高锅炉的传热效率。
（3）提高锅炉的热力匹配工业生产中存在着不同工艺流程所需要的热量大小不同的情况，因此需要对锅炉进行热力匹配的调整，提高自燃热力损失的利用效率，实现锅炉热能的最大化利用。
二、工业锅炉的优化设计针对现有的工业锅炉的一些技术问题和缺陷，进行优化设计已经成为了提高工业锅炉效率的重要方法之一。
下面我们就来看看工业锅炉优化设计的主要内容。
1、热力计算模型的建立热力计算模型是进行锅炉优化设计中的重要基础，采用流体力学模型和传热模型等技术，确定锅炉的内部优化热力设计方案，从而实现锅炉能耗的合理化降低。
燃气锅炉低氮排放技术改造实践
燃气锅炉低氮排放技术改造实践发布时间：2021-01-15T14:15:05.640Z 来源：《基层建设》2020年第25期作者：常振楠[导读] 摘要：根据国家《大气污染防治行动计划》、《锅炉大气污染物排放标准》新的要求，从2020年1月1日起，所有燃气锅炉氮氧化物排放水平应控制在50mg/m3以内，为响应政府号召，根据某大楼实际情况，对大楼使用的4台燃气锅炉进行低氮排放改造，选择了加装烟气循环FGR系统，以减低氮氧化合物的排放，经过一段时间运行，第3方检测，达到了国家规定的锅炉氮氧化物排放水平应控制在50mg/m3以内。
陕西中烟工业有限责任公司宝鸡卷烟厂陕西宝鸡 721013摘要：根据国家《大气污染防治行动计划》、《锅炉大气污染物排放标准》新的要求，从2020年1月1日起，所有燃气锅炉氮氧化物排放水平应控制在50mg/m3以内，为响应政府号召，根据某大楼实际情况，对大楼使用的4台燃气锅炉进行低氮排放改造，选择了加装烟气循环FGR系统，以减低氮氧化合物的排放，经过一段时间运行，第3方检测，达到了国家规定的锅炉氮氧化物排放水平应控制在50mg/m3以内。
关键词：锅炉燃烧器；低氮排放；技术改造引言一、氮氧化物的危害空气中的氮氧化物随人体呼吸而进入呼吸道、肺部，因属酸性气体，依照化学特性，会对人体的呼吸道、肺部造成伤害，从而驱赶血红蛋白中的氧气并代替其位置，造成人体免疫力下降，甚至诱发疾病，年龄幼小，身体自身正在生长发育，吸入的氮氧化物将破坏肺部发育。
环境空气中的氮氧化物主要为NO、NO2，在空气中的雾滴、氧气的作用下，引发光化学烟雾和酸雨，给建筑物、设备设施造成腐蚀。
二、工艺改造方案1.改造方案分析燃气锅炉由于天然气的理化特性导致其主要的污染物为氮氧化物。
主要通过改进燃烧技术来降低燃烧过程中NOx的生成与排放，其主要途径有：降低燃料周围的氧浓度，减小炉内过剩空气系数，降低炉内空气总量，或减小一次风量及挥发分燃尽前燃料与二次风的混和，降低着火区段的氧浓度；在氧浓度较低的条件下，维持足够的停留时间，抑制燃料中的氮生成NOx，同时还原分解已生成的NOx；在空气过剩的条件下，降低燃烧温度，减少热力型NOx的生成。
FGR有机热载体锅炉使用中的问题及其解决措施
FGR有机热载体锅炉使用中的问题及其解决措施江苏南京 210000摘要：本文主要介绍FGR有机热载体锅炉系统组成及工作原理，和在投入使用中所遇到的各种问题，例如露点腐蚀、氧含量不可控、氮氧化物排放不稳定等，根据各自对应的问题分析具体原因并提出合理解决方案，以此形成经验给同类型设备日常检查维修管理等提供案例分析。
关键词：FGR 露点腐蚀氮氧化物氧含量针对当前政府出台的环保政策和近年以来越来越高的大气污染治理要求，各地环保部门要求当地企业必须将燃煤锅炉更换为低氮燃气锅炉，在用普通的燃气锅炉也必须要进行低氮改造。
在这样的背景之下本公司于2021.1.27将原普通的燃气锅炉更换为FGR有机热载体锅炉，响应节能减排低氮的号召。
与旧系统相比较，改变在于将原有燃烧器及炉体更换，增加空气预热器等FGR系统，实现低氮排放。
1、FGR有机热载体锅炉系统组成及工作原理锅炉系统由炉管本体、燃烧器组件、导热油循环泵、高位油槽、低位油槽、注油泵、鼓风机、空气预热器、安全附件装置等组成。
如图1所示。
图1. 锅炉循环系统锅炉本体是瓦斯与空气混合在炉膛内燃烧，产生热量后传递给导热油，分别以辐射和对流的这两种方式。
导热油被加热达到设定的温度后通过导热油循环泵传送至各储罐盘管换热后再被送到至炉体里加热，这样不断循环，就实现高温导热油与沥青不断的热交换。
对于燃烧器组件，首先打开瓦斯进装置的界区阀，将瓦斯引入装置，先经过瓦斯经过滤器过滤、脱液罐脱液、减压阀减压后再进燃烧器点火阀。
鼓风机主要负责将辅助燃烧所需要的空气鼓入炉膛，燃烧产生的高温烟气在经内外盘管换热后经过烟道送入空气预热器换热后进入烟囱排放。
导热油循环泵是为保障导热油在系统内循环提供推动力，必须保持和锅炉相配套的流量，以此来保证系统内导热油的流速能达到所需要的工艺要求。
另外还需配置一台相同型号，状态优良的备用泵，一旦运行中的泵出现故障，随时准备切换到备用泵运行，确保不影响装置正常生产。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FGR的循环型工业锅炉节能控制系统设计分析
摘要：氮氧化物是雾霾产生的一大成因，也是燃气锅炉排放的主要污染物。
已颁布的《北京市锅炉大气污染物排放标准》将工业锅炉氮氧化物的排放标准大幅提高。
关键词：FGR循环型工业锅炉；节能控制系统设计；
工业锅炉是重要的热能动力设备，我国是当今世界锅炉生产和使用最多的国家。
我国锅炉制造业特别是改革开放以来随着国民经济的蓬勃发展，全国有千余家持有各级锅炉制造许可证的企业可以生产各种不同等级的锅炉。
由于节能环保日益严格，而工业锅炉又处于能耗高、浪费大、环境污染严重的生产运行状态，因此对工业锅炉推广应用各种新技术、新工艺、新管理是实现节能降耗、减少污染的重要途径。
随着工业生产规模的不断扩大，生产过程不断强化。
一、烟气循环FGR的主要原理
烟气循环参与再燃烧有两种方式：烟气内部循环和烟气外部再循环。
烟气内部循环一般用于普通低氮应用，利用燃烧器喷嘴流速产生卷吸烟气的效应，使少量烟气再次参与燃烧，降低火焰温度，排放目标值为80 mg／m3；而烟气外部再循环是通过风机的机械力量大幅度增加再循环烟气的流量，再循环烟气量可占总烟气量的25％，大幅度降低火焰温度，更低的氮氧化物排放。
二、FGR的循环型工业锅炉节能控制系统设计分析
1.物料出口温度控制。
经过分析可知，影响锅炉物料出口温度的因素包括物料流量、燃烧工况以及空气量与燃料量比值等，在控制系统中，物料出口温度是通过改变燃料流量来控制的，但受到燃烧工况、风量的跟随作用以及风量与燃料量的比值影响。
为了使物料出口温度稳定在目标温度，必须保证燃料能够充分燃烧，释放出足够的能量，因此选择采用串级控制系统。
该控制系统中，物料出口温度控制回路为串级控制系统的主回路。
在控制方案中，当物料出口温度由于某种干扰变化时，通过物料出口温度控制器的输出来改变燃料控制器的给定值，使燃料量随之变化。
然后通过比值控制器使空气量也发生改变，保持燃料量和空气量的流量比不变。
但从动态角度看，因蒸汽出口温度变化首先反应到燃料量给定值的变化，使燃料量随之变化，再经过燃料量测量变送器、比值器，改变空气量控制器的给定值，空气量才发生变化。
显然，空气量的变化滞后于燃料量，即动态比值不能得到保证。
在实际工业生产中，为了使燃料完全燃烧，在提升负荷时要求先提升空气量，后提升燃料量;在降低负荷时，要求先降低燃料量，后降低空气量，即所谓具有逻辑提降量的比值控制系统。
通过增加两个选择器HS、LS 组成具有逻辑提降功能的燃烧过程控制系统，空气量与燃料量的比值。
燃烧系统要减少稳态误差，同时由于流量噪声比较大，不能采用微分作用。
因此，燃料流量控制器和空气流量控制器均采用控制器。
如有微分作用时，一旦主控制器和输出稍有变化，调节阀将大幅度变化，不利于控制，所以副控制器选用控制器，主控制器采用PID 控制器。
2.烟气含氧量闭环控制。
烟气含氧量是指燃料燃烧之后排出的烟气中氧气的含量，它主要与燃料的燃烧状况有关。
烟气含氧量的影响因素是燃烧工况。
燃烧过程的燃料量与空气量比值控制系统存在一个不足，即不能保证两者是最优比，这是由于流量测量的误差以及燃料质量的变化所造成的。
为此，文中方案采用烟气氧含量作为送风量的校正信号。
锅炉燃烧过程中烟气含氧量的闭环控制方案，烟气含氧量作为被控变量，其设定值是锅炉燃烧效率最高情况下的最优烟气含氧
量。
烟气含氧量闭环控制系统是将原有的定比值控制改为变比值控制，克服燃料
成分变化等带来的扰动。
因要求烟气含氧量稳定在1% ～ 3% 内，设定值取2%。
为了保证锅炉效率最优，就要保证烟气含氧量在一定的范围内波动，积分作用可
以不用很大。
同时，由于烟气含氧量经常波动，测量的值有可能不准确，为避免
其对高频噪声的放大而影响系统的平稳工作，所以不加微分作用。
因此，烟气含
氧量控制器采用比例积分控制即可。
若锅炉投运年头较短且受热面积可以满足改
造要求时，宜采用只更换燃烧器的模式。
在设备选型时，首要任务是测量受热面（炉膛直径和深度）、了解锅炉背压，以便确定选择何种燃烧技术。
通常，承压
锅炉尤其是蒸汽锅炉，优先选择分级燃烧结合烟气再循环（简称ＦＧＲ）相结合
的燃烧器，小型的低氮冷凝常压锅炉则多采用全预混表面燃烧技术，如富尔顿、
中禾葆蓝、诺科等品牌产品。
改造前还需对锅炉房进行现场勘探，实测安装空间，摸清运输通道状况，并了解锅炉日常的运行状态及主要参数，避免出现后期施工
会遇到设备进场难、费用预估不准确、施工难度增大等情况。
3.采用整体更换锅炉加燃烧器的方案时，除了选择燃烧技术外，还需考虑可
靠性、经济性等重要因素，先使燃料与空气在燃烧室前的文丘里中进行完全混合，再送入由特殊铁铬铝合金制成的金属纤维网状燃烧头，使火焰在透气均匀的金属
纤维织物表面进行燃烧。
均匀的透气性和充分的预混，使燃烧十分稳定和温度分
布均匀，难以形成局部高温区。
一般情况下，常采用同等规格置换的模式，对附
属设备及工艺管线的改动较小，有利于降低改造成本，缩短改造工期。
燃烧系统
整体的稳定性下降，随着FGR流量的增加，炉膛或烟道的振荡易通过FGR通道影
响燃烧系统的稳定性，所以FGR流量不是越大越好，通常应小于总烟气量的25％。
不推荐烟气再循环参与氧含量控制，其影响在于，助燃风、烟气压力、炉膛的交
叉影响和减少烟气氧量可能导致NO排放的增加。
风机入口处出现冷凝水，由于
湿热的烟气与较低温度的助燃新风混合，产生冷凝水，可能侵蚀燃烧器的内部元件，当然这取决于烟气和助燃新风的温度状况，必要情况下可以考虑FGR管路加
保温、预留冷凝水排放口以及新风预热。
FGR会减小燃烧器的出力，在某台现有
的燃烧器上加装FGR功能，助燃风(空气+FGR)氧量下降需要减少燃料供应以维持
适当空燃比，这导致燃烧器出力下降，如果原燃烧器日常的大部分时间都工作在
最大负荷，则FGR改造后可能出力不够，此时不建议做FGR改造。
超低氮燃烧对
锅炉的受热面积有严格要求，如果受热面积偏小，则热量被吸收的速度偏慢，就
造成炉膛温度较高，无法实现ＮＯｘ排放浓度。
而且如果炉膛直径偏小，或炉膛
偏短，则炉膛燃烧空间小，容易形成火焰刷墙而造成局部温度过高，不能有效降
低热力型ＮＯｘ的排放。
采用分级燃烧ＦＧＲ技术时，鼓风机功率较原来偏大，
风量和风压都会增大，因此必须考虑原有的风道强度，尤其是钢板风道。
若烟风
道强度不够，产生的震颤，会使风道的流通截面，反复变化，进而形成空气流通
不稳定，造成锅炉喘振现象，必要时要采取措施来增加烟风道的强度。
结束语：在工业锅炉领域，分级燃烧加烟气再循环技术仍将是低氮燃烧的主
流技术。
而在民用和商用的热水锅炉领域，则更青睐全预混表面燃烧技术，特别
是一系列的低氮冷凝壁挂炉的研发成功，为这项技术在分户计量的供暖模式中，
提供了广阔的前景。
伴随着国产品牌研发能力日渐提升，其产品的技术性能也越
来越接近欧美水平，国产品牌竞争力的增强，必将促进改造成本的降低，进而推
动燃烧技术更加完善，更有利于长久发展。
