变频恒压供水设备和无负压供水设备的区别

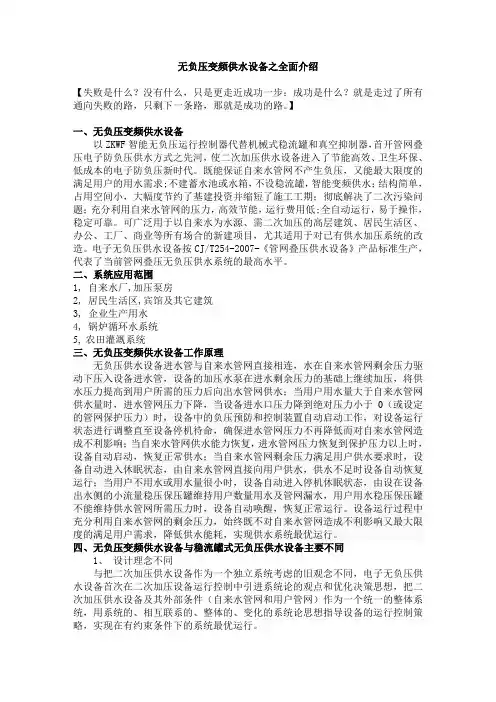

无负压供水设备之全面概述
无负压变频供水设备之全面介绍【失败是什么？没有什么，只是更走近成功一步；成功是什么？就是走过了所有通向失败的路，只剩下一条路，那就是成功的路。
】一、无负压变频供水设备以ZKWF智能无负压运行控制器代替机械式稳流罐和真空抑制器，首开管网叠压电子防负压供水方式之先河，使二次加压供水设备进入了节能高效、卫生环保、低成本的电子防负压新时代。
既能保证自来水管网不产生负压，又能最大限度的满足用户的用水需求;不建蓄水池或水箱，不设稳流罐，智能变频供水；结构简单，占用空间小，大幅度节约了基建投资并缩短了施工工期；彻底解决了二次污染问题；充分利用自来水管网的压力，高效节能，运行费用低;全自动运行，易于操作，稳定可靠。
可广泛用于以自来水为水源、需二次加压的高层建筑、居民生活区、办公、工厂、商业等所有场合的新建项目，尤其适用于对已有供水加压系统的改造。
电子无负压供水设备按CJ/T254-2007-《管网叠压供水设备》产品标准生产，代表了当前管网叠压无负压供水系统的最高水平。
二、系统应用范围1, 自来水厂,加压泵房2, 居民生活区,宾馆及其它建筑3, 企业生产用水4, 锅炉循环水系统5, 农田灌溉系统三、无负压变频供水设备工作原理无负压供水设备进水管与自来水管网直接相连，水在自来水管网剩余压力驱动下压入设备进水管，设备的加压水泵在进水剩余压力的基础上继续加压，将供水压力提高到用户所需的压力后向出水管网供水；当用户用水量大于自来水管网供水量时，进水管网压力下降，当设备进水口压力降到绝对压力小于0（或设定的管网保护压力）时，设备中的负压预防和控制装置自动启动工作，对设备运行状态进行调整直至设备停机待命，确保进水管网压力不再降低而对自来水管网造成不利影响；当自来水管网供水能力恢复，进水管网压力恢复到保护压力以上时，设备自动启动，恢复正常供水；当自来水管网剩余压力满足用户供水要求时，设备自动进入休眠状态，由自来水管网直接向用户供水，供水不足时设备自动恢复运行；当用户不用水或用水量很小时，设备自动进入停机休眠状态，由设在设备出水侧的小流量稳压保压罐维持用户数量用水及管网漏水，用户用水稳压保压罐不能维持供水管网所需压力时，设备自动唤醒，恢复正常运行。

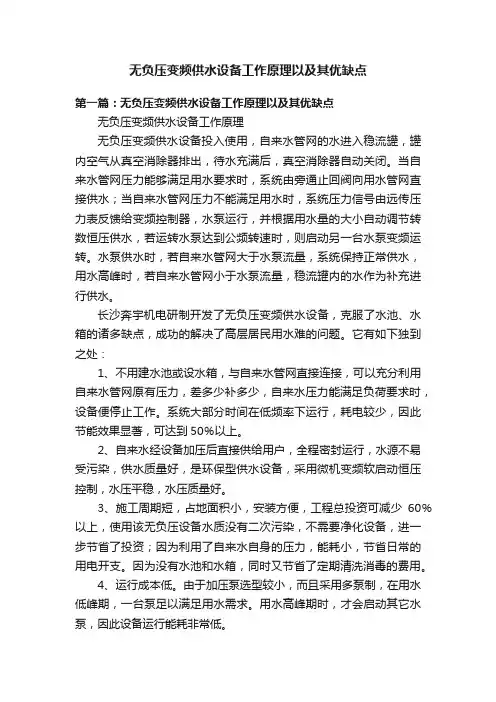

无负压变频供水设备工作原理以及其优缺点
无负压变频供水设备工作原理以及其优缺点第一篇：无负压变频供水设备工作原理以及其优缺点无负压变频供水设备工作原理无负压变频供水设备投入使用，自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转数恒压供水，若运转水泵达到公频转速时，则启动另一台水泵变频运转。
水泵供水时，若自来水管网大于水泵流量，系统保持正常供水，用水高峰时，若自来水管网小于水泵流量，稳流罐内的水作为补充进行供水。
长沙奔宇机电研制开发了无负压变频供水设备，克服了水池、水箱的诸多缺点，成功的解决了高层居民用水难的问题。
它有如下独到之处：1、不用建水池或设水箱，与自来水管网直接连接，可以充分利用自来水管网原有压力，差多少补多少，自来水压力能满足负荷要求时，设备便停止工作。
系统大部分时间在低频率下运行，耗电较少，因此节能效果显著，可达到50％以上。
2、自来水经设备加压后直接供给用户，全程密封运行，水源不易受污染，供水质量好，是环保型供水设备，采用微机变频软启动恒压控制，水压平稳，水压质量好。
3、施工周期短，占地面积小，安装方便，工程总投资可减少60％以上，使用该无负压设备水质没有二次污染，不需要净化设备，进一步节省了投资；因为利用了自来水自身的压力，能耗小，节省日常的用电开支。
因为没有水池和水箱，同时又节省了定期清洗消毒的费用。
4、运行成本低。
由于加压泵选型较小，而且采用多泵制，在用水低峰期，一台泵足以满足用水需求。
用水高峰期时，才会启动其它水泵，因此设备运行能耗非常低。
5、物业管理方便、简单，该供水设备为数字控制全自动运行。
停电停水自动停机，来电来水自动开机。
6、设备自动化程度高，具有过流、过热、缺相、缺水等多种保护功能，使用寿命长。

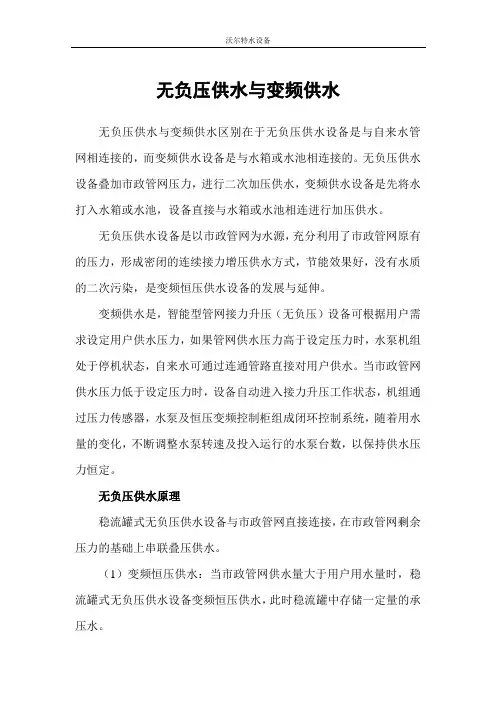

无负压供水与变频供水
无负压供水与变频供水无负压供水与变频供水区别在于无负压供水设备是与自来水管网相连接的，而变频供水设备是与水箱或水池相连接的。
无负压供水设备叠加市政管网压力，进行二次加压供水，变频供水设备是先将水打入水箱或水池，设备直接与水箱或水池相连进行加压供水。
无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。
变频供水是，智能型管网接力升压（无负压）设备可根据用户需求设定用户供水压力，如果管网供水压力高于设定压力时，水泵机组处于停机状态，自来水可通过连通管路直接对用户供水。
当市政管网供水压力低于设定压力时，设备自动进入接力升压工作状态，机组通过压力传感器，水泵及恒压变频控制柜组成闭环控制系统，随着用水量的变化，不断调整水泵转速及投入运行的水泵台数，以保持供水压力恒定。
无负压供水原理稳流罐式无负压供水设备与市政管网直接连接，在市政管网剩余压力的基础上串联叠压供水。
（1）变频恒压供水：当市政管网供水量大于用户用水量时，稳流罐式无负压供水设备变频恒压供水，此时稳流罐中存储一定量的承压水。
（2）消除负压：当用户用水量增加导致市政管网与稳流罐连接处压力下降，当压力降低到相对压力0以下时，在稳流罐中形成负压，真空抑制器的进气阀门打开，大气进入稳流罐。
此时，稳流罐相当于一个具有自由液面的开口水箱，压力与大气相同，负压被消除。
水位下降到设定值时，液位控制器将控制信号传递给变频控制柜中的控制系统，控制加压机组停止工作，用户停水；当用户用水量减小时，稳流罐中水位上升，气体从真空抑制器排气阀门排除，压力恢复正常后，加压机组重新自动启动，恢复供水。
（3）停水停机功能：当市政管网停水时，加压机组在液位控制器控制下自动停止运行，市政管网供水恢复后，自动启动重新恢复正常供水。
（4）小流量休眠功能：用户不用水或用水量很小时设备自动进入休眠状态(停机)并保持供水压力，用户恢复用水时系统自动唤醒，恢复正常供水。

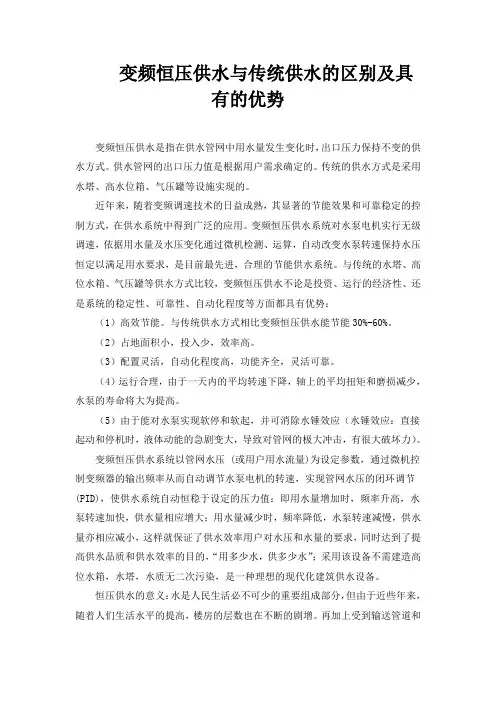

变频恒压供水与传统供水的区别及具有的优势
变频恒压供水与传统供水的区别及具有的优势变频恒压供水是指在供水管网中用水量发生变化时，出口压力保持不变的供水方式。
供水管网的出口压力值是根据用户需求确定的。
传统的供水方式是采用水塔、高水位箱、气压罐等设施实现的。
近年来，随着变频调速技术的日益成熟，其显著的节能效果和可靠稳定的控制方式，在供水系统中得到广泛的应用。
变频恒压供水系统对水泵电机实行无级调速，依据用水量及水压变化通过微机检测、运算，自动改变水泵转速保持水压恒定以满足用水要求，是目前最先进，合理的节能供水系统。
与传统的水塔、高位水箱、气压罐等供水方式比较，变频恒压供水不论是投资、运行的经济性、还是系统的稳定性、可靠性、自动化程度等方面都具有优势：（1）高效节能。
与传统供水方式相比变频恒压供水能节能30%-60%。
（2）占地面积小，投入少，效率高。
（3）配置灵活，自动化程度高，功能齐全，灵活可靠。
（4）运行合理，由于一天内的平均转速下降，轴上的平均扭矩和磨损减少，水泵的寿命将大为提高。
（5）由于能对水泵实现软停和软起，并可消除水锤效应（水锤效应：直接起动和停机时，液体动能的急剧变大，导致对管网的极大冲击，有很大破坏力）。
变频恒压供水系统以管网水压 (或用户用水流量)为设定参数，通过微机控制变频器的输出频率从而自动调节水泵电机的转速，实现管网水压的闭环调节(PID)，使供水系统自动恒稳于设定的压力值：即用水量增加时，频率升高，水泵转速加快，供水量相应增大；用水量减少时，频率降低，水泵转速减慢，供水量亦相应减小，这样就保证了供水效率用户对水压和水量的要求，同时达到了提高供水品质和供水效率的目的，“用多少水，供多少水”；采用该设备不需建造高位水箱，水塔，水质无二次污染，是一种理想的现代化建筑供水设备。
恒压供水的意义：水是人民生活必不可少的重要组成部分，但由于近些年来，随着人们生活水平的提高，楼房的层数也在不断的剧增。
再加上受到输送管道和供水设施的影响，使居民的生活用水存在着自来水管网压力不足的现象，尤其是供水高峰期的高层供水尤为突出,给人们的生活带来了许多困扰。

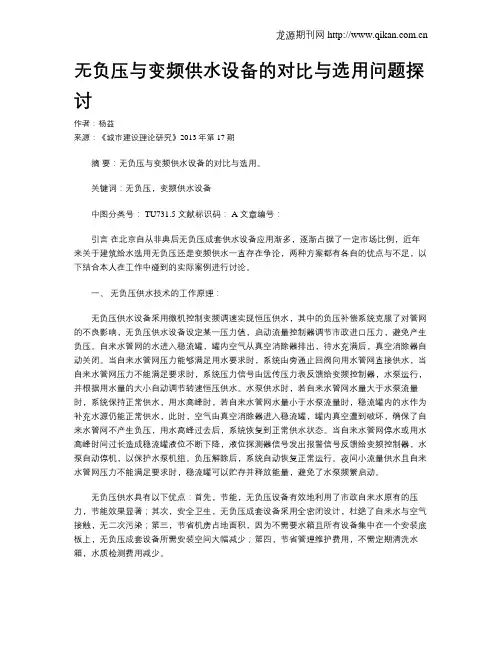

无负压与变频供水设备的对比与选用问题探讨
无负压与变频供水设备的对比与选用问题探讨作者：杨益来源：《城市建设理论研究》2013年第17期摘要：无负压与变频供水设备的对比与选用。
关键词：无负压，变频供水设备中图分类号： TU731.5 文献标识码： A 文章编号：引言在北京自从非典后无负压成套供水设备应用渐多，逐渐占据了一定市场比例，近年来关于建筑给水选用无负压还是变频供水一直存在争论，两种方案都有各自的优点与不足，以下结合本人在工作中碰到的实际案例进行讨论。
一、无负压供水技术的工作原理：无负压供水设备采用微机控制变频调速实现恒压供水，其中的负压补偿系统克服了对管网的不良影响，无负压供水设备设定某一压力值，启动流量控制器调节市政进口压力，避免产生负压。
自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。
当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水，当自来水管网压力不能满足要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水。
水泵供水时，若自来水管网水量大于水泵流量时，系统保持正常供水，用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过去后，系统恢复到正常供水状态。
当自来水管网停水或用水高峰时间过长造成稳流罐液位不断下降，液位探测器信号发出报警信号反馈给变频控制器，水泵自动停机，以保护水泵机组。
负压解除后，系统自动恢复正常运行。
夜间小流量供水且自来水管网压力不能满足要求时，稳流罐可以贮存并释放能量，避免了水泵频繁启动。
无负压供水具有以下优点：首先，节能，无负压设备有效地利用了市政自来水原有的压力，节能效果显著；其次，安全卫生，无负压成套设备采用全密闭设计，杜绝了自来水与空气接触，无二次污染；第三，节省机房占地面积，因为不需要水箱且所有设备集中在一个安装底板上，无负压成套设备所需安装空间大幅减少；第四，节省管理维护费用，不需定期清洗水箱，水质检测费用减少。

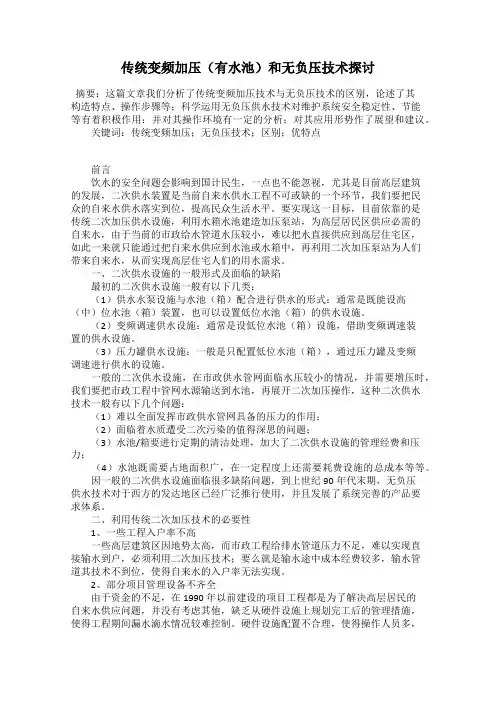

传统变频加压(有水池)和无负压技术探讨
高层自来水供应工程在设计期间只重视供水问题，未涉及到排水问题，且一些项目工程建立年代久远，管道设备出现老化，很多的跑、冒、滴、漏等问题出现，导致水毁事件的发生，一些附近地区的地基出现沉陷、墙体裂缝、淹没土地等漏水安全隐患逐年上涨。管理单位在此之前与用水户签订了明确的管理合同，明确了各自的责任权限，然而还是免不了大量问题的出现。
（3）利用无负压供水技术时，一定要切实掌握到当地城市管网体系的水力情况。无负压供水技术运行不符合要求，极易危及到附近用户的水压、减小用水稳定性、水泵效率不高、附近管路水质变差等情况；总是强调或宣扬设施的“无负压”技术，是不可取的。在外部管网水力环境不达标的情况下，任何设备都难以达到实际层面上的无负压功能。
（2）稳流调节罐式技术：该操作就是在水泵装置前，设置可调节承压的稳流调节罐设施，通过其调节，可在一定程度上减少对城市公共供水管网的负面影响。
（3）调节水箱式技术：该操作具备了不承压的调节水箱装置，确保水箱与水泵能并联，利用电控设施，确保调节水箱内的水源，能够维持在每天至少循环两次的状态，保证水质不变。若是市政管网的储存水量、水压环境能符合无负压供水方式标准时，就能直接通过市政管网进行取水；要么，从调节水箱中进行取水。这种方式适合在自来水管网供水不足的区域。因水箱要投入使用，还是要依据要求进行定期的清洗消毒。
无负压供水设备简介
一、概述无负压（无吸程）变频调速恒压供水设备，是二十一世纪供水设备领域发展的必然趋势。
上海奥力泵阀制造有限公司生产的无负压（无吸程）变频调速恒压供水设备是一种不用建水池、水箱、，可直接与自来水管道串接加压，显著节省资源、省电、水源不受污染的供水设备。
它成功解决了高楼生活用水难题，开创了二十一世纪供水领域的新纪元。
二、特点：1.不用建水池、水箱，与自来水管网直接传接加压供水，可充分利用自来水原有压力。
2.供水质量提高，纯净的自来水经过设备加压后直接供给用户，密封连接，水源没有受到任何污染，水质质量好，用户可以用到符合卫生标准的自来水，解决二次污染难题。
3.节能效果50-90%以上。
4.节水显著，克服水池跑、冒、滴、漏、渗现象。
5.不用建水池、泵房，节省投资60%以上。
6.供水质量提高，恒压，解决二次污染难题。
7.设备寿命延长5倍以上。
8.停电不停水（恢复原水管压力供水）。
9.全自动运行。
三、适用范围：1.新建住宅区、办公楼等生活用水。
2.低层自来水压力不能满足要求的消防用水。
3.改造原有的气压供水设备，可以充分利用原有的气压供水罐。
4.已经建好水池的，可以采用无负压设备和水池共用的供水设备，进一步节能。
5.自来水厂的大型中间加压泵站。
6.工矿企业的生产生活用水等。
7.各种循环水系统。
产品名称：无负压（无吸程）变频恒压供水设备四、设备型号编制说明WFY－PW/PL80/20-2QWFY……………无负压变频给水设备PW/PL…………PW卧式稳流罐(无负压罐），PL立式稳流罐（无负压罐）80…………………扬程H：80m20………………水泵流量Q：20m3/h2……………….水泵台数Q………………水泵类型：Q-QDLF型，C－CDLF型，D-DL型，G-GDL型，S-ISG 型五、主要性能与特点1、采用高性能变频器，配用先进的数字微机控制技术，自动化程度高，可实现恒压变量，多恒压变量，变压变量多种控制方式。
xmw供水设备纳入城市二次供水首选设备类型
xmw供水设备纳入城市二次供水首选设备类型xmw供水设备、BHWFY供水设备就来博海供水，全国咨询热线：400-0028-024供水设备是供水类型的广义称呼，同时也是博海供水厂家的主营产品，根据行业分布、设备性能及价格方面可有多种设备的类型选择。
1、无负压供水设备无负压供水设备在各行业中均能发挥其优势的一种设备类型，是在链接自来水管网的基础上实行的二次加压供水，也是城市供水的首选设备类型，与此同时，博海供水的无负压供水设备成功入围2014年度四川省城市二次供水成套设备生产企业名录.2、恒压变频供水设备恒压变频供水广泛用在工厂、高楼供水、高速路、农村饮水安全项目当中，设备的恒压供水性很好，同时节能效果是所有二次供水类型中最受欢迎的。
与此同时，博海供水的恒压变频供水设备已获得国家发明专利。
专利号：ZL201120246473.13、超静音供水设备超静音供水设备也叫一体式静音装置，如今，二次加压设备已成为住宅小区、高楼等安全用水的唯一加压设备。
然而安全用水之后，噪音隐患也渐渐出现，特别是底层用户每天晚上都能听到地下室设备运转的声音，严重影响居民的正常生活。
博海供水通过对噪音的研究，直至2014年9月推出最新一体式超静音二次加压设备，并获得专利证书。
专利号：ZL 201310236330.64、箱式无负压供水设备产品特点1、供水智能化不管是自来水管网加压供水还是水箱补水均有控制系统自主调节，节省人工干预，降低管理成本。
2、优质供水材质根本杜绝供水污染不管是水箱还是设备主体，钧采用不锈钢、磨砂等供水材质，安全性高且寿命长。
3、远程监控（手机电脑均可）中国泵房远程监控系统，行业首发，真正实现远程操作。
4、触屏控制尽显奢华控制界面采用触摸屏技术，进出水压力、水泵运行状况及管道压力等信息一目了然，供水安全设置一键操作，方便省时。
重要提示：博海牌BH*供水设备，已正式纳入五年质保范畴，从2015年开始，签单客户均可享受五年质保内容，与此同时，更有平安保险对设备进行担保，丰富了设备的后期保障范围。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频供水设备是指通过变频调速器驱动的供水机组的统称，其全称是变频调速恒压供水设备。
最原始的变频供水设备都是与水池搭配使用，因此，一般若无其他词修饰的变频恒压供水设备就是指普通的变频供水设备。
但随着工控技术和制造业工艺的发展，近年来出现了更多种类、更加节能的变频供水设备，那么无负压变频供水设备普通变频恒压供水设备有什么区别？下面通过罗列二者的特性加以区分：
一、联系
1、普通变频恒压供水设备和无负压变频供水设备都是属于变频调速供水设备这个大类；
2、普通变频恒压供水设备和无负压变频供水设备都是属于恒压供水设备；
二、区别
1、系统结构和原理
变频恒压供水设备和无负压变频供水设备的结构区别在于无负压变频供水设备有一个不锈钢稳流罐以及旁通管道，而变频恒压供水设备则无旁通管和稳流罐。
两种供水设备都可以配套气压罐以达到压力更稳。
具体结构区别如下图1和图2。
如图1，变频恒压供水设备系统原理图
如图2，无负压变频供水设备系统原理图
2、蓄水能力
无负压变频供水设备：无水或水箱，蓄水能力非常弱。
变频恒压供水设备：建大容量水池或不锈钢水箱，蓄水能力非常强。
3、水质卫生度
无负压变频供水设备：稳流罐采用食品卫生等级不锈钢材质制造并全封闭，并且不用蓄过多水，因此水质二次污染几乎为零。
变频恒压供水设备：储水量过大并且没办法做到全封闭，导致地下水池存在较大的二次供水污染，水质健康堪忧。
4、节能等级
无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择泵时只需要选择压力较小的泵即可满足正常增压，水泵功率偏小，相比传统气压式供水设备和变频恒压供水设备，节能在50%以上。
普通变频供水设备需要将自来水压力变为零压力再进行增压，选择泵时需要选择压力较大的才能满足正常增压，水泵功率偏大，相比传统气压式供水设备，其节能可达30%以上。
5、噪音大小
无负压变频供水设备由于可以直接利用管网自身压力，工作压力是差多少补多少，选择的泵水泵功率偏小，无论是工作噪音及振动都要比传统的供水设备小。
变频恒压供水设备需要将自来水压力变为0再进行增压，选择的泵水泵功率偏大，设备工作时噪音及振动要大于无负压变频供水设备。
6、占地面积
无负压变频恒压供水设备：结构简单、紧凑，空间利用率高。
恒压给水设备：需地下水池，较大的占地面积建设周期较长并且后期要定期清洗。
7、施工周期
无负压供水设备：没有庞大的水箱和水池，施工周期在5-15天不等即可完成。
变频恒压供水设备：有庞大的水池或水箱要做，施工周期基本上在15-30天不等。
