《电力系统故障分析》复习题(学员)

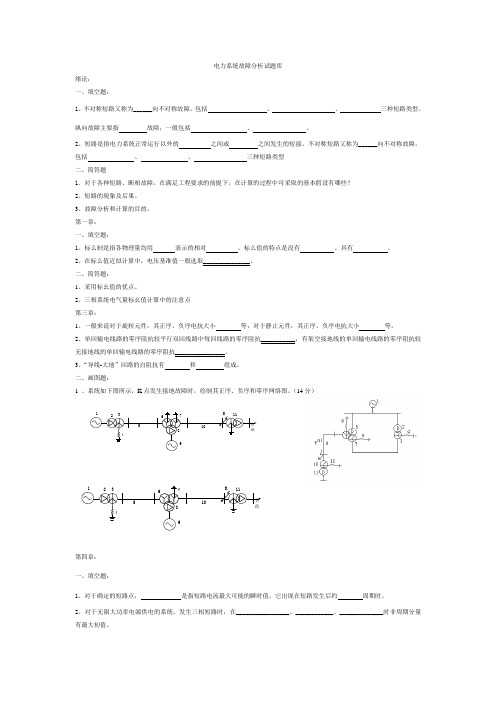

故障分析试题库
电力系统故障分析试题库绪论： 一、填空题：1、不对称短路又称为______向不对称故障，包括 、 、 三种短路类型。
纵向故障主要指 故障，一般包括 、 。
2、短路是指电力系统正常运行以外的 之间或 之间发生的短接。
不对称短路又称为______向不对称故障，包括 、 、 三种短路类型 二、简答题1．对于各种短路、断相故障，在满足工程要求的前提下，在计算的过程中可采取的基本假设有哪些？ 2、短路的现象及后果。
3、故障分析和计算的目的。
第一章： 一、填空题：1、标么制是指各物理量均用 表示的相对 。
标么值的特点是没有 、具有 。
2、在标么值近似计算中，电压基准值一般选取_______________。
二、简答题：1、采用标幺值的优点。
2、三相系统电气量标幺值计算中的注意点 第三章：1、一般来说对于旋转元件，其正序、负序电抗大小 等；对于静止元件，其正序、负序电抗大小 等。
2、单回输电线路的零序阻抗较平行双回线路中每回线路的零序阻抗___________，有架空接地线的单回输电线路的零序阻抗较无接地线的单回输电线路的零序阻抗________________。
3、“导线-大地”回路的自阻抗有 和 组成。
二、画图题：1 、系统如下图所示，K 点发生接地故障时，绘制其正序、负序和零序网络图。
（14分）第四章： 一、填空题：1、对于确定的短路点， 是指短路电流最大可能的瞬时值，它出现在短路发生后约 周期时。
2、对于无限大功率电源供电的系统，发生三相短路时，在_________________、____________、______________时非周期分量有最大初值。
3、无限大功率电源的特点为电源的_____________和______________保持恒定，电源的内阻抗为___________。
4.冲击电流主要用来校验设备的_ _____；断路容量用来校验_____ ___。
二、简答题：1、无限大功率电源的特点有哪些？由它供电的系统内发生三相短路时短路电流的周期分量是如何变化的？非周期分量是如何变化的？2、应用计算曲线法的具体步骤。
电力系统分析复习题(1)
长沙学院电力系统分析复习题一、填空题1、电力系统运行的三个基本要求是：系统运行的安全可靠性、良好的发电质量、系统运行的经济性。
2、电力线路按结构可分为架空线路和电缆线路两大类。
3、在电磁环网中，由于变压器变比不匹配而产生的功率称为循环功率。
4、电力系统频率的一次调整是针对发电机组的调速器进行的，频率的二次调整是针对发电机的调频器进行的。
5、系统备用容量一般分为负荷备用、事故备用、检修备用、国民经济备用。
6、在潮流计算时对于有功功率和无功功率均为给定，而节点电压是待求量的节点称之为节点。
7、在电力系统中，有功功率负荷的最优分配是按照等耗量微增率准则来进行分配的。
8、电力系统中枢点的调压方式分为逆调压顺调压恒调压。
9、连接额定电压分别为220和35两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为220/38.5。
10、电压调整的措施有改变发电机端电压调压、改变变压器变比、改变功率分布和改变电力网络的参数。
二、选择题1、电力用户只能从一个电源获得电能的地理接线方式为（ ）。
A 、双回路的放射式B 、两端供电式C 、有备用接线D 、无备用接线2、手算潮流时，将变电所母线上所联线路对地电纳中无功功率的一半也并入到等值负荷功率中，这一功率称为（ ）。
A 、运算负荷功率B 、运算电源功率C 、等值负荷功率D 、等值电源功率3、在电力系统的标么值计算中，基准功率和基准电压之间的关系满足（ ）。
A 、3B B B I U S = B 、B B B I U S =C 、B B B I U S 3=D 、B B B I U S 3=4、利用P —Q 分解法和牛顿—拉夫逊法进行潮流计算，二者的收敛速度是（ ）。
A 、P —Q 分解法高于牛顿—拉夫逊法B 、牛顿拉夫逊法高于P —Q 分解法C 、两者一样D 、无法比较5、电力系统无功电源最优分配的目的是（ ）。
A 、使电力系统总的能源消耗最少B 、使电力网的有功损耗最小C 、使电力系统的电能质量最好D 、使电力网的无功损耗最小6、负荷的单位调节功率可以表示为( )A 、L L fK P ∆=-∆ B 、L L f K P ∆=∆ C 、L L P K f ∆=-∆ D 、L L P K f∆=∆7、求无功功率分点的目的是( )。
电力系统分析复习题(附参考答案)
电力系统分析复习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.三绕组变压器的(____)没有分接头。
A、$低压侧$B、$三侧都可以装C、高压侧$D、$中压侧$正确答案：A2.要保证良好的电压质量，(____)必须保持平衡。
A、有功功率$B、$视在功率$C、$无功功率$D、$波形质量正确答案：C3.电网中无功功率的流向是(____)。
A、从电压高的节点流向电压低的节点$B、$从相位滞后相流向相位超前相C、$从相位超前相流向相位滞后相$D、$从电压低的节点流向电压高的节点$正确答案：A4.一般说，在我国，高压电网的电压等级是(____)。
A、$330-1000kVB、$l-35kV之间$C、$35-220kV$D、1kV以下$正确答案：C5.冲击电流主要用于检验电气设备和载流导体的(____)。
A、$动稳定性$B、$载流量$C、$耐压等级D、热稳定性$正确答案：A6.三相导线的几何均距越大，则导线的电抗(____)。
A、$越小$B、$不确定C、$不变$D、越大$正确答案：D7.220kV电力线路的平均额定电压为(____)。
A、$220kV$B、$221kV$C、230kV$D、$242kV正确答案：C8.在变压器的参数计算中，不能用空载试验特性数据求的是(____)。
A、$电导和电纳$B、$电阻和电抗C、电抗和电导$D、$电阻和电纳$正确答案：B9.某110kV线路某点的实际电压为115.5kV，则电压偏移为(____)。
A、4%$B、$5%C、$10%$D、$2.5%$正确答案：B10.发电机的额定电压比所连线路的额定电压高(____)。
A、5%$B、$0%$C、$10%衡$D、$7.5%正确答案：A11.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。
A、$电抗器正序阻抗、负序阻抗和零序阻抗相等B、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$C、静止元件的正序阻抗等于负序阻抗$D、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$正确答案：B12.在枯水季节，宜选(____)作为主调频电厂。
华北电力大学电力系统故障分析第二章习题题目
第二章习题[习题2-1]已知同步电机的参数为： 1.0d x =，0.6q x =，'0.3d x =，cos 0.85ϕ=。
试求在额定满载运行时的q E 和'q E 。
[习题2-2]一台凸极同步发电机的参数为： 1.0d x =，'0.35d x =，"0.2d x =，0.6q x =，q轴无阻尼绕组，短路前是在对称稳态运行，空载电势 1.530a E =∠ ，定子电流0.530a I=∠- 。
试计算： （1） 发电机端电压a U； （2） 机端突然三相短路时的次暂态电流I ''；（3） 三相短路后的稳态电流I ∞。
[习题2-3]试根据对应派克—戈列夫方程的两相直流电机的物理模型，说明为什么三相空载电势a e 、b e 、c e 转换到dq0系统后，0q E E =（正弦电势幅值），而00d e =？[习题2-4]一台具有阻尼绕组的同步发电机，已知短路前空载， 1.2E =，0δ=（δ为端电压落后空载电势的相角），当在机端发生突然三相短路时，求00γ= 时的a 相电流变化规律和 a 相电流的最大瞬时值。
电机参数如下： 1.2d x =，0.7q x =， 1.2FF x =， 1.2DD x =，0.8QQ x =， 1.0ad x =，0.5aq x =，0.005r =，0.001F r =，0.03D r =，0.05Q r =。
[习题2-5]一台同步发电机经电抗接到无限大电源，发电机参数给定为： 1.5d x =，"0.15d x =， 1.1q x =，空载电势 1.6q E =。
外电抗0.5x =，正常运行时无限大功率电源电压为 1.00U =∠，发电机电势与无限大电源电压的相位差为60，以上所有数据均为统一基准值下的表幺值。
试求：（1） 正常运行时，定子电流d I 和q 轴次暂态电势''q E ；（2） 当发电机机端发生三相突然短路时，发电机提供的次暂态电流''d I 。
《电力系统分析》综合复习资料
《电力系统分析》综合复习资料一、选择题1．短路电流量大的短路为（）。
A、单相(dān xiānɡ)短路B、两相短路C、两相短路接地D、三相短路2．a为旋转因子a+a2等于多少（）。
A、0B、1C、－1D、23．输电线路的正序阻抗与负序阻抗相比，其值要（）。
A、大B、小C、相等D、都不是4．在发电机稳态运行状态中，机械功率P T与电磁功率相比，将（）。
A、大B、小C、相等D、无关系5．P－δ曲线被称为（）。
A、耗量特性曲线B、负荷曲线C、正弦电压曲线D、功角曲线5．中性点不接地系统，发生单相故障，非故障相电压上升为（）。
A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压6．当电力系统发生故障后投入制动电阻，可增加（）。
A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小7．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（）。
A、发电机电势B、变压器电势C、电压降D、都不对8．一台发电机出口(chū kǒu)发生三相短路故障，如果发电机次暂态电抗，则发电机提供的短路电流周期分量为额定电流的（）。
A、8倍B、4倍C、6倍D、2倍9．潮流(cháoliú)方程是（）。
A、代数方程(dàishù fāngchéng)B、微分方程(wēi fēn fānɡchénɡ)C、代数方程组D、微分方程组10．电压中枢点是指（）。
A、反映系统电压水平的主要发电厂母线B、反映系统电压水平的主要变电所母线C、1或2D、电机输出线11．等面积定则主要用于分析简单系统的（）。
A、潮流计算B、故障计算C、调压计算D、暂态稳定分析12．系统备用容量中，哪种可能不需要（）。
A、负荷备用B、国民经济备用C、事故备用D、检修备用13．为能在实际负荷超过预测值时及时地向增加的负荷供电而设置的备用容量称为（）。
电力系统故障分析与处理试卷
B.分析故障原因
C.逐步恢复供电
D.忽略小故障
9.以下哪些技术可以用于电力系统故障的预测和预防？（）
A.在线监测
B.数据分析
C.人工智能
D.定期巡检
10.以下哪些设备在电力系统故障分析中起到关键作用？（）
A.故障录波装置
B.保护装置
C.监控系统
D.测量设备
11.电力系统故障处理时，以下哪些原则是应该遵循的？（）
2.描述一种电力系统故障诊断方法，并分析其优缺点。（10分）
标准答案
第一部分单选题
1. A
2. A
3. D
4. C
5. A
6. A
7. D
8. A
9. A
10. A
11. B
12. C
13. A
14. C
15. D
第二部分多选题
1. ABD
2. ABCD
3. ABCD
4. ABC
5. ABCD
6. ABC
1.电力系统故障处理的首要目标是尽快恢复供电。（）
2.在电力系统中，所有故障都可以通过保护装置自动切除。（）
3.短路故障是电力系统中最常见的故障类型。（）
4.电力系统故障诊断时，只需要分析保护装置的动作情况即可确定故障原因。（）
5.隔离开关可以用来隔离电力系统中的故障。（）
6.电力系统故障分析与处理过程中，不需要考虑环境因素。（）
A.保障人员安全
B.尽量减少停电范围
C.保持系统稳定
D.确保经济效益
12.以下哪些因素会影响电力系统故障的处理时间？（）
A.故障类型
B.保护装置响应时间
C.维修人员技能水平
电力系统分析练习题库(含参考答案)
电力系统分析练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、下列故障类型中，属于对称短路故障为（一）oA、$两相接地短路B、$三相短路$C、单相接地短路$D、$两相短路$正确答案：B2、发电机作为电源，一般额定电压比线路额定电压高（—），以补偿输电过程的电压损耗。
A、3%$B、$10%$C、$5%$D、$±5%正确答案：C3、电力系统的允许频率偏移为（一）。
A、$±0.5HzB N$-0.2~+0.5H Z$C、±0.2Hz$D、$±0.2〜±0.5HZ$正确答案：D4、快速控制调速汽门可以让加速面积（—）。
A、减小$B、$增加$C、$不变$D、$不确定正确答案：A5、某SF11-20000/110型双绕组变压器，铭牌数据：AP0=22kW,ΔPK=135kW,UK%=10.5,I0%=0.8,试计算折算到高压侧的电阻为（）。
A、$10QB、$6.088C、$0.408ΩSD、4.080$正确答案：D6、用对称分量法分析时，若各序分量具有独立性，则此电路应满足（一）。
A、$非线性、参数不对称$B、非线性、参数对称$C、$线性、参数对称D、$线性、参数不对称$正确答案：C7、短路的最大有效值电流主要是检验电气设备和载流导体的（一）。
A、断流能力$B、$热稳定性$C、$机械效应$D、$电流效应正确答案：A8、IOkV线路的平均额定电压为（一）。
A、$11kV$B、$10.5kV$C、$12kVD、10kV$正确答案：B9、提高系统暂态稳定性的原则（一）oA、尽可能的减小加速面积，增加最大可能的减速面积$B、$减小极限切除时间C、$尽可能的增加加速面积，减小最大可能的减速面积$D、$增大极限切除角$正确答案：A10、架空输电线路三相导线之间的几何平均距离越大，其单位长度的电纳（—）。
A、不变$B、$越大$C、$越小$D、$以上都有可能正确答案：C11、22OkV电力线路的平均额定电压为（一）。
复习-《电力系统分析》试题
《电力系统分析》试题一、判断题1、电力系统是由发电机、变压器、输配电线路和用电设备按照一定规律连接而成，用于电能生产、变换、输送分配和消费的系统。
（√ ）2、电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ ).3、负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（√ )4、保证供电可靠性就是在任何情况下都不间断对用户的供电。
（×）5. 中等长度线路是指100Km以上、300Km以下的架空线路。
(√ ）6. 分裂导线多采用2～4分裂，最多不超过6分裂。
(√ ）7。
电能生产的主要特点可以概括为连续性、瞬时性和重要性（√ )8。
负荷等级的分类是按照供电中断或减少所造成的后果的严重程度划分的。
（√ )9. 采用分裂导线不仅可以减小架空输电线路的电抗,而且可以提高架空输电线路的电晕临界电压。
(× ）10、供电中断将造成产品大量报废的用户的用电设备属于二级负荷。
（×）11. 用户只能从一个方向获得电能的电力网接线称为无备用接线方式，无备用接线方式通常用于对三级负荷的供电。
(√ ）12。
我国对电力系统频率偏移的规定是正常情况下不超过+ —5％。
（× ）13. 衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
(√ ）. 14。
线电压和相电压的标么值数值相等。
（√）。
15．35kv及以下高压电力系统均应采用中性点不接地的运行方式。
(× ）16、一级负荷在任何情况下都不允许停电，所以应采用双电源供电或单电源双回路供电。
（×）17、二级负荷可以采用单电源双回路供电。
(√ )18、电力网是指由变压器和输配电线路组成的用于电能变换和输送分配的网络。
（√ ）19、衡量电能质量的具体指标是电压偏移、频率偏移和电压畸变率。
(√ ）（)20、我国电力系统对频率偏移的具体规定是任何电力系统、任何情况下频率偏移都不得超过。
（√）21、发电厂升压变压器低压绕组的额定电压应等于发电机的额定电压。
《电力系统分析》(高起专)复习 学习材料 试题与参考答案
复习学习材料试题与参考答案《电力系统分析》(高起专) 一、单选题1.变压器电抗计算式：应取的单位是（A）A.kVA和kV；B.kW和kV；C.MW和kV；D.MVA和kV2.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功3.系统振荡时，应迅速减小原动机功率，并且要（B）。
A.减小励磁电流；B.增大励磁电流；C.保持励磁电流不变；D.断开励磁电流4.频率的一次调整是（A）A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的5.凸极同步发电机a、b、c坐标下的磁链方程中，电感系数为常数的有（C）。
A.定子各相绕组自感系数B.定子各相绕组互感系数C.转子各绕组互感系数6.既可以提高系统静态稳定性，又可以提高系统暂态稳定性的措施是（D）A.快速切除故障B.重合闸C.增大原动机功率PTD.增大发电机励磁7.采用分裂导线的目的是(A )A.减小电抗B.增大电抗C.减小电纳D.增大电阻8.自动调节励磁装置可以（A），因而可以提高系统的稳定性A.提高发电机电势B.稳定发电机电势C.降低发电机电势D.减少原动机功率PT9.若变压器绕组接法形式为,则在零序等值电路中,变压器的原边相当于(A )。
A.断路B.短路C.通路10.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻11.当其发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（A）。
A.直流分量B.倍频分量C.直流分量和倍频分12.额定电压等级为110kV系统的平均额定电压是（B）A.112kVB.115kVC.142kVD.121kV13.频率的一次调整是( A)A.由发电机组的调速系统完成的B.由发电机组的调频系统完成的C.由负荷的频率特性完成的D.由无功补偿设备完成的14.隐极同步发电机，机端发生三相短路瞬间，定子绕阻中的电流除有基频分量，还有（C）A.直流分量B.倍频分量C.直流分量和倍频分量D.零序分量15.电力系统中用户用电设备消耗功率总和称为(B)A.发电负荷B.用电负荷C.供电负荷D.备用负荷16.同步调相机可以向系统中（D）A.发出感性无功B.吸收感性无功C.只能发出感性无功D.既可发出也可吸收感性无功17.消弧线圈采用全补偿，当系统发生单相接地时，可能会使系统（A）A.产生谐振B.失去稳定C.保护误动D.接地电流增加18.可通过（C）减小输电线路有功损耗A.增大线路有功功率B.增大线路无功功率C.提高线路两端电压D.增大输电线路电阻19.下列选项中，（C）属于与频率无关的负荷。
《电力系统分析》复习题及答案
《电力系统分析》复习题1一、填空题1、电力网络主要由电力线路和（ 变压器或变、配电装置或变电所 ）组成。
2、电能生产最基本首要的要求是( 保证安全可靠持续供电 )。
3、连接额定电压分别为220kV 和35kV 两个电力网的一台降压变压器，变压器的两侧均接线路，则此变压器的变比为（ 220/38.5或5.7 ）。
4、在我国110kV 以上电力系统的中性点运行方式一般为（直接接地）。
5、电压降落指元件两端电压的（相量差）。
6、在电磁环网中，由于变压器变比不匹配而产生的功率称为（循环功率；）。
7、电力系统频率的一次调整，通过调节发电机组上的（调速器）完成。
8、双绕组变压器的分接头在（ 高压绕组 ）侧。
9、短路冲击电流指的是（短路电流最大可能的瞬时值）。
10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。
二、单项选择题1、电导是反映电流流经导线而产生的__D__的参数。
A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。
A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采用的调压方式是____B_____。
A 顺调压 B 逆调压 C 常调压4、潮流方程是由____B_____推导得来的。
A 回路电流方程；B 节点电压方程；C 支路电压方程；D 割集方程 5、P-V 节点是_______B_____的节点。
A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相角未知；D 节点的电压和相角已知6、高压电网中，电能传输时产生的电压损耗主要是____D______引起的。
A 有功电流流过电阻；B 有功电流流过电抗；C 无功电流流过电阻；D 无功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。
A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电力系统进行潮流的调整和控制措施，错误的是____D_____。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统故障分析复习题一、填空：1.在实际工程计算中，常用(标么值)进行，使计算过程简化，这称为（标么制）。
2.采用标么制，应选定基准值，基准值有（电压基准值）、（电流基准值）、（功率基准值）和（阻抗基准值）。
3.求解不对称短路问题，一般采用对称（分量法），即将故障点的不对称三相电压分解为（正序）、（负序）和(零序)电压。
4.电力系统的元件分为（旋转元件）、（静止元件）两大类。
5.输电线路是（静止元件），所以（正序阻抗）和(零序阻抗)相等。
6.“导线——大地”回路的自阻抗，由（电阻）和（电抗）两部分组成。
7.为防止雷击过电压，架空线路杆塔顶上通常装有一根或多根避雷线，避雷线也称（架空地线）。
8．电力系统中的实际负荷，是由不同性质的负荷组合而成的，这称为（综合负荷）。
9.异步电机是（旋转）元件，其负序阻抗（不等于）正序阻抗。
10．在某一时刻短路电流可以达到最大值，将短路电流最大可能的（瞬时）值称为（冲击电流）。
11.在工程计算中，常利用（计算曲线）来确定短路后任意指定时刻短路电流的周期分量。
12．（计算曲线）的方法对短路点的总电流和在短路点邻近支路的电流分布计算具有足够的准确度。
13.两相短路、两相接地短路、单相接地短路称为（横向不对称短路故障）。
14.分析短路点的电压、故障支路电流的方法有（解析法）和（复合序网法）。
15．电力系统的非全相运行不会引起（过电压）、（大电流），但会出现（负序）和（零序）分量。
16.电力系统的非全相运行中的负序分量影响（输出功率），零序分量影响（通讯）。
17.根据（对称分量合成公式）可以求出断相处各相电流和电压。
18.当两部分等值电动势的夹角摇摆范围没有超过180度，经若干摇摆后恢复同步运行的情况称为（稳定振荡）或（同步振荡）。
19.线路一侧序电流的正方向规定由（母线）指向（被保护线路）。
20.规定负序电压的正方向是由（母线）指向（零电位点）。
判断题：1.由于变压器是静止元件，所以其负序等值电路和负序电抗分别与正序等值电路和正序电抗相同.(√)2.变压器的等值电路表征了一相一、二次绕组间的电磁关系。
（√）3.变压器的零序参数与变压器结构、绕组接线方式、中性点接地与否无关。
（×）4.变压器的漏磁通与所通电流的序别有关。
（×）5.变压器的正序、负序和零序的等值漏抗相等。
（√）6.输电线路是静止元件，所以正序阻抗和零序阻抗相等。
（√）7. 异步电机是旋转元件，其负序阻抗等于正序阻抗。
（×）8.短路容量等于短路电流有效值与短路处的正常工作电压的乘积。
（√）9．计算曲线对短路点的总电流和在短路点邻近支路的电流分布计算具有足够的准确度。
（√）10. 单相断线和两相接地短路称为纵向不对称故障。
（×）11.在三相故障分析中，选好基准相后，其他两相的对称分量则以基准相的对称分量表示。
（√）12.正序网络是有源网络，流过的是正序电流，正序电压越靠近电源，数值越小。
（×）13.正序网络是无源网络，负序网络是有源网络。
（×）14.负序网络中，故障点处负序电压为零，发电机中性点处负序电压最高。
（×）15.零序网络中，故障点处零序电压最高，接地中性点处零序电压为零。
（√）16.电力系统的非全运行中无必要分析纵向不对称故障。
（×）17.纵向不对称故障的综合电动势是有源网络的并联等效电压。
（×）18.经若干摇摆后不能恢复同步运行的情况称为非稳定振荡。
（×）19.系统振荡时，稳定刚开始破坏的第一周期最长。
（√）20.只要比较输电线路两侧负序电流的相位关系，就可以检测出故障线路和非故障线路。
（×）选择题1.若供电电源的内阻抗小于短路回路总阻抗的（ B ），则可认为供电电源为无限大容量电源。
A.5%B.10%C.15%D.20%2.下列各式哪一个是短路电流有效值的公式（C ） A.22apt pt t I I I -= B.22ptapt t I I I -= C.22aptpt t I I I += D.apt pt t I I I -= 3. 两相短路、两相接地短路、单相接地短路下列不属于横向不对称短路故障的是（D ）。
A.两相短路B.两相接地短路C.单相接地短路D.两相断线4.，分析计算不对称短路故障的方法中，应用最多、最基本得方法是（A ）A ．对称分量法 B.坐标法 C.向量法 D.求和法5.下列说法中正确的是（C ）A.电力系统的非全相运行会引起过电压B.电力系统的非全相运行会引起大电流C.电力系统的非全相运行会出现负序、零序分量D.电力系统的非全相运行不会出现负序、零序分量6.下列关于纵向不对称故障的叙述中错误的是（ B ）A ．纵向不对称故障的综合电动势是断相两侧电动势之差B. 横向不对称故障中的综合电动势是无源网络的并联等效电压C ．纵向不对称故障的综合阻抗是从断相处向系统看进去的等值阻抗D. 横向不对称故障的综合阻抗是从故障点与地之间向系统看进去的等值阻抗。
7.系统振荡时，会出现（ D）A.系统振荡时，稳定刚开始破坏的第一周期最短B.系统振荡时，振荡周期越来越长C.系统振荡时，系统将甩掉大量负荷，造成系统瓦解D.系统振荡时，振荡周期越来越短。
8.在实际电力系统中，不可能两处发生短路故障和断线故障的情况是（C）A.单相重复合闸B.非全相运行C.全相重复合闸D.串联电容补偿9.下列不同类型故障中叙述正确的一项是（A）A.单相接地短路的幅值特征是两非故障相电流差等于零。
B.两相短路的幅值特征是两相故障电流差值等于零C.三相短路的幅值特征是三相故障电流差值等于零D．两相接地短路的幅值特征是两相故障电流差值等于零10.对工频量特点叙述不正确的是（D）A.正方向故障时，相元件灵敏度不够B.不受过渡电阻的影响C.不受串补电容的影响D.受负荷电流的影响简单题：1.采用标么制的优点都有哪些？答：1）采用标么制易于比较电力系统各元件的特性及参数；2）采用标么制便于判断电气设备的特性和参数好坏；3）采用标么制可使计算大大简化。
2.单相系统和三相系统中的基准值各必须满足什么条件（写出公式并说明）？答：单相系统中基准值应满足：B B B I U S =,B B B I Z U =；三相系统中，基准值应满足：B B B I U S 3=,B B B I Z U 3=；式中 B U 、B I ——线电压、线（相）电流的基准值；B Z ——每相阻抗基准值；B S ——三相容量的基准值。
3.三相系统电气量标么值计算中的应注意那几点？答：1）有功功率P 、无功功率Q 的基准值B S ，而不是B P 、B Q ；2）三相功率（包括视在功率）标么值等于单相功率标么值；3）三相系统有名制中B B B I U S 3=，ϕcos 3B B B I U P =，但标么制中，B B B I U S =，ϕcos B B B I U P =。
4）标么值电气量经过变压器后的数值不发生变化，但求有名值时，应将求得的标么值电气量乘以该电压的相应基准值。
4.发电机突然短路瞬态过程的特点是什么？答：同步发电机稳态对称运行时，电枢磁势的大小不随时间而变化，在空间以同步转速旋转，与转子保持相对静止，因而不会在转子绕组中感应电流，这种电流又反过来影响定子电流的变化。
定子和转子绕组电流的相互影响，使得在定子绕组和转子绕组中的电流变化。
5.自由分量的衰减常采用的简化原则是什么？答：1）在短路瞬间为了保持在绕组磁链不变而出现的自由电流，如果它产生的磁通对本绕组相对静止，那么这个自由电流按本绕组的时间常数衰减。
一切同该自由电流发生依存关系的其他电流均按同一时间常数衰减。
2）某绕组的时间常数即是该绕组的电感和电阻之比，而忽略其他绕组电阻的影响。
6.短路容量的定义及其作用是什么？答：短路容量也称短路功率是短路电流有效值与短路处正常工作电压的乘积。
短路容量是用来校验断路器的开断能力。
把短路容量定义为短路电流和工作电压的乘积，是因为一方面开关要能切断这样大的电流，另一方面，开关断流时其触头应能经受住工作电压的作用。
7．应用短路计算曲线法的具体步骤是那些？答：1）等值网络；2）进行网络变化；3.将Fi X 归算到相应等值发电机容量下得到各等值发电机i 对短路点的计算电抗t cB X •；4）由各t cB X •分别根据适当的计算曲线找到指定时刻t 各等值发电机提供的短路电流周期分量标么值*•t pt I ；5）计算网络中无限大容量电源提供的短路电流周期分量标么值*pS I ;6)计算短路电流周期分量的有名值pt I 。
8.不对称短路故障时，如何分析变压器两侧电流分布及其电压、电流的相量关系？答：1）求出短路故障处的各序分量电压、电流，并根据短路故障类型，短路相别求出相互间关系，而后做出短路侧的电压、电流向量图。
2）根据变压器的接线组别，确定变压器另一侧的各序分量电压、电流的表示式。
3）应用计算公式或相量图，将变换后的各序分量电压、电流进行叠加，即可求出变压器另一侧的各项电压和电流。
9.振荡时和短路时电气量有什么不同?答：1）振荡时电气量一般作平滑的周期性变化，电气量不会突然变化；而短路故障时电气量是突变的。
2）全相振荡时系统保持对称性，系统中不会出现负序、零序分量，只有正序分量；在短路故障时一般会有负序或零序分量。
3）振荡中电压与电流的相位差是变化的，而短路故障中电压与电流之间的相位差基本保持不变。
4）振荡中心的电压在180度时为0，振荡中心在线路上两侧流过相同的振荡电流；如果振荡中心发生三相短路，线路两侧电流均流向故障点。
10.区分短路故障和振荡的方法有哪些？答:1)采用电流突变量区分故障和振荡；2）利用电气量的变化速度不同区分短路和振荡；3）利用负序电流、零序电流绝对值之和与正序电流绝对值比值关系识别4）利用检测三相电流大小不等。
零序电流大小来识别5）利用振荡中心电压变化来识别振荡与对称故障计算题：1. 如下图所示电网，试求用标么值表示的等值网络。
解：选择A MV S B •=100,取各电压级的基准电压为各电压级的平均额定电压，即KV U B 5.10=,KV U KV U B B 3.6,115== ,并认为各个元件的额定电压就是平均额定电压。
各元件的电抗标么值为发电机电抗标么值87.03010026.0'1=⨯=⨯=•*G N B d S S X X 变压器T-1电抗标么值33.05.311001005.10'12=⨯=⨯=-•*T N Bd S S X X 架空线路L 电抗标么值24.0115100804.02213=⨯⨯=⨯=*B B U S l X X 电抗标么值变压器2-T.701510005.10100%2*4=⨯=⨯=-•T N B S S S U X2.供电系统如图所示，各元件参数如下：线路L:长50 km ,X=40km /Ω;变压器T ：A MV S N •=10,5.10%=s U ，11/110=T k 。
