土石方计算流程
整理路基土石方计算与调配
整理路基土石方计算与调配在道路建设工程中，路基土石方的计算与调配是非常重要的一环。
而整理路基土石方的目的是为了保证道路的牢固和平整，确保交通安全与畅通。
本文将详细介绍整理路基土石方计算与调配的流程和方法。
一、土石方计算土石方计算是为了确定道路工程中需要挖掘或填方的土石方量。
具体的计算方法如下：1.1 道路横断面分析首先，需要对道路的横断面进行分析，了解道路的宽度、高度等参数。
根据横断面的情况，可以将道路分为挖方区和填方区。
在挖方区，需要挖掘土石方以达到设计的道路高度。
在填方区，需要填充土石方以平整道路。
1.2 坡度计算根据道路设计的坡度要求，计算挖方区和填方区的坡度。
一般来说，道路的坡度应根据地形和交通要求合理确定。
1.3 剖面积计算在挖方区和填方区，需要计算每个剖面的面积。
可以使用测量工具或计算软件对道路剖面进行扫描或重建，并计算各个剖面的面积。
1.4 剖面积累加将每个剖面的面积累加起来，得到整个挖方区和填方区的总面积。
1.5 土石方计算根据挖方区和填方区的总面积，结合道路设计的高度要求，计算挖方区和填方区的土石方量。
二、土石方调配土石方调配是指将挖掘来的土石方或填方所需的土石方按照一定的要求进行合理配置和布置，以确保道路的平整和稳固。
2.1 挖方土石方调配在挖方区，需要将挖掘来的土石方按照设计要求进行调配。
通常情况下，挖方区的土石方可以用于填方区，以减少外部土方运输对工程造成的影响和成本。
在挖方土石方调配中，需要考虑土石方的性质和质量。
不同的工程要求不同的土石方质量，因此需要进行筛分和分级处理，以满足路基设计的要求。
2.2 填方土石方调配在填方区，需要将合适的土石方进行调配和布置。
填方土石方的选择应根据设计要求和地质条件来确定。
填方土石方的调配需要考虑以下因素：土石方的类型、均匀度、含水量等。
合理的填方土石方调配可以保证路基的稳定性和承载能力。
2.3 移土距离控制在土石方调配过程中，需要控制土方的移动距离。
土石方工程量的计算
式中： V
挖方或填方体积（m3）；
a2 V ( H1 H 2 H 3 H 4 ) 4
H1、H 2、H 3、H 4 方格四个角点的填挖高度，均取绝对值（m）
H4 H1 H2 H3 a
a 全挖(全填)方格
2、方格四个角点，部分为填方、部分为挖方时（图1-8b、c） 方法一： V 式中： （m）；
+0.56 70.18
+0.02 70.22
-0.44 70.26
5、确定零线（挖填分界线）
零线 ——在一个方格网内同时有填方或挖方时，应先算出方
格网边上的零点的位置，并标注于方格网上，连接零点即得 填方区与挖方区的分界线（即零线）。不填不挖点的连线，
是挖方区和填方区的分界线。 方法：插入法、比例法找零点
70.09
答：（1）初步计算场地的设计标高H0 H0=（H1+2H2+3H3+4H4）/4M
=[70.09+71.43+69.10+70.70+2×（70.40+70.95+69.71+…） +4×（70.17+70.70+69.81+70.38）] /（4×9） =70.29（m）
2、场地设计标高的调整 ( H0’ )
填
2 2 a（ H 填）
4 H
V挖
2 2 a（ H 挖）
4 H
H
填（挖）
方格角点中填（挖）方施工高度的总和，取绝对值
H 方格四角点施工高度之总和，取绝对值（m）；
a 方格边长（m）。
H1
H2 a
H
4
道路断面土方计算介绍
道路断⾯⼟⽅计算介绍断⾯法⼟⽅计算⼟⽅量是根据纵断⾯上各个⾥程处实际测量的地⾯横断⾯线与设计横断⾯线，获得各个⾥程处的横断⾯的填挖⾯积，并由相邻两横段⾯的间距计算出⼟⽯⽅量，最终汇总出纵断⾯上所有两相邻横断⾯间的⼟⽯⽅量，并绘出⼟⽯⽅量计算表。
道路断⾯法⼟⽅量计算步骤：第⼀步：展点建模绘等⾼线第⼆步：删除三⾓⽹，⽤PL复合线画⼀条线路，作为纵断⾯线，⽣成⾥程⽂件作业流程：⼯程应⽤→⽣成⾥程⽂件→⽣纵断⾯线⽣成→新建（这时命令栏中会提⽰选择纵断⾯线，此时选中事先画好的复合线）→⽣成（⽣成⾥程⽂件 [.hdm] 和⾥程数据⽂件 [.dat] ）。
⾥程数据⽂件是⾥程点的坐标及各横断⾯点的坐标。
格式：点号，断⾯号， Y ， X ， H第三步：⽣成纵横断⾯作业流程：⼯程应⽤→断⾯法⼟⽅计算→道路断⾯（选择参数）→在图⾯上选取绘制纵、横断⾯的位置 [ ⿏标在图⾯点选，注意命令栏中的提⽰ ] 第三步：计算⼟⽅量： TA---- 填⽅ WA---- 挖⽅作业流程：⼯程应⽤→断⾯法⼟⽅计算→图⾯⼟⽅计算→⽣成⼟⽯⽅数量计算表 [ 有图⾯⽣成和⽣成 EXCEL 两种，类似⽣成界址点成果表 ]前⾯讲到的横断⾯设计⽂件该⽂件⽤于输⼊横断⾯设计的已知要素，可以由道路设计⽂件参数⽂件菜单来⽣成。
⽂件格式如下：断⾯序号，H=中桩设计⾼程，ZI=1:左坡度，YI=1:右坡度,ZW=左宽,YW=右宽，A=横坡率，ZC=左超⾼，YC=右超⾼，ZTG=左单坡限⾼,YTG=右单坡限⾼,ZWH=左坡间宽,YWH=右坡间宽,ZI2=1:左⼆级坡度,YI2=1:右⼆级坡度,ZSL=左碎落台宽,YSL=右碎落台宽,ZWG=左边沟上宽,YWG=右边沟上宽,ZDG=左边沟下宽,YDG=右边沟下宽,ZHG=左边沟⾼,YHG=右边沟⾼END以END作为结束标志。
另外断⾯法还有⼀些细节功能需要进⾏掌握才能够更好的进⾏⼟⽅计算：1、⾥程⽂件⽣成与处理2、设计⽂件处理3、任意断⾯的处理4、……我们在讲解断⾯法计算⼟⽅时会对这些内容进⾏深⼊讲解与掌握！这样才能够对⾃⼰的⼟⽅计算有把握！。
土石方工程量计算方法
土石方工程量计算方法
土石方工程量计算方法是指通过对工程中土石方的量进行准确计算，从而确定工程的造价和施工方案的可行性。
土石方工程量计算的方法主要有两种：体积法和重量法。
体积法是指通过对土石方变形前后的容积进行计算，得出土石方的体积，然后再根据土石方的密度和单位重量进行换算，得出土石方的重量。
体积法的计算公式为：体积=底面积×高度，密度=质量÷体积，重量=体积×密度。
重量法是指通过对土石方的重量进行计算，从而得出土石方的体积和数量。
重量法的计算公式为：重量=体积×密度，体积=重量÷密度，数量=体积÷单块体积。
在实际工程中，土石方工程量计算的方法与具体情况有关。
一般情况下，体积法适用于土方工程量的计算，重量法适用于石方工程量的计算。
同时，在进行土石方工程量计算时，还需要考虑工程中的坡度、砂土含量、土层厚度等因素，以确保计算得出的工程量准确无误。
综上所述，土石方工程量计算方法是一项非常重要的工程计算工作，需要结合具体情况灵活运用不同的计算方法，以确保工程量计算的准确性和可靠性。
土石方算量方法
土石方算量方法土石方算量方法土石方是建筑工程中不可避免的工程量，正确计算土石方的工程量是建造高水平工程的关键。
在建筑工程中，一般采用三种方法：填方、挖方和抛方。
填方计算方法填方又称填土，是指用各种土类填充建筑物和道路等工程中空隙的工作。
计算填方量，应根据填方体积计算。
填方体积是指填方前与填方后地面之间的总高度差，再乘以填方面积。
填方体积 = (填方前地面高度 - 填方后地面高度) x 填方面积挖方计算方法挖方又称挖土，是指在建筑工程中，将地面上的土垫进行清除，使其符合建筑物构造的完整性，达到建筑质量标准。
计算挖方量时，应根据挖方体积计算。
挖方体积是指挖方前与挖方后地面之间的总高度差，再乘以挖方面积。
挖方体积 = (挖方前地面高度 - 挖方后地面高度) x 挖方面积抛方计算方法抛方是指将挖出的土方顺着一定的方向（一般为离建筑物较远的方向）扔抛在预定位置上的过程，以使施工现场干净整洁。
计算抛方量时应根据抛方体积计算。
抛方体积是指抛方后和抛方前的地面高度差乘以抛方面积。
抛方体积 = (抛方后地面高度 - 抛方前地面高度) x 抛方面积无论是填方还是挖方，都需要进行处理。
计算土石方量时需要考虑到施工难度和土体压缩等特殊情况，而抛方则无需考虑压缩等。
通过合理的计算方法，可以使土石方施工更加规范，减少浪费，提高效率。
土石方计算方法的优化也是一个不断探索的过程。
可以根据不同类型的工程和土质，采用不同的计算方法来优化计算。
例如，对于复杂的工程，可以采用3D软件来进行模拟计算；对于特殊的土质，可以采用试验数据来调整计算公式。
总之，土石方算量是建筑工程中非常重要的一环，正确计算可以避免因工程量不足或者过剩而导致的严重质量问题。
建筑施工中，要根据不同的土石方类型和特殊情况，合理采用不同的计算方法，以便提高施工效率和质量。

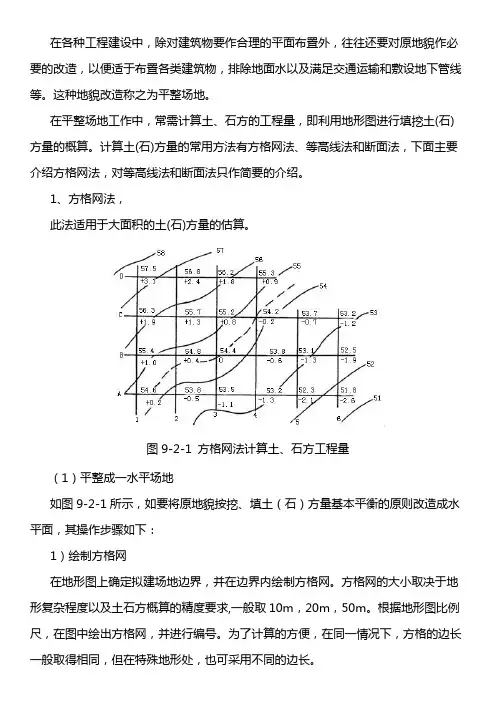

9.2土地平整时的土石方计算
在各种工程建设中，除对建筑物要作合理的平面布置外，往往还要对原地貌作必要的改造，以便适于布置各类建筑物，排除地面水以及满足交通运输和敷设地下管线等。
这种地貌改造称之为平整场地。
在平整场地工作中，常需计算土、石方的工程量，即利用地形图进行填挖土(石)方量的概算。
计算土(石)方量的常用方法有方格网法、等高线法和断面法，下面主要介绍方格网法，对等高线法和断面法只作简要的介绍。
1、方格网法，此法适用于大面积的土(石)方量的估算。
图9-2-1 方格网法计算土、石方工程量（1）平整成一水平场地如图9-2-1所示，如要将原地貌按挖、填土（石）方量基本平衡的原则改造成水平面，其操作步骤如下：1）绘制方格网在地形图上确定拟建场地边界，并在边界内绘制方格网。
方格网的大小取决于地形复杂程度以及土石方概算的精度要求,一般取10m，20m，50m。
根据地形图比例尺，在图中绘出方格网，并进行编号。
为了计算的方便，在同一情况下，方格的边长一般取得相同，但在特殊地形处，也可采用不同的边长。
2）求方格网交点的高程用目估内插法求出方格网交点的地面高程，并标注于相应交点的右上方。
3）要将原地形整理成水平面，且要求挖、填方基本平衡，则应按下式求得设计高程式中n ――方格的个数；――各角点、边点、拐点和中点的高程之和。
4）确定挖、填边界线。
此线为不填不挖的边界线，如图9-5中虚线所示，图上高程为54.4m。
此线亦称零等高线。
5）计算各方格网点的挖、填高度。
将各方格网点的地面高程减去设计高程，即得各网点的填、挖高度，并注于相应顶点得右下方，正号是表示挖，符号表示填。
6）计算各方格网点的挖、填土方量。
当整个方格都是填方（或挖方）时，土石方量可用下式计算：式中：—某一方格4个角点挖（或填）方的高度(m)—对应方格的实际面积（m2）当某一方格既有挖方又有填方时，应分别计算挖、填土石方量的大小。
式中n －挖（或填）部分对应多边形的角点数（包括0）－顶点为挖或填的高度之和（m）－对应多边形的实地面积（m2）7）计算总的填、挖土石方量。
路基土石方计算方法和公式及常规土方计价规则
路基土石方计算方法及公式路基土石方是公路工程的一项主要工程量，在公路设计和路线方案比较中，路基土石方数量的多少是评价公路测设质量的主要技术经济指标之一。
在编制公路施工组织计划和工程概预算时，还需要确定分段和全线路基土石方数量。
地面形状是很复杂的，填、挖方不是简单的几何体，所以其计算只能是近似的，计算的精确度取决于中桩间距、测绘横断面时采点的密度和计算公式与实际情况的接近程度等。
计算时一般应按工程的要求，在保证使用精度的前提下力求简化。
一、横断面面积计算路基的填挖断面面积，是指断面图中原地面线与路基设计线所包围的面积，高于地面线者为填，低于地面线者为挖，两者应分别计算。
通常采用积距法和坐标法。
1.积距法：如图4-5将断面按单位横宽划分为若干个梯形和三角形，每个小条块的面积近似按每个小条块中心高度与单位宽度的乘积：Ai=b hi则横断面面积： A =b h1+b h2 +b h3 +… +b hn =b ∑ hi当 b = 1m 时，则 A 在数值上就等于各小条块平均高度之和∑ hi 。
2.坐标法：如图4-6已知断面图上各转折点坐标（xi,yi）, 则断面面积为：A = [∑（xi yi+1-xi+1yi ) ] 1/2坐标法的计算精度较高，适宜用计算机计算。
二、土石方数量计算路基土石方计算工作量较大，加之路基填挖变化的不规则性，要精确计算土石方体积是十分困难的。
在工程上通常采用近似计算。
即假定相邻断面间为一棱柱体，则其体积为：V=（A1+A2）式中：V —体积，即土石方数量（m3）；A1、A2 —分别为相邻两断面的面积（m2）；L —相邻断面之间的距离（m）。
此种方法称为平均断面法，如图4-7。
用平均断面法计算土石方体积简便、实用，是公路上常采用的方法。
但其精度较差，只有当A1、A2相差不大时才较准确。
当A1、A2相差较大时，则按棱台体公式计算更为接近，其公式如下：V= (A1+A2) L (1+ )式中：m = A1 / A2 ，其中A1 ＜A2 。
土石方计算程序使用说明书
SV2002 土石方计算程序使用说明书1. 概述土石方计算程序依然遵循传统的作业流程，不同之处在于它帮助作业人员摆脱了繁杂的绘图和计算工作，更加专注于断面设计，大大提高了工作效率和成果质量。
2. 土石方计算工作流程图2-1土石方量计算工作流程见图2-1，流程和各步骤的含义如下：⏹步骤1、2是获取线路地面断面数据的过程，其中步骤1是在已有的地形图上提取断面（见SV2002菜单中“地形”-> “线路”->“纵、横断面数据提取”），步骤2是外业测量获取的断面数据。
⏹步骤3是内业设计人员设计线路纵横断面的过程。
⏹步骤4、5是绘制横断面图的过程。
⏹步骤6生成土石方量计算表和土石方量数据文件。
3. 数据准备在计算土石方量时需要提前准备的数据是线路地面横断数据文件，其格式如下：0+769.99 里程-18.00 333.638 左偏高程……0.00 339.454 中心高程……18.00 347.000 右偏高程此文件可通过外业测量后手工输入的方式生成，或者通过SV2002从地形图上提取（见SV2002菜单中“地形”->“线路”->“纵、横断面数据提取”）横断面后得到。
4. 纵断面设计4.1功能描述：纵断面设计采用可视化的界面，使设计人员在输入纵断面参数时即可知道设计是否正确、合理，界面见图4-1、图4-2：图4-1图4-2界面中各控件的功能如下：⏹纵断面设计参数：描述了纵断面上某一纵断的各参数值，需要说明的是参数“起点里程”只有在起始纵断时才可输入，参数“曲线半径”描述的是终止里程处对应的曲线半径，参数“坡度”的正负决定着坡段的方向，正值向上偏，负值向下偏。
在修改纵断面参数后需要点击“保存”，以达到刷新图形和保存数据的目的。
⏹里程：查找指定位置处坡段参数。
⏹新建：清空当前纵断面数据，注意清空之前保存当前的数据。
⏹打开：打开纵断面设计文件。
⏹保存：保存纵断面设计文件。
⏹添加：在当前坡段后添加坡段。
土石方计算方法
DTM法土方计算由DTM模型来计算土方量是根据实地测定的地面点坐标（X，Y，Z）和设计高程，通过生成三角网来计算每一个三棱锥的填挖方量,最后累计得到指定范围内填方和挖方的土方量，并绘出填挖方分界线。
DTM法土方计算共有三种方法，一种是由坐标数据文件计算，一种是依照图上高程点进行计算，第三种是依照图上的三角网进行计算。
前两种算法包含重新建立三角网的过程,第三种方法直接采用图上已有的三角形，不再重建三角网。
下面分述三种方法的操作过程：1。
根据坐标计算●用复合线画出所要计算土方的区域,一定要闭合，但是尽量不要拟合。
因为拟合过的曲线在进行土方计算时会用折线迭代，影响计算结果的精度。
●用鼠标点取“工程应用\DTM法土方计算\根据坐标文件".●提示：选择边界线用鼠标点取所画的闭合复合线弹出如图7－3土方计算参数设置对话框。
图7－3土方计算参数设置区域面积：该值为复合线围成的多边形的水平投影面积。
平场标高：指设计要达到的目标高程.边界采样间隔:边界插值间隔的设定，默认值为20米.边坡设置：选中处理边坡复选框后，则坡度设置功能变为可选，选中放坡的方式(向上或向下：指平场高程相对于实际地面高程的高低，平场高程高于地面高程则设置为向下放坡）。
然后输入坡度值。
●设置好计算参数后屏幕上显示填挖方的提示框，命令行显示：挖方量= XXXX立方米，填方量=XXXX立方米同时图上绘出所分析的三角网、填挖方的分界线（白色线条）。
如图7—4所示。
计算三角网构成详见dtmtf.log文件。
●关闭对话框后系统提示：请指定表格左下角位置：〈直接回车不绘表格> 用鼠标在图上适当位置点击,CASS 6.0会在该处绘出一个表格,包含平场面积、最大高程、最小高程、平场标高、填方量、挖方量和图形。
如图7—5所示。
图7—4 填挖方提示框图7-5 填挖方量计算结果表格。
路基土石方的计量的程序及计算方法【最新版】
路基土石方的计量的程序及计算方法1路基土石方计量的基本原则由于路基土石方计量存在工作量大、周期长的复杂性，为减少计量的工作量，提高计量的准确性，在实际计量工程中业主大多采用“总量控制，分期计量支付”方法进行计量支付，即先确定合同计量范围内土石方的总量，分期计量时按每次完成的工程量进行统计，但分期计量的总量按事先确定的总量进行封顶控制。
目前“总量控制”常见的方法有两种:1.1 以施工图设计数量进行合同范围内土石方的总量控制。
如果发现施工图设计数量与现场情况有出入，承包人在动工之前应向监理工程师报告，经检查确认属实后按现场情况调整设计数量作为总量控制的数量。
若承包人在动工之后提出设计数量与现场数量不符，由于无法确认，则不予调整总量控制的数量。
1.2 以实测数量进行合同范围内土石方的总量控制。
业主组织施工单位和监理单位的测量工程师在工程动工之前对合同计量范围内的路线中桩的地面线、横断面线、土石比等资料进行详细测量并测算出土石方总量，以此数量进行土石方总量控制。
2土石方计量的程序2.1 路基土石方计量的组织类型一般为承包人进行计量。
由承包人对已完成的土石方量进行计量，然后将计量的记录及有关资料报送监理工程师。
2.2 监理人员现场核实且监理工程师对中间计量表及有关资料进行确认后作为中期支付的依据。
2.3 高级驻地监理工程师对计量结果进行审查。
审查包括两个方面:一是计量的工程质量是否达到合同的标准;二是计量的过程是否符合合同条件。
2.4 总监理工程师代表处对工程计量项目进行审定。
在审定过程中有权对计量的工程项目质量进行抽检，抽检不合格的项目不予计量，对计量过程有错误的项目进行修正或不予计量。
只有经总监工程师审查批准后的工程项目才予以支付。
3土石方计量的常见影响因素在计算土石方工程数量时，工作量较大，再加之工程复杂对路基填挖影响的不确定性，使得土石方体积计算的精确性受到很大的影响，对于经常采用的平均横断面法计算规则，对于不同横断面之间的面积差可选择不同的计算公式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
土石方计算流程
整个土石方控制采取施工前外业测量、软件计算核算及施工完成后现场情况核查三个过程。
1、施工前外业测量控制
外委土石方正式施工前，由业务中心、技术负责人和外委队伍共同对原地面的数据进行采集，采集工具有全站仪或是GPS，采集的数据格式如下：
坐标x 坐标y 地面高程
381522.948 346710.636 51.603
381529.601 346693.290 45.505
381537.812 346674.122 38.553
381549.504 346661.190 34.337
381556.936 346642.933 20.734
381565.724 346626.182 20.717
381574.512 346609.432 23.538
381583.300 346592.681 29.893
381592.088 346575.931 44.920
381600.876 346559.180 49.872
采集数据时注意事项：
1）数据采集要仔细，地面变化点都要进行采集。
2）数据采集范围要大于路基占地线范围。
采集完的数据在软件中形成一个能准备描绘原地面情况的三维
立体。
2、软件计算控制
计算软件有海地软件和南方测绘，海地软件侧重计算道路，南方测绘侧重计算独立山体。
由技术负责人用软件用软件计算土石方，由业务中心进行核算。
核算内容：
1）地面数据是否与前期采集的一样。
2）设计相关的数据是否准确，包括平曲线、纵断面、超高、构造物文件、路基横断面和帽子文件。
要核对这些文件的输入是否和设计相同或是与将来成形的一致。
这些文件中，最重要的是帽子文件，帽子文件反映了扣路槽情况、边坡形式、各段落水沟形式及水沟外边留出的宽度、挡墙的形式。
如果这些数据无误，可以代入软件进行计算，计算原理是软件将整个路线按20米切一断面，计算区段断面面积平均面积，再乘以长度计算出体积。
具体显示如下图，曲线包括范围内为计算面积。
核实无误，就按现有工程量进行计算，如果计算有误，要重新进行计算。
核实后，要对与设计不同的段落进行提取，包括纵断不同、帽子形式不同等，做为重点标注，备查;同时要对工程量较大段落进行标注，对该些段完工进行抽查，核实是否是计算时相同。
3、路基施工完毕，对重点标注段落和工程量较大段进行抽查。
特殊情况路段土石方工程量计算：
特殊情况指外借土方等情况，大致包括根据填方反推挖方和直接对路基外借方进行测量两种。
1、根据填方反推挖方的，计算同上，但要考虑松铺系数。
2、直接对路基外借方进行测量是指路基处单独开挖的山体等，将来按一基准面对山体进行开挖，采用南方测绘进行测量。
1）采集原始地面数据如上。
2）确定挖方的基准面（高程）及放坡坡度，根据基准面及坡度计算土石方。
注意：上述两种情况，要求技术负责人根据现场情况计算平均运距，以备计算单价。
每月结算按当月完成估算量的90%以内进行结算，未确定土石比例前按土方价格进行结算，有合同的，按合同价结算。
