1桥式整流电路工作原理PPT课件
单相桥式全控整流电路基本工作原理
单相桥式全控整流电路基本工作原理
单相桥式全控整流电路电路主电路结构如下图1所示，其基本工作原理分析如下：
单相桥式全控整流电路用四个晶闸管，两只晶闸管接成共阴极，两只晶闸管接成共阳极，每一只晶闸管是一个桥臂。
单相桥式全控整流电路（阻-感性负载）电路图如图1所示
1）在u2正半波的（0~α）区间：
晶闸管VT1、VT4承受正压，但无触发脉冲，处于关断状态。
假设电路已工作在稳定状态，则在0～α区间由于电感释放能量，晶闸管VT2、VT3维持导通。
2）在u2正半波的ωt=α时刻及以后：
在ωt=α处触发晶闸管VT1、VT4使其导通，电流沿a→VT1→L→R→VT4→b →Tr的二次绕组→a流通，此时负载上有输出电压（ud=u2）和电流。
电源电压反向加到晶闸管VT2、VT3上，使其承受反压而处于关断状态。
3）在u2负半波的（π~π+α）区间：
当ωt=π时，电源电压自然过零，感应电势使晶闸管VT1、VT4继续导通。
在电压负半波，晶闸管VT2、VT3承受正压，因无触发脉冲，VT2、VT3处于关断状态。
4）在u2负半波的ωt=π+α时刻及以后：
在ωt=π+α处触发晶闸管VT2、VT3使其导通，电流沿b→VT3→L→R→VT2→a→Tr的二次绕组→b流通，电源电压沿正半周期的方向施加到负载上，负载上有输出电压（ud=-u2）和电流。
此时电源电压反向加到VT1、VT4上，使其承受反压而变为关断状态。
晶闸管VT2、VT3一直要导通到下一周期ωt=2π+α处再次触发晶闸管VT1、VT4为止。
《单相桥式全波整流电路》上课PPT
直流稳压电源一般由电源变压器、整流电路、滤波电路和稳压电路等组成。
电源变压器：将输入的220V或380V交流电压变换为所需的低压交流电； 整流电路：将低压交流电转换成脉动直流电； 滤波电路：减小电压的脉动，使输出电压平滑； 稳压电路：使输出的直流电压基本不受电网波动及负载变动的影响。
《单相桥式全波整流电路》
上课
《单相桥式全波整流电路》
《单相桥式全波整流电路》
各种家用电器、电子设备的运行都需要稳定的直流电源。在一般的 电子产品，如手机、MP3/MP4、小型扩音器等，通常使用电池供电， 但仍有大量电器设备，如日常生活中常用的电视机、手机充电器、家庭 影院等，往往将交流220V转换成直流稳压电源来供电。
《单相桥式全波整流电路》
u1 u2
u2
u1 u2
当输入信号为正半 周时，VD1、VD3导通， VD2、VD4截止，负载 上有半波输出。
当输入信号为负半 U0 周时，VD2、VD4导通， VD1、VD3截止，负载 上有半波输出。
《单相桥式全波整流电路》
【桥式整流电路参数估算】
直流输出电压平均值
2U2 u2
U o(AV) 0.9U 2
与半波整流电路相比，在相同的变压器次级电压下， 对二极管的参数要求相对较低，并且还具有输出电压高、 变压器利用率高、脉动小等优点，因此得到广泛应用。
《单相桥式全波整流电路》
课堂讨论
某单相桥式全波整流电路， 如果其中一只整流二极管VD2 出现下列问题：（1）反接（2） 虚焊（3）击穿，将会对电路 产生什么影响？
u1
u2
《单相桥式全波整流电路》
输入正半周
VD4
u1 u2
VD3
输入负半周
整流桥-桥式整流工作原理
整流桥－桥式整流工作原理整流桥－桥式整流工作原理整流桥有多种方法可以用整流二极管将交流电转换为直流电，包括半波整流、全波整流以及桥式整流等。
整流桥，就是将桥式整流的四个二极管封装在一起，只引出四个引脚。
四个引脚中，两个直流输出端标有＋或－，两个交流输入端有～标记。
应用整流桥到电路中，主要考虑它的最大工作电流和最大反向电压。
图一整流桥（桥式整流）工作原理图二各类整流桥（有些整流桥上有一个孔，是加装散热器用的）这款电源的整流桥部分采用了一体式的整流桥，整流桥的作用就是能够通过二极管的单向导通的特性将电平在零点上下浮动的交流电转换为单向的直流电，通常电源中采用的整流桥除了这种单颗集成式的还有采用四颗二极管实现的，它们的原理完全相同作用就是整流，把交流电变为直流电。
实质上就是把4个硅二极管接成桥式整流电路之后封装在一起用塑料包装起来，引出4个脚，其中2个脚接交流电源，用~~符号表示，2个脚是直流输出，用+ -表示。
特点是方便小巧。
不占地方。
规格型号一般直接用参数表示：50伏1安，100伏5安等等。
如果你要使用整流桥，选择的时候留点余量，例如要做12伏2安培输出的整流电源，就可以选择25伏5安培的桥。
选择整流桥要考虑整流电路和工作电压.整流桥堆整流桥堆一般用在全波整流电路中，它又分为全桥与半桥。
全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，图是其外形。
全桥的正向电流有0.5A、1A、1.5A、2A、2.5A、3A、5A、10A、20A、35A、50A等多种规格，耐压值（最高反向电压）有25V、50V、100V、200V、300V、400V、500V、600V、800V、1000V等多种规格。
常用的国产全桥有佑风YF系列，进口全桥有ST、IR等。
整流桥命名规则一般整流桥命名中有3个数字,第一个数字代表额定电流,A;后两个数字代表额电压(数字*100),V如:KBL410 即4A，1000VRS507 即5A，700V整流这一个术语，它是通过二极管的单向导通原理来完成工作的，通俗的来说二极管它是正向导通和反向截止，也就是说，二极管只允许它的正极进正电和负极进负电。
桥式整流电路PPT
出 元 件
五、课堂练习
（二） 提高练习
1、分析图示桥式整流电路中的二极管D2 或D4 断开时负载电压的波形。 2、如果D2 或D4 接反，后果如何？ 3、如果D2 或D4因击穿或烧坏而短路，后果又如 何？
五、课堂练习
（二） 提高练习
故障1
故障2
故障3
五、课堂练习
（二） 提高练习
故障4
单相桥式整流电路的接线规律：变压器次级每个输出端必为二极 管的正、负极混接端；负载必定接在二极管桥路的共负极端和共正极 端。
三、探究新知
电路构成及电路原理
其中：T为变压器；D1、D2、D3、D4为四个整流二 极管；RL为负载电阻。
四、演示与讲解
1、用示波器观察桥式整流电路输入输出波形 2、演示桥式整流电路的原理及波形。 3、整流桥堆。
五、课堂练习
找
（一） 基 本 练 习
出 电
路
五、课堂练习
找
（一） 基 本 练 习
六、课堂实践
完成桥式整流电路元器件的布局及安装
七、总结
1、桥式整流电路的工作原理及特点。 2、桥式整流电路的接线规律。 3、同学们的表现。
八、作业
请预习电烙铁的焊接技术、及示波器的使用为完 成本项目打基础。

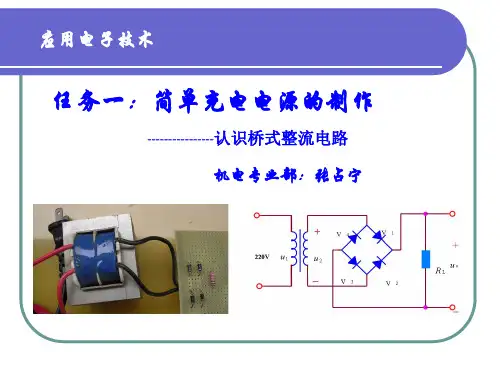

应用电子技术
任务一：简单充电电源的制作
----------------认识桥式整流电路
机电专业部：张占宁
一、旧知回顾
1.单相半波整流电路
提问:有什么优点和缺点？ 优点：电路简单，变压器无抽头。 缺点：电源利用率低，输出电压脉动大。 UO UL .45U 2
一、知识回顾
2.单相全波整流电路 提问:有什么优点和缺点？ 优点：
《整流电路》课件
随着人工智能和大数据技术的应用，整流电路的设计和优化也正朝着智能化方向发展，实现更精准、高效的能源管理。
随着电动汽车市场的不断扩大，整流电路在车载充电器和充电桩等领域的应用前景广阔，为电动汽车的发展提供稳定、高效的能源供给。
电动汽车领域
在风能、太阳能等可再生能源的利用中，整流电路能够实现高效、稳定的能源转换，促进可再生能源的广泛应用。
效率
温升
噪声与干扰
整流电路的效率越高，说明其能量转换效率越好，损失的能量越少。
整流电路在工作过程中温度升高的情况，温升越低越好，以保证元件的寿命和稳定性。
整流电路在工作过程中产生的噪声和干扰越小越好，以保证系统的稳定性和可靠性。
03
CHAPTER
整流电路的应用与实例
整流电路用于音频设备中，将交流电转换为直流电，为放大器和扬声器提供能源。
可再生能源领域
智能电网的建设需要大量高性能的整流设备，整流电路在智能电网的能源调度和管理中具有重要作用，有助于实现节能减排和能源的高效利用。
智能电网领域
THANKS
感谢您的观看。
半波整流器
现代电子设备中经常使用集成整流芯片，它们集成了整流电路和其他功能，具有高效、紧凑和可靠的特点。
集成整流芯片
04
CHAPTER
整流电路的调试与维护
确保所有电路连接正确，检查电源、电阻、电容等元件是否正常。
调试前准备
按照电路图逐步检查每个元件的电压、电流是否正常，确保电路工作在正常范围内。
02
CHAPTER
整流电路的元件与电路分析
整流电路中的核心元件，单向导电性使电流只能在一个方向上流动。常用的有硅管和锗管。
二极管
滤波电容，用于吸收二极管导通时的管压降，使输出电压更加平滑。
桥式整流电路图及工作原理
桥式整流电路图及工作原理桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。
由电源变压器、四只整流二极管D1~4 和负载电阻R L组成。
四只整流二极管接成电桥形式，故称桥式整流。
图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→RL→D3回到TR次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→RL→D4回到Tr次级上端，在负载RL上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压vo=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压vo=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
桥式整流电路图及工作原理介绍
桥式整流电路图及工作原理介绍图1 桥式整流电路图桥式整流电路的工作原理如图2所示。
在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。
这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。
桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。
在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。
二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。
当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。
当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。
半波整流电路输入和输出电压的波形如图所示。
二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。
但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。
平滑处理电路实际上就是在半波整流的输出端接一个电容，在交流电压正半周时，交流电源在通过二极管向负载提供电源的同时对电容充电，在交流电压负半周时，电容通过负载电阻放电。
电容输出的二极管半波整流电路仿真演示通过上述分析可以得到半波整流电路的基本特点如下：（1）半波整流输出的是一个直流脉动电压。
桥式全波整流电路的工作原理
桥式全波整流电路的工作原理“哇，这电路好神奇啊！”我和小伙伴们围在一起，看着老师摆在桌上的桥式全波整流电路模型，心中充满了好奇。
你知道吗？桥式全波整流电路就像一个神奇的小魔法师。
它主要由四个二极管组成，就像四个勇敢的小卫士。
这四个二极管可厉害啦！它们的功能就是让电流只能朝着一个方向流动。
那它是怎么工作的呢？就好比我们在玩一个水流的游戏。
电流就像水流一样，一会儿从这边流过来，一会儿从那边流过来。
但是在桥式全波整流电路里，这四个二极管就像四个闸门，只让水流朝着一个方向走。
当电流从一个方向过来的时候，其中两个二极管打开，让电流通过。
当电流从另一个方向过来的时候，另外两个二极管就打开啦，同样让电流朝着一个方向流动。
这样一来，不管电流从哪个方向来，都能被整成一个方向的电流。
那这个神奇的桥式全波整流电路在我们生活中有啥用呢？有一次，我看到爸爸在修手机充电器。
我就好奇地问：“爸爸，这个充电器里面也有那个神奇的电路吗？”爸爸笑着说：“当然啦，手机充电器里就有桥式全波整流电路呢。
它可以把家里的交流电变成手机需要的直流电，这样手机才能充电呀。
”哇，原来这个小小的电路这么重要啊！就像一个默默奉献
的小英雄，在我们看不见的地方发挥着大作用。
我觉得桥式全波整流电路真的太神奇啦！它就像一个魔法盒子，把乱七八糟的电流变得整整齐齐。
以后我一定要好好学习，了解更多关于电路的知识。
单相桥式整流电路
（Single-phase Bridge Rectifier Circuit）
张小华
单相桥式整流电路的工作原理
u2正半周时
电流通路
+
T
+
u1
A D4
u2
D1
D3
RL uo
B
D2
-
-
单相桥式整流电路
单相桥式整流电路的工作原理
u2负半周时 电流通路
-
T
u11
A D4
u2
D1
D3
+
RL
⒈单相桥式整流电路的组成、工作原理； ⒉电路主要参数的计算；
9
思考与练习
1.根据实际情况设计并制做一个单相桥 式整流电路。
2.电路中若有一个二极管反接、或虚焊、 或烧毁，有何现象？分析其原因。
3.查阅整流电路其它方面的应用，并相 互交流。
10
电路需完善的问题
Uo是脉动的直流输出，如何变为平滑 输出，趋近标准直流呢？
∴ U2=Uo/0.9=60/0.9≈66.7（V）
7
应用举例
⑵ 流过二极管的平均电流为:
ID IO 2 4A 2 2( A)
二极管承受的反向峰值电压为: U RM 2U2 1.41 66.7 94(V )
查手册可选型号为2CZ12A(3A/100V) 二极管四只。
8
小结
⑵二极管工作参数
平均电流(average current)
ID
1 2
IO ( A)
反向峰值电压(reverse peak voltage)
U RM 2U 2 (V )
桥式全波整流电路工作原理
桥式全波整流电路工作原理嘿，朋友们！今天咱来唠唠桥式全波整流电路工作原理。
你看啊，这桥式全波整流电路就像是一个神奇的小魔法师，能把交流电变得乖乖听话。
想象一下交流电就像那调皮的小孩子，上蹿下跳的，一会儿正一会儿负。
但咱这桥式全波整流电路可厉害啦，它能把这调皮小鬼给收拾得服服帖帖。
它是怎么做到的呢？其实啊，就是通过那四个二极管。
这四个二极管就像四个忠诚的卫士，各自站好自己的岗。
当交流电的正半周来的时候，有两个二极管就会打开通道，让电流顺利通过，而另外两个二极管就乖乖地在那等着。
等交流电变成负半周了呢，这两个二极管就休息啦，换另外两个开始工作。
这不就像是一场接力赛吗？一组跑累了，另一组赶紧接上，保证电流能一直向前跑，不被那交流电的调皮性子给耽误了。
你说这桥式全波整流电路神奇不神奇？它能让交流电变得平稳，为我们的各种电器设备提供稳定的直流电。
没有它，咱家里的那些电器还不知道能不能正常工作呢！
而且啊，这桥式全波整流电路的应用可广泛啦！从小小的充电器到大大的工业设备，都有它的身影。
它就像是一个默默无闻的幕后英雄，一直在为我们的生活和工作提供着可靠的支持。
你再想想，如果没有桥式全波整流电路，我们的手机充电会变得多么不稳定啊，说不定充着充着就坏了呢！电脑也可能会时不时地出故障，那可多闹心啊！
所以说啊，这桥式全波整流电路可真是太重要啦！我们得好好感谢这个小魔法师，是它让我们的生活变得更加便利和美好。
怎么样，现在你对桥式全波整流电路的工作原理是不是有了更清楚的认识啦？是不是觉得它特别厉害呢？反正我是这么觉得的！哈哈！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
电路组成
+
+
4
+ V4
V1
+
220V u1
+
u2 3
– V3
2
1
RL u o
V2
-
+
由一个变压器，四只二极管，一个负载组成，其中四只二 极管组成电桥电路。
2
单相桥式整流电路的工作原理
u2正半周时
电流通路
+
T
+
u1
A D4
u2
D1
D3
RL uo
B
D2
-
单相桥式整流电路
-
3
单相桥式整流电路的工作原理
最 高 反 向 工 作 电 压 为 200V。
10
（2）当 采用 桥式 整流 电 路时 ，变 压器 副边 绕 组 电压有效值为：
U2
Uo 0.9
24 0.9
26 .7
V
整流二极管承受的最高反向电压为：
U RM 2U 2 1 .41 26 .7 37 .6 V
流过整流二极管的平均电流为：
演讲人：XXXXXX
时 间：XX年XX月XX日
15
A
u2
B
u2
D4 D1
D3
D2
uU 0 o
u D 4 ,u D 2 uD3,uD1
+
RL
u2>0 时
u2<0 时
uo D1,D3导通 D2,D4导通
D2,D4截止 D1,D3截止
_ 电流通路: 电流通路: A D1 B D2 RLD3B RLD4A
t 输出是脉动的直流电压！
t
t
6
整个周期的输出波形如下图所示： u2
ID
1 2
Io
0.5
A
因 此 可 选 用 四 只 2CZ11 A 整 流 二 极 管 ， 其 最 大 整
流 电 流 为 1 A， 最 高 反 向 工 作 电 压 为 100V。
11
正负半半周周+ -
+-
u2
K1K2断 uO
t
半t 波整流
12
正负半半周周+ -
+-
u2
uO
K1合K2断
t
t桥式整流
13
+
V4
u2 3
V3
+
2
4
V1
1
V2
+ u2 +
RL
u
uO
O
-
+
t t
9
例 ： 试 设 计 一 台 输 出 电 压 为 2 4 V， 输 出 电 流 为 lA 的 直 流 电
源，电路形式可采用半波整流或 全波整流，试确定两种电路形 式
的变压器副边绕组的电压有效值，并选定相应的整流二极管。
解 ： （ 1） 当 采 用 半 波 整 流 电 路 时 ， 变 压 器 副 边 绕 组 电 压 有
uO´ iO´ uo´´ iO ´´、 uO iO
t t t t t t
t
7
集成硅整流桥：
+ –
~+~-
u2 –
+ uL
8
三、主要参数：
输出电压平均值：Uo=0.9u2 输出电流平均值:Io= Uo/RL =0.9 u2 / RL
流过二极管的平均电流：Iv=IL/2 二极管承受的最大反向电压： URM= 2u2
写在最后
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
14
谢谢大家
荣幸这一路，与你同行
It'S An Honor To Walk With You All The Way
u2负半周时 电流通路
-
T
u11
A D4
u2
D1
D3
+
RL
u0
B
D2
+
单相桥式整流电路
_
4
+
4
+
220V u1
- V4
u2 3
V3
V1
1
V2
+
RL u O
+
+
2
-
u2负半周时：D2、D4加正向电压导通， D1 、D3加反向+电压截止。
其输出波形如下u图2 所示。
uo´´ io ´´
t
t
t
5
单相桥式整流电路输出波形及二极管上电压波形
效值为：
U
2
Uo 0.45
24 0 .45
53 .3 V
整流二极管承受的最高反向电压为： U RM 2U 2 1 .41 53 .3 75 .2 V
流过整流二极管的平均电流为： ID Io 1 A
因 此 可 选 用 2CZ12 B 整 流 二 极 管 ， 其 最 大 整 流 电 流 为 3 A，
