船舶操纵模拟器视景生成技术的研究[论文+开题+综述]
开题报告航海技术船舶操纵模拟器视景生成技术的研究一、选题的背景与意义航海模拟器经历数十年的发展，经历了从简单到复杂，从单一到综合的过程。
尤其重要的是20世纪80年代以来，CGI（计算机成像）视景生成技术的采用，使航海模拟器经历了从无视景，仅凭仪器操作到有视景，能创建一种逼真的环境这样一种变革。
为航海模拟器配置视景系统，无疑为操作者提供了最直接、信息量最大的信息来源，为使参与者身临其境提供了可能。
一个好的航海模拟器，其视景系统的投资占了整个航海模拟器投资的三分之二，甚至更多。
可以说视景系统的好坏已成了当前航海模拟器开发研制的成败关键。
航海模拟器现在广泛应用于航海教育和培训以及相关领域工程论证和科学研究中，在某种程度上航海模拟器已经成为评价航海院校办学条件的重要指标。
大型船舶操纵模拟器的研制成功，为航海人员培训、系统分析、科学研究、工程设计和海事分析等提供了一个可供船舶操纵的虚拟的海上航行环境，这在航海领域具有很高的科学价值与经济效益。
真实的视景画面，通过视觉的感受，使操作者身临其境。
对不同种类、不同吨位的实船模型的船舶操纵、避碰、靠离泊、进出港，以及一定海域不同海况、天气、能见度条件和昼夜变化下的船舶操纵、避碰和望远镜功能等的模拟，使受训者或使用者能够更真实地对船舶航行状况和航行环境有更具体的感知。
本文综合前人的研究，并以此为基础，对船舶操纵模拟器视景生成中的三维视景生成及环幕投影技术进行研究，剖析其原理并提出改进，对现存问题提出解决方案，使航海模拟器视景生成更加真实、更加先进。
在此基础上，培训、科研和海事研究人员能够更真实地对实际环境进行模拟，得出更符合实际的数据并在实际应用中得到更精确地分析结果，指导实际操作。
二、研究的基本内容与拟解决的主要问题：主要内容1、本文的背景和实际意义2、目前国内外对航海模拟器视景生成的研究2.1目前航海模拟器视景生成已有的研究成果2.2目前航海模拟器视景生成存在的不足和技术上的缺陷3、对航海模拟器的视景生成技术的看法和一些具有建设性意义的建议3.1总结国内外对航海模拟器视景生成的研究成果和现存的不足3.2针对这些成果和不足总结前人研究经验3.3提出自己的建议4、论文总结拟解决的问题综合目前船舶操纵模拟器视景生成技术中的图像重叠技术，地形、山行、海浪等的生成技术以及视景建模进而进行三维视景生成和360度环幕投影的技术研究。
三、研究的方法与技术路线：1、通过图书馆和网络收集大量与本文有关的资料并进行科学的筛选，以作参考。
2、对收集到的资料进行整理，总结船舶操纵模拟器视景生成技术中具体的相关技术。
3、在对相关技术的总结的基础上，找出其中存在的不足和缺陷并提出三维视景生成和环幕投影技术的展望。
4、对三维视景生成技术和环幕投影进行具体解释，对在实际应用中可能出现的问题提出解决方案。
四、研究的总体安排与进度：2010.11.17确定题目2010.11.18—11.19指导教师下达毕业论文任务书2010.11.20—12.24撰写文献综述、开题报告，并上交两份开题报告打印稿。
2010.12.25—12.31毕业论文开题论证2011.1.1—1.14开题报告修改，并将开题报告、文献综述、任务书终稿上交到系里2011.1.15—2.20论文撰写、修改2010.4.28确定终稿，连同毕业实习相关材料上交指导教师2010.5.8毕业论文答辩五、主要参考文献：[1] 关克平. 航海模拟器视景建模技术研究及应用[D].2002[2] 金一丞.STCW公约与航海模拟器的发展.大连海事大学学报.2002,28(3):51-55.[3] 尹勇.航海模拟器视景的建模.大连海事大学学报.2001,27(4):20-23.[4] 邱志雄.不同视点重叠图像自动拼接算法.中国航海.2001, 2:41-45.[5] 任鸿翔.船舶操纵模拟器视景中的山形建模.2001,6(A),4:378-382. [6] 兰培真.航海模拟器视景中沿岸山脉实景纹理图像拍摄.计算机仿真. 2001,18(1):29-32.[7] 张秀凤.航海仿真虚拟环境的海浪视景生成技术.系统仿真学报.2002,14(3):313-315.[8] 尹勇.自然现象的实时仿真.系统仿真学报.2002,14(9):1217-1219.[9] 王胜正. 360°环形柱幕立体视景系统航海模拟器.2008,29(2):1-4.[10]周卫兵.船舶操纵模拟器环幕投影误差分析.系统仿真学报.2004,16(4):752-753,780.[11] 马越.分布航海仿真中HLA 网关的设计与实现.哈尔滨工程大学学报.2004, 25(3):283-287.[12] 洪碧光.船舶操纵模拟器在船舶通航安全评估中的应用.中国航海.2003, 3:24-26.[11]Three-dimensional Vision System of Navigational Simulator for Assessment of Navigation Safety in Design of Harbor and Waterway[A]Proceedings of the First International Conference on Risk Analysis and Crisis Response[C], 2007.[12] Olivier Doucy. Near Surface Maneuvering and Station-Keeping for an Autonomous underwater vehicle. NATO Symposium, Applied Vehicle Technology Panel, Ankara ,Turkey ,October,2000-08-29.[13]Stefan Kluj. The Relation Between Learning Objective and TheAppropriate Simulator Type.毕业论文文献综述航海技术船舶操纵模拟器视景生成技术的研究一、材料来源本此毕业论文主要是进行船舶操纵模拟器视景生成技术的研究，因此我主要是根据船舶操纵模拟器视景生成技术进行有关文献、图书资料的收集与查阅。
大部分的文献都来自于学校的图书馆中、西文数据库，如中国知网、维普，包含了大量的专业期刊，如《海运纵览》、《港工科技信息》、《中国航海》等。
其他部分来自于图书馆藏书和网络资料，如百度、学术谷歌等。
二、国内外研究历史及现状1、航海模拟器视景系统研究现状。
随着科学技术的不断发展，对船舶操纵模拟器视景生成技术的研究也一直在进行。
金一丞等指出：航海界已经基本达成共识，将航海模拟器分为四级，分别为：A级：全功能(Full Mission)的航海模拟器；B级：多功能(Multi Task)的航海模拟器；C级：有限功能(Limited Task)的航海模拟器；X级：单一功能(Single Task)的航海模拟器；挪威船级社(DNV)航海模拟器认证标准给出了A级“全功能的航海模拟器”的主要性能指标。
同时该标准中还提到B级“多功能的航海模拟器”的主要性能指标。
目前，世界上许多国家在多功能航海模拟器(B级)的开发研制上都有长足的发展，具有全功能的航海模拟器(A级)也在部分国家相继出现，比如英国，美国，挪威，日本等。
鹿特丹拥有世界一流的航海模拟器。
在Marine Safety模拟器中心，能提供引航员、拖轮和交通管理人员培训。
该模拟器中心拥有船桥模拟器、港口控制模拟器等。
就国内而言，在航海模拟器的开发研制上也有新的发展。
多功能航海模拟器(B级)在上海、青岛、大连等航海院校都已经成功。
1998年以来，全功能模拟器(A级)的研制也在上海、大连等地获得成功，其中视景系统的性能指标也达到或部分超过。
2、STCW公约要求。
航海操纵模拟器现在广泛用于航海教育及培训，STCW78/95公约较大篇幅的增加了有关航海模拟器的内容。
金一丞总结了STCW95对航海模拟器的相关规定：（1）模拟器的使用；（2）模拟器的性能标准；（3）应用模拟器进行培训和适任评估的范围。
并且对模拟器的未来发展进行了展望。
通过这些规定的内容，我们能对船舶操纵模拟器的研究方向做到更精确，更具体。
3、航海模拟器视景的建模。
视景的建模要能做到准确、真实和具有实时性。
尹勇指出Coryphaeus 的Disingers Workbench (DWB) 与Mutagen 一样, 是当今世界上最好的三维建模工具之一, 可用于可视化系统数据库的创造和编辑, 以其强大的功能、优良的交互性以及可视化特性深受仿真建模开发人员的欢迎。
依此建立起来的三维视景可以满足船舶操纵模拟器的上述要求。
4、不同视点重叠图像的拼接。
不同视点重叠图像的拼接在船舶操纵模拟器视景生成技术中是一个难点。
邱志雄指出：不同视点重叠图像的拼接算法大都需要估计相机参数和每个像素的深度等，要求有较多的源图像，由于海上实景拍摄难度大，因此符合要求的源图像十分有限。
这些现有的算法对于生成船舶操纵模拟器中的视景并不适用。
因此，作者依据三维成像几何理论，建立了相邻重叠图像的成像几何模型。
5、船舶操纵模拟器视景生成技术中山形的生成。
船舶操纵模拟器视景中经常会出现山形，对于山形的生成，任鸿翔等提出了基于等高线的山形堆积建模和山形轮廓建模方法。
首先用几何方法生成的曲面来刻画地形的大致形状，再用纹理合成技术来生成地表丰富的细节，而高度场方法又分为随机高度场方法、基于物理模型的高度场方法和基于地形等高线的高度场方法，其中具有一定几何精确度的基于地形等高线生成高度场的方法是实景地形模拟中的重要方法。
通过数据采集及等高线的折线逼近即用数字化仪在海图上按一定顺序来进行采点，其采样点的密度可根据地形的复杂程度决定。
对于山体造型，简单的岛屿可用手工建模，即将采样点的坐标赋以相应的高程值(也称山体高度值)，以构成形似梯田状的山型，再参照拍摄的真实照片，通过适当选取相邻的采样点，来构成四边形或三角形，最后贴上纹理，即获得岛屿模型。
6、本船模拟。
本船是指操作者在操作时在驾驶台所看到的本船的具体形状。
本船是操作者判断船舶运动的参照物，通过视景的相对运动，操作者可以真实地感受到船舶的运动。
孙腾达等将本船的建模归纳为两种方法：通过简单模型贴本船纹理的方法来实现；使用3D Max，Maya和MultiGen Creator等建模软件建立真三维的几何模型，实时生成。
简单模型贴本船纹理主要是获取船舶纹理，在模型基础上贴上纹理即可；三维的几何模型学要复杂的几何纹理，数据量大，但仿真度高，也更加精确。
6、海浪模拟。
由于水波和浪花形状的不规则性，对其的实时动态模拟一直困扰着航海仿真领域的研究们。

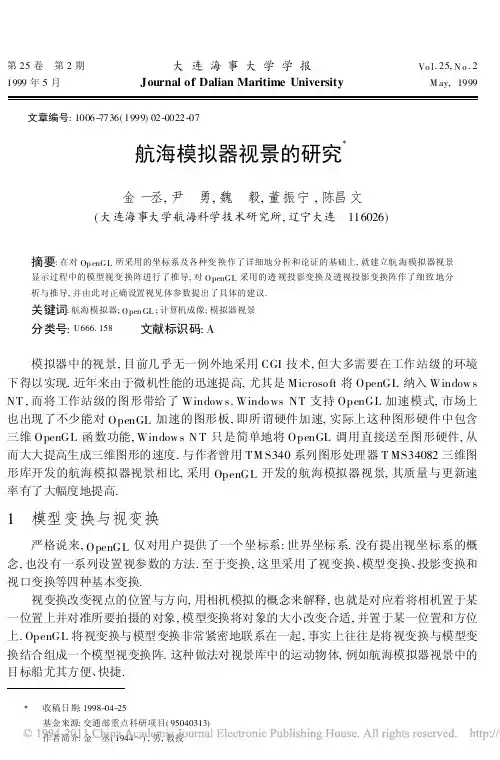

航海模拟器视景的研究
