门禁系统调试步骤
门禁系统安装及调试全过程讲解
门禁系统安装及调试全过程讲解目录第一章门禁设备的安装与系统调试步骤 (2)第一步门禁设备的安装 (2)第二章选用线材及工程布线 (4)第2.1节布线接线注意事项 (4)第2.2节网线选用及布线技巧--RS485联网门禁 (5)第2.3节网线选用及布线技巧—TCP/IP网络门禁 (8)第2.4节门禁控制单元---线材选用及布线技巧 (10)第三章门禁设备的安装与接线 (15)第3.1节门禁控制器的安装 (15)第3.2节读卡器的安装与连接 (17)第3.3节电锁及锁电源的安装与连接 (18)第3.4节出门按钮的安装与连接 (19)第3.5节消防联动、门磁、红外、声光报警器的安装与连接 (20)第五章门禁系统调试中的常见问题 (21)第5.1节门禁系统RS485总线通讯方面的问题 (21)第5.2节开不了门（电锁不动作）的问题 (22)第一章门禁设备的安装与系统调试步骤先安装门禁设备与软件，并联机测试，再按要求调试与使用。
第一步门禁设备的安装门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式；第二合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。
然后每个设备的安装及其连接请参考产品说明书。
1.1 施工布线选用合适的线材与管材，进行现场布线，包括：●RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；●TCP网络通讯的布线，选用超五类双绞网线，接入局域网。
●强电供应的布线，用于门禁控制器、锁电源等的供电●读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线●电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。
●出门按钮的布线，出门按钮到控制器端口之间的线，采用两芯线，线径在1.0平方毫米以上。

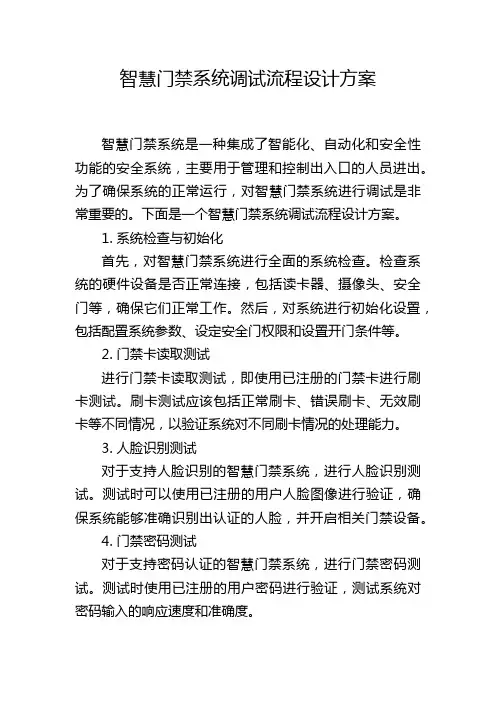

智慧门禁系统调试流程设计方案
智慧门禁系统调试流程设计方案智慧门禁系统是一种集成了智能化、自动化和安全性功能的安全系统，主要用于管理和控制出入口的人员进出。
为了确保系统的正常运行，对智慧门禁系统进行调试是非常重要的。
下面是一个智慧门禁系统调试流程设计方案。
1. 系统检查与初始化首先，对智慧门禁系统进行全面的系统检查。
检查系统的硬件设备是否正常连接，包括读卡器、摄像头、安全门等，确保它们正常工作。
然后，对系统进行初始化设置，包括配置系统参数、设定安全门权限和设置开门条件等。
2. 门禁卡读取测试进行门禁卡读取测试，即使用已注册的门禁卡进行刷卡测试。
刷卡测试应该包括正常刷卡、错误刷卡、无效刷卡等不同情况，以验证系统对不同刷卡情况的处理能力。
3. 人脸识别测试对于支持人脸识别的智慧门禁系统，进行人脸识别测试。
测试时可以使用已注册的用户人脸图像进行验证，确保系统能够准确识别出认证的人脸，并开启相关门禁设备。
4. 门禁密码测试对于支持密码认证的智慧门禁系统，进行门禁密码测试。
测试时使用已注册的用户密码进行验证，测试系统对密码输入的响应速度和准确度。
5. 报警测试智慧门禁系统应该具备报警功能，在系统异常和非法入侵时能够及时发出警报。
进行警报测试，包括触发门禁报警器、触发安全摄像头录像等，测试系统的报警功能是否正常。
6. 远程控制测试对于支持远程控制的智慧门禁系统，进行远程控制测试。
测试时使用系统的远程控制功能，包括远程开门、远程查看视频监控等，验证系统的远程控制功能是否正常。
7. 记录查询与备份智慧门禁系统应该具备记录查询和备份功能，对门禁记录进行管理。
进行记录查询测试，包括查询用户的门禁记录、查询开门权限记录等。
同时，进行记录备份测试，测试系统对门禁记录的备份功能是否正常。
8. 日志记录与故障排除在测试的过程中，系统应该能够记录所有操作和事件。
进行日志记录测试，测试系统是否能够准确记录操作日志和事件日志。
同时，可以进行系统故障排除测试，测试系统在故障情况下的自动排除功能。
单门门禁机调试详细步骤2014.9.3
第三部分:门禁机常用操作步骤
1.修改通用开门密码：按下*990101（一定要OK指示灯变成绿色），然后按下3，输入新的密码，比如5678，嘟嘟响两声，然后按两次*退出即可。
然后输入5678，ok灯变亮，正常开门，修改成功。
2.设置有效卡（添加开门卡）：按*990101（一定要OK指示灯变成绿色），然后按下5，再输入001，然后把卡放在机器上刷卡，可以连续把所有卡刷完，刷卡完毕后按2次* 键退出即可。
（001代表卡的编号，意思是第一张是001，第二张是002，连续刷卡不需要连续输入编号）。
如果以后再加卡也按这个步骤，只是把编号改成对应的编号，比如第11张卡，需输入011编号。
刷卡后，ok灯变亮，正常开门，完成。
3.门禁机开门延时调整，默认为5秒，一般无需调整。
如果延时过大调整方法：*990101 ok 灯变亮，按下2，按下05，代表5秒钟，然后按2次*退出即可。
4.修改管理密码（即990101这个密码）。
按下*990101，ok灯变亮，按下0，输入两次新的六位管理密码（比如123456两次），然后按2次*退出即可。
5.删除有效卡：当卡片丢失的情况下，可以删除卡，步骤如下：按下*990101，ok灯变亮，然后按7 然后输入卡的3位编号，比如001，然后按2次*退出，即可把编号为001的卡片删除，该卡无法再开门。
（删除卡片一定要有该卡片的编号）。
6.恢复出厂设置：如果设置乱了，或者其他无法正常工作，可以通过恢复出厂设置来清空，步骤如下：按下*990101,ok灯变亮，然后输入86，然后一致等到ok灯熄灭，power指示灯闪烁即可。
（结果是删除全部有效卡，开门密码恢复为1234。
门禁系统安装与调试
门禁系统安装与调试门禁系统是一种用于管理出入人员的安全设备，广泛应用于大型公司、学校、社区等场所。
合理的安装与调试门禁系统，不仅可以提升安全性，还能方便管理和管理人员的工作效率。
本文将详细介绍门禁系统的安装与调试步骤，以供阅读者参考。
一、前期准备1. 验收设备：在安装门禁系统之前，首先需要验收设备。
确保所有设备的数量、型号以及附件的齐全性。
2. 定位位置：根据需要安装门禁系统的区域，确定设备的安装位置和数量。
务必选择稳固的固定点，离电源和网络接口近。
3. 电源与网络接口：确保设备的电源和网络接口充足，并提前预留好布线接口。
二、设备安装1. 安装主控制器：主控制器是门禁系统的核心设备，负责管理和控制其他设备。
根据厂家提供的安装指南，将主控制器固定在合适的位置，并进行电源和网络接口连接。
2. 配置读卡器与感应器：根据安全要求和使用场所的具体环境，确定读卡器和感应器的安装位置。
注意读卡器的高度和角度应适合人们刷卡使用，感应器的灵敏度调整要合适。
3. 布线连接：根据现场的情况，将所有设备进行布线连接，确保信号的稳定与顺畅。
4. 安装电池备用：为了应对断电等突发状况，安装门禁系统时应配备备用电池，以确保系统的正常运行。
三、软件设置1. 安装门禁管理软件：根据厂家提供的软件安装指南，安装门禁管理软件，并确保软件的兼容性和最新版本。
2. 创建用户账号：通过门禁管理软件创建管理员账号和普通用户账号，并设置相应的权限和访问规则。
3. 设备配置：根据实际需求，设置门禁设备的参数，如开门时长、报警模式等。
4. 人员信息录入：通过门禁管理软件录入人员信息，包括姓名、工号、权限等，并将其与相应的门禁设备进行绑定。
四、调试与测试1. 门禁设备调试：按照厂家提供的设备调试流程，对门禁设备进行功能测试，确保设备正常工作。
2. 权限测试：通过管理员账号和普通用户账号进行权限测试，确保门禁系统按照预期规则进行访问控制。
3. 报警测试：测试门禁系统的报警功能，包括非法闯入报警、通信故障报警等，以确保系统的可靠性和稳定性。
门禁系统安装与调试知识详细说明
门禁系统安装与调试知识详细说明一、门禁系统安装与调试1、电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取∙（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
∙（2）网络适配器：和控制器之间的连接采用手拉手的方式。
∙（3）控制器：不带隔离的控制器，建议使用同一电源。
∙（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法1、有效卡不能开门∙ 1.检查电控锁是否正常检查电源或者更换电控锁∙ 2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件∙ 3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障∙ 4.检查读卡器与模块之间的通讯是否正常排除故障∙ 5.是否设置了信息日关闭命令通过软件调整开门时间∙ 6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2、门禁通讯不通∙ 1.检查串口是否设置错误（确定所使用的串口）∙ 2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）∙ 3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）∙ 4.RS485通讯卡损坏（更换RS485通讯卡）∙ 5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
门禁系统安装与调试
门禁系统安装与调试1.电源保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。
电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2.布线门禁系统布线分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽超五类双绞线。
其中485总线必须使用双绞的一对线连接。
在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线（2）、每个屏蔽回路只能有一个接地端（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过100米，要加中继器，中继器后可以再延长100米。
3.位置选取（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。
如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
（2）网络适配器：和控制器之间的连接采用手拉手的方式。
（3）控制器：不带隔离的控制器，建议使用同一电源。
（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。
电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。
锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
4.门禁系统常见故障及维修方法1）有效卡不能开门①检查电控锁是否正常检查电源或者更换电控锁②锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件③查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障④检查读卡器与模块之间的通讯是否正常排除故障⑤是否设置了信息日关闭命令通过软件调整开门时间⑥操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权2）门禁通讯不通①检查串口是否设置错误（确定所使用的串口）②检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）③检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）④RS485通讯卡损坏（更换RS485通讯卡）⑤检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
门禁系统施工、调试、维修方法
门禁系统在弱电系统中非常普遍的系统，也是使用最广泛的子系统，每个弱电工作者必须熟知的系统正文：门禁系统安装是为了以预防损失、预防犯罪为主要目的,因此必须具有极高的可靠性。
一个门禁系统,在其运行的大多数时间内可能没有警情发生,因而不需要报警,出现警情需要报警的概率一般是很小的,但是如果在这极小的概率内出现报警系统失灵,常常意味着灾难的降临。
那么要让智能门禁系统能够起到正常作用,安装是第一步,下面我们就一起来了解下智能门禁系统的安装方法和故障排除方法。
一、管线安装1、安装工程布线应符合国家规定、电气装置工程施工及验收规范、及国家颁发的有关规范及规定。
a.在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行,在穿线钱,应将管内或线槽内的积水及杂物清除干净。
b.不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。
c.导线在管内或线槽内,不应有接头或扭结,导线的接头应在接线盒内焊接或用端子链接。
d.小截面系统连接可以绞接,绞接匝数应在五匝以上,然后搪锡,用绝缘带包扎e.管线经过建筑物的变形缝(包括沉降缝,伸缩缝。
抗震缝等)处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。
f.接线端子箱内的端子宜选择压接或带锡焊接点的端子板,期接线端子上应有个2、门禁控制器的安装要求a.门禁控制器应安装牢固,不得倾斜,并应有明显标志。
b.安装在轻质隔墙上应采取加固措施。
3、门禁控制器的主电源引入线应直接与电源连接,严禁用电源插头,主电源应有明显标志;门禁控制器的接电牢固,并有明显标志。
4、监控室内接地母线的路由、规格应符合设计要求。
施工时应符合下列规:a.接地母线的表面应完整,无明显损伤和残余焊剂渣,铜带母线光滑**刺,绝缘层不得有老化龟裂现象。
b.接地母线应铺放在地槽或线缆走道中央,并固定在架槽的外侧,母线应平整不得有歪斜、扭曲。
二、设备安装1、前端设备a.进门处安装读卡器。
在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。
门禁管理系统设备安装与调试
示意图。
术 技 业 职图 3.3.7 MRX510 接线示意图
（3） 出门按钮、门磁接线 科松 ACM2110 门磁、出门按钮控制引脚都集中于 TB3 模块，门磁为了 1，2 引脚，出
无锡 门按钮为 3，4 号引脚，下为接线示意图。
3.3.5 任务步骤
1. 阅读各设备说明书，明确设备功能原理及安装接线；
2. 写出系统设备安装、接线计划；
3. 画出门禁控制与各设备接线图；
4. 按照接线图进行设备接线；
5. 系统初调。
3.3.6 课后习题
1. 门禁控制器在整个监控系统中的地位和作用？ 2. 门禁管理系统设备安装流程及注意事项？
3. 简述门禁控制器安装过程？ 4. 简述电锁安装过程？
名称 管理机（PC） 控制器
通讯转换器
规格及型 Lenovo 启天 M3400 科松 ACM2110
科松 CVX-232
号
备注
工作电压：AC 220V
学 工作电压：DC 24V
通讯接口：RS232\RS485 抗静典干扰：+15KV
术 外形尺寸：
工作电压：DC 9V RS485 线缆最长：1200m
无信号线主要用于门禁管理系统中各设备之间的信号传输，如门禁控制器与读卡器、电锁、
出门按钮之间的信号传输，门禁控制器与上位机之间的信号传输。一般而言控制器中有三组
信号线分别连接到读卡器（4～9 芯）、电锁中的锁状态传感器（2 芯）和出门按钮（2 芯）。
这三路信号线可以使用综合布线中的双绞线替代。为了避免空间的电磁干扰，读卡器信号线
行系统构建，所以在本施工方案管理预埋、线缆敷设部分不做详细阐述。 2. 系统布线及注意事项
