某工程地漏设置及安装工艺方案

某工程地漏设置及安装工艺方案
目录
一、地漏设置的作用： (4)
二、地漏的分类： (4)
三、地漏的连接形式： (4)
四、地漏的选型： (4)
五、地漏的安装工艺： (4)
六、地漏的改装： (7)
七、案例分析： (8)
摘要：
工程建设项目中地漏的安装工艺、方法。

主要从地漏的品牌选型、设置位置，与土建、装修的配合，标高控制及本体、面板安装方法，以及以往施工过程中的案例进行了总结与分析。

关键词：
定位；与结构配合；标高控制；地漏本体及面板安装；案例分析；
“地漏”对于一项工程来讲，它不过是一个小小配件，安装在角落里，无足轻重，假设没有地漏，则地面会积水横溢；假设地漏高出完成面，则达不到排水效果；所以地漏虽小，却关联着每个人的生活品质。

一、地漏设置的作用：
1.有效地排除地面积水并阻止排水管路系统中的有害气体进入室内；
二、地漏的分类：
1.从工艺材质上分为：PVC（ABS）地漏、铸铁地漏、不锈钢地漏及铜质地漏等；从排水流向上分为：直通型、侧排型；从使用位置分为：卫生洁具旁地面地漏、洗衣机专用或两用地漏、室内明沟或室外排水地漏以及人防区域防爆地漏等；从使用功能分为：普通地漏、防臭地漏两种；
三、地漏的连接形式：
1.常规分为PVC胶水连接、丝扣连接、承插打口连接、不锈钢胶圈抱箍连接；
四、地漏的选型：
1.目前市场上的地漏种类繁多，是选铸铁的好还是不锈钢的好？水封的好还是重力机械式的好？如何选择一款真正的地漏，对于我们现场施工人员来讲，确实是一件比较难以抉择的事情。

其实，在实际施工过程中，对于地漏的选型，除非设计或者业主有专门的要求，否则，对于地漏的选型我们要把握两个原则：第一、首先要熟悉图纸，了解地漏的管径、使用部位及功能；第二、在满足规范的前提下，要有成本意识；这样，PVC 地漏就不会装在人防区域内，铸铁地漏也就不会出现在卫生间了；
五、地漏的安装工艺：
1.地漏安装工艺：
1.1.前期准备：
1.1.1.仔细审阅图纸，针对地漏的敷设位置及数量，结合系统功能判别图纸中是否存在疏漏之处，如有，应及时与相关设计进行沟通解决；
1.1.
2.结合图纸与招标文件精神，对本工程不同部位的地漏所选用的材质、品牌有个初步的了解；
1.2.现场勘察：
1.2.1.结合图纸，对地漏的安装坐标要有大体的了解；
1.2.2.针对施工现场实际情况，对地漏所在位置的结构应有所了解，必要时与土建、结构单位进行沟通；
1.2.3.对于特殊部位的地漏敷设，要尽早掌握周围的地理环境；
1.3.安装位置的确定：
1.3.1.对于前期土建预埋预留的地漏孔洞，要及时进行复核，发觉有误，及时进行孔洞的调整；
1.3.
2.对于特殊部位，如机房内的排
水沟地漏，要结合现场实际，复核坡度，
视实际情况及时调整安装位置（例如：
土建砌筑排水沟明沟时，排水沟地面坡
度没有坡向地漏一侧，这样，为了保证
排水沟内积水流向畅通，必须重新调
整，要么土建重新找坡度，要么排水管
地漏安装位置加以调整）；
图1 离壁墙地漏
1.3.3.针对地铁车站离壁墙周边地漏
的安装（见图1所示），要及时与装饰单位沟通，掌握装修的施工方案及具体尺寸；
1.3.4.对于卫生间等部位的地漏安装，既要保证安装美观，又要保证有足够的维修空间；
1.4.连接形式的确定：
结合施工现场实际情况，地漏安装部位不同，所采用的连接形式也有所不同，例如：卫生间、茶水间PVC地漏一般采用胶水连接；离壁墙、积水明沟铸铁地漏一般采用承插连接；人防区域内的铜质防爆地漏一般采用丝扣连接；需要在施工过程中灵活掌握；1.5.过程跟踪；
1.5.1.现场施工过程中，地漏安装比较繁琐，特别是标高控制，很大程度上要与土建、装修施工交叉配合，另外还需要我们随时了解、掌握其施工计划，以便合理安排材料的进货与劳动力的分配；
1.5.
2.对于屋面等特殊部位的施工，还应随时掌握近期的天气情况；

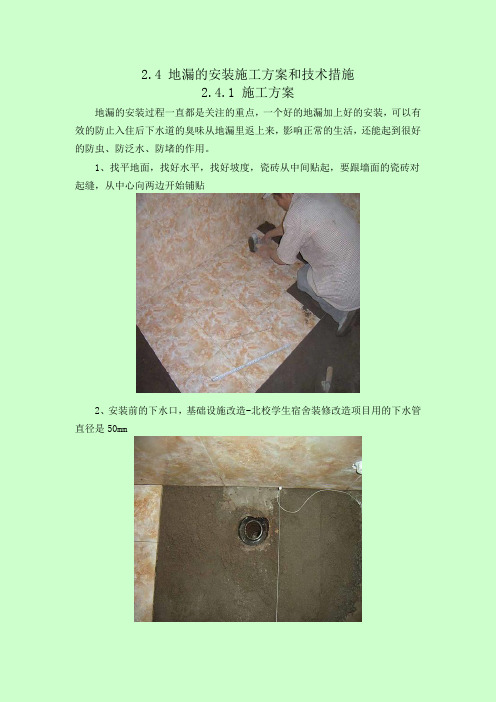

1.6.地漏安装：
1.6.1.地漏安装前，与地漏相连的排水管线已安装完毕，并已进行通水、通球试验。

试验的程序为由上而下，以不漏、不堵为合格。

1.6.
2.地漏安装前，应检查排水管线立管敞口部位是否包扎，其内垃圾油污等是否清理干净；
1.6.3.地漏安装前，应检查、复核所在安装位置空间的装修完成面，如：卫生间比室外地坪低2cm；其余部位地漏安装面板比完成面低5mm为宜，且地坪的坡度要坡向地漏；
1.6.4.部分地漏的装饰盖比较昂贵，所以为了防止丢失，在施工过程中先将地漏本体安装到位，待装饰地面施工时相互配合将地漏面板一次性安装到位；
1.6.5.地漏安装完毕，应配合土建、装修单位在地漏下方支撑模板或模具，将地漏周边孔洞用混凝土砂浆严密捣实，严禁结合部位发生渗漏现象；
1.6.6.对于pvc胶水连接的地漏安装，在安装前，管道粘接宜在常温环境下进行，操作场所应远离火源，防止撞击和阳光直射(在零下20度以下的环境中不得操作)；为了避免将PVC碎末掉入管内，应先将PVC水管内临时封堵，根据安装标高，用锯弓将PVC 排水管锯断，用干布将PVC地漏、排水管承插口处粘接表面擦净。

若粘接表面有油污，可用干布蘸清洁剂将其擦净。

然后沿PVC排水管周边均匀涂抹专用胶水，涂抹胶水时，必须先涂承口，后涂插口。

涂抹承口时，应由里向外，胶粘剂应涂抹均匀，并适量。

（冬季施工期间，应采取可靠的防冻防寒措施，以保证胶粘剂的粘结质量），涂抹胶粘剂后，应在20s内完成粘接。

粘接时，应将插口轻轻插入承口中，对准轴线将地漏迅速、均匀定位；
1.6.7.对于地漏采用承插接口的连接，施工时禁止切削管口外径进行插接；
1.7.地漏安装完毕的检验校验：
1.7.1.地漏安装完毕、周边封堵完成后，灌
水进行渗漏检验，一来检验地漏周边是否渗
漏，二来检验排水管线是否畅通；
1.7.
2.另外从美观学角度考虑，地漏安装时，
不仅要保证使用功能，又要保证不被人踩踏损
坏，特别是对于PVC地漏而言；并且要结合现
场装修布局进行敷设（见图2所示）。

1.8.地漏的维护与检修：
图2
1）地漏投入使用一段时间后，为了防止细小
杂物堵塞地漏，要定期经行检查与清理；
2）为了防止固定地漏面板的螺栓松动，也要定期检查、更换；
3）为了保证地漏面板不易损坏，连接地漏
的排水管在施工过程中，关键处转弯部位的
弯头要自带检查口（见图3所示），也可进
行排水系统的检查、疏通；
六、 地漏的改装：
1. 增加地漏：
在工程施工过程中，由于甲方、设计等原因，
结合工程使用功能，在局部施工区域没有地
漏的区域加设地漏；通常有两种方法：一是
将原完成面地地坪抬高重新敷设下水管（见图4所示），主要是该部位没有合理的排水
位置，通过抬高地面完成面来达到排水的
目的，这样的施工方法法影响排水效果；
二是楼板上就近开洞，增加排水管（见图5所示），这样的做法比较麻烦，还要到下层楼
层施工，但效果比第一种要好；
2. 利用原卫生洁具排水管改装地漏：
例如用浴缸的排水管改成淋浴房用的地漏，存在
的问题是浴缸的排水管口径为De40，好在目前
市场上有口径小的地漏，所以这个问题也可以解
决了；
3. 改装成薄型地漏：
安装薄型地漏（水封1～2CM 的），排水没问题（见
图6所示），但水封高度不够，水会很容易蒸发，
会返臭味，所以要经常的往地漏里灌水或用湿布图3 地漏配管弯头部位加设检查口
图5 楼板开洞敷设地漏
图6 薄壁地漏 图 4 地坪加高情况下地漏安装
盖上，防止水的蒸发。

解决的方法很容易，
换个内置式地漏芯即可；
4. 改装原有老式地漏：
现在很多家庭住宅里的老式地漏密封失效，
如果要换地漏非常麻烦，目前市场上推出了
很多型号的地漏芯，无水封的管径规格也比
较多，可以直接插到地漏里，就能起到密封
的作用（见图7所示）；
七、 案例分析：
1. 地铁项目施工过程中离壁墙周边地漏
敷设；
1.1. 该离壁墙处地漏（见图8所示）距
离离壁墙装饰边沿太近，导致装饰材料受
损，外观不美观，并且地漏铜面板更换检
修不方便；
1.2. 该离壁墙处地漏（见图9所示）距离
离壁墙装饰边沿合理，外观美观，并且地漏
铜面板更换检修方便；
2. 地铁项目施工过程中站台层屏蔽门周边地漏敷设；
2.1. 该地漏（见图10所示）安装位置恰巧在屏蔽门正对面，违反了申通地铁的规定图8 离壁墙边地漏 图9 离壁墙地漏
图7 改装式地漏
（为了保证屏蔽门侧疏散导向标志的
安装，该位置严禁安装地漏）；
2.2. 该地漏（见图11所示）安装位
置在屏蔽门一侧，符合申通地铁的规
定；
综上所述，工程施工过程中，地漏位置设置合理，则地面积水能及时快速排放；与土建、装饰单位配合默契，从而避免标高有误引起的不必要返工，从而使地漏外表更加漂亮、美观；所以不论在现场施工过程中还是居家生活当中，对于地漏品牌的选用、位置确定及过程安装，都要引起我们大家足够的重视。

图11 屏蔽门侧地漏 图10 屏蔽门正前方地漏。
