消防水泵和安装施工技术交底 (2)
消防水泵接合器安装技术交底
交底人签名
被交底人签名
3、地下式消防水泵接合器安装，其进水口与井盖底面的距离《400mm,且不应小于井盖的半径，并应有明显标志。
4、墙壁式消防接合器安装，高度宜距地0.7m,与墙上门、窗、孔洞的净距离22m,且不应安装在玻璃幕墙下方。
5、水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15~40M0
消防水泵接合器安装技术交底
表号：RF06/5-04编号:
工程名称
交底名称
消防水泵接合器安装
交底地点
交底ቤተ መጻሕፍቲ ባይዱ期
年月曰
交底内容：
1、水泵接合器的规格及进水管位置应符合设计施工图纸。
2、地上式消防水泵接合器应采用有“消防水泵接合器”标志的铸铁井盖，并在附近设置指示其位置永久性的固定标志“喷淋系统或消火栓系统”。
消防水泵接合器及消火栓安装施工技术交底
消防水泵接合器及消火栓安装施工技术交底1. 引言消防水泵接合器及消火栓是消防系统中重要的组成部分，其安装施工技术直接关系到消防系统的正常运行。
本文档旨在对消防水泵接合器及消火栓的安装施工技术进行详细交底，确保施工人员能够正确安装和调试消防水泵接合器及消火栓，保证消防系统的可靠性和稳定性。
2. 消防水泵接合器安装施工技术交底2.1 准备工作在进行消防水泵接合器的安装施工前，需要做好以下准备工作：•检查并核对消防水泵接合器的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
2.2 安装过程在进行消防水泵接合器的安装施工时，需要按照以下步骤进行：1.将消防水泵接合器放置在预先布置好的位置上，并进行固定。
应注意接合器的进出水口应与管道对接口对正，并进行密封处理，防止漏水。
2.进行连接管道的安装。
根据设计要求，选用合适的管道材料进行连接，并进行严密的密封处理。
安装过程中，要保证管道的水平与垂直度符合要求，并且连接处没有松动或裂缝。
3.安装进出口阀门。
根据设计要求，安装好进出口阀门，并进行调试，确保其开启和关闭的正常操作。
4.安装压力表和流量计等附属设备。
根据设计要求，安装并连接好压力表和流量计，确保其可靠性和准确性。
5.进行系统压力测试。
在安装完成后，进行系统压力测试，确保系统的运行正常且无漏水现象。
2.3 安装验收完成消防水泵接合器的安装后，进行安装验收工作。
验收时，应按照设计规范和相关要求进行检查，包括但不限于以下内容：•检查消防水泵接合器、管道和附属设备的安装是否符合设计要求；•检查系统运行是否正常，压力是否稳定，流量是否准确；•检查系统存在的问题并及时修复。
3. 消火栓安装施工技术交底3.1 准备工作在进行消火栓的安装施工前，需要做好以下准备工作：•检查并核对消火栓的型号、规格和数量是否与设计要求一致；•确保施工场地清洁整齐，并提供必要的安全防护措施；•检查安装现场的土建、电气和管道工程是否符合相关要求；•准备好所需的工具和材料，包括螺栓、螺母、密封垫片等。
消防水泵安装作业安全技术交底
消防水泵安装作业安全技术交底消防水泵是保障建筑物消防安全的重要设备之一。
为了确保消防水泵的正常运行和使用安全，我们在进行消防水泵安装作业时，需要充分了解和掌握相关的安全技术要求以及操作规范。
本文将详细介绍消防水泵安装作业的相关安全技术交底。
1. 前期准备在进行消防水泵安装作业前，需进行充分的前期准备工作，包括但不限于以下内容：1.1 设计方案评审在消防水泵安装作业开始前，应对设计方案进行评审，确保设计符合相关的消防技术要求和标准，以及安全规范。
1.2 施工方案编制制定消防水泵安装作业的详细施工方案，明确施工步骤、要求和安全措施，并将其纳入管理层面，以便实施过程中能够按计划进行。
1.3 材料准备按照设计方案和施工方案的要求，准备相关的安装材料，确保其质量符合要求，同时保证施工现场的材料储存、分类整理有序，避免混乱和危险。
2. 现场操作要求在进行消防水泵安装作业时，必须遵守以下的现场操作要求：2.1 施工人员佩戴防护装备施工人员在进行安装作业时，必须佩戴符合安全要求的防护装备，包括安全帽、防护鞋、防护手套等。
2.2 施工现场设置警示标识在施工现场的周边设置明显的警示标识，告知工地人员和附近人员注意安全，切勿靠近施工区域。
2.3 施工现场要保持整洁保持施工现场的整洁和清理，避免杂物和障碍物的堆积，以免影响消防水泵的安装和操作。
3. 消防水泵安装要求在进行消防水泵的安装作业时，需满足以下的要求：3.1 安装位置选择根据消防水泵的使用要求和相关标准，选择合适的安装位置，确保其运行时能够顺畅无阻。
3.2 连接管道和电气设备将消防水泵与相应的管道系统和电气设备连接，确保其正常运行和安全使用。
3.3 定期检查和维护在安装完成后，对消防水泵进行定期的检查和维护工作，检查各项指标和参数是否正常，保持消防水泵的良好状态。
4. 安全事故应急处理尽管我们在进行消防水泵安装作业时已经做了充分的准备和预防措施，但意外事故仍有可能发生。
消防水泵安全技术交底模板
一、交底目的为确保消防水泵安装、调试及运行过程中的安全，预防事故发生，提高消防设施的安全可靠性，特进行安全技术交底。
二、交底对象所有参与消防水泵安装、调试及运行的工作人员。
三、交底内容1. 消防水泵的基本要求- 消防水泵应符合国家相关标准和规定，具备足够的性能和可靠性。
- 消防水泵应具备自动启动、手动启动和备用电源启动功能。
2. 消防水泵的安装要求- 安装前应检查消防水泵的完整性、性能及铭牌参数，确保符合要求。
- 消防水泵的安装位置应符合设计要求，便于操作和维护。
- 消防水泵的进出口管道应采用耐腐蚀、抗高温的材料，确保管道连接牢固。
3. 消防水泵房的安全要求- 消防水泵房应通风良好，保持干燥，防止电气设备受潮。
- 消防水泵房内应设置应急照明，确保在断电情况下能够正常操作。
- 消防水泵房内应配备必要的消防器材，如灭火器、消防沙等。
4. 消防水泵的电源要求- 消防水泵的电源应由现场总配电箱总开并上口引接，配电柜内安装一块100A 漏电开关控制电源电缆。
- 消防水泵房安装一台控制配电箱，其额定电流为100A。
控制箱底口距操作平台高度为0.8米，操作平台距地高度为0.5米。
- 水泵控制柜与控制箱并列安装，检查控制柜内各电器完好，摇测水泵电机绝缘电阻值符合标准要求。
5. 消防水泵的电缆敷设要求- 配电室—水泵房电缆在结构楼层部位采用串钢管保护，配电室至结构主体位采用埋地敷设，埋设深度为0.7米。
- 电缆上下左右均匀铺50mm厚细砂，上面用红机砖满铺保护，回填细土。
- 电缆选用防水橡套电缆，电缆接线采用铜质接线端子压接。
6. 消防水泵的调试要求- 水泵电机接线调试时，检查接线无误后进行，先检查电源电压正常，合闸后各指数正常。
- 起动后检查电机运转方向与水泵所需要方向要一致，声音要正常。
7. 消防水泵的运行维护要求- 定期检查消防水泵的运行情况，确保其处于良好状态。
- 定期对消防水泵进行清洁和维护，防止因灰尘、杂物等导致故障。
消防水泵安装作业安全技术交底
消防水泵安装作业安全技术交底
一、消防泵电源由现场总配电箱总开并上口引接，配电柜内安装一块100A漏电开关控制电源电缆；
二、消防水泵房安装一台控制配电箱，其额定电流为100A。
控制箱底口距操作平台高度为0.8米，操作平台距地高度为0.5米。
配电箱用螺丝固定在箱腿上，底部用木螺丝固定在平台上；
三、水泵控制柜与控制箱并列安装；
四、检查控制柜内各电器完好，摇测水泵电机绝缘电阻值符合标准要求；
五、配电室—水泵房电缆在结构楼层部位采用串钢管保护，配电室至结构主体位采用埋地敷设，埋设深度为0.7米。
电缆上下左右均匀铺50mm厚细砂，上面用红机砖满铺保护，回填细土；
六、电缆选用防水橡套电缆。
电缆接线采用铜质接线端子压按；
七、水泵电机接线调试时，检查接线无误后进行，先检查电源电压正常，合闸后各指数正常。
起动后检查电机运转方向与水泵所需要方向要一致，声音要正常；
八、试运转正常后，待检查验收合格后方可投入使用。

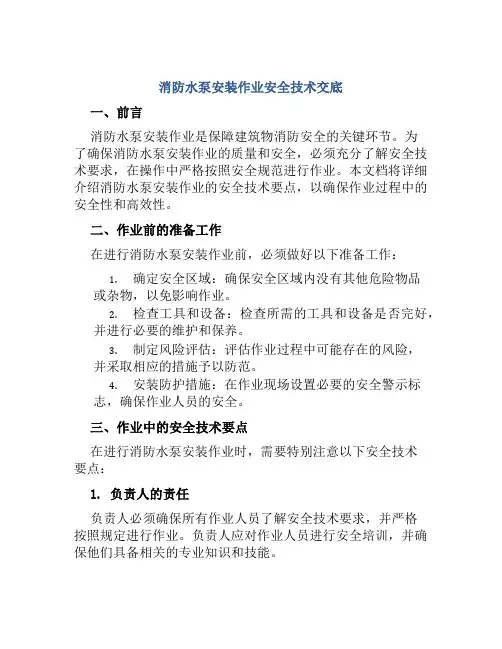

消防水泵安装作业安全技术交底
消防水泵安装作业安全技术交底一、前言消防水泵安装作业是保障建筑物消防安全的关键环节。
为了确保消防水泵安装作业的质量和安全，必须充分了解安全技术要求，在操作中严格按照安全规范进行作业。
本文档将详细介绍消防水泵安装作业的安全技术要点，以确保作业过程中的安全性和高效性。
二、作业前的准备工作在进行消防水泵安装作业前，必须做好以下准备工作：1.确定安全区域：确保安全区域内没有其他危险物品或杂物，以免影响作业。
2.检查工具和设备：检查所需的工具和设备是否完好，并进行必要的维护和保养。
3.制定风险评估：评估作业过程中可能存在的风险，并采取相应的措施予以防范。
4.安装防护措施：在作业现场设置必要的安全警示标志，确保作业人员的安全。
三、作业中的安全技术要点在进行消防水泵安装作业时，需要特别注意以下安全技术要点：1. 负责人的责任负责人必须确保所有作业人员了解安全技术要求，并严格按照规定进行作业。
负责人应对作业人员进行安全培训，并确保他们具备相关的专业知识和技能。
2. 作业人员的安全意识作业人员应具备必要的安全意识，并遵守作业规范。
他们应该了解消防水泵的特点和工作原理，以及操作过程中可能出现的危险情况，并采取相应的防范措施。
3. 确定安全通道和逃生通道在安装消防水泵前，必须确保作业现场的安全通道和逃生通道畅通无阻。
这样可以保证在紧急情况下，作业人员能够迅速撤离，确保其人身安全。
4. 安装过程中的个人防护作业人员在进行消防水泵安装作业时，必须佩戴个人防护装备。
必要的个人防护装备包括安全帽、防护眼镜、防护手套等，以保护作业人员的头部、眼睛和手部等重要部位。
5. 使用安全工具和设备在安装消防水泵时，必须使用符合安全标准的工具和设备。
确保工具和设备的正常运行，严禁使用损坏或不合格的工具和设备。
6. 防止电气事故在进行电气连接时，必须切断电源并采取相应的安全措施。
操作人员应熟悉电气设备的使用方法，并采取防止电气事故的措施，如使用绝缘工具和保护装置。
消防水泵安全技术交底模板
一、交底对象1. 施工单位项目经理2. 施工单位技术负责人3. 施工单位安全负责人4. 施工单位施工班组长5. 消防水泵操作人员二、交底时间[请在此处填写具体时间]三、交底地点[请在此处填写具体地点]四、交底内容1. 消防水泵的基本知识- 消防水泵的分类及特点- 消防水泵的工作原理- 消防水泵的组成及各部件功能2. 消防水泵的安装要求- 消防水泵安装前的准备工作 - 消防水泵安装的位置要求- 消防水泵与管道的连接方式 - 消防水泵的接地要求3. 消防水泵的运行维护- 消防水泵的启动和停止操作 - 消防水泵的日常检查和维护- 消防水泵的故障排除- 消防水泵的保养周期及方法4. 消防水泵操作注意事项- 操作人员必须经过专业培训，持证上岗- 操作前应熟悉消防水泵的操作规程和注意事项- 操作时必须穿戴好防护用品，如安全帽、绝缘手套等- 操作过程中，严禁操作人员离开工作岗位- 发现异常情况，应立即停止操作，并向相关人员报告5. 消防水泵的安全防护措施- 消防水泵房应设置明显的安全警示标志- 消防水泵房内应配备必要的安全防护设施，如灭火器、防毒面具等- 消防水泵房内应保持通风良好，防止有害气体积聚- 消防水泵房内应定期进行安全检查，确保设施设备完好6. 应急处理措施- 消防水泵发生故障时，应立即采取措施进行处理- 消防水泵房内发生火灾时，应立即启动灭火器进行灭火- 消防水泵房内发生中毒、窒息等事故时，应立即采取救援措施五、交底要求1. 施工单位项目经理、技术负责人、安全负责人及施工班组长应认真听取交底内容，确保理解并掌握。
2. 施工单位应将本次交底内容形成书面材料，存档备查。
3. 施工单位应定期组织操作人员进行消防水泵安全技术培训，提高操作人员的专业技能和安全意识。
六、交底人[请在此处填写交底人姓名及职务]七、接受人[请在此处填写接受人姓名及职务]八、交底日期[请在此处填写具体日期]。
消防工程安装技术交底
消防工程安装技术交底一、任务背景为了确保消防设施的正常运行和安全性，消防工程安装技术交底是非常重要的一项工作。
本文将详细介绍消防工程安装技术交底的内容和要求，以确保消防设施的有效使用和维护。
二、技术交底内容1. 消防设施的基本知识1.1 消防设施的分类和功能：包括自动喷水灭火系统、气体灭火系统、消防报警系统、消防疏散系统等。
1.2 消防设施的组成部分：包括消防水源、消防水泵、喷头、控制器、报警器等。
1.3 消防设施的工作原理：包括水流压力、气体灭火剂的释放、报警信号的传输等。
2. 消防设施的安装要求2.1 设备安装位置的选择：根据建筑物的结构、用途和消防设施的功能，合理选择设备的安装位置。
2.2 设备安装的固定和支撑：确保设备安装牢固可靠，不会因震动或其他外力导致设备脱落或损坏。
2.3 设备管道的布置：合理布置设备管道，确保管道畅通、无漏水现象，并避免与其他管道或设备发生冲突。
2.4 设备的电气接线：按照相关规范和要求进行电气接线，确保设备的电气系统正常运行。
3. 消防设施的使用和维护3.1 设备的启停操作：详细介绍设备的启动、停止和复位等操作步骤，确保操作人员正确操作。
3.2 设备的日常维护：包括定期检查、清洁、润滑、更换易损件等维护工作，确保设备的正常运行。
3.3 设备的故障排除：介绍常见故障的排查方法和处理措施，以及如何与维修人员配合解决故障问题。
3.4 设备的定期检验和维修：介绍设备的定期检验和维修要求，确保设备符合相关标准和规范。
三、技术交底的要求1. 交底形式：可以采用面对面的培训、讲解、演示等形式进行技术交底，确保交底内容的准确传达。
2. 交底人员：交底人员应具备相关的消防设施安装和维护经验，并熟悉相关标准和规范。
3. 交底记录：交底内容应进行记录，包括交底时间、地点、参与人员、交底内容等，并由相关人员签字确认。
4. 交底培训材料：可以准备相关的培训材料，如PPT、视频等，以便参与人员复习和查阅。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ห้องสมุดไป่ตู้泵基础及附件安装：
（1）泵基础的配筋、混凝土标号、配合比、严格按设计图施工；基础减振动装置按图纸要求安设；
（2）消防水泵的启动控制柜应具有自动及手动启停水泵的控制开关和水泵启停状态的显示信号；还应有主、备消防水泵自动转换装置，若消防水泵采用变频调速控制装置时；变频调速控制功能和稳定压力、调节流量均应符合设计规定和消防用水压力、流量的要求。
消防水泵施工技术交底
工程名称：交底日期：年月日
交底项目
消防水泵和安装施工技术交底内容
交底人
消防水泵机组的水泵、电动机及配电启动控制设备的规格、型号、技术性能应符合设计要求，产品应有出厂合格证及安装使用说明书。安装工作宜由具备一定技能和经验的钳工和管工共同承担。
每一组消防水泵均应设工作泵和备用泵，备用泵的工作能力应与工作泵的工作能力相等。
交底人
泵的安装：
（1）水泵机组就位安装前水泵及电动机应检查，看是否符合设计要求和其产品说明书的规定；检查基础的尺寸位置、标高是否符合设计要求，设备的零部件是否有缺件、锈蚀。盘车应灵活无阻滞、卡住现象、无异常声音；
（2）产品出厂时装配、调试完善的部分不应随意拆卸。确需拆卸时；应会
同厂方、建设方、监理方研究后进行。拆卸和复装应按设备的技术文件规定进行。
消防水泵采用自灌式吸水，一组消防水泵的吸水管不应少于两路，当其中一路损坏或检修时；其余吸水管仍能通过全部水量。当消防水池分成2个（格）时；应保证检修清洗任一个（格）水池时；每一组消防水泵吸水管仍能从另一个（格）水池吸水。
每台消防水泵出水管上应安装上回间和压力表；并直安装检查和试水用的放水阀（管径由设计定）。泵组的总出水管上还应安装止回间和泄压阀。压力表安装应加设缓冲装置；压力表和缓冲装置之间还应安装旋塞；便于压力表的拆换和维修；压力表量程应为工作压力的2-2.5倍。
（4）承担主要负荷和较强连续振动的垫铁组，直使用平垫铁；每一垫铁组应尽量减少垫铁的块数；一般不超过3块，并少用薄垫铁；放置平垫铁时；最厚的放下面。最薄的放中间，并应将各垫铁相互焊牢，但铸垫铁可不焊，每一垫铁组应放置整齐平稳，设备找平后每一垫铁组均应被压紧，并可用0.25kg手锤还泵的清洗和装配
（1）装配前需要对装配的零部件进行清洗，清洗前要熟悉设计图纸和选型，”确认泵的型号与设计相符；有产品合格证；生产许可证、检测报告、产品装配图及使用说明书。清洗时应根据装配顺序清洁洗净。并涂于适当的润滑脂，设备上原已装好的零部件应全面检查清洁程度；如不合要求应进行清洗。
（4）当消防水泵和消防水池位于独立的两个基础上，且互为刚性连接时，吸水管上应安装一段柔性连接管。
（5）吸水管与池壁预埋套管之间的间隙应用防水材料填密实；并参照标准图集中柔性防水套管有关固定进行。
消防水泵出水管及其附件安装：（在泵安装完毕后进行）
（1）水泵出水管管径、管道连接形式应符合设计规定；
（2）当设计无规定时，水泵出水管上应安装压力表、止回阀、闸问及试验查用的DN65mm放水阀，放出的水宜返回水池；消防水泵泵组总出水管上还应安装压力表和安全泄压阀。试验检查用的放水间安装位置；要能保证水泵单独检查试验和操作方便。条件可能时，应安装在泵出水管止回阀与闸阀之间；不应安装在止回阀之前；
吸水管和附件的安装：
（1）吸水管在安装时应使用水平尺找平；吸水喇叭口与水池底部距离由设计确定，喇叭口口径应比吸水管管径大2倍左右；喇叭口与吸水管的连接方式采用焊接，并要用支架固定于池底。喇叭口上应安装防护网。防止一些大型脏物被泵吸入造成阻塞。吸水管管径应符合设计要求，且不得小于水泵吸入口口径；吸水管穿过池壁的中心标高与水泵吸入接口标高应符合设计要求，吸入管水平段宜有不少于川000向水泵方向的上扬坡度；与水泵吸入口的连接应采用偏心异径管；上平下斜安装；吸水管不得呈现倒坡向及产生气襄的弯曲、变形现象。
（3）水泵机组外观完好，无损伤，漆层无斑剥脱落现象；泵体和电机上必须有出厂铭牌；在施工安装时要采取措施保护铭牌；防止磨损和脱落。
（4）水泵机组安装在建筑地下室最底层；其出水管；进水管上应安装柔性接头减振；若安装在建筑物楼层的楼板上时除了在进出水管上安装柔性接头外。并应在机组基础上设隔振台座。
消防水泵施工技术交底
工程名称：交底日期：年月日
交底项目
消防水泵和安装施工技术交底内容
交底人
（3）水泵总出管应根据需要设控制阀门，以保证其中任一条故障检修时；其余供水管仍应保证供给全部消防用水流量；止回阀应采用缓闭式的；控制应采用明杆阀门、泄压阀应采用可调式安全泄压阀；
（4）水泵出水管上所安装的柔性接头的位置和数量应符合设计规定；通常应分别安装在水泵出口处及出水管架空管段上；要既能防振又要保持管道位移在允许范围之内；水泵出水管上的压力表宜带有放气的旋塞及缓冲装置；其量程应为工作压力的2-2.5倍表上应有校验标志；
（3）泵地脚螺栓和垫铁的安装：
安装人员在安装前需仔细阅看泵房设计图、泵安装图；地脚螺栓的不垂直度不应超过10/1000；地脚螺栓最外缘离灌浆孔壁应大于15mm；螺栓底端不应碰孔底；地脚螺栓上的油脂和污垢应清除干净。但灌浆孔上与泵相连的螺纹部分应涂油脂；螺母与垫圈问和垫圈与设备底座间的接触均应良好；拧紧螺母后螺栓必须露出螺母1.5－5个螺距。
（2）设备装配时应先检查零、部件与装配有关的外表形状和尺寸精度、确认符合要求方得装配。
组轻击听音检查。
（5）设备找平后；垫铁应露出设备底座外缘，平垫垫铁应露出10-30mm，垫铁组（不包括垫铁）伸入设备底座面的长度应超过设备地脚螺栓孔。
消防水泵施工技术交底
工程名称：交底日期：年月日
交底项目
消防水泵和安装施工技术交底内容
（2）吸水管上应安装明杆控制阀门，阀门安装应在水泵固定于基础上后进行；不应采用蝶阀、阀门口径应与吸水管管径相同；吸水管上的柔性接头应安装在控制阀之后。吸水管上宜安装真空压力表。安装位置直靠近水泵吸水口。阀门应用支架、支撑其重量防止下垂。
（3）吸水管安装完后；应对所有焊接口及法兰接口进行严密检查；不得有渗水和漏气现象。
