电缆桥架规格型号厚度参考
电缆桥架规格和型号
电缆桥架规格和型号
电缆桥架是用来支撑电缆和保护电缆的，给我们的生活带来了很多的便利，就比如一些大型的发电厂以及变电所等等，都是要用到电缆桥架的。
就连我们平时居住的高层建筑也是要使用到电缆桥架。
那么今天我们就来讲解一下电缆桥架规格和型号吧。
桥架型号简介：
托盘式电缆桥架：是石油、化工、轻工、电讯等方面运用最广泛的一种。
它具有重量轻、载荷大、造型美丽、结构简略、设备便当等利益。
它即适用于动力电缆的设备，也适合于控制电缆的敷设。
槽式电缆桥架：是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通讯电缆、热电偶电缆及其他高活络系统的控制电缆等。
它对控制电缆的屏蔽烦扰和重腐蚀中环境电缆的防护都有较好的效果。
梯式电缆桥架：是根据国内外有关资料而改进规划的。
它具有重量轻、成本低、造型别具、设备便当、散热、透气好等利益。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
电缆桥架规格表：
桥架厚度标准参阅：
根据JB/T 10216-2013《电控配电用电缆桥架》规范规则电缆桥架厚度国家规范如下图：。
热镀锌电缆桥架的规格及壁厚
热镀锌又被称为热镀锌,热镀锌桥架是由冷喷热镀锌桥架构成，原锌层经物理学打磨抛光除去。
特点在本来的绝大部分的赶到提升。
热镀锌是热镀锌桥架的全新升级，有着着比热镀锌桥架更为强大的使用期及其耐腐蚀特性，可以用于一切的地形地貌中。
镀锌线管规格型号有:Φ16、Φ20、Φ25、Φ32、Φ40、Φ50。
镀锌线管壁厚有: 0.8毫米、1. 0Mm、1.毫米、1. 3mm、1. 5毫米、1. 6毫米。
热镀锌桥架国家标准薄厚:
槽体式/金属托盘桥架板才最少容许薄厚规范:桥架总宽<300mm时，薄厚挑选1.3mm，后盖板挑选1. omm；
300mm≤桥架总宽<500mm时，薄厚挑选2.0mm，后盖板挑选1.3mm；
500mm≤桥架总宽<800mm时，薄厚挑选3.0mm，后盖板薄厚挑选1.5mm。
一般梯式桥架板材最少容许薄厚规范:
当桥架总宽度为300m时，选择13mm厚度，后盖为10mm；
当桥架总宽度小于500mm时，厚度为15mm，后盖板为15mm；
500mm≤桥架总宽<800mm~时，薄厚挑选2.0mm，后盖板薄厚挑选2.0mm。
河南宝恒电气设备有限公司具备产品开发、设计、制造、施工、调试一条龙服务,生产热镀锌电缆桥架，母线槽。
产品具有性能好、安装方便、质量优、价格低等特点。

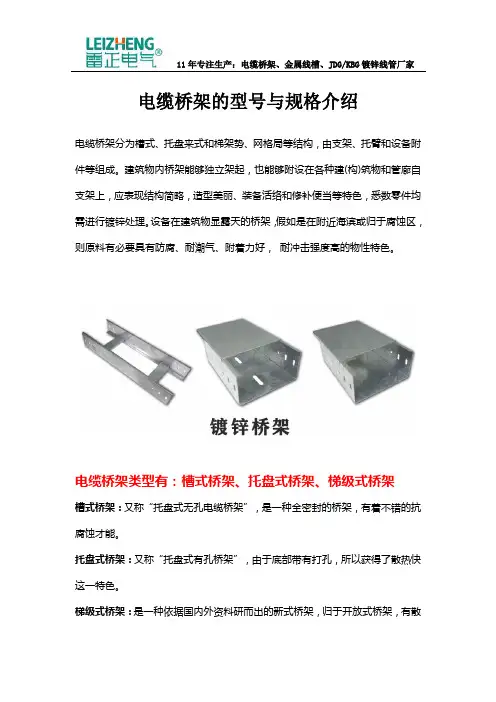

电缆桥架的型号与规格介绍
电缆桥架的型号与规格介绍
电缆桥架分为槽式、托盘来式和梯架势、网格局等结构，由支架、托臂和设备附件等组成。
建筑物内桥架能够独立架起，也能够附设在各种建(构)筑物和管廊自支架上，应表现结构简略，造型美丽、装备活络和修补便当等特色，悉数零件均需进行镀锌处理。
设备在建筑物显露天的桥架，假如是在附近海滨或归于腐蚀区，则原料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特色。
电缆桥架类型有：槽式桥架、托盘式桥架、梯级式桥架
槽式桥架：又称“托盘式无孔电缆桥架”，是一种全密封的桥架，有着不错的抗腐蚀才能。
托盘式桥架：又称“托盘式有孔桥架”，由于底部带有打孔，所以获得了散热快这一特色。
梯级式桥架：是一种依据国内外资料研而出的新式桥架，归于开放式桥架，有散
热快、结构简略、设备便当等特色。
电缆桥架常用规格参考：
电缆桥架价格查询：。
信号电缆桥槽宽度
信号电缆桥槽的宽度可以根据实际需求和规范进行选择和设计。
一般来说，信号电缆桥槽的宽度应该根据敷设的电缆数量、电缆直径、电缆间距、桥架类型等因素来确定。
根据标准规范《电控配电用电缆桥架》编号：JBT10216-2013，电缆桥架/镀锌线槽国标厚度与宽度有关，具体如下：
1. 电缆桥架宽度W<150mm时，标准厚度需达到1.0mm；
2. 电缆桥架宽度150mm≤W<300mm时，标准厚度需达到1.2mm；
3. 电缆桥架宽度300mm≤W<500mm时，标准厚度需达到1.5mm；
4. 电缆桥架宽度500mm≤W<800mm时，标准厚度需达到2.0mm；
5. 电缆桥架宽度W>800mm时，标准厚度需达到2.2mm。
此外，根据实际应用情况，信号电缆桥槽的宽度也可以根据需要定制，以满足特定的使用要求。
在选择和设计信号电缆桥槽宽度时，应考虑安全、经济、实用、美观等因素，并遵循相关的标准和规范。
国标电缆桥架厚度
国标电缆桥架厚度
根据国家相关标准，电缆桥架的厚度应不小于以下规定：
1. 梯式电缆桥架径宽度大于300mm，侧板厚度不小于1.2mm，盖板厚度不小于1.0mm。
2. 托盘式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm，盖板厚度不小于1.2mm。
3. 槽式电缆桥架径宽度大于800mm，侧板厚度不小于1.5mm。
电缆桥架的表面处理也应符合相关规定。
例如，热浸镀锌的表面处理应均匀、光滑，附着量应符合要求；静电喷塑的表面应光滑、平整、色泽均匀，无气泡、流痕、漏涂等缺陷。
此外，电缆桥架的跨距不应超过6m，支撑间距不应大于1.5m。
对于垂直安装的电缆桥架，固定点间距不应大于2m。
同时，电缆桥架应设置伸缩节和固定装置，以满足桥架变形的需要。
在选择电缆桥架时，应考虑桥架的材质、规格、型号、表面处理等因素，以确保其符合使用要求和安全性能。
电缆桥架的规格和型号表
电缆桥架规格表 尺寸单位：mm
规格 宽*高 40*15 40*20 40*25 40*30 40*40 50*15 50*20 50*25 50*30 50*40 50*50 60*15 60*20 60*25 60*30 60*40 60*50 60*60 70*30 70*40 70*50 75*50 80*20 80*25 80*30 80*40 80*50 80*60 80*70 80*80 100*40 100*50
单位
米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米
厚度 0.5mm
厚度 02mm 1.5mm
厚度 2.0mm
厚度2.5mm
厚度 3.0mm
第 1 页，共 5 页
广东雷正电气科技有限公司
单位
米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米 米
厚度 0.5mm
厚度 0.8mm
厚度 1.0mm
厚度 厚度 1.2mm 1.5mm
厚度 2.0mm
厚度2.5mm
厚度 3.0mm
第 3 页，共 5 页
广东雷正电气科技有限公司
第 4 页，共 5 页
广东雷正电气科技有限公司
电缆桥架规格表 尺寸单位：mm
规格 宽*高
单位
厚度 0.5mm
型号类型： 槽式、托盘 式、梯级式 、分隔型
厚度 0.8mm
厚度 1.0mm
厚度 1.2mm
制作长 度：1米 、2米、 3米、4 米、6米
厚度 1.5mm
厚度 2.0mm
电缆桥架国家标准
电缆桥架国家标准|线槽国家标准以钢制电缆桥架工程设计规范CECS31 ∶91 为基础，由中国工程建设标准化协会电气工程委员会修订。
电缆桥架宽度~允许最小板厚电缆桥架宽度＜100 ~ 1100≤电缆桥架宽度＜150 ~ 1.2150≤电缆桥架宽度＜400 ~ 1.5400≤电缆桥架宽度＜800~ 2800 ＜电缆桥架宽度~ 2.5具体内容如下：1范围本标准规定了钢质电缆桥架的分类、要求、试验方法、检验规则、标志、包装、运输、贮存。
2规范性引用文件GB/T 93-1987 弹簧垫圈GB/T 97.1-2002 平垫圈A 级GB/T 912-1989 碳素结构钢和低合金结构钢热轧薄钢板及钢带GB/T 1720-1979 漆膜附着力测定法GB/T 1743-1979 漆膜光泽度测定法GB/T 1764-1979 漆膜厚度测定法GB/T 1804-2000 一般公关未注公差的线性和角度尺寸的公差GB/T 4956-1985 磁性金属机体上非磁性复盖层厚度测量磁性方法GB/T 5117-1995 碳钢焊条GB/T 5780-1989 六角头螺栓C 级GB/T 6170-1986 六角螺母A 级和B 级GB/T 10125-1997 人造气氛腐蚀试验盐雾试验GB/T 11253-1989 碳素结构钢和低合金结构钢冷轧薄钢板及钢带3分类1. 3.1 电缆桥架按主体结构型式不同分为槽式、托盘式、合资经营级式和组合式四种类型。
分别用代号C、P、T、ZH 表示。
2. 3.2 电缆桥架按表面防护层不同分为热镀锌、电镀锌或锌合金、粉末喷涂或喷漆、镀锌后喷涂或喷漆。
3. 3 型号4. 4 基本结构参数电缆桥架的基本结构参数见表1。
表1 单位为毫米结构参数长度L 宽度B 高度B注：尺寸系列以外的特殊要求，可按合同双方协议制造。
3．5 板材厚度电缆桥架允许最小板材厚度见表2 表2 单位为毫米4.要求4.1正常使用条件:a）温度－20℃～＋55℃；b）相对湿度＜95% ；c）海拔高度不超过2000m 。
电缆桥架的规格和型号介绍
电缆桥架的规格和型号介绍电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和设备附件等组成。
建筑物内桥架可以独立架起，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简，造型美、配备灵活和维修简单等特征，全部零件均需进行镀锌处理。
设备在建筑物外露天的桥架，如果是在邻近海边或归于腐蚀区，则质料有必要具有防腐、耐潮气、附着力好，耐冲击强度高的物性特征。
梯级式电缆桥架：根据国内外相关资料，对梯形电缆桥架进行了改进和设计。
它具有重量轻、本钱低、外型别具、设备便利、散热、透气好等长处。
一般适用于较大直径电缆的敷设，也适用于高低压电力电缆的敷设。
托盘式电缆桥架：托盘式电缆桥架是石油、化工、轻工、电讯等方面使用最遍及的一种。
它具有重量轻、载荷大、外型漂亮、结构简略、设备便利等长处。
它不仅适用于电力电缆设备，也适用于控制电缆的敷设。
槽式电缆桥架：槽式桥架是一种全封闭的索桥。
适用于计算机电缆、通信电缆、热电偶电缆等高灵敏度控制电缆的应用。
它对大腐蚀环境电缆的屏蔽扰动和保护有很好的作用。
阶梯电缆桥架、托盘电缆桥架和线槽电缆桥架的优缺点分别是：梯级式桥架具有良好的通风功能，无灰尘和干扰。
槽式、托盘式汇线桥架具有防尘、防搅扰功能。
电缆桥架常用规格参考：运用环境不同，需求挑选的桥架规范、类型都不同，这也就涉及到电线桥架的选购问题。
一般，挑选和购买桥架，只需求注意以下4个关键。
1、挑选适宜的结构类型桥架的类型首要和结构有关，不同结构的桥架运用在不同的环境中。
因而，首要要依据详细的施工环境和所等待的桥架的功用来挑选最适宜的桥架。
2、依据原料挑选桥架桥架有钢制、玻璃钢和铝合金等几种类型，不同资料做成的桥架在功用上各有千秋。
比方玻璃钢桥架分量轻；铝合金桥架分量也轻，但价格较贵。
3、依据防火等级挑选桥架假如是对防火有较高要求的环境，不适宜运用铝合金桥架，而应该挑选阻燃型桥架，这样能够确保桥架的寿数更长。
4、挑选桥架尺度桥架不能偏大或偏小，一定要挑选适宜的尺度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架规格型号厚度参考
电缆桥架是一种设备，主要是用作为各种建筑物和管廊之间的一个桥梁，电缆桥架的结构也是多种的，主要分为槽式、托盘式和梯架式、网格式等等，该设备是由支架、托臂和安装附件等组成。
结构简单,造型美观、配置灵活和维修方便等特点,全部零件均需进行镀锌处理。
电缆桥架型号：
1.槽式电缆桥架是一种全密封型电缆桥架，它很适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果，考虑槽式直通作屏蔽时、表面处理用镀锌。
2.托盘式电缆桥架是石油、化工、电力、轻工、电视、电讯等方面应用最广泛的一种，它具有重量轻、载荷量大、造型美观、结构简洁、安装方便等特点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
3.梯形式电缆桥架具有重量轻盈、造价低、造型独特、安装便利、散热性、透气
性好等特点，它一般适用于直轻大电缆的敷设，很适用于高、低动力电缆的敷设。
电缆桥架规格型号：
大家关键对普遍的槽体式和梯阶式电缆桥架型号规格作出了详细介绍：
1、电缆桥架普遍规格型号槽体式(封闭式)电缆桥架普遍规格型号有：250×250150×250150×300100×250150×200。
2、梯阶式电缆桥架普遍规格型号有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。
电缆桥架国标厚度：
A.电缆桥架宽度≤150~1.0；
B.150＜电缆桥架宽度≤300~1.2；
C.300＜电缆桥架宽度≤500~1.5；
D.500＜电缆桥架宽度≤800~2.0；缆桥架宽度＞800~2.2。
