sap2000常规实例详细操作步骤
sap2000步骤
一：在CAD建立三维模型，不能使用0图层。
把相同型号杆件画在一个图层中，按构造要求的杆件画在一个图层中，各图层要有自己的命名。
杆件要在节点处断开。
二：把三维CAD存成dxf的形式。
进入SAP2000环境后，点击文件→导入→AUTO CAD.dxf(f).选择需要导入的图形,单位选择N,mm,C.再选择（只改这一项）把所有图层都导入,点击工具栏第二行里的3-d,能看到导入的图形. 全选，合并点。
编辑---合并三：1，点击塔腿四个接地的点，选中，点指定→节点→约束，选择固定绞支座，确定。
2，点击定义→截面属性→框架截面(F)→导入新属性→SAP2000里面的chinese,pro.选择合适范围的角钢,点确定.3，释放约束。
点击指定→框架/索/筋（F）→释放/部分固定。
4，点击指定→框架/索/筋（F）→框架截面（S），出现和上面相同的图片，选择要添加的属性类型里点击第二行，选择Add Auto Select,选择添加新属性，按不同图层的需要，把截面列表中的等边角钢移入右边，不需要的可以移除回左边。
选择完毕后点覆盖→确定→确定→确定。
有多少个图层就要建立多少个Add Auto Select，并且也要有自己的名字。
5，点击第二行工具栏右边的“门“，杆件会恢复原来的样子。
6，点定义→荷载模式添加feng荷载作为LIVE荷载，点击添加新荷载→确定。
7，定义→组合→修改/显示组合，把比例系数改成1→确定。
四：1，加荷载，选中加荷载的点。
看不清楚可以用旋转3d视图调整。
选点以后点击指定——节点荷载——力如果加风荷载，荷载工况名称需要改为“feng”,Y，Z轴是0，X轴写所加风荷载大小，方向根据实际方向与坐标轴相对比决定正负号。
把所有承受荷载的点全部加上。
2，如果同一点上加完风荷载后还承受重力荷载，需要再选中点→指定→节点荷载→力荷载工况名称改为DEAD，选项点“添加到现有荷载”，X，Y轴为0，Z轴写重力荷载的大小，负号，确定。
sap2000上机操作
高等结构动力学Sap2000上机作业1.例10.1计算简支梁频率与振型。
比较取不同单元数时周期的变化规律，并与精确解比较。
1.1sap2000计算过程：（1）建立计算简图：文件→新建模型→选定单位（N,m,C）→梁（2）划分梁单元分别为5单元，10单元，20单元。
选中对象，编辑→编辑线→分割框架在分割框架对话框分别键入5，10，20。
（3）定义单元的材料：定义→材料→添加新材料显示对话框如下图（4）定义单元截面：截面属性→框架截面→添加新属性。
对话框如图截面属性修正如图：（5）定义质量源（6）选中全部单元，指定→框架→框架截面→将截面名“FSEC2”赋予选中单元（7）定义分析类型：定义→荷载工况→选“MODAL”→修改显示荷载工况。
（8）分析→设置分析选项（9）分析→运行分析→现在运行（10）结果i）10单元前6阶振型图ii）周期与频率的计算结果表单元数为5计算结果：单元数为10计算结果：单元数为20计算结果：对比取三种单元数计算所得的周期和频率表可知，单元数取值越大，计算结果越相近。
1.2精确解应用第五章无限自由度体系的振动理论来判断。
由等截面简支梁的计算公式：n n ωλ==158.9483/rad s ω===Sap2000算出的158.948/rad s ω=故比较精确解计算结果可知计算机结果准确，且单元划分越多，越接近精确值。
2.用有限元计算图示梁的频率与振型，并与精确解比较。
尺寸、材料与例10.1同。
2.1悬臂梁2.1.1sap2000计算过程：（1）建立计算简图：文件→新建模型→选定单位（N,m,C ）→梁→选定框架梁支座，将其支座由铰接改为固结和自由。
（2）划分梁单元为10个单元。
选中对象，编辑→编辑线→分割框架 在分割框架对话框键入10。
得到模型如下图。
（3）定义单元的材料：定义→材料→添加新材料如题1。
（4）定义单元截面：截面属性→框架截面→添加新属性→“FSEC2”→截面属性修如题1。
(完整word)SAP2000案例操作教程.docx
一、模型简介
原有钢筋混凝土框架结构为一教学实验楼,长39.6m ,宽15m ,房间开间为3.6m ,进深为6m ,底层层高4.5m ,其他层层高3.6m。结构平面布置如图1所示。上两层为加层轻型钢节后，原框架混凝土C35 ,弹性模量E =3.15e10 ,泊松比ν=0.2 ,密度ρ=2500。加层钢结构Q235B ,设计强度f =215MPa ,弹性模量
每层楼受到一个100kN /m2的集中力荷载。
图1
原框架梁柱截面
加层构件截面
结构
平面
编号
截面规格(mm)
编号
截面规格(mm)
布置
图
Z
500
×500
GZ
220×112×9.5×12.3
表1
L1
250
×650
GL
500×162×16×20
原钢
筋混
L2
250
×500
ZC
75×8
凝土
框架
及钢
结构构件截面
二、模型建立
1.确定模板参数
2.编辑轴网
3.定义材料
混凝土
钢材
4.截面定义
5.楼板定义
6.荷载定义
7.约束修改
8.截面分配
9.中间跨添加十字形柱间支撑
10.添加楼板
11.划分楼板
12.荷载添加
三、运行结果
1.轴力
最大轴力为11580kN
2.应力
最大主应力值在40.1MPa
3.变形
4.弯矩
杆单元最大3-3弯矩值为384kN m
四、结果检验
由于结构复杂，通过最大杆件轴力进行检验。
软件计算最大轴压力为11580.1kN
SAP2000 实例

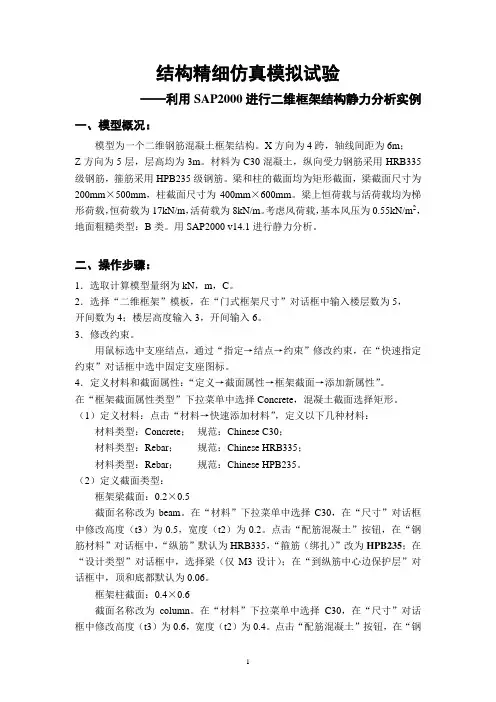

结构精细仿真模拟试验——利用SAP2000进行二维框架结构静力分析实例一、模型概况：模型为一个二维钢筋混凝土框架结构。
X方向为4跨，轴线间距为6m；Z方向为5层，层高均为3m。
材料为C30混凝土，纵向受力钢筋采用HRB335级钢筋，箍筋采用HPB235级钢筋。
梁和柱的截面均为矩形截面，梁截面尺寸为200mm×500mm，柱截面尺寸为400mm×600mm。
梁上恒荷载与活荷载均为梯形荷载，恒荷载为17kN/m，活荷载为8kN/m。
考虑风荷载，基本风压为0.55kN/m2，地面粗糙类型：B类。
用SAP2000 v14.1进行静力分析。
二、操作步骤：1．选取计算模型量纲为kN，m，C。
2．选择“二维框架”模板，在“门式框架尺寸”对话框中输入楼层数为5，开间数为4；楼层高度输入3，开间输入6。
3．修改约束。
用鼠标选中支座结点，通过“指定→结点→约束”修改约束，在“快速指定约束”对话框中选中固定支座图标。
4．定义材料和截面属性：“定义→截面属性→框架截面→添加新属性”。
在“框架截面属性类型”下拉菜单中选择Concrete，混凝土截面选择矩形。
（1）定义材料：点击“材料→快速添加材料”，定义以下几种材料：材料类型：Concrete；规范：Chinese C30；材料类型：Rebar；规范：Chinese HRB335；材料类型：Rebar；规范：Chinese HPB235。
（2）定义截面类型：框架梁截面：0.2×0.5截面名称改为beam。
在“材料”下拉菜单中选择C30，在“尺寸”对话框中修改高度（t3）为0.5，宽度（t2）为0.2。
点击“配筋混凝土”按钮，在“钢筋材料”对话框中，“纵筋”默认为HRB335，“箍筋（绑扎）”改为HPB235；在“设计类型”对话框中，选择梁（仅M3设计）；在“到纵筋中心边保护层”对话框中，顶和底都默认为0.06。
框架柱截面：0.4×0.6截面名称改为column。
SAP2000案例操作教程
SAP2000案例一、模型简介原有钢筋混凝土框架结构为一教学实验楼 ,长39.6m ,宽 15m ,房间开间为3.6m ,进深为 6m ,底层层高 4.5m ,其他层层高3.6m 。
结构平面布置如图 1 所示。
上两层为加层轻型钢节后，原框架混凝土 C35 , 弹性模量 E =3.15e10 , 泊松比 ν=0.2 ,密度 ρ=2500 。
加层钢结构Q235B , 设计强度 f =215MPa ,弹性模量 E =2.06e11 ,泊松比 ν=0.3 ,密度 ρ=7850 。
为防止加层钢结构整体失稳 , 在中间跨添加十字形柱间支撑。
原钢筋混凝土框架及钢结构构件截面见表 1 ,其中Z 、L1 、L2 为原混凝土柱、梁 ,GZ 、GL 、ZC 为加层钢柱 、钢梁 、柱间支撑。
楼面附加恒荷载为1.5kN /m2 ,活荷载为 2kN /m2 ;屋面活荷载为0.5kN /m2 。
每层楼受到一个100kN /m2的集中力荷载。
图1 结构平面布置图 表1 原钢筋混凝土框架及钢结构构件截面原框架梁柱截面加层构件截面 编号 截面规格(mm) 编号 截面规格(mm) Z 500 ×500 GZ 220 ×112×9.5×12.3 L1 250 ×650 GL 500 ×162×16×20L2250 ×500ZC75×8二、模型建立1.确定模板参数2.编辑轴网3.定义材料混凝土钢材4.截面定义5.楼板定义6.荷载定义7.约束修改8.截面分配9. 中间跨添加十字形柱间支撑10.添加楼板11.划分楼板12.荷载添加三、运行结果1.轴力最大轴力为11580kN 2.应力。
sap2000常规实例详细操作步骤

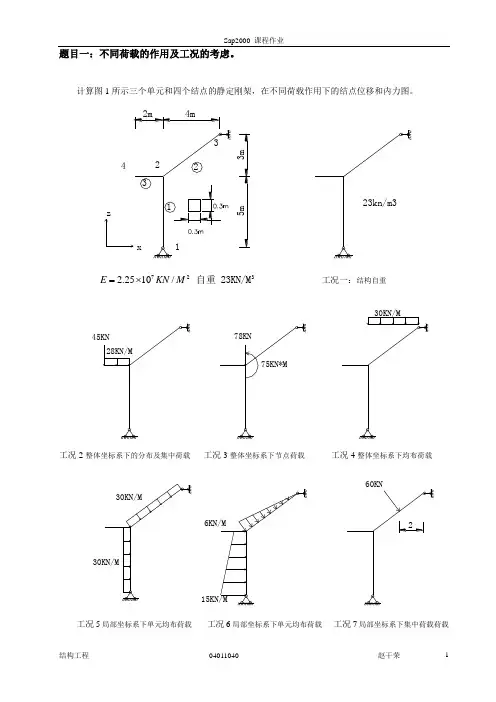

题目一：不同荷载的作用及工况的考虑。
一、建立模型：1、 选择计算量纲为KN,m,C 。
2、 点击File →New Model,出现摸板图案→点击Beam ，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定Restraints 没有勾选→OK 并叉掉三维显示窗口。
3、 选中右边杆件→从Edit 菜单中选Replicate 出现复制菜单窗口→单击Radial →选中Parallel to Y→在Angle 里填入90度（另一个-36.87度）→然后删掉右边单元。
4、 选中左边单元的左端点→按鼠标右键出现点的信息→将X 坐标改成-2。
二、从定义菜单Define 中完成以下工作：1. 定义材料：Define →Material →选钢STEEL →点击Modify/Show Material 可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为722.2510/E KN M =⨯ .2. 定义截面。
Define →Frame Sections →Add/Wide Flange 下选择 Add Rectangular →Add NewProperty →用默认名 在Material 域选Steel →在Dimensions 域Depth 和 Width 都改成0.3。
→点OK 。
3. 定义计算荷载的工况，Define →Load Case →程序默认工况名为:DEAD ，用其默认值→OK 。
三、从赋值菜单Assign 中完成以下工作：1、 修改约束：选中点3 →Assign →Joint →Joint Restraints 中只对Translation1打勾→OK 。
2、 选中点1 →Assign →Joint →Joint Restraints →点击绞支座→OK 。
3、 赋截面特征。
选中工具栏中的all ，杆件呈虚线状态→Assign → Frame/Cable Section 指定杆件的材料几何特性→按OK四、从分析菜单Analyze 中完成以下工作1、 设置结构分析类型：由Analyze →Set Analysis Options 出现图窗口选择平面结构按→OK 。
SAP2000使用方法
SAP2000使⽤⽅法⼀、绘制计算简图--------CAD建⽴⼏何模型在CAD中绘制⽔平框架计算简图，计算跨度、⾼度取构件中⼼间距，需要注意的有以下⼏项：1、将每跨度、⾼度范围内的构件绘制为⼀个线单元，在导⼊程序后会⾃动⽣成节点；2、不要在“0”图层绘制，需新建⼀图层进⾏绘制，图层名可⾃定义，计算简图绘制完毕后另存为.dxf⽂件；3、画图应以⽶为单位，图应在远点；4、曲线，应分段为直线，再导⼊；⼆、导⼊.dxf⽂件1、打开SAP2000程序。
在导⼊.dxf⽂件之前，先将右下⾓的单位⼀栏⾥的默认单位制改为“KN.m.C”，否则导⼊⽂件后会造成节点处出错；2、选择“⽂件-导⼊-AutoCAD.dxf⽂件”菜单导⼊.dxf⽂件，在随之打开的菜单中选择坐标系向上⽅向为”Y”⽅向，由于上步已将单位制改为“KN.m.C”，此部中不需要在做修改，直接确定；下⼀选框中frame应选中图层名称。
3、导⼊完成后点击“XZ”视⾓，即可看见计算见图。
三、定义材料点击“定义-材料”，在对话框中选择“CONC”（混凝⼟），点击“添加新材料”，在“材料属性数据”对话框中，填写各项参数如下：材料名称：C30 材料类型：各向同性密度：2.5T/m2 重度：25KN/m3弹性模量：30000000KN/m2 泊松⽐：0.2热膨胀系数：1.000E-05 剪切模量：12500000设计类型：Concrete（混凝⼟）Fcuk：30000KN/m2（⽴⽅体抗压强度标准值）Fyk：335000KN/m2Fyks：335000KN/m2C40除以下两项与C30不同外，其余均与C30相同：弹性模量：32500000KN/m2 Fcuk：40000KN/m2（⽴⽅体抗压强度标准值）四、定义框架截⾯点击“定义-框架截⾯”，在“框架属性”对话框中选择“Add Rectangular”（添加矩形截⾯），点击“添加新属性”，在弹出的对话框中定义截⾯名称、材料、深度、宽度：1、截⾯名称⾃定义，为⽅便好记，可取拼⾳定义，如顶板取名为“DINGBAN”；2、材料根据真实设计信息选择C30、C40或其它；3、深度即为构件的厚度，按真实设计信息填写；4、宽度为计算纵向的长度，本例是在柱前后各取的半跨，因此为6.5cm，也可以取单位宽板带计算，但此时柱需做简化；在对话框中还有⼀个“配筋混凝⼟”选项，点开后根据真实设计信息选择设计类型和填写保护层厚度，本例中是将侧墙、顶板、中板、底板的设计类型均定义为“梁”，柱仍为“柱”五、定义荷载⼯况点击“定义-荷载⼯况”，弹出“定义荷载”对话框，定义好荷载名称、类型、⾃重乘数后，点击“添加新荷载”即可完成⼀个新荷载的定义，可将各项荷载逐次添加，本例中是这样定义的：需要注意的有：程序中已有名为：“DEAD”的荷载，其⾃重乘数为1，代表着构件⾃重，因此其他各项荷载的⾃重乘数需为0；荷载名称中除地震荷载QX外均可⾃定义，以⽅便个⼈记取为主；本例中抗浮设防⽔位在顶板以下，如果抗浮设防⽔位在顶板之上，还需增加⼀种荷载DSYL（顶板⽔压⼒）六、指定框架截⾯⾸先点选需要定义截⾯的构件，然后点击“指定-框架/索/筋-框架截⾯”，在弹出的“框架属性”对话框中选择之前定义好的框架名称。
sap2000V14中文版实例详细操作步骤-组合结构静力计算
第一部分初步的认识在SAP2000中生成一个完整的模型的基本过程主要分为、建立模型、模型分析、模型设计三个步骤。
图生成典型模型基本过程流程图本部分以简单模型为例，详细介绍SAP2000模型建立、运行分析、运行设计的过程。
使初学者对在SAP2000建模步骤有一个初步的认识。
题目1:组合结构静力计算●操作演练●模型概要组合结构静力计算计算组合结构轴力、弯矩、剪力（算例来自《结构矩阵分析及程序设计》第145页）说明：建议自己试着独立完成这一题目。
如果你能独立完成分析过程，那么你可以跳过这一节。
如果你在建模中遇到问题，然后按照下列步骤进行操作。
●建立几何形状1.在状态栏中的下拉对话框中选择KN-m单位制2. 从菜单“文件 (File)”功能表选择“新模型(N) (New Model﹍)”显现出样本模型的对话框，点击“轴网(Grid Only)”模板。
3.在弹出的对话框的“快速网络线(Quick Grid Lines)”中在“轴网线数量 (Number of Grid Spaces)”中:› X方向(X direction)编辑框中输入5› Y方向(Y direction)编辑框中输入0› Z方向(Z direction)编辑框中输入4在“轴网间距 (Grid Spacing)”中:› X方向(X direction)编辑框中输入3› Y方向(Y direction)编辑框中输入1.0› Z方向(Z direction)编辑框中输入0.25›按“确定”按钮。
屏幕上显现模型的3-D及2-D影象，右侧为位于Z=0.75的X-Y平面。
左侧视窗显现3-D透视。
5．点击3D-view窗口右上角“X”，关闭该窗口6. 点击窗口工具条上按钮，得到Y=0的X-Z平面7. 点击“定义 (Define)”｜“坐标系统/轴网 (Coordinate Systems/Grids…)”｜“修改/显示系统 (Modify/Show System…)”或双击X或Y坐标，弹出“定义网格系统数据 (Define Grid System Data)”对话框。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
题目一：不同荷载的作用及工况的考虑。
2、 点击File →New Model,出现摸板图案→点击Beam ，在数据输入编辑器中输入：跨度数=2，每一跨长度=5→确定Restraints 没有勾选→OK 并叉掉三维显示窗口。
3、 选中右边杆件→从Edit 菜单中选Replicate 出现复制菜单窗口→单击Radial →选中Parallelto Y →在Angle 里填入90度（另一个度）→然后删掉右边单元。
4、 选中左边单元的左端点→按鼠标右键出现点的信息→将X 坐标改成-2。
二、从定义菜单Define 中完成以下工作：1. 定义材料：Define →Material →选钢STEEL →点击Modify/Show Material 可查看有关钢的弹性模量及泊松比，修改钢的弹性模量为722.2510/E KN M =⨯ .2. 定义截面。
Define →Frame Sections →Add/Wide Flange 下选择 Add Rectangular →Add NewProperty →用默认名 在Material 域选Steel →在Dimensions 域Depth 和 Width 都改成。
→点OK 。
3. 定义计算荷载的工况，Define →Load Case →程序默认工况名为:DEAD ，用其默认值→OK 。
三、从赋值菜单Assign 中完成以下工作：1、 修改约束：选中点3 →Assign →Joint →Joint Restraints 中只对Translation1打勾→OK 。
2、 选中点1 →Assign →Joint →Joint Restraints →点击绞支座→OK 。
3、 赋截面特征。
选中工具栏中的all ，杆件呈虚线状态→Assign → Frame/Cable Section 指定杆件的材料几何特性→按OK四、从分析菜单Analyze 中完成以下工作1、 设置结构分析类型：由Analyze →Set Analysis Options 出现图窗口选择平面结构按→OK 。
2、 运行程序：Analyze →Run Analysis →在弹出来的对话框中点MODAL →点 Run/Do Not Run Case→Run Now 。
五、显示分析结果：工况一：运行结果如下图：变形图 弯矩图 剪力图工况二：需要作如下修改1. 点击 define →Load cases 命令来显示Define Loads 对话框。
在此对话框内Self WeightMultiplier 内输入 0→点击Modify Load 键→OK 退出。
2. 选择节点4→点击Assign →Joint Loads →Forces 出现Joint Forces 对话框，在此对话框在loads 域的Z 编辑格内输入-45→OK 。
变形图弯矩图剪力图工况三：需要作如下修改选择节点2→点击Assign→Joint Loads→Forces出现Joint Forces 对话框，在此对话框在loads 域的Force Global Z编辑格内输入-78，Moment about Global Y编辑格内输入-75→OK。
运行结果如下图：变形图弯矩图剪力图工况四：需要作如下修改选择杆件2→点击 Assign→Frame Loads→Distributed显示Frame Distributed Loads对话框→确认 Load Case Name为 DEAD→在 Uniform Loads域，输入 24→ok。
运行结果如下图：变形图弯矩图剪力图工况五：需要作如下修改1.点击Set display Options工具按钮显示Display Options For Active Window对话框→在Frames/Cables域勾选Local Axes格→OK。
2.选择杆件2→点击 Assign→Frame Loads→Distributed显示Frame Distributed Loads对话框→确认 Load Case Name为 DEAD,在Load Type and Direction域，确认选择了 Force项，在Coord Sys 中选择local ，在Direction中选择2，在 Uniform Loads 域，输入 -30→OK。
3.选择杆件1→点击 Assign→Frame Loads→Distributed显示Frame Distributed Loads对话框→确认 Load Case Name为 DEAD,在Load Type and Direction域，确认选择了 Force 项，在Coord Sys 中选择Global ，在Direction中选择X，在 Uniform Loads 域，输入30→OK。
运行结果如下图：变形图弯矩图剪力图工况六：需要作如下修改1.选择杆件2→点击 Assign→Frame Loads→Distributed显示Frame Distributed Loads对话框→确认 Load Case Name为 DEAD,在Load Type and Direction域，确认选择了 Force项，在CoordSys 中选择Global ，在Direction中选择X，在 Trapezoidal Loads 域，输入15、、、6→OK。
运行结果如下图：变形图弯矩图剪力图工况七：需要作如下修改选择杆件2→点击 Assign→Frame Loads→Point显示Frame Point Loads对话框→确认 Load Case Name为 DEAD,在Load Type and Direction域，确认选择了 Force项，在Coord Sys 中选择local ，在Direction中选择2，在Point loads域，选Absolute Distance From End-i ，在Distance 处第一个编辑框输入，在Load处第一个编辑框输入-68→OK。
运行结果如下图：变形图弯矩图剪力图题目二：求下图刚域单元在荷载作用下的内力变形。
83KN76KN36KNE=×108KN/m 。
工况1：不考虑刚域，考虑楼板变形。
工况2：不考虑刚域，不考虑楼板变形。
工况3：考虑刚域，考虑楼板变形。
工况4：考虑刚域，不考虑楼板变形。
操作步骤工况1：一、建立模型1. 选择量纲为：KN,m,C2. 点击 文件→新模型→在新模型对话框中点击 二维框架→在二维框架对话框中，楼层数 输入3，楼层高度 输入→点击 确定 按钮.3. 在3-D 视窗的右上角点击 “X” 来关闭此视图。
4. 按题目要求修改节点坐标，完成建模。
5. 点击 设置显示选项工具 按钮→显示 激活活动窗口选项 对话框→在节点域、框/架/索域分别勾选 标签 格，→点击 确定 键。
得到的图形如下：二、从定义菜单中完成下列工作：1.点击定义→框架截面→在框架属性对话框中点击显示 Add I/Wide FlangeC的下拉列表并选择 Add General 项→点击添加新属性→显示属性数据对话框。
默认截面名称为FSEC1,在横轴面积输入，在围绕3轴的惯性矩输入→点击属性数据和 General Section对话框的确定键退回显示框架属性对话框→重复添加新属性，添加截面FSEC2、FSEC3、FSEC4，横轴面积依次为、、，围绕3轴的惯性矩依次为、、，点击确定退出所有对话框。
2.点击定义→荷载工况→把荷载名称为DEAD的自重系数改为0→点击修改荷载→确定退出。
三、从指定菜单中完成以下工作：1.选择杆件1、2、3和7、8、9，点击指定→框架/索/筋→框架截面→在框架属性对话框点击FSEC1来高亮显示它→点击确定键。
依同样方法给杆件12、15指定截面FSEC2，给杆件11、10、14和13指定截面FSEC3，给杆件4、5、6指定截面FSEC4。
2.选择节点4，点击指定→节点荷载→力→在节点荷载对话框中荷载域X 编辑格内输入36→确定。
依同样方法，选择节点3，力全局X 编辑格内输入76，选择节点2，力全局X 编辑格内输入83。
四、分析运行：1.设置结构类型。
由分析→设置分析选项→选择平面结构→OK.2.运行程序。
点击运行分析键→显示设置运行的分析选项对话框→点击MODAL,并点击运行/不运行工况→点击现在运行键运行分析3.所得结果的图形及表格如下：4.变形图轴力图剪力图弯矩图TABLE: Joint DisplacementJoin t Text OutputCaseTextCaseTypeTextU1mU2mU3mR1RadiansR2RadiansR3Radians1DEAD LinStatic00000 2DEAD LinStatic000 3DEAD LinStatic000 4DEAD LinStatic000 5DEAD LinStatic00000 6DEAD LinStatic0000 7DEAD LinStatic0000 8DEAD LinStatic0000 9DEAD LinStatic00000 10DEAD LinStatic000 11DEAD LinStatic000其它步骤同工况一一样，只是在第三步指定菜单中增加：选择节点2、3、4、6、7、8、10、11、12，点击指定→节点→限制→在指定/定义限制对话框中选择添加限制类型下拉格内选择 Beam，点击添加新限制，确定确定退出。
所得结果的图形及表格如下：变形图轴力图TABLE: Joint DisplacementsJoin t Text OutputCaseTextCaseTypeTextU1mU2mU3mR1RadiansR2RadiansR3Radians1DEAD LinStatic0000 2DEAD LinStatic000 3DEAD LinStatic000 4DEAD LinStatic000 5DEAD LinStatic000 6DEAD LinStatic000 7DEAD LinStatic000 8DEAD LinStatic00012DEAD LinStatic000其它步骤同工况一一样，只是在第三步指定菜单中增加：选择杆件10、11、12，点击指定→框架/索/筋→端部（长度）偏移→在框架端部长度偏移中选择自定义长度，在 I端输入，在 J端输入→点击确定键。
依同样方法，杆件13、14、15 I端为，J端为；杆件1、4、7 I端为，J端为；杆件2、5、8 I端为，J端为；杆件3、6、9I端为，J端为。
所得结果的图形及表格如下：变形图轴力图剪力图弯矩图TABLE: Joint DisplacementsJointTextOutputCaseTextCaseTypeTextU1mU2mU3mR1RadiansR2RadiansR3Radians 1DEAD LinStatic0002DEAD LinStatic0003DEAD LinStatic0004DEAD LinStatic0005DEAD LinStatic0006DEAD LinStatic00012DEAD LinStatic000工况4：其它步骤同工况一一样，只是在第三步指定菜单中增加：1.选择节点2、3、4、6、7、8、10、11、12，点击指定→节点→限制→在指定/定义限制对话框中选择添加限制类型下拉格内选择 Beam→点击添加新限制→确定确定退出。
