《三相异步电动机的正反转控制线路》教学设计.doc
三相异步电动机正反转控制线路教案
三相异步电动机正反转控制线路教案一、教学目标：1. 了解三相异步电动机正反转控制线路的基本原理。
2. 学会使用控制器、接触器、继电器等元件进行三相异步电动机正反转控制。
3. 能够设计并搭建三相异步电动机正反转控制线路。
4. 能够对三相异步电动机正反转控制线路进行故障排除。
二、教学内容：1. 三相异步电动机正反转控制线路的基本原理。
2. 控制器、接触器、继电器等元件的使用方法。
3. 三相异步电动机正反转控制线路的设计与搭建方法。
4. 三相异步电动机正反转控制线路的故障排除方法。
三、教学方法：1. 采用讲授法，讲解三相异步电动机正反转控制线路的基本原理、控制器、接触器、继电器等元件的使用方法。
2. 采用演示法，展示三相异步电动机正反转控制线路的设计与搭建过程。
3. 采用实验法，让学生动手操作，实际搭建三相异步电动机正反转控制线路，并进行故障排除。
四、教学准备：1. 教室、实验室等教学场所。
2. 三相异步电动机、控制器、接触器、继电器等元件。
3. 实验台、工具、电线等实验器材。
五、教学过程：1. 讲解三相异步电动机正反转控制线路的基本原理。
2. 讲解控制器、接触器、继电器等元件的使用方法。
3. 演示三相异步电动机正反转控制线路的设计与搭建过程。
4. 让学生动手操作，实际搭建三相异步电动机正反转控制线路。
5. 讲解三相异步电动机正反转控制线路的故障排除方法。
6. 让学生进行实验，练习故障排除。
7. 总结并复习本节课的内容。
六、教学评估：1. 课堂讲授结束后，通过提问方式评估学生对三相异步电动机正反转控制线路基本原理的理解程度。
2. 观察学生在实验过程中的操作技能和解决问题的能力，评估学生对控制器、接触器、继电器等元件使用方法的掌握情况。
3. 通过学生提交的实验报告，评估学生对三相异步电动机正反转控制线路设计与搭建方法的掌握程度。
4. 收集并评估学生在故障排除练习中的表现，以评估其对故障排除方法的掌握情况。
三相异步电动机的正反转控制线路教学设计
三相异步电动机的正反转控制线路教学设计教学设计：三相异步电动机的正反转控制线路一、教学目标：1.理解三相异步电动机的原理和工作方式。
2.了解三相异步电动机的正反转控制线路的构造和原理。
3.掌握三相异步电动机的正反转控制线路的搭建和调试方法。
二、教学准备：1.教学工具：黑板、白板、投影仪、电动机、电源、电线、开关、按钮、电压表、安全绝缘手套等。
2.教学资料：三相异步电动机的原理和工作方式、正反转控制线路的构造和原理、搭建和调试方法的相关教材和PPT。
三、教学过程：1.导入（10分钟）向学生简要介绍三相异步电动机的原理和工作方式，为后续的控制线路设计做好基础铺垫。
2.理论讲解（20分钟）a.介绍三相异步电动机的正反转控制线路构造和原理，包括主要元件的作用和连接方式。
b.解释正转和反转的原理，以及控制线路对电动机转向的作用。
3.示范实验（30分钟）a.展示正转和反转控制线路的搭建过程，依次连接电动机、电源、按钮、开关等元件。
b.调试控制线路，观察电动机正转和反转的效果，并解释其原理。
4.学生实践（40分钟）a.将学生分成小组，每个小组搭建自己的正转和反转控制线路。
b.主持人指导学生选择合适的元件并进行连接，并进行线路调试。
c.学生通过实践调试线路，观察电动机的正转和反转效果。
d.学生之间可以互相交流和讨论，共同解决问题。
5.结果分析和总结（10分钟）a.学生就搭建和调试过程中遇到的问题进行交流和总结。
b.分享线路调试过程中的经验和技巧，讨论改进的方法。
四、教学反思：1.整个教学过程中注重理论与实践相结合，通过示范实验和学生实践两个环节，使学生全面理解三相异步电动机的正反转控制线路。
2.强化学生的团队合作意识，通过小组合作搭建和调试控制线路，增强学生的实践能力。
3.引导学生思考和解决问题的能力，通过总结和分享经验，让学生了解到不同的思路和方法。
4.注意安全教育，提醒学生注意用电安全和防护措施，提醒佩戴绝缘手套和其他安全装备。
三相异步电动机正反转控制线路教案
三相异步电动机正反转控制线路教案教案目标：1.了解三相异步电动机的基本工作原理和结构；2.掌握三相异步电动机正反转控制线路的原理和方法；3.学会根据具体要求设计和搭建三相异步电动机正反转控制线路。
教学内容：1.三相异步电动机的基本工作原理和结构；2.三相异步电动机正转控制线路；3.三相异步电动机反转控制线路；4.三相异步电动机正反转控制线路。
教学准备：1.模型三相异步电动机；2.断路器、接触器等电气元件；3.电路板、导线等实验器材；4.笔记本电脑或投影仪。
教学步骤：第一步：引入介绍三相异步电动机的基本工作原理和结构，激发学生对该主题的兴趣。
第二步：讲解正转控制线路1.分析三相异步电动机正转控制线路的结构和原理；2.介绍正转控制线路中各个元件的作用和连接方法；3.演示搭建正转控制线路的步骤和操作方法；4.进行实际搭建和调试，观察电动机的正向旋转。
第三步：讲解反转控制线路1.分析三相异步电动机反转控制线路的结构和原理；2.介绍反转控制线路中各个元件的作用和连接方法；3.演示搭建反转控制线路的步骤和操作方法；4.进行实际搭建和调试，观察电动机的反向旋转。
第四步：讲解正反转控制线路1.分析三相异步电动机正反转控制线路的结构和原理；2.介绍正反转控制线路中各个元件的作用和连接方法；3.演示搭建正反转控制线路的步骤和操作方法；4.进行实际搭建和调试，观察电动机的正反向旋转。
第五步：实验总结1.总结三相异步电动机正反转控制线路的原理和方法；2.分析实验中出现的问题和解决方法；3.展示实验结果和体验感受；4.解答学生提出的问题。
教学延伸：1.进一步学习三相异步电动机的其他控制线路，如定时控制、频率控制等；2.学习电动机保护和故障检测方法；3.进行实际的工程项目应用，如电梯、输送系统等。
教学评估：1.实验报告，包括实验目的、原理、步骤、结果和心得体会；2.小组讨论，讨论电动机的应用领域和未来发展趋势；3.学生个人简答题，对于三相异步电动机正反转控制线路的原理和方法进行回答。
(完整word版)实验一--三相异步电动机的正反转控制线路
实验一三相异步电动机的正反转控制线路
一、实验目的
1.掌握三相异步电动机正反转的原理和方法。
2.掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。
二、实验设备
三相鼠笼异步电动机、继电接触控制挂箱等
三、实验方法
1.接触器联锁正反转控制线路
(1) 按下“关”按钮切断交流电源, 按下图接线。
经指导老师检查无误后, 按下“开”按钮通电操作。
(2) 合上电源开关Q1, 接通220V三相交流电源。
(3) 按下SB1, 观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。
(4) 按下SB3, 观察并记录M运转状态、接触器各触点的吸断情况。
(5) 再按下SB2, 观察并记录M的转向、接触器自锁和联锁触点的吸断情况。
220V
图1 接触器联锁正反转控制线路
3.按钮联锁正反转控制线路
(1)按下“关”按钮切断交流电源。
按图2接线。
经检查无误后, 按下“开”按钮通电操作。
(2) 合上电源开关Q1, 接通220V 三相交流电源。
(3) 按下SB1, 观察并记录电动机M 的转向、各触点的吸断情况。
(4) 按下SB3, 观察并记录电动机M 的转向、各触点的吸断情况。
(5) 按下SB2, 观察并记录电动机M 的转向、各触点的吸断情况。
四、分析题
1.接触器和按钮的联锁触点在继电接触控制中起到什么作用？
Q 1
220V。

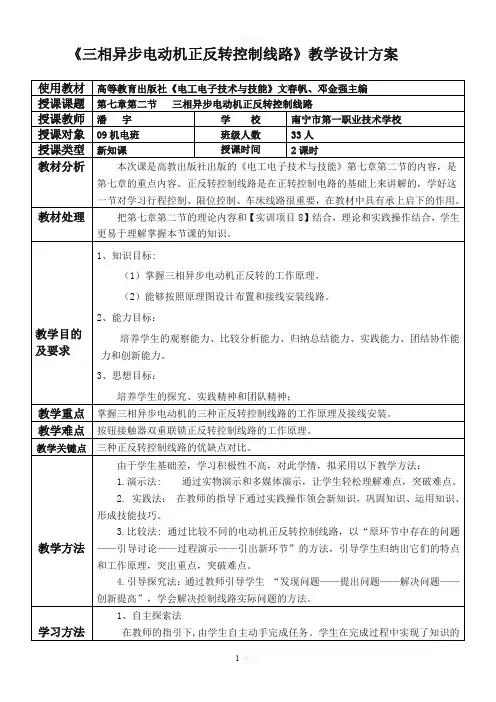

《三相异步电动机正反转控制线路》教学设计方案定稿
教师用粉笔刷擦掉在黑板上的原理图3号线，提问这条3号线一共连接了几个点？（这里是学生容易出错的地方。教师注意突破这个难点。）
在学生接完一条线后，用多媒体显示连接情况。
教师注意点评学生画错的情况，解释为什么错误，错在哪里。
在学生进行实物连接及通电试车时，巡堂指导。
引导学生，把改变电源相序后的线路接入一个闸刀开关，然后结合正转线路中交流接触器的主触头结构，引入另外一个交流接触器接入电路。
教师：这个交流接触器实际上就是用来改变电源的相序。
学生回答问题，通过教师的引导，解决问题。
多媒体动画显示，直观，让学生一目了然，形象生动，提高学生的学习兴趣。
通过教师设计的问题，激活师生的双边活动
教材处理
把第七章第二节的理论内容和【实训项目8】结合，理论和实践操作结合，学生更易于理解掌握本节课的知识。
教学目的及要求
1、知识目标:
（1）掌握三相异步电动机正反转的工作原理。
（2）能够按照原理图设计布置和接线安装线路。
2、能力目标：
培养学生的观察能力、比较分析能力、归纳总结能力、实践能力、团结协作能力和创新能力。
2.实践法：在教师的指导下通过实践操作领会新知识，巩固知识、运用知识、形成技能技巧。
3.比较法:通过比较不同的电动机正反转控制线路，以“原环节中存在的问题——引导讨论——过程演示——引出新环节”的方法，引导学生归纳出它们的特点和工作原理，突出重点，突破难点。
4.引导探究法：通过教师引导学生“发现问题——提出问题——解决问题——创新提高”，学会解决控制线路实际问题的方法。
培养学生的观察能力、创新能力。
正反转控制线路及工作原理
（6分钟）
用多媒体显示正反转线路，并演示其工作过程。
三相异步电动机正反转控制线路教案(word文档良心出品)
阳江市第一职业技术学校相异步电动机正反转控制线路教案电子教研组课题：三相异步电动机的正反转控制线路教学内容及目的：知识目标：掌握三相异步电动机正反转控制的设计思路，理解 其工作原理。
能够完成三相异步电动机正反转控制的接线。
培养学生自主学习能力，树立互帮互助的团队合作 意识。
教学重点：设计三相异步电动机正反转控制线路。
教学难点：分析三相异步电动机正反转控制线路的工作原理。
授课类型：专业实操课授课方法：理论与实践一体化教具准备接线控制面板、剥线钳、尖嘴钳、一字起、十字起、若干导线。
教学过程：教学内容、新课导入（2分钟）提问：（1）你见过升降机吗?般是通过电动机的正反转来实现， 我们可以规定电动机正转时为升降机的上升，反转时为升降机的下降。
（3）电动机又是如何实现正转和反转的呢?、知识铺垫（3分钟）电动机反转的条件：改变通入电动机定子绕组三相电源的相序。
技能目标: 情感目标:教法与学法通过现实生活中我们熟悉的如：工地上的起重设备，医院、高层住宅的电梯等。
升降机引出今天上课的主题（2 ）升降机的上升和下降是如何实现的?电动机的正反转控制。
设计任务：要求完成一台三相异步电动机的正反转控制，当按下正转按钮时，电动机起动并正转运行；当按下停止按钮时，电动机停止运行，再按下反转按钮时，电动机起动并反给定任务，引导、启发学生循序渐进分步完成，培养学 生自主学习和思维创新能换相的方法：改变电源任意两相的接线。
简单回顾电工基础内容，为\UV\ 4;LI 12 LiZ / /1_1 L2 L3本次课找到突破口。
动画演示如何换相，让学生看的更直观、学的更容易、记得更清楚。
三、学生自主设计（任务驱动法）（20分钟）转运行。
任务一: 电动机正转线路设计FU2Kill]KM1力。
（该设计任务课前发给学生，让学生预习。
）根据前面所学单向运转控制电路得出，既能巩固所学知识，也能为本次新课做铺垫。
任务二: 电动机反转线路设计教学重点控制电路得出，只是这时要器件移除，不可共用的合并。
三相异步电动机的正反转控制电路(公开课教案)
三相异步电动机的正反转控制电路(公开课教案)第一章：绪论1.1 课程背景本课程旨在通过学习三相异步电动机的正反转控制电路，使学生掌握电动机的基本工作原理、正反转控制电路的构成及工作原理，培养学生运用电动机控制电路解决实际问题的能力。
1.2 教学目标(1) 了解三相异步电动机的基本工作原理。
(2) 掌握三相异步电动机的正反转控制电路的构成及工作原理。
(3) 学会分析电动机控制电路，并能运用控制电路解决实际问题。
1.3 教学内容本章主要介绍三相异步电动机的基本工作原理、正反转控制电路的构成及工作原理。
第二章：三相异步电动机的基本工作原理2.1 教学目标(1) 了解三相异步电动机的结构及工作原理。
(2) 掌握三相异步电动机的启动原理及运行特性。
2.2 教学内容本章主要介绍三相异步电动机的结构、工作原理、启动原理及运行特性。
第三章：正反转控制电路的构成及工作原理3.1 教学目标(1) 了解正反转控制电路的构成。
(2) 掌握正反转控制电路的工作原理。
3.2 教学内容本章主要介绍正反转控制电路的构成、工作原理及控制方式。
第四章：正反转控制电路的安装与调试4.1 教学目标(1) 学会正反转控制电路的安装与调试。
(2) 能够分析并解决正反转控制电路安装与调试过程中遇到的问题。
4.2 教学内容本章主要介绍正反转控制电路的安装步骤、注意事项及调试方法。
第五章：案例分析与实践5.1 教学目标(1) 能够分析实际工程中的正反转控制电路案例。
(2) 学会运用正反转控制电路解决实际问题。
5.2 教学内容本章主要分析实际工程中的正反转控制电路案例，培养学生运用控制电路解决实际问题的能力。
教学方法：结合课堂讲解、实验演示、学生实践等多种教学方式，使学生更好地理解和掌握三相异步电动机的正反转控制电路。
教学评价：通过课堂提问、作业批改、实验报告和期末考试等方式，评估学生对三相异步电动机的正反转控制电路的掌握程度。
第六章：正反转控制电路的设计与优化6.1 教学目标(1) 能够根据实际需求设计正反转控制电路。
三相异步电动机正反转控制线路教案
三相异步电动机正反转控制线路教案一、教学目标1. 了解三相异步电动机的结构和工作原理。
2. 掌握三相异步电动机的正反转控制线路的构成和原理。
3. 学会使用控制器、接触器、继电器等元器件搭建三相异步电动机的正反转控制线路。
4. 能够对三相异步电动机的正反转控制线路进行调试和故障排除。
二、教学内容1. 三相异步电动机的结构和工作原理。
2. 三相异步电动机的正反转控制线路的构成和原理。
3. 控制器、接触器、继电器等元器件的作用和选用。
4. 三相异步电动机正反转控制线路的搭建和调试方法。
5. 三相异步电动机正反转控制线路的故障排除方法。
三、教学方法1. 采用讲授法，讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等基本知识。
2. 采用演示法，展示三相异步电动机正反转控制线路的搭建和调试过程。
3. 采用实践法，让学生动手搭建和调试三相异步电动机的正反转控制线路，增强实践操作能力。
四、教学准备1. 教室内设置多媒体设备，用于展示图片、视频等教学资源。
2. 准备三相异步电动机、控制器、接触器、继电器等元器件。
3. 准备教学PPT，内容包括三相异步电动机的结构、工作原理、正反转控制线路的构成和原理等。
五、教学过程1. 导入新课：通过展示三相异步电动机的实物图片，引导学生思考三相异步电动机的结构和作用。
2. 讲解基本知识：讲解三相异步电动机的结构、工作原理、正反转控制线路的构成和原理。
3. 演示搭建过程：展示三相异步电动机正反转控制线路的搭建过程，讲解控制器、接触器、继电器等元器件的作用和选用。
4. 学生动手实践：让学生分组动手搭建和调试三相异步电动机的正反转控制线路，教师巡回指导。
5. 总结和拓展：总结本节课所学内容，布置课后作业，拓展学生对三相异步电动机正反转控制线路的应用场景的了解。
教学反思：在授课过程中，要注意理论联系实际，让学生通过动手实践加深对三相异步电动机正反转控制线路的理解。
要注意观察学生的反应，适时调整教学节奏和难度，确保学生能够跟上教学进度。
