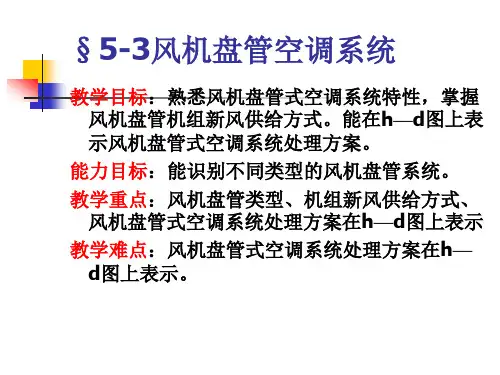

空气调节技术与应用课件-5-3风机盘管空调系统
对不设卫生间的空调房间（如普通小间办 公室）应在空调房间的适当位置开设排风口并 和排风管连通，用排风机向室外排风。连接各 房间排风口的排风支管应设防火阀。
4.冷热源设施
风机盘管加新风系统必须有生产冷水和 热水的设备：冷水机组和蒸汽--水式热水 器或电热水器。现在已推广采用中央热水 机组生产热水。
冷热源设备通常设置在专用的中央机房 内。对有地下室的高层建筑，中央机房一 般位于地下层内；若无地下层时，中央机 房可设在建筑物内首层或与建筑物邻近的 适当位置。
空调制冷系统通常由冷水机组、冷水泵、冷却水 泵和冷却塔组成两套以上的既可独立运行又可相互 切换的系统。各设备都应既能手动控制，又能自动 整套投入运行。任一设备发生故障整套运行应能连 锁，并可通过手动切换组合成新的系统。
新风机回水管路上设电动二通阀（比 例调节）由新风机感温器根据新风温度变 化自动控用阀的开度，调节流经新风机换 热器盘管的水量。
风机盘管新风供给方式
2.回风设施
明装的风机盘管可直接从机组自身的回风口吸入回风。 暗装的风机盘管，由于通常吊装在房间顶棚上方，所 以应在风机盘管背部的顶棚上，开设百叶式回风口加 过滤网采集回风。
3.排风设施
客房大多设有卫生间，可在卫生间装顶棚 式排风扇，用排风支管连接排风干管，各房间 排风汇集于排风干管后用排风机排至室外。排 风支管也应设防火阀。
卧式风机盘管
立 式 风 机 盘 管
嵌入式风机盘管
风机盘管机组的组成
风机 热交换盘管 机壳 接水盘 控制器
风机盘管的分类
按冷热媒管路分： 风机盘管机组中用来冷却或加热空气的盘管要通 以冷水或热水。因此机组的水系统至少应装设供、 回水管各一根，即做成双管系统。若采用冷、热 媒管路分开供应，可做成三管或四管式系统。 按风机盘管放置形式分： 风机盘管机组有立式和卧式、嵌入式三种。立式 的可以沿墙设置在地面上或放在窗台下；卧式的 可以悬挂在天花板下或者安装在天棚里。
4.冷热源设施
风机盘管加新风系统必须有生产冷水和 热水的设备：冷水机组和蒸汽--水式热水 器或电热水器。现在已推广采用中央热水 机组生产热水。
冷热源设备通常设置在专用的中央机房 内。对有地下室的高层建筑，中央机房一 般位于地下层内；若无地下层时，中央机 房可设在建筑物内首层或与建筑物邻近的 适当位置。
空调制冷系统通常由冷水机组、冷水泵、冷却水 泵和冷却塔组成两套以上的既可独立运行又可相互 切换的系统。各设备都应既能手动控制，又能自动 整套投入运行。任一设备发生故障整套运行应能连 锁，并可通过手动切换组合成新的系统。
新风机回水管路上设电动二通阀（比 例调节）由新风机感温器根据新风温度变 化自动控用阀的开度，调节流经新风机换 热器盘管的水量。
风机盘管新风供给方式
2.回风设施
明装的风机盘管可直接从机组自身的回风口吸入回风。 暗装的风机盘管，由于通常吊装在房间顶棚上方，所 以应在风机盘管背部的顶棚上，开设百叶式回风口加 过滤网采集回风。
3.排风设施
客房大多设有卫生间，可在卫生间装顶棚 式排风扇，用排风支管连接排风干管，各房间 排风汇集于排风干管后用排风机排至室外。排 风支管也应设防火阀。
卧式风机盘管
立 式 风 机 盘 管
嵌入式风机盘管
风机盘管机组的组成
风机 热交换盘管 机壳 接水盘 控制器
风机盘管的分类
按冷热媒管路分： 风机盘管机组中用来冷却或加热空气的盘管要通 以冷水或热水。因此机组的水系统至少应装设供、 回水管各一根，即做成双管系统。若采用冷、热 媒管路分开供应，可做成三管或四管式系统。 按风机盘管放置形式分： 风机盘管机组有立式和卧式、嵌入式三种。立式 的可以沿墙设置在地面上或放在窗台下；卧式的 可以悬挂在天花板下或者安装在天棚里。
医院净化空调系统ppt课件
净化效果。
06
案例分析
某医院净化空调系统的应用实例
01
项目背景
随着医疗技术的进步，医院对空气质量的要求越来越高，尤其是手术室、
ICU等高风险科室。为了提供更加安全、舒适的环境，某医院决定引入
先进的净化空调系统。
02
系统配置
该系统采用高效过滤器和独立送风方式，确保每个手术室和ICU都能获
得高品质的空气。同时，系统还配备了智能控制系统，可根据室内外环
调系统的能耗情况， 为节能优化提供数据支持。
能源管理
建立能源管理中心，统一 管理医院内的能源使用， 提高能源利用效率。
运行优化
温度控制
根据季节和室内外温湿度情况， 合理设定空调温度，避免过冷或
过热。
湿度控制
根据医疗需求和室内外湿度情况， 合理调节湿度，保持舒适的医疗环 境。
03
医院净化空调系统的组成
空气处理机组
01
02
03
过滤段
去除尘埃、细菌等污染物， 保证空气洁净度。
加热/冷却段
根据需要调节空气温度， 满足医疗环境要求。
加湿/去湿段
控制空气湿度，保持舒适 度。
送风系统
送风口
将处理后的空气均匀送至各医疗区域。
送风管道
确保气流顺畅，减少阻力。
排风系统
排风口
将室内污浊空气排出室外。
境自动调节送风量和温度。
03
实施过程
项目历时半年完成，期间进行了详细的方案设计、设备采购、安装调试
等工作。施工过程中严格遵守无尘、无菌原则，确保不影响医院的正常
运营。
系统运行效果分析
空气质量显著提升
引入净化空调系统后，室内PM2.5浓度降低到个位数，细菌、病毒等微生物数量也大幅减少，为患者和医护人员提供 了更加安全、健康的环境。
06
案例分析
某医院净化空调系统的应用实例
01
项目背景
随着医疗技术的进步，医院对空气质量的要求越来越高，尤其是手术室、
ICU等高风险科室。为了提供更加安全、舒适的环境，某医院决定引入
先进的净化空调系统。
02
系统配置
该系统采用高效过滤器和独立送风方式，确保每个手术室和ICU都能获
得高品质的空气。同时，系统还配备了智能控制系统，可根据室内外环
调系统的能耗情况， 为节能优化提供数据支持。
能源管理
建立能源管理中心，统一 管理医院内的能源使用， 提高能源利用效率。
运行优化
温度控制
根据季节和室内外温湿度情况， 合理设定空调温度，避免过冷或
过热。
湿度控制
根据医疗需求和室内外湿度情况， 合理调节湿度，保持舒适的医疗环 境。
03
医院净化空调系统的组成
空气处理机组
01
02
03
过滤段
去除尘埃、细菌等污染物， 保证空气洁净度。
加热/冷却段
根据需要调节空气温度， 满足医疗环境要求。
加湿/去湿段
控制空气湿度，保持舒适 度。
送风系统
送风口
将处理后的空气均匀送至各医疗区域。
送风管道
确保气流顺畅，减少阻力。
排风系统
排风口
将室内污浊空气排出室外。
境自动调节送风量和温度。
03
实施过程
项目历时半年完成，期间进行了详细的方案设计、设备采购、安装调试
等工作。施工过程中严格遵守无尘、无菌原则，确保不影响医院的正常
运营。
系统运行效果分析
空气质量显著提升
引入净化空调系统后，室内PM2.5浓度降低到个位数，细菌、病毒等微生物数量也大幅减少，为患者和医护人员提供 了更加安全、健康的环境。
2024版空分培训课件
发展阶段
随着技术的进步，空分技术逐渐实现 了设备的小型化和能耗的降低，同时 出现了变压吸附、膜分离等新型空分 技术。
空分技术应用领域
01
工业领域
空分技术在工业领域的应用主要包括钢铁、化工、有色冶金等行业的氧
气、氮气等气体的生产和供应。
02
医疗领域
在医疗领域，空分技术主要用于生产医用氧气，满足医院、急救中心等
促进企业发展
培养一支高素质的空分专 业队伍，为企业的发展提 供有力的人才保障。
培训内容和方式
培训内容
包括空分设备基础知识、操作规范、 维护保养、故障排除等方面。
培训方式
采用理论讲解、案例分析、实践操 作相结合的方式，注重理论与实践 的结合，提高培训效果。
预期效果
员工技能提升
员工能够熟练掌握空分设 备操作、维护、故障处理 等技能，提高工作质量和 效率。
分离方法
包括深冷分离和吸附分离等，深 冷分离是目前应用最广泛的方法。
设备介绍
精馏塔是空分设备的核心部件， 其设计和操作对分离效果有重要
影响。
产品检测与质量控制
产品种类
主要产品为氧气、氮气和氩气等，应确保其纯度和质量。
检测方法
包括化学分析和仪器分析等，以检测产品中的杂质和含量。
质量控制措施
建立严格的质量管理体系，对原料、过程和产品进行全方位监控， 确保产品质量稳定可靠。
将风险控制措施落实到具体的生产环 节和岗位，确保风险控制措施得到有 效执行。
环境保护法规遵守及污染治理措施
遵守环境保护法规
严格遵守国家和地方环境保护法规，确保企业生产经营活动符合环保 要求。
污染治理设施建设
根据企业生产工艺和污染物排放情况，建设完善的污染治理设施，确 保污染物达标排放。
空分装置讲解课件
• 50年代后，由于空分装置逐渐的增加并趋于中型化，炼 钢和化肥工业技术的迅速发展，使空分设备迅速大型化， 促使空气分离设备制造业的发展。空分工艺经过近百年 的不断发展，现在已步入大型全低压流程。到目前为止， 世界上投产的空分设备最大制氧能力为12.25万m3（标） /h。
• 空分：简单的说就是把空气分 离的过程
空分装置的作用
• 空气是一种取之不尽的天然资源，它由具有 丰富用途的氧气、氮气、氩气等气体组成。这些 气体在空气中是均匀地相互混合在一起的，要将 他们分离开来是比较困难的，为此近百年来，随 着工业技术的发展，对空气的分离形成了三种技 术方法：吸附法、膜分离法及低温法。
空气分离技术简介
• 吸附法是一种利用分子筛对不同分子的 选择吸附性能来达到最终分离目的的技术， 该技术流程简单，操作方便，运行成本低， 但获得高纯度产品较为困难，而且装置容 量有限，所以该技术有其局限的应用范围。
•
空气
氧气 氮气
空分装置的作用
• 在以煤及油为原料的化工行业，如：化肥、 甲醇、煤制油等生产企业以及炼钢厂，都需要空 分装置，设置空分装置的主要作用是生产合格的 氧、氮及氩产品。氧的作用是助燃，如气化炉就 是煤和氧气进行燃烧反应，得到需要的水煤气 （CO+H2）；氮是惰性气体，主要作用是用于 对工厂的设备、管线进行吹扫置换、充氮保护以 及合成氨配氮（N2+3H2=2NH3）等；氩是空分 装置的副产品，可作为合金焊接的保护气，在灯 泡照明、电子工业及其它方面都得到了广泛的应 用。也有的空分装置不提取氩。
空气液化
要使空气液化首先要获得低温，工业上常 用的方法有二种，即空气通过节流阀和膨胀机 的膨胀制冷获得低温，甚至液化。这二种方法 是以气体的膨胀为基础，已应用在气体的分离 和液化技术以及气体制冷机中。
• 空分：简单的说就是把空气分 离的过程
空分装置的作用
• 空气是一种取之不尽的天然资源，它由具有 丰富用途的氧气、氮气、氩气等气体组成。这些 气体在空气中是均匀地相互混合在一起的，要将 他们分离开来是比较困难的，为此近百年来，随 着工业技术的发展，对空气的分离形成了三种技 术方法：吸附法、膜分离法及低温法。
空气分离技术简介
• 吸附法是一种利用分子筛对不同分子的 选择吸附性能来达到最终分离目的的技术， 该技术流程简单，操作方便，运行成本低， 但获得高纯度产品较为困难，而且装置容 量有限，所以该技术有其局限的应用范围。
•
空气
氧气 氮气
空分装置的作用
• 在以煤及油为原料的化工行业，如：化肥、 甲醇、煤制油等生产企业以及炼钢厂，都需要空 分装置，设置空分装置的主要作用是生产合格的 氧、氮及氩产品。氧的作用是助燃，如气化炉就 是煤和氧气进行燃烧反应，得到需要的水煤气 （CO+H2）；氮是惰性气体，主要作用是用于 对工厂的设备、管线进行吹扫置换、充氮保护以 及合成氨配氮（N2+3H2=2NH3）等；氩是空分 装置的副产品，可作为合金焊接的保护气，在灯 泡照明、电子工业及其它方面都得到了广泛的应 用。也有的空分装置不提取氩。
空气液化
要使空气液化首先要获得低温，工业上常 用的方法有二种，即空气通过节流阀和膨胀机 的膨胀制冷获得低温，甚至液化。这二种方法 是以气体的膨胀为基础，已应用在气体的分离 和液化技术以及气体制冷机中。
空气调节课件-第四章
消除过多二氧化碳需要的新风量Gw1
Z Gw1 yN yW
m3 h
Z——室内产生的二氧化碳量L/h yN——室内二氧化碳允许浓度L/m3 yW——室外新风中二氧化碳的浓度，对一般的农 村和城市取0.5-0.75g/Kg或0.33-0.5L/m3
实际空调工程中，一般按设计规范采用：
*生产厂房应保证每人不小于30m3/h *影剧院、体育馆、商店等每人应不小于
Gw2 Gp Gl.g
GL.g（液体、气体燃烧的空气量）
Gl 0.228103 qL Gg 0.252 103 qg
火锅餐厅中常用“酒精”燃烧需空气 量实测约3.81m3/KgΒιβλιοθήκη 三.保持空调房间的“正压”要求
为了防止外界未经处理的空气渗入空调房间， 干扰室内空调参数，使房间内保持一定正 压值（室内空气压力高于外界压力）。正 压值不大于50Pa，一般5-10Pa。保持正
三.按空调系统使用的空气来源分类
2.直流式系统
使用的空气全部来自室 外，吸收余热余湿后 又全部排掉，室内空 气得到百分之百的交 换。卫生条件好，但 耗能多。
适于产生剧毒物质、病 菌、散发放射性有害 物等的房间。
三.按空调系统使用的空气来源分类
3.混合式系统
系统使用的空气一 部分为室外新风， 一部分为室内回风， 既经济又符合卫生 要求，使用广泛。
第四章 空气调节系统
空气调节系统一般由被调节对象、空 气处理设备、空气输送设备和分配设 备组成。 根据建筑物的性质、用途、热湿负荷 特点、室内设计参数要求、空调机房 的面积、位置等等，由具体情况来选 择合适的空调系统。
4-1 空调系统的分类
一.按空气处理设备的集中程度分类 1.集中式系统：
所有空气处理设备：加热器、冷却器、过滤 器、加湿器、通风机等都集中在空调机房。 由空气处理设备及通风机组成的箱体称 “组合式空调箱或组合式空调机”，不包 括通风机的称为“组合式空气处理箱”。
除尘器培训课件
湿式除尘器
利用水或其他液体与粉尘混合，使粉尘在液体中 沉降或被水滴捕集。具有除尘效率高、能够处理 高温、高湿度气体等优点，但需要消耗大量水资 源，且可能产生二次污染。
电除尘器
利用高压电场对气体中的粉尘进行电离，使带电 粉尘在电场中沉降。具有除尘效率高、处理气体 量大、能够处理微细粉尘等优点，但设备成本较 高，且需要消耗大量电能。
设备漏风
可能是由于密封不严或连接处松动 等原因引起的，需要检查并紧固连 接处或更换密封件。
电机过热
可能是由于电机过载或散热不良等 原因引起的，需要检查电机负载和 散热情况，及时采取措施降低电机 温度。
05
除尘器性能评价与优化建议
性能评价指标体系建立
除尘效率
评价除尘器去除粉尘的 能力，包括颗粒物浓度
除尘效果。
脉冲喷吹装置
脉冲喷吹装置用于定期清除滤 袋上的粉尘，提高除尘效率。
机械振打装置
机械振打装置通过振动滤袋， 使粉尘从滤袋上脱落，便于清 灰。
控制系统
控制系统用于控制除尘器的运 行，包括进风口调节、清灰周
期设定、故障报警等功能。
03
除尘器选型与设计要点
选型依据及原则
依据生产工艺和粉尘性质
根据生产工艺和粉尘性质选择合适的 除尘器类型，如袋式除尘器、电除尘 器等。
经验教训二
加强与客户的沟通和协调，确保 项目顺利进行
经验教训三
注重技术创新和研发，提高产品 竞争力
经验教训总结和改进方向明确
1 2
经验教训四
加强团队建设和培训，提高员工素质和服务水平
经验教训五
注重售后服务和客户关系维护，提高客户满意度
3
改进方向一
加强技术研发和创新能力，提高产品性能和降低 成本
集中空调组成课件
末端设备的工作原理
室内机
通过风扇电机驱动风扇旋转，将制冷剂通 过蒸发器冷却的空气送入室内，实现降温
或制热效果。
新风口
通过新风阀控制新风量，保证室内空气质 量。
室外机
通过压缩机对制冷剂进行压缩，使其压力 和温度升高，再经过冷凝器将热量散发到 室外空气中，使制冷剂冷却。
排风口
通过排风阀控制排风量，维持室内空气流 通。
工作。
定期清洗或更换过滤器，保持 空气或水系统的畅通。
检查电气连接和线路是否完好 ，防止电气故障。
对控制程序进行定期检查和优 化，确保其适应实际需求和运
行环境的变化。
感谢பைடு நூலகம்的观看
THANKS
控制系统的组成
传感器
用于检测室内外温度、湿度、空气质量等参数，并将信号传输给控制器。
控制器
根据传感器采集的数据和预设值进行比较，输出控制信号。
执行器
接收控制信号，执行相应的动作，如调节风阀、水阀等。
通讯系统
用于各设备之间的信息传输和集中控制。
控制系统的功能
温度控制
根据室内温度传感器的反馈，自动调节冷热源的 输出，保持室内温度的舒适性。
03
集中空调系统的空气处理设 备
空气处理设备的种类
空气混合设备
用于将新风和回风混合，以达到所需 的温度和湿度。
过滤器
用于去除空气中的尘埃、细菌等污染 物，保证空气质量。
加湿器
用于增加空气湿度，提高室内舒适度 。
除湿器
用于降低空气湿度，防止霉菌生长。
空气处理设备的工作原理
01
空气混合设备通过调节 新风和回风的混合比例 ，实现温度和湿度的调 节。
集中空调组成课件
洁净室空气处理过程图ppt课件
ppt课件
22
四、净化空调系统冷冻水的温度的确定
• 当以冷冻水作为净化空调系统的冷媒时，
在一般的情况下，冷冻水的初温（表冷器
冷冻水的进口温度）应比处理后空气的终
温（设计计算中确定）至少要低3.5℃；如
果是以冷冻方式去湿降温为目的空气处理
系统，冷冻水的终温（表冷器冷冻水的出
口温度）应比处理后空气的终温低0.7℃；
• 大型规模化的生产工厂集中设置冷冻站，对建造 投资和运行管理都是比较有利的。但是由于一些 温、湿要求差别比较大供冷参数不同；运行规律、 运行时间不同的洁净车间来说，在集中冷冻站基 础上，就近设置分散、独立、专用的制冷机组， 这对节省能源，保证参数和方便运行管理都有极 大的好处。
ppt课件
20
• 二、冷媒采用冷冻水还是氟立昂直接蒸发。
室下夹层或吊顶上的干表冷器来补充。因
干表冷器是设在FFU循环空气通过的吊顶上
或夹道内，因此，干表冷所弥补的干冷负
荷被循环空气带到洁ppt课净件 室内。
18
示意图
焓湿(i-d)图
MAU加FFU加DC空气处理方案示意图及焓湿图
ppt课件
19
3.1.6 洁净室净化空调系统的冷、热源
• 3.1.6.1 净化空调系统冷源的选择 • 一、集中冷冻站和分散独立冷源的比较和选择。
5
二、AHU 一次回风的净化空调送风 方案
• 一次回风的送风方案多用在洁净室内的发 热量或产湿量很大，消除室内余热或余湿 的送风量大于或等于净化送风量的低洁净 度等级的非单向流洁净室中。此方案的原 理图和焓湿图如下：
ppt课件
6
示意图
焓湿(i-d)图
空调机组（AHU）一次回风空气处理方案示意图及焓湿图
