电缆故障测试仪DWA10使用说明书汇总

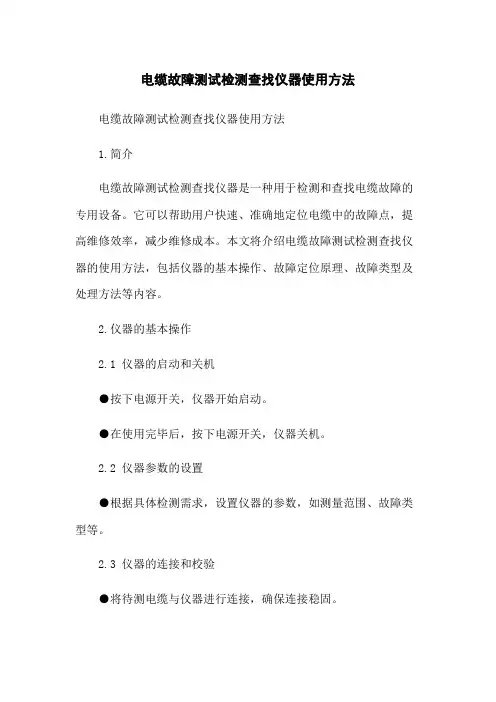

电缆故障测试检测查找仪器使用方法

电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法1.简介电缆故障测试检测查找仪器是一种用于检测和查找电缆故障的专用设备。
它可以帮助用户快速、准确地定位电缆中的故障点,提高维修效率,减少维修成本。
本文将介绍电缆故障测试检测查找仪器的使用方法,包括仪器的基本操作、故障定位原理、故障类型及处理方法等内容。
2.仪器的基本操作2.1 仪器的启动和关机●按下电源开关,仪器开始启动。
●在使用完毕后,按下电源开关,仪器关机。
2.2 仪器参数的设置●根据具体检测需求,设置仪器的参数,如测量范围、故障类型等。
2.3 仪器的连接和校验●将待测电缆与仪器进行连接,确保连接稳固。
●进行仪器的自检和校验,确保仪器工作正常。
3.故障定位原理电缆故障定位仪器的工作原理是利用故障点处的电缆绝缘破损形成的局部放电产生的电磁波信号进行测量和分析,通过对信号的处理,可以精确定位故障点。
4.故障类型及处理方法4.1 电缆接地故障●故障特征:________电缆绝缘与地之间发生破损,导致电缆接地,电流异常增大。
●处理方法:________定位故障点并修复破损处,恢复电缆的绝缘性能。
4.2 电缆短路故障●故障特征:________电缆中两根或多根导体之间发生短路,导致电流异常增大。
●处理方法:________定位故障点并修复短路处,恢复电缆的导电性能。
4.3 电缆断路故障●故障特征:________电缆中的导体发生断裂,导致电路中断,电流无法通过。
●处理方法:________定位故障点并修复断裂处,恢复电缆的连通性。
5.附件本文档涉及的附件可参考附件一:________电缆故障测试检测查找仪器操作手册。
6.法律名词及注释6.1 电缆故障测试检测查找仪器:________专用于检测和查找电缆故障的设备。
6.2 故障定位原理:________利用电缆故障产生的电磁波信号进行定位的原理。
6.3 电缆接地故障:________电缆绝缘与地之间发生破损导致的故障。
电缆故障测试仪DWA10使用说明书..

DW-A10电缆故障探测仪使用说明书武汉德威电力测试设备有限公司简介一、系统组成本电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。
故障测试主机包括一体化电脑、低压脉冲产生和数据处理,用于测试故障的距离,也可用来测量电缆的长度和电波在电缆中的传播速度。
路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号,用于寻测电缆路径。
路径信号接收器用来接收路径信号,用于查找电缆走向和估测电缆埋设的深度。
定位仪用于故障点的精确定位。
二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。
●可测量长度已知的任何电缆中电波传播的速度。
●测试距离:不小于16千米●系统误差:小于1米●采样频率:25MHz●最小分辨率:0.2米●测试盲区:小于16米●电源:直流12V(免维护电瓶)●重量:5Kg2、路径信号产生器●输出信号频率:30KHz●振荡方式:断续●输出功率:30W●电源:220V±10%●重量:4Kg3、定位仪●测试灵敏度:50Ω内阻的信号源输出300Hz信号,定点仪在维持输出为2V、信杂比优于20:1的情况下输入信号不大于10μv。
●输入阻抗:不小于1.2KΩ。
●使用2×2000Ω耳机。
●工作电压:DC9V±10%。
●使用环境温度:-20℃~70℃三、进入与退出系统打开电源开关,稍等后系统进入主控界面。
按“测试”按钮进入测试方式;按“帮助”进入帮助系统;按“退出”可退出测试管理系统。
关机时请使用windows系统的“开始”、“关闭计算机”。
电缆故障测试一、测试原理本仪器采用时域反射(TDR)原理测量电缆故障的距离。
对于低阻、开路故障,仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号(如果没有电缆故障,反射为电缆全长);对于高阻故障,给电缆上加一冲击直流负高压,使故障点产生反射脉冲。
电缆故障测试仪使用方法

电缆故障零电位测试法电缆故障零电位测试法也就是电位比较法,它适应于长度较短的电缆芯线对地故障,应用此方法测量简便精确,不需要精密仪器和复杂计算。
测量原理如下:将电缆故障芯线与等长的比较导线并联,在b、c两端加电压VE时,相当于在两个并联的均匀电阻丝两端接了电源,此时,一条电阻丝上的任何一点和另一条电阻丝上的对应点之间的电位差必然为零,反之,电位差为零的两点必然是对应点。
因为微伏表的负极接地,与电缆故障点等电位,所以,当微伏表的正极在比较导线上移动至指示值为零时的点与电缆故障点等电位,即电缆故障点的对应点。
S为单相闸刀开关,E为6E蓄电池或4节1号干电池,G为直流微伏表,测量步骤如下:1)先在b和c相芯线上接上电池E,再在地面上敷设一根与故障电缆长度相等的比较导线S,该导线要用裸铜线或裸铝线,其截面应相等,不能有中间接头。
2)将微伏表的负极接地,正极接一根较长的软导线,导线另一端要求在敷设的比较导线上滑动时能充分接触。
3)合上闸刀开关S,将软导线的端头在比较导线上滑动,当微伏表指示为零时的位置即为电缆故障点的位置。
电缆故障高压电桥测试法电缆故障高压电桥测试法就是用双臂电桥测出电缆芯线的直流电阻值,再准确测量电缆实际长度,按照电缆长度与电阻的正比例关系,计算出电缆故障点。
该方法对于电缆芯线间直接短路或短路点接触电阻小于1Ω的故障,判断误差一般不大于3m,对于故障点接触电阻大于1Ω的故障,可采用加高电压烧穿的方法使电阻降至1Ω以下,再按此方法测量。
测量电路时,首先测出芯线a与b之间的电阻R1,R1=2RX+R其中RX为a相或b相至电缆故障点的一相电阻值,只为短接点的接触电阻。
再就电桥移到电缆的另一端,测出a1与b1芯线间的直流电阻值R2,则R2=2R(L-X)R,R(L-X)为a1相或b1相芯线至电缆故障点的一相电阻值。
测完R1与R2后,再按图3所示电路将b1与c1短路,测出b、c两相芯线间的直流电阻值,则该组织的1/2为每相芯线的电阻值,用RL表示,RL=RX R(L-X),由此可得出故障点的接触电阻值:R=R1 R2-2RL 表,因此,故障点两侧芯线的电阻值可用下式表示:RX=(R1-R)/2,R(L-X)=(R2-R)/2。
电缆故障测试仪说明书

电缆故障测试仪说明书电缆故障测试仪说明书1. 简介电缆故障测试仪是一种用于检测电缆故障的专用工具。
它通过发送特定的电信号到电缆中,然后分析接收到的信号来定位并诊断电缆的故障位置。
本说明书将详细介绍电缆故障测试仪的使用方法、功能和注意事项。
2. 功能特点- **故障定位**:电缆故障测试仪能够快速准确地定位电缆中的故障位置,包括断路、短路、击穿等。
- **故障诊断**:通过分析被测试电缆中接收到的信号,电缆故障测试仪可以判断故障的类型和严重程度,并提供相应的建议和解决方案。
- **多功能显示**:电缆故障测试仪具备直观清晰的显示屏,显示电缆故障的位置、长度、类型等信息,方便用户进行故障判读和定位。
- **便携式设计**:电缆故障测试仪采用轻巧便携的设计,便于操作和携带,适用于各种场合和环境。
- **数据存储和导出**:电缆故障测试仪可以存储测试数据,并支持数据导出和打印,方便用户进行数据分析和报告生成。
3. 使用方法3.1 连接电缆将被测试的电缆正确连接到测试仪上。
确保连接稳固,并注意连接的极性。
3.2 设置参数根据实际情况,设置电缆故障测试仪的参数,包括信号频率、传输速率等。
根据需要,也可以选择故障定位的范围和精确度。
3.3 开始测试按下测试仪的启动键,开始进行电缆故障测试。
待测试结束后,仪器会自动显示测试结果。
3.4 故障定位解读根据显示屏上的测试结果,判定故障的类型和位置。
在定位过程中,可以根据需要调整参数和重新进行测试。
3.5 数据存储与导出如需保存测试数据,可将数据存储到电缆故障测试仪内部存储器中。
也可通过USB接口将数据导出到电脑进行进一步分析和处理。
4. 注意事项- 在测试过程中,要确保被测试电缆与测试仪之间的连接牢固可靠,以免影响测试结果的准确性。
- 在测试前,请按照测试仪的要求进行正确的仪器设置,包括参数的选择和校准等。
- 使用电缆故障测试仪时,请阅读并遵守相关安全操作规范,以保证人身安全和设备的安全。
电缆故障测试仪仪器面板及操作功能

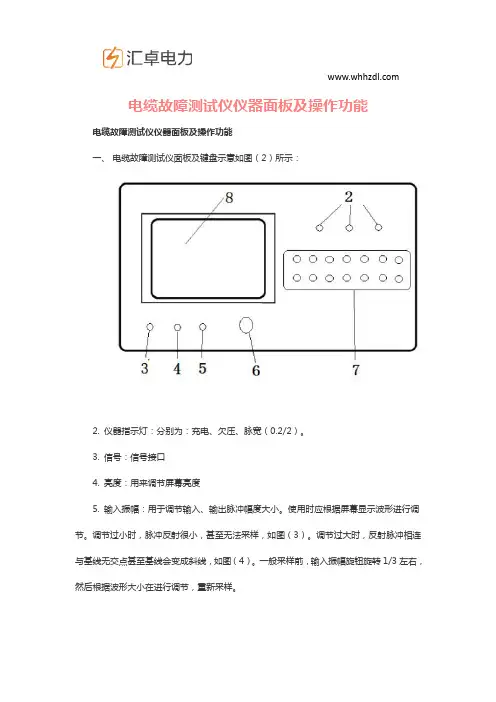

电缆故障测试仪仪器面板及操作功能电缆故障测试仪仪器面板及操作功能一、电缆故障测试仪面板及键盘示意如图(2)所示:2. 仪器指示灯:分别为:充电、欠压、脉宽(0.2/2)。
3. 信号:信号接口4. 亮度:用来调节屏幕亮度5. 输入振幅:用于调节输入、输出脉冲幅度大小。
使用时应根据屏幕显示波形进行调节。
调节过小时,脉冲反射很小,甚至无法采样,如图(3)。
调节过大时,反射脉冲相连与基线无交点甚至基线会变成斜线,如图(4)。
一般采样前,输入振幅旋钮旋转1/3左右,然后根据波形大小在进行调节,重新采样。
6.电源开关7.操作键盘8.液晶显示屏1. 键盘功能介绍:本仪器使用14个轻触按键作为控制功能键,其中有12个是双功能键,键盘排列如图(5)所示:各键功能如下:0-9数字键:上电复位时,数字键可以键入年、月、日,在测试状态(非菜单状态,下同),测故障、测全长,当屏幕左上角显示“键入速度000”时,用数字键可以键入已知速度值;在脉冲速度状态,用数字键可以键入已知电缆长度。
总之,当屏幕提示需键入数据时,0-9键就为数字键,否则就为其它功能键。
单双波形显示选择键:按此键可以使屏幕由双波形显示转为单波形显示(双波形显示时,显示屏上半部显示2波形,下半部显示1波形),并随意转换,本仪器上电(复位)后,默认为上下双波形显示、并对存储区1(1波形)进行操作形式,按此键一次将变为全屏幕单波形显示方式。
该仪器有两个存储区,上电(复位)后,默认存储区1存储数据,当选择对存储区2(波形2)进行操作时,会在第二波形显示区(屏幕上半部)出现前次采样波形,属于正常现象,重按采样键,本次采样波形将取代上次存储波形。
1/2上下波形选择键:仪器内部有两个波形存储区,用此键可随意选择其中之一为主进行操作(包括采样、扩展、打印等)。
仪器上电复位后,自动默认对存储区1(1波形)进行操作(双屏显示时屏幕下半部显示存储区1波形,波形前有“1”或“2”)。
电缆测试仪说明书

电缆故障多功能能测试仪使用说明书V2.1感您选择使用本公司电缆故障多功能能测试仪!您能够成为本公司的用户,是我们最大的荣幸。
真诚希望此仪器能成为您工作上的良好帮手。
为了使您尽快了解仪器并熟练地使用它,我们为您编写了这本说明书。
在第一次使用该仪器之前,请您务必仔细阅读随机配送的所有资料,这样可以避免造成一些不必要的麻烦。
如果您在使用仪器的过程中发现什么问题,请与本公司联系。
合作!本说明书容若有变动,恕不另行通知。
特别提示:如果现场电缆故障比较复杂,仪器无法判断出故障点或明显存在误判时,请改用手动测试、具体操作方法请参照说明书“手动测试”部分。
装箱清单:测试仪一台;测试线一条;耳机一个;漏电信号采集探杆二根;路径信号采集探头一个;信号发生器一台;信号发生器连接线二条;地钎一个;仪器包二个;测试仪充电器一个;信号发生器充电器一个;说明书一本;合格证一;保修卡一。
仪表功能综述电缆故障多功能测试仪主要有如下三个功能:1、长度测试:主要是测试线路断线点距离、混线点距离。
2、路径测试:主要测试电缆的路径。
3、漏电测试:主要测试电缆的芯线对地漏电、芯线对铠甲漏电故障。
长度测试图形上传步骤:1、对于自己不好辨认的波形可以发到群里来,发送步骤如下。
2、把每个围(240,480,,,,,等,)的波形拍一下上传,调整围后不需要做任何操作。
对于240围的波形因为开机默认就是240,拍照时可以先调整到其他任意围再调整回来,因为我们的仪器围改变后有自动调整幅度的功能,开机默认的波形幅度有可能不合适。
3、拍照后注明线缆总厂大约多少。
对地漏电测试主要步骤:1、用万用表或者摇表测试电缆的的相间绝缘、相线和铠甲绝缘、相线铠甲对地的绝缘情况。
2、相线对地漏电需要用信号发生器红夹子接故障线、黑夹子地芊接地。
(电缆原来的接地线一定断开)3、主机调整进入路径测试界面,如果土地使用探杆、如果水泥地使用探头进行查找。
4、对地漏电点,探杆到达后声音最大,探头过了故障点声音减小,所以要寻找声音突变的点。
电缆故障测试检测查找仪器使用方法简版

电缆故障测试检测查找仪器使用方法电缆故障测试检测查找仪器使用方法---1. 简介电缆是电力传输的关键组成部分,在工业生产和日常生活中发挥着重要作用。
然而,电缆在长时间使用后可能会出现故障,导致电力传输中断或不稳定。
为了有效地检测和查找电缆故障,我们需要使用专业的电缆故障测试检测查找仪器。
本文将介绍这些仪器的使用方法,帮助用户快速准确地定位电缆故障。
2. 仪器准备在开始使用电缆故障测试检测查找仪器之前,需要进行一些准备工作。
以下是准备工作的步骤:- 确保所需仪器已全部准备齐全,包括电缆故障测试仪、电缆定位仪、电缆局放仪等。
- 阅读仪器的用户手册,了解仪器的功能和操作流程。
- 根据需要准备好测试电缆,确保其符合测试要求。
3. 电缆故障测试检测仪的使用方法电缆故障测试检测仪是一种用于测量和判断电缆绝缘状态的仪器。
以下是电缆故障测试检测仪的使用方法:1. 将电缆故障测试检测仪连接到电缆上,并确保连接牢固。
2. 根据仪器的要求选择相应的测量模式。
- 若只需测量电缆的绝缘电阻,则选择绝缘电阻测量模式。
- 若需要测量电缆的介质损耗,则选择介质损耗测量模式。
- 若需要检测电缆的局部放电情况,则选择局部放电测量模式。
3. 按下仪器上的开始测试按钮,待测试结果显示在仪器的屏幕上。
4. 根据测试结果,判断电缆的绝缘状况是否正常。
- 若测试结果显示绝缘电阻过低,则说明电缆出现绝缘故障。
- 若测试结果显示介质损耗过大,则说明电缆出现介质故障。
- 若测试结果显示局部放电存在,则说明电缆出现局部放电故障。
4. 电缆定位仪的使用方法电缆定位仪是一种用于定位电缆故障点的仪器。
以下是电缆定位仪的使用方法:1. 将电缆定位仪连接到电缆上,并确保连接牢固。
2. 打开电缆定位仪,并选择定位模式。
- 若只需定位电缆故障的大致位置,则选择粗略定位模式。
- 若需要更准确地定位电缆故障点,则选择精确定位模式。
3. 沿着电缆线路移动电缆定位仪,观察仪器上的指示灯或屏幕显示。
电缆故障检测仪器使用方法

电缆故障检测仪器使用方法一、引言电缆故障检测仪器是用于检测电缆故障的专用设备,它能够帮助用户快速准确地定位电缆中的故障点。
本文将介绍电缆故障检测仪器的使用方法,希望能够对读者有所帮助。
二、准备工作在使用电缆故障检测仪器之前,需要进行一些准备工作。
首先,确保电缆系统处于停电状态,以免给操作人员带来安全隐患。
其次,检查仪器是否正常工作,确保电源充足,连接线路无损坏。
最后,对仪器进行校准,以确保测试结果准确可靠。
三、仪器操作步骤1. 连接电缆:首先,将电缆故障检测仪器的探头与测试电缆相连接。
确保连接牢固可靠,避免接触不良导致测试结果不准确。
2. 设置参数:根据实际情况,设置仪器的测试参数。
一般来说,参数包括测试频率、测试电压等。
根据电缆类型和故障类型的不同,需要设置不同的参数,以便更好地检测故障点。
3. 开始测试:在设置参数完成后,点击仪器上的开始测试按钮,仪器将开始工作。
在测试过程中,仪器会对电缆进行多次测试,以获取更准确的测试结果。
4. 分析结果:测试完成后,仪器会自动生成测试报告。
用户可以通过仪器的屏幕或者连接到电脑上进行查看。
报告中会显示电缆的故障点、故障类型以及故障距离等信息,用户可以根据报告来判断电缆的故障情况。
5. 故障定位:根据报告中的故障距离信息,用户可以通过测量距离的方法,迅速准确地定位电缆故障点。
一般来说,可以通过测量到故障点的距离,计算出距离电缆起点的长度,从而准确定位故障点。
四、注意事项1. 在使用电缆故障检测仪器时,必须严格按照操作步骤进行操作,避免误操作导致仪器损坏或测试结果不准确。
2. 在操作过程中,应注意安全,避免触碰高压部分,以免发生触电事故。
3. 仪器使用完毕后,应及时进行清洁和维护,保持仪器的正常工作状态。
4. 在进行故障定位时,应根据实际情况选择合适的测量方法,以确保定位的准确性。
五、总结电缆故障检测仪器是现代化电力设备维护的重要工具,掌握其使用方法对于电力行业的从业人员来说至关重要。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
DW-A10电缆故障探测仪使用说明书武汉德威电力测试设备有限公司简介一、系统组成本电缆故障测试仪由测试主机、路径信号产生器、路径信号接收器和定位仪等几部分组成。
故障测试主机包括一体化电脑、低压脉冲产生和数据处理,用于测试故障的距离,也可用来测量电缆的长度和电波在电缆中的传播速度。
路径信号产生器产生频率30KHz、最大幅度30V的断续正弦波信号,用于寻测电缆路径。
路径信号接收器用来接收路径信号,用于查找电缆走向和估测电缆埋设的深度。
定位仪用于故障点的精确定位。
二、技术性能1、故障测试系统●可测试各种电力电缆的各类故障及同轴通信电缆和市话电缆的开路、短路故障。
●可测量长度已知的任何电缆中电波传播的速度。
●测试距离:不小于16千米●系统误差:小于1米●采样频率:25MHz●最小分辨率:0.2米●测试盲区:小于16米●电源:直流12V(免维护电瓶)●重量:5Kg2、路径信号产生器●输出信号频率:30KHz●振荡方式:断续●输出功率:30W●电源:220V±10%●重量:4Kg3、定位仪●测试灵敏度:50Ω内阻的信号源输出300Hz信号,定点仪在维持输出为2V、信杂比优于20:1的情况下输入信号不大于10μv。
●输入阻抗:不小于1.2KΩ。
●使用2×2000Ω耳机。
●工作电压:DC9V±10%。
●使用环境温度:-20℃~70℃三、进入与退出系统打开电源开关,稍等后系统进入主控界面。
按“测试”按钮进入测试方式;按“帮助”进入帮助系统;按“退出”可退出测试管理系统。
关机时请使用windows系统的“开始”、“关闭计算机”。
电缆故障测试一、测试原理本仪器采用时域反射(TDR)原理测量电缆故障的距离。
对于低阻、开路故障,仪器向被测电缆发射一系列电脉冲,有故障的电缆会在故障点产生一个反射信号(如果没有电缆故障,反射为电缆全长);对于高阻故障,给电缆上加一冲击直流负高压,使故障点产生反射脉冲。
我们根据发射脉冲和反射脉冲的时间差及电缆中电波的传播速度,可测出故障点到测试端的距离为:S=VT/2式中:S代表故障点到测试端的距离V代表电波在电缆中的传播速度T代表电波在电缆中来回传播所需要的时间在速度V已知和时间T已经测出的情况下,就可计算出故障点距测试端的距离S 。
这一切只需稍加人工干预,就可由计算机自动完成,测试故障迅速准确。
二、测试系统控制面板介绍测试面板可分为四部分:菜单栏、状态栏、图形显示区、功能键区。
1、菜单栏菜单栏包括“数据管理”和“测试帮助”两个菜单:“数据管理”菜单:包括“打印”、“读盘”、“存盘”、“结束”四个菜单项。
选择“打印”可将屏幕显示内容用打印机打印出来;选“存盘”可将测试的波形和数据存储于电脑的硬盘或外存储器(如U盘等)中,作为资料保存;选“读盘”可调出以前测试时存储的波形,以供事后分析;选“结束”可退出该控制面板。
2、状态栏状态栏里显示四个方面的信息:最左边是测试方式;第二个是选择的电缆介质所对应的电波速度(若是测速度,则不显示介质信息);第三个是故障距离(或电缆长度);最右边显示测试日期。
3、图形显示区图形显示区用来显示采样所得的波形,电脑内存储的波形也可以通过读盘或调用在此显示,供使用人员分析。
4、功能键区功能键区由14个按键组成,可分为三类。
初始化数据:包括测试方法和介质选择两个键。
测试方法:有两种选择,“测故障”和“测速度”。
基本的测试方法有三种,“低压脉冲”、“冲闪”、“直闪”。
“低压脉冲”有“2μs”和“0.2μs”两种脉宽可选择。
“冲闪”包括“电感电压取样”,“电阻电压取样”,“电流取样”三个菜单项;“直闪”包括“电压取样”“电流取样”两个菜单项。
介质选择:程序初始化时设置为“油浸纸型”,如果是其它介质的电缆,可根据电缆的介质选择。
共有四种类型供选择:“油浸纸型”、“不滴流型”,“交联乙烯”,“聚氯乙烯”,“自选介质”五个菜单项。
选择其中一项就等于选择一种速度,即电波在该电缆中的传播速度。
数据采样与测量:共有八个按键。
“采样”键:在系统测试时采用。
每按动一次“采样”键,系统便采集一次数据,并可以在图形显示区绘出波形图来。
“扩展”键:为了精确计算故障距离,按此键可将显示的波形扩展后再计算故障距离。
每按一次波形扩展一倍,按四次为一个循环。
“卷动”键:波形被扩展后,故障点特征波形可能会处于第一屏以外的其它屏内,按此键可将显示内容一屏一屏地向左移动,直到故障波形在当前屏內显示出来,便于光标精确定位。
“归位”键:需要光标快速回到屏幕最左端时按此键。
“定位”键:计算距离起点键。
在光标移动到特征波形的起始拐点处按此键。
“左移”键和“右移”键:这两个键用于控制光标的左右位移。
当按动它们时,游标移动,每按一次移动一个单位。
如果需要快速移动游标,可以用鼠标拖动游标,到合适的位置松开即可;也可以在波形的特征点上点鼠标的左键直接对准游标。
“复位”键:系统复位键。
无论系统处于何种状态,按此键均可退回到系统主界面。
“存储”键:按此键可将测试的波形和数据存储于电脑内存中。
(“存储”与数据管理菜单里的“存盘”不同。
“存盘”是将数据存储在磁盘上,可长期保存,而“存储”只是将数据存储在电脑内存中,关机后数据会丢失。
)“调用”键:与“存储”配合使用。
按此键可在屏幕上显示上次存储的内容,以便分析与计算。
“比较”键:按此键可将当前采样的的波形和存储在电脑内存内的波形同时显示在屏幕上,用户可对这两幅波形进行比较分析。
“平移”键:按此键进入图形左右移动功能,点“左移”“右移”键可将屏幕上显示的两个波形的起点对齐,以便计算距离。
三、故障测试方法故障测试一般分以下几个步骤:首先摸清故障电缆的基本情况:用摇表及万用表测量故障电缆的绝缘电阻,并用低压脉冲测量电缆的全长、是否有断线、短路等。
第二、根据故障的具体情况确定合适的测试方式,测量电缆故障距离。
一般我们把断线故障和直流电阻值在100Ω以下的电缆故障称为低阻(开路)故障,采用低压脉冲法测试,其它的故障采用冲闪法或直闪法。
第三、探测故障点附近电缆埋设的路径及深度。
最后确定故障点的准确位置。
测试前将电缆始端和终端头的所有连线断开。
测试系统的面板上有“输入振幅”和“位移”两个旋纽,分别用来调整下次采样的输入信号幅度和波形的上下位置。
1、低压脉冲方式低压脉冲用于测试电缆中电波传播的速度、电缆全长、低阻故障和开路故障。
仪器连接如右图。
将测试仪的输入线分别加到故障电缆的地线和故障相。
根据故障的具体情况,也可以把输入线加在两个相线上测试。
●测速度对于有些电缆,电波传播的速度未知,必须通过测试来确定。
我们只要知道电缆的全长,就可以通过测试计算出该电缆中电波传播的速度。
在“测试方法”菜单选择“测速度”,根据电缆的长度选择“0.2μS”或“2μS”,一般500 m以下用0.2μS。
键入电缆全长后按“采样”键,配合调整“位移”和“幅度”旋纽,使信号的幅度和基线处于便于观察的位置。
移动游标至低压脉冲的下降沿后按“定位”,再移动游标至反射信号的前沿,屏幕上即可显示此种电缆中电波的传播速度。
如果发射和接收的波形离的太近,可按“扩展”键将波形扩展后再计算。
●测故障在“测试方式”菜单选择“测故障”,并选择适当的脉冲宽度,按“采样”后屏幕即显示故障波形。
开路故障的反射信号与发送脉冲极性相同,短路故障的反射信号与发送脉冲极性相反。
注:由于测电缆全长时的接线及波形与测开路故障时完全相同,所以程序中未单独列出测全长菜单。
低压脉冲测试开路故障(电缆全长)和短路故障的波形如下。
2、冲闪方式冲闪方式用于测试高阻泄漏性故障,大部分电缆故障都可以使用冲闪方式测试。
通常采用接线简单、人身和设备均非常安全的电流取样法。
冲闪电流取样方式的接线如下:将球间隙调整合适(一般为距离1-2mm),然后按“采样”键,旋转操作箱上的调压器升压到高压放电打火,直到电脑屏幕上显示下面的波形。
3、直闪方式直闪法用于测试高阻闪络性故障。
用直闪法时一定要注意监视高压电流,以防电流过大而烧坏高压变压器。
直闪的波形一般为上下对称、间隔基本相同的方波。
4、测试电缆路径和埋设深度仪器如右图连接。
将路径信号产生器输出电缆芯线接电缆的一相,地线接电缆地线(铅包)。
如果故障相的电阻值很低,可在信号输出地线和电缆地线间串接一几百欧姆的电阻。
先将输出电位器调到最小,打开电源后再将幅度旋纽调整到适当的位置,此时仪器输出一个30KHz正弦信号,此信号在电缆周围产生电磁场,调整路径信号接收器的“音量”和“微调”旋纽,使耳机里的声音清晰、悦耳,即可寻测电缆路径和估测电缆埋设的深度。
●寻测电缆路径当接收器处于电缆上方B点时,接收器的线圈与电场平行,线圈没有切割电力线,线圈中的感应电流很小,这时耳机中几乎没有声音。
而当探棒在A点或者C点时,耳机中的声音较大。
由声音较小的点所连成的线即为电缆的路径。
●估测电缆埋设深度将探棒在电缆上方B点倾斜45°,然后垂直于电缆走向后退,当退到A点时,探棒正对电缆,此时耳机里的声音最小。
B点到A点的距离,也就是后退的距离即为电缆埋设的深度。
用这种方法可以估测电缆的埋设深度。
5、故障点精确定位我们已使用适当地测试方法测量出了故障点的距离,但由于各种因素的影响,如人为读数的误差、电缆的余缆、拐弯等,在地面上不一定能准确地找到故障点,还必须使用故障定位仪来准确地确定故障点位置。
故障点定位时是利用高压设备给电缆加一冲击直流负高压,用定位仪在测量出的故障点附近探听电缆故障点放电的声音。
高压放电的间隔以1秒钟一次为宜。
故障定位时高压部分的接线如下图:打开定位仪电源,适当调节音量旋纽,将定位仪放置在电缆路径上测量出的故障点附近,此时耳机中应该有故障点放电的声音,如果听不到声音可移动定位仪的位置,直到耳机里的放电声最大,此处即为故障点。
附录实测波形。
