饰品行业检验标准
金银饰品质量检验暂行规定
金银饰品质量检验暂行规定发布部门: 中国人民银行、财政部、国家发展计划委员会、国家经济贸易委员会、国家质量技术监督局发布文号:第一条为加强金银饰品质量管理，提高金银饰品质量，规范金银饰品质量检验服务和检验收费行为，制止各种不合法的强制检验及收费，维护金银饰品生产、经营企业和消费者的合法权益，根据《中华人民共和国质量法》等国家有关法律法规的规定，制定本规定。
第二条金银饰品质量检验主要包括：生产企业在产品出厂前的内部检验，生产者、经营者和消费者的委托检验和县级以上质量技术监督部门及行业主管部门根据有关规定组织的监督抽查。
第三条金银饰品的产品质量由生产企业负责。
生产企业要建立健全内部质量保证体系，生产的金银饰品质量必须符合国家和行业标准。
金银饰品必须经质量检验合格后方可出厂。
第四条生产企业应在每件产品上打印出生产厂家代号、材料名称、含金(银)量等印记(对细小饰品的印记内容可简化)，并挂有标明产品名称、生产企业名称、材料名称、贵金属含量和质量等的标识牌。
经营企业不得销售无印记和标识牌的金银饰品。
金银饰品的印记执行相应的国家标准，印记及标识牌的管理规定由国家质量技术监督局会同行业主管部门另行制定。
第五条金银饰品的生产、经营企业和消费者可以委托有资格的质量检验机构对金银饰品质量进行委托检验，委托检验必须坚持自愿原则。
任何部门、单位不得指定委托检验机构。
委托检验收费作为经营性收费管理，具体收费标准由国务院价格主管部门本着收支相抵、略有节余的原则另行制定。
收费收入应依法纳税。
第六条国家质量技术监督局组织对全国范围内生产、经营的金银饰品质量进行监督抽查。
县级以上质量技术监督部门可以组织对本行政区域内生产、经营的金银饰品质量进行监督抽查。
行业主管部门可以对行业范围内生产、经营的金银饰品质量进行监督抽查，但监督抽查计划要报国家质量技术监督局审批，不得进行重复抽查。
监督抽查不得向企业收费，所需经费按国务院有关规定列支。
饰品QC手册

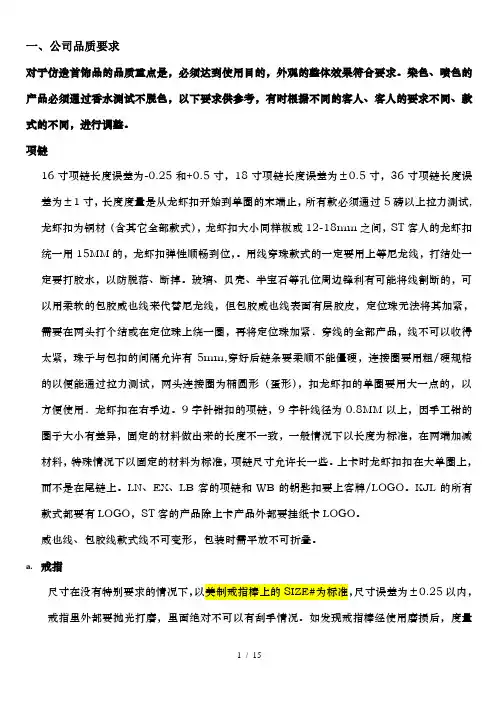

一、公司品质要求对于仿造首饰品的品质重点是，必须达到使用目的，外观的整体效果符合要求。
染色、喷色的产品必须通过香水测试不脱色，以下要求供参考，有时根据不同的客人、客人的要求不同、款式的不同，进行调整。
项链16寸项链长度误差为-0.25和+0.5寸，18寸项链长度误差为±0.5寸，36寸项链长度误差为±1寸，长度度量是从龙虾扣开始到单圈的末端止，所有款必须通过5磅以上拉力测试,龙虾扣为铜材（含其它全部款式），龙虾扣大小同样板或12-18mm之间，ST客人的龙虾扣统一用15MM的，龙虾扣弹性顺畅到位，。
用线穿珠款式的一定要用上等尼龙线，打结处一定要打胶水，以防脱落、断掉。
玻璃、贝壳、半宝石等孔位周边锋利有可能将线割断的，可以用柔软的包胶威也线来代替尼龙线，但包胶威也线表面有层胶皮，定位珠无法将其加紧，需要在两头打个结或在定位珠上绕一圈，再将定位珠加紧．穿线的全部产品，线不可以收得太紧，珠子与包扣的间隔允许有5mm,穿好后链条要柔顺不能僵硬，连接圈要用粗/硬规格的以便能通过拉力测试，两头连接圈为椭圆形（蛋形），扣龙虾扣的单圈要用大一点的，以方便使用．龙虾扣在右手边。
9字针钳扣的项链，9字针线径为0.8MM以上，因手工钳的圈子大小有差异，固定的材料做出来的长度不一致，一般情况下以长度为标准，在两端加减材料，特殊情况下以固定的材料为标准，项链尺寸允许长一些。
上卡时龙虾扣扣在大单圈上，而不是在尾链上。
LN、EX、LB客的项链和WB的钥匙扣要上客牌/LOGO。
KJL的所有款式都要有LOGO，ST客的产品除上卡产品外都要挂纸卡LOGO。
威也线、包胶线款式线不可变形，包装时需平放不可折叠。
a.戒指尺寸在没有特别要求的情况下，以美制戒指棒上的SIZE#为标准，尺寸误差为±0.25以内，戒指里外都要抛光打磨，里面绝对不可以有刮手情况。
如发现戒指棒经使用磨损后，度量出现误差，必须和时更新c.胸针针和兔仔头活动性要灵活，松紧度适当，要经手动才可以顺利打开，针长短/硬度适中，针长不可露出兔仔头，针短受力后不易脱出兔仔头，针身要够光滑，针尖要够锋利．针在胚体的方向/位置不可以有偏差（针座、兔仔头烧焊定位），正常情况下针粗在1.0MM以上，胚体背面外观允许有小瑕疵。
贵金属饰品计数抽样检验规则
贵金属饰品计数抽样检验规则贵金属饰品行业的发展迅速，其产品价值越来越受到社会的重视。
改善贵金属饰品品质保证体系，加强贵金属饰品检验质量，保证消费者权益，是提高贵金属饰品行业优质品质，健康有序发展的重要举措。
为此，按照相关国家有关贵金属饰品质量标准，结合当前行业实际，编制了《贵金属饰品计数抽样检验规则》，用以供企业在检验进行时参考。
一、总则第一条《贵金属饰品计数抽样检验规则》适用于在贵金属饰品生产及销售过程中需要进行质量抽样统计检验的，采用贵金属饰品计数抽样检验方法。
第二条金属饰品计数抽样检验方法是将检验样品分成多个小批次（被检验产品均匀分布），并采用计数抽样方法，抽取特定数量检验样品，定量检验过程是采用单个观测与判断类型来完成。
二、计数抽样检验原则第三条金属饰品计数抽样随机性：采用贵金属饰品计数抽样的检验样本应当能够体现检验对象的全部情况，采取随机抽样的原则，避免在抽样时出现强制结果。
第四条金属饰品计数抽样样本量：根据实际情况，选择合理的抽样数量，每次抽样数量控制在200-500件之间为宜，抽取数量不得低于30件。
第五条金属饰品计数抽样检验对象：抽样检验对象应当体现同一种属性的贵金属饰品，如类型、材料、颜色等；或者同一工序的贵金属饰品，如加工的核心部件、表壳等。
三、计数抽样检验步骤第六条数抽样步骤：（一）确定抽样计划，确定抽样数量和抽样范围。
（二）建立抽样清单，按照检验对象编号，查看检验对象特征。
（三）抽取抽样数，完成抽样。
（四）完成检测，根据实际情况，结合完成抽样规则，完成检验。
（五）完成检验记录，记录检验结果，记录检验情况及分析。
四、计数抽样检验实施第七条金属饰品计数抽样方法的实施，应当根据行业特点，建立适应贵金属饰品行业抽样检验实施的有效机制，以保证抽样检验的合理与准确。
第八条金属饰品计数抽样检验规程应当根据抽样单位的实际情况，量身定制，力争提高检验效率和准确度。
第九条执行贵金属饰品计数抽样检验之前，应当充分评估企业的实际现状，结合各项要求，研究制定具体的检验方案，确保检验工作的顺利开展。
(参考资料)饰品行业检验标准
通过目视检查判定，可比对样品、不合 格限度样参照判定。
1.表面瑕疵检验标准种类检验方法砂孔、缩水、刮手、溢胶、泡点、烧焦、 麻点、针孔、发雾等表面不良现象。
种类通过目视检查判定，可比对样品、 不合格限度样参照判定。
2.表面平整度检验标准种类检验方法指产品表面的镜面效果，主要包括黑身镜面、电镀镜面、漆面。
含义主要是以目视和色板、限度样比对为主，也可以用光泽仪进行测试。
3.表面光泽度检验标准种类检验方法根据产品表面镀层反光特性，分为： 镜面光泽、半光泽、亚光三类，也称亮面、半雾、全雾类型。
分类目视检查。
4.表面镀层覆盖性检验标准种类检验方法指产品经过电镀处理后，在其规定应覆盖的表面部位是否被镀层完全覆盖。
含义检验方法检验重点检验重点产品凹面低位、内孔径、细小孔洞部位。
这些部位本身是电流低位，覆盖性较差，检验时应注意。
以目视比对色板做判定 。
在产品和色板上同时蒙上一张亚光透明纸进行比对判定。
用比色箱，进行目视比对。
用测色仪进行测定。
5.表面色差检验标准种类检验方法指色系的明度、饱和度,即常说的色彩失真状况。
检验范围1234测试目的检测范围1.镀层厚度检验标准 它是衡量镀层质量的重要指标，很大程度上影响着镀层的可靠性和使用寿命。
仅对最外层(铑、金、银)的贵金属做厚度检测。
测试时取产品上的高中低电位的三个点做数据平均值。
有破坏性和非破坏性检测方法两大类。
破坏性的有溶解法、点滴法、金相显微镜法；非破坏性的有射线法（目前主要测量法），光学显微镜法等。
检测方法测试目的结果判定标准若48小时无腐蚀痕迹，可以判定为通过人工汗液测试。
2.镀层耐汗性能测试旨在模拟人体汗液对产品表面的影响。
测试方法 1.自配耐汗测试液。
2.将一层棉花铺于玻璃器皿底部。
3.倒入人工汗液，确保棉花刚湿透。
4.将产品用人工汗液浸湿，然后入玻璃器,并盖 上盖子。
5.将玻璃器皿放入恒温箱中，将箱温控制在 40度+2度。
6.每隔八小时检查一次，检查产品有否被浸蚀、 降解或电镀层脱落的痕迹。
贵金属饰品质量检验流程与标准
贵金属饰品质量检验流程与标准贵金属饰品是一种高端、珍贵的装饰品，其质量是顾客关注的重要指标之一。
为确保贵金属饰品的质量，需要进行严格的质量检验流程与标准。
下面将介绍一种常见的贵金属饰品质量检验流程与标准。
1. 首先，对贵金属饰品进行外观检查。
外观检查包括检查饰品的造型、线条和比例是否符合设计要求，判断是否存在明显的瑕疵、划痕、氧化、变色等问题。
2. 然后，进行饰品的成分检验。
贵金属饰品通常由金、银、铂等材料组成，而合格的贵金属饰品应符合相应的成分含量标准。
成分检验通常采用化学分析方法或现代仪器分析方法，如X射线荧光光谱仪。
通过这些分析方法，可以准确测定各种金属的含量，以判断饰品是否符合标准。
3. 接下来，进行饰品的重量检验。
贵金属饰品的重量也是其质量的重要指标之一。
重量检验通常使用电子秤或天平进行，检查饰品的重量是否与标注的重量相符合。
4. 除了外观、成分和重量检验，还应进行贵金属饰品的工艺检验。
工艺检验主要是检查饰品的细节加工是否精细，表面光泽是否均匀，手感是否舒适等。
同时，还要检查饰品的表面处理是否符合要求，如电镀层的厚度是否均匀、是否存在氧化现象等。
综上所述，贵金属饰品质量检验的流程主要包括外观检查、成分检验、重量检验和工艺检验，这几项检验相互协作，综合评价饰品的质量。
此外，还需要参照相应的国家或行业标准进行检验。
在中国，有专门的质量检验标准针对贵金属饰品制定，如国家贵金属饰品质量标准GB/T18043-2018。
该标准规定了贵金属饰品的外观要求、成分要求、重量要求、工艺要求等，并对不同贵金属饰品进行了分类和规定。
符合该标准的贵金属饰品才能出厂销售，以保证产品质量。
贵金属饰品是高端的装饰品，其质量关系到顾客的信任和满意度。
通过严格的质量检验流程和标准，可以确保贵金属饰品的质量稳定、符合标准，同时也能增强消费者对品牌和产品的信任感。
贵金属饰品的质量检验是为了确保产品的合格性和稳定性，同时也是为了满足消费者对完美饰品的需求。
翡翠饰品质量等级评价标准
《翡翠饰品质量等级评价标准》出台转载自飞雪连天转载于2009年11月13日 11:40 阅读(1) 评论(0) 分类：珠宝鉴定举报中国首份针对高档翡翠制定的质量检验标准——《翡翠饰品质量等级评价标准》于十一月三日在云南通过评审，被称为翡翠“护照”的中国首份“高档天然翡翠饰品质量检验证书”也同步在昆明面世。
该院院长邓昆表示，从此翡翠有了相应的价值标准。
该标准突破性地采用质量等级划分，将天然翡翠分为上品、珍品、精品、佳品和合格品等“五档十二级”，在合格品外，每个档次又分三个级别，又从质地、透明度、颜色和工艺、综合印象五方面进行详细评价，采用千分制的“五加一评分法”，把翡翠饰品的具体全貌归属到具体品质的区间。
弥补了过去高档玉石等级评价只能检验真伪，不能说明品质和高档程度的缺陷。
除了将质量纳入评价标准，在翡翠质量检验证书上还将记述历次交易详情，更详述它的外观、工艺，即消费者能从证书上看到玉石的代表意义，相关文化包涵，买卖次数等更加人性化的内容。
《翡翠饰品质量等级评价标准》由云南省珠宝玉石饰品质量监督检验所经市场调研后，结合企业、消费者的需要，耗时一年多起草而成，并于十一月三日通过云南省质量技术监督局评审，成为云南省地方标准。
“对翡翠分级是规范翡翠市场的重要前提，但由于翡翠颜色、品种的多样性，以及样品价格昂贵等因素的影响，翡翠分级一直是行业难题。
”云南珠宝协会名誉副理事长、鉴定师张位及说，新标准评价理念符合人性化需求，对翡翠质量的检验证明一目了然，对消费者区分开高档翡翠与合格品具有极大的指导意义，将很好地推动翡翠消费，促进翡翠行业的发展。
另外，新标准将翡翠的文化含义纳入综合评定，也改变了只有绿色翡翠才是高档翡翠的观念，包含了所有色彩的翡翠鉴定。
这在全国也是首创，对推动云南省率先实现翡翠产业的标准化、规范化、国际化有重大意义。
云南省与缅甸接壤，从古至今都是翡翠进入中国的集散要地，凡是销往内地及沿海的翡翠成品、半成品、原石，几乎都是由云南转口出去的。
饰品执行标准
饰品执行标准一、范围本标准规定了饰品的术语和定义、质量要求、安全要求、环保要求、检验方法、标识和包装、储存和运输等方面的执行标准。
本标准适用于各类饰品，包括但不限于珠宝、首饰、配饰等。
二、术语和定义1. 饰品：指用于装饰、佩戴或悬挂的物品，如珠宝、首饰、配饰等。
2. 贵金属饰品：指由贵金属制成的饰品，如黄金、白银、铂金等。
3. 珠宝饰品：指由宝石、珍珠、玉石等天然材料制成的饰品。
4. 配饰：指除珠宝、首饰之外的其他装饰性饰品，如围巾、帽子、手表等。
三、质量要求1. 饰品的材料应符合相关国家和行业标准，如贵金属饰品应符合GB/T 11887等标准。
2. 饰品的制作应精细，无明显瑕疵和缺陷，符合设计要求。
3. 贵金属饰品应进行质量称量，确保符合标识重量。
4. 珠宝饰品应使用天然宝石，禁止使用放射性元素等有害物质。
5. 配饰应符合相应的质量标准，如皮革制品应符合GB/T 20102等标准。
四、安全要求1. 饰品应符合国家相关安全标准，如电气安全、防火安全等。
2. 贵金属饰品不应含有对人体有害的元素。
3. 珠宝饰品不应含有放射性元素和其他有害物质。
4. 配饰应符合相应的安全标准，如拉链、纽扣等不应存在安全隐患。
五、环保要求1. 饰品制作过程中应尽量减少对环境的影响，如减少能源消耗、降低废弃物排放等。
2. 贵金属废料应进行回收再利用，减少资源浪费。
3. 珠宝饰品制作应尽量使用可持续采集的天然材料，避免使用非可持续采集的材料。
4. 配饰制作过程中应符合环保要求，如使用环保染料、无污染加工等。
5. 饰品不应含有对环境有害的物质，如重金属等。
6. 在可能的情况下，应提供产品可回收利用的解决方案。
7. 在设计和制造过程中，应考虑到产品的整个生命周期，包括使用后处理和回收利用。
8. 应鼓励和促进环保设计的实践和采用环保材料的选择。
六、检验方法1. 检查外观质量：通过目视或使用放大镜观察饰品的表面质量，检查有无明显瑕疵和缺陷。
贵金属饰品标准
贵金属饰品标准1 范围本标准规定了贵金属饰品（以下简称饰品）的分类、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于金、银、铂、钯等贵金属及其合金制成的首饰，也适用于贵金属及其合金制成的工艺品及摆件。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 9288 首饰含金量分析方法（ ISO 11426 ： 1997 ， MOD ）GB/T 11886 首饰含银量化学分析方法GB 11887 首饰贵金属饰纯度的规定及命名方法（ ISO 9202 ： 1991 ， NEQ ）GB/T 11888 首饰指环尺寸的定义、测量和命名（ ISO 8653 ： 1986 ， IDT ）GB/T 14459 贵金属首饰计数抽样检查规则ISO 14490 钯合金首饰中钯含量的测定丁二酮重量法GB/T 16552 珠宝玉石名称GB/T 16553 珠宝玉石鉴定GB/T 16554 钻石分级GB/T 17832 银合金首饰中银含量的测定溴化钠容量法（电位滴定法）（ ISO 11427 ： 1995 ， EQV ）GB/T 18043 贵金属首饰含量的无损检测方法 X 射线荧光光谱法GB/T 18303 钻石色阶比色目视评价方法GB/T 18781 养殖珍珠分级GB/T 18996 银合金首饰中银含量的测定氯化钠或氯化钾容量法（电位滴定法）（ ISO 13756 ： 1995 ， MOD ）GB/T 19720 铂合金首饰铂、钯含量的测定氯铂酸铵重量法和丁二酮二重量法（ ISO 11210 ： 1995 ， MOD ）QB/T 1690 贵金属饰品质量测量允差的规定QB/T 1689 贵金属饰品术语国家质量技术监督局公告 [1999] 第 19 号金银饰品标识管理规定3 分类按 QB/T1689 的规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主讲人：章一坤
标准分类
一、外观检验标准
1 表面瑕疵检验标准 2 表面光泽度检验标准 3 表面平整度检验标准 4 表面镀层覆盖性检验标准 5 表面色泽检验标准
外观检验含义
在正常光线下（60勒克司,），目视20CM的距离对 产品进行外观检查，通过比对标准并做出合格与否 的判定。主要依靠人员的感觉器官进行产品质量评 价或判断的检验，也叫感官检验。
2.检验方法
与限度样比对或模拟配戴。
检验顺位排序
理化性能 功能性
尺寸 结构 外观
谢谢
1.在电镀表层使用手术刀横向/纵向平行 切削,平行线间隔为1毫米。
2.削完后,使用干净抹布清洁已削过的表面。 3.将未使用的橡皮胶布贴在测试表面,并且确
保完全附著表面。
4.将胶布揭下。 5.检查电镀表层的脱落情况。
结果判定标准
电镀表层单独一平方毫米不可完全脱落为合 格;反之为不合格。
8.受限物质含量测试(不限镀层)
1.镀层厚度检验标准
测试目的 检测范围 检测方法
它是衡量镀层质量的重要指标，很大程 度上影响着镀层的可靠性和使用寿命。
仅对最外层(铑、金、银)的贵金属做厚度检 测。测试时取产品上的高中低电位的三个 点做数据平均值。
有破坏性和非破坏性检测方法两大类。破坏 性的有溶解法、点滴法、金相显微镜法； 非破坏性的有射线法（目前主要测量法）， 光学显微镜法等。
通过目视检查判定， 可比对样品、 不合 格限度样参照判定。
3.表面光泽度检验标准
种类
分类
检验方法
根据产品表面镀层反 光特性，分为： 镜 面光泽、半光泽、亚 光三类，也称亮面、 半雾、全雾类型。
主要是以目视和色板、 限度样比对为 主，也可以用光泽仪 进行测试。
4.表面镀层覆盖性检验标准
种类
含义
指产品经过电 镀处理后，在 其规定应覆盖 的表面部位是 否被镀层完全 覆盖。
正常光线：20瓦的日光灯，装80cm高，照度是60勒克司。
1.表面瑕疵检验标准
种类
种类
砂孔、缩水、刮手、 溢胶、泡点、烧焦、 麻点、针孔、发雾 等表面不良现象。
检验方法
通过目视检查判定， 可比对样品、不合 格限度样参照判定。
2.表面平整度检验标准
种类
含义
检验方法
指产品表面的镜面效 果，主要包括黑身镜 面、电镀镜面、漆面。
结果判定标准
若48小时无腐蚀痕迹，可以判定为通过人工汗 液测试。
3.镀层盐雾性能测试
测试目的
旨在测试产品表面镀层抗腐蚀能力。
检测方法
1.配制测试液。 2.将配制好的溶液倒入盐雾机贮水槽中。 3.调整气压，使进气压保持在0.2~0.4兆
帕喷雾压调至0.07~0.17兆帕。 4.将待测产品放入盐雾试验箱中。 5.打开电源开关，调整试验温度（30度）
测试目的
它是衡量产品环保性能的重要指标，旨 在检测产品的危害性重金属是否符合许 可的要求。
检测方法
仪器测试、化学分析测试。
9.抗拉强度性能测试
测试范围 检测方法
粘合强度;组合类产品的连结强度;焊接强度。
1.水钻粘合强度: a.坠落法:手持产品离地面1.2--1.5米,垂直 落到地板,反复三次。 b. 牙刷法: 用硬牙刷在钻面来回反复刷 三次。
检验方法
目视检查。
检检检验验验方重重法点点
产品凹面低位、 内孔径、细小 孔洞部位。这 些部位本身是 电流低位，覆 盖性较差，检 验时应注意。
5.表面色差检验标准
种类
检验范围
指色系的明度、饱和 度,即常说的色彩失 真状况。
检验方法
1 以目视比对色板做判 定。
2 在产品和色板上同时 蒙上一张亚光透明纸 进行比对判定。
肚脐扣 一、钢棒长度
钢棒有效长 度≥9mm
二、任意点的垂直距离≥3mm
任意点的垂直 距离≥3mm
四、功能性检验
1.定义
指产品上的按扣、开关失效或可靠性能 不佳,影响产品的预期使用。
2.检验方法
模拟使用,开和关至少三次以上。
五、结构性能检验
1.定义
指产品的构成与限度样不符,如变形、错 装、或产品的设计结构不佳,如不灵活、 配戴翻转等。
95%的密闭容器中，（用湿度计控制 湿度），将此容器放入恒温箱中。
3. 100小时后，将样品取出观察变化。
结果判定标准
镀层外观无变色、锈点、腐蚀为合格，反之 为不合格。
5.镀层耐护理性能测试
测试目的
旨在测试产品镀层抵抗个人护理产品 (常指香水、头发定型水等)腐蚀性能。
检测方法
1.准备好古龙香水或头发定型喷剂。 2.将喷剂喷到产品上，放置在常温、
不能拉直测量的项链
用软尺围着 内圈测量
手链
戒指
戒指读法公差±0.25mm
读下限：16.75ｍｍ
15ｍｍ 16ｍｍ 17ｍｍ 18ｍｍ 19ｍｍ 20ｍｍ
手镯 一、 “C”型手镯开口间距:3~4cm
间距为 3~4cm
二、椭圆手镯的形体规格长:宽=6:5
C形耳环有效配戴间距
开口间距 0.25~0.312〞
和饱和器温度（35~40度） 。 6.温度恒定后，将喷雾开光打开，设定喷雾
时间。（时间一般为：48H） 7.每隔8小查看产品腐蚀情况。 8.达到规定时间后将产品取出。
结果判定标准
若48小时无腐蚀痕迹，可以判定为通过盐雾 测试。
4.镀层耐湿性能测试
测试目的
旨在测试镀层抗高湿度性能。
检测方法
1.将恒温箱温度设置成摄氏40度。 2. 温度达到后，将样品放入相对湿度为
相对湿度为50%~60%的环境中。 3.二十四小时后，取出检查。
结果判定标准
镀层外观无变色为合格，反之为不合格。
6.镀层硫化性能测试
用一只100CC的烧杯，倒入20CC（5%） 的硫化铵液体，将其放入1L的大烧杯中。
2.将待测样用细铜丝绑牢悬挂于大烧杯内 壁，用透明薄膜将杯口密封，开始记时。
3.八分钟后将样品取出，用纯水洗净、吹 干，将剩余的硫化铵液体倒入试剂瓶中， 并将烧杯冲冼干净。
4.对测试样品进行检查。 注:没有硫化铵用硫化钾也可.
结果判定标准
产品镀层表面无变化为合格，变黄或变黑为 不合格品。
7.镀层结合力性能测试
测试目的
对产品的基材所附的漆膜或镀层的结合力进行 测试。
检测方法
2.用拉力测试仪对连结类和焊接类产品进 行测试。
三、尺寸性能检验
产品佩戴的 有效尺寸
产品的形体
种类
产品的安全 尺寸
2.部分产品长度测量的方法
1 项链长度测量标准 2 手链长度测量标准 3 戒指尺寸测量标准 4 手镯尺寸测量标准 5 C形耳环测量标准 6 肚脐扣测量标准
多串项链
尾链不计 入总长
多条长度以内围最 短圈长为有效长度
2.镀层耐汗性能测试
测试目的
旨在模拟人体汗液对产品表面的影响。
测试方法
1.自配耐汗测试液。 2.将一层棉花铺于玻璃器皿底部。 3.倒入人工汗液，确保棉花刚湿透。 4.将产品用人工汗液浸湿，然后入玻璃器,并盖
上盖子。
5.将玻璃器皿放入恒温箱中，将箱温控制在 40度+2度。
6.每隔八小时检查一次，检查产品有否被浸蚀、 降解或电镀层脱落的痕迹。
3 用比色箱，进行目视 比对。
4 用测色仪进行测定。
二、理化检验标准
1 镀层厚度检验标准 2 镀层耐汗性能测试 3 镀层盐雾性能测试 4 镀层耐湿性能测试
5 镀层耐护理性能测试 6 镀层硫化性能测试 7 镀层结合力性能测试 8 受限物质含量测试(不限镀层) 9 强度性能测试
理化检验含义
利用物理的、化学的技术手段，采用理化检验计量 器具和测试设备或采用化学手段进行测试的方法， 对产品进行检验而获取检验结果的方法。
