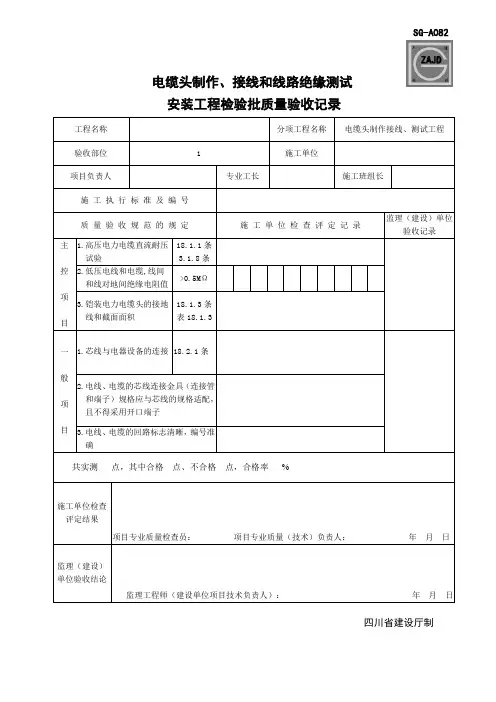

SG-A082电缆头制作、接线和线路绝缘测试安装工程检验批质量验收记录
SG-A082 电缆头制作、接线和线路绝缘测试
安装工程检验批质量验收记录
工程名称分项工程名称电缆头制作接线、测试工程验收部位 1 施工单位
项目负责人专业工长施工班组长施工执行标准及编号
质量验收规范的规定施工单位检查评定记录监理（建设）单位
验收记录
主控项目1.高压电力电缆直流耐压
试验
18.1.1条
3.1.8条2.低压电线和电缆,线间
和线对地间绝缘电阻值
>0.5MΩ3.铠装电力电缆头的接地
线和截面面积
18.1.3条
表18.1.3
一般项目
1.芯线与电器设备的连接 18.
2.1条
2.电线、电缆的芯线连接金具（连接管
和端子）规格应与芯线的规格适配，
且不得采用开口端子
3.电线、电缆的回路标志清晰，编号准
确
共实测点，其中合格点、不合格点，合格率%
施工单位检查
评定结果
项目专业质量检查员：项目专业质量（技术）负责人：年月日
监理（建设）
单位验收结论
监理工程师（建设单位项目技术负责人）：年月日
四川省建设厅制。
