开关插座安装施工规范标准范本
开关、插座安装施工方案
开关、插座安装施工方案XXX履约中心业务用房精装修工程开关、插座安装工程施工方案依据标准《建筑工程施工质量验收统一标准》GB-2001和《建筑电气工程施工质量验收规范》GB-2002，本施工工艺标准适用于XXX履约中心业务用房精装修工程室内电气照明的开关插座安装工程。
施工准备：材料要求：各型开关和插座规格型号必须符合设计要求，并有产品合格证。
其他材料包括金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
主要机具：红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
作业条件：各种管路、盒子已经敷设完毕，盒子收口平整。
线路的导线已穿完，并已做完绝缘摇测。
墙面的浆活、油漆及壁纸等内装修工作均已完成。
操作工艺：工艺流程：清理——接线——安装清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
结线：一般结线规定：开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
电器、灯具的相线应经开关控制。
插座连线：单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性。
单相三孔及三个四孔插座结线示意，保护接地线注意应接在上方。
交、直流或不同电压的插座安装在同一场所时，应有尽有明显区别，且其插头与插座配套，均不能互相代用。
在安装明装开关和插座前，先将导线按照顺时针方向盘绕在对应的接线柱上，然后旋紧压头。
如果是独芯导线，可以直接插入接线孔内，再用顶丝将其压紧，但要注意线芯不得外露。
安装明装开关时，应将其安装在不少于15mm厚的木台上。
而插座的安装高度不应低于1.8m，且在儿童活动场所应采用安全插座。
成排安装的开关和插座高度应一致，高低差不得大于2mm。
在安装开关时，应注意接线开关距地面的高度一般为2～3m，距门口为150～200mm，且拉线的出口应向下。

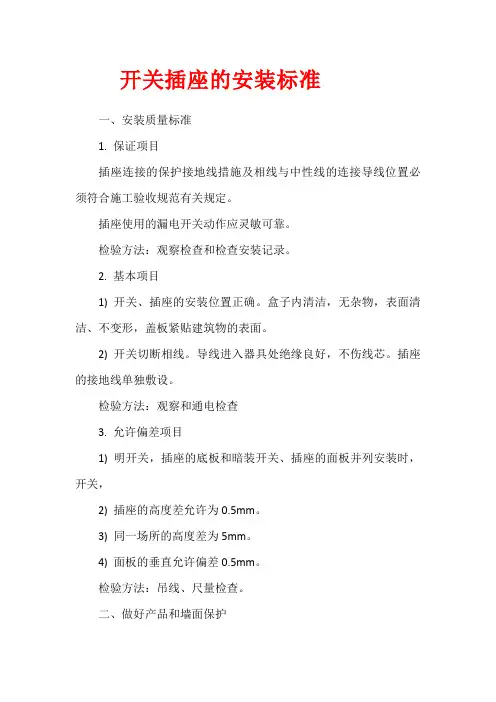

开关插座的安装标准
开关插座的安装标准一、安装质量标准1. 保证项目插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。
插座使用的漏电开关动作应灵敏可靠。
检验方法：观察检查和检查安装记录。
2. 基本项目1) 开关、插座的安装位置正确。
盒子内清洁，无杂物，表面清洁、不变形，盖板紧贴建筑物的表面。
2) 开关切断相线。
导线进入器具处绝缘良好，不伤线芯。
插座的接地线单独敷设。
检验方法：观察和通电检查3. 允许偏差项目1) 明开关，插座的底板和暗装开关、插座的面板并列安装时，开关，2) 插座的高度差允许为0.5mm。
3) 同一场所的高度差为5mm。
4) 面板的垂直允许偏差0.5mm。
检验方法：吊线、尺量检查。
二、做好产品和墙面保护1. 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
2. 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。
3. 其它工种在施工时，不要碰坏和碰歪开关、插座。
三、应注意的质量问题1. 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。
2. 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。
3. 多灯房间开关与控制灯具顺序不对应。
在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。
4. 固定面板的螺丝不统一(有一字和十字螺丝)。
为了美观，应选用统一的螺丝。
5. 同一房间的开关、插座的安装高度超出允许偏差范围，应及时更正。
6. 铁管进盒护口脱落或遗漏。
安装开关、插座接线时，应注意把护口带好。
7. 开关、插座面板已经上好，但盒子过深(大于2.5cm),未加套盒处理，应及时补上。
8. 开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。
或者采用LC安全型压线帽压接总头后，再分支进行导线连接。
插座安装施工工艺标准
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
插座安装规范
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50303-20021、范围本施工工艺标准适用于室内电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规范的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
开关插座安装工程施工工艺标准
开关插座安装工程施工工艺标准The following text is amended on 12 November 2020.第五章主要分项工程施工方案和技术措施六、开关、插座安装工程施工工艺标准1、适用范围本工艺标准适用于室内电气照明的开关、插座安装工程。
2、施工准备（1）材料要求：（A）各型开关：规格型号必须符合设计要求，并有产品合格证。
（B）各型插座：规格型号必须符合设计要求，并有产品合格证。
（C）其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
（2）主要机具：（A）红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋。
高凳等。
（B）手锤、錾子、剥线错、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
（3）作业条件：（A）各种管路、盒子已经敷设完毕。
盒子收口平整。
（B）线路的导线已穿完，并已做完绝缘摇测。
（C）墙面的浆活、油漆及壁纸等内装修工作均已完成。
3、操作工艺（1）工艺流程：（2）清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。
（3）结线：A、一般结线规定：（A）开关结线：同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
电器，灯具的相线应经开关控制。
多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。
（B）插座接线：单相三孔及三相交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。
插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。
（4）安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。
将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。
如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。
注意线芯不得外露。
A、开关、插座安装：（A）一般安装规定：开关安装规定：距门口为150～200mm；且拉线的出口应向下。
工程电源插座施工规范(3篇)
第1篇一、施工准备1. 材料准备：电源插座、插座盒、电源线、PVC阻燃管、扳手、螺丝刀等工具。
2. 施工图纸：熟悉施工图纸，了解电源插座的位置、数量、型号及施工要求。
3. 施工现场：确保施工现场环境整洁，符合施工要求。
二、施工流程1. 洞孔预留：根据施工图纸，在墙面上预留电源插座洞孔，洞孔尺寸应略大于插座盒尺寸。
2. 插座盒安装：将插座盒安装到预留洞孔中，确保插座盒与墙面垂直，安装牢固。
3. 电源线敷设：按照施工图纸要求，将电源线从配电箱引至插座盒。
电源线应选用合格的产品，并符合规定的截面。
4. 电源线连接：将电源线与插座盒内的接线端子连接，确保连接牢固、接触良好。
5. 插座安装：将插座安装到插座盒中，确保插座与墙面垂直，安装牢固。
6. 电源线保护：将电源线用PVC阻燃管进行保护，确保电源线不受损坏。
7. 验收：检查电源插座施工质量，确保符合施工规范要求。
三、施工要求1. 插座位置：插座应安装在便于使用、安全可靠的位置，避免安装在潮湿、易燃、易爆等危险场所。
2. 插座数量：根据施工图纸要求，合理设置插座数量，确保满足使用需求。
3. 插座型号：选用符合国家标准、安全性能良好的插座型号。
4. 插座盒质量：选用合格、符合规定的插座盒，确保安装牢固。
5. 电源线质量：选用合格、符合规定的电源线，确保导电性能良好。
6. 连接质量：确保电源线与插座盒、插座连接牢固、接触良好。
7. 防水要求：在潮湿环境下的插座施工，应采取防水措施，防止插座受潮。
8. 防火要求：在易燃、易爆场所的插座施工，应采取防火措施，防止火灾事故。
9. 线路敷设：电源线敷设应横平竖直，避免交叉、扭曲，确保线路安全。
10. 施工记录：施工过程中应做好施工记录，包括材料、施工过程、施工质量等。
四、施工注意事项1. 施工过程中，应严格遵守施工规范，确保施工质量。
2. 施工现场应保持整洁，确保施工安全。
3. 施工过程中，如发现异常情况，应及时上报并处理。
开关插座安装施工规范标准范本
编号：QC/RE-KA1347开关插座安装施工规范标准范本In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.（管理规范示范文本）编订：________________________审批：________________________工作单位：________________________开关插座安装施工规范标准范本使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。
文件可用word 任意修改，可根据自己的情况编辑。
开关、插座安装施工规范（1）材料准备选择的开关、插座的规格、型号必须符合设计要求，并有产品合格证。
（2）工艺流程清理→接线→安装a.清理。
用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净，表面清洁不变形，盖板紧贴建筑物的表面。
b.接线。
开关接线：同一场所的开关切断位置一致，且操作灵活，接点接触可靠，电器灯具的相线应经开关控制。
插座接线：单相两孔插座有横装和竖装两种，横装时两对插座的右极接相线，左极接零线；竖接时两对插座的上极接相线，下极接零线，单相二孔的接地均应在上方，左零右火。
c、安装将盒内甩出的导线与开关、插座的面板连接好，将开关和插座推入盒内（如果盒子较深，大于2.5cm 时，应加装套盒）对正盒眼，用扣螺丝固定牢固，固定时要使面板端正，并与墙面平齐。
（3）产品保护a.安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
(整理)插座安装规范标准
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20021、围本施工工艺标准适用于室电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编号：QC/RE-KA1347
开关插座安装施工规范标准范本
In the collective, in order to make all behaviors have rules and regulations, all people abide by the unified norms, so that each group can play the highest role and create the maximum value.
（管理规范示范文本）
编订：________________________
审批：________________________
工作单位：________________________
开关插座安装施工规范标准范本
使用指南：本管理规范文件适合在集体中为使所有行为都有章可偱，所有人都共同遵守统一的规范，最终创造高效公平公开的的环境，使每个小组发挥的作用最高值与创造的价值最大化。
文件可用word 任意修改，可根据自己的情况编辑。
开关、插座安装施工规范
（1）材料准备
选择的开关、插座的规格、型号必须符合设计要求，并有产品合格证。
（2）工艺流程
清理→接线→安装
a.清理。
用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净，表面清洁不变形，盖板紧贴建筑物的表面。
b.接线。
开关接线：同一场所的开关切断位置一致，且操作灵活，接点接触可
靠，电器灯具的相线应经开关控制。
插座接线：单相两孔插座有横装和竖装两种，横装时两对插座的右极接相线，左极接零线；竖接时两对插座的上极接相线，下极接零线，单相二孔的接地均应在上方，左零右火。
c、安装
将盒内甩出的导线与开关、插座的面板连接好，将开关和插座推入盒内（如果盒子较深，大于2.5cm 时，应加装套盒）对正盒眼，用扣螺丝固定牢固，固定时要使面板端正，并与墙面平齐。
（3）产品保护
a.安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
b.开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。
c.其它工种在施工时，不要碰坏和碰歪开关、插座。
(4)施工中应注意的质量问题
a.开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。
b.同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。
c.本工程安装高度，壁开关1.4m，地下插座1.3m，电度表下沿距地1.6m，户终端箱2m，空调插座2m，浴厕插座1.4m（防溅），厨房排烟机插座1.7m，一般插座0.3m，动力控制箱1.6m，煤气热水器插座1.3m，吊链日光灯2.8m,壁灯
2.2m，床头灯1.4m。
