CAD实习报告
1实习目的通过电子CAD实习，使我们进一步熟悉CAD的使用熟悉画图的基本知识。
使学生了解电子CAD在电子技术中的应用，我们应该掌握并熟悉的应用protel.掌握从原理图的绘制、性能仿真到PCB设计的全过程，提高电子技术课程的学习效果和电子设计的效率。
⑴熟悉protel应用过程，掌握protel的基本操作。
能用Protel 99 SE制作其原理图并生成PCB版图。
⑵掌握Protel 99 SE 原理图设计截图，及元件符号库、封装库的设计方法，并能够熟练地应用Protel 99 SE制作各种功能电路的原理图和排除设计过程中可能产生的错误。
⑶学会印刷电路板的两种封装形式——表贴、双列直插。
⑷主要通过对点阵LED驱动电路的原理及硬件剖析，然后根据设计要求重新设计一个点阵LED驱动电路原理图和PCB图。
2实习内容2.1 Protel2.1.1 protel简介PROTEL是PORTEL公司在80年代末推出的EDA软件，在电子行业的CAD 软件中，它当之无愧地排在众多EDA软件的前面，是电子设计者的首选软件，它较早就在国内开始使用，在国内的普及率也最高，有些高校的电子专业还专门开设了课程来学习它，几乎所有的电子公司都要用到它，许多大公司在招聘电子设计人才时在其条件栏上常会写着要求会使用PROTEL。
早期的PROTEL主要作为印制板自动布线工具使用，运行在DOS环境，对硬件的要求很低，在无硬盘286机的1M内存下就能运行，但它的功能也较少，只有电原理图绘制与印制板设计功能，其印制板自动布线的布通率也低，而现今的PROTEL已发展到DXP 2004，是个庞大的EDA软件，完全安装有200多M，它工作在WINDOWS95环境下，是个完整的板级全方位电子设计系统，它包含了电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计（包含印制电路板自动布线）、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能，并具有Client/Server（客户/服务器）体系结构，同时还兼容一些其它设计软件的文件格式，如ORCAD，PSPICE，EXCEL等，其多层印制线路板的自动布线可实现高密度PCB的100%布通率。
在国内PROTEL软件较易买到，有关PROTEL软件和使用说明的书也有很多，这为它的普及提供了基础。
想更多地了解PROTEL的软件功能或者下载PROTEL99的试用版，可以在INTERNET上。
2.1.2 protel软件发展2005年年底，Protel软件的原厂商Altium公司推出了Protel系列的最新高端版本Altium Designer 6.0。
Altium Designer 6.0，它是完全一体化电子产品开发系统的一个新版本，也是业界第一款也是唯一一种完整的板级设计解决方案。
Altium Designer 是业界首例将设计流程、集成化PCB 设计、可编程器件（如FPGA）设计和基于处理器设计的嵌入式软件开发功能整合在一起的产品，一种同时进行PCB和FPGA设计以及嵌入式设计的解决方案，具有将设计方案从概念转变为最终成品所需的全部功能。
这款最新高端版本Altium Designer 6.除了全面继承包括99SE，Protel2004在内的先前一系列版本的功能和优点以外，还增加了许多改进和很多高端功能。
Altium Designer 6.0拓宽了板级设计的传统界限，全面集成了FPGA设计功能和SOPC设计实现功能，从而允许工程师能将系统设计中的FPGA与PCB设计以及嵌入式设计集成在一起。
2.1.3 protel 99 SE的部分最新功能⑴、可生成30多种格式的电气连接网络表。
⑵、强大的全局编辑功能。
⑶、在原理图中选择一级器件，PCB中同样的器件也将被选中。
⑷、同时运行原理图和PCB，在打开的原理图和PCB图间允许双向交叉查找元器件、引脚、网络。
⑸、既可以进行正向注释元器件标号（由原理图到PCB），也可以进行反向注释（由PCB到原理图），以保持电气原理图和PCB在设计上的一致性。
⑹、满足国际化设计要求（包括国标标题栏输出，GB4728国标库）。
⑺、方便易用的数模混合仿真（兼容SPICE3F5）。
⑻、支持用CUPL语言和原理图设计PLD，生成标准的JED下载文件。
⑼、PCB可设计32个信号层，16个电源-地层和16个机加工层。
⑽、强大的“规则驱动”设计环境，符合在线的和批处理的设计规则检查。
⑾、智能覆铜功能，覆铀可以自动重铺。
⑿、提供大量的工业化标准电路板做为设计模版。
⒀、放置汉字功能。
⒁、可以输入和输出DXF、DWG格式文件，实现和AutoCAD等软件的数据交换。
⒂、智能封装导航（对于建立复杂的PGA、BGA封装很有用）。
⒃、方便的打印预览功能，不用修改PCB文件就可以直接控制打印结果。
⒄、强大的CAM处理使您轻松实现输出光绘文件、材料清单、钻孔文件、贴片机文件、测试点报告等。
⒅、经过充分验证的传输线特性和仿真精确计算的算法，信号完整性分析直接从PCB启动。
⒆、反射和串扰仿真的波形显示结果与便利的测量工具相结合。
⒇、专家导航帮您解决信号完整性问题。
2.2 原理图的绘制对Protel99se软件介绍，那么电路原理图图便可以利用这个软件实现。
在设计点论图中，有可能遇到在一页设计图纸中画不完，这就需要采用层次电路设计。
设计步骤如下：（1）、在电脑的操作的界面双击Protel99的窗口，便出现Protel99se设计的界面。
点击右上角的“File文件”，在下拉菜单中点击“NewDeign..”则弹出以下窗口，在次步可以点“Browse"改变文件的保存路径，或者直接点击“OK"，文件保存在默认的文件夹中“D\\DesignExplorerProtel99SE\\Exemples"。
弹出这样的窗口然后点“File”中的“Design”,在双点，然后再双击一次，这样原理图编辑框就搞好了。
图1 启动protel 图2 新建库图3 新建文档图4 添加库文件图5 元件编号图6 选取元件图7 元件封装号(2)、在如下窗口中编辑原理图，单击“BrowseSch"标签，再不断单击主工具栏内的（放大）（缩小）或者键盘按钮中的"pageup"(放大)"pagedown"(缩少)，直到原理图编辑区内出现大小适中的可视“栅格线”，以便操作。
图8 填写封装号(3)、在日常设计中，一般将原理图纸设为A4图纸，便于打印。
点击工作界面的“Design.."出现下拉框点其中“Options....”,在弹出的窗口中选择来更改图纸样式。
接下来在原理图编辑区放元器件，先添加元件库。
点击左边“add\\move"具体添加所对应的元件库，这样就轻易的将元件库添加进去了。
当然还有元件库里没有的元件，这需要自己去做，自己可以去创建自己的元件库，也可以在原有的元件库里添加修改了！最好是自己去创建的。
在此次设计中有：AT89C51、K9F2080、MAX3232、CS4330需要设计的元件。
具体实例见原理图。
图9 自建数据库文件图10 添加库文件(4)、针对此次设计点阵LED驱动电路，可能在一张图纸画不完，因此采用层次电路设计，在层次电路设计中最为关键的，是将总设计的文件的扩展名是“.Pij”（项目文件）而不是“.sch”（电路原理图见附录I）。
第二步，再将总设计中的“方块电路I\\O端口”生成里面的电路图纸。
然后从元件库中调出元件放在原理图编辑区里，分开摆放，根据设计的要求把各个元件按要求连好。
（电路图见附录I）.图11 摆放原件(5)、电路图连好了，在做操作框点“Edit...”出现的下拉框，再点其中“Exporttospread...”（导出电子表格）（附录II），在表格内修改电路中的各元件“Designator"、“FootPrint”、“PartType”的参数修改。
然后，在当前操作页面点“File”中的“Updata...”（更新）。
重新回到原理图操作页面，点“Design”中“Creatnetist....”（创建网络表）（附录III）.图12 电源和接地图13 点阵LED驱动原理图2.3 印制版的绘制用PROTEL99设计电路板的基本流程如下：2.3.1 电路板设计的先期工作1、利用原理图设计工具绘制原理图，并且生成对应的网络表。
当然，有些特殊情况下，如电路板比较简单，已经有了网络表等情况下也可以不进行原理图的设计，直接进入PCB设计系统，在PCB设计系统中，可以直接取用零件封装，人工生成网络表。
2、手工更改网络表。
将一些元件的固定用脚等原理图上没有的焊盘定义到与它相通的网络上，没任何物理连接的可定义到地或保护地等。
将一些原理图和PCB封装库中引脚名称不一致的器件引脚名称改成和PCB封装库中的一致，特别是二、三极管等。
3、画出自己定义的非标准器件的封装库。
将自己所画的器件都放入一个自己建立的PCB库（如：AT89C51封装图）专用设计文件。
图14 PCB元件封装2.3.2 设置PCB设计环境和绘制印刷电路的板框含中间的镂空。
1、进入PCB系统后的第一步就是设置PCB设计环境，包括设置格点大小和类型，光标类型，板层参数，布线参数等等。
大多数参数都可以用系统默认值，而且这些参数经过设置之后，符合个人的习惯，以后无须再去修改。
2、规划电路板，主要是确定电路板的边框，包括电路板的尺寸大小等等。
在需要放置固定孔的地方放上适当大小的焊盘。
对于3mm的螺丝可用6.5~8mm 的外径和3.2~3.5mm内径的焊盘对于标准板可从其它板或PCBizard中调入。
注意：在绘制电路板地边框前，一定要将当前层设置成KeepOut层，即禁止布线层。
图15 禁止布线区3、打开所有要用到的PCB。
建立库文件后，调入网络表文件和修改零件封装这一步是非常重要的一个环节，网络表是PCB自动布线的灵魂，也是原理图设计与印象电路板设计的接口，只有将网络表装入后，才能进行电路板的布线。
在原理图设计的过程中，ERC检查不会涉及到零件的封装问题。
因此，原理图设计时，零件的封装可能被遗忘，在引进网络表时可以根据设计情况来修改或补充零件的封装。
当然，可以直接在PCB内人工生成网络表，并且指定零件封装。
2.3.3 布置零件封装的位置，也称零件布局Protel99可以进行自动布局,也可以进行手动布局。
如果进行自动布局，运行"Tools"下面的"AutoPlace",用这个命令，你需要有足够的耐心。
布线的关键是布局，多数设计者采用手动布局的形式。
用鼠标选中一个元件，按住鼠标左键不放，拖住这个元件到达目的地，放开左键，将该元件固定。
cad实习报告(15篇)
cad实习报告(15篇)cad实习报告1一、前言：我实习岗位是设计师助理。
实习期间为20__年1月9日至今，已完成了顶岗实习的相关任务。
已上交了《__职业技术学院毕业生跟踪调查问卷》、《__职业技术学院毕业生家长满意度调查问卷》、《__职业技术学院毕业生就业情况登记表》、《__职业技术学院毕业生质量跟踪调查表》、《就业证明》。
坚持每周写周记，最后根据总的实习情况写好实习月总结。
二、实习内容：1、平面布局方案设计前一周时间主要是熟悉公司的环境、公司里的工作人员、公司里的规章制度后，我也像其他实习生一样开始用铅笔在打印出来的原建图上做平面布局方案设计。
在公司里所有的设计师都是在原建图上先做平面布局方案设计的，方案做好后就交由CAD绘图员绘制……虽说是做平面布局方案设计，但是在做之前还得把握好绘图的比例，只有绘图的比例画对了才能把握好空间的大小进行方案设计。
2、与CAD、3DSmax绘图员交流绘图心得在空闲的时间里我还坐在CAD绘图员、3DSMAX绘图员旁边观察学习。
坐在CAD绘图员旁边时，要是有什么“图形”看不懂了，我就问个明白。
有时我看到绘图员的操作“不对劲”跟我的操作习惯不同时我就会向绘图员请教，也学到了一些专有名词，我们还会进行一些操作技巧的心得交流。
坐在3DSMAX绘图员旁边时，也是跟我与CAD绘图员那样的进行操作技巧的心得交流。
3、量房、量水电趁这老绘图员去施工工地进行量尺时我也跟着去了。
2次之后，总算把水电的施工工艺弄懂了，也把水电图的度量及绘制方法弄懂了。
量水电的目的主要是用来画出水电图，方便日后安装一些水电设备。
有了水电图的布置图作为依据就不怕日后安装水电设备时破坏了暗藏的水电路布置。
期间在老绘图员的讲解后，我也总算弄懂了厕所沉箱的工能原理。
4、施工现场施工工艺认识春节假期前我跟着工程监理去工地帮忙顺便熟悉、学习施工工艺。
由于包监理跟我几乎是同龄人，我便主动、淡定地跟他交流起来，遇到有什么不懂的问题我就向工人师傅、“包子”不耻下问，他们也毫不吝啬地告诉了我。
CAD实习报告

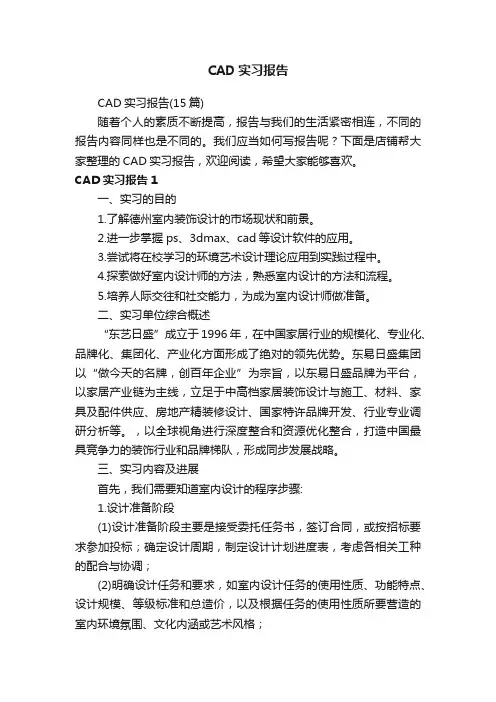

CAD实习报告CAD实习报告(15篇)随着个人的素质不断提高，报告与我们的生活紧密相连，不同的报告内容同样也是不同的。
