SINFOR AD产品系列技术之DNS透明代理技术
深信服AD产品系列技术之DNS透明代理
背景分析
由于中国电信行业的改革造成目前南北电信运营商分而治之的境况，同时形成了中国特有的跨运营商网络访问会出现带宽拥塞的的问题，电信与网通相互访问时网络中存在高延时高丢包的情况，使得大部分的服务提供商不得不通过使用多条不同运营商的数据链路，这样再通过其他技术方法能够让电信用户通过电信链路访问，网通用户通过网通链路访问，保证用户访问的快速性和稳定性
在部署多条链路的基础之上，大部分网络都选择通过负载均衡设备实现链路的冗余保证网络的稳定性和可用性；当用户请求到达当用户请求到达负载均衡设备时，根据预先设定的负载策略将用户的访问请求转发至合适的互联网链路，提升访问的快速性；同时通过对各条链路进行实时健康检查，一旦某条链路出现故障，所有数据将被引导至正常的链路之上保证用户访问的可靠性和持续性；
尽管如此，负载均衡设备在一定程度上解决的了跨运营商访问所存在的问题，但是这样会造成带宽资源浪费情况；比如，大部分的用户为某一个运营商的用户，这样就会造成另外一条互联网带宽资源闲置浪费的情况出现。
显然，这类问题是通过传统的负载均衡解决方案所不能解决的，需要有新的技术和解决方案的出现。
什么是DNS透明代理技术
DNS透明代理技术，是深信服AD产品2.0版本所新开发的技术，他能够有效了实现对多条链路带宽的合理利用，避免带宽资源出现闲置的情况；
DNS透明代理技术主要是通过内网用户访问外网资源时候的对DNS解析的过程进行优化，内网用户的所有DNS请求都会通过深信服AD的设备进行转发，深信服AD会同时对通过两条链路同时发起DNS请求探测，然后根据实现设定的负载策略，为用户返回相应的DNS请求结果，实现对链路带宽资源的合理利用
实现效果
网络出口部署了一条电信链路，一条网通链路，这时如果内网大部分的用户电脑DNS 地址都填写电信的DNS地址的话，就会大部分用户都使用电信的链路去访问相应的资源，而网通的链路只分担小部分的上网任务，这样就有可能造成电信的链路拥塞而网通的链路出现闲置的情况，传统的负载均衡设备这个时候无法避免内网用户填写DNS的所造成链路利用不均的情况出现
通过深信服应用交付产品DNS透明代理技术，不论内网用户填写哪家运营商的DNS
服务器地址，都会通过深信服AD设备进行DNS请求转发，通过深信服AD寻找合适的DNS服务器返回给内网电脑，其中根据实现设定的负载算法，就能按照实现设定的链路利用策略将流量分配到不同的链路之上。
这样的话，用户的网络之中两条的链路的流量自始至终都会与管理者所期望的一样的，保证各条链路的利用率。
SANGFOR_AD_V2.0_技术单张(仍含SINFOR)_200905
深信服是领先的前沿网络设备供应商，旨在通过创新、技术领先的解决方案帮助用户提升互联网带宽价值。
目前深信服的用户已超过14，000家，并在中国以外的多个国家和地区设立了分支机构，用户遍布全球。
咨询电话：800－830－9565服务电话：800－830－6430公司网址：
深信服AD系列应用交付产品打破国外厂商垄断，在同等投入水平下，除获得链路、服务器二合一负载
路由模式部署网桥模式部署
路由器深信服AD系列应用交付设备防火墙
路由器
防火墙
深信服AD 应用交付设备
系列
深信服AD系列应用交付设备产品参数一览表。
防火墙的透明模式和透明代理服务器教程电脑资料
防火墙的透明模式和透明代理服务器教程电脑资料防火墙在计算机网络安全中扮演着非常重要的角色。
它可以帮助监控和管理网络流量，保护计算机网络免受恶意攻击和未经授权的访问。
而防火墙的透明模式和透明代理服务器是其中两个重要的概念。
本文将详细解释防火墙的透明模式和透明代理服务器的原理，并介绍它们的设置和配置。
一、透明模式防火墙的透明模式是指在网络中拦截和过滤数据包时，对网络用户和应用程序来说是不可察觉的。
换句话说，透明模式下的防火墙不会对数据包进行任何的修改或干预。
它像一个“隐形”的墙壁，无论数据包是进入还是离开网络，都会被透明模式的防火墙检查和过滤。
在透明模式下，防火墙通常被部署为一个网桥。
这意味着它有两个网络接口，一个连接到内部网络，一个连接到外部网络。
防火墙会监听通过它的数据包流量，并根据预设的策略来判断是否允许或拒绝数据包通过。
用户和应用程序在没有任何感知的情况下，可以自由地发送和接收数据。
透明模式的防火墙通常还具备一些高级功能，如入侵检测系统（Intrusion Detection System，IDS）和虚拟专用网（Virtual Private Network，VPN）功能等。
它们能够帮助检测和防范网络攻击、黑客入侵等安全威胁。
二、透明代理服务器透明代理服务器（Transparent Proxy Server）是一种在网络通信中起到中间人角色的服务器。
在用户和目标服务器之间建立连接时，所有的请求和响应都需要经过透明代理服务器。
用户认为它们直接与目标服务器通信，而不知道自己实际上是在与代理服务器通信。
透明代理服务器通常用于网络缓存、访问控制、流量管理等用途。
它可以帮助优化网络通信，并提高网络性能。
同时，透明代理服务器还可以过滤和检测网络流量，防止恶意攻击、病毒传播和未经授权的访问。
设置和配置透明代理服务器通常需要以下几个步骤：1. 选择和安装合适的代理服务器软件。
常见的透明代理服务器软件有Squid、Nginx和Apache等。

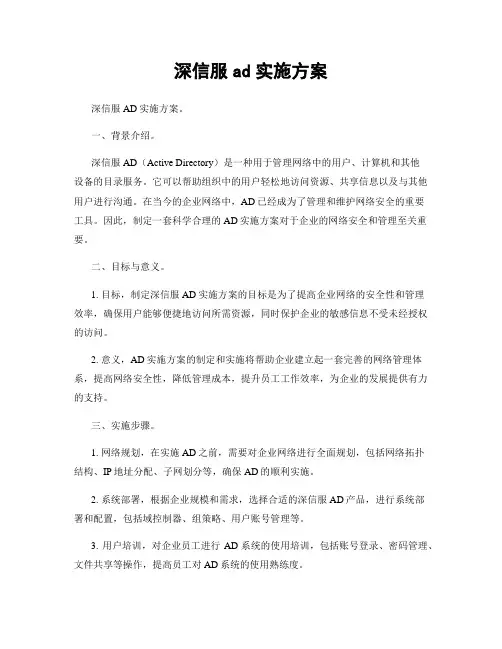

深信服ad实施方案
