简单的可调电压源
可调稳压电源电路原理
可调稳压电源电路原理
在电子设备中，可调稳压电源电路起着关键的作用，它可以提供稳定的输出电压，以保证其他电路能够正常工作。
下面将介绍可调稳压电源电路的原理。
可调稳压电源电路的核心元件是稳压器，它能够根据输入电压和负载要求自动调整输出电压，保持其稳定。
稳压器一般由三个元件组成：参考电压源、比较器和控制器。
参考电压源产生一个稳定的参考电压，它可以是晶体管、稳压二极管等。
比较器将参考电压与反馈电压进行比较，得到一个误差信号。
控制器根据误差信号来控制输出电压，使其保持在设定的范围内。
可调稳压电源电路还包括输入滤波电路和输出滤波电路。
输入滤波电路用于滤除输入电压中的杂波和干扰信号，以确保稳压器的正常工作。
输出滤波电路用于平滑输出电压，减小纹波电压的幅度。
在稳压器的控制过程中，还需要使用反馈电路。
反馈电路将输出电压与参考电压进行比较，得到误差信号，并输出给比较器。
比较器将误差信号与控制器进行比较，并根据误差信号的大小来调整输出电压。
综上所述，可调稳压电源电路通过参考电压源、比较器和控制器的配合工作，来实现对输出电压的稳定控制。
输入滤波电路和输出滤波电路的加入，能够有效滤除输入电压和输出电压中
的干扰，保证稳压器的正常工作。
反馈电路的使用，能够使稳压器对输出电压进行实时控制，以保持它的稳定性。
tl431的原理及应用研究
TL431的原理及应用研究1. TL431的介绍TL431是一种可调参考电压源，也称为精密可调稳压源或者基准电源。
它是通用电压比较器的一个经典器件，由Texas Instruments开发并广泛应用于电子设备中。
TL431的特点包括高精度、低温漂移以及宽工作电压范围。
2. TL431的工作原理TL431是一个三端稳压器，具有使能引脚（Anode）、参考电压引脚（Cathode）和负载引脚（Cathode）。
它基于齐纳二极管（Zener diode）原理来实现参考电压的稳定输出。
简单来说，TL431通过比较参考电压与稳定电压之间的差异，通过反馈回路调整输出电流，以使输出电压达到所需的参考电压。
3. TL431的应用3.1 电源稳压控制TL431可以应用于各种电源稳压控制回路中。
通过与其他器件（如晶体管）结合使用，可以实现各种稳压电路设计。
3.2 参考电压源由于TL431具有高精度和低温漂移特性，它常被用作基准电压源。
在许多应用中，需要一个稳定而精确的参考电压供应。
3.3 比较器由于TL431具有比较功能，它可以在比较器电路中使用。
当输入电压与参考电压之间的差异超过一定阈值时，TL431将改变输出状态。
3.4 调光应用TL431还可以用于调光应用中，比如LED照明。
通过调节输入电压，可以控制LED的亮度。
4. TL431的特点和优势•高精度：TL431的输出精度可达0.5%•低温漂移：在一定温度范围内，TL431的输出电压不受温度变化的影响•宽工作电压范围：TL431的工作电压范围通常为2.5V至36V5. TL431的应用案例5.1 电源稳压控制其中一个常见的应用案例是电源稳压控制。
TL431可以与晶体管和其他元件组合在一起，构成稳压电路。
通过调整参考电压，可以实现稳定输出电压，以确保电子设备的正常运行。
5.2 温度控制另一个应用案例是温度控制。
在温度控制系统中，TL431可以用来检测温度，并通过反馈回路控制加热或冷却设备。
tl431基准电流
tl431基准电流（原创版）目录1.TL431 基准电压源的介绍2.TL431 的工作原理3.TL431 基准电流的计算方法4.TL431 基准电流的应用实例5.TL431 基准电流的优缺点正文一、TL431 基准电压源的介绍TL431 是一种可调式基准电压源，由德州仪器公司（Texas Instruments）于 1973 年推出。
它是一种三端线性稳压器，具有内置短路保护功能，可提供稳定可靠的基准电压。
TL431 基准电压源广泛应用于各种模拟和数字电路设计，如电源管理、放大器、比较器等。
二、TL431 的工作原理TL431 的工作原理基于恒流源（current source）和电压调整（voltage adjustment）两个方面。
首先，通过内部的恒流源，TL431 可以提供一个固定的基准电流（例如 1.2mA）。
其次，通过调整外部电阻，可以改变反馈电阻的分压，从而改变输出电压。
三、TL431 基准电流的计算方法TL431 基准电流的计算公式为：Iref = (Vref * (R1 + R2)) / (R1 + R2 + R3)，其中 Iref 表示基准电流，Vref 表示基准电压，R1、R2 和 R3 分别表示三个外部电阻的阻值。
通过调整 R1、R2 和 R3 的阻值，可以实现对基准电流的调节。
四、TL431 基准电流的应用实例TL431 基准电流在实际电路应用中非常广泛，以下是一个简单的应用实例：假设需要提供一个 1.2V 的基准电压，可以选择 TL431 基准电压源，并根据计算公式确定电阻阻值。
假设 R1、R2 和 R3 的阻值分别为 1kΩ、1kΩ和 2kΩ，则可以得到基准电流 Iref = (1.2V * (1kΩ + 1kΩ)) / (1k Ω + 1kΩ + 2kΩ) = 1.2mA。
五、TL431 基准电流的优缺点TL431 基准电流具有以下优点：1.输出电压稳定，漂移小；2.可调范围宽，可根据需要调整基准电流；3.输入电压范围宽，适应不同应用场景；4.封装形式多样，易于使用。
产生可调电压的方法

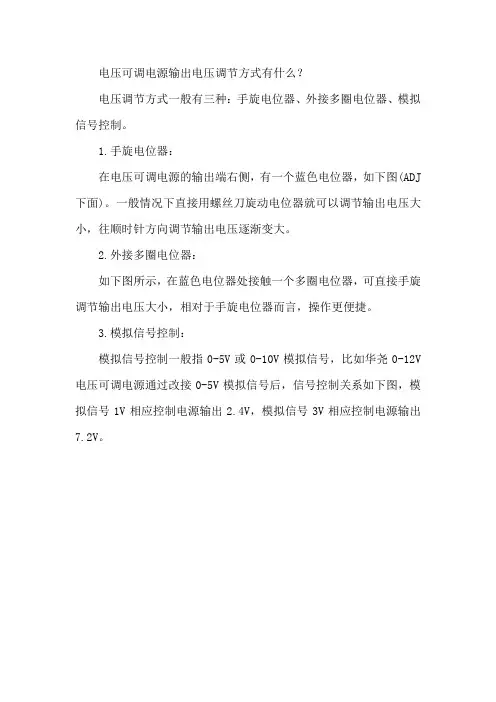

电压可调电源输出电压调节方式有什么？
电压调节方式一般有三种：手旋电位器、外接多圈电位器、模拟信号控制。
1.手旋电位器：
在电压可调电源的输出端右侧，有一个蓝色电位器，如下图(ADJ 下面)。
一般情况下直接用螺丝刀旋动电位器就可以调节输出电压大小，往顺时针方向调节输出电压逐渐变大。
2.外接多圈电位器：
如下图所示，在蓝色电位器处接触一个多圈电位器，可直接手旋调节输出电压大小，相对于手旋电位器而言，操作更便捷。
3.模拟信号控制：
模拟信号控制一般指0-5V或0-10V模拟信号，比如华尧0-12V 电压可调电源通过改接0-5V模拟信号后，信号控制关系如下图，模拟信号1V相应控制电源输出2.4V，模拟信号3V相应控制电源输出7.2V。
lm317t可调稳压电源
lm317t可调稳压电源1. 简介lm317t可调稳压电源是一种常用的集成电路(IC)，常用于电子电路中提供稳定的直流电压。
它可以根据需要调整输出电压，具有较高的精度和稳定性。
本文将介绍lm317t可调稳压电源的工作原理、电路连接方式和应用范围。
2. 工作原理lm317t可调稳压电源是基于线性稳压原理工作的。
它通过调整输出电压和输入电压之间的差值来实现稳压。
lm317t具有三个引脚：输入(IN)、输出(OUT)和调节电压(TRIM)。
其中，IN引脚连接输入电压，OUT引脚输出稳压电压，TRIM引脚用于调节输出电压。
在lm317t内部，有一个基准电压源，该电压源的电压参考接在TRIM引脚上。
通过将TRIM引脚和输出引脚之间的电阻连接在一起，可以实现对输出电压的调节。
通过改变该电阻的值，可以改变输出电压。
3. 电路连接lm317t可调稳压电源的电路连接非常简单。
以下是一种常见的连接方式：Vin ────────┐│─┤└┬─ OUT│──┴─ GND•Vin：输入电压•OUT：输出电压•GND：地在这个连接方式中，输入电压通过电阻限流，然后连接到IN引脚。
输出电压从OUT引脚获取。
地连接到GND引脚。
为了调整输出电压，可以在TRIM引脚和OUT引脚之间添加一个可变电阻。
通过调节可变电阻的值，可以改变输出电压的大小。
4. 应用范围lm317t可调稳压电源在电子电路中有广泛的应用。
它可以用于提供稳定的电源电压，例如用于微控制器、集成电路、模拟电路等。
下面介绍几个常见的应用范围：•实验室电源：lm317t可调稳压电源在实验室中常用于提供稳定的电源电压。
通过调节输出电压，可以满足不同实验的电源要求。
•DIY电子项目：lm317t可调稳压电源可以用于DIY电子项目中，如自制无线电、音频放大器等。
它可以提供所需的稳定电源电压，确保电路正常工作。
•手机充电器：在一些特殊应用中，lm317t可调稳压电源可以用作手机充电器。
基于单片机简易数控直流电压源的毕业设计
基于单片机简易数控直流电压源的毕业设计湖南工业大学本科生毕业设计I（2007届）本科生毕业设计简易数控电压源的设计 学院、系：电气与信息工程学院 专业：自 动 化 学 生 姓名：刘 慧 班级：自本0302班 学号 46030212 指导教师姓名：宋树祥 职称 讲师 最终评定成绩：湖南工业大学本科生毕业设计2007年6月II湖南工业大学本科生毕业设计湖南工业大学本科生毕业设计简易数控电压源的设计院（系）：电气与信息工程学院专业：自动化学号：46030212学生姓名：刘慧指导教师：宋树祥讲师2007年 6月I湖南工业大学本科生毕业设计摘要本设计以AT89S52单片机为核心控制芯片，实现数控直流电源功能的方案。
设计采用8位精度的DA转换器DAC0832、三端可调稳压器LM350和一个UA741运算放大器构成稳压源，实现了输出电压范围为＋1.4V～+9.9V，电压步进0.1V的数控稳压电源，最大纹波只有10mV，具有较高的精度与稳定性。
另外该方案只采用了5个按键实现输出电压的方便设定，具有设定值调整，微调（步进量0.1），粗调（步进量1）三种调整功能，显示部分我们采用了三位一体的数码管来显示输出电压值。
我们自行设计了 12V和5V电源为系统供电。
该电路的原理是通过MCU控制DA的输出电压大小，通过放大器放大，放大后的电压作为LM350的参考电压，真正的电压还是由电压模块LM350输出。
利用5个按钮调整电压、并且通过共阴极三位一体LED显示输出的电压值。
设计使用3三位一体数码管，可以显示三位数，一个小数位，比如可以显示5.90V，采用动态扫描驱动方式。
与传统的稳压电源相比具有操作方便，电源稳定性高以及其输出电压大小采用数码显示的特点。
关键词：数控，步进，三端可调稳压器I湖南工业大学本科生毕业设计ABSTRACTThe design is with the MCUAT89S52 for the core control chip,which carry out the project that the function of the number controls the direct current powersupply.Designed with the precision of eight DA converter DAC0832,three-adjustable regulators LM350 and a UA741 Operational Amplifiers constitute Regulators source, the output voltage range of +1.4 V ~ +9.9 V, 0.1V voltage step NC Regulators Power, it has with high precision and stability and only have the biggest ripple of 10 mV. Meanwhile, the program used only five keys to achieve the convenience of the output voltage setting ,with setting value adjustments. It has three kinds of adjustfunction,which can carry out micro-adjustment (Stepping volume 0.1)and the coarse adjustment (Stepping volume 1). The show part we have adopted a three-dimensional digital pipe to show the output voltage value. And we designed the 12V and 5V power supply system for electricity. The principle of that electric circuit was that the output voltage size which passes the MCU to control DA, passing the amplifier amplification, and the voltage is the reference voltage of the LM350. And the real voltage is still the LM350 outputs are from the voltage mold piece. Making use of five buttons to adjustment voltages, and pass the total cathode Christian Trinity LED to display the output's voltage .In this design I used 3 piece code tubes, which can show three position numbers, one of them is a fraction position. for example ,it can show a 5.90 Vs. In this design I adopt the scan to drive way is dynamic state sweep. With traditional steady press power supply to compare to have an operation convenience, the power supply stability high characteristics, its exportation electric voltage size adoption figures show.Keywords: Numerical Control, Stepping,Three-adjustable regulatorsII湖南工业大学本科生毕业设计目录第1章绪论 (1)1.1 研究背景及意义 (1)1.2 国内外研究状况 (1)1.3 课题研究方法 (2)第2章数控电压源的总体方案介绍 (3)2.1 数控电压源的方案论证 (3)2.1.1 方案一：采用单片机的数控电压源的设计 (3)2.1.2 方案二：采用调整管的双计数器的数控电压源的设计 (3)2.1.3 方案三：采用调整管的十进制计数器的数控电压源的设计 (4)2.2 数控电压源的方案比较 (5)2.2.1 数控部分的比较 (5)2.2.2 输出部分的比较 (5)2.2.3 显示部分的比较 (5)第3章数控电压源的工作原理 (6)3.1 整机电路框图 (6)3.2 工作原理 (6)3.2.1 DA转换电路工作原理 (6)3.2.2 电压调整电路工作原理 (7)3.2.3 数值计算 (8)第4章单元电路工作原理 (9)4.1 时钟电路 (9)4.1.1 时钟振荡电路图 (9)4.1.2 时钟信号的产生 (9)4.2 复位电路 (9)4.3 键盘接口电路 (10)4.3.1 键盘电路 (10)4.3.2 键盘电路工作原理 (10)4.4 显示接口电路 (11)III湖南工业大学本科生毕业设计4.4.1 显示电路原理 (11)4.4.2 LED显示方式 (12)4.4.3 显示电路原理图 (12)4.5 DA转换电路 (13)4.6 电源电路 (13)4.6.1 稳压器78L12和79L12 (13)4.6.2 电源电路原理图 (14)4.7 所用主要芯片 (14)4.7.1 单片机AT89S52 (14)4.7.2 芯片ADC0832 (15)4.7.3 LM350 (17)4.7.4 运放UA741 (18)第5章数控电压源的软件系统 (20)5.1 主程序 (20)5.2 子程序 (21)5.2.1 中断子程序 (21)5.2.2 显示子程序 (22)5.2.3 键扫子程序 (23)第6章电路的调试 (24)6.1 硬件的调试 (24)6.1.1 硬件调试过程 (24)6.1.2 电路数据的测试 (25)6.2 软件的调试 (26)第7章数控电压源的使用说明 (27)结论 (28)参考文献 (29)致谢 (30)附录1整机电路原理图 (31)附录2元器件清单 (32)IV湖南工业大学本科生毕业设计附录3源程序清单 (33)（1）主程序的源程序清单 (33)（2）外中断1子程序的源程序清单 (35)（3）显示子程序的源程序清单 (36)（4）键扫子程序的源程序清单 (37)（5）延时及启动0832子程序的源程序清单 (38)V湖南工业大学本科生毕业设计第1章绪论1.1 研究背景及意义数控直流电压源是电子技术常用的设备之一，广泛的应用于教学、科研等领域。
LM317和LM337可调式稳压电源(学术参考)
1.方案选择设计一个电源，必须有变压，整流，滤波，稳压等部分。
其中最关键的部分是稳压，由于要求设计一个可调的稳压电源，所以可选择用LM317和LM337来实现，要求正的输出电压可以用LM317，要求负的输出电压可以选择LM337。
1）变压器：将交流电网电压220V，50HZ转化为整流电路所需的电压。
2）整流电路：将交流电变成直流电，可以选择封装好的整流桥，也可以用四个二极管搭建电路。
3）滤波电路：滤去整流输出电压中的纹波，可以选择电容，也可以选择电感。
4）稳压电路：由于要求可调，所以选择用可调式三端稳压器LM317和LM337来搭建电路。
2.元件选择1) .变压器使用一般电源变压器即可，应尽可能选损耗小的。
2）.整流部分用四个1N4007来搭建整流桥,1N4007最大正向平均整流电流：1.0A，最高反向耐压：1000V，低的反向漏电流：5uA（最大值）。
3）.滤波用电容，一般滤波电路常用的滤波电容有2200uF和1100uF两种，这里选用2000uF的电容。
4).稳压电路用一个LM317和一个LM337来构成，外加两个120Ω的固定电阻，两个168Ω的固定电阻，两个712Ω的滑线变阻器，四个1N4007二极管，两个10µF的电容，两个0.1uF的电容，两个100µF的电解电容。
3.关于三端集成稳压器的说明三端集成稳压器虽然应用电路简单，外围元件很少，但若使用不当，同样会出现稳压器被击穿或稳压效果不良的现象，所以在使用中必须注意以下几个问题。
(1)要防止产生自激振荡。
三端集成稳压器内部电路放大级数多，开环增益高，工作于闭环深度负反馈状态，若不采取适当补偿移相措施，则在分布电容、电感的作用下，电路可能产生高频寄生振荡，从而影响稳压器的正常工作。
虽然市电经整流后由容量很大的电容进行滤波，但铝电解电容器的寄生电感和电阻都较大，频率特性差，仅适用于50～200Hz 的电路。
稳压电路的自激振荡频率都很高，因此只用大容量电容难以对自激信号起到良好的旁路作用，需要用频率特性良好的电容与之并联才行。
0-30v 5A数显可调稳压电源电路图
大功率可调稳压电源电路
无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从3V到15V连续可调的稳压电源，最大电流可达10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，使稳压精度更高，如果没有特殊要求，基本能自然美)
如图所示大功率可调稳压电源电路图
其工作原理分两部分，第一部分是一路固定的5V1.5A稳压电源电路。第二部分是另一路由3至15V连续可调的高精度大电流稳压电路。第一路的电路非常简单，由变压器次级8V交流电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不用作任何调整就可在输出端产生固定的5V1A稳压电源，这个电源在检修电脑板时完全可以当作内部电源使用。第二部分与普通串联型稳压电源基本相同，所不同的是使用了具有温度补偿特性的，高精度的标准电压源集成电路TL431，所以使电路简化，成本降低，而稳压性能却很高。图中电阻R4，稳压管TL431，电位器R3组成一个连续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值连续可调，这个稳压值决定了稳压电源的最大输出电压，如果你想把可调电压范围扩大，可以改变R4和R3的电阻值，当然变压器的次级电压也要提高。变压器的功率可根据输出电流灵活掌握，次级电压15V左右。桥式整流用的整流管QL用15－20A硅桥，结构紧凑，中间有固定螺丝，可以直接固定在机壳的铝板上，有利散热。调整管用的是大电流NPN型金属壳硅管，由于它的发热量很大，如果机箱允许，尽量购买大的散热片，扩大散热面积，如果不需要大电流，也可以换用功率小一点的硅管，这样可以做的体积小一些。滤波用50V4700uF电解电容C5和C7分别用三只并联，使大电流输出更稳定，另外这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF尽量不用，当遇到电压波动频繁，或长时间不用，容易失效。最后再说一下电源变压器，如果没有能力自己绕制，有买不到现成的，可以买一块现成的200W以上的开关电源代替变压器，这样稳压性能还可进一步提高，制作成本却差不太多，其它电子元件无特殊要求，安装完成后不用太大调整就可正常工作。
直流可调电压源
立题的目的和意义： 1．学习基本理论在实践中综合运用的初步经验，掌握模拟电路设计的基本方法、设计 步骤，培养综合设计与调试能力。 2．学会直流稳压电源的设计方法和性能指标测试方法。 3．培养实践技能，提高分析和解决实际问题的能力。
技术要求与主要内容： 1.正负可调双路直流稳压电源的技术指标； 2.电压源的正负可调范围：+2V～+12V；-2V～-12V； 3.双路跟踪可调； 4.6 位数码管显示。
直流可调电压源 月 1 日起 2009 年 6 月 20 日止
指导教师对毕业设计（论文）进行情况，完成质量及评分意见： _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ ___________________________________________________________________
指导教师签字：
指导教师职称：
评阅人评阅意见： _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________ __________________________________________________________________________
0-30V任意值可调电源供应器制作
0-30V任意值可调电源供应器制作概述这是一种高质量的连续可变输出稳定在0和30VDC之间的任意值可调的电源。
该电路还采用了电子输出电流限制器，可以有效地控制输出电流从几毫安(2毫安)三安培，该电路可提供的最大输出。
这一特点使得在这个电源中不可缺少的，因为它是可能限制电流典型最大，可能需要根据测试电路，电源，然后没有任何担心，它可能会损坏，如果出现错误。
还有一个限流操作，使你可以看到你的电路是超过或不预设限制一目了然的视觉指示。
技术规格-特点技术规格输入电压：................24VAC输入电流：................3一个(最大)输出电压：.............0-30 V可调输出电流：.............2一个可调输出电压纹波：MA-3......最大0.01%特点-减少了尺寸，施工方便，操作简单-容易调节的输出电压-输出电流限制与视觉指示-防止过??负荷和故障提供的设备的完整保护。
它是如何工作首先，有降压电源变压器次级线圈与额定24V/3A，这是整个电路的输入点连接在引脚1和2。
(耗材输出的质量，将变压器的质量成正比)。
变压器次级绕组的交流电压整流桥由四个二极管D1?D4组成。
采取跨桥的输出直流电压平滑储能电容C1和电阻R1组成的过滤器。
该电路采用了一些独特的功能，这使得它完全不同于其他同类的电源不同。
而不是使用一个变量反馈的安排，以控制输出电压，我们的电路使用一个常数增益放大器提供参考电压，其稳定运行的必要。
U1输出的参考电压产生。
该电路工作过程如下：二极管D8是一个5.6V齐纳，在这里经营的零温度系数电流。
在U1输出电压逐渐增加，直到二极管D8是开启。
当这种情况发生电路的稳定和齐纳参考电压(5.6 V时)通过电阻R5出现。
通过运算放大器的非反相输入的电流流动是微不足道的，因此，通过R5和R6的电流流过，两个电阻具有相同的值跨越他们两个系列的电压将完全两倍每一个两端的电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简单的可调电压源
控制一个直流电压的一个简单但效率较低的方法是使用一个分压器和晶体管发射极跟随器配置。
下图显示了使用一个1K的电位器来设置一个中等功率NPN晶体管的基极电压。
在NPN晶体管的集电极供给大部分电流到负载较大PNP功率晶体管的基极。
输出电压将低于1K电位器中点电压约为0.7伏，因此输出可以调整从0到满电源电压减去0.7伏。
使用两个晶体管提供大约1000或更多的电流增益，以使从分压器供给
2N3053基极的电流仅几毫安，输出电流则可以到数安培。
注意，该电路比使用脉宽调制降压的方法效率低。
一个相当大的散热器是必需的，以防止PNP功率晶体管过热。
该电路的优点是简单，而且还认为相对于一个开关式调压器确实不会产生任何的RF干扰。
如果输入电压保持不变，该电路可以作为一个电压调节器，但它不会在输入电压有变化时像LM317一样进行电压补偿。
