2017西城初三二模物理试题和答案
北京市西城区2016—2017学年度第一学期九年级物理期末试卷(含答案)
图1北京市西城区2016—2017学年度第一学期期末试卷九年级物理 2017.1一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共30分，每小题2分）1．下列物理量中，以科学家欧姆的名字作为单位的是 A ．电流 B ．电阻 C ．电压 D ．电功2．下列四组物品中，通常情况下都属于导体的是 A ．金属勺、矿泉水 B ．塑料瓶、空气 C ．玻璃杯、钢尺 D ．电炉丝、橡皮3．下列说法中，符合安全用电要求的是 A ．使用试电笔时，手不能接触笔尾的金属体 B ．经验证明，人体安全电压为36VC ．发现有人触电，要立即用手拉开触电的人D ．保险丝熔断后，不能用细铜丝代替4．如图1所示，用酒精灯给双金属片加热，双金属片会发生弯曲。
这是由于组成双金属片的两种不同金属，随温度变化热胀冷缩的程度不同造成的。
利用双金属片 这种特性，可以制成电路中的 A ．电源 B ．导线 C ．开关 D ．用电器5．关于电流、电压和电阻，下列说法正确的是A ．通过导体的电流越小，导体的电阻越大B ．导体两端的电压为0V 时，导体的电阻为0C ．加在导体两端的电压，由通过导体的电流决定D ．导体的电阻不由导体两端的电压和通过导体的电流决定6．下列四种家用电器中，额定功率可能大于800W 的是 A ．电暖气 B ．收音机 C ．电视机 D ．日光灯7．关于原子及其结构，下列说法正确的是A ．原子是由分子构成的B ．原子核带负电，核外电子带正电C ．原子是由原子核和核外电子构成的D ．不同物质的原子核束缚核外电子的本领相同8．在下列四个实例中，通过做功的方式使物体（加“· ”的字）内能增加的是 A ．燃烧着的天然气使壶中的冷水．．温度升高 B ．拿着热水袋的手．变暖 C ．“神舟十一号”返回舱与空气摩擦温度升高 D ．太阳暴晒下自行车座变烫A ．甲图为吸气冲程，燃气的内能转化为活塞的机械能B ．乙图为压缩冲程，活塞的机械能转化为燃气的内能C ．甲图为做功冲程，活塞的机械能转化为燃气的内能D ．乙图为排气冲程，燃气的内能转化为活塞的机械能10．由锰铜合金制成的长度相等的甲、乙两段电阻丝，甲电阻丝比乙电阻丝粗些。
北京市西城区中考物理二模试卷
北京市西城区中考物理二模试卷姓名:________ 班级:________ 成绩:________一、单选题（本大题共16小题，共32.0分） (共16题；共32分)1. （2分）(2016·南宁) 如图所示，小磁针静止在螺线管附近，闭合开关S后，下列判断正确的是（）A . 通电螺线管外A点的磁场方向向右B . 通电螺线管的左端为S极C . 小磁针一直保持静止D . 小磁针N极向左转动2. （2分）小明利用电能表测某家用电器的电功率,当电路中只有这个用电器工作时，测得在20min内，消耗电能0.3kW·h，这个用电器可能是：（）A . 微波炉B . 电风扇C . 电视机D . 收音机3. （2分）电磁波是一个大家族，如图是它们的家族谱．下列说法错误的是（）A . 可见光也是一种电磁波B . 真空中不同电磁波的传播速度不同C . 红外线比紫外线的频率低D . 电磁波的频率越高，波长越短4. （2分）如图是某同学做实验时的电路图。
闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障可能是：A . 电源正极与a之间断路B . a、L1、b之间断路C . b、L2、c之间断路D . c与电源负极之间断路5. （2分）两个电阻阻值分别为R1=10，R2=20，把他们串联起来接入电路中，在相同时间内，R1和R2的产生的热量之比为（）A . 1：2B . 2：1C . 1：4D . 4：16. （2分）(2018·赤峰) 下列说法正确的是（）A . 家庭电路中漏电保护器开关突然断开，一定是电路中用电器总功率过大B . 微波通信、卫星通信、光纤通信都是靠电磁波传递信息的C . 使用煤炭、石油和利用太阳能都会造成空气污染D . 摩擦生热过程中不遵循能量守恒定律7. （2分）(2016·资阳) 关于信息，能源和材料，下列说法正确的是（）A . 利用声波和电磁波传递信息时都需要介质B . 核电站是把化学能转化为电能C . 笔记本电脑外壳多采用优质的ABS工程材料主要利用这种材料磁性强的特性D . 家用太阳能集热器通过吸热板吸收太阳能并转化为内能给水加热8. （2分）(2019·滕州模拟) 下列现象中，能用光的反射解释的是（）A . 叉鱼B . 激光引导掘进方向C . 看到地上物体D . 凸透镜会聚光线9. （2分）(2019·滕州模拟) 如图所示，此时蜡烛通过凸透镜在光屏上形成一个清晰的像，现保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则光屏上（）A . 无像B . 成倒立缩小的实像C . 成倒立放大的实像D . 成正立放大的实像10. （2分）(2019·滕州模拟) 下列物态变化的过程中，吸收热量的是（）⑴春天，冰雪融化⑵夏天，从冰箱里面拿出来的饮料罐“出汗”⑶秋天，清晨出现的雾⑷冬天，早晨在太阳照射下，草地上的霜消失A . ⑴⑵B . ⑴⑷C . ⑵⑶D . ⑵⑷11. （2分）(2019·滕州模拟) 在下列叙述的内容中：①物体是由大量的分子组成②组成物体的分子在不停地做无规则运动③分子间存在着引力和斥力④做功和热传递都能改变物体的内能以上属于分子动理论基本内容的是（）A . ①②③④都是B . 只有①②③C . 只有①②D . 只有③④12. （2分）(2019·滕州模拟) 核电站发电的过程中，能量的转化过程为（）A . 核能机械能内能电能B . 核能内能机械能电能C . 核能电能--内能机械能D . 核能电能机械能内能13. （2分）(2019·滕州模拟) 一弹簧测力计上挂几个钩码，弹簧测力计的示数为G，若将弹簧测力计倒过来，将钩码挂在吊环上，手提秤钩，则弹簧测力计的示数将（）A . 大于GB . 等于GC . 小于GD . 无法确定14. （2分）一名军人在一次执行任务时需要从正在正常向前行驶的卡车右侧跳下。
北京市西城区第二次物理模拟考试答案.doc
参 考 答 案一、1.CD 2.BCD 3.C 4.AC 5.C 6.AB 7.BCD 8.D 9.AD 10.ABD二、11.a （3分）；a （2分） 12.300（5分） 13.30v （3分）；mgL mv μ-2031（2分） 三、14.g24π（4分）；9.60(±0.05都行)（4分）；图略15.ADCE （6分）16.0.02(3分)；大（3分）四、17.（11分）由图像可知:0～2秒内物体做匀减速直线运动 加速度ａ1＝5 m ／ｓ2（2分） 而mfF a +=1 ①（2分） 2～4秒内物体做匀加速直线运动 加速度ａ2＝1 m ／ｓ2（2分） 而mfF a -=2 ②（2分） 又ｆ＝μmg ③（2分） 由①、②、③式解得μ＝0.2（1分）18.（12分）设电子电量为e ，质量为m ，静电力常数为k ，由库仑定律和牛顿定律，对应量子数为n 时有:n n nr mv r e k222= 得nn mr ke v 2=（2分） nn kn r ke mv E 22122==（3分） 2322kemr v r T nn n n ππ==（3分） n =1时，1212r ke E k =（1分） 23112ke mr T π=（1分）由玻尔假说r n ＝n 2r 1（1分） 得1321,T n T nE E n k kn ==（1分） 19.（12分）（1）金属板不充电时，带电粒子在磁场中做匀速圆周运动r mv Bqv 200=（2分），2d r =（2分）得mBqdv 20=（1分）（2）粒子受电场力、磁场力平衡，做匀速直线运动.qE Bqv =0（2分），dUE =（2分） 2Rr R U ⋅+=ε（2分） 解得mR r R d qB )(22+=ε（1分） 20.（13分）设细管横截面积为S ，第1次倒入水银柱长h 1，第2次倒入水银柱长h 2.四个状态的参量如下:p /cmHg V T /K状态1 75 88S T 0 状态2 75+h 1 (100-h 1)S T 0 状态3 75+h 1 45S T 0-65 状态4 75+h 1＋h 2 （100－h 1－h 2）S T 0-65 状态1到状态2:玻意耳定律p 1V 1＝p 2V 2（1分） 得h 1＝45 cm （2分）状态2到状态3:盖·吕萨克定律3322T V T V =（2分） 得T 0＝357.5 Ｋ（2分）状态3到状态4:玻意耳定律p 3V 3＝p 4V 4（2分） 得h 2＝15 cm （2分）初始温度:t 0＝84.5 ℃（1分） 最后气柱长40 cm(1分)21.（13分）（1）当CD 达到最大速度v m 时，做匀速直线运动.此时安培力为F 安.F 安＋ｆ＝F （2分） F 安＝BId （1分）r R Bdv I m +=（2分） 解得22))((d B r R f F v m +-=（1分）（2）2222)(dB Rf F R I P -==（2分） （3）设当CD 的速度3mv v =时，加速度为aF －ｆ－F 安′＝m ａ（1分） F 安′＝BI ′d （1分）rR BdvI +='（1分） 解得m f F a 3)(2-=（1分）方向与速度方向相同（1分）22.（14分）设O 点发出的光经过液面上O ′点进入人眼.延长液面直线交AB 于C . △O ΄ED 和△OA ΄C 相似.2dx a ahy hH -+=--（3分） 其中a 为O ΄D 的长度.解得)(34h H a -=（2分）说明∠r ＝53°（1分） 由折射定律irn ∠∠=sin sin （2分）得21sin =∠i 即∠ｉ＝30°（1分） 如图中几何关系a d i h -=∠⋅21tan即)(342133h H d h --=（4分） 解得h =0.22 m （1分）。
中考物理二模试卷及答案
中考第二次模拟测试物 理注意事项： 1．本卷g=10N/kg ．2．全卷共8页，满分100分．考试时间90分钟．考生答题全部答在答题纸上，在本试卷上作答无效．一、选择题（本题共12小题，每空2分，共24分，每小题四个选项中只有一个选项正确） 1．关于“不敢高声语，恐惊天上人”说法正确的是（ ）A ．“高声”是指声音的音调高B ．这个声音是由人的声带振动产生的C ．“恐惊天上人”表明声音可以在真空中传播D ．声音是一种波，只能传递信息 2．下列物态变化过程中，需要吸热的是（ ）A ．冬天，冰冻的衣服逐渐变干B ．夏天，打开冰棍纸看到“白气”C ．深秋，屋顶的瓦上结了一层霜D ．秋天的早晨花草上出现小的露珠 3．下列图中关于光学现象的描述或解释正确的是（ ）A ．甲图中，物体通过小孔成的是倒立的虚像B ．乙图中，桥在水中的“倒影”可用光的反射来解释C ．丙图中，白光通过三棱镜会发生色散，红光外侧的不可见光具有荧光效应D ．丁图中，发生漫反射后的光线杂乱无章不遵循光的反射定律 4．下列估测与实际情况相符的是（ ）A ．物理课本的质量大约为25gB ．一盏日光灯工作时的电流约1AC ．一张课桌的高度约为75cmD ．成年人正常步行的速度约为5m/s 5．下列关于电磁波的说法中正确的是（ ）A ．超声波属于电磁波B ．可见光不属于电磁波C ．电磁波传播速度是340m/sD ．卫星通信利用电磁波传递信号 6．关于粒子和宇宙，下列说法正确的是（ ） A ．温度为0℃，分子的无规则运动停止 B ．海绵容易被压缩，说明分子间有间隙 C ．太阳是恒星，是宇宙的中心 D ．一般分子直径的数量级为10-10m7．下列机械工具在使用中，属于费力杠杆的是（ ）第3题图乙8．如图所示，小明用塑料管可以把盒中的牛奶吸到嘴里，这是由于 A ．小明对牛奶产生吸引力的作用 B ．吸管本身有吸牛奶的作用C ． 牛奶压力的作用D ．大气压作用在牛奶液面上的结果 9．关于家庭电路和安全用电，下列说法正确的是（ ） A ．使用有金属外壳的家用电器，其外壳必须接地线 B ．家用电能表的示数显示了家庭用电的总功率 C ．空气开关“跳闸”，一定是电路中发生短路 D ．熔丝熔断后，可用铜丝来代替10．电动平衡车是一种时尚代步工具．如图所示，当人驾驶平衡车在水平路面上匀速直线运动时，下列说法正确的是（ ）A ．关闭电机，平衡车仍继续前进是由于其受到惯性作用B ．平衡车受到的重力与地面对它的支持力是一对平衡力C ．平衡车轮胎上的花纹是为了增大摩擦D ．若平衡车在运动过程中所受的力全部消失，平衡车会慢慢停下来11．如图是小制作“神奇转框”，框的上部中央与电池正极相连，下部紧贴在与电池负极相连的可导电的柱形磁体两侧，金属框就能持续转动，以下各图与其工作原理相同的是（ ）12．图甲是某种压力传感器的工作电路图，已知电源电压U =28V ，定值电阻R 0=20Ω．图乙是压力传感器的阻值R N 随压力F 变化的图像．以下正确的是（ ） A ．当压力变大时，R 0两端电压与压力F 成正比 B ．当压力传感器受到300N 的压力时，它的阻值等于14ΩC ．当压力传感器受到400N 的压力时，电路消耗的总功率是28WD ．当电流表示数为0.56A 时，压力传感器受到压力为200N二、填空题（每空1分，共26分）A .羊角锤B .筷子C .起瓶器D .独轮车甲 乙第12题第11题图第7题图第10题图第8题图13．甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图像如图（a）、（b）所示，由图像可知：若以甲车为参照物，则车是静止的；乙车的运动时间如图（c）所示，则秒表记录的时间为s．（c）第13题图14．2017年5月5日，中国首款国际主流水准的干线客机C919在上海浦东机场成功首飞．C919客机采用了大量的先进复合材料，有效实现“减重”，这表明该材料的（填一种物质的物理属性）相对较小．同时，由于这种材料的使用，C919舱内噪音有望降到60分贝以下，这是从（选填“人耳处”、“声源处”、“传播过程中”）减小噪音．飞机使用的航空燃油，其来源属于（选填“可再生”或“不可再生”）能源．15．如图甲所示，完全相同的木块A和B叠放在水平桌面上，在15N的水平拉力F1作用下一起向右匀速直线运动，此过程中木块A、B所受的摩擦力分别为N、N；若将A、B紧靠着放在水平桌面上，用水平力F2推A使它们一起匀速直线运动（如图乙所示），则推力F215N（选填“>”、“=”、“<”）．第15题图第16题图第17题图16．用如图所示的滑轮组提升货物，已知动滑轮重40N，货物重300N，货物上升的速度为0.3m/s，拉力的功率为108W．则货物被提升时绳端的拉力是N，该滑轮组的机械效率是%．货物上升3m过程中：拉力做的功为J；若不计绳重，克服摩擦力做的额外功为J．17．在水平桌面上有一个盛有水的容器，木块被细线系住浸没在水中（水未溢出），如图甲．将细线剪断，木块最终漂浮在水面上，且有2/5的体积露出水面，如图乙．上述剪断细线后的过程中，水对容器底部的压强变化情况为____________．甲、乙两图中木块受到水的浮力之比是．此木块的密度为kg/m3．18．如图所示，圆柱形容器中装有质量相等的水和酒精（ρ水＞ρ酒精）（1）刚倒入时液体总体积为V 1，将水和酒精充分混合后（不考虑水和酒精的蒸发），液体总体积为V 2，则V 1 V 2．（2）小芳想测量该混合液体的密度，设计了如下两种方案。

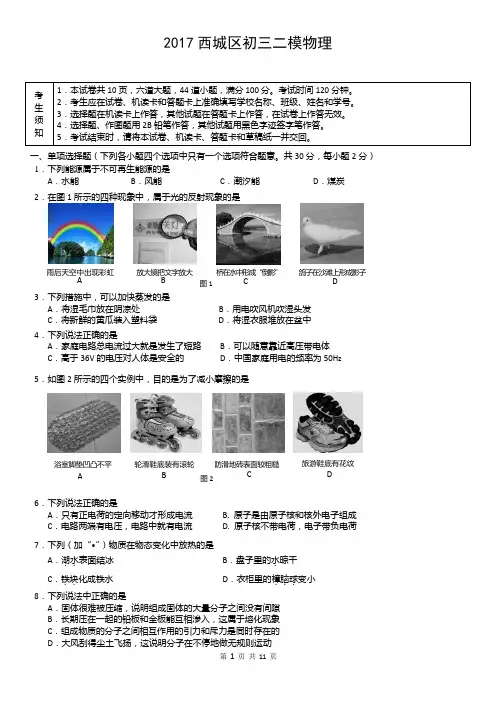

2017西城区初三二模物理
2017西城区初三二模物理考 生 须 知1．本试卷共10页，六道大题，44道小题，满分100分。
考试时间120分钟。
2．考生应在试卷、机读卡和答题卡上准确填写学校名称、班级、姓名和学号。
3．选择题在机读卡上作答，其他试题在答题卡上作答，在试卷上作答无效。
4．选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束时，请将本试卷、机读卡、答题卡和草稿纸一并交回。
一、单项选择题（下列各小题四个选项中只有一个选项符合题意。
共30分，每小题2分） 1．下列能源属于不可再生能源的是 A ．水能 B ．风能 C ．潮汐能 D ．煤炭2．在图1所示的四种现象中，属于光的反射现象的是3．下列措施中，可以加快蒸发的是A ．将湿毛巾放在阴凉处B ．用电吹风机吹湿头发C ．将新鲜的黄瓜装入塑料袋D ．将湿衣服堆放在盆中4．下列说法正确的是A ．家庭电路总电流过大就是发生了短路B ．可以随意靠近高压带电体C ．高于36V 的电压对人体是安全的D ．中国家庭用电的频率为50Hz5．如图2所示的四个实例中，目的是为了减小摩擦的是6．下列说法正确的是A ．只有正电荷的定向移动才形成电流 B. 原子是由原子核和核外电子组成C ．电路两端有电压，电路中就有电流 D. 原子核不带电荷，电子带负电荷7．下列（加“•”）物质在物态变化中放热的是 A ．湖水．．表面结冰 B ．盘子里的水．晾干 C ．铁块．．化成铁水 D ．衣柜里的樟脑球．．．变小 8．下列说法中正确的是A ．固体很难被压缩，说明组成固体的大量分子之间没有间隙B ．长期压在一起的铅板和金板能互相渗入，这属于熔化现象C ．组成物质的分子之间相互作用的引力和斥力是同时存在的D ．大风刮得尘土飞扬，这说明分子在不停地做无规则运动轮滑鞋底装有滚轮 图2AB C D 旅游鞋底有花纹浴室脚垫凹凸不平 防滑地砖表面较粗糙 图1鸽子在沙滩上形成影子DC 桥在水中形成“倒影” B放大镜把文字放大雨后天空中出现彩虹A图5 甲1 乙F 29. 下列实例中，关于做功的说法正确的是A ．小强推车走上倾斜的坡道，地面的支持力对车做了功B ．小明用气筒打气，向下按压活塞，压力对活塞做了功C ．小亮向上抛出排球后，推力对空中运动的排球做了功D ．小丽背着书包站立等车，支持力对书包做了功10．下列估测中，最接近实际的是A ．北京冬季最低气温约为0℃B ．一瓶550ml 矿泉水的质量约为2kgC ．普通人步行10m 所用时间约为1minD ．中学生课桌的桌面长度约为0.6m11．如图3所示的流程图可以说明单缸四冲程汽油机的一个工作循环和涉及的主要能量转化情况，下列关于图中①②③④的补充正确的是A ．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能B ．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能C ．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能D ．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能12．中国“蛟龙”号载人潜水器可以潜入深海7000多米，已知不同深度的海水密度不同。
北京市西城区2017-2018学年高三二模理综物理试卷 Word版含解析
2017-2018学年北京市西城区高三二模物理试卷一、单选题（共8小题）1．关于两个分子之间的相互作用力和分子势能，下列判断正确的是（）A．两分子处于平衡位置，分子间没有引力和斥力B．两分子间距离减小，分子间的引力和斥力都增大C．两分子间距离减小，分子势能一定减小D．两分子间距离增大，分子势能一定增大考点：分子力分子动理论与统计观点答案：B试题解析：两分子处于平衡位置，分子间引力和斥力相等，故A错；分子间的引力和斥力均随分子距离的减小而增大，故B正确；分子势能增大或减小，取决于分子间引力和斥力做的总攻，比如，当分子间的斥力大于引力，减小分子间的距离，分子间总的作用力做负功，分子势能增大，而增大分子间的距离，分子间总的作用力做正功，分子势能减小，故从C，D均错；2．下列几个光现象中，属于衍射现象的是（）A．水中的气泡看起来特别明亮B．白光通过三棱镜在屏上出现彩色光带C．在阳光照射下肥皂泡上出现彩色花纹D．通过两支铅笔夹成的狭缝看点亮的日光灯出现彩色条纹考点：光答案：D试题解析：水中的气泡看起来特别明亮属于光的全反射；白光通过三棱镜在屏上出现彩色光带属于光的色散；在阳光照射下肥皂泡上出现彩色花纹属于薄膜干涉；通过两支铅笔夹成的狭缝看点亮的日光灯出现彩色条纹属于单缝衍射；故选D；3．为纪念中国航天事业的成就，发扬航天精神，自2016年起，将每年的4月24日设立为“中国航天日”。
在46年前的这一天，中国第一颗人造卫星发射成功。
至今中国已发射了逾百颗人造地球卫星。
关于环绕地球做圆周运动的卫星，下列说法正确的是（）A．卫星的向心加速度一定小于9．8m/s2B．卫星的环绕速度可能大于7．9km/sC．卫星的环绕周期一定等于24hD．卫星做圆周运动的圆心不一定在地心上考点：万有引力定律及其应用万有引力定律答案：A试题解析：卫星做匀速圆周运动时，其加速度会随着高度的增大而减小，9．8是最大的向心加速度，故A正确；卫星做匀速圆周运动时，其线速度会随着高度的增大而减小，7．9是最大的线速度，故B错误；只有地球同步卫星的周期是24，其他种类的卫星不是24，故C错误；卫星做匀速圆周运动，万有引力全部提供向心力，故圆心一定在地球的球心，故D错误；4．如图所示，有一圆形匀强磁场区域，O为圆的圆心，磁场方向垂直纸面向里。
2017北京中考物理二模计算题汇总
电学计算（海淀一模）如图30所示，电源两端电压为6V 并保持不变，电阻R 1的阻值为8Ω。
当开关S 闭合时，电压表示数为2V 。
求： （1）电阻R 2的阻值；（2）电阻R 2消耗的电功率P 2。
（西城一模）如图30甲所示，是一个检测空气质量指数的检测电路。
其中R 为气敏电阻，其电阻的倒数与空气质量指数的关系如图30乙所示，已知电源电压6V 保持不变，R 0=2.5Ω，当闭合开关S 后，电压表示数为2V 时，求：（1）通过R 0的电流； （2）1min 内R 0消耗的电能；（3）此时的空气质量指数。
（东城一模）如图28所示的电路中，电源电压保持不变，电阻R 1的额定功率为1 W ，电阻R 1的额定电压为4V 。
当开关S 1闭合、S 2断开时，R 1恰好正常工作；当开关S 1、S 2都闭合后电流表的示数为 0.75 A ，求：（1）当开关S 1闭合、S 2断开时，电流表的示数； （2）R 2的阻值；（3）开关S 1、S 2都闭合时,R 2的实际功率。
（朝阳一模）如图33所示，电源两端电压为保持不变，电阻R 1的阻值为10Ω。
电阻R 2的阻值为50Ω。
闭合开关S ，电阻R 2两端的电压为10V 。
求：（1）电阻R 1两端的电压；（2）电阻R 2消耗的电功率。
30乙（Ω-1） 图30图28 图33（丰台一模）图31甲是某家用电暖器，图31乙为其简化的电路原理图，已知电阻R 1 >R 2，铭牌参数见下表。
在电暖器跌倒时，跌倒开关S 自动断开，切断电源，保证安全。
电暖器有“高温档”、“中温档”和“低温档”三个档位，请完成下列问题：（1）计算电暖器在低温档时，正常工作的电流；（2）计算电暖器在高温档时，正常工作0.5h 消耗多少kW ·h 的电能；（3）当闭合开关S 、S 2时，电暖器消耗的电功率。
（燕山一模）如图28所示，电源两端电压为12V 并保持不变，电阻R1 的阻值为 8Ω。
当开关S 闭 合时，电压表示数为4V 。
2017年中考物理二模试卷和答案
2017年中考物理二模试卷一、选择题（本大题共12小题，每小题3分，共36分．在每小题給出的四个选项中只有一个选項符合题意）1．（3分）对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dmB．人体感到最舒适的温度约为37℃C．人体的平均密度约为1.0×l03kg/m3D．日光灯正常工作时的电流约为5A2．（3分）2017年4月15日晚上接近12点芒果台“歌手”节目落下帷幕，在何炅欲语还休的遮掩下，林忆莲毫无悬念地登上了歌王宝座，歌手们的倾情演唱，给现场及电视机前观众奉献了一场视听盛宴，下列与之相关的说法正确的是（）A．歌手们的歌声是通过空气直接传入电视机前观众的耳朵B．歌手是通过麦克风来提高声音音调的C．现场观众是根据音色来识别不同的伴奏乐器的D．歌手们动听的歌声对所有人来说都是乐音3．（3分）下列现象与相关物理知识相符的是（）A．夏天吹电风扇，人感到凉爽﹣﹣﹣﹣﹣蒸发吸热有致冷的作用B．用新款钢丝钳剪钢丝﹣﹣﹣﹣外观漂亮且省力C．利用斜面运货物﹣﹣﹣﹣既省力又省功D．天舟一号发射用液氢做燃料﹣﹣﹣﹣﹣因为氢的比热容大4．（3分）如图所示，下列关于光学现象的描述正确的是（）A．图甲：小孔成像是光的直线传播形成的倒立缩小的虚像B．图乙：配戴凹透镜可以矫正近视眼C．图丙：光的色散是由光的反射形成的，说明白光是复色光D．图丁：凸透镜上成了清晰的像，则此时光屏上成的像为倒立放大的实像，人们应用此原理制造了幻灯机5．（3分）下列有关能源与信息技术的说法正确的是（）A．太阳能是一种既无污染又取之不尽的可再生能源，应大力开发利用B．倒车雷达是利用电磁波的反射来确定障碍物位置的C．电磁波的波长越长，波速越慢D．人们利用核裂变技术制造了原子弹和氢弹6．（3分）如图所示，用力击打一摞棋子中的一个，该棋子飞出而上面的棋子落下．以下说法正确的是（）A．击打前，最上面的棋子所受的重力和支持力是一对平衡力B．击打出去的棋子能飞得很远是因为受到惯性作用C．棋子被击打出去是因为力可以改变物体的形状D．最下面的棋子所受的压力和支持力是相互作用的力7．（3分）以下说法中错误的是（）A．台风掀开屋顶的瓦是因为屋外空气流速快，压强大，屋内空气的流速慢，压强小B．将玻璃杯装满水后用硬纸片盖住，倒置过来，纸片不掉落、杯中的水不流出，证明了大气压的存在C．软包装饮料吸管一端做成尖形可以减小受力面积，增大压强D．高压锅容易将食物煮熟是因为用高压锅煮食物时锅内液体表面气压增大，液体沸点升高8．（3分）如图所示，重为60N的物体在竖直向上大小为25N的拉力F的作用下，10s内匀速上升了1m．这一过程中，以下结论中错误的是（）A．绳子自由端上升3m B．重力做的功为60JC．拉力做功的功率为5W D．该动滑轮的机械效率为80%9．（3分）与的实物图对应的电路图是（）A．B．C．D．10．（3分）关于家庭电路和安全用电，下列说法正确的是（）A．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属B．控制家用电器的开关应与用电器串联且接在靠火线那一端C．移动插座上使用的用电器越多越好D．发现有人触电，应迅速用手拉触电人的手脱离电源11．（3分）升旗仪式上，杨校长手拿话筒慷慨陈辞，杨校长手上拿的是价值不菲的高级动圈式话筒．如图为该动圈式话筒照片．动圈式话筒是把声音转变为电信号的装置，当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永久磁铁的磁场里振动，其中就产生感应电流（电信号），这个信号经放大后转变成声音．你认为能说明动圈式话筒工作原理的是图中的哪一个（）A．B．C．D．12．（3分）如图所示的电路中，电源电压保持不变，小灯泡L1、L2的电阻R1、R2不随温度的变化而变化．当开关S l、S2都闭合时，电流表的示数为0.5A，电压表的示数为10V；将电压表、电流表的位置互换，当开关S l断开、S2闭合，电流表的示数为0.2A．则以下结论正确的是（）A．小灯泡L2的电阻R2为50ΩB．电压表、电流表的位置互换后电压表的示数会变小C．电压表、电流表的位置互换后，L1的亮度比L2亮D．电压表、电流表的位置互换后，L1通电10秒钟产生的热量为8J二、填空题（本大题共4小题，每空2分，共16分）13．（4分）身高1.8m的小明同学站在平面镜前，平面镜高1.2m，则小明同学看到镜中的自己高m．以下材料中属于导体的是：（只填序号）A．陶瓷B．塑料C．铜D．干木材．14．（4分）如图所示是电阻甲和乙的U﹣I图象，则甲的电阻为Ω；甲、乙串联在电路中，当电路中的电流为0.2A时，甲乙两端的总电压为V．15．（4分）国产大飞机C919于2017年5月5日14时左右在浦东机场首飞成功，大飞机C919起飞时相对于地面，它是（选填“运动的”或“静止的”）；起飞离开地面时它的机械能（选填“增加”“减少”或“不变”）16．（4分）如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F 的作用，其F﹣t和V﹣t图象分别如乙、丙所示，由图象可知，当物体在4﹣﹣6s通过的路程是m；当t=3s时，物体受到的摩擦力是N．三、作图题（本大题共2小題.每小期3分，共6分．）17．（3分）画出图中入射光线对应的折射光线．18．（3分）请在图中根据磁感线的方向标出通电螺线管的“N极”，电源“+”极，小磁针“S极”．四、实验探究題（本大题共3小题.每空2分.共24分）19．（6分）在探究“冰熔化时温度的变化规律”实验中：（1）为了使试管中的冰受热均匀，且便于记录各时刻的温度值，小明应选用（填“甲”或“乙”）装置来进行实验．（2）如图丙所示，是小明根据实验数据作出的加热时温度随时间变化的图象，分析图象可知，冰的熔点是℃．通过实验可知，冰熔化过程中继续吸热但温度保持不变．（3）不考虑水的蒸发，由图丙中可知比热容C冰C水（填“大于”“小于””等于”）20．（8分）小明同学为了测量液体A 的密度，进行了如下实验：（1）将天平放在水平台面上，把游码移到标尺左端的零刻线处．横梁静止时，指针指在分度盘中央刻度线的左侧，如图甲所示．为使横梁在水平位置平衡，应将横梁右端的平衡螺母向端移动．（2）将液体A 倒入量筒中，如图乙所示，测出液体A的体积．再将量筒中的液体A 全部倒入空烧杯中，用天平测出烧杯和水的总质量，当右盘中砝码的质量和游码在标尺上的位置如图丙所示时，天平横梁再次水平平衡，则烧杯和液体A 的总质量为g．（3）实验中测得所用空烧杯的质量为80g，根据上述实验数据计算液体A 的密度为kg/m3．（4）用该实验方案得到的测量结果与真实值比较，会．（选填“偏大”，“偏小”或“没有影响”）21．（10分）小明同学想测量小灯泡的额定功率，现有2.5V的小灯泡一个，电源电压为6V．他连接了如图甲所示电路．（1）粗心的小明同学忘记尚未连接好实物图，请你帮助小明同学将图甲中的电路连接完整．（2）连接好电路，闭合开关后，发现小灯泡不亮，电流表有示数，电压表示数几乎为0，则电路故障原因可能是A．小灯泡短路B．小灯泡断路C滑动变阻器短路D．滑动变阻器断路（3）闭合开关S，移动滑动变阻器的滑片P至电压表示数为2V时小明发现灯泡发光较暗，要小灯泡正常发光，他应将滑动变阻器的滑片P向移．（选填“A端”或“B端”）（4）小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为W．（5）实验完成后小明同学还想测量额定电压为3.8V的小灯泡的额定功率．经检查发现电压表0﹣﹣15V的量程已坏，请你帮助他利用现有器材完成实验，你的办法是．五、综合应用题（本大题共2小题．每小题9分，共18分．解答应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不得分）22．（9分）大海茫茫，为了给航船指路，人们发明了航标指示灯．如图是一个用浮筒、灯泡和收放线装置A制作的航标灯示意图，细线下端固定在航标站底部，航标灯总质量为80kg．当水位上升时，A放线；水位下降时，A收线，从而使细线的拉力保持不变．航标灯静止时浸入水中的深度h始终为2m，排开水的体积始终为0.1m3当航标灯静止时，求：（1）航标灯受到的重力是多少N？（2）航标灯下表面受到水的压强是多少Pa？（3）剪断细线后，航标灯静止时受到的浮力为多大？23．（9分）吴丽发现家中电视机的额定功率为121W，额定电压为220V；电饭锅上的铭牌如下表，工作电路如图：请完成下列问题．（1）电饭锅加热电阻的阻值是多少？（2）已知电饭锅在额度电压下正常工作600s，恰好能将1标准大气压下1.65kg、20℃的水烧开．该电饭锅烧开这些水时的工作效率是多少？[c水=4.2×103J （kg•℃）]（3）当吴丽家中的电器只有电视机和电饭锅工作时，将1标准大气压下1.65kg、20℃的水烧开用了726s．她通过观察电能表的转动圈数，计算得到该过程共耗电0.2035度．求吴丽家中电路的实际电压和通过电视机的实际电流各是多少？（不考虑电压变化对电饭锅工作效率的影响）2017年中考物理二模试卷参考答案与试题解析一、选择题（本大题共12小题，每小题3分，共36分．在每小题給出的四个选项中只有一个选項符合题意）1．（3分）对生活中物理量的认识，下列数据最接近实际的是（）A．教室里课桌的高度约为75dmB．人体感到最舒适的温度约为37℃C．人体的平均密度约为1.0×l03kg/m3D．日光灯正常工作时的电流约为5A【解答】解：A、教室里课桌的高度低于1m，约为0.75m，即75cm；故A错误；B、人体感到最舒适的温度约为25℃；故B错误；C、人体的密度与水的密度非常接近即1.0×103kg/m3；故C正确；D、日光灯正常工作时的电流约0.2A；故D错误；故选C2．（3分）2017年4月15日晚上接近12点芒果台“歌手”节目落下帷幕，在何炅欲语还休的遮掩下，林忆莲毫无悬念地登上了歌王宝座，歌手们的倾情演唱，给现场及电视机前观众奉献了一场视听盛宴，下列与之相关的说法正确的是（）A．歌手们的歌声是通过空气直接传入电视机前观众的耳朵B．歌手是通过麦克风来提高声音音调的C．现场观众是根据音色来识别不同的伴奏乐器的D．歌手们动听的歌声对所有人来说都是乐音【解答】解：A、电视机前的观众听到的电视节目信号都是加载在电磁波上传播的，故A错误；B、歌手通过麦克风来提高声音的响度，但不能提高声音的音调，故B错误；C、现场观众根据音色来识别不同的伴奏乐器，故C正确；D、歌手们动听的歌声，如果影响了他人的休息或学习时，就属于噪声，故D错误．故选C．3．（3分）下列现象与相关物理知识相符的是（）A．夏天吹电风扇，人感到凉爽﹣﹣﹣﹣﹣蒸发吸热有致冷的作用B．用新款钢丝钳剪钢丝﹣﹣﹣﹣外观漂亮且省力C．利用斜面运货物﹣﹣﹣﹣既省力又省功D．天舟一号发射用液氢做燃料﹣﹣﹣﹣﹣因为氢的比热容大【解答】解：A、夏天用电风扇吹风能使人感到凉爽，这是因为电风扇加快空气的流动，加快了汗液的蒸发，蒸发吸热，故A正确；B、根据动力×动力臂=阻力×阻力臂可知，钢丝钳的动力臂大于阻力臂，动力小于阻力，是省力杠杆，使用新款钢丝钳剪钢丝为了省力，不是为漂亮，故B错误；C、使用任何机械都不省功，故利用斜面运货物只省力不能省功，故C错误；D、天舟一号发射用液氢做燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的氢时，可以释放出更多的热量，故D错误．故选A．4．（3分）如图所示，下列关于光学现象的描述正确的是（）A．图甲：小孔成像是光的直线传播形成的倒立缩小的虚像B．图乙：配戴凹透镜可以矫正近视眼C．图丙：光的色散是由光的反射形成的，说明白光是复色光D．图丁：凸透镜上成了清晰的像，则此时光屏上成的像为倒立放大的实像，人们应用此原理制造了幻灯机【解答】解：A、小孔成的像是由实际光线形成的，可以用光屏接收到，符合实像的特征，不是虚像，故A错误；B、近视是因为晶状体曲度过大，折光能力太强使像成在视网膜前面，用凹透镜矫正，故B正确；C、光的色散是由光的折射形成的，说明白光是复色光，故C错误；D、由图丁知，凸透镜成像时，u＞v，在另一侧光屏上得到一个倒立、缩小的实像．应用于照相机，故D错误．故选B．5．（3分）下列有关能源与信息技术的说法正确的是（）A．太阳能是一种既无污染又取之不尽的可再生能源，应大力开发利用B．倒车雷达是利用电磁波的反射来确定障碍物位置的C．电磁波的波长越长，波速越慢D．人们利用核裂变技术制造了原子弹和氢弹【解答】解：A、太阳能能够源源不断地从自然界获得，可重复利用，是可再生能源，应大力开发利用．故A正确；B、汽车上倒车雷达是利用超声波传递信息的，不是利用电磁波．故B错误；C、不同波长的电磁波频率也不同，但传播速度都是相同的，在真空中为3×108m/s．故C错误；D、氢弹是利用轻核的聚变制成的；原子弹是利用重核裂变的链式反应中，能在极短时间内释放出巨大能量的原理制成的．故D错误．故选A．6．（3分）如图所示，用力击打一摞棋子中的一个，该棋子飞出而上面的棋子落下．以下说法正确的是（）A．击打前，最上面的棋子所受的重力和支持力是一对平衡力B．击打出去的棋子能飞得很远是因为受到惯性作用C．棋子被击打出去是因为力可以改变物体的形状D．最下面的棋子所受的压力和支持力是相互作用的力【解答】解：A、击打前，最上面的棋子所受的重力和支持力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力．故A正确；B、击打出去的棋子能飞得很远是因为棋子具有惯性，但惯性不是力，不能说受到惯性作用．故B错误；C、棋子被击打出去是因为力可以改变物体的运动状态．故C错误；D、最下面的棋子所受的压力和支持力是作用在同一个物体上的两个力，且大小不相等，不是相互作用的力．故D错误．故选A．7．（3分）以下说法中错误的是（）A．台风掀开屋顶的瓦是因为屋外空气流速快，压强大，屋内空气的流速慢，压强小B．将玻璃杯装满水后用硬纸片盖住，倒置过来，纸片不掉落、杯中的水不流出，证明了大气压的存在C．软包装饮料吸管一端做成尖形可以减小受力面积，增大压强D．高压锅容易将食物煮熟是因为用高压锅煮食物时锅内液体表面气压增大，液体沸点升高【解答】解：A、风刮过屋顶，屋顶上方的空气流动速度大，压强小；屋内空气流动速度小，压强大，屋顶受到向上的压强大于向下的压强，受到的向上的压力大于向下的压力，产生一个向上的压力差，将屋顶掀开，故A错误．B、图中纸片受到水对它向下的压强和外界大气压对它向上的压强，大气压强大于水对纸片向下的压强，所以纸片不会掉下来，故B正确；C、当压力一定时，受力面积越小，压强越大，所以软包装饮料吸管一端做成尖形，减小受力面积，增大压强，故C正确；D、液体沸点随气压的升高而升高，高压锅容易将食物煮熟是因为用高压锅煮食物时锅内液体表面气压增大，液体沸点升高，故D正确；故选A．8．（3分）如图所示，重为60N的物体在竖直向上大小为25N的拉力F的作用下，10s内匀速上升了1m．这一过程中，以下结论中错误的是（）A．绳子自由端上升3m B．重力做的功为60JC．拉力做功的功率为5W D．该动滑轮的机械效率为80%【解答】解：A、由图可知，n=3，绳子自由端移动的距离s=3h=3×1m=3m，故A正确；B、重力做功（有用功）：W有=Gh=60N×1m=60J，故B正确；C、拉力做的总功：W总=Fs=25N×3m=75J，拉力做功的功率：P===7.5W，故C错；D、滑轮组的机械效率：η==×100%=80%，故D正确．故选C．9．（3分）与的实物图对应的电路图是（）A．B．C．D．【解答】解：由实物电路图可知，电流从电源正极出发后，然后分成两条支路，一支流经电流表灯L1回到电源负极，另一支流经灯L2、开关再回到电源负极，即两灯并联，开关控制灯泡L 2，故电路图C与实物图相符．故选C．10．（3分）关于家庭电路和安全用电，下列说法正确的是（）A．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属B．控制家用电器的开关应与用电器串联且接在靠火线那一端C．移动插座上使用的用电器越多越好D．发现有人触电，应迅速用手拉触电人的手脱离电源【解答】解：A、使用测电笔时，手一定要接触笔尾的金属体；如果不用手指接触笔尾的金属体，就不会构成通路，测电笔就无法使用，故A错误；B、控制家用电器的开关应与用电器串联，火线先接入开关，再接入用电器，这样在断开开关时，能切断火线．故B正确；C、插座上连接使用的用电器越多，总功率越大，根据I=可知，插座的总电流越大，容易引起火灾，故C错误；D、当有人触电时，用手拉触电人的手，施救者也会触电，应该先切断电源或用干木棍将电线挑开，故D错误．故选B．11．（3分）升旗仪式上，杨校长手拿话筒慷慨陈辞，杨校长手上拿的是价值不菲的高级动圈式话筒．如图为该动圈式话筒照片．动圈式话筒是把声音转变为电信号的装置，当声波使金属膜片振动时，连接在膜片上的线圈（叫做音圈）随着一起振动，音圈在永久磁铁的磁场里振动，其中就产生感应电流（电信号），这个信号经放大后转变成声音．你认为能说明动圈式话筒工作原理的是图中的哪一个（）A．B．C．D．【解答】解：声波引起膜片振动，线圈和膜片是连在一起的，连在膜片上的线圈就一起振动，线圈在永久磁体的磁场里振动，切割磁感线产生感应电流，这就是电信号，因此应用了电磁感应的原理：A、通电导体的周围存在磁场，属于电流的磁效应，故A错误；B、是通电导体在磁场中受力运动，是电动机的原理图，故B错误；C、是电子继电器的工作原理图，属于电流的磁效应，故C错误；D、是电磁感应的原理图，故D正确．故选D．12．（3分）如图所示的电路中，电源电压保持不变，小灯泡L1、L2的电阻R1、R2不随温度的变化而变化．当开关S l、S2都闭合时，电流表的示数为0.5A，电压表的示数为10V；将电压表、电流表的位置互换，当开关S l断开、S2闭合，电流表的示数为0.2A．则以下结论正确的是（）A．小灯泡L2的电阻R2为50ΩB．电压表、电流表的位置互换后电压表的示数会变小C．电压表、电流表的位置互换后，L1的亮度比L2亮D．电压表、电流表的位置互换后，L1通电10秒钟产生的热量为8J【解答】解：（1）当开关S l、S2都闭合时，L1与L2并联，电流表测通过L1的电流，电压表测电源的电压，则电源的电压U=10V，因并联电路中各支路两端的电压相等，所以，由I=可得，L1的阻值：R1===20Ω；（2）将电压表、电流表的位置互换，当开关S l断开、S2闭合时，L1与L2串联，电压表测电源的电压，电流表测电路中的电流，因电源的电压不变，所以，电压表的示数仍为10V不变，故B错误；此时电路中的总电阻：R===50Ω，因为串联电路中总电阻等于各分电阻之和，所以，L2的阻值：R2=R﹣R1=50Ω﹣20Ω=30Ω，故A错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，L2的阻值较大，实际功率较大，灯泡较亮，故C错误；L1通电10秒钟产生的热量：Q1=I2R1t=（0.2A）2×20Ω×10s=8J，故D正确．故选D．二、填空题（本大题共4小题，每空2分，共16分）13．（4分）身高1.8m的小明同学站在平面镜前，平面镜高1.2m，则小明同学看到镜中的自己高 1.8m．以下材料中属于导体的是C：（只填序号）A．陶瓷B．塑料C．铜D．干木材．【解答】解：小明的身高是 1.8m，由平面镜成像的特点可知，该同学在平面镜中的像高也是1.8m．铜容易导电，所以是导体；陶瓷、塑料、干木材不容易导电，是绝缘体；故选C．故答案为：1.8；C．14．（4分）如图所示是电阻甲和乙的U﹣I图象，则甲的电阻为20Ω；甲、乙串联在电路中，当电路中的电流为0.2A时，甲乙两端的总电压为6V．【解答】解：由图象可知，甲的U﹣I图象是正比例函数图象，则甲为定值电阻，甲、乙串联在电路中，当电路中的电流为0.2A时，因串联电路中各处的电流相等，所以通过甲乙的电流均为0.2A时，由图象可知，甲两端的电压U甲=4V，乙两端的电压U乙=2V，由I=可得，甲的电阻：R甲===20Ω；因串联电路中总电压等于各分电压之和，所以，甲乙两端的总电压：U=U甲+U乙=4V+2V=6V．故答案为：20；6．15．（4分）国产大飞机C919于2017年5月5日14时左右在浦东机场首飞成功，大飞机C919起飞时相对于地面，它是运动的（选填“运动的”或“静止的”）；起飞离开地面时它的机械能增加（选填“增加”“减少”或“不变”）【解答】解：大飞机C919起飞时相对于地面的位置不断升高，所以大飞机相对于地面是运动的；起飞离开地面时，质量不变，速度增大，动能增大；高度增大，重力势能增大．因为机械能=动能+势能，所以机械能增大．故答案为：运动的；增加．16．（4分）如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F 的作用，其F﹣t和V﹣t图象分别如乙、丙所示，由图象可知，当物体在4﹣﹣6s通过的路程是4m；当t=3s时，物体受到的摩擦力是5N．【解答】解：（1）由图丙可知，4s～6s内物体做匀速直线运动的速度v=2m/s，由v=可得行驶的距离：s=vt=2m/s×2s=4m；（2）由丙图知在4s﹣6s内，物体做匀速直线运动，处于平衡状态，由乙图知此时拉力F=5N，由平衡条件得摩擦力f=F=5N；在t=3s时物体做加速运动，物体受到滑动摩擦力作用，在加速度的情况下，由于压力和接触面的粗糙程度不变，故滑动摩擦力不变，仍与做匀速直线运动时摩擦力相等，因此在t=3s时，物体受到的摩擦力为5N．故答案为：4；5．三、作图题（本大题共2小題.每小期3分，共6分．）17．（3分）画出图中入射光线对应的折射光线．【解答】解：平行于主光轴的光线经凹透镜折射后，其折射光线的反向延长线过焦点；延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴，如图所示：18．（3分）请在图中根据磁感线的方向标出通电螺线管的“N极”，电源“+”极，小磁针“S极”．【解答】解：由磁感线的指向可知电磁铁右侧为N极，左侧为S极；则由右手螺旋定则可得电流由左侧流入，即电源左侧正极．小磁针所在位置磁感线向左，则小磁针的左侧为N极．故答案如图：四、实验探究題（本大题共3小题.每空2分.共24分）19．（6分）在探究“冰熔化时温度的变化规律”实验中：（1）为了使试管中的冰受热均匀，且便于记录各时刻的温度值，小明应选用乙（填“甲”或“乙”）装置来进行实验．（2）如图丙所示，是小明根据实验数据作出的加热时温度随时间变化的图象，分析图象可知，冰的熔点是0℃．通过实验可知，冰熔化过程中继续吸热但温度保持不变．（3）不考虑水的蒸发，由图丙中可知比热容C冰小于C水（填“大于”“小于””等于”）【解答】解：（1）利用水浴法加热，不但能使试管受热均匀，而且物质的温度上升速度较慢，便于及时记录各个时刻的温度，故应选择乙装置．（2）分析图象可知，冰在0℃时吸热温度保持不变，故冰的熔点是0℃；（3）由图知，相同时间内，冰温度升高的较快，根据Q=cm△t得c=，冰的比热容比水的比热容要小．故答案为：（1）乙；（2）0；（3）小于．20．（8分）小明同学为了测量液体A 的密度，进行了如下实验：。
1.电磁感应---涡旋电场
1电磁感应-----涡旋电场18. (19年海淀期末)（12分）麦克斯韦的电磁场理论告诉我们：变化的磁场产生感生电场，该感生电场是涡旋电场；变化的电场也可以产生感生磁场，该感生磁场是涡旋磁场。
（1）如图22所示，在半径为r 的虚线边界内有一垂直于纸面向里的匀强磁场，磁感应强度大小随时间的变化关系为B =kt （k >0且为常量）。
将一半径也为r 的细金属圆环（图中未画出）与虚线边界同心放置。
①求金属圆环内产生的感生电动势ε的大小。
②变化的磁场产生的涡旋电场存在于磁场内外的广阔空间中，在与磁场垂直的平面内其电场线是一系列同心圆，如图23中的实线所示，圆心与磁场区域的中心重合。
在同一圆周上，涡旋电场的电场强度大小处处相等。
使得金属圆环内产生感生电动势的非静电力是涡旋电场对自由电荷的作用力，这个力称为涡旋电场力，其与电场强度的关系和静电力与电场强度的关系相同。
请推导金属圆环位置的涡旋电场的场强大小E 感。
（2）如图24所示，在半径为r 的虚线边界内有一垂直于纸面向里的匀强电场，电场强度大小随时间的变化关系为E=ρt （ρ>0且为常量）。
①我们把穿过某个面的磁感线条数称为穿过此面的磁通量，同样地，我们可以把穿过某个面的电场线条数称为穿过此面的电通量。
电场强度发生变化时，对应面积内的电通量也会发生变化，该变化的电场必然会产生磁场。
小明同学猜想求解该磁场的磁感应强度B 感的方法可以类比（1）中求解E 感的方法。
若小明同学的猜想成立，请推导B 感在距离电场中心为a （a<r ）处的表达式，并求出在距离电场中心2r 和2r 处的磁感应强度的比值B 感1：B 感2。
②小红同学对上问通过类比得到的B 感的表达式提出质疑，请你用学过的知识判断B 感的表达式是否正确，并给出合理的理由。
18. （12分）（1）①根据法拉第电磁感应定律得2π)r k S tBt S B t Φ=∆∆=∆⋅∆=∆∆=(ε （2分） ②在金属圆环内，非静电力对带电量为-q 的自由电荷所做的功W 非=qE 感·2πr 根据电动势的定义W qε=非解得感生电场的场强大小22πkrt r ΦE =∆∆=感 （4分）（2）①类比（1）中求解E 感的过程，在半径为R 处的磁感应强度为tR ΦB e∆∆=2π感 在R=a 时，2πa E Φe =，解得2aB ρ=感在R=2r 时， 21)2π(r E Φe =，解得4r B ρ感1= 将R=2r 时， 22πr E Φe =，解得4rB ρ感2=所以11B B 感1感2= （4分） ② 上问中通过类比得到的B 感的表达式不正确；因为通过量纲分析我们知道：用基本物理量的国际单位表示tR ΦB e∆∆=2π感的导出单位为24kg m A s ⋅⋅ ；又因为F B IL =，用基本物理量的国际单位表示F B IL =的导出单位为2kgA s⋅。
最新西城区-2017高三物理二模试题及答案
13．关于α、β、γ三种射线，下列说法正确的是A ．α射线是带负电的高速电子流B ．β射线是带正电的高速粒子流C ．γ射线是能量很高的电磁波D ．α、β、γ三种射线都是高速运动的带电粒子流14．对一定质量的气体，忽略分子间的相互作用力。
当气体温度升高时，下列判断正确的是A ．气体的内能不变B ．气体分子的平均动能增大C ．外界一定对气体做功D ．气体一定从外界吸收热量15．某静电场的电场线分布如图所示，P 、Q 为该电场中的两点。
下列说法正确的是A ．P 点场强大于Q 点场强B ．P 点电势低于Q 点电势C ．将电子从P 点移动到Q 点，电场力做正功D ．将电子从P 点移动到Q 点，其电势能增大 16．某交流发电机产生的感应电动势与时间的关系如图所示。
由图像可知A ．该交流电的周期为4sB ．该交流电的频率为50HzC ．该交流发电机线圈转动的角速度为100π（rad/sD ．电动势的瞬时值与时间的关系为e =100sin50πt 17．应用物理知识分析生活中的常见现象，或是解释一些小游戏中的物理原理，可以使物理学习更加有趣和深入。
甲、乙两同学做了如下的一个小游戏，如图所示，用一象棋子压着一纸条，放在水平桌面上接近边缘处。
第一次甲同学慢拉纸条将纸条抽出，棋子掉落在地上的P 点。
第二次将棋子、纸条放回原来的位置，乙同学快拉纸条将纸条抽出，棋子掉落在地上的A ．第二次棋子的惯性更大B ．第二次棋子受到纸带的摩擦力更小C ．第二次棋子受到纸带的冲量更小D ．第二次棋子离开桌面时的动量更大18．在银河系中，双星的数量非常多，冥王星和它的卫星卡戎就是一对双星。
所谓双星就是两颗相距较近的星球，在相互间万有引力的作用下，绕连线上某点做匀速圆周运动。
如图所示，两个质量不等的星球a 、b 构成一个双星系统，它们分别环绕着O 点做匀速圆周运动。
关于a 、b 两颗星的运动和受力，下列判断正确的是A ．向心力大小相等 PsB ．线速度大小相等C ．周期大小不相等D ．角速度大小不相等19．研究光电效应的电路如图所示，用蓝光、较强的黄光和较弱的黄光分别照射密封真空管中的金属极板K ，极板发射出的光电子在电路中形成的光电流I 与AK 之间的电压U 的关系图像如图乙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京市西城区2017年九年级模拟测试物理试卷一、单项选择题（下列各小题四个选项中只有一个选项符合题意。
共30分，每小题2分） 1．下列能源属于不可再生能源的是（ ） A ．水能B ．风能C ．潮汐能D ．煤炭2．在图1所示的四种现象中，属于光的反射现象的是（ ）3．下列措施中，可以加快蒸发的是（ ）A ．将湿毛巾放在阴凉处B ．用电吹风机吹湿头发C ．将新鲜的黄瓜装入塑料袋D ．将湿衣服堆放在盆中 4．下列说法正确的是（ ）A ．家庭电路总电流过大就是发生了短路B ．可以随意靠近高压带电体C ．高于36V 的电压对人体是安全的D ．中国家庭用电的频率为50Hz5．如图2所示的四个实例中，目的是为了减小摩擦的是（ ）6．下列说法正确的是（ ）A ．只有正电荷的定向移动才形成电流B. 原子是由原子核和核外电子组成 C ．电路两端有电压，电路中就有电流D. 原子核不带电荷，电子带负电荷7．下列（加“•”）物质在物态变化中放热的是（ ） A ．湖．水．表面结冰 B ．盘子里的水．晾干 C ．铁块．．化成铁水 D ．衣柜里的樟脑球．．．变小轮滑鞋底装有滚轮 图2AB C D旅游鞋底有花纹浴室脚垫凹凸不平防滑地砖表面较粗糙图1鸽子在沙滩上形成影子DC 桥在水中形成“倒影”B放大镜把文字放大雨后天空中出现彩虹A8．下列说法中正确的是（ ）A ．固体很难被压缩，说明组成固体的大量分子之间没有间隙B ．长期压在一起的铅板和金板能互相渗入，这属于熔化现象C ．组成物质的分子之间相互作用的引力和斥力是同时存在的D ．大风刮得尘土飞扬，这说明分子在不停地做无规则运动9．下列实例中，关于做功的说法正确的是（ ）A ．小强推车走上倾斜的坡道，地面的支持力对车做了功B ．小明用气筒打气，向下按压活塞，压力对活塞做了功C ．小亮向上抛出排球后，推力对空中运动的排球做了功D ．小丽背着书包站立等车，支持力对书包做了功10．下列估测中，最接近实际的是（ ） A ．北京冬季最低气温约为0℃B ．一瓶550ml 矿泉水的质量约为2kgC ．普通人步行10m 所用时间约为1minD ．中学生课桌的桌面长度约为0.6m11．如图3所示的流程图可以说明单缸四冲程汽油机的一个工作循环和涉及的主要能量转化情况，下列关于图中①②③④的补充正确的是（ ）A ．①压缩冲程②机械能转化为内能③做功冲程④内能转化为机械能B ．①做功冲程②内能转化为机械能③压缩冲程④机械能转化为内能C ．①压缩冲程②内能转化为机械能③做功冲程④机械能转化为内能D ．①做功冲程②机械能转化为内能③压缩冲程④内能转化为机械能12．中国“蛟龙”号载人潜水器可以潜入深海7000多米，已知不同深度的海水密度不同。
下列说法中正确的是（ ）A ． “蛟龙”号在下潜过程中，它所受海水的浮力不变B ． “蛟龙”号在上浮过程中，它所受海水的压强逐渐变大C ． “蛟龙”号在海下悬停时，它所受海水压力的合力等于它的总重D ． “蛟龙”号漂浮在海面时，它所受海水向上的压力大于它的总重图3吸气冲程排气冲程（①） （②）（③） （④）图5甲F 1G 1 乙F 2G 2 13．图4是小娟家电吹风的简化电路图。
其中R 1、R 2是发热电阻丝，M 是电动机，S 2为三档旋钮开关。
开关S 1闭合后，S 2与不同触点连接，可以使电吹风处于冷风档、温风档、热风档三种不同工作状态。
则下列判断正确的是（ ）A ．开关S 1闭合，S 2接1、2时，是温风档B ．开关S 1闭合，S 2接2、3时，是冷风档C ．开关S 1闭合，S 2接3、4时，是热风档D ．开关S 1闭合，S 2接2、3时，是热风档14．两个灯泡L 1、L 2分别标有“6V 2A ”和“9V 1A ”字样。
若不考虑温度对灯丝电阻的影响，且两灯的实际电功率均不得超过其额定电功率，则下列说法正确的是（ ） A ．两灯并联时，干路电流最大值为3AB ．两灯串联时，总电压最大值为15VC ．两灯并联时，总功率最大值为21WD ．两灯串联时，L 1的功率最大值为3W15．将规格完全相同的动滑轮，用绳子绕成甲、乙两个滑轮装置，如图5所示。
使用甲、乙两个装置分别匀速提升重力为G 1和G 2的两个物体，升高相同的高度。
绳自由端施加竖直向上的拉力分别为F 1和F 2，甲、乙两装置的机械效率分别为η甲和η乙。
已知：G 1﹥G 2，F 1﹥F 2，则下列判断正确的是（ ） A ．η甲可能大于η乙 B ．η甲一定大于η乙C ．η甲一定等于η乙D ．η甲一定小于η乙二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。
共8分，每小题2分。
每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分） 16．下列说法中正确的是（ ）A. 老花镜对光线有会聚作用B ．反射光线在入射光线和法线所决定的平面内C ．一束太阳光可以通过三棱镜分解为不同的色光D ．人离平面镜越远，人在平面镜中所成的像就越小 17．关于磁现象，下列说法中正确的是（ ）A ．磁悬浮列车能悬浮是利用了磁极间的相互作用B ．导体在磁场中运动，就会产生感应电流C ．电动机能够把电能转化为机械能D ．奥斯特实验说明了磁可以生电图41S 1S R 2R 1M～220V2 3 4S 218．中国北京—张家口2022年将共同主办第24届冬季奥运会。
如图6所示，是我国运动员在往届冬奥会上参加不同比赛项目时顽强拼搏的英姿。
下列说法中正确的是（ ）A ．甲图中：速度滑冰运动员在水平冰道上加速冲刺的过程中，她受到的是平衡力B ．乙图中：自由滑雪空中技巧运动员在空中加速下落过程中，他的重力做功变快C ．丙图中：运动员将冰壶推出，冰壶在冰面上滑行过程中所受摩擦力逐渐变大D ．丁图中：花样滑冰运动员在冰面上沿曲线滑行，她所受合力不等于零19．如图7所示，游乐场中，从高处A 到水面B 处有两条长度相等的光滑轨道。
体重不同的甲、乙两小孩沿着不同轨道同时从A 处自由滑向B 处，若不计空气阻力，下列说法中正确的是 A ．甲、乙在下滑过程中所受重力做功相等（ ）B ．甲从A 到B ，重力势能一定减小C ．甲、乙在下滑过程中机械能守恒D ．甲、乙到达B 点时的动能相同三、实验选择题（下列各小题均有四个选项，其中只有一个选项符合题意。
共20分，每小题2分） 20．如图8所示，通电螺线管的N 极在它的（ ）A ．左端B ．中间C ．右端D ．无法确定21．如图9所示，体温计的示数为（ ）A ．8.1℃B ．38.0℃C ．38.1℃D ．38.2℃22．使用如图10所示的滑轮组提升重物，最省力的绕线方式承重绳为（ ）A ．两段B ．三段C ．四段D ．五段图10图6甲乙丙丁图8图9℃图7甲AB乙23．在探究某种物质的熔化规律时，小刚记录的实验数据如下表所示，下列说法正确的是（ ）A ．该物质属于非晶体B ．该物质的温度达到46℃时，其状态是液态C ．将50℃的该物质放在教室里，它会逐渐凝固D ．将装有该物质的试管放在48℃的温水中，该物质会逐渐熔化24．小明触摸自己家的电冰箱门时，手“麻”了一下。
对于造成小明手“麻”的原因有四种猜想，你认为其中合理的猜想是（ ）A ．火线断路B ．火线的绝缘破损，与电冰箱金属外壳接触C ．火线与零线短路D ．电冰箱的金属外壳接了地线25．小华根据实验数据绘制了如图11所示的四幅图像，其中对实验图像分析正确的是（ ）A ．图甲说明物体处于静止状态B ．图乙说明物体在做匀速直线运动C ．图丙说明物体所受重力与它的质量成正比D ．图丁说明物体的速度与它所受拉力成正比26．小军想判断一金属块的材质。
他先测得该金属块的体积为20cm 3。
再用调好的天平测量金属块的质量，天平平衡时右盘中的砝码质量及游码在标尺上的位置如图12所示。
他根据实验数据计算得到金属块的密度，通过查表可知此金属是（ ） A ．铝 B ．铁 C ．铜 D ．银加热时间/min 0 1 2 3 4 5 6 7 8 9 10 11 物质的温度/℃404244464848484848505152物质名称 密度ρ/（kg·m -3）铝 2.7×103 铁 7.9×103 铜 8.9×103 银10.5×103图1250g123 4 5gA B C D m /kg G /NF /Nv /(m·s ﹣1)图11 t /s s /mt /s v /(m·s ﹣1)27．小丽在做探究凸透镜成像规律的实验时，将焦距为10cm 的薄凸透镜固定在光具座上50cm 刻度线处，将点燃的蜡烛放置在光具座上20cm 刻度线处，移动光屏至65cm 刻度线处，烛焰在光屏上成清晰的像，如图13所示。
请结合此实验判断下列说法正确的是（ ） A ．图13所示的实验现象能够说明幻灯机的成像特点B ．保持凸透镜不动，若要在光屏上得到更大的清晰的像，应将蜡烛右移，光屏左移C ．保持凸透镜不动，若将点燃的蜡烛放在光具座35cm 刻度线处，移动光屏，在光屏上可呈现烛焰清晰的倒立缩小的像。
D ．保持凸透镜不动，若将点燃的蜡烛放在光具座80cm 刻度线处，将光屏放在光具座上透镜的左侧，移动光屏，在光屏上可呈现烛焰清晰的倒立缩小的像。
28．小强在实验室中利用仪器测量发现某LED 灯和白炽灯在正常工作时，两灯的亮度相同。
下表为该LED 灯和白炽灯的部分参数。
下列说法中正确的是（ ） A ．该LED 灯的额定电压为220V B ．该LED 灯正常工作时电流为2A C ．正常工作时，白炽灯的额定功率比LED灯大，因此白炽灯就更亮D ．该LED 灯与白炽灯对比，正常工作10h ，LED 灯比白炽灯节约电能0.88度29．在学习物理知识的过程中，我们也学到了许多科学研究方法，如：控制变量法、转换法、类比法、实验推理法和建立理想模型法等。
下列实例： ①用磁感线描述磁场； ②借助水压学习电压；③在实验事实的基础上，经过科学推理得出牛顿第一定律；④研究电磁铁的磁性强弱中用吸引大头针的个数来衡量磁性的强弱。
其中采用了“实验推理法”的是（ ）A ．①B ．②C ．③D ．④二种灯LED 灯白炽灯发光原理 二极管发光 钨丝高温发光 额定电压 24V 220V 响应时间10-9s10-3s额定功率12W100W0 102030405060708090100cm图13图16四、实验解答题（共30分，34、35、36、37（2）、38（2）题各2分；39题3分；40题4分；其他每空1分。
） 30．图14是一只两心壶及其内部结构，它有两个分隔开的空腔，同时两腔各开一个小孔，当壶中两个腔内都装上液体，用手指按住一个小孔时，由于 ，此腔内的液体就 ，另一未被堵住孔的腔内的液体可流出。
