机械制图讲义之第五章_组合体
第五章组合体的视图及尺寸标注5.1三视图的形成及其特性一、三视图的形成第一角画法：将物体置于第一分角内，并使其处于观察者与投影面之间而得到正投影的方法。
GB4458.1-84《机械制图—图样画法》规定，绘制机械图样时，机件的图形采用第一角画法。
视图：根据有关标准和规定，用正投影法所绘制出的物体的图形。
机件的视图是按GB4458.1-84的规定绘制的。
主视图：由前向后投射所得的视图，亦即机件的正面投影。
通常反映机件的主要形状特征，反映机件的长和高。
俯视图：由上向下投射所得的视图，亦即机件的水平投影。
反映机件的长和宽。
左视图：由左向右投射所得的视图，亦即机件的侧面投影。
反映机件的宽和高。
二、三视图的特性主视图反映机件的长和高；俯视图反映机件的长和宽；左视图反映机件的宽和高。
因此，三视图的特性：主、俯视图长对正；主、左视图高平齐；俯、左视图宽相等，且前后对应。
5.2形体分析和线面分析一、形体分析和线面分析的基本概念把物体或机件假象分解为若干基本形体或组成部分，然后一一弄清它们的形状、相对位置及连接方式，以利于顺利地进行绘制和阅读组合体的视图，这种思考和分析的方法称为形体分析法。
结合线、面的投影分析，如分析物体的表面形状、物体上面与面的相对位置、物体的表面交线，以便进行绘制和阅读这些局部的形状，这种思考和分析的方法称为线面分析法。
二、组合体的组合方式组合体按其组合方式，可分为叠加和切割（包括穿孔）两类。
叠加包括叠合、相切和相交等。
（一）、叠加1、叠合叠合指两基本体的表面互相重合。
但要注意到：当两个基本体除叠合处外，没有公共的表面时，在视图中两个基本体之间有分界线；当两个基本体除叠合处外，还具有互相连接的表面（平面或曲面）时，在视图中两个基本体之间没有分界线。
2、相切相切是指两个基本体的表面（平面与曲面或曲面与曲面）光滑过渡。
相切处不存在轮廓线，在视图上一般不画分界线。
3、相交相交1、切割2、穿孔当基本体被穿孔后，也会产生不同形状的截交线或相贯线。
机械制图-第五章组合体
支座的画图步骤a、b 支座的画图步骤c、d
二、切割型组合体的视图画法
切割型组合体的画图步骤
§5－3 组合体的尺寸标注
一、尺寸标注的基本要求 二、组合体的尺寸标注
1．带切口形体的尺寸标注
二、组合体的尺寸标注
1．尺寸齐全
定形尺寸 定位尺寸 总体尺寸
2．尺寸清晰
突出特征 相对集中 布局整齐
共面
共面
不共面
相切
相切
相交
相交
相交
1．共面
当两形体邻接表面共面时，在共面处不应有相邻表面 的分界线。
当两形体邻接表面不共面时，两形体的投影间应有线 隔开。
不画线
应画线
2．相切
当两形体邻接表面相切时，由于相切是光滑过渡，所 以切线的投影不画。
正确
不正确
圆柱面与半球面相切，其表面应是光滑过渡，切线的 投影不画。
组合体的尺寸标注示例
【例5－1】标注支座的尺寸。
画图步骤 尺寸标注
§5－4 读组合体视图的方法与步骤
一、读图的基本要领 二、读图的基本方法
一、读图的基本要领
1．几个视图联系起来读图
一个视图不能唯一确定物体形状的示例
两个视图不中线框和图线的含义
图5－20 视图中线框和图线的含义
第五章 组合体
§5－1 §5－2 §5－3 §5－4
组合体的组合形式与表面连接关系 画组合体视图的方法与步骤 组合体的尺寸标注 读组合体视图的方法与步骤
§5－1 组合体的组合形式与表面连接关系
一、组合体的组合形式 二、组合体中相邻形体表面的连接关系
一、组合体的组合形式
叠加型
综合型
切割型
二、组合体中相邻形体表面的连接关系
机械制图第五章 轴测图
一、轴测图的形成
将物体连同其参考直角坐标系，沿不平行任一坐标面的 方向，用平行投影法投射在单一投影面上所得到的图形称 为轴测投影或轴测图。
轴测图的形成
1）当投射方向S垂直于轴测投影面P时，所得图形称为正轴测图； 2）当投射方向S倾斜于轴测投影面P时，所得图形称为斜轴测图。
二、轴向伸缩系数和轴间角
第五章 轴测图
多面正投影图:是工程上应用最广的图形。 优点：能确切地表达物体形状大小，作图方便，度量性好。 缺点：立体感差。
轴测图：在生产中一般作为辅助图样。 优点：能同时反映物体长、宽、高三个方向尺度，其立体感
强。 缺点：作图麻烦，度量性差。
(a)
(b)
轴测图与多面正投影图
第一节 轴测图的基本知识
长方体的正等轴测图，如图(b)所示。
(b)
② 根据尺寸a，定出
小长方体与大长方体
的位置，然后根据c、 d、h画出小长方体正
等轴测图，如图(c)所 示。
(c)
③ 根据尺寸e，定出
三棱柱与大长方体的
位置，然后根据f画
出三棱柱的正等轴测 图，如图(d)所示。
(d)
④ 擦去多余作图线，加深后得如图(e)所示的 正等轴测图。
作物体的轴测图时，应首先选择画哪一种轴测图，接着 确定各轴向伸缩系数和轴间角。轴测图按表达清晰和作图 方便来绘制，一般Z轴常画成铅垂位置；物体的可见轮廓 应用粗实线画出，不可见轮廓一般不画，必要时才用细虚 线表示。
第二节 正等测轴测图
一、轴间角与轴向伸缩系数
轴间角 ：∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120° 三轴的轴向伸缩系数都相等，即p=q=r≈0.82 用简化伸缩系数（即p=q=r=1）画出的正等轴测图比原
将物体连同其参考直角坐标系，沿不平行任一坐标面的 方向，用平行投影法投射在单一投影面上所得到的图形称 为轴测投影或轴测图。
轴测图的形成
1）当投射方向S垂直于轴测投影面P时，所得图形称为正轴测图； 2）当投射方向S倾斜于轴测投影面P时，所得图形称为斜轴测图。
二、轴向伸缩系数和轴间角
第五章 轴测图
多面正投影图:是工程上应用最广的图形。 优点：能确切地表达物体形状大小，作图方便，度量性好。 缺点：立体感差。
轴测图：在生产中一般作为辅助图样。 优点：能同时反映物体长、宽、高三个方向尺度，其立体感
强。 缺点：作图麻烦，度量性差。
(a)
(b)
轴测图与多面正投影图
第一节 轴测图的基本知识
长方体的正等轴测图，如图(b)所示。
(b)
② 根据尺寸a，定出
小长方体与大长方体
的位置，然后根据c、 d、h画出小长方体正
等轴测图，如图(c)所 示。
(c)
③ 根据尺寸e，定出
三棱柱与大长方体的
位置，然后根据f画
出三棱柱的正等轴测 图，如图(d)所示。
(d)
④ 擦去多余作图线，加深后得如图(e)所示的 正等轴测图。
作物体的轴测图时，应首先选择画哪一种轴测图，接着 确定各轴向伸缩系数和轴间角。轴测图按表达清晰和作图 方便来绘制，一般Z轴常画成铅垂位置；物体的可见轮廓 应用粗实线画出，不可见轮廓一般不画，必要时才用细虚 线表示。
第二节 正等测轴测图
一、轴间角与轴向伸缩系数
轴间角 ：∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120° 三轴的轴向伸缩系数都相等，即p=q=r≈0.82 用简化伸缩系数（即p=q=r=1）画出的正等轴测图比原
机械制图第五章-轴测图
5.2.2 平面立体正等测图的画法
•
画平面立体轴测图的基本方法是坐标法，即根据立体 表面上各顶点的坐标值作出它们的轴测投影，连接各顶点， 完成平面立体的轴测图。立体表面上平行于坐标轴的轮廓 线可在该线上直接量取尺寸。根据不同立体的形状特点， 还要灵活运用叠加、切割等不同的作图方法。
【例5-1】根据正投影图绘制正六棱柱 的正等测图。
•
用平行投影法将物体和确定该物体空间位置 的直角坐标系按选定的投影方向S一起投射到投影 面P上，即可得到轴测投影图，简称轴测图，投影 面P称为轴测投影面。
为使轴测图具有较好 的直观性，投射方向不应平行 于坐标轴和坐标面。选择轴测图的投 影方向时一般从两个方面来考虑 一是作图简便，二是 直观性好。
5.1.2 轴间角和轴向伸缩系数
③ 用菱形四心法画两端面圆的轴测投 影——椭圆；
④ 画两椭圆的公切线；擦除多余线条， 加深图线。
• （2）圆台的正等测画法
① 圆台的正投影图； ② 用菱形四心法画两 ③ 画两椭圆的公切线； 端面圆的轴测投影—— 擦除多余线条，加深图 椭圆； 线
。
• （3）圆角的正等测画法
① 作出长方体的正等测图， ② 自1、2两点沿棱线分别截 取半径R，得3、4、5、6这4 标出1、2两个角点； 点，过此4点分别作各棱线的 垂线，得交点O1及O2；
第5章 轴测图
5.1 5.2 5.3 轴测投影的基本知识 正等轴测图 斜二测图
【学习目标】
了解轴测投影的基本知识。 掌握正等轴测图的形成、平面立 体及回转体正等测图的画法。 掌握斜二测图的形成及画法。
5.1 轴测投影的基本知识
• 5.1.1 轴测投影的形成
• 5.1.2 轴间角和轴向伸缩系数 • 5.1.3 轴测投影的特性 • 5.1.4 轴测图的分类
机械制图第五章习题答案 ppt课件

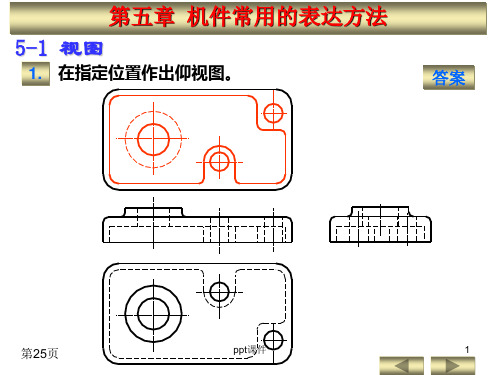

3. 把主视图画成局部剖视图。
答案
第27页
ppt课件
12
第五章 机件常用的表达方法
5-2 剖视图
4. 分析图中的错误，作出正确的剖视图。
答案
第27页
ppt课件
13
第五章 机件常用的表达方法
5-2 剖视图
5. 把主视图、俯视图画成局部剖视图。
答案
第27页
ppt课件
14
第五章 机件常用的表达方法
5-2 剖视图
答案
Φ72
10
A
A
100 10 12
170 20
Φ20 10
Φ40
120
4xΦ10 Φ16 6
第31页 R80
A—A
B
4xΦ10
40
R10 32
60 140
ppt课件
32
未注圆角R2-R4
28
第六章 机件常用的表达方法
6-4 绘制A3图纸——机件表达方法
4.
170 84
4xΦ10 8
R89 32
16
ppt课件
20
第五章 机件常用的表达方法
5-3 断面图
3. 作B-B、A-A断面图。
答案
A—A
B
BΦ
Φ
第29页
B—B
A
A
ppt课件
21
第五章 机件常用的表达方法
5-3 断面图
4. 作出下面槽钢和丁字钢的重合断面图，并进行必
答案
要标注。
第29页
ppt课件
22
第六章 机件常用的表达方法
6-4 绘制A3图纸——机件表达方法
5-2 剖视图
6. 作A-A剖视图。
机械制图之第五章-轴侧视图及投影
10
25
16
8
Y
X
36
O
O
8
O X
X
20
Y
Z
O Y
25
Z
Z
18
10
25
16
8
16
Y
X
36
O
O
O X
20
Y
8
36
18
10
20
25
16
3、叠加法
步骤：逐个部分进行叠加
例5：
例6：
24 Z
Z
6
6
28
20
X
32
O
O
X
O
8
Z Y
O
24
Y X
Y
24 Z
Z
6
6
28
20
X
32
O
O
X
O
8
Z Y
24
X Y
O Y
投影面 Z1
O1 X1
Y1
▲ 用斜投影法 ▲ 不改变物体与投影面的相对位置（物体正放）
一、轴向伸缩系数和轴间角
投影线方向 轴向伸缩系数
特
轴间角
性
投影线与轴测投影面倾斜
p = r = 1 ，q = 0.5
1:1
1:1
Z1 X1 1:1 O1 45°
Y1 X1 1:1 45°
O1
Y1
Z1
X1O1Z1 = 90°，X1O1Y1 = Y1O1Z1 = 135°
边长为L的正 方形的轴测图
二、平行于各坐标面的圆的画法
☆ 平行于V面的圆仍为圆，反映实形。
☆ 平行于H面的圆为椭圆，长轴对O1X1轴 偏转7°， 长轴≈1.06d, 短轴≈0.33d。
机械制图第五章 尺寸与标注规范
尺寸排列要清晰，平行的尺寸应按“大尺寸在外，小尺 寸在内”的原则排列
对
不对
内 形 尺 寸 、 外 形 尺 寸 应 分 别 标 注 在 视图的两侧
好
不好
同轴回转体的直径，最好标注在 非圆的视图上。
好
不好
34
§5-3 零件图的尺寸标注
一）尺寸标注的合理性
1.正确选择尺寸基准 1）设计基准 用以确定零件在部件中的位置基准。
字前加注“□” 符号，或用a×a表示。
14
（8） 板状类零件
标注板状类零件的厚度时，可在尺寸数字前加符号“ t ”。
15
（9） 光滑过渡处
1）在光滑过渡处标注尺寸时，须用细实线将轮廓线延长， 从交点处引出尺寸界线。
2）当尺寸界线过于靠近轮廓线时，允许倾斜画出。
16
（10） 弦长及弧长
1）标注弧长时，应在尺寸数字左面加注符号“⌒ ”。 2）弦长及弧长的尺寸界线应平行于该弦的垂直平分线，
32
32
32
32 正确
错误
3
B. 线性尺寸数字的方向，一般应按上图所示方向注写，
并尽可能避免在图示30°范围内标注尺寸，无法避免
时应引出标注。
中心线断开
Φ1 0
C. 尺寸数字不可被任何图线 所通过，否则必须将该图
线断开。
4
(3)尺寸线
C1.5
尺寸界线 尺寸线
这些间距＞5毫米， 最好不超过10毫米。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在最能清晰 地反映该结构特征的视图上。
2
2.尺寸要素
（1）尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或对称 中心线处引出，也可用这些线代替。
第5章轴测图
由于平行于XOY、YOZ坐标面的圆的斜二测投影——椭圆的画法 比较繁琐，所以，当物体上除与XOZ坐标面平行的圆，还有其它圆 时，应避免选用斜二测图。 斜二测图的基本画法仍然是坐标法,利用坐标法画斜二测 图的方法与正轴测图相似。 在斜二测图中，由于XOZ坐标面平行于轴测投影面，所以 凡是平行于这个坐标面的图形，其轴测投影反映实形，这是斜 二测图的一个突出的特点。当物体只有一个方向有圆或单方向 形状复杂时，可利用这一特点，使其轴测图简单易画。
轴测图的缺点
轴测图的度量性差，作图复杂，因此在机械图样中只能作为辅助图样
（机工高职多学时）机械制图
第五章 轴测图
二、轴间角和轴向伸缩系数
轴测轴 直角坐标轴在轴测投影面上的投影 轴间角 轴测投影中，任意两根坐标轴在轴测投影面上的 投影之间的夹角 轴向伸缩系数 直角坐标轴的轴测投影的单位长度，与相应直角坐标 轴上的单位长度的比值 X、Y、Z轴的轴向伸缩系数，分别用p1、q1、r1表示，即 p1=O1X1/OX； q1=O1Y1/OY； r1=O1Z1/OZ
6.2.2 画轴测图的基本画法--坐标法 坐标法的一般步骤： 1）先根据物体形状的特点，选定适当的坐标轴；
2）再根据物体的尺寸坐标关系，画出物体上某些点
的轴测投影； 3）最后通过连接点的轴测投影作出物体上某些线和 面的轴测投影，从而逐步完成物体的轴测投影。
6.2 正等轴测图的画法
上一页
下一页
1．棱柱的正等测画法
例5-1 根据正六棱柱的两视图，画出其正等测
n
Z
1
m h
O
2 3
X
n
m
Y
（机工高职多学时）机械制图
第五章 轴测图
轴测图的缺点
轴测图的度量性差，作图复杂，因此在机械图样中只能作为辅助图样
（机工高职多学时）机械制图
第五章 轴测图
二、轴间角和轴向伸缩系数
轴测轴 直角坐标轴在轴测投影面上的投影 轴间角 轴测投影中，任意两根坐标轴在轴测投影面上的 投影之间的夹角 轴向伸缩系数 直角坐标轴的轴测投影的单位长度，与相应直角坐标 轴上的单位长度的比值 X、Y、Z轴的轴向伸缩系数，分别用p1、q1、r1表示，即 p1=O1X1/OX； q1=O1Y1/OY； r1=O1Z1/OZ
6.2.2 画轴测图的基本画法--坐标法 坐标法的一般步骤： 1）先根据物体形状的特点，选定适当的坐标轴；
2）再根据物体的尺寸坐标关系，画出物体上某些点
的轴测投影； 3）最后通过连接点的轴测投影作出物体上某些线和 面的轴测投影，从而逐步完成物体的轴测投影。
6.2 正等轴测图的画法
上一页
下一页
1．棱柱的正等测画法
例5-1 根据正六棱柱的两视图，画出其正等测
n
Z
1
m h
O
2 3
X
n
m
Y
（机工高职多学时）机械制图
第五章 轴测图
机械制图第五章 尺寸与标注规范
字前加注“□” 符号，或用a×a表示。
14
（8） 板状类零件
标注板状类零件的厚度时，可在尺寸数字前加符号“ t ”。
15
（9） 光滑过渡处
1）在光滑过渡处标注尺寸时，须用细实线将轮廓线延长， 从交点处引出尺寸界线。
2）当尺寸界线过于靠近轮廓线时，允许倾斜画出。
16
（10） 弦长及弧长
1）标注弧长时，应在尺寸数字左面加注符号“⌒ ”。 2）弦长及弧长的尺寸界线应平行于该弦的垂直平分线，
当弧较大时，尺寸界线可沿径向引出。
17
（11） 球面
标注球面直径或半径时，应在“Φ”或“R”前面加 注符号“S”。对标准件，轴或手柄的前端，在不引起误 解的情况下，可以省略符号“S” 。
18
（12）斜度和锥度
1）斜度和锥度的标注，其符号应与斜度和锥度的方向 一致。
2）符号的线宽为h/10。
19
§5-2 组合体的尺寸标注
1. 标注正确——尺寸标注符合国家标准的规 定，即严格遵守国家标准《机械制图》 (GB4458.4-84)的规定。 2. 尺寸完整——尺寸标注完整，要能完全确 定出物体的形状和大小，不遗漏，不重复。 3. 布置清晰 ——尺寸标注要合理，安排要清 晰。
尺寸分类和尺寸基准
1. 尺寸基准 组合体的总长、总宽、总高尺寸。
。
将部件安装到机座上所需要的尺寸。
例如：球阀两侧管接头尺寸M36×2。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在最能清晰 地反映该结构特征的视图上。
2
2.尺寸要素
（1）尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或对称 中心线处引出，也可用这些线代替。
14
（8） 板状类零件
标注板状类零件的厚度时，可在尺寸数字前加符号“ t ”。
15
（9） 光滑过渡处
1）在光滑过渡处标注尺寸时，须用细实线将轮廓线延长， 从交点处引出尺寸界线。
2）当尺寸界线过于靠近轮廓线时，允许倾斜画出。
16
（10） 弦长及弧长
1）标注弧长时，应在尺寸数字左面加注符号“⌒ ”。 2）弦长及弧长的尺寸界线应平行于该弦的垂直平分线，
当弧较大时，尺寸界线可沿径向引出。
17
（11） 球面
标注球面直径或半径时，应在“Φ”或“R”前面加 注符号“S”。对标准件，轴或手柄的前端，在不引起误 解的情况下，可以省略符号“S” 。
18
（12）斜度和锥度
1）斜度和锥度的标注，其符号应与斜度和锥度的方向 一致。
2）符号的线宽为h/10。
19
§5-2 组合体的尺寸标注
1. 标注正确——尺寸标注符合国家标准的规 定，即严格遵守国家标准《机械制图》 (GB4458.4-84)的规定。 2. 尺寸完整——尺寸标注完整，要能完全确 定出物体的形状和大小，不遗漏，不重复。 3. 布置清晰 ——尺寸标注要合理，安排要清 晰。
尺寸分类和尺寸基准
1. 尺寸基准 组合体的总长、总宽、总高尺寸。
。
将部件安装到机座上所需要的尺寸。
例如：球阀两侧管接头尺寸M36×2。
（3）图中所注尺寸为零件完工后的尺寸。
（4）每个尺寸一般只标注一次，并应标注在最能清晰 地反映该结构特征的视图上。
2
2.尺寸要素
（1）尺寸界线
尺寸界线为细实线，并应由轮廓线、轴线或对称 中心线处引出，也可用这些线代替。
5.机械制图第五章基本体的三视图
第五章
机 械
制 图
基本体的三视图
程叶新
§5-1 基本体的概念
基本体
最简单的几何形体。
平面体
每个表面都是平面
曲面体
至少有一个表面是曲面
棱柱
棱锥
圆柱
圆锥
圆球 圆环
§5-2 平面体的三视图
§5-2-1 棱柱的三视图
棱柱的定义：
有两个互相平行的平面，其余各 平面都是平行四边形，由这些平面 所围成的几何体叫做棱柱。
如图，圆柱的三个面都是特殊位置面，上平面和下平面是水平面， 圆柱面是铅垂面，在投影上都有积聚。在有积聚性的投影上，这些面上 点的投影根据“长对正、高平齐、宽相等”的投影规律可直接画出，且 点的投影为可见。（具体画法见后面的演示）
圆柱表面点的投影
（d’）
（d”） a”
a’
b’ c’ （c） d c” b”
（d’）
（c’）
c”
d
（c） b a
Hale Waihona Puke 三棱锥的三视图从 上 向 下 看
V 主视图
W 左视图
H 俯视图
§5-2-2-1 棱锥表面点的投影
棱锥的侧表面有一般位置面。 一般位置面对三个投影面都倾斜，三个 投影都是类似性线框，在投影上没有积聚， 其表面点的投影需运用辅助线的方法求得。 辅助线的方法有两种： 1、素线法 2、平行线法
素线法 棱锥的侧面是无数条素线构成的，棱 锥侧面上任意一点必然在其中的某一条素 线上，要作出该点的投影，先作出这条素 线的投影，然后根据投影规律，将点的投 影画至该素线的同面投影上即可。
正圆锥表面点的投影
b’ a’ （c”） （c’）
（b”）
a”
c
机 械
制 图
基本体的三视图
程叶新
§5-1 基本体的概念
基本体
最简单的几何形体。
平面体
每个表面都是平面
曲面体
至少有一个表面是曲面
棱柱
棱锥
圆柱
圆锥
圆球 圆环
§5-2 平面体的三视图
§5-2-1 棱柱的三视图
棱柱的定义：
有两个互相平行的平面，其余各 平面都是平行四边形，由这些平面 所围成的几何体叫做棱柱。
如图，圆柱的三个面都是特殊位置面，上平面和下平面是水平面， 圆柱面是铅垂面，在投影上都有积聚。在有积聚性的投影上，这些面上 点的投影根据“长对正、高平齐、宽相等”的投影规律可直接画出，且 点的投影为可见。（具体画法见后面的演示）
圆柱表面点的投影
（d’）
（d”） a”
a’
b’ c’ （c） d c” b”
（d’）
（c’）
c”
d
（c） b a
Hale Waihona Puke 三棱锥的三视图从 上 向 下 看
V 主视图
W 左视图
H 俯视图
§5-2-2-1 棱锥表面点的投影
棱锥的侧表面有一般位置面。 一般位置面对三个投影面都倾斜，三个 投影都是类似性线框，在投影上没有积聚， 其表面点的投影需运用辅助线的方法求得。 辅助线的方法有两种： 1、素线法 2、平行线法
素线法 棱锥的侧面是无数条素线构成的，棱 锥侧面上任意一点必然在其中的某一条素 线上，要作出该点的投影，先作出这条素 线的投影，然后根据投影规律，将点的投 影画至该素线的同面投影上即可。
正圆锥表面点的投影
b’ a’ （c”） （c’）
（b”）
a”
c
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3．善于构思物体的形状
二、读图的基本方法
1、形体分析法
用形体分析法读图
【例5－2】已知支撑的主、左视图，补画俯视图。
解题步骤
2.面形分析法 （1）分析面的形状
倾斜于投影面的截面的投影为类似形
【例5－3】已知压板的主、俯视图，补画左视图。
（2）分析面的相对位置
【例5－4】已知架体的主、俯视图，补画左视图。
切割型组合体的画图步骤
§5－3 组合体的尺寸标注
一、尺寸标注的基本要求 正确 齐全 清晰 二、组合体的尺寸标注
1．带切口形体的尺寸标注
2．常见简单形体结构的尺寸标注
二、组合体的尺寸标注
1．尺寸齐全
定形尺寸 定位尺寸 总体尺寸
2．尺寸清晰
突出特征 相对集中 布局整齐
组合体的尺寸标注示例
第五章 组合体
§5－1 组合体的组合形式与表面连接关系 §5－2 画组合体视图的方法与步骤 §5－3 组合体的尺寸标注 §5－4 读组合体视图的方法与步骤
§5－1 组合体的组合形式与表面连接关系
一、组合体的组合形式 二、组合体中相邻形体表面的连接关系
一、组合体的组合形式
叠加型
综合型
切割型
二、组合体中相邻形体表面的连接关系
3．相交
两形体相交时，其相邻表面必产生交线，在相交处应 画出交线的投影。
§5－2 画组合体视图的方法与步骤
一、叠加型组合体的视图画法 二、切割型组合体的视图画法
一、叠加型组合体的视图画法
1．形体分析 2．选择视图 3．画图步骤
支座的画图步骤a、b 支座的画图步骤c、d
二、切割型组合体的视图画法
【例5－1】标注支座的尺寸。
画图步骤 尺寸标注
§5－4 读组合体视图的方法与步骤
一、读图的基本要领 二、读图的基本方法
一、读图的基本要领
1．几个视图联系起来读图
一个视图不能唯一确定物体形状的示例
两个视图不能唯一确定物体形状的示例
2．明确视图中线框和图线的含义
图5－20 视图中线框和图线的含义
共面 不共面
相切
相交
1．共面
当两形体邻接表面共面时，在共面处不应有相邻表面 的分界线。
当两形体邻接表面不共面
应画线
2．相切
当两形体邻接表面相切时，由于相切是光滑过渡，所 以切线的投影不画。
正确
错误
圆柱面与半球面相切，其表面应是光滑过渡，切线的 投影不画。
两个圆柱面相切，当圆柱面的公共切平面垂直于投影 面时，应画出两个圆柱面的分界线。
解题步骤
【例5－5】补画三视图中的漏线。
解题步骤
