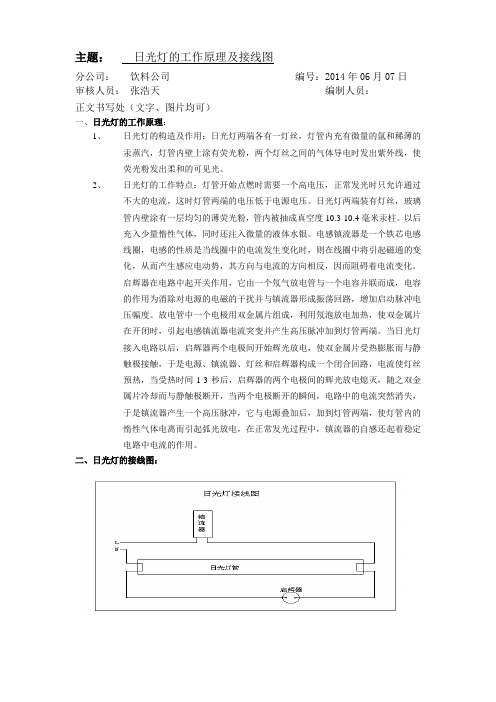

主题：日光灯的工作原理及接线图分公司：饮料公司编号：2014年06月07日审核人员：张浩天编制人员：正文书写处（文字、图片均可）一、日光灯的工作原理：1、日光灯的构造及作用：日光灯两端各有一灯丝，灯管内充有微量的氩和稀薄的汞蒸汽，灯管内壁上涂有荧光粉，两个灯丝之间的气体导电时发出紫外线，使荧光粉发出柔和的可见光。
2、日光灯的工作特点：灯管开始点燃时需要一个高电压，正常发光时只允许通过不大的电流，这时灯管两端的电压低于电源电压。
日光灯两端装有灯丝，玻璃管内壁涂有一层均匀的薄荧光粉，管内被抽成真空度10.3-10.4毫米汞柱。
以后充入少量惰性气体，同时还注入微量的液体水银。
电感镇流器是一个铁芯电感线圈，电感的性质是当线圈中的电流发生变化时，则在线圈中将引起磁通的变化，从而产生感应电动势，其方向与电流的方向相反，因而阻碍着电流变化。
启辉器在电路中起开关作用，它由一个氖气放电管与一个电容并联而成，电容的作用为消除对电源的电磁的干扰并与镇流器形成振荡回路，增加启动脉冲电压幅度。
放电管中一个电极用双金属片组成，利用氖泡放电加热，使双金属片在开闭时，引起电感镇流器电流突变并产生高压脉冲加到灯管两端。
当日光灯接入电路以后，启辉器两个电极间开始辉光放电，使双金属片受热膨胀而与静触极接触，于是电源、镇流器、灯丝和启辉器构成一个闭合回路，电流使灯丝预热，当受热时间1-3秒后，启辉器的两个电极间的辉光放电熄灭，随之双金属片冷却而与静触极断开，当两个电极断开的瞬间，电路中的电流突然消失，于是镇流器产生一个高压脉冲，它与电源叠加后，加到灯管两端，使灯管内的惰性气体电离而引起弧光放电，在正常发光过程中，镇流器的自感还起着稳定电路中电流的作用。
二、日光灯的接线图：。
OPL课件-日光灯的工作原理及接线图
立身以立学为先，立学以读书为本主题：日光灯的工作原理及接线图分公司：饮料公司编号：2014年06月07日审核人员：张浩天编制人员：正文书写处（文字、图片均可）一、日光灯的工作原理：1、日光灯的构造及作用：日光灯两端各有一灯丝，灯管内充有微量的氩和稀薄的汞蒸汽，灯管内壁上涂有荧光粉，两个灯丝之间的气体导电时发出紫外线，使荧光粉发出柔和的可见光。
2、日光灯的工作特点：灯管开始点燃时需要一个高电压，正常发光时只允许通过不大的电流，这时灯管两端的电压低于电源电压。
日光灯两端装有灯丝，玻璃管内壁涂有一层均匀的薄荧光粉，管内被抽成真空度10.3-10.4毫米汞柱。
以后充入少量惰性气体，同时还注入微量的液体水银。
电感镇流器是一个铁芯电感线圈，电感的性质是当线圈中的电流发生变化时，则在线圈中将引起磁通的变化，从而产生感应电动势，其方向与电流的方向相反，因而阻碍着电流变化。
启辉器在电路中起开关作用，它由一个氖气放电管与一个电容并联而成，电容的作用为消除对电源的电磁的干扰并与镇流器形成振荡回路，增加启动脉冲电压幅度。
放电管中一个电极用双金属片组成，利用氖泡放电加热，使双金属片在开闭时，引起电感镇流器电流突变并产生高压脉冲加到灯管两端。
当日光灯接入电路以后，启辉器两个电极间开始辉光放电，使双金属片受热膨胀而与静触极接触，于是电源、镇流器、灯丝和启辉器构成一个闭合回路，电流使灯丝预热，当受热时间1-3秒后，启辉器的两个电极间的辉光放电熄灭，随之双金属片冷却而与静触极断开，当两个电极断开的瞬间，电路中的电流突然消失，于是镇流器产生一个高压脉冲，它与电源叠加后，加到灯管两端，使灯管内的惰性气体电离而引起弧光放电，在正常发光过程中，镇流器的自感还起着稳定电路中电流的作用。
二、日光灯的接线图：。
日光灯电子整流器电路工作原理及13种电路图课件【新版】
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表1I原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
日光灯电路见图
日光灯电路见图。
启辉器的作用，就是先连通，然后突然断开，使镇流器产生高电压，击穿荧光灯中“潘宁”气体，使灯管亮。
灯亮后，启辉器就没用了。
所以，可以用一根导线将启辉器两端短接一下，然后迅速断开，使日光灯点亮。
因为灯亮了，启辉器没用了，所以可以取下来。
去点亮另一个同类型的灯。
提高功率因数也见图。
图中(A)是并联电容示意图，(B)是未接电容时的电流、电压，(C)是接入电容后改善功率因数图解：流过电容的电流IC超电源电压V0为90°，如果选用合适的电容，使的IC和IL的合成电流IO与VO的相位基本相同，那么IO减小，达到提高功率因数目的。
启辉器就是一个“断开-接通-断开”的开关，所以可用导线代替。
具体说，1，没开灯时，启辉器是断开的。
2，一开灯，启辉器因辉光放电，双金属片发热弯曲而导通。
3，因为双金属片导通了，没有了辉光放电，双金属片冷却恢复原状，又断开了。
要提高日光等的功率因数，应在电源两端加接电容器，例如，40W的日光灯用4.75微法的油浸纸介电容。
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器？由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介：D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1UI灯管UI灯管整流器原理1.市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
2.电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
3.当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
4.L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
5.同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
6.C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
7.Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
8.这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
9.振荡信号经L3耦合、并由L4放大升压输出：10.Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
11.Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
12.使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
电工必备｜双控开关三控开关及日光灯接线图
电工必备｜双控开关三控开关及日光灯接线图1、双控开关接线图
2、三控开关原理
3、日光灯接线图：照明线路的连接，两个开关控制一盏灯火线必须经过开关，零线接灯螺口上。
日光灯接线图，火线必须经过开关，镇流器。
4、双联双控开关接线图
5、开关接线图一
6、双控开关接线图二
7、双控开关接线图三
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。
简单直流日光灯电路（输入6V,可带6
简单直流日光灯电路（输入6V,可带6
简单直流日光灯电路(输入6V,可带6-8W灯管)
时间:2008-11-12 09:09来源:网络收集作者:未知点击: 628次
关键字：日光灯驱动电路，应急灯电路简单直流日光灯电路图一般直流日光灯采分立元件组成，而这个电路由TWH8751功率开关加几个外围元件组成，电路简单、可靠、效率高，可于停电
关键字：日光灯驱动电路，应急灯电路
简单直流日光灯电路图
一般直流日光灯采分立元件组成，而这个电路由TWH8751功率开关加几个外围元件组成，电路简单、可靠、效率高，可于停电时或野外照明。
电路见图1.利TWH8751作自激振荡和功率开关。
R1为限流电阻，R2、C1决定振荡频率，C2用于稳定电源电压。
振荡变压器初级的振荡电压，在次级感应出更高的电压，击穿日光灯管内汞蒸汽，使日光灯点亮发光。
元器件选择与
元器件清单见下表。
该电路，最麻烦的元器件是变压器T。
需自制，可取一截袖珍收音机的扁磁棒，初级ф0.3－0.4mm线绕45圈，次级ф0.12－0.15mm
线绕1500圈。
调试时将可调电阻R2滑动点放在间位置，通电后一般可使灯管发光，调整R2使整机电流在250mA－300mA即可投入。
日光灯电子整流器电路工作原理及13种电路图
日光灯电子整流器电路工作原理及电路图日光灯为什么必须使用整流器由于日光灯具有负系数的阻抗特性：电流越大，电阻越小，灯管两端电压逐渐减小。
而电源电压恒定，则多余的电压会损坏灯管。
所以必须在电路上串联一个具有正系数阻抗特性的原件——整流器，来分担多余的电压。
第一种电路简介： D1~D4，整流电路 C1~C2/R1，稳压电路 R2~R3/C3，充放电电路Q1~Q2/L1~L3，锯齿波振荡发生电路 L4，起辉/限流C6，灯管运行中通过微小电流，辅助加热灯丝。
图表 1U灯管UI灯管整流器原理市电经D1～D4整流后，由C1、C2稳压、滤波后，得到±150V左右的电源。
电源经R3、R2对C3充电，当C3两端电压达到18V后，D7导通，Q2正偏导通。
当Q2一旦导通，C3通过Q2、R6放电，为Q2由导通变为截止作准备。
L2上部电位迅速降低，由于电感线圈特性——维持电流稳定：所以，L2上产生继续向下流动电流，即产生自感电势：上负下正。
同特芯耦合线圈作用，L1上产生一个上正下负感应电势，R7电位上升，Q1由截止变为导通。
C3放电使得R8电位降低，和L2共同作用，使得Q2截止。
Q1导通、Q2截止后，C3又恢复充电，为Q2导通作准备。
这样Q1、Q2交替工作形成振荡状态，在L1、L2上形成锯齿波形信号。
振荡信号经L3耦合、并由L4放大升压输出：Q2导通、Q1截止时：电流回路：C2上端为正——经过下灯丝——C6——上灯丝——L4——L3——Q2——R6——C2下端。
Q1导通、Q2截止时：电流回路：C1上端为正——Q1——R5——L3——L4——经过上灯丝——C6——下灯丝——C1下端。
使L4、C6组成的串联谐振电路谐振，产生较高的脉冲谐振电压使灯管燃亮，灯点燃后，由于大部分电流流经灯管，C6电流很小，串联谐整停止，L4起到限流的作用，Q1、Q2继续交替导通，将300V直流电源逆变为25KHZ左右的锯齿波形电流（灯管正常后，灯管两端约为110V电压，其余电压由整流器承担）。
3照明电路---日光灯解析
