生活用电常识练习题_(3)
8.6生活用电常识
1.家庭电路组成2.由供电部分的线路(起电源作用的进户线)、用电器、开关、保险盒、电能表、灯座、插座、导线等组成。
3.灯座、插座并联在供电线路上，开关与灯座串联，电能表、保险盒应安装在家庭电路所有用电器前面的干路上，而且，保险盒应安装在电能表后面，且在干路上的火线上。
4.保险丝5.家用保险丝是由电阻率较大而熔点较低的铅锑合金制成的，有过大电流通过时，保险丝产生较多的热量，使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。
6.不同保险丝有不同规格，要起到保险作用，必须选择规格合适的保险丝。
7.插座8.通常插座有两个孔，一个孔接零线，一个孔接火线。
也有三孔插座，其中两个孔分别接火线和零线，另外一个孔是与大地相连接的。
家用电器的三脚插头，两个脚接用电部分，另外那个与接地插孔相接，是跟家用电器的外壳接通的，这样把三脚插头插在三孔插座里时，在把用电部分连入电路时，也把外壳与大地连接起来9.家庭电路中电流过大的原因(1)短路：发生短路时，电路中电阻很小，根据欧姆定律 I=U/R，由于家庭电路电压一定，故电流强度很大。
(2)用电器总功率过大：根据P总＝UI总，由于电压U一定，当总功率过大时，电路中总电流必然过大。
10.家庭电路引起的触电(1)触电原因：家庭电路中有两根电线，一根是火线，一根是零线。
家庭电路触电事故，都是人体直接或间接与火线连通造成的。
(2)触电形式：①单线触电：人站在地上，手触到了火线或触到了与火线相连的物体。
②双线触电：人两手分别接触火线、零线而触电。
11．高压触电形式(1)高压电弧触电：人靠近高压线(高压带电体)，造成空气弧光放电而触电（雷击即是如此）。
(2)跨步电压触电：人走近高压线掉落处，前后两脚间电压超过了36伏而触电。
12．安全用电原则不接触低压带电体，不靠近高压带电体。
13．触电的急救(1)迅速切断电源(拉开总闸或总开关)。
(2)用干燥木棒、竹棒挑开电源线，迅速使触电人脱离电源。
初三物理生活用电测试卷有答案【完整版】
初三物理生活用电测试卷有答案一、选择题（共18道总分36分）1、为了确保用电安全，家中都会安装配电盘。
配电盘中除了装有分别控制厨房、客厅和卧室等用电的开关外，还装有漏电保护器。
小明装完新房后，将插排插入客厅墙上的电源插孔中，然后将电视机的电源插头插入插排的电源插孔，但打开电视机后，配电盘中漏电保护器就"跳闸"了。
小明拔下电视机电源插头，把漏电保护器的开关复原（重新闭合），然后将能正常使用的台灯插入该插排的电源插孔，闭合台灯开关后，漏电保护器再次"跳闸"。
关于发生上述现象的原因，下列猜想正确的是（）A．墙上的电源插座中的火线和零线间短路了B．插排中插座处的零线和地线接反了C．插排中插座处的零线和火线接反了D．插排中插座处的火线和地线接反了2、如图所示，为了避免触电事故，下列设备使用及电器安装不符合国家规定的安全要求的是（）3、在下列现象中，可能引起保险丝熔断的是①插座中的两根线头相碰②开关中的两根线头相碰③电路中增加了大功率用电器④户外输电线绝缘皮损坏A．①和②B．②和③C．②和④D．①和③4、如图所示，当开关S闭合后，发现电灯L不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是A．火线与零线短路B．a、d之间某处断路C．电灯的灯丝断了D．b、c之间某处断路5、如图是人们在生活用电中的几种做法,其中正确的是( )6、随着人民生活水平的提高，居民家里用电器的种类和数目在不断增加，给我们生活带来方便的同时也带来安全隐患．下列做法正确的是（）A．开关应接在灯和零线之间B．用电器的金属外壳不用接地线C．在现有的照明电路中，增加大功率用电器时只需换上足够粗的保险丝即可D．当电路被保险丝装置切断时，要先找到发生事故的原因，排除之后再恢复供电7、小红家的家庭电路进户开关上安装着漏电保护器，上面写着下表中的一些数据，在以下几种说法中，正确的是：（）A．漏电电流大于30mA，保护器会在0.1秒之内切断电源B．漏电持续时间超过0.1秒时保护器才能动作C．当漏电电流达到15mA时就能起到可靠的保护作用D．只有当进户电压大于220V或用电电流大于20A时，才能起保护作用8、在全国中小学安全教育平台上，安全用电常识是其中一项重要的教育内容。

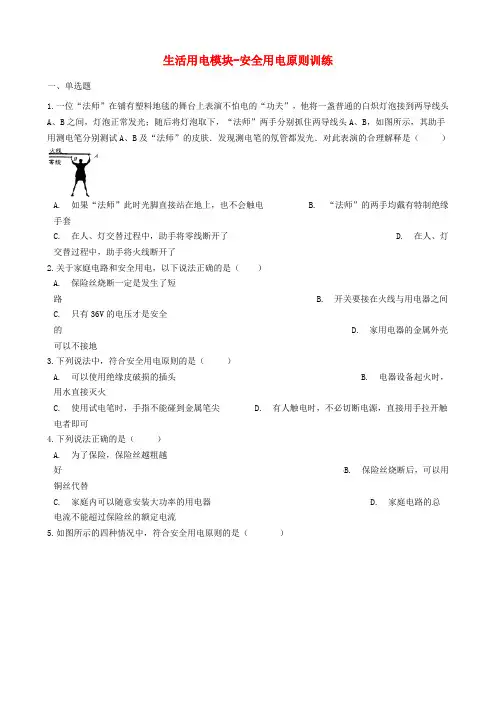

中考物理生活用电模块安全用电原则训练含解析沪科版
生活用电模块-安全用电原则训练一、单选题1.一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是（）A. 如果“法师”此时光脚直接站在地上，也不会触电B. “法师”的两手均戴有特制绝缘手套C. 在人、灯交替过程中，助手将零线断开了D. 在人、灯交替过程中，助手将火线断开了2.关于家庭电路和安全用电，以下说法正确的是（）A. 保险丝烧断一定是发生了短路 B. 开关要接在火线与用电器之间C. 只有36V的电压才是安全的 D. 家用电器的金属外壳可以不接地3.下列说法中，符合安全用电原则的是（）A. 可以使用绝缘皮破损的插头B. 电器设备起火时，用水直接灭火C. 使用试电笔时，手指不能碰到金属笔尖D. 有人触电时，不必切断电源，直接用手拉开触电者即可4.下列说法正确的是（）A. 为了保险，保险丝越粗越好 B. 保险丝烧断后，可以用铜丝代替C. 家庭内可以随意安装大功率的用电器D. 家庭电路的总电流不能超过保险丝的额定电流5.如图所示的四种情况中，符合安全用电原则的是（）A.洗衣机的金属外壳安装接地线B.使用绝缘层破损的导线C.用湿抹布擦拭正在工作的台灯D.用铁棒挑开通电的裸导线6.如图所示，符号安全用电原则的做法是（）A. B.C. D.7.如图所示的做法中，符合安全用电原则的是（）A.将冰箱的金属外壳接地B.用抹布擦发亮的灯泡C.用手指接触插座的插孔D.雷雨大站在大树下避雨8.下列做法中，不符合安全用电要求的是（）A. 维修电器时应切断电源 B. 发现有人触电应先救人后断电C. 家庭电路安装空气开关 D. 控制电器的开关安装在火线上9.以下做法中，符合安全用电原则的是（）A. 熔丝熔断后，用铜丝来代替 B. 将家用电器的金属外壳接地C. 用湿布擦抹电器D. 小区停电，不切断总开关就进行电路维修10.关于家庭安全用电，下列叙述正确的是（）A. 洗衣机应该用二脚插头B. 熔丝熔断后，可用铜丝替代C. 有人不小心触电，应先切断电源，然后再救人D. 当电路中的空气开关“跳闸”后，应立即将其复位11.关于安全用电，下列做法中正确的是（）二、填空题12.阅读短文，回答问题：热动式断路器当电路发生短路或过载时，电路中电流就会超过额定电流，可能会引起安全事故．为防止这类事故的发生，电路中通常装有熔断器、空气开关等保护装置．当发生事故时，保护装置会自动切断电路．热动式断路器是最简单的一种断路器．热动式断路器构造如图甲所示，向右推动复位手柄，脱扣器将手柄锁定在合闸位置，若电路中电流小于或等于额定电流，则断路器不会动作．当电路过载时，通过断路器的电流就会超过额定电流，此时双金属片发热并向右弯曲（如图甲中虚线所示），带动脱扣器工作，于是复位手柄在弹簧拉力作用下跳向断开位置，触点分开，从而断开电源．热动式断路器适用于过载保护，一旦线路中的电流超过额定电流，断路器需经过一段时间后动作，图乙为某型号的断路器在室温为20℃时的动作时间与流经电流的关系图象．（1）热动式断路器应________ （串联/并联）在电路中；热动式断路器中的复位手柄属于________ （省力/费力/等臂）杠杆；（2）关于热动式断路器下列说法正确的是________A．属于电路中的用电器B．双金属片中电流大于出线电流C．正常工作时电流入线与电流出线间电压是220VD．脱扣器将手柄锁定在合闸位置时弹簧的弹性势能最大（3）双金属片是由铜片和铁片组成，受热时铜片膨胀得比铁片大．在甲图中，铜片和铁片的位置符合要求的双金属片是________13.家庭电路中的触电事故，都是人体直接或间接跟________接触造成的．14.具备安全用电的意识，是中学生应该具备的素质．请你结合下列图片，说说安全用电和触电抢救的常识．（1）安全用电常识（说出两点即可）________（2）触电急救措施（说出两条即可）________15.电很大程度上促进了人类的进步，但我们必须安全使用，在家庭电路里，时刻都要注意不能让火线与零线直接接通，即短路，因为短路时两线之间的电阻很小，根据欧姆定律，电路上的________会非常大．此外还要注意家庭里不能同时开启过多的用电器，因为开启的用电器过多，消耗的总功率就过大，而电压一定，电流就过大，容易引起火灾，为了防止这种情况，我们要在进户总线上安装________16.家庭电路中的触电事故，都是人体直接或间接跟________ 线接触造成的，为了用电安全，家用电冰箱的外壳一定要接________ 线。

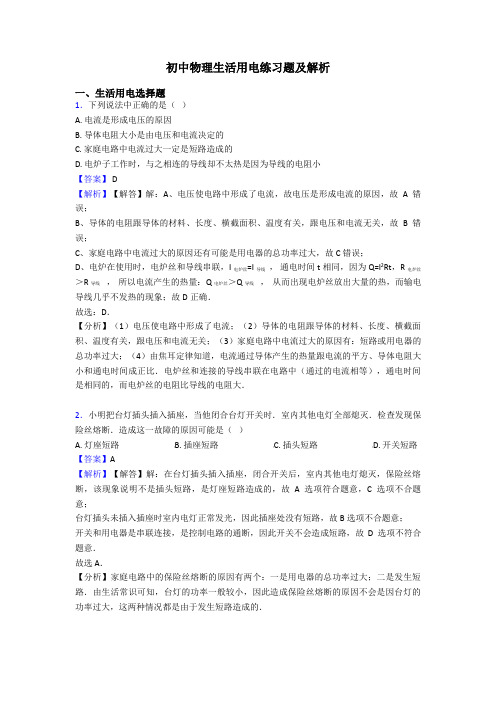

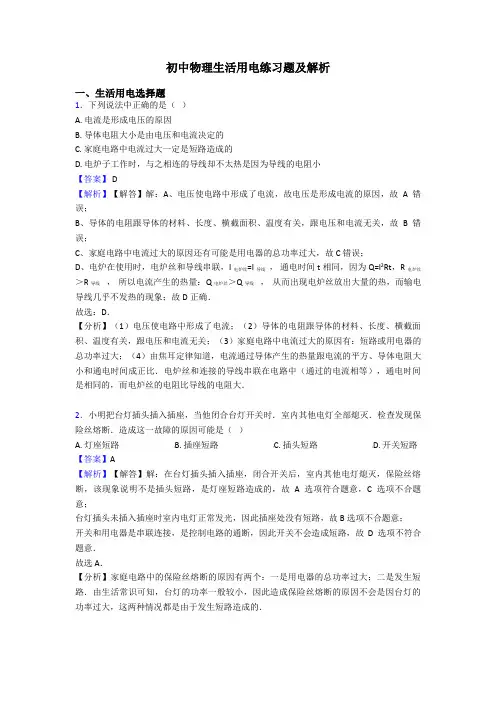

初中物理生活用电练习题及解析
初中物理生活用电练习题及解析一、生活用电选择题1．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．2．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（）A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】A【解析】【解答】解：在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故A选项符合题意，C选项不合题意；台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故B选项不合题意；开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故D选项不符合题意．故选 A．【分析】家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．如图所示的实验操作中正确的是（）A. 使用试电笔B. 测液体体积C. 稀释浓硫酸D. 测溶液的pH【答案】A【解析】【解答】解：A、使用试电笔时手接触笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．故A正确；B、用量筒测量液体的体积时，视线和凹面的底部相平．故B错误；C、稀释浓硫酸把浓硫酸沿器壁慢慢地注入水中并不断搅动，不能把水倒入浓硫酸中，故C 错误；D、测溶液的pH值时用玻璃棒蘸取待测液滴在pH试纸上，而不能把pH试纸放入溶液中，故D错误．故选A．【分析】（1）正确使用试电笔的方法：手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．（2）量筒读数是视线与液柱的凹液面相平；（3）稀释浓硫酸时把浓硫酸沿器壁慢慢地注入水中并不断搅动；（4）用玻璃棒蘸取待测液滴在pH试纸上测溶液的pH值．5．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。
初三物理生活用电测试卷(带答案)
初三物理生活用电测试卷(带答案)一、选择题（共18道总分36分）1、下列情况容易发生触电事故的是（）A．火线断路B．用电器金属外壳接触C．使用大功率家用电器D．发现高压输电线掉落地面时，快步赶去用木棍挑开2、某家庭电路的部分组成如图所示，下列说法正确的是A．图中三个插座是串联的B．控制灯泡的开关S要接在火线上C．三脚插头的用电器也可插入两孔插座D．闭合开关S时，灯泡不亮，一定是零线某处断路3、如图所示的做法符合安全用电原则的是（）4、如图，实验中的女生长发上扬。
下列选项中．不属于保证该实验成功的必要条件是A．金属球壳必须带电B．身体必须直接接触金属球壳C．身体必须与金属球壳不断摩擦D．身体与大地之间必须用绝缘材料隔离5、工人师傅常用一只标有"220V 400W"的灯泡L（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
当只闭合S、S1时L不亮；当只闭合S、S2时L 0和L2都呈暗红色；当只闭合S、S3时L正常发光。
由此可以判断（）A、L1所在支路短路B、L2所在支路短路C、L3所在支路短路D、各支路均完好6、在下列说法中，错误的是：（）A. 安全用电的原则是：不接触低压带电体，不靠近高压带电体B. 电热器中电热丝的熔点高，家庭电路中保险丝的熔点低C. 在家庭中同时使用的大功率电器越多，越容易引发电路"跳闸"现象D. 在进行道路改造时，路旁的警示照明灯的工作电压都是220V7、某室内用电器正常工作，在台灯的开关未闭合的情况下，将台灯插头插入插座时，室内用电器便全部停止工作，那么下列原因可能的是〔〕A.插座处原来有短路B.台灯的插头处有短路C.台灯灯座的两个接头短路了D.开关中的两个接头短路了8、家庭电路简化后如图所示，观察该电路，下列说法中正确的是（）A．电视和台灯是并联的B．每个小彩灯之间是并联的C．灯泡是和开关并联的D．插座和插座是串联的9、小华发现宾馆里的"插卡取电器"有两种类型，第一种无论插入哪种卡片都能使房间通电，第二种用专门的磁卡插入或靠近都能使房间通电，小明设计了如下三种方法用于判断取电器类型：①将硬纸片插入，看能否通电；②将专用磁卡插入，看能否通电；③将专用磁卡贴在面板上不插入，看能否通电．其中可行的方法是A．①②B．②③C．①③D．①②③10、关于安全用电的常识，下列说法正确的是（）A．发现有人触电，应立即将他抱到安全地带B．插座中的两个线头相接触时，一定会出现短路现象C．试电笔可以用来检验物体是否带电D．在高压电线下面钓鱼，存在安全隐患11、发现有人触电后，应采取的正确措施是( )A.赶快把触电人拉离电源B.赶快去叫医护人员来处理C.赶快切断电源或用干燥的木棒将电线挑开D.赶快用剪刀剪断电源线12、关于保险丝的说法,下列正确的是〔〕A．越粗的保险丝额定电流越大B．在手边没有合适熔丝的情况下,可用铁铜丝替代熔丝C．保险丝是有电阻大、熔点高的铅锑合金制成D．保险丝越粗额定电流越大13、如图所示的四个家庭电路，正确的是（）A．B．C ．D．14、关于家庭电路,下列说法中正确的是A.家庭电路中总电流过大,可能是由于电路中用电器的实际功率过大引起的B.家庭电路中,要在电灯和零线之间连接开关C.家庭电路中安装的保险丝可用铜丝代替D.在家庭电路中,同时工作的用电器越多,总电阻越小15、以下说法中的各项数据，与实际情况不相符的是（）A．家庭厨房、卫生间用的LED节能吸顶灯的功率一般为10W左右B．小明同学家的液晶彩电的功率约为10kWC．一节干电池的电压为1.5VD．家庭照明电路的电压为220V16、下列有关安全用电的说法正确的是（）A．外壳损坏的插座应及时更换B．用电器着火时，应迅速向用电器泼水灭火C．发现有人触电时，立即用手把人拉开D．使用试电笔时手指要接触笔尖金属体17、关于安全用电的常识，下列说法正确的是（）A．发现有人触电，应立即将他抱到安全地带B．插座中的两个线头相接触时，一定会出现短路现象C．试电笔可以用来检验物体是否带电D．在高压电线下面钓鱼，存在安全隐患18、图所示是同学们在实验课上连接电路的一些情况，闭合开关后，出现电源短路的是（）二、填空题（共10道总分30分）19、在家庭电路中，用试电笔辨别输电线时，能使氖管发光的是线；为了防止触电，必须把用电器的开关装在线上．（填"火"、"零"或"地"）20、人体触电时，电流对人体的危害程度跟________、________等因素有关，________越大，从触电到死亡的时间越短.21、(2018·襄阳)家庭电路中电灯、电视、电风扇的连接方式是(选填"串联"或"并联")的;带有金属外壳的电水壶用三脚插头,是为了使用时让金属外壳与相连。

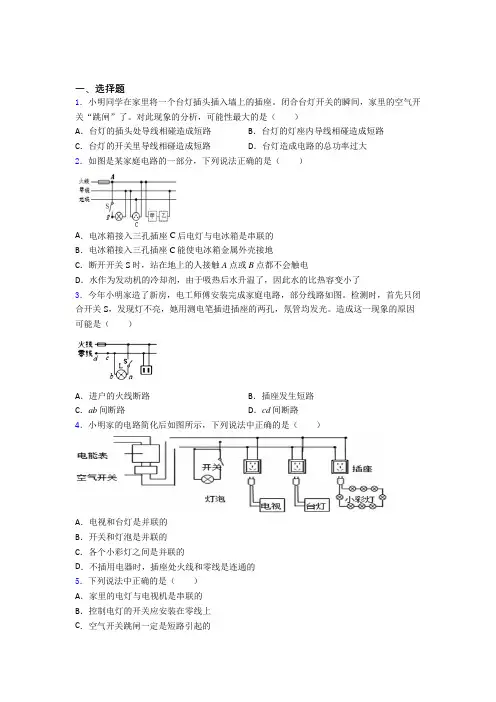

(典型题)人教版初中九年级物理下册第十九章《生活用电》检测卷(含答案解析)
一、选择题1．小明同学在家里将一个台灯插头插入墙上的插座。
闭合台灯开关的瞬间，家里的空气开关“跳闸”了。
对此现象的分析，可能性最大的是（）A．台灯的插头处导线相碰造成短路B．台灯的灯座内导线相碰造成短路C．台灯的开关里导线相碰造成短路D．台灯造成电路的总功率过大2．如图是某家庭电路的一部分，下列说法正确的是（）A．电冰箱接入三孔插座C后电灯与电冰箱是串联的B．电冰箱接入三孔插座C能使电冰箱金属外壳接地C．断开开关S时，站在地上的人接触A点或B点都不会触电D．水作为发动机的冷却剂，由于吸热后水升温了，因此水的比热容变小了3．今年小明家造了新房，电工师傅安装完成家庭电路，部分线路如图。
检测时，首先只闭合开关S，发现灯不亮，她用测电笔插进插座的两孔，氖管均发光。
造成这一现象的原因可能是（）A．进户的火线断路B．插座发生短路C．ab间断路D．cd间断路4．小明家的电路简化后如图所示，下列说法中正确的是（）A．电视和台灯是并联的B．开关和灯泡是并联的C．各个小彩灯之间是并联的D．不插用电器时，插座处火线和零线是连通的5．下列说法中正确的是（）A．家里的电灯与电视机是串联的B．控制电灯的开关应安装在零线上C．空气开关跳闸一定是短路引起的D．电冰箱的金属外壳属于导体6．下列关于家庭电路的说法，正确的是（）A．220V的家庭电路电压对人体是安全的B．家庭电路中控制电灯的开关应与零线相连C．家庭电路中各用电器之间是串联的D．家庭电路的火线和零线可以用测电笔来辨别7．下列关于电学知识说法错误的是（）A．干电池给电路供电时将化学能转化为电能B．熔断丝应该选用熔点低，电阻率大的合金材料制成C．功率越大的用电器，单位时间产生的热量一定越多D．使用测电笔辨别火线和零线时，手应该接触笔尾金属体8．下列关于我国家庭电路的说法中错误的是（）A．电路中的电能表用来计量家中所有用电器的总功率B．接在家庭电路中的电冰箱和电饭锅是并联连接的C．使用试电笔检查家庭电路时，手应接触笔尾金属体D．空气开关“跳闸”时，可能是电路发生短路引起的9．下列说法中不符合安全用电原则的是（）A．用试电表辨别火线和零线时，手不能接触笔尖的金属体B．在家庭电路中，电冰箱与电视机是并联的C．发现有人触电应先救人后断电D．搬动用电器前应先断开电源开关10．以下做法符合安全用电原则的是（）A．雷雨天在室外使用手机打电话B．空气开关跳闸后，立刻合上继续使用C．家用电器着火，立即切断电源D．发现有人触电时，立即用手将人拉开11．电给我们带来了极大的便利，但不正确用电会造成危害，下列符合安全常识的是（）A．家庭电路中电流过大的原因，一定是电路中某处短路B．在山区遇雷雨时，可以靠在岩壁或大树下避雨C．当遇他人触电时，应先及时切断电源再抢救伤员或拨打急救电话D．家中安装照明电路时，开关接在零线上12．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。
(完整word)家庭电路生活用电练习题及答案
家庭电路练习题一、选择题（1~9题为单选题,每题2分;10~15题为多选题）1．某家庭部分电路可简化成图3所示的情况,当灯泡、电视和台灯三个用电器均工作时，它们之间的连接方式是A．串联B．并联C．电视与台灯串联后再与灯泡并联D．灯泡与台灯串联后再与电视并联2。
3．如上图右甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起),它连入电路如图4乙所示。
下列说法正确的是A．灯和插座是串联的 B．灯和插座是并联的C．开关只控制插座 D．开关同时控制灯和插座4涂涂同学根据家庭电路画了如图所示的电路图,其中包括插座1、插座2、电灯L和开关S,图中元件的接法画错了的是A、电灯LB、插座1C、插座2D、开关S5。
如右图是涂涂家庭电路，闭合开关,灯不亮。
用试电笔接触c点氖管不发光，接触d点氖管发光。
已知该电路有两处故障，则下列判断正确的是A、ac间断路、bd间断路B、ac间断路、eb间断路C、ac间断路、cd间短路D、eb间断路、cd间短路6．下图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障.小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡。
当只闭合S、S1时，L0和L1都呈暗红色;当只闭合S、S2时，L0正常发光,L2不发光。
由此可以确定A．L1灯头断路 B．L1灯头短路C．L2灯头短路 D．L2灯头断路7．涂涂同学家在供电线路中安装了漏电保护器,铭牌上写着右表中的一些数据，以下几种说法正确的是A．漏电电流大于30mA，保护器会在0。
1s之内切断电源B．漏电持续时间超过0.1s时保护器才能动作C．当漏电电流达到15mA时就能起到保护作用D．只有当进户电压大于220V或漏电电流大于20A时，才能起到保护作用8。
若在你家中三孔插座中间的孔没有接地，将会发生的现象是（ )A．插座因耗电增加而烧毁 B．这孔接地是为了更好的让家用电器散热C．家用电器不能正常工作 D．人接触家用电器外壳时有可能发生触电事故9.电热水壶是我们熟悉的家用电器，如图所示从电热水壶的结构和使用来看，它涉及到很多物理知识。
【物理】中考物理生活用电试题经典及解析
【物理】中考物理生活用电试题经典及解析一、生活用电选择题1．下列情景中，符合安全用电常识的是（）A. 更换灯泡时可以不必切断电源B. 家用电冰箱的金属外壳可以不必接地C. 发现有人触电时，应该立即切断电源D. 用电器失火时，应该迅速向用电器泼水灭火【答案】C【解析】【解答】解：A、为防止触电，更换灯泡时应先切断电源．故A错误；B、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故B错误；C、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开，故C正确；D、一般的水是导体，所以用电器失火时，绝对不能向用电器泼水灭火，故D错误．故选C．【分析】①为防止触电，更换和维修电器时应先切断电源；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；④发现用电器着火了，要立即断开电源再想法灭火．2．关于电和磁的说法正确的是A. 在地磁场的作用下，指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路，保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波，波长越长【答案】B【解析】【分析】（1）地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；（2）为了安全用电，在家庭电路中应串联保险（熔）丝，当电路中的电流过大时能自动切断，保护电路；（3）由于固定电话的话筒是将声信号变为变化的电流，而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中变化的电流来实现的；移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的；（4）波速c是波在一秒内传播的距离；波长λ是波振动一次传播的距离；频率f是波一秒内振动的次数；所以这三者的关系为：c=λf，而波速是一定的，为3×108m/s，所以波长与频率成反比：频率越高，波长越短．【解答】A、因为地球是一个磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，根据磁极之间相互作用，指南针的N极始终指向北方，所以A错误；B、保险丝串联在电路中，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断，保护电路，所以B正确；C、固定电话是利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，所以C错误；D、根据电磁波在真空中的传播速度公式c=λf，可以推断频率越高的电磁波波长越短，所以D错误．故选B．【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系，是一道综合性题目．3．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．4．如图所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是（）A. 灯泡和两孔插座是串联的B. 开关和三孔插座的连接都是错误的C. 试电笔接触M点,氖管不发光D. 试电笔插入两孔插座的左孔,氖管发光【答案】B【解析】【解答】A. 灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故A 错误；B. 据图可知，开关接到了零线和灯泡之间；三孔插座的左孔接的是地线，上孔接的是零线，它们的连接都有错误，故B正确；C. 电灯开关已断开，图中M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故C错误；D. 两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D说法正确。
人教版九年级物理第十九章《生活用电》单元练习题(含答案)
人教版九年级物理第十九章《生活用电》单元练习题（含答案）一、单选题1．如图所示的电路，开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是：A．电路中用电器过多 B．电路中用电器的总电阻过大C．电路中用电器总功率过大 D．电路中支路太多2．关于家庭电路和安全用电,下列说法中正确的是A．家庭电路中接通的用电器越多，电路的总电阻反而越小B．用测电笔辨别火线与零线时,手不能接触测电笔上的任何金属C．只要不直接接触高压输电线路，人体就不会受到伤害D．家里的用电器只要功率不是太大，外壳就不用接地3．下列符合安全用电要求的是（）A．开关要接在零线上B．用湿手拔热水器的插头C．使用测电笔时不能触碰笔尾金属体D．发生触电事故时，应立即切断电源4．电与我们生活息息相关，下列关于电现象的说法正确的是A．使用测电笔时，手必须接触笔尾金属体B．两个相互吸引的泡沫球一定带异种电荷C．为了帮助触电者脱离电源，可以借助钢管挑开电源D．用毛皮摩擦过的橡胶棒能带电是因为橡胶有良好的导电性5．下列关于安全用电的说法正确的是A．只要电灯不发光，就可以用湿布把它擦干净B．只要将保险丝换上粗的，电路中就可以接入大功率的用电器C．把家用电器的金属外壳接上地线，可以防止触电D．看到有人触电应立即用手把他拉开6．下列四种做法，不符合安全用电原则的是A．发现有人触电，先切断电源再救人B．将开关安装在灯泡和零线之间C．保护好用电器的绝缘体，不使它的火线裸露D．在户外，不要靠近高压带电体7．如图，使用电热水壶烧水时，若不慎有水溅入旁边的插座里，可能会导致电路A．断路，空气开关跳闸 B．短路，空气开关跳闸C．断路，电热水壶停止工作 D．短路，电热水壶继续工作8．小科在学习了《家庭用电》后设计了一个如图所示的电路，下列相关说法正确的是（）A．电路中甲、丁串联B．电路中丙连接方式不正确C．闭合开关K1、K2，甲灯亮、乙灯不亮，说明乙灯被短路D．用测电笔检测丙插座的两孔时，测电笔氖管都能发光9．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分10．关于安全用电下列说法正确的是A．用潮湿的手拨动电器设备的开关B．绝缘层破损的导线可以继续使用C．发现触电事故要立即切断电源D．在未断开电源的情况下更换灯泡二、填空题11．三脚插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长，如图所示。
九年级物理生活用电知识点题库
(每日一练)九年级物理生活用电知识点题库单选题1、下列说法正确的是（）A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷B．实际电功率大的用电器在相同的工作时间内消耗的电能多C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大答案：B解析：A．绝缘体不容易导电的原因是因为绝缘体内部几乎所有电荷被束缚在原子核周围，不能自由移动，不是没有电荷，故A错误；B．由电功率的公式W=Pt可得，在相同时间内，消耗的电能与实际功率成正比，所以实际电功率大的用电器在相同的工作时间内消耗的电能多，故B正确；C．家庭电路中电流过大的原因可能是短路，也可能是总功率过大造成的，故C错误；D．电炉丝与导线是串联的，根据串联电路电流的规律，在串联电路中电流强度处处相等，故D错误。
故选B。
2、关于家庭电路与安全用电的基本常识，下列说法中正确的是（）A．控制用电器的开关一定要接在火线上B．保险丝熔断后，可用钢丝替代保险丝C．使用试电笔时，手指不能触碰试电笔上的金属笔尾D．把用电器的三脚插头改为两脚插头接在两孔插座上使用答案：A解析：A．从安全用电的角度来分析，开关必须串联在火线和用电器之间，故A正确；B．当用钢丝代替后，钢丝的熔点很高，温度即使升高到一定程度，它也不会自动熔断，起不到保护电路的作用，故B错误；C．使用试电笔辨别火线和零线时，必须用手接触笔尾的金属体，故C错误；D．用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故D错误。
故选A。
3、“注意安全，珍惜生命”是大家的共同心愿，如图中一些做法符合用电安全的是（）A．B．C．D．答案：A解析：A．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，此选项符合安全用电原则，符合题意；B．电视天线与电线接触，人可能会通过天线触电，不符合题意；C．由于自来水是导体，在电线上晾晒衣服容易发生触电事故，不符合题意；D．插座上接过多用电器会导致总功率过大，电路中的电流过大，易引起火灾，不符合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、填空题
1．室内照明电路的组成包括．
2．照明电路中的电能表的作用是，闸刀开关的作用是控制总电源的通断，安装时进户线应先接到上．
3．保险丝是串联在电路中的，它的作用是．
4、选用保险丝时，应该使它的额定电流或电路中最大的正常工作电流．
5、安全用电的原则是．
6、我国照明电路的电压是，的电压是安全电压．
7．照明电路的两根导线中，有一根连着地，叫线，另一根叫线，两根导线之间的电压等于 V．
8. 在家庭电路中，开关和电灯是_____联的，
二、选择题
1. 关于家庭电路中电器安装的说法错误的是（）
A．开关应接在火线上B．螺丝口灯泡的螺旋套一定要接在零线上
C．开关应和灯泡并联D．三孔插座应有接地线
2. 发现有人触电后，应采取的正确措施是（）
A．赶快把触电人拉离电源B．赶快去喊电工来处理
C．赶快用剪刀剪断电源线D．赶快用绝缘物体使人脱离电线
3. 下列说法正确的是（）
A．对人体的安全电压是36伏B．家庭电路中的插座应与灯座串联起来
C．在家庭电路中可以用铜丝代替保险丝D．电能表是用来测量用户消耗电能的仪表
4. 电工站在干燥的木凳上检修照明电路，下列情况中安全的是（）
A．一手握火线，一手握零线B．一手握火线，一手握地线
C．只有一只手接触火线D．一手接触火线，另一只手扶着水泥墙壁
5. 照明电路里的保险丝应该选用（）
A．铜丝B．铁丝C．铅锑合金丝D．任何金属丝都行
6．落在高压线上的鸟儿不会触电死亡，这是因为（）
A．鸟爪上的角质层是绝缘的。
B．鸟儿对电流的承受能力比较强。
C．鸟儿双脚落在同一条导线上，只有微小的电流流过鸟的身体。
D．高压线有橡胶外皮。
7．“电路中发生短路”，这里短路是指（）
A．很短的电路； B．电流没经过用电器而直接构成回路；
C．开关闭合，用电器工作；D．电路不通，没有电流。
8．关于保险丝，下列说法中正确的是（）
A．电路中有了保险丝，就能起到保险作用；B．选用额定电流越小的保险丝，就越安全；
C．选择适当规格的保险丝，才能够既不妨碍供电，又能起保险作用；D．以上说法都
有问题。
9．某用户总共有60W 的电灯4盏，40W 电灯2盏，这个用户应选用的保险丝的额定电流应该是（ ）
A ． 1.3A
B ．1.35A
C ．1.4A
D ．1.5A
10.如图所示电路中，当开关接通时，电灯不发光，若用测电笔在A ，B ，C ，D 各点测试，发现在A ，B ，C 三点氖泡都发光，在D 点氖泡不发光，可以判断线路故障是 （ ）
A ．在A
B 段导线断路 B ．在B
C 段导线断路 C ．在BC 段短路
D ．在CD 段断路
11．在某电路中，需要临时接入一只大功率用电器的插座，为安全起见，同时也将保险丝接入电路，如图1所示，正确的接法应该是（ ）
12．某单位照明电路的总电阻的大小变化情况是 （ ）
A ．开一只灯时，电路中电阻最小
B ．所有电灯都开时，电路中电阻最小
C ．所有电灯都开时，电阻最大
D ．不开灯时，电阻为零
13.在日常生活中，符合安全用电常识的做法是 （ ）
A ．用湿抹布擦电灯泡
B ．有金属外壳的家用电器，金属外壳不接地
C ．发生火灾时，首先切断电源
D 保险丝烧断后，可用铜丝代替保险丝接上
三、实验题
14．请将图3（a ）中的灯泡、开关、
插座，填入图3（b ）照明电路的空缺
处，并给插座配装一只合理的熔断器，
也在图中表示出来．
四、计算题
15．某教学楼共有9间教室，每间教室安装40W 的电灯6盏，问这幢教学楼应该选用额定电流是多少的保险丝？
16．某用户有85W 的彩电一台，“220V 40W ”的电灯两盏，“220V60W ”电灯两盏，“220V 25W ”电灯一盏，若再要增加100W 的洗衣机，70W 的电风扇各一台，问原有的“220V 3A ”的电能表能否继续使用？
10题图
17．现代家庭电器化程度越来越高，用电安全是一个十分突出的问题．下表提供了一组人体电阻数据．
测量项目完全干
燥时出汗或潮湿时
手与手之间电阻200 KΩ 5 KΩ手与脚之间电阻300 KΩ8.8 KΩ
手与塑料鞋底之间电阻8 000 K
Ω
10 KΩ
如图8-10所示，用电器R接在电压为220V的电源上时，消耗电功率是1 100W，电路中还有额定电流为10A的熔断丝(俗称保险丝)．则：
(1)只有用电器R接入电路时，通过熔断丝的电流为多少?
(2)一个潮湿的人，赤脚站在地上，由于不小心，手接触火线，发生触电事故，则通过人体的电流是多少(上表电阻数据仅适用于此人)?并分析为什么熔断丝不会断?(即熔断丝不能救人命)
图8-11。
