工程爆破理论与技术系列培训_水下爆破霍永基教授
全国工程爆破技术人员统一培训内容(10)
图 7－29－2 带支承桩的浮筒作业平台 1--支承桩；2—平台；3—浮筒；4—风动绞车； 5—钻机移动轨槽；6—钻机；7—管式定位器
（3）永久性的专业钻孔爆破工作船 为适应水上钻孔爆破特点，船上配备专门技术措施。包括 有遇潮水涨落能自动调节的伸缩管和锚定设备，以克服海上 潮差、波浪、流速和紊流的影响；利用固定导向设备保证钻 孔位置精度；依靠移动式装药导管及活动的爆破网路接线阀， 通过覆盖层在水面上进行钻孔和装药。从而能缩短爆破作业 时间，减轻劳动强度。船上还设有打捞机具，可将水下爆破 时残留的导线、浮标及接线杆等爆破器材在爆破后即打捞到 船上。在进行钻孔作业时，不需封港断航。对航运干扰较少。 适用于10～20m水深、流速3.0m/s、浪高1m的水域进行作 业。

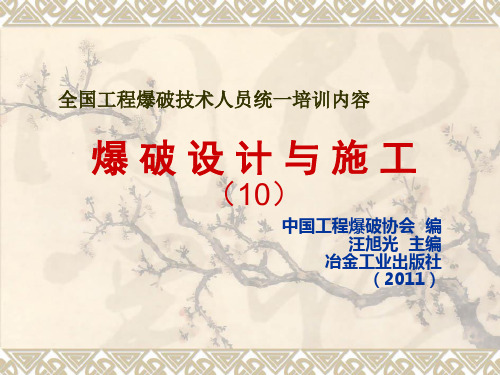

全国工程爆破技术人员统一培训内容
爆破设计与施工
（10）
中国工程爆破协会 编 汪旭光 主编 冶金工业出版社 （2011）
第十章
10.1 10.2 10.3 10.4 10.5
水下爆破
水下爆破的理论基础 水下钻孔爆破 水下裸露爆破 软基处理水下爆破 水下岩塞爆破
10.1 水下爆破的理论基础
概述：水下爆破技术已广泛用于水利水电、航道、交通、
（3）水下钻孔的超深值
一般应略大于陆地爆破，特别是在多泥沙水域和无套管保
护时，钻孔可能会被泥沙部分淤填，同时鉴于水下爆破欠挖 时的补充爆破难度较大，效率低，耗时长。因此，国内水下 钻孔超深值一般采用1.0～1.5m。在水域较深中钻孔时，超 钻深度甚至达到3.0m以上。
（4）采用斜孔布置形式 在钻孔设备和机具备件许可，钻孔定位和钻进稳定技术有 保证时，可采用斜孔布置形式。它的优点是：炮孔底盘夹制 作用小，炮孔抵抗线较垂直孔均匀，岩渣块度较均匀，有利 于减少根坎，多排炮孔爆破时利于岩石充分膨胀，可大大减 少过量装药，炮孔顶部产生的大块率较低，利于清运。
第10章水下爆破
2.水下爆破的理论基础 2.2 水中爆炸冲击波压力
水下爆破
一般 知识
水下爆破产生气泡的脉动过程。
炸药在水中爆炸除产生水中冲击波外，爆炸产生的 高压气体以气泡形式膨胀做功，当气泡压力降低至静 水压力以下时，爆源周围水体开始作反向运动，并压 缩气泡到达静水压力平衡点后，由于水的惯性运动， 导致气泡过度压缩，然后气泡再次膨胀对水体做功， 如此往复，在水中形成多次脉动压力。由于爆生气体 产物膨胀后的密度低于水的密度，因此气泡在脉动过 程中不断向水面浮升，体积不断做周期性的压缩与膨 胀的变化，直到到达水面与大气连通时冲击散逸而产 生水羽喷发。
应用
分类
1.概述
水下爆破
分类
各种不同类型的水下爆破示意图
a 水中爆破 b 水下裸露爆破 c 水下钻孔爆破 d 水下硐室爆破 e 水下岩塞爆破 f 水下软基爆破 1 岩塞 2 集渣坑 3 引水洞 4 临时堵塞段 5 闸门等建筑物 6 小井和导硐 7 水
1.概述
水下爆破
水下爆破原理与陆域爆破大致相同，都是利用炸 特点 药爆炸释放的能量对介质作功，达到疏松、破碎或 抛掷岩土的目的。但由于水介质的影响，水下爆破 施工难度要大得多。与陆地爆破相比主要有以下特 点： （1）由于水是近似不可压缩的介质，药包在水中爆 炸后，产生的冲击波传播速度比空气中快，传播得 更远，爆破在水中的影响范围比陆上大； （2）由于水的浮力、比重比空气大，水下爆破必须 考虑克服水的阻力。因此水下爆破应选择密度高、
全国工程爆破作业人员 培训教材
第十章：水下爆破
史雅语 2012.3
目
录
1.概述
2.水下爆破的理论基础
3.水下钻孔爆破 4.水下裸露爆破 5.软基处理水下爆破 6.水下岩塞爆破 7.水下爆破定义
水下爆破施工学习课件
典型的水下爆破
• （三）施工技术
• 1、钻孔船定位
• 水下钻孔是通过水上作业船（驳）或钻孔平台配 以导管穿过水层对岩石进行钻孔，船与平台必须 依靠锚绳和桩定位。对于钻孔船，为便于移船和 定位，同时确保邻近航道的正常通航，可在其上 游抛倒“八字”锚，两侧抛开锚，通航一侧连接 锚链下沉，使其有足够的水深过船，以便施工通 航两不误。
19
• 投药船选用8～15吨的船，中舱两舷设翻板，板长
5～6m、宽0.3m、厚度0.04m，用铰链与船体连接，
船上配有测深仪、对讲机等仪器和通讯设备。另配
有功率为110kW 的机动船负责交通和送药包。定位
时，由机动船拖带定位船在爆区上游锚泊定位，一
般用主绳和左右边绳锚泊在施爆区上游70～120m处。
0.8m、宽0.28m的竹笆或纸箱包装做保护层，并
在药包的两端加配重，配重可就地取材，采用块 石或沙石。
•谢 谢！
25
投药时，可在离炸点20～30m的上游河面上，用直径 14～17mm钢绳横架一根跨河绳，绷紧后套上铁环，铁
环上系一根拉绳至两岸，便于牵引铁环左右移动。
21
• 用尼龙绳或钢丝绳穿过铁环拉吊药包，称药包主 绳。在药包的捆绑绳上，拴几根拉绳至两岸，用 来提高投药的准确性和使药包紧贴礁石，称药包 脚绳。1994年乌江白马至涪陵河段的鸡公岭发生 滑坡，堵塞河段，后经两年吊绳水下疏炸，疏通 了河道，恢复了通航。
15
• 由于水下爆破的影响因素很多而且复杂，因此， 目前对于水下爆破参数的计算尚没有准确统一的 计算公式，在工程施工中常常采用条件类似的工 程施工总结的参数，或者采用一些经验公式估算， 然后在工程中通过试爆进行修正。
水下爆破j ppt课件
（4）投药船应用稳定性和质量好的船只，工作舱内
和船壳外表不应有尖锐的Biblioteka 出物。2020/12/17
ppt课件
10
2.水下裸露爆破
水下裸露药包投放时应遵守哪些规定？ （5）在投药船和作业舱内，不应存放任何带电物品。 （6）药包投放应使用绳、缆、杆牵引，不应直接牵
引起爆网路。 （7）在急流河段爆破时，投药船应有定位船或有固
水下爆破
2020/12/17
ppt课件
1
1. 水下爆破的特点与应用
水下爆破与陆地爆破相比主要有以下特点：
由于水是近似不可压缩的介质，在水中的 安全影响范围比陆上大。
由于水的浮力、比重比空气大，应该选择密 度高、比重比水大的炸药。
必须使用抗水的或经防水处理的爆破器材， 在深水区域爆炸时，还应选择有抗压性能的炸药 品种。
2020/12/17
ppt课件
9
2.水下裸露爆破
水下裸露药包投放时应遵守哪些规定？
（1）水下裸露药包（含加重物）应有足够的重量能 顺利自沉，药包表明应包裹良好，防止与礁石 （或被爆破物）碰撞、摩擦。
（2）捆扎药包和连接加重物，应在平整的地面或木 质的船舱板上进行，并应捆扎牢实。
（3）在施工现场，已加工好的裸露药包，允许临时 存放在爆破危险区外的专用船上或陆地上，并派 专人看守，但不应存放过夜。
在水中爆破，受到水流、潮汐、风浪等影响， 装药、药包定位、网路连接等都比陆上复杂和困 难得多。
由于水的比重大，水下爆破必须考虑水作为 覆盖层的影响。
2020/12/17
ppt课件
2
精品资料
你怎么称呼老师？
如果老师最后没有总结一节课的重点的难点，你是 否会认为老师的教学方法需要改进？
硐室爆破演示文稿霍永基教授
8.4.2 硐室爆破技术发展背景 8.4.3 硐室爆破作用基本原理
8.4.3 硐室爆破的主要用途
• • • • • • • • • 路堑开挖。 露天矿山剥离爆破。 定向爆破筑坝。 路基爆破填筑。 非金属广开采爆破。 填海建港爆破。 引水渠开挖及围堰拆除。 场地平整爆破。 河流改道及防汛抢险爆破。
8.4.5 硐室爆破设计管理与 等级划分
8.4.5.1 硐室爆破设计依据 8.4.5.2 硐室爆破设计程序 8.4.5.3 硐室爆破的分级标准
C级：50≤Q＜300t； D级：0.2≤Q＜50t
A级：1000≤Q≤3000t；B级：300≤Q＜1000t；
8.4.6 爆破方案规划和药包布置 原则
硐室爆破
霍永基
中国水利水电科学研究院
8.4.1 硐室爆破定义及分类
8.4.1.1 硐室爆破定义
8.4.1.2 硐室爆破分类
(1) 松动爆破。ห้องสมุดไป่ตู้
(2) 抛掷爆破。
(3) 内部爆破。
8.4.1.3 药包形式划分
（1）集中药包。
（1）集中药包。 （2）条形药包。 （3）分集药包。 （4）异形药包。
注：1—渠道设计剖面；2—药包；3—抛掷堆积区
8.4.8.3 药包压缩圈的半径计算
(1) 集中药包爆破压缩圈半径计算。
岩土爆破压缩圈半径系数
表8-2
(2) 条形药包压缩圈半径计算。
现行条形药包压缩圈半径算式为：
8.4.9.1 单个集中药包单位爆破耗药 量分析
8.4.9.2 药包间距计算
(1) 集中药包 (2) 条形药包
8.4.9.3 爆破抛掷率分析
8.6.7 爆破技术设计的内容、方 法和步骤

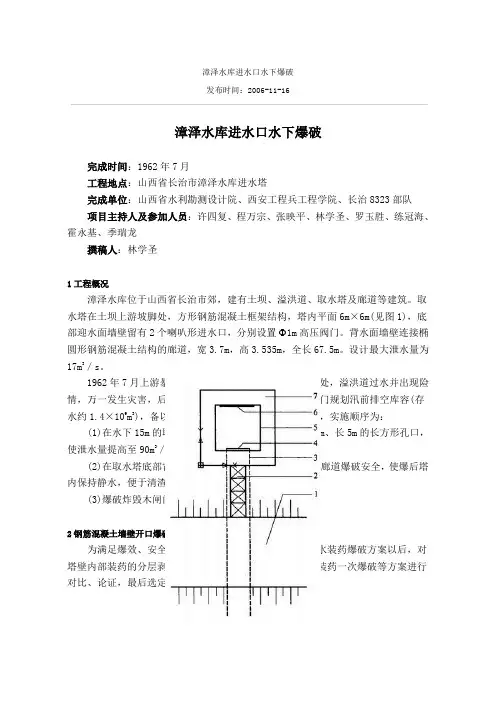

漳泽水库进水口水下爆破
漳泽水库进水口水下爆破发布时间：2006-11-16漳泽水库进水口水下爆破完成时间：1962年7月工程地点：山西省长治市漳泽水库进水塔完成单位：山西省水利勘测设计院、西安工程兵工程学院、长治8323部队项目主持人及参加人员：许四复、程万宗、张映平、林学圣、罗玉胜、练冠海、霍永基、季瑞龙撰稿人：林学圣1工程概况漳泽水库位于山西省长治市郊，建有土坝、溢洪道、取水塔及廊道等建筑。
取水塔在土坝上游坡脚处，方形钢筋混凝土框架结构，塔内平面6m×6m(见图1)，底部迎水面墙壁留有2个喇叭形进水口，分别设置 1m高压阀门。
背水面墙壁连接椭圆形钢筋混凝土结构的廊道，宽3.7m，高3.535m，全长67.5m。
设计最大泄水量为17m3／s。
1962年7月上游暴雨，水库水位急升至距坝顶1.74m处，溢洪道过水并出现险情，万一发生灾害，后果将不堪设想。
1963年初，水利部门规划汛前排空库容(存水约1.4×109m3)，备以容纳上游来水，确保水库安全度汛，实施顺序为：(1)在水下15m的取水塔底部墙壁迎水面爆破开设高4m、长5m的长方形孔口，使泄水量提高至90m3／s，确保汛前排空水库现有存水；(2)在取水塔底部背水面廊道进口处设置木闸门，保护廊道爆破安全，使爆后塔内保持静水，便于清渣；(3)爆破炸毁木闸门，通过廊道向外排水。
2钢筋混凝土墙壁开口爆破为满足爆效、安全和缩短工期的要求，在否定塔外深水装药爆破方案以后，对塔壁内部装药的分层剥皮爆破、分段毫秒延时爆破、内部装药一次爆破等方案进行对比、论证，最后选定内部装药一次爆破方案。
图1爆破对象与环境1-土堤；2-连接便桥；3-堤内廊道；4-廊道进口木闸门；5-取水塔；6-塔底爆破开口；7-塔顶平台2.1药包布置在塔内高4m、宽5m的迎水塔壁面布药，由原设计图纸得知：在爆破范围内配设内外两层钢筋网，分别有横向钢筋14根、Φ22mm@15，竖向钢筋17根、Φ16mm@30cm。
2011水下爆破1
利用炸药在水中爆炸产生的冲击、振动和压 缩作用，排除水下淤泥，是在江河湖海中建造堤 坝和水下平台时进行软基处理的一种新技术。主 要有爆夯法、爆炸排淤填石法和堤下爆炸挤淤法。 目前已在多个实际工程中得到推广应用。
江苏省公安厅工程爆破技术人员培训班 药包
水面
b
a
c
基岩
a——水中吊挂爆破 b——水下裸露爆破 c——水下钻孔爆破
江苏省公安厅工程爆破技术人员培训班
江苏省公安厅工程爆破技术人员培训班
江苏省公安厅工程爆破技术人员培训班
江苏省公安厅工程爆破技术人员培训班
各种水下爆破方法适用条件及其特点比较
爆 破 效 果
爆破 方法
作业方式
适用条件
特点和问题
直接往水中抛 5m水深以内的 投药包 静水区 裸露 爆破
施工简单，可用普通 炸药，但药包难以正 差 确定位，冲击波压力 大 施工简便，可用普通 炸药，但药包只能单 较 个安放，不能大范围 好 作业，炸礁效果好， 冲击波压力大
江苏省公安厅工程爆破技术人员培训班
2 、按照爆破工程性质分类
（1）水下抛掷爆破
利用炸药的爆破作用，将装药周围及装药
上方的土石破碎和抛掷，部分抛至沟槽以外，部 槽（航道、管线）。这是一种较为有效的水下爆
破方法，但炸药耗量大。采用裸露装药爆破时，
分被水流冲走，爆后无须清渣即可获得要求的沟、
5、水下岩塞爆破
江苏省公安厅工程爆破技术人员培训班
水下爆破
概念： 在水中、水底或水下固体介质内进行的爆破作业 称为水下爆破。
水下爆破与水上（陆地）爆破的区别，通常是以施 工期的水位来划分的。临空的自由面在水位以上者称为 水上爆破；自由面在水位以下这者称为水下爆破。
水工结构爆破震动效应研究及安全分析
第9 卷第 4 期2 0 0 3 年 1 2 月工程爆破EN GINEER IN G BLASTIN GVol19 , No14December 2003文章编号: 1006 - 7051 (2003) 04 - 0072 - 06水工结构爆破震动效应研究及安全分析霍永基(中国水利水电科学研究院, 北京100044)摘要: 水利水电工程不能简单套用矿山及建筑部门现行的统一爆破规程规定的安全分析方法和控制标准,而应该首先研究不同类型爆破对各种水工结构的荷载特性和破坏作用机制,从而分别制订出与之相适应的安全判据和控制标准。
文章从现代爆破作用原理出发,阐明岩体爆破的震动特性、影响因素及最新研究进展。
通过对大量科研观测资料的分析,结合我国某些工程实践经验,着重介绍了岩土爆破对闸坝工程、水工隧洞的作用特性、破坏机制和安全准则。
关键词: 水工结构;爆破工程;地震效应;安全标准中图分类号: TV542 文献标识码: AEFFECT OF BLASTIN G V IBRA TION ON H YDRAUL IC STRUCTU RESAND SAFET Y ANAL YSISHUO Yong2ji( China In stit u t e of W ater Resources and Hydropower R esearch , B ei j ing 100044 , China)ABSTRACT : For water resource and hydropower projects ,t he analysis method and control criterions of blasting safety in Blasting Safety Regulations for mining and construction departments should not be simply adopted while the safety criterions and control standards suitable for them should be set up through studying the loading property and damage mechanis m of different blasts to every variety of hydraulic st ructure1 In this paper , the characteristics and influencing factors of blasting vibration in rock and recent research progression were expound2 ed on the basis of modern blasting principle1Through analyzing a lot of observed data and in the light of the ex2 perience f rom some practical projects ,t he active features ,damage mechanis m and safety criterions of blasts in soi l and rock to locks ,dams and hydraulic tunnels were introduced emphatically1KE Y WO RDS : Hydraulic st ructures ; Blasting project ; Seis mic effect ; Safety criteria1 引言20 世纪80 年代,随着改革开放带来的经济大发展,水利水电、铁道交通、冶金建筑等部门工程爆破任务与日俱增,爆破对环境安全影响的问题愈来愈突出,因此国家于80 年代中期制订了“中华人民共和国国家标准G B - 6722 - 86 爆破安全规程”、“大爆破安全规程”和“拆除爆破安全规程”。
工程爆破理论与技术系列培训之水下爆破
围堰结构爆破拆除技术
三.几类典型围堰结构爆破拆除的基本方法
1、混凝土防渗心墙土石围堰结构爆破拆除法。 混凝土心墙是一道现场连续建筑的高大刚性墙体，必须爆破 破碎后才能清运。为此，采用沿墙体中轴线布置一排垂直 超深孔钻爆法设计最为适宜。而炮孔参数则应按挤压破碎 相似条件选定。炮孔装药结构宜采用间隔耦合（准耦合） 药卷，起爆药包放置须根据炮孔装药长度布设，各自选用 上、下正反向起爆药包微差延时爆破。
爆炸参数与悬挂关系
H ⊿h h R H
R
h ⊿h Q
水下爆破
水下爆破工程技术
爆破次数与相对沉陷关系
相 对 沉 陷 砂砾层
碎石层
爆炸夯实次数
水下爆破
水下爆破工程技术
深埋药包爆破压密法 1、药包与埋深的关系 Q=K1h3=0.055h3 2 、有效埋深度： he=K2Q1/3=4.0Q1/3 3、单个药包最大影响半径R： RMax=K3Q1/3 4、单个药包有效压密半径Re=K4Q1/3 5、药包间距：a=b=Re
水下爆破
水下爆破工程技术
4、钻孔爆破施工技术
钻孔平台：自升式水上升降平台；
凿岩型式：双管式回转冲击凿岩机； 装药机具：密封圆桶装药器具、气压装药器、水压装药器。 火工材料：耐水耐压火工品材料； 起爆器材：遥控起爆。
水下爆破
水下爆破工程技术
5、目前平台技术 （1）、固定支架平台：水浅、水速慢，作业船 无法作业的水中；平台在爆破区上。 （2）、浮式作业平台：依靠锚缆固定移动型平台。 作业机具固定于其上。 （3）、永久型专业钻孔爆破船。
水下爆破
水下爆破工程技术
(四)水下岩塞爆破 1、岩塞爆破的技术难点 ① 岩塞口的位置、形式、参数； ② 对环境结构物的保护； ③ 岩塞爆破施工的生产安全保证。 2、勘察设计与测量 ① 勘察现场与岩性 ② 位置选择原则： 符合洞口设计要求；有利设计，一次爆通； 岩塞厚度保证强度与稳定要求；
水下爆破安全教育培训(2篇)
第1篇一、引言水下爆破作为一种重要的水下作业手段，广泛应用于水下基础工程、水下拆除、水下资源开发等领域。
然而，水下爆破作业具有高风险、高难度、高技术含量等特点，一旦操作不当，极易引发安全事故。
为了提高水下爆破作业人员的安全意识和操作技能，确保作业安全，特举办本次水下爆破安全教育培训。
二、培训对象本次培训对象为从事水下爆破作业的相关人员，包括爆破设计人员、爆破施工人员、安全管理人员等。
三、培训内容1. 水下爆破基本知识（1）水下爆破的定义及分类（2）水下爆破的原理及特点（3）水下爆破常用爆破器材及性能2. 水下爆破安全风险及预防措施（1）爆破作业安全风险（2）爆破作业事故案例分析（3）预防措施及安全操作规程3. 水下爆破现场安全管理（1）爆破作业现场安全布置（2）爆破作业现场安全防护措施（3）爆破作业现场应急处理4. 水下爆破技术规范及标准（1）水下爆破技术规范概述（2）水下爆破设计要求（3）水下爆破施工要求5. 水下爆破作业设备操作及维护（1）水下爆破设备操作规程（2）水下爆破设备维护保养（3）水下爆破设备故障排除6. 水下爆破作业应急处理（1）水下爆破作业应急处理原则（2）水下爆破作业应急处理流程（3）水下爆破作业应急处理措施四、培训方法1. 理论授课：邀请相关领域的专家、学者进行授课，系统讲解水下爆破安全知识。
2. 案例分析：通过分析水下爆破作业事故案例，提高学员的安全意识和防范能力。
3. 实操演练：组织学员进行水下爆破作业实操演练，提高学员的操作技能。
4. 互动交流：鼓励学员提问、讨论，解决实际工作中遇到的问题。
五、培训时间本次培训时间为2天，具体安排如下：第一天：上午：水下爆破基本知识；下午：水下爆破安全风险及预防措施。
第二天：上午：水下爆破现场安全管理；下午：水下爆破技术规范及标准。
六、培训考核培训结束后，对学员进行考核，考核合格者颁发培训证书。
七、培训总结本次水下爆破安全教育培训旨在提高水下爆破作业人员的安全意识和操作技能，确保作业安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水下爆破
四.有害效应与安全防护
1、水中冲击波的影响； 2、爆破冲击波与气浪压力对隧道的影响； 3、岩塞爆破的地震效应； 4、石渣运动的危害影响。
水下爆破
围堰结构爆破拆除技术
霍永基
（中国水利水电科学研究院）
一.概述
围堰结构是一项用途广泛的临时挡水建筑物。为使主体工程能在旱地上修建, 一般先在滩地或水域中修筑挡水围堰，然后抽干围堰内的基坑积水，再进行主体 建筑物基础开挖和筑造。因此，围堰结构应具有良好的挡水能力和防渗稳定性。 围堰工程广泛用于水利电力、铁道交通、港口码头和桥涵隧洞工程施工。围堰结构 种类繁多，按使用材料可分为土石围堰、混凝土围堰、岩坎围堰、竹笼围堰、 木笼围堰、草土围堰、钢板桩围堰以及复合型围堰等。 按水利水电拦河大坝及电站厂房施工用途又可分为上、下游围堰，纵、横向围堰， 汛期临时过水围堰和不过水围堰等。围堰爆破拆除工作亦常用于配合截流工程， 实施爆破分流。围堰拆除时机为，当主体工程具备自身挡水能力，或已基本完建， 需投入使用时，围堰需全部（或部分）拆除。采用何种拆除方法应视围堰结构类 别和工程环境的限制要求等具体条件而定。钢板桩围堰一般采用机械拔桩法拆除 以利重复使用。而岩坎围堰和混凝土围堰等通常采用爆破法拆除。因此，非溢流 围堰工程除满足安全挡水条件和要求（堰顶高于最高档水位，堰体稳定、不透水 和耐冲刷）外，还应考虑建筑工程量小，结构简单，施工方便，造价低，工期短 并有利于拆除清运。由于围堰爆破拆除时，离主体建筑物一般都很近，爆破对 工程环境的各种有害效应及安全影响威慑都较大，因此研究围堰工程爆破拆除 的优化设计，合理施工和有效的安全防护措施对确保工程项目的胜利完成具有 重大的现实指导意义和巨大的社会经济效益。
围堰结构爆破拆除技术
三.几类典型围堰结构爆破拆除的基本方法
1、混凝土防渗心墙土石围堰结构爆破拆除法。 混凝土心墙是一道现场连续建筑的高大刚性墙体，必须爆破 破碎后才能清运。为此，采用沿墙体中轴线布置一排垂直 超深孔钻爆法设计最为适宜。而炮孔参数则应按挤压破碎 相似条件选定。炮孔装药结构宜采用间隔耦合（准耦合） 药卷，起爆药包放置须根据炮孔装药长度布设，各自选用 上、下正反向起爆药包微差延时爆破。
围堰结构爆破拆除技术
几类典型围堰结构爆破拆除的基本方法
2、混凝土重力式围堰爆破拆除法
此类围堰结构特点为迎水面近乎垂直面，而背水面约为1：0.6 左右的斜面，故一般宜采用垂直孔为主或垂直孔与斜孔相结合 的分层钻孔爆破法。为确保围堰拆除范围以外部分的堰体与之 相连接的主体结构物不至受损，应在边缘连接处布置必要的预 裂孔、隔振孔（拉裂孔）。炮孔临空面应以朝向挡水面为主， 采用抛掷爆破或加强松动的微差爆破“V”型起爆法，以确保爆 破后形成形态标准、尺寸正确的过水口门。同时为了尽量避免 大量爆破破碎物抛向主体工程造成损坏。对朝向基坑内的炮孔， 应选取以松动或加强松动爆破为主的炮孔设计参数。
围堰结构爆破拆除技术
围堰爆破拆除工作的特点和有害效应分析
当水头（水位差）较大时会产生水跃现象，对基坑产生强烈冲刷，对主体
建筑结构迎水面产生强大的破碎浪压力，甚至在闸门井控制室通道产生
“井喷”现象，并携带大量淤积物及堰体破碎物涌入基坑，并淤积于进水 设施 通道里外和基坑上，造成不利影响。因此，无论围堰内充水与否，爆破时 都应分别采取相应的安全保护措施。譬如，用气泡帷幕削减水中冲击波； 用临时屏障阻挡泥沙、碎石直接灌入进水口门，冲刷毁损建筑设施等。
水下爆破
水下爆破工程技术
(3)药包适宜质量Q： Q=K3HB (4)土层有效压密深度he=⊿h=K4 Q1/3 (5)响应爆炸最大作用半径R： R=K5Q1/3 (6)药包间距：a=2R (长方形布置药包）
水下爆破
水下爆破工程技术
各种土层悬挂药包爆炸压密常数
土的种类 K1 K2 K3 B K4 K5
砂、砾石
松饱和沙土 块石垫层
2.32
2.32 2.1~2.6
0.35
0.35 0.25~0.3
0.1
0.1 0.1~0.1 5 0.07~0. 11
2.46
2.46 2.3
1.8
3.0
2.0
2.5~3.0 1.5~2.2
砂砾垫层
2.1~ቤተ መጻሕፍቲ ባይዱ.6
0.4~0.6
2.5
1.8~2.5
水下爆破
水下爆破工程技术
围堰结构爆破拆除技术
二.围堰爆破拆除工作的特点和有害效应分析
1、围堰爆破拆除工作特点
围堰拆除的时机需视主体建筑物施工进度和完建日期而定，两者 应同步安排。围堰拆除工作包括预拆除和正式爆破拆除。围堰预拆除 目的是减少正式爆破的工程量、降低爆破对主体建筑物和环境的有害 效应和减少水下清运工作的困难、缩短施工工期和降低施工费用，并 有利于工程项目胜利安全竣工。 但是，围堰何时预拆除至何等地步，要紧密结合当地水情、工程分析 和雨情预报，严格按照水工建筑物围堰工程等级划分和防汛安全标准 的有关规定，研究不同类型围堰的安全挡水条件和要求。土石围堰顶 高程还需考虑风浪爬高的影响，应分析汛期不同期间的可能最高挡水 位并具有必要的堰顶超高，避免因水位上升造成堰顶溢流，冲刷破坏 和基坑积水等带来的损失。
水下爆破
水下爆破工程技术
埋深爆破压实的优点：
爆破效果好、4~5次爆破夯实即可达到目的。
裸露腰包爆破爆炸压密法，爆破效率低、爆破压实有效半径 为深埋的一半。方法简单，易行。
水下爆破
水下爆破工程技术
水下淤泥地基爆炸处理技术
1、爆破夯实法；
2、排淤填石法； 3、堆石下爆破挤淤法； 4、水下触底爆夯挤淤法。
水下爆破
水下爆破工程技术
5、爆破施工 ① 打贯通孔、检查、核对岩性及尺寸； ② 导洞开挖打超前勘察孔； ③ 准确测量断面；
④ 采取封堵和堵漏措施；
⑤ 控制钻孔深度，一般孔底至临水空面的距离0.2~0.5m； ⑥ 调整药量使孔底药量均匀； ⑦ 抗水炸药与抗水措施准备； ⑧ 网路的准爆性、可靠性；
⑨ 进行必要的爆破实验。
水下爆破
水下爆破工程技术
(四)水下岩塞爆破 1、岩塞爆破的技术难点 ① 岩塞口的位置、形式、参数； ② 对环境结构物的保护； ③ 岩塞爆破施工的生产安全保证。 2、勘察设计与测量 ① 勘察现场与岩性 ② 位置选择原则： 符合洞口设计要求；有利设计，一次爆通； 岩塞厚度保证强度与稳定要求；
水下爆破
水下爆破工程技术
一、水下爆破概述
1、水下爆破的工程的作用 概念：爆源置于水域制约区内与水体介质相互作用的爆破； 工程类型：深水、浅水、近水面、水底裸露、水底钻孔、 水下峒室、挡水体爆破。 普通炸药的性能在水下有有很大变化。 水的易流动性、弱粘性、微压缩性，深水压力使水下爆与 露天爆破有明显区别。
水下爆破
水下爆破概述
能力大大下降。
岩石的移动受水压的作用大大减慢，单耗增加，移动、 抛掷减少。 冲击波、应力波、地震波在水中衰减减慢，爆破危害效应 增加。
水下爆破
水下爆破工程技术
2、水下钻孔爆破装药量计算 一般比露天爆破装药量增加（15~20）%与岩性和炮孔 布置有关； 3、水下炮孔爆破布孔原则 布孔一定结合钻孔方式进行；潜水员钻孔孔深深度与孔距 受到限制。 平台钻孔：孔深和孔距合理实现。 参数：坚硬完整岩石 a=(1.0~1.25)w; b=(0.8~1.2)w; 裂隙发育、中硬 a=(1.25~1.5)w b=(1.2~1.5)w 超深：国内1.0~1.5m,一般不低于2米，达到3米。 采用的钻孔形式：直孔、尽量选用斜孔。
(Q1/3/R)2.05
水下爆破
水下爆炸冲击波理论及分析计算
3.其它水下爆炸参数计算 水体界面对水中冲击波的影响； 水下爆炸气泡脉动及参数的计算； 浅水爆炸水喷和波浪效应.
水下爆破
三.水下爆破工程技术
(一 )、水下钻孔爆破 1、水下钻孔爆破机理： 水饱和岩体的波阻抗大，使冲击波对水中岩体的拉伸破坏
3、爆破设计方案
① 钻孔爆破方案； ② 洞室爆破方案； ③ 钻孔与洞室爆破结合方案。 ④ 深厚覆盖层水下岩塞爆破： 集中药包一次爆破成功；深孔爆破法； 4、药量计算 ① 药量考虑：比陆地多增加10~30%； ② 爆破作用指数：n=0.8~1.2； ③ 抵抗线W：临洞临空面 W； 临水临空面 W=1.15~1.20； ④ 深孔爆破，平均单耗增加30~50%。
水下爆破
水下爆破概述
浅水爆炸的特征与现象 1、冲击波反射在水的表面形成水柱。 2、气泡上冲形成水喷； 3、接近水底爆破形成弹坑； 4、形成涌浪爬高现象； 5、近水爆炸形成水面弹坑现象。
水下爆破
二、水下爆炸冲击波理论及分析计算
1、冲击波理论 水中爆炸的压力峰值： P=k(Q1/3/R)a 冲量 I =LQ1/3 (Q1/3/R)B 能流密度 E=mQ1/3 (Q1/3/R)r 其中：k.L.m;a.B.r与爆源性质和炸药品种参数。
爆炸参数与悬挂关系
H ⊿h h R H
R
h ⊿h Q
水下爆破
水下爆破工程技术
爆破次数与相对沉陷关系
相 对 沉 陷 砂砾层
碎石层
爆炸夯实次数
水下爆破
水下爆破工程技术
深埋药包爆破压密法 1、药包与埋深的关系 Q=K1h3=0.055h3 2 、有效埋深度： he=K2Q1/3=4.0Q1/3 3、单个药包最大影响半径R： RMax=K3Q1/3 4、单个药包有效压密半径Re=K4Q1/3 5、药包间距：a=b=Re
围堰结构爆破拆除技术
围堰爆破拆除工作的特点和有害效应分析
2.围堰爆破拆除有害效应分析
无论围堰在预拆除或正式爆破拆除时都应充分考虑爆破的各种有害效应。 预拆除工作一般在围堰挡水位以上或不受水位影响的围体部位进行陆地 施工。故其爆破的有害效应主要是飞石和地震效应。但正式爆破拆除时， 因一次爆破拆除量大，且存在围堰内基坑充水与否两种不同的选择。 其相应产生的有害效应各有利弊。假若围堰内充水，则除爆破飞石外， 对主体建筑及其设施（通水管道、挡水闸门以及起闭室等）将产生的水 中冲击波和动水压力以及地震荷载都较无充水情况强烈。同时围堰爆破 物落入水中将产生波浪效应。但围堰爆破破碎物及淤积物大部分原地堆积， 若基坑内充水位高于围堰外水位时，部分堆积物还可能随水流流向围堰 外侧。但无充水情况爆破拆除时，除了同样产生爆破飞石和地震效应外， 由于挡水围堰爆除后，将形成水体突泄，从爆破口门涌进基坑。
