园林设计 第三章 园林图纸的抄绘
园林设计图纸绘制与阅读
跌水处理
桥梁施工参见桥 梁施工详图
驳岸处理02
A0.00 B100.00
木质平台参见 木质平台施工详图
驳岸处理02
A0.00 B150.00 水体施工放线图 1:200
驳岸 处理01
日本绣线菊(7) W=0.6 H=0.6
胶东卫矛(33.9m) H=0.6 W=0.5
说明，景点、建筑物或者构筑物的名称标注即图例表。 2. 道路、铺装的位置、尺度、主要点的坐标、标高以及定
位尺寸。 3. 小品主要控制点坐标及小品的定位、定形尺寸。 4. 地形、水体的主要控制点坐标、标高及控制尺寸。 5. 植物种植区域轮廓。 6. 对无法用标注尺寸准确定位的自由曲线园路、广场、水
体等，应给出该部分局部放线详图，用放线网表示，并 标注控制点坐标。
道路纵坡度、场地平整坡度、排水沟沟底纵坡 度宜以百分计，并应取至小数点后一位，不足时以 （0）补齐。
5. 坐标网格
坐标分为测量坐标和施工坐标。测量坐标为绝 对坐标，测量坐标网应画成交叉十字线，坐标代号 宜用“X、Y”表示。施工坐标为相对坐标，相对零 点宜通常选用已有建筑物的交叉点或道路的交叉点， 为区别于绝对坐标，施工坐标用大写英文字母A、B 表示。
三、总平面施工放线图的绘制方法
1. 绘制设计平面图。 2. 根据需要确定坐标原点及坐标网格的精度，绘
制测量施工坐标网。 ቤተ መጻሕፍቲ ባይዱ. 标注尺寸、标高。 4. 绘制图框、比例尺、指北针，填写标题、标题
栏、会签栏，编写说明及图例表。
第三节、道路、广场铺装施工放线图
一、内容： 放线网格（间距1米或5米或10米不等） 坐标原点、坐标轴、主要点的相对坐标 标高（等高线、铺装等）
园林施工图的绘制及识图-读图
构构件详图等。 电气工程：电气设计说明，主要设备材料表，电气施工平面图、
施工详图、系统图、控制线路图等。大型工程应按强电、弱电、 火灾报警及其智能系统分别设置目录。 给排水工程：给排水设计说明，给排水系统总平面图、详图，给 水、消防、排水、雨水系统图，喷灌系统施工图。 园林绿化工程：植物种植设计说明，植物材料表，种植施工图， 局部施工放线图，剖面图等。如果采用乔、灌、草多层组合，分 层种植设计较为复杂，应该绘制分层种植施工图。
一、封皮
内容：
工程名称 建设单位 施工单位 时间 工程项目编号
二、目录
文字或图纸的名称、图别、图号、图 幅、基本内容、张数
图纸编号以专业为单位，各专业各自编排各专业的 图号；
对于大、中型项目，应按照以下专业进行图纸编号：园林、建筑、 结构、给排水、电气、材料附图等；
对于小型项目，可以按照以下专业进行图纸编号：园林、建筑及结 构、给排水、电气等。
2. 设计范围。 3. 标高及标注单位：应说明图纸文件中采用的标注单位，采
用的是相对坐标还是绝对坐标，如为相对坐标，须说明采用的 依据以及与绝对坐标的关系。 4. 材料选择及要求：对各部分材料的材质要求及建议；一般 应说明的材料包括：饰面材料、木材、钢材、防水疏水材料、 种植土及铺装材料等。 5. 施工要求：强调需注意工种配合及对气候有要求的施工部 分。 6. 经济技术指标：施工区域总的占地面积，绿地、水体、道 路、铺地等的面积及占地百分比、绿化率及工程总造价等。
除了总的说明之外，在各个专业图纸 之前还应该配备专门的说明，有时施 工图纸中还应该配有适当的文字说明。
总说明实例
四、施工总平面图
园林施工图纸绘制,掌握这五点就够了
园林施工图纸绘制，掌握这五点就够了1、竖向施工图内容,用途和绘制要求:(一)内容与用途竖向施工图主要表示地形在竖直方向上的变化情况,为造园工程土方调配预算、地形改造的施工提供服务依据,是指导园林土方工程施工的技术性文件。
凹形施工图主要包括平面图、断面图和这种做法说明等。
(二)绘制要求1.平面图(1)图的比例尺为1:100~1:500。
(2)画等高线。
外观设计地形和原地形的高程用等高线将原表示,等高距为0.25--0.5m。
水池池底高程若用等高线圆周坦承,水面要标出最低、最高及常水位。
(3)标注高程。
标明建筑室内外和出人口、土(假)山山顶、水体驳岸岸顶、岸底的标高,道路的转折点、交汇处、变坡处应注明标高及纵坡坡度。
(4)画出排水方向、雨水口位置。
必要时可增加土方调配图,方格为2m×2m~l0m×10m,注明各方格交点云峰原塔顶标高、设计标高及填挖高度,并列出土方平衡表格。
2.断面图对于重点地区、下坡变化复杂地段可增加断面图。
并标明各关键部位的标高。
图的比例尺为1:20--1:50。
3.做法说明可用文字、图形对土质分析隋况、夯实程度、地形及客土的处理方法等演算法加以说明。
2、施工总平面图内容与用途,绘图要求:施工分布区总平面图表示用地区域范围的总体综合设计的内容,是个股表现工程总体布局的图样,是工程施工放线、土方工程及编制施工规划参照的依据。
(二)绘图要求(1)图的比例尺为1:100~1:500。
(2)应以详细尺寸或坐标网格标明各类建筑物、构筑物、地下管线的位置及外轮廓。
坐标网格一般为2m×2m--10m×10m,其方向尽量与测量坐标网格一致。
(3)图中要注明基准点、基准线。
伯德角要同时注明标高。
(4)注明道路、广场、台承、建筑物、河湖水面、山丘、绿地和古树根部的爱宕山,它们的衔接部分亦要做若干标注的标注。
3、园路、广场施工图内容与作用,绘图要求:(一)内容与作用园路、广场施工图是指导徽派道路和广场施工的技术性图样,它能够地反映园林路网和广场布局及广场、园路铺装的材料、施工方法和要求等。
园林设计图纸的绘制与阅读
园林设计图纸的绘制与阅读园林设计图纸是园林设计师将自己的创意和想法转化为可视化的工具，也是施工人员进行施工的重要依据。
对于园林行业的从业者和爱好者来说，掌握园林设计图纸的绘制与阅读方法至关重要。
一、园林设计图纸的绘制（一）前期准备在绘制园林设计图纸之前，设计师需要进行充分的前期准备工作。
首先，要对设计场地进行详细的勘察和分析，包括地形、土壤、气候、植被等自然条件，以及周边环境、交通、人流等社会因素。
其次，要与业主进行充分的沟通，了解业主的需求和期望，确定设计的主题和风格。
最后，要收集相关的资料和案例，借鉴前人的经验和教训，为自己的设计提供参考。
（二）绘图工具和材料绘制园林设计图纸需要用到一系列的工具和材料，如绘图板、丁字尺、三角板、比例尺、铅笔、橡皮擦、针管笔、马克笔、彩铅、绘图纸等。
不同的工具和材料具有不同的特点和用途，设计师需要根据自己的习惯和需求进行选择。
（三）图纸内容1、平面图平面图是园林设计图纸中最基本的一种，它展示了园林的整体布局和空间关系。
平面图包括地形、建筑物、道路、广场、水体、植被等元素，需要用不同的符号和线条来表示。
在绘制平面图时，要注意比例的准确性和布局的合理性，使各个元素之间相互协调、相互呼应。
2、剖面图剖面图是展示园林竖向空间关系的图纸，它可以帮助我们了解地形的起伏、建筑物的高度、水体的深度等信息。
剖面图通常沿着重要的轴线或关键部位绘制，需要标注出标高、尺寸等数据。
3、立面图立面图是展示园林建筑物和景观元素外立面的图纸，它可以帮助我们了解建筑物的外观、材质、色彩等信息。
立面图需要标注出尺寸、材质、色彩等数据，使施工人员能够准确地进行施工。
4、效果图效果图是展示园林设计最终效果的图纸，它可以帮助业主直观地感受到园林的美景。
效果图通常采用手绘或电脑绘制的方式，需要注意色彩的搭配、光影的效果、材质的表现等，使效果图更加逼真、生动。
（四）绘图步骤1、确定比例和图幅根据设计场地的大小和复杂程度，确定合适的比例和图幅。

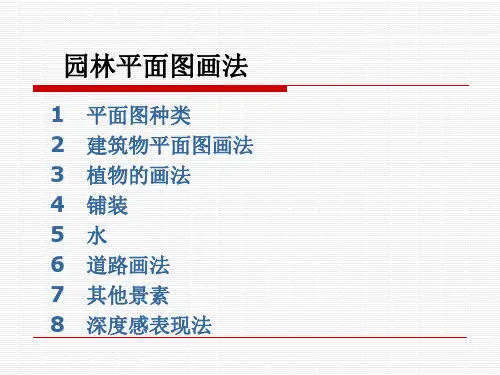

园林平面图画法
3 植物的画法
➢ 树群（丛）的基本画法
林缘线界定空间（粗线标出林缘，再用细线标出个体树 木的位置）
需用图例（质感法、分枝法）表现，大小植株相互覆盖 时，可用“大盖小”，即用大的图例覆盖部分小的图例，可 使画面整洁生动。
3 植物的画法
➢ 灌木丛的画法
3 植物的画法
➢ 绿篱的画法
3 植物的画法
➢ 分析图
泡泡图解
1 平面图种类
➢ 设计图
草图（设计草图）:
一草、二草（正草） 定案（或延至三草）
正图及其他发展图或主要规划图:
表达最后的设计答案，包括建筑物群、道路规划、 种植表及设计元素的位置
公园 (总规 )
1:1000 或1:2000
详规（详细设计） 1:500或1:200
1 平面图种类
➢ 施工图
双线表示道路及镶边石道牙双线表示道路及镶边石道牙双单线徒手勾宽度内填质感367其他景素?山石细线勾勒轮廓和质感美工笔加粗外轮廓378深度感表现法?阴影法阴影的作用表示物体的高度及形状38cab8深度感表现法?阴影法阴影的作用表示季节和时间39n8深度感表现法?阴影法阴影的绘制方法以45的投射角的平行光作光源408深度感表现法?阴影法阴影的表现方式完全涂黑418深度感表现法?阴影法阴影的表现方式交叉线428深度感表现法?阴影法阴影的表现方式单线434445
➢ 地被植物的画法 打点法 打线法 画线法
4 铺装的画法
➢ 铺装的画法
➢ 铺装在平面图上与地被一样属 于背景材料；
➢ 铺装图例多根据真实外形加以 简化而成；
5 水体的画法
➢ 水体的画法
➢ 水面可分为静水和动水：为表达水之平静，常用拉长的平行 线画水，平行线可以断续并留以空白表示受光部分。动水常 用曲线表示，运笔时有规则的扭曲，形成网状，也可用波形 短线条来表示动水面。
园林设计图纸的绘制与阅读
b
0.5b
0.25b 假想轮廓线、成型前原始轮廓线等 0. 25b 不需画全的断开界线
1.不需画全的断开界线 0.25b 2.构造层次的断开界线
图线示例
2. 比例
比例的大小是指图形尺寸与实际尺寸比值的大小 不同类型纸比例不同 （课本P60 表3-2）
3. 建筑制图统一标准 (课本P60-67）
第五节 园林设计图的类型
方案设计 1. 园林总体规划设计图 2. 竖向设计图 初步设计(扩 初) 3. 种植设计图 4. 立面图 5. 剖面图 施工图设计 6. 透视图
1. 园林总体规划设计图
园林总体规划设计图简称总平面图，它表明了一个区域范围内园林 总体规划设计的内容，反映了组成园林各个部分之间的平面关系及长宽 尺寸，是表现总体布局的图样。 总平面图的具体内容：
1）表明用地区域现状及规划的范围。
2）表明对原有地形地貌等自然状况的改造和新的 规划 。 3）以详细尺寸或坐标网络标明建筑物、道路、水 体系统及地下或架空管线的位置和外轮廓，并注 明其标高。 4）标明园林植物的种植位置。
园林总体规划设计图
2. 竖向设计图： 又称地形图，主要反映规划用地范围内的地形设计情 况、山石、水体、道路和建筑的标高，以及他们之间的高 度差别，并为土方工程和土方调配以及预算、地形改造的 施工提供依据。
线型的种类和用途
名 称 粗
线
型
线宽
用
途
b
0.5b
实
中 线
1.一般作主要可见轮廓线 2.平、剖面图中主要构配件断面 的轮廓线 3.建筑立面图中外轮廓线 4.详图中主要部分的 断面轮廓线和外轮廓线 5.总平面图中新建建筑物的可见轮 廓线 1.建筑平、立、剖视图中一般构配件的轮廓线 2.平、剖视 图中次要断面的轮廓线 3.总平面图中新建道路、桥涵、围 墙及其他设施的可见轮廓线和区域分界线 4.尺寸起止符号 1.总平面图中新建人行道、排水沟、草地、花坛等可见轮廓 线，原有建筑物、铁路、道路、桥涵、围墙等的可见轮廓线 2.图例线、索引符号、尺寸线、尺寸界线、引出线、标高符 号、较小图形的中心线 1.新建筑物的不可见轮廓线 2.结构图上不可见钢筋及螺栓 线 1.一般不可见轮廓线 2.建筑构造及建筑构配件不可见轮廓 线 3.总平面图计划扩建的建筑物、铁路、道路、桥涵、围 墙及其他设施的轮廓线 4.平面图中吊车轮廓线 1.总平面图中原有建筑物和道路、桥涵、围墙等设施的不可 见轮廓线 2.结构详图中不可见钢筋混凝土构件轮廓线 3. 图例线
园林设计平面图的绘制与识读
园林设计平面图的绘制与识读一：内容与用途园林设计平面图是表现规划范围内的各种造园要素（如地形、山石、水体、建筑及植物等）布局位置的水平投影图，它是反映园林工程总体设计意图的主要图纸，也是绘制其他图纸及造园施工的依据。
二: 绘制要求由于园林设计平面图的比例较小，设计者不可能将构思中的各种造园要素以其真实形态表达于纸上，而是采用一些经国家统一制定的或“约定俗成”的简单而形象的图形来概括表达其设计意图，这些简单而形象的图形叫做“图例”，常用图例参考附录。
（一）园林要素表示法1.地形地形的高低变化及其分布情况通常用等高线表示。
设计地形等高线用细实线绘制，原地形等高线用细虚线绘制，设计平面图中等高线可以不注高程。
2.建筑和园林小品在大比例图纸中，对于有门窗的建筑，可采用通过窗台以上部位的水平剖面图来表示，对于没有门窗的建筑，采用通过支撑柱部位的水平剖面图来表示。
用粗实线画出断画轮廓，用中实线画出其他可见轮廓，如图10-1中水榭和六角亭。
此外，也可采用屋顶平面图来表示（仅适用于坡屋顶和曲面屋顶），用粗实线画出外轮廓，用细实线画出屋面，如图10-1中六角亭。
对花坛、花架等建筑小品用细实线画出投影轮廓。
在小比例图纸中（1:1000以上），只须用粗实线画出水平投影外轮廓线。
建筑小品可不画。
3.水体水体一般用两条线表示：外面的一条表示水体边界线（即驳岸线），用特粗实线绘制；里面的一条表示水面，用细实线绘制。
4.山石山石均采用其水平投影轮廓线概括表示，以粗实线绘出边缘轮廓，以细实线概括出皴纹。
5.园路、广场和铺地园路用细实线画出路缘，对铺装路面也可按设计图案简略示出，如图10-1入口冰纹路。
6.植物种植园林植物由于种类繁多、姿态各异，平面图中无法详尽表达，一般采用“图例”概括表示，所绘图例应区分出针叶树、阔叶树、常绿树、落叶树、乔木、灌木、绿篱、花卉、草坪、水生植物等，对常绿植物在图例中应画出间距相等的细斜线表示。
绘制植物平面图图例时，要注意曲线过度自然，图形应形象，概括。
抄绘园林微地形设计图并制作模型
抄绘园林微地形设计图并制作模型
抄绘园林微地形设计图并制作模型
抄绘园林微地形设计图并制作模型
抄绘园林微地形设计图并制作模型
2.美学功能 恰当的微地形处理有利于增加景观层次，增强艺术视
觉效果，并能在一定程度上增加城市绿地量。将平地设计 为起伏的微地形后，树木种植量能增加30%。微地形堆坡 的高度与场地特点相关联，如地库顶板堆坡一般不超过1.5 m，而大面积的宽阔场地则可设计为高堆坡，运用架空材 料形成高于10 m的变化坡形，通过起伏连绵的微地形，形 成前景与后景的关联，增加纵深感。
抄绘园林微地形设计图并制作模型
疏林草地中利用微地形做出小山丘，在保留其舒适性 与参与性的同时，增加了场地的空间感，适当对视线进行 遮挡，增加了景观的深度。
微地形的坡度与场地面积相关，面积较大的地块可以 自然山脉的形态为模板，设计成起伏的草地或疏林地，展 现自然景观；
抄绘园林微地形设计图并制作模型
园林植物景观设计
抄绘园林微地 形设计图并制
作模型
抄绘园林微地形设计图并制作模型
课前学习任务单
1.学习任务 公园微地形调研。 2.任务要求 请以小组为单位（5～6人）选择所在城市某一公园 进行调研，以图片形式记录微地形的形态，分析各微地 形之间的不同点和各自的优缺点，形成调查报告，并以 PPT形式准备课堂汇报。
抄绘园林微地形设计图并制作模型
抄绘园林微地形设计图并制作模型
抄绘园林微地形设计图并制作模型
二、微地形的功能
1.空间造景功能 微地形能够组织园林空间，与园路铺装结合，辅之合
理的植物配置，可以起到引导游客视线和控制游览速度的 作用。微地形能构成富有韵律的天际线和林缘线，有助于 各种园林设计手法的实现，如障景、夹景或漏景等。通过 微地形的变化，可增加人们对周边景观的感知和体验，塑 造多样的景观空间效果。微地形的空间造景功能如图1-3-2 所示。
(完整版)园林手绘技巧教程
园林透视图的绘制园林透视图所表现的对象主要是树木花草、山石水景、园路和园林建筑物等。
园林透视图可以用钢笔、铅笔、毛笔等不同的工具绘图，其中钢笔是最常用的工具。
用钢笔画出的图、线条清晰，便于晒图、复印和保存。
钢笔画是用不同粗细和疏密的线条（竖线、横线、斜线、交叉线、各种曲线、点和小圈等）加以叠加组合，来表现园林景观的形体轮廓、空间层次、光影变化和材料质感。
园林专业的学生必须尽早掌握用钢笔表现造园素材的技巧。
学习钢笔画的方法是进行大量的写生练习，图11-1是钢笔绘图的基本笔法。
一、园林植物的平面表示法平面图上用平面符号和图例表示园林植物。
平面图中的树，用大小不同的“黑点”表示种值位置及树干的粗细，再画一个不规则的圆圈表示树冠的形状和大小，这种画法一般用于1:500或1:1000的。
总平面图。
在1：50-l：200的平面图上．树的平面符号要能区分原有树和新植树，乔木和灌木、常绿树和落叶树、针叶树和阔叶树，因此树的平面符号要有一定变化的树冠线，如图11-2(a)(b)所示。
原有大树、孤立树或重点树木的树冠曲线可以表现出树枝和树叶的图案，例如松柏用成簇针状叶、杨树用三角形叶片、柳树用线点表示树冠曲线，如图11-2（c）所示。
树木的平面符号可参阅《总图制图标准》，各地画法虽有共同之处，又有所差别．再者，完全用平面符号表示不同的树种是困难的，所以在平面图中往往要画上图例，借助文字说明图中各种不同符号所代表的意义。
园林中的花灌木成片种植较多，所以常用花灌木冠幅外缘连线来表示，如图l1-3所示。
绿篱有常绿绿篱和落叶绿篱．常绿绿篱多用斜线或弧线交叉表示。
落叶绿篱只画绿篱外轮廓线，加上种植位置的“黑点”来表示，如图11-4所示。
修剪绿篱外轮廓线整齐平直，不修剪的绿篱外轮廓线为自然曲线。
平面图上常用草地衬托树木，草坪用小圆点、线点来表示。
点草地时，凡草地边缘、建筑边缘处一般点得密些，然后逐渐越点越稀，如图11-5所示。
园林工程图的绘制
山石水体是园林的骨架，表达水景工程构筑物（如驳岸、码头、喷水池等）的图样称为水景工程图。
在水景工程图中，除表达工程设施的土建部分外，一般还有机电、管道、水文地质等专业内容。
本文主要介绍水景工程图的表达方法，一般分类和喷水池工程图。
一、水景工程图的表达方法1．视图的配置水景工程图的基本图样仍然是平面图、立面图和剖面图。
水景工程构筑物，如基础、驳岸、水闸、水池等许多部分被土层履盖，所以剖面图和断面图应用较多。
图11-17水闸结构图采用平面图、侧立面图和A-A剖面图来表达。
平面图形对称，只画了一半。
侧立面图为上游立面图和下游立面图合并而成。
人站在上游面向建筑物所得的视图叫做上游立面图，人站在下游面向建筑物所得视图叫做下游立面图。
为看图方便，每个视图都应在图形下方标出名称，各视图应尽量按投影关系配置。
布置图形时，习惯使水流方向由左向右或自上而下。
2．其它表示方法(1）局部放大图物体的局部结构用较大比例画出的图样称为局部放大图或详图。
放大的详图必须标注索引标志和详图标志。
图11-18是护坡结构的局部放大图，原图上可用细实线圈表示需要放大的部位，也可采用注写名称的方法。
(2)展开剖面图当构筑物的轴线是曲线或折线时，可沿轴线剖开物体并向剖切面投影，然后将所得剖面图展开在一个平面上，这种剖面图称为展开剖面图，在图名后应标注“展开”二字。
在图11-19中，选沿干渠中心线的圆柱面为剖切面，剖切面后的部分按法线方向向剖切面投影后再展开。
如图所示，m′n′=mn＞MN。
为画图方便，支渠闸墩和闸孔仍按实际宽度画出。
(3)分层表示法当构筑物有几层结构时，在同一视图内可按其结构层次分层绘制。
相邻层次用波浪线分界，并用文字在图形下方标注各层名称。
如图11-20所示，码头的平面图采用分层表示法。
(4)掀土表示法被土层覆盖的结构，在平面图中不可见。
为表示这部分结构，可假想将土层掀开后再画出视图。
如图11-21是墩台结构的掀土表示。
