柱塞油缸的内部结构
柱塞油缸与活塞油缸的区别
大家知道活塞液压缸和柱塞液压缸有什么区别吗?下面小编为大家简单介绍一下。
（1）柱塞式液压缸是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重；（2）柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸；（3）工作时柱塞总受压，因而它必须有足够的刚度；柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。
液压缸采用“139的号，中间四位4009，后面是5915”单活塞杆液压缸只有一端有活塞杆，其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故称为双作用缸。
活塞仅能单向运动，其反方向运动需由外力来完成。
但其行程一般较活塞式液压缸大。
活塞式液压缸可分为单杆式和双杆式两种结构，其固定方式由缸体固定和活塞杆固定两种，按液压力的作用情况有单作用式和双作用式。
在单作用式液压缸中，压力油只供液压缸的一腔，靠液压力使缸实现单方向运动，反方向运动则靠外力（如弹簧力、自重或外部载荷等）来实现；而双作用液压缸活塞两个方向的运动则通过两腔交替进油，靠液压力的作用来完成。
扩展资料：柱塞式液压油缸结构：1、柱塞式液压缸是一种单作用式液压缸，靠液压力只能实现一个方向的运动，柱塞回程要靠其它外力或柱塞的自重;2、柱塞只靠缸套支承而不与缸套接触，这样缸套极易加工，故适于做长行程液压缸;3、工作时柱塞总受压，因而它必须有足够的刚度;4、柱塞重量往往较大，水平放置时容易因自重而下垂，造成密封件和导向单边磨损，故其垂直使用更有利。
柱塞式液压油缸工作原理：柱塞式液压缸，它只能实现一个方向的运动，回程靠重力或弹簧力或其它力来推动。
为了得到双向运动，通常成对、反响的布置使用。
柱塞2靠导向套3来导向，柱塞与缸体不接触，因此缸体内壁不需精加工。
柱塞是端部受压，为保证柱塞缸有足够的推力和稳定性，柱塞一般较粗，重量较大，水平安装时易产生单边磨损，故柱塞缸宜垂直安装。

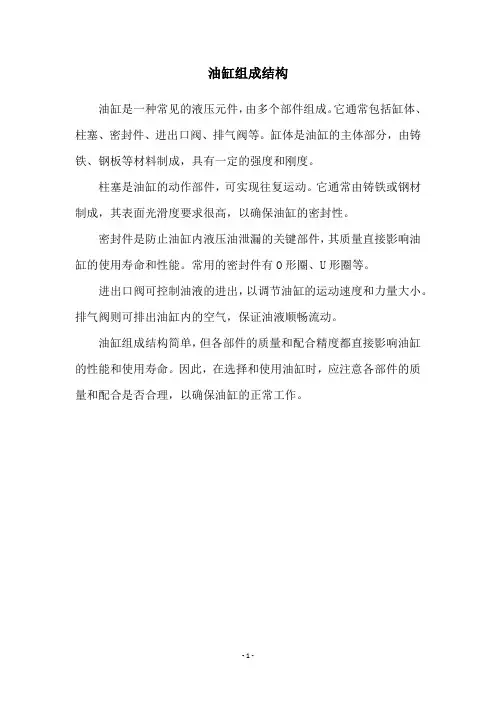

油缸组成结构
油缸组成结构
油缸是一种常见的液压元件，由多个部件组成。
它通常包括缸体、柱塞、密封件、进出口阀、排气阀等。
缸体是油缸的主体部分，由铸铁、钢板等材料制成，具有一定的强度和刚度。
柱塞是油缸的动作部件，可实现往复运动。
它通常由铸铁或钢材制成，其表面光滑度要求很高，以确保油缸的密封性。
密封件是防止油缸内液压油泄漏的关键部件，其质量直接影响油缸的使用寿命和性能。
常用的密封件有O形圈、U形圈等。
进出口阀可控制油液的进出，以调节油缸的运动速度和力量大小。
排气阀则可排出油缸内的空气，保证油液顺畅流动。
油缸组成结构简单，但各部件的质量和配合精度都直接影响油缸的性能和使用寿命。
因此，在选择和使用油缸时，应注意各部件的质量和配合是否合理，以确保油缸的正常工作。
- 1 -。
各种液压缸工作原理及结构分析（动画演示）
各种液压缸⼯作原理及结构分析（动画演⽰）来源：化⼯707。
什么是液压缸 液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执⾏元件。
它结构简单、⼯作可靠。
⽤它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到⼴泛应⽤。
液压缸输出⼒和活塞有效⾯积及其两边的压差成正⽐； 液压缸的结构 液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防⽌油液向液压缸外泄漏或由⾼压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防⽌活塞快速退回到⾏程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排⽓装置。
缸体组件 缸体组件与活塞组件形成的密封容腔承受油压作⽤，因此，缸体组件要有⾜够的强度，较⾼的表⾯精度可靠的密封性。
(1)法兰式连接，结构简单，加⼯⽅便，连接可靠，但是要求缸筒端部有⾜够的壁厚，⽤以安装螺栓或旋⼊螺钉，它是常⽤的⼀种连接形式。
(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接⼯艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应⽤⼗分普遍，常⽤于⽆缝钢管缸筒与端盖的连接中。
(3)螺纹式连接，有外螺纹连接和内螺纹连接两种，其特点是体积⼩，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式⼀般⽤于要求外形尺⼨⼩、重量轻的场合。
(4)拉杆式连接，结构简单，⼯艺性好，通⽤性强，但端盖的体积和重量较⼤，拉杆受⼒后会拉伸变长，影响效果。
只适⽤于长度不⼤的中、低压液压缸。
(5)焊接式连接，强度⾼，制造简单，但焊接时易引起缸筒变形。
液压缸的基本作⽤形式： 标准双作⽤：动⼒⾏程在两个⽅向并且⽤于⼤多数应⽤场合： 单作⽤缸：当仅在⼀个⽅向需要推⼒时，可以采⽤⼀个单作⽤缸； 双杆缸：当在活塞两侧需要相等的排量时，或者当把⼀个负载连接于每端在机械有利时采⽤，附加端可以⽤来安装操作⾏程开关等的凸轮． 弹簧回程单作⽤缸：通常限于⽤来保持和夹紧的很⼩的短⾏程缸。
简述柱塞式液压缸的特点
简述柱塞式液压缸的特点
柱塞式液压缸是一种常用的液压传动元件，具有以下特点：
1. 力矩输出大：柱塞式液压缸通过液压介质的压力来产生驱动力，可以提供较大的力矩输出。
柱塞式液压缸的工作原理是将油液从液缸的一端送入液压缸，使之推动活塞运动，从而实现对机械装置的驱动。
液压系统提供的压力较大，可以将大的力矩转化成活塞的推力。
2. 工作平稳：由于液压传动具有压力平稳的特点，柱塞式液压缸的工作非常平稳，可以提供稳定的驱动力。
与其他传动方式相比，如电动传动或链传动，液压传动没有冲击和振动，更适合对设备的保护和稳定性要求较高的场合。
3. 可控性好：柱塞式液压缸的运动速度、力量和位置可以通过控制液压系统的压力和流量来调节。
液压系统可以通过增加或减少工作油液的供给量来实现电气控制，从而灵活地控制液压缸的运动。
这种可调节的性能使得液压系统可以适应不同的工作环境和工艺要求。
4. 结构紧凑：柱塞式液压缸的结构相对紧凑，体积小，重量轻。
这使得它可以在有限的空间内安装，适应各种工艺和装置的要求。
与其他传动装置相比，如齿轮传动或链传动，液压系统的结构更加简单，可靠性更高。
5. 寿命长：使用合适的工作油液和正确维护液压系统，柱塞式液压缸的寿命可以达到很长时间。
由于液压系统不需要经常更换零件或进行大修，因此可以降低维护成本和停工时间。
总而言之，柱塞式液压缸具有力矩输出大、工作平稳、可控性好、结构紧凑和寿命长等特点。
在各种机械工业领域以及工程和农业等领域中得到广泛应用。
三缸柱塞泵工作原理
三缸柱塞泵工作原理
三缸柱塞泵是一种常用的流体传动装置，它通过柱塞在泵体内的工作循环来实现流体的输送和压力增加。
其工作原理如下：
1. 结构组成：三缸柱塞泵主要由泵体、柱塞、连杆、曲轴等部件组成。
泵体内存在三个互相平行且对称排列的柱塞孔，每个柱塞孔内装有一个柱塞。
柱塞通过连杆与曲轴相连，使得柱塞与曲轴有相对运动。
2. 运动循环：当柱塞随着曲轴的旋转而上下运动时，分别在吸入行程和排出行程完成流体的吸入和排出。
每个柱塞的循环为：吸入过程-压缩过程-排出过程。
具体流程如下：
- 吸入过程：当柱塞向上运动时，内部形成一个负压区域，
吸入口处的液体通过吸力进入泵体内。
- 压缩过程：当柱塞向下运动时，压缩腔内的液体被逐渐压缩，形成高压。
- 排出过程：当柱塞再次向上运动时，压缩腔与排出口之间
的阀门打开，高压液体被排出。
3. 压力增加：由于三缸柱塞泵的三个柱塞可以同时工作，因此在每个运动循环中，泵体内都会形成三个连续的压缩腔，增加了流体的压力。
通过合理调节柱塞的运动行程和曲轴的转速，可以控制泵体内流体的流量和压力。
三缸柱塞泵的工作原理简单明了，通过柱塞的往复运动来完成吸入和排出流体，实现了流体的输送和压力增加。
该泵具有结构紧凑、效率高、流量稳定等优点，在工业生产和机械设备中得到广泛应用。
简述柱塞式液压缸的工作原理和用途
柱塞式液压缸是一种常见的液压执行元件，广泛应用于各种机械设备中。
本文将对柱塞式液压缸的工作原理和用途进行简要介绍。
一、工作原理1.液压能的转换柱塞式液压缸是利用液压能的转换原理进行工作的。
当液压油进入柱塞式液压缸的腔体时，液压油的压力作用在柱塞上，使其产生一个向外的力，从而驱动柱塞向外运动。
当液压缸内的液压油被排出时，柱塞会受到外部负载的作用而产生回位运动。
2.柱塞式结构柱塞式液压缸内部的结构设计为由多个柱塞构成的，这些柱塞在液压油的作用下可以产生相对运动，从而实现液压缸的工作。
柱塞结构的设计能够使液压缸具有更大的输出力和行程。
3.液压油的控制柱塞式液压缸的运动是通过控制液压油的压力和流量来实现的。
液压系统通过调节阀门、泵和油箱等部件来控制液压油的流动方式和液压缸的运动速度、力度等参数。
二、用途1. 工程机械柱塞式液压缸广泛应用于各类工程机械中，如挖掘机、推土机、起重机等。
在这些机械中，柱塞式液压缸能够提供大的推力和抗压能力，从而实现机械的复杂工作任务。
2. 冶金设备在冶金设备中，柱塞式液压缸通常用于轧机、冷却床、连铸机等设备中。
这些设备通常需要高频率、高精度的运动，在这种情况下柱塞式液压缸能够提供精确的控制和高效的动力输出。
3. 汽车及相关设备柱塞式液压缸也被广泛应用于汽车及相关设备中，如汽车升降系统、传动系统等。
在汽车工业中，柱塞式液压缸能够提供稳定的力和速度输出，满足各种工作环境下的需求。
4. 其他领域除了以上提到的领域外，柱塞式液压缸还在农业机械、船舶及海洋工程、航空航天等领域中有着广泛的应用。
在这些领域中，柱塞式液压缸能够提供高效的动力输出和较大的推力，满足各种复杂工况下的需求。
柱塞式液压缸是一种具有广泛应用前景的液压执行元件，其工作原理主要是利用液压油的压力作用在柱塞上以产生力，进而带动执行部件的运动。
在各种工程领域中，柱塞式液压缸都能提供高效、稳定的动力输出，满足各种复杂工作任务的需求。
油缸密封的结构及特性-精
以安装沟槽尺寸相同为首要原则 可替换产品 B+S 的 DA22、Merkel 的 PU11。
AD型(P9页)
产品编号：
AD 0600 052 0059 1B
AD 型防尘圈的作用是防止粉尘、污物、砂粒及金属屑的进入。它
可以防止刮伤、保护导向元组成。
这种密封件有下列优点： 1、 小的安装尺寸。 2、 极小的起动和运动摩擦力，甚至在低速下也可保证平稳运动，
无爬行现象。 3、 耐磨损、使用寿命长。 4、 极好的滑动性能。 5、 可提供最大至直径 2000mm 的产品。 应用范围： 工作温度：-30C 至+100C 线速度：4m/s
互换性
以安装沟槽尺寸相同为首要原则 可替换产品 B+S 的 ES5615x、
M3型活塞杆密封件的主要优点：
M3型(p41)
对于不同的液体和温度范围，可通过选择适当的材料加以调节。
活塞杆密封圈
通过改变或调节轴向预载(隙片或环首螺钉)可适应特殊的工况条件。 由于成形的稳定性，对高压峰值不敏感。
俗称“V形夹布”与单件密封相比，对介质的污染或滑动面的轻微受损不敏感。
产品编号：
M3 0080 00005 9
OD 型活塞杆密封是由 PTFE 杆密封环和 O 型圈组成。用于液压油缸的杆和柱塞密封。
OD 型密特别适用于控制油缸、伺服系统、机床、快速响应油缸以及建筑机器。它与双 唇防尘圈配合使用可达到最优密封特性。 这种密封件有下列优点：
1、小的安装尺寸。 2、极小的起动和运动摩擦力，甚至在低速下也可保证平稳运动，无爬行现象。
工作温度：-30C 至+100C
线速度：4m/s
互换性
以安装沟槽尺寸相同为首要原则 可替换产品 Busak+Shamban 的 GS5501x、Merkel 的 OMS-MR
柱形油缸的介绍
柱形油缸的介绍如下：
结构：
•缸体：柱塞式液压缸由一个圆柱形的缸体构成，通常由高强度合金钢材料制成。
缸体内部设有液压油孔和密封装置1。
•活塞：活塞为圆柱形，可在缸体内滑动运动，具有密封件和导向装置。
活塞通过密封装置与缸体形成密闭容器1。
工作原理：
柱塞式液压缸的工作原理是通过液压油的压力来驱动活塞运动。
具体工作过程如下：
•进油阶段：当液压油通过进油口进入缸体时，活塞向外移动，柱塞杆带动外部装置执行工作。
•工作阶段：当活塞移动到一定位置后，密封油孔会封闭起来，此时液压油无法继续进入，活塞处于锁定状态，保持动作阻力。
•排油阶段：当需要让活塞回到原位时，排油孔打开，液压油流出缸体，活塞返回到初始位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柱塞油缸的内部结构
柱塞油缸是一种液压元件，其内部结构包括油缸、柱塞、柱塞环、油路孔、密封圈、弹性体和法兰等组成部分。
其中，油缸是柱塞油缸的主体，是通过精密加工而成的圆柱形腔体，用于容纳液体。
柱塞则是位于油缸内的活塞，它由金属材料制成，与油缸内壁紧密嵌合，且能够沿着油缸内壁移动。
柱塞环则是位于柱塞上的密封材料，通过与油缸内壁形成一定程度的密封，使液体在柱塞和油缸之间形成高压区域。
油路孔则是指位于油缸内的通道，用于将液体引入柱塞和柱塞环之间的高压区域，以形成液压力。
密封圈则是用于保证柱塞和油缸之间的密闭性，减少泄漏的组件。
弹性体则是柱塞油缸的可调节部分，它能够通过改变其弹性状态，来调整柱塞与油缸之间的间隙，进而影响柱塞的移动速度和液压力大小。
法兰则是一种连接件，用于将柱塞油缸与其他部件进行连接。
