世界电力史上最严重的几起停电事件讲解
本世纪全球10大停电事故一览
本世纪全球10大停电事故一览2012年08月02日09:38 本文来源于财新网| 评论（0）印度大停电致6亿人受影响，2003年美加大停电致两国5000万人受影响，河南2006年7月曾发生建国以来最大停电事故相关报道印度大停电致首都交通瘫痪印度国内再次出现大面积停电【财新网】（记者黄晨实习记者甘晨）印度自7月30日下午开始的大停电持续近两天后全国供电逐步恢复正常。
停电由三大电网相继瘫痪造成，印度境内超过一半地区电力供应中断，包括新德里、加尔各答等大城市亦受到影响。
由于印度人口稠密，此次大停电影响到全印度6亿多人口，并一度导致新德里地铁系统完全停运，200多名矿工被困地底，堪称“史上最严重”停电事件。
随着科技发展，现代生活对电力的依赖程度越来越高。
大面积停电不仅对人民日常生活带来不便，更可对航空、铁路、城市交通、供水等造成严重影响。
财新网整理了本世纪以来全球10次较大规模的停电事件如下：2003年8月的美加大停电，造成美国8个州及加拿大东部安大略湖区近5000万人的生活陷入混乱，直接经济损失数百亿美元。
由于当时距“9•11事件”时隔不足两年，停电地区群众一度认为停电是恐怖分子所为，造成轻度恐慌。
有纽约市民称“感觉这次大停电比9•11似乎还要可怕”。
事后美国第一能源公司和美国电力公司就停电事件接受了美国众议院能源委员会的调查。
国内最大的停电事故发生在2006年7月，当时华中（河南）电网发生故障，导致电网内多条500千伏线路和220千伏线路跳闸、多台发电机组退出运行，造成包括郑州、洛阳在内的河南5市停电，并影响到周边湖北、湖南、江西等各省电网。
由于时值盛夏，停电导致居民家中空调无法运行，大批市民涌上街头纳凉。
■TmMcl6mU1Nn6yXnf9pZoqocZ2GjU7q3adndOf0JISHnssG1hdG本文转自财新网() BTsQeWdNttFpuLF4sarQD3p1UmPvCzCpG84fcj20hTt1WMV796详文：/2012-08-02/100418391.html?utm_source=&utm_mediu m=referral&utm_content=rightlink&utm_campaign=qq。
电力生产事故案例
电力生产事故案例电力生产是一个至关重要的行业，为社会各个方面的发展提供了基础支持。
然而，由于操作失误、设备损坏、自然灾害等各种原因，电力生产过程中的事故一直存在着一定的风险。
下面将介绍几个有代表性的电力生产事故案例。
案例一：切尔诺贝利核电站事故1986年4月26日，前苏联乌克兰切尔诺贝利核电站进行了一次安全试验，结果导致核反应堆四号的爆炸和熔核。
事故造成了至少31人直接死亡，以及数千人的疾病和早逝。
核反应堆周围的区域被迫撤离，成为一个永久的辐射禁区。
切尔诺贝利核电站事故被认为是历史上最严重的核事故之一，对核能发展产生了深远影响。
案例二：日本福岛核电站事故2024年3月11日，日本东北地区发生9.0级地震及海啸，导致福岛核电站发生了一系列严重事故。
海啸冲击了电厂的防护墙，造成了核反应堆冷却系统的失效，导致核燃料棒过热并释放了大量的放射性物质。
事故导致数百人直接死亡，以及数万人被迫撤离，部分地区至今无法居民居住。
福岛核电站事故被认为是自切尔诺贝利事故以来最严重的核事故。
案例三：中国东北电网降压事故2003年12月24日，中国东北电网发生了一起严重的降压事故，导致全国范围内的大面积停电。
事故起因是由于技术操作失误，在实施大规模检修时，误操作引起了负荷跳变，导致整个电网频率和电压突然下降。
事故造成了中国东北地区及周边地区超过8000万人停电，给社会经济生活带来了严重影响。
案例四：土耳其苏尔东煤矿事故2024年5月13日，土耳其苏尔东煤矿发生火灾，致使301名矿工丧生，成为土耳其历史上最严重的矿难事故之一、事故原因包括电力故障、设备损坏以及缺乏紧急疏散措施等多个因素。
该事故揭示了煤矿安全管理的缺陷和监管不力的问题。
以上案例反映了电力生产事故对人民生命财产以及环境所造成的巨大危害。
在电力生产过程中，要注重安全管理，加强设备维护和运行监测，提高员工的安全意识和技术水平。
同时，政府应该加强对电力行业的监管，完善相关法规和制度，确保电力生产过程的安全可靠。
美加大停电介绍以及启示(共48张PPT)
• 西部电网包括 西部、加拿大的两个省以及墨西哥北部地区，区内是WECC（西 部电力协调委员会）协作区。
• 得克萨斯联合电力系统包括ERCOT（德克萨斯电力可靠性委员 会）协作区。
• 三大联合电力网非同步运行，相互之间通过背靠背直流系统联 络。
• “8.14”大停电主要发生在北美大联合电力系统，其是世界上 最大的联合系统，到2007年总装机容量超过13亿kw，覆盖 、 加拿大和墨西哥的一部分，由4个同步电网组成：东部电网、 西部电网、德克萨斯电网和魁北克电网。
电网由于 条件和发展 不同（以私营为主），其电压 标准很不一样： （1）东部输电网500、230、138、69、26kv，配电网13和4kv； （2）中部输电网765、345、138、79、34kv，配电网12和4kv； （3）德克萨斯输电网345、138、69、25kv； （4）765kv的特高压（UHV）输电线是 的最高电压等级； （5）直流输电多为400和450kv，少部分采用500kv；
• 东部联合电力系统是目前世界装机容量最大的同步电网，包括 的东部、中部和加拿大的五个省，分为ECAR（东中部可靠委员 会）、MAAC（大西洋中区委员会）、MAPP（ 中部电力库） 、NPCC（东北电力协调委员会） 、SERC（东南部可靠委员会 ）、 SPP（西南联合电力系统）六个协作区，覆盖的地理面积约为5 20万km2，1999年总装机容量达到65851万kw，其中 部分的230kV电压以上的输电线路长达万公里。
图24 Sammis-Star 345kv线路跳闸后潮流分布
（5）第五阶段：系统的崩溃的扩展和停止
FE Sammis-Star线路跳闸，触发了345kv高压系统的崩 溃（“雪崩阶段”）。
16：08：59，Galion-Ohio Central-Muskingum 345kv线 路接地故障跳闸，随后16：09：06，East Lima-Fostoria 345kv由于大电流和极低的电压引起距离继电器3段跳闸，导致 从宾夕法尼亚洲和纽约通过安大略至密歇根的系统振荡，从16： 09：08至16：10：27，一些机组跳闸，共损失容量937MW。
大停电事故及其教训
2003.9.1
马来西亚
马来西亚北方5个州发生大停电事故，停电持续约4个小时。
一、国际大停电事故及其教训（2）
美国发生的其它大停电事故－预防特大停电事故是对现代科学技术的挑战
事故名称
美国东北部大停电
时间
1965.11.9
后果
最长停电时间达13h，影响居民3000万人，直 接经济损失达1亿美元。 停电时间达25h，停电引起贫民区纵火与抢劫， 华尔街计算机停电，损失价值超过百万人小时。
正在研究、未来可能装备电网的保护
以尽可能快的速度、在尽可能小的范围内切除故障，减 少系统产生的不平衡能量
二、我国保障电网安全运行的“三道防线” （2）
第二道防线：保障电网安全运行的安全自动装置 自动重合闸装置：除减少重合于永久故障时系统不平衡能量 外，尽量减少网络拓扑的变化，尽快恢复网络输电能力；
7/6 B 8/8 3
F
4"
16
7"
G
图3 故障切除后过负荷保护起动,由于没有正确调整潮流或调 整慢，致使切除一个输电断面，造成大范围潮流转移
一、国际大停电事故及其教训（7）
G
D
12/10
A 12/8
G
C
G
E 3 10
6/7
3
''
4 F 低 压 减 载
12/10
4''
7/7 B 8/8 3 16
7''
争取各自平衡，尽量减少对用户的损失，维持各子网的安 全，创造并网条件。
二、我国保障电网安全运行的“三道防线” （4）
22 20 19.1 18 16 14 12 9.4 10 8 5 6 4 2 0

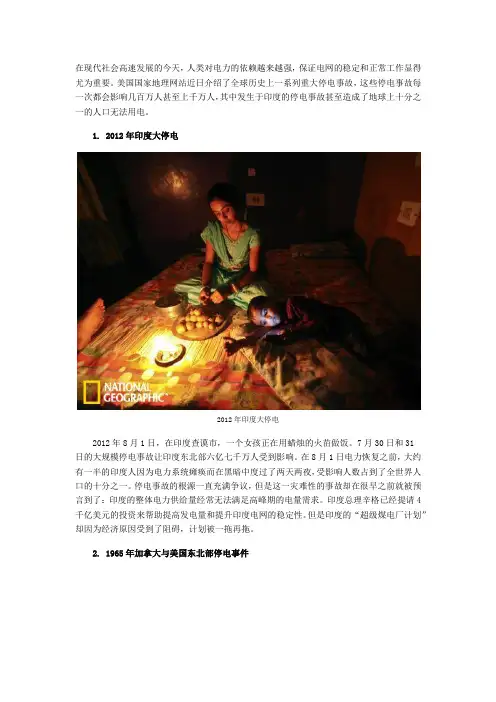

历史上著名的停电
在现代社会高速发展的今天，人类对电力的依赖越来越强，保证电网的稳定和正常工作显得尤为重要。
美国国家地理网站近日介绍了全球历史上一系列重大停电事故，这些停电事故每一次都会影响几百万人甚至上千万人，其中发生于印度的停电事故甚至造成了地球上十分之一的人口无法用电。
1. 2012年印度大停电2012年印度大停电2012年8月1日，在印度查谟市，一个女孩正在用蜡烛的火苗做饭。
7月30日和31日的大规模停电事故让印度东北部六亿七千万人受到影响。
在8月1日电力恢复之前，大约有一半的印度人因为电力系统瘫痪而在黑暗中度过了两天两夜，受影响人数占到了全世界人口的十分之一。
停电事故的根源一直充满争议，但是这一灾难性的事故却在很早之前就被预言到了：印度的整体电力供给量经常无法满足高峰期的电量需求。
印度总理辛格已经提请4千亿美元的投资来帮助提高发电量和提升印度电网的稳定性。
但是印度的“超级煤电厂计划”却因为经济原因受到了阻碍，计划被一拖再拖。
2. 1965年加拿大与美国东北部停电事件1965年加拿大与美国东北部停电事件1965年11月，一轮巨大的满月在纽约上空为夜空勾勒出一条怪异的弧线。
在对能源的持续供应越来越依赖的现代社会，大规模停电事件已经不再是某一地区的灾难了，重要地区的大规模停电事故往往会带来全球性的影响。
大规模停电事故往往会因为风暴、热浪、太阳耀斑爆发和其他自然环境突发事件而发生，但是根本原因都是因为人类能源系统自身的脆弱。
非营利性组织电力研究所工程师克拉克-格灵斯认为，“能源供应系统有许多部分组成，包括电缆、变压设备、和其他容易聚团的各种设备。
部件越多也就意味着出问题的可能性越大。
有时候是设备自身出问题，有时候也是因为人为的失误。
虽然能源供应系统会在设计中留有一定的容错率，但是超过一定临界点的时候，出事故就太容易了。
”著名的“东北部大停电”事件殃及了从安大略湖附近到纽约州超过20万平方公里的范围。
在四分钟内，从马萨诸塞州到波斯顿地区接连陷入了黑暗。
大停电事故
时间地点停电量及影响范围最长停电时间事故起因事故发展1996.7.2美国WSCC 系统11850MW200万用户8h 线路触树跳闸另一线路保护误动跳闸电压降低；系统解列1996.8.10美国WSCC 系统28000MW750万用户5h 多条线路多次对树闪络而停运线路相继过载；系统振荡解列1998.1.5加拿大魁北克系统140万用户1个月冰暴引起大批线路杆塔倒塌多条线路退出运行1999.3.11 巴西24900MW7500用户6h 闪电击中变电站，多条440kV线路跳闸频率崩溃；系统解列2002.1.21巴西23766MW 6h 继电保护误动系统振荡2003.8.28美国东北系统61800MW5000用户29h 一条输电线路跳闸潮流转移；电压崩溃；电网解列2003.8.28英国伦敦南部地区724MW41万用户1h 倒闸操作引起后备保护继电器意外动作系统解列2003.9.23瑞典丹麦Norbel系统1800MW 8h 隔离开关损坏引起双母线短路机组出力不足造成事故时缺电；电压崩溃2003.9.28 意大利27702MW全系统停电20h 一条输电线路触树接地联络线连锁跳闸，频率崩溃2005.8.18 印度尼西亚1000万用户6h 一条输电线路故障线路连锁跳闸，多台机组停运2008.2.26美国佛罗里达州440万用户5h 变电站发生设备故障，造成两条输电线路欠压引发连锁反应导致该州核电站自动关闭2009.11.10 巴西28.83GW6000万用户4h 极端天气条件导致某变电站连续发生不同相的单相短路故障，故障引起的不平衡电流触发母线中性点电抗器的零序过电流保护动作电压崩溃；系统振荡2010.8.20俄罗斯圣彼得堡112万用户1h V osochnaya电站设备故障，引发另一电站故障2011.2.4 巴西1300万用户8h 伯南布哥州变电站保护系统的电子部件故障导致继电保护误动潮流转移，多条线路过载跳闸。
814大停电原因及分析
美加“8.14大停电”原因及分析北美电力可靠性委员会（NERC）对有关8.14大停电原因的报告以及有关方面的资料清晰地给出了此次事故的起因和发展过程，现简述如下。
从2003年8月14日下午美国东部时间（EDT，下述均为此时间）15时06分开始，美国俄亥俄州的主要电力公司第一能源公司（First Energy Corp.，以下简记为FE）的控制区内发生了一系列的突发事件。
这些事件的累计效应最终导致了大面积停电。
其影响范围包括美国的俄亥俄州、密执安州、宾夕法尼亚州、纽约州、佛蒙特州、马萨诸塞州、康涅狄格州、新泽西州和加拿大的安大略省、魁北克省，损失负荷达61.8 Gw，影响了近5千万人口的用电。
事故演变过程可分为如下几个阶段:（1）事故发生前的阶段。
图1中，各系统之间靠345kV和138kV线路构成一个交直流混联的巨大电网，其总体潮流为自南向北传送。
属于事故源头的第一能源(FE)系统因负荷高，受入大量有功，系统负荷约为12.635GW，受电约2.575GW(占总负荷的21%)，导致大量消耗无功。
尽管此时系统仍然处于正常的运行状态，但无功不足导致系统电压降低。
其中FE管辖的俄亥俄州的克力夫兰-阿克伦（Cleveland-Akron）地区为故障首发地点。
在事故前，供给该地区有功及无功的重要电源：机组戴维斯-贝斯机组（Davis-Besse）和东湖4号机（Eastlake4）已经停运。
在13∶31东湖5号机（Eastlake5）的停运，进一步耗尽了克力夫兰-阿克伦地区的无功功率，使该系统电压进一步降低。
（2）短路引起的线路开断阶段。
15∶05俄亥俄州的一条345kV（Chamberlin-Harding）输电线路在触树短路后跳闸（线路开断前潮流仅为正常裕量的43.5%），致使由南部向克力夫兰-阿克伦地区送电的另外3条345kV线路（Hanna-Juniper、Star-South Canton和Sammis-Star，如图2所示）的负荷加重（其中Hanna-Juniper线路上增加的负荷最多，同时向该地区送电的138kV线路的潮流也随之增加，如图3所示。
2003年世界上几起大停电事件的经验、教训和启示
２００３年世界上几起大停电事件的经验、教训和启示上海市电力公司蓝毓俊在现代化的城市中，电能与人类生活，社会活动和经济发展之间相互紧密结合的程度，已经是其他能源不可比拟的，因此电力已成为现代社会物质文明和精神文明的重要支柱，是我国全面建设小康社会的重要物质基础。
安全、可靠的电力供应是社会稳定的重要因素之一．事实证明大面积的停电必将引起社会极大的动荡和经济上的重大损失。
２００３年８月１４日“美加大面积停电事件”发生后，紧接着８月２８日英国伦敦．９月１日马来西亚、澳大利亚悉尼，９月２３日瑞典和丹麦，９月２８日意大利全国等都发生了程度不同的大面积停电事件。
不仅引起了我们电力工作者，而且引起了各国政府、社会上各界人士对供电可靠性的普遍关注。
一、２００３年世界上几起大面积停电事件概况１．“美加８１４大面积停电事件”和美国历史上的一些停电事件美国东部时间８月１４日１６时ｌｏ分（北京时间８月１５日４时１０分）开始，美国东北部和加拿大东部互联电网发生大面积停电事件。
累计损失负荷６１８０万千瓦，涉及美国密歇根州、俄亥俄卅Ｉ、纽约州、新泽西州北部、马萨褚塞卅Ｉ、康涅狄格州和加拿大东部的安大略省、魁北克省等广大地区，约５０００万人的生活用电受到严重影响，经济损失严重。
美国估计每天损失可达３００亿美元，加拿大估计安大略省损失为５０亿加元。
事件首先从美国中部电网ＩＳＯ所属的Ａ砰、ＦＥ、ＷＥＴＣ和ＩＴｃ四个电网公司所属区域开始，主要影响美国ＰＪＭ互联系统、新英格兰ＩＳＯ、纽约ＩＳＯ、中西部ＩＳＯ和加拿大的安大略ＩＳＯ，魁北克水电系统也受到一定影响。
椐北美电力可靠性委员会（Ｎ醯ｃ）的信息，事件发展主要过程如下：（１）事件发生前，停电地区中西部正值高温天气，电网负荷很大。
潮流方向是从印第安那州和俄亥俄卅Ｉ南部通过密歇根州和俄亥俄州北部向底特律地区送电，并通过底特律地区送往加拿大的安大略省。
（２）１４时左右俄亥俄州北部属ＦＥ电网公司的Ｅ船ｔＬａｌ【ｅ电厂一台５５万千瓦机组跳闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于停电
华东电网目前是我国用电负荷最大的地区，也是经济 最发达地区，这就意味着华东电网对“三华联网”、甚至 是国家经济安全来说都具有无可比拟的战略重要性。
在雾霾的压力之下，在国网的坚持面前，放行几条区域
内的交流特高压工程，保持华东电网的相对独立，或许是 能源局目前最优的解决方案。
关于停电
引发停电的原因有哪些？ •政治原因 •电气设备老化 •设备检修 •自然灾害 •电力供应紧张 •欠交电费 •对钉子户停电 •电厂（网）误操作 •有特权的“电老虎”拉闸限电 •为节能减排拉闸限电？ •盗割电缆 •黑客攻击 •小鸟（小动物）引起
关于停电
“人为制造”韩国有史以来最严重大停电 2011年9月15日，韩国经历了有史以来最严重的大停 电事故，首尔、仁川、釜山、大田、庆尚南道等地陆续突 遭停电，212万户居民受到影响，全国上下陷入一片混乱。 此次停电系“人为制造”，为减轻负荷，维持预备电力，
韩国电力公社在没有事先通知的情况下采取轮流停电措施，
关于停电
备受争议的“三华联网”
2005年，国家电网公司提出发展特高压。2010年，国 网公司又提出，要通过多条交流特高压输电线路，实现华 东、华中、华北“三华联网”。 2010年底，23位老专家联名上书，反对建设交流特高 压和三华联网。 在交流特高压理论层面上的论战包括了垄断、技术、 安全性以及经济性等诸多争议点，但实践层面正反两方则 将矛头对准了一个靶位——三华联网。 这项比三峡还昂贵宏伟的工程就是国网捍卫交流特高 压的最终目的，也是反对派极力阻拦的对象。
地区的供电出现中断，影响约6亿人口用电。
关于停电
堪比“911”事故的北美历史上最严重大停电 2003年8月14日，美国东北部的纽约市、底特律市和 克利夫兰市以及加拿大的多伦多、渥太华等地迎来了北美 历史上最严重的大停电。
美国和加拿大的100多座电厂，其中包括22座核电站自动"
保护性关闭"，结果造成停电区域进一步扩大，最终酿成了 北美大陆有史以来最为严重的停电事故，使5000万人的工 作和生活受到了严重的影响。造成的经济损失每天多达 250亿到300亿美元。
关于停电
哥伦比亚大停电损失数亿美元 2007年4月26日哥伦比亚发生大规模停电事故，导致 全国80%以上地区的各行业陷入瘫痪达3个多小时，经济 损失严重。 停电事故造成哥全国大部分地区的工业、餐饮 业、金融业等行业陷入瘫痪，不少政府部门的工作秩序也
被打乱。包括首都波哥大在内的一些大城市的交通因信号
关于停电
仅次与三峡的大水电站事故——巴西大停电 2002年1月21日，当时世界上最大的水电站——伊泰 普水电站突然出现故障，造成巴西经济最发达的南部、东 南部和中西部10个州以及首都巴西利亚大面积停电4个多 小时。 受停电影响最大的是巴西两大城市圣保罗和里约热内 卢。这两个城市的地铁、无轨电车和电力列车全部停驶， 路口的红绿灯全部熄灭，交通一片混乱。很多人被困在电 梯里，要求消防队营救。
导致韩国各地红绿灯熄灭，交通瘫痪;手机失去信号;市中 心写字楼、商场、电影院、大Leabharlann 超市等均陷入一片混乱。关于停电
俄罗斯大停电 损失至少10亿美元 公共设施全面瘫痪 2005年5月25日，莫斯科南部、西南和东南市区发生大 面积停电事故。大停电使得莫斯科电网321座变电站全停， 损失负荷3539.5MW。莫斯科市约有一半地区的工业生产、 商业活动和交通运输陷入瘫痪。一天之后才完全恢复正常供 电。 据估计，此次莫斯科大停电造成损失至少10亿美元。停 电引发的交通瘫痪是俄罗斯近年来最严重的一次。莫斯科证 券交易所的交易被迫中断。图拉地区一家化工厂因停电发生 爆炸。停电地区空调停运，居民抢购饮用水，出租车提价， 社会秩序一片混乱。
关于停电
“三华联网”的目的是要做到中国最重要的三个经济区 之间的电力同步化，尽管国网竭尽全力为交流特高压“正 名”，以抛开经济性、垄断性质等其他争论点，但“安全 性”这一点是反对人士最后也无论如何都无法抛弃的阵地。 一旦“三华联网”其中任何一环出了问题，不仅是华北、 华中，连华东地区都将陷入一片混沌当中。 2008年，华北与华中两大电网已通过晋东南—南阳— 荆门特高压交流试验示范工程建成，虽然只是示范工程， 却为国网完成“三华联网”走出了实实在在的第一步。华 北与华中已联，一旦锡盟-山东联至江苏，那么国网将以此 实现华北电网与华东电网的联合。
关于停电
1981年全国电网稳定会议颁发的《电力系统安全稳定导则》 （简称《导则》）运行至今。《导则》规定了电网分层、分 区、分散的“三分原则”。分层，指高压线和低压线不能并 联；分区，指我国电网分为六大区，区域电网间用直流输电 线相联；分散，指的是外接电源分散。 华中电网虽然失稳振荡，但没有导致全网大停电，更未波 及西北、华东、华南等电网，引发全国性的停电灾难。这是 负荷损失能控制在380万千瓦的原因。 巨大、复杂、不可控的自由联网是导致电网崩溃的症结。
灯失效而陷入混乱。造成直接经济损失至少达数亿美元。
关于停电
中国会遭遇大停电吗？
世界上共发生过25次负荷损失≥800万千瓦的重大停电 事故。在这个名单中，我们还没有发现中国大陆的身影。在 25次世界重大停电事故名单中，美国共有6次，累计负荷损 失15142万千瓦，占据榜首。 中国电力容量现已居世界首位，电网规模世界第一。但 是，我国有史以来发生的最大一起电网事故，负荷损失380 万千瓦，远未达到重大停电事故标准。 （2006年7月1日晚9时，华中电网两条并列运行的500 千伏线路误动跳闸，负荷全部转到220 千伏线路上，造成多 台发电机组跳闸，河南省五市停电，湖北、湖南、江西等邻 近省份也受到影响，华中全网失稳振荡。)
关于停电
世界电力史上最严重大停电事件
三大电网故障 半个印度电网崩溃 6亿人受灾
2012年7月30日，印度遭遇大面积停电，逾3.7亿人受到
影响。印度北方邦境内的一座超高压变电站出现问题，导致 部分输电线路和变电站过负荷，随后发生连锁反应，最终导 致北部电网崩溃。31日，在印度北部恢复供电数小时后，该 国东部和北部地区13个邦又陷入电力瘫痪状态，全国近一半
