08开关、插座安装工程质量管理
开关-插座安装质量技术交底卡
内
7.5 电气照明器具及其配电箱（盘）安装分项工程质量检验评定记录。
容
专业技术负责人：
交底人：
接受人：
6.4 固定面板的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。
6.5 同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。
6.6 铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。
6.7 开关、插座面板已经上好，但盒子过深（大于2.5c线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者
采用LC安全型压线帽压接总头后，再分支进行导线连接。
7 应具备的质量记录
交
7.1 各型开关、插座及绝缘导线产品合格证。
7.2 开关、插座安装工程、预检、自检、互检记录。
底
7.3 设计变更洽商记录、竣工图。
7.4 电气绝缘电阻测试记录。
6 应注意的质量问题
6.1 开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其
紧贴建筑物表面。
6.2 开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。
6.3 多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并
保证开关方向一致。
开关、插座安装 分项工程质量技术交底卡
总承包施工单位 单位(子单位)工程名称
分部工程 交底部位
GD2301003
建筑电气工程
开关、插座安装
日期
年月日
5 成品保护
5.1 安装开关、插座时不得碰坏墙面，要保持墙面的清洁。
5.2 开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。
5.3 其它工种在施工时，不要碰坏和碰歪开关、插座。
根据电线、插座、开关安装工程检验批质量验收记录
根据电线、插座、开关安装工程检验批质
量验收记录
项目名称: [项目名称]
验收日期: [验收日期]
检验批质量验收记录:
1. 工程概述:
说明本次电线、插座、开关安装工程的基本情况，包括工程范围、工程面积、安装标准等。
2. 检验依据:
详细列出本次检验的相关法规、标准、规范等依据。
3. 检验内容:
按照安装工程的具体要求，说明对电线、插座、开关的检验内容，包括安装位置、线缆连接、插座功能、开关灵敏度等。
4. 检验过程:
记录实际的检验过程，包括验收人员、检验时间、检验方法等。
5. 检验结果:
根据实际检验情况，对电线、插座、开关的质量进行评估，可以采用合格、不合格、待整改等评定。
6. 整改措施:
对于不合格或待整改的情况，列出具体的整改措施，并指定整改责任人和整改期限。
7. 验收结论:
根据检验结果，给出对本次电线、插座、开关安装工程的整体评价，包括验收合格或不合格的结论。
8. 备注:
记录其他需要补充说明的事项。
本次电线、插座、开关安装工程检验批的质量验收记录，以此文档为准，供日后参考和查阅。
浅谈电气设备安装的质量管理
跫童：曼叁凰．浅谈电气设备安装的质量管理张东明(深圳市罗湖区建设工程质量安全监督站，广东深圳518105)(}商要]机电安装是工程中一个比l变繁琐的阶段，安装的质量关系到每一个用户未来的切身利益和生命财产的安全，本文针对机电安装的质量管理作了一些探讨。
法!键词】电气设备安装；质量管理提供电源的变配电所、用电设备和器具的电气部分以及连接两者的布线系统这三个部分构成了机电安装的电气工程，这三部分可以形成—个满足功能需要的电气工程。
电气工程和建筑工程以及装修工程是相互依赖的，在布线时，把线往往布置在建筑物的表面：电气的工程和其他的专业的工程在平面和竖向上存在—个综合上的布置，这些是需要施工人员尽自己的努力去避免相互干扰的；电器工程包括受电、送电和用电的环节，如果不符合这个流程的施工绍织通常情况下会出现贻误用电设备和器具的试运转的现象。
一、电气工程的重要性最近一些年，随着我国经济的发展和人民生活水平的不断提高，住宅建设中的电话和有线电视是必不可少的，在高层的建筑中的供水和消防报警等也是U门的生活必需品，各种的生产、教育建筑的自动化系统设备以及文化娱乐场所的音响和灯光设备，总之，各种建筑的现代化照明、电梯等等，都是电气工程的重要组成部分，这些都是建筑必须具有的使用功能中的重要内容，这些物品的使用使得电气工程在建筑工程中的位置变得越来越重要。
电气工程如果发生质量的事故，将会给国家和人民的财产造成严重的损失，甚至威胁到人类的健康。
因此，加强对电气工程的管理是必需的。
二、电气安装工程的前期质量管理㈠电气施工图的质量控制在电气的安装过程中，首先要看的是电气施工图，它必须符合国家现行的有关设计规范，其次要符合当地的电力、电讯以及有线电视等部门的要求，与此同时，还要满足建设单位的使用功能的要求。
在工程组织施工前一定要熟悉电气施工图，详细了解施工图中的重点工程和环节，—般情况下，比较重点的包括变配电房、管线的敷设、配电箱盘的安装以及防雷和接地等。
开关插座安装工程隐蔽验收记录
施工单位检查评定记录
监理（建设）单位
验收记录
一
般项目
6.照明开关距地面高度
1.3m
7.拉线开开关安装高度一致,且控制有序不错位;暗装的开关面板应紧贴墙面;四周无缝隙,安装牢固，装饰帽齐全表面光滑整洁
并列安装高差
0.5mm
同一场所高差
5mm
面板
垂直度
0.5mm
9.同一室内并列安装的吊扇开关高度一致,并控制有序,不错位;吊扇的吊杆上下扣碗安装牢固到位
10.壁扇下侧面边缘距地面高度
≥1.8m
共实测点,其中合格点,不合格点,合格点率%
施工单位检查
评定结果
项目专业质量检查员：项目专业质量(技术)负责人：年月日
总包项目专业质量检查员：总包项目专业质量(技术)负责人：年月日
2.插座接线
3.接地(PE)或接零(PE)线在插座间不应串联连接
4.潮湿场所密封型并带保护地线触头的保护型插座，其安装高度
≥1.5m
5.照明开关安装
6.吊扇安装
7.吊扇扇叶距地面高度
≥2.5m
8.壁扇安装
一
般项目
1.当不用安全型插座时，托儿所、幼儿园及小学等场所的安装高度
≥1.8m
2.车间及试验室的插座安装高度距地面
≥0.3m
3.特殊场所暗装的插座安装高度距地面
≥0.15m
4.暗装的插座面板紧贴墙面，四周无隙，安装牢固；地插座面板与地面齐平或紧贴地面，盖板牢固,密封良好,同一室内插座安装允许偏差
并列安
装高差
0.5mm
同一场
所高差
5mm
面板
垂直度
0.5mm
5.照明开关边缘距门框边缘的距离

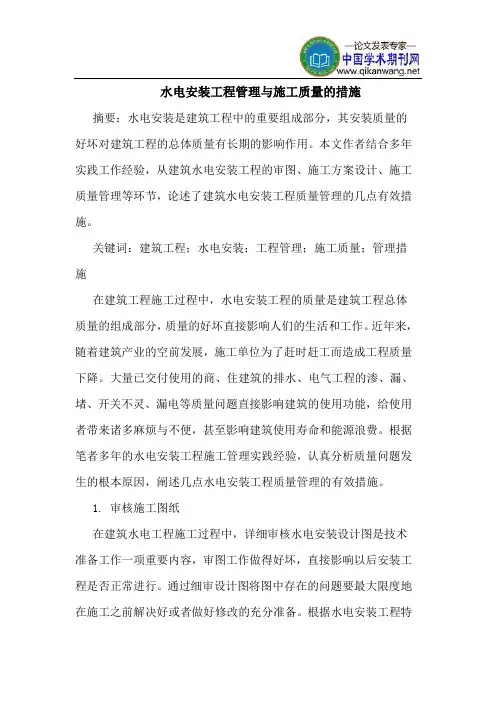

水电安装工程管理与施工质量的措施
水电安装工程管理与施工质量的措施摘要：水电安装是建筑工程中的重要组成部分，其安装质量的好坏对建筑工程的总体质量有长期的影响作用。
本文作者结合多年实践工作经验，从建筑水电安装工程的审图、施工方案设计、施工质量管理等环节，论述了建筑水电安装工程质量管理的几点有效措施。
关键词：建筑工程；水电安装；工程管理；施工质量；管理措施在建筑工程施工过程中，水电安装工程的质量是建筑工程总体质量的组成部分，质量的好坏直接影响人们的生活和工作。
近年来，随着建筑产业的空前发展，施工单位为了赶时赶工而造成工程质量下降。
大量已交付使用的商、住建筑的排水、电气工程的渗、漏、堵、开关不灵、漏电等质量问题直接影响建筑的使用功能，给使用者带来诸多麻烦与不便，甚至影响建筑使用寿命和能源浪费。
根据笔者多年的水电安装工程施工管理实践经验，认真分析质量问题发生的根本原因，阐述几点水电安装工程质量管理的有效措施。
1. 审核施工图纸在建筑水电工程施工过程中，详细审核水电安装设计图是技术准备工作一项重要内容，审图工作做得好坏，直接影响以后安装工程是否正常进行。
通过细审设计图将图中存在的问题要最大限度地在施工之前解决好或者做好修改的充分准备。
根据水电安装工程特点，应从以下几个方面进行审核图纸：①设计图纸是否符合国家及相关的技术政策和规定；②查看设计是否合理，如建筑、结构与设备、管线有无矛盾，设备层尺寸及管井、竖井尺寸、楼板厚度是否满足安装要求。
③设计是否符合施工技术装备条件；④查看使用的材料品种、规格、数量是否符合要求；⑤图纸说明是否齐全、清楚、明确；图纸上尺寸、坐标、标高及管线交叉连接点是否相符；器具安装、设备层管线进户做法；设备层及以上所有墙、板预留洞、套管是否缺少；尺寸、标高位置是否正确；管道材质、做法、连接是否合理；本专业有无矛盾；专业之间管线有无矛盾、交圈；各种管道、器具、设备固定方式及卡架形式是否满足要求；结构是否牢固；各种试压、测试、检验标准是否明确；⑥审图先按分项工程进行，如水暖从导管、立管、支路到器具、设备，电气从接地、进户、变配电总控、干管、层盘、支路到器具、设备，再审查分部内的各分项工程之间有无问题，然后是分部工程之间有无矛盾；最后将审核中的问题进行谈论，提出合理的解决方案方可开始施工。

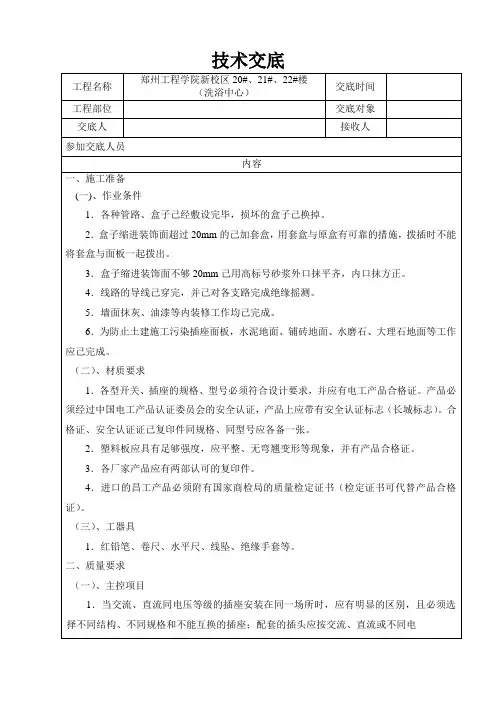

开关、插座安装工程技术交底
3．吊扇安装应符合下列规定：
（1）涂层完整，表面无划痕、无污染，吊杆上下扣碗安装牢固到位；
（2）同一室内并列安装的吊扇开关高度一致，且控制有序不错位。
4．壁扇安装应符合下列规定：
（1）壁扇下侧边缘距地面高度不小于1.8m；
专用插座。
3．开关、插座安装：
①暗装：按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入
盒内，对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。面板安装孔上有
装饰帽的应一并装好。
（四）、通电试运行
1．开关、插座安装完毕，送电试运行再按系统单元按户摇测一次线路的绝缘电阻并做好
施.采用普通插座时，其安装高度不应低于1.8米。
②当插座上方有暖气管时，其间距应大于0.2m，下方有暖气管时，其间距应大于0.3m，
不符时应移位或采取技术处理。
③为了避免交流电源对电视信号的干扰，电视馈线线管、插座与交流电源线管、插座之间
应有0.5m发上的距离。
④落地插座应具有牢固可靠的保护盖板。
⑤在潮湿场所，应采用密封良好的防水溅插座。在有易燃、易爆气体及粉尘的场所应装设
配套，均不能互相代用。
3．接线：先将盒内甩出的导线留出维修长度（15-20cm）削去绝缘层，注意不要碰伤
线芯，如开关、插座内为接线柱，将导线按顺时针方向盘绕在开关、插座对应的接线柱上，
然后旋紧压头。如开关、插座内为插接端子，将线芯回头插放圆孔接线端子内（孔以允许
压双线时），再用顶丝将其压紧，注意线芯不得外露。
4．接线时应特别注意：为了保证安全和使用功能，在配电回路中的各种导线连接，均
开关、插座、风扇安全装检验批质量验收记录表
开关、插座、风扇安全装检验批质量验收记录表
1. 项目概述
为确保开关、插座、风扇的安全使用，质量验收人员应依据质量验收标准对安装工程进行质量验收。
本文档介绍了对开关、插座、风扇安全装检验批的质量验收记录表格。
2. 基本要求
为保证项目的开展，需符合以下基本要求：
1.验收前准备：验收人员之间应进行相互沟通，确认验收内容并做好准
备；
2.质量验收标准：开展此项质量验收时，必须严格依照国家及行业规定
的技术标准和质量验收标准；
3.质量验收对象：开关、插座、风扇等设施及配件。
3. 检验工具
1.指示表；
2.电压表；
3.万用表；
4.绝缘电阻测试仪。
4. 检验方法
1.放风扇，检查风扇外观及内部结构是否完好；
2.安装开关、插座，检查产品铭牌及说明书，并检查开关、插座电线是
否接好；
3.使用电压表、指示表及万用表测试开关及插座电压、电流大小是否符
合规定标准；
4.使用绝缘电阻测试仪对产品进行绝缘电阻检测；
5.对检验记录进行清点、整理。
5. 检验记录
序号设备名
称检验内容
检验结
果
备
注
1 开关起动与停止正常，不卡死，安装牢固，电流电压符
合规范
合格
2 插座外观无损伤，电线安装规范，电压电流符合规范合格
3 风扇外观完好，风叶齐全，使用安全，风量受控，电
合格
压、电流符合规范
6. 验收
经过检验，本批次安装的开关、插座、风扇均符合国家及行业规定的技术标准和质量验收标准，质量验收结果为合格。
(整理)插座安装规范标准
SGBZ-0631 开关、插座安装施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20021、围本施工工艺标准适用于室电气照明的开关插座安装工程。
2、施工准备2.1材料要求：2.1.1各型开关：规格型号必须符合设计要求，并有产品合格证。
2.1.2各型插座：规格型号必须符合设计要求，并有产品合格证。
2.1.3塑料（台）板：应具有足够的强度。
塑料（台）板应平整，无弯翘变形等现象，并有产品合格证。
2.1.4木制（台）板：其厚度应符合设计要求和施工验收规的规定。
其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。
2.1.5其他材料：金属膨胀螺栓、塑料胀管、镀锌木螺丝、镀锌机螺丝、木砖等。
2.2主要机具：2.2.1红铅笔、卷尺、水平尺、线坠、绝缘手套、工具袋、高凳等。
2.2.2手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套管、电钻、电锤、钻头、射钉枪等。
2.3作业条件：2.3.1各种管路、盒子已经敷设完毕。
盒子收口平整。
2.3.2线路的导线已穿完，并已做完绝缘摇测。
2.3.3墙面的浆活、油漆及壁纸等装修工作均已完成。
3、操作工艺3.1工艺流程：清理——接线——安装3.2清理：用錾子轻轻地将盒子残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒灰尘擦净。
3.3结线：3.3.1一般结线规定：3.3.1.1开关结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。
b电器，灯具的相线应经开关控制。
3.3.1.2插座连线：a单相两孔插座有横装和竖装两种。
横装时，面对插座的右极接相线，左极接中性；竖装时，面对插座的上极接相线，下极接中性，见图3.3.1.2.1和图3.3.1.2.2所示。
图3.3.1.2.a.1插座横装示意图图3.3.1.2..a.2插座竖装示意图b单相三孔及三个四孔插座结线示意，见图3.3.1.2.b.1和图3.3.1.2.b.2保护接地线注意应接在上方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、施工准备
（一）作业条件
1、各种管路、盒子已经敷设完毕,损坏的盒子已换掉。
2、盒子缩进装饰面超过20mm的已加套盒,且套盒与原盒有可靠的措施,拔插时
不能将套盒与面板一起拔出。
3、盒子缩进装饰面不够20mm已用高强度水泥砂浆外口抹平齐,内口抹方正。
4、线路的导线已穿完,并已对各支路完成绝缘摇测。
5、墙面抹灰、油漆及壁纸等内装修工作均已完成。
6、为防止土建施工污染插座面板,水泥地面、铺砖地面、水磨石、大理石地面
等工作应己完成。
（二）材料要求
1、各类开关、插座的规格、型号必须符合设计要求,并应有出厂合格证、“CCC”
认证标志和认证证书复印件。
合格证、认证证书复印件同规格、同型号应各
备一张。
2、塑料(台)板应具有足够强度,应平整、无弯翘变形等现象,并有产品合格证。
3、进口的电工产品和设备等应有商检证明(国家认证委员会公布的强制性认证
[CCC]产品除外)、中文版的质量证明文件、性能检测报告以及中文版的安装、
维修、使用、试验要求等技术文件。
（三）施工器具
红铅笔、卷尺、水平尺、线坠、绝缘手套电工常用工具等。
二、质量要求
质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程
清理→接线→安装→通电试运行
四、操作工艺
（一）清理
用錾子轻轻地将盒内残存的灰块剔掉,同时将其他杂物一并清出盒外,再用湿布将盒内灰尘擦净。
如导线上有污物也应一起清理于净。
（二）接线
1、开关接线规定:电器、灯其的相线应经开关控制。
开关接线时,应将盒内导线
理顺,依次接线后,将盒内导线盘成圆圈,放置于开关盒内。
2、插座按线规定:
（1）单相两孔插座有横装和竖装两种。
横装时,面对插座的右极接相线,左极接零线；竖装时,面对插座的上极接相线,下极接零线。
（2）单相三孔及三相四孔的接地或接零线均应在上方,如图5-24所示:
（3）交、直流或不同电压的插座安装在同一场所时,应有明显的区别,且其插头与插座配套,均不能互相代用。
3、接线:先将盒内甩出的导线留出维修长度(15～20cm)削去绝缘层,注意不要碰
伤线芯，如开关、插座内为接线柱,将导线按顺时针方向盘绕在开关、插座对应的接线柱上,然后旋紧压头。
如开关、插座内为插接端子,将线芯折回头插
人圆孔接线端子内(孔径允许压双线时),再用顶丝将其压紧,注意线芯不得外露。
4、接线时应特别注意:为了保证安全和使用功能,在配电回路中的各种导线连接,
均不得在开关、插座的端子处以套接压线方式连接其他支路。
（三）开关、插座安装
1、开关安装规定。
（1）安装在同一建筑物、构筑物内的开关,宜采用同一系列的产品；开关的位置应与灯位相对应；同一单位工程其跷板开关的开、关方向应一致,
且操作灵活,接触可靠。
（2）开关安装的位置应便于操作,开关边缘距门框的距离为0.15～0.2m；若设计无特殊要求,扳把开关下底距地面高度为1.3m；拉线开关距地面高
度为2～3m,且拉线出口应垂直向下。
（3）并列安装的拉线开关的相邻间距不应小于20mm。
（4）相线应经开关控制；民用住宅严禁装设床头开关。
（5）为了安全和使用方便,任何场所的窗、镜箱、吊柜上方及管道背后、单扇门后均不应装有控制灯具的开关。
（6）多尘潮湿场所和户外应选用防水瓷质拉线开关或加装保护箱；在易燃、易爆和特别潮湿的场所,开关应分别采用防爆型、密闭型或安装在其他
场所控制。
2、插座安装规定。
（1）插座的安装高度应符合设计的规定,当设计无规定时,应符合下列要求:暗装和工业用插座距地面不应低于0.3m,待殊场所暗装插座不应小于
0.15m。
在儿童活动场所应采用安全插座。
采用普通插座时,其安装高度
不应低于1.8m。
（2）当插座上方有暖气管时,其间距应大于0.2m,下方有暖气管时,其间距应大于0.3m,不符时应移位或采取技术处理。
（3）为了避免交流电源对电视信号的干扰,电视馈线线管、插座与交流电源线管、插座之间应有0.5m以上的距离。
（4）落地插座应具有牢固可靠的保护盖板。
（5）在潮湿场所,应采用密封良好的防水防溅插座。
在有易燃、易爆气体及粉尘的场所应装设专用插座。
3、开关、插座安装。
（1）暗装：按接线要求,将盒内甩出的导线与开关、插座的面板连接好,将开关或插座推人盒内,对正盒眼,用机螺丝固定牢固。
固定时要使面板端正,
井与墙面平齐。
面板安装孔上有装饰帽的应一并装好。
（2）明装:先将从盒内甩出的导线由塑料台的出线孔中穿出,再将塑料台紧贴于墙面用螺丝固定在盒子或木砖上,如果是明配线,木台上的隐线槽
应先顺对导线方向,再用螺丝固定牢固。
塑料台固定后,将甩出的相线、
地(零)线按各自的位置从开关、插座的线孔中穿出,按接线要求将导线
压牢。
然后将开关或插座贴于塑料台上,对中找正,用木螺丝固定牢。
最
后再把开关、插座的盖板上好。
（四）通电试运行
1、开关、插座安装完毕,送电试运行前再按系统按单元按户摇测一次线路的绝缘
电阻并做好记录。
2、各支路的绝缘电阻摇测合格后通电试运行,通电后仔细检查和巡视,检查漏电
开关是否掉闸,插座接线是否正确,面板是否水平,是否被污染等。
检查插座时,
最好用验电器,检查时应逐个检查,如有问题断电后及时进行修复,并做好记
录。
五、成品保护
1、安装开关、插座时不得碰坏墙面,要保持墙面清洁。
2、开关插座安装完毕后,不得再次进行喷浆,以保持面板清洁。
3、其他工种在施工时,不要碰坏和碰歪开关、插座。
