基于multisim的交通信号灯的设计与仿真
基于Multisim13的交通信号灯控制器的设计与仿真

0 引 言
交通信号灯控 制器通过控制十字路 口红 、 黄、 路灯 的亮灭 , 来指挥车辆和行 人 的安全通 行 , 以实现十字 路 口交通管 理的 自 动化 , 本 设计运用逻辑 电路知识结合仿 真软件 , 实现 主干道和 支干道 两个方 向通行 时间相 等的控制 并配有倒 计 时显示. 本文 的仿真软件为 M u l t i s i ml 3 , 是一款用软件 的方式虚 拟电子与电工元器 件 、 仪表、 仪 器的 E D A仿真工具 , 利用 Mu h i s i m可 以实现
基于Multisim14.0的信号交通灯[精品文档]
![基于Multisim14.0的信号交通灯[精品文档]](https://img.taocdn.com/s3/m/88d3fc3b763231126edb1154.png)
HUBEI NORMAL UNIVERSITY
电工电子实验报告
课程名称电路系统仿真实验
选题名称交通信号灯自动控制系统选题性质综合设计
姓名学号张煜29 张子豪33
班级名称1406
所在院系物理与电子科学学院报告时间2017.5
目录
引言.....................................................
第一章绪论 (3)
1.1研究背景 (3)
1.2研究目的及意义 (3)
第二章设计任务与要求 (4)
2.1 交通灯功能要求 (4)
2.2 规范要求 (4)
第三章设计方案及控制电路结构框图 (4)
3.1设计方案 (4)
3.2控制电路结构框图 (5)
第四章各单元电路的设计方案及原理说明 (6)
4.1状态控制及状态译码电路 (6)
4.2 倒计时显示控制电路 (7)
4.3 整体主电路 (9)
第五章调试过程及结果分析 (9)
5.1 调试过程 (9)
5.2遇到问题及解决方法 (10)
5.3 调试结果 (11)
第六章总结与体会 (11)
参考文献 (12)。
交通信灯电路设计与仿真

交通信灯电路设计与仿
真
集团文件版本号:(M928-T898-M248-WU2669-I2896-DQ586-M1988)
实验七交通信号灯电路设计与仿真
一、实验目的
1.掌握交通信号灯电路的工作原理
2.会用Multisim设计交通信号灯各子电路
二、实验原理
①状态控制器:记录交通灯的工作状态。
②状态译码器:按照状态控制器所处状态,驱动点亮相应的信号灯。
③秒脉冲发生器:产生定时系统的时基脉冲,确保整个电路同步工作和定时控制。
④减法计数器:控制每一种工作状态的持续时间
二、实验内容
1.篮球比赛24秒定时器仿真
说明J1、J2、J3闭合和断开时数码管显示情况及开关功能
2.交通信号灯定时电路仿真
记录Q1、G|、g中一个接低电平时,数码管的显示并说明功能
3.交通信号灯信号显示电路(选作)
4.交通信号灯状态控制器(选作)。
Multisim交通灯控制系统实验报告

本科实验报告实验名称:交通灯控制系统的设计与实现一、实验名称:交通灯控制系统的设计与实现二、实验目的:运用Multisim仿真软件和所学知识,设计并实现简单的数字系统。
三、实验原理1. 利用门电路组合逻辑实现译码功能(两输入,六输出(四种状态))2. 利用74LS161N元件分别组成16秒长计时和5秒短计时器3. 利用门电路组合逻辑实现多路选择器功能四、实验环境Multisim 10仿真软件平台五、设计思路和基本原理1.设计思路:(1)用AR 、AY、AG、BR、BY、BG分别代表甲干道的红、黄、绿灯以及乙干道的红、黄、绿灯,根据实验要求,AR 、AY、AG、BR、BY、BG的真值情况如下表:A R A Y A GB R B G B G0 0 1 1 0 0 0 1 0 1 0 01 0 0 0 0 1 11表格 1该过程可以抽象为四个过程,因而选取两个状态变量S 0、S 1;对四种状态进行进行编码得到表格2的结果:表格 2写出逻辑表达式并用卡诺图化简表达式得到:表格 3根据表格3的函数表连接译码器子电路。
如下图所示:S 0S 1A RA YA GB RB GB G0 0 0 0 1 1 0 0 0 1 0 1 0 1 0 0 1 1 1 0 0 0 0 1 111A R = S 0B R = S 0’ A Y = S 0’S 1 B Y = S 0S 1’ A G = S 0’S 1’B G = S 0S 1图片1(2)S0、S1为状态变量,因此下一步的关键就是分析时序逻辑,利用时序逻辑产生一个S0、S1的四个状态不断循环的时序电路,得到状态循环:根据上面的状态图得到状态表:分析状态可知,这是一个两位的时序电路,因此确定需要选用两个触发器来完成电路的实现,确定选用JK触发器来完成电路的设计,查阅JK触发器的状态转换表,对比现态和次态的关系进而得到JK触发器的卡诺图,进而得到:J0 = S1K= S1’J1 = S’K1= S故可以得到实验设计的时序逻辑部分电路图:图片4(3)根据实验要求,以S0、S1表示状态,存在如下循环:现在状态时间(s)次态00 16 0101 5 1111 16 1010 5 0000 16 01故关键是设计一个二选一的选择器对16秒计数器和5秒计数器选择脉冲,用T表示选择的脉冲来源,T=0表示选择16秒一次上升沿,T=1表示选择5秒一次上升沿,得到表格6:表格 6因而可以得到二选一选择器的电路图:(4)接下来设计秒短计时和16秒长计时器,用到芯片为74LS161,实现技术功能,其中5秒短计时要在计数为5,也就是输出为0101时实现进位输出和自动清零功能,同理16秒长计时要在计数为16,也就是输出为1111是实现进位输出和自动清零功能。
基于Multisim的交通信号灯

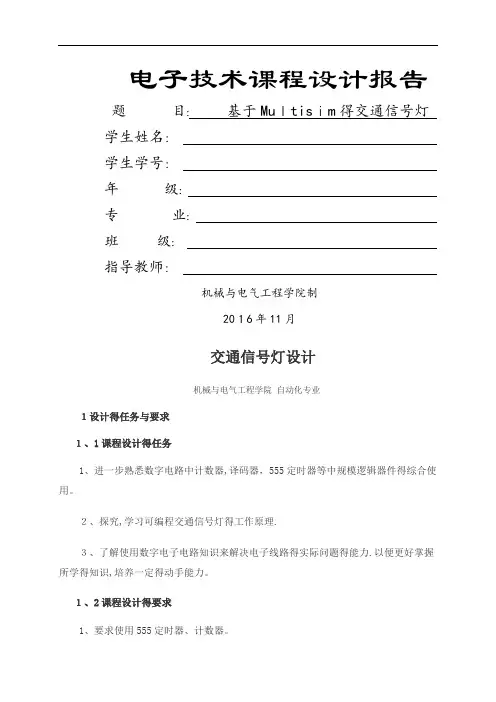

电子技术课程设计报告题目:基于Multisim得交通信号灯学生姓名:学生学号:年级:专业:班级:指导教师:机械与电气工程学院制2016年11月交通信号灯设计机械与电气工程学院自动化专业1设计得任务与要求1、1课程设计得任务1、进一步熟悉数字电路中计数器,译码器,555定时器等中规模逻辑器件得综合使用。
2、探究,学习可编程交通信号灯得工作原理.3、了解使用数字电子电路知识来解决电子线路得实际问题得能力.以便更好掌握所学得知识,培养一定得动手能力。
1、2课程设计得要求1、要求使用555定时器、计数器。
2、要求东西亮灯一致,南北亮灯一致。
3、东西亮绿灯与黄灯时,南北亮红灯;南北亮绿灯与黄灯时,东西亮红灯,黄灯亮时每秒种闪亮一次,红灯亮35s,绿灯亮32s ,黄灯3s 。
4、东西、南北方向除了有红(R )、黄(Y)、绿(G)灯指示外,每一种灯亮得时间都用显示器进行显示(采用倒计时得方法);2交通信号灯设计方案制定 2、1交通信号灯设计得原理电路大体上可分为三个部分,即:主控制电路部分、计数器部分、红绿灯控制部分.红绿灯控制部分得门电路较多,需要占用较大得空间;主控制电路部分分布在系统得各个部分,可以说就是系统得灵魂,它对整个系统进行着控制。
计数器部分比较简单,主要就是进行计数并且产生进位信号.2、2交通信号灯设计得技术方案交通灯原理控制如上图所示,它主要由秒脉冲发生器、定时器、译码器、控制器等部分组成。
利用555定时器产生秒脉冲送至74LS 192减法计数器,控制74LS 192做减法计算.状态控制电路74LS 162进行交通信号灯之间得转换。
74LS138输入端接74L S162输出端,再对74LS192进行预置数.3交通信号灯设计方案实施3、1交通信号灯单元模块功能及电路设计3、1、11s脉冲发生器以555定时器接外接电路形成多谐荡器,输出频率为1Hz得脉冲信号,用作74LS1623、1、2状态控制单元主控电路属于时序逻辑电路,状态控制器就是系统得核心部分,通过74LS162控制主支干道红绿黄灯亮灭得四中种装态S0(南北方向绿灯亮,东西方向红灯亮),S1(南北方向黄灯亮,东西方向红灯亮),S2(南北方向红灯亮,东西方向绿灯亮),S3(南北方向红灯亮,东西方向黄灯亮)。
multisim交通信号灯

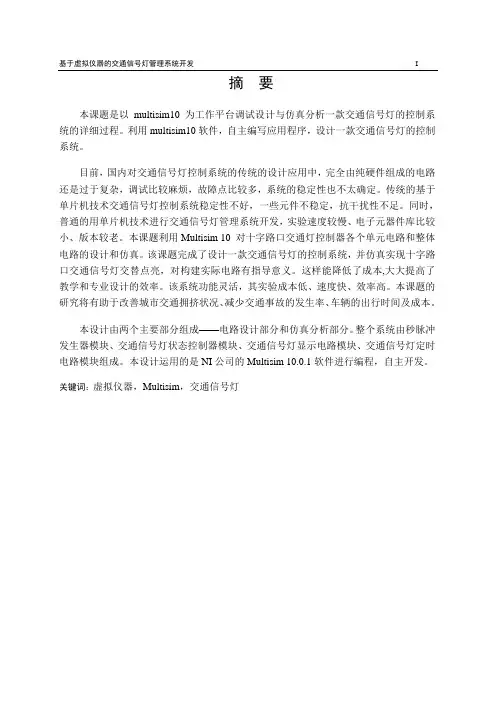

摘要本课题是以multisim10为工作平台调试设计与仿真分析一款交通信号灯的控制系统的详细过程。
利用multisim10软件,自主编写应用程序,设计一款交通信号灯的控制系统。
目前,国内对交通信号灯控制系统的传统的设计应用中,完全由纯硬件组成的电路还是过于复杂,调试比较麻烦,故障点比较多,系统的稳定性也不太确定。
传统的基于单片机技术交通信号灯控制系统稳定性不好,一些元件不稳定,抗干扰性不足。
同时,普通的用单片机技术进行交通信号灯管理系统开发,实验速度较慢、电子元器件库比较小、版本较老。
本课题利用Multisim 10 对十字路口交通灯控制器各个单元电路和整体电路的设计和仿真。
该课题完成了设计一款交通信号灯的控制系统,并仿真实现十字路口交通信号灯交替点亮,对构建实际电路有指导意义。
这样能降低了成本,大大提高了教学和专业设计的效率。
该系统功能灵活,其实验成本低、速度快、效率高。
本课题的研究将有助于改善城市交通拥挤状况、减少交通事故的发生率、车辆的出行时间及成本。
本设计由两个主要部分组成——电路设计部分和仿真分析部分。
整个系统由秒脉冲发生器模块、交通信号灯状态控制器模块、交通信号灯显示电路模块、交通信号灯定时电路模块组成。
本设计运用的是NI公司的Multisim 10.0.1软件进行编程,自主开发。
关键词:虚拟仪器,Multisim,交通信号灯ABSTRACTThe topic is the detailed process of design and simulation of a traffic light control system by software of NI Multisim 10 .And computer software are some of the companies using NI Multisim 10 ,programming and self-development.The using of conventional domestic traffic light control system that composed entirely of pure hardware circuit is too complex,difficult debugging,more failure point,unstable system.Conventional traffic light control system by PLC technolgy is unstable ,luck of interference.Moreover, experimental speed of traffic light control system by ordinary PLC technology is slow ,smaller and older electronic components library. The topic that design and simulatin of each traffic light control system unit is used by Multisim 10. Completion of the project to design a traffic light control system before buildig actually circuits.It can reduce costs,improving the efficiency of teaching and professional design.The system is flexible,the experimental low-cost,fast and efficient.The research will help improve the situation of urban traffic congestion ,the incidence of traffic accidents and vehicle travel time and costs.This project consists of two main components-design of circuit and simulation.The system is composed of PPS generator unit,state controller unit,display circuit unit and timing circuit unit. The project is using NI Multisim 10 ,progamming and self-development.Key words:Virtual Instruments ,Multisim, Traffic light control system目录1 绪论 (1)1.1目前基于虚拟仪器的交通信号灯系统开发的现状 (1)1.2课题研究的目的和意义 (1)1.3 本文完成的主要工作 (2)2 基本交通管理方法 (3)2.1 交通信号灯的分类 (3)2.2交通信号灯使用原则 (5)2.3基本交通管理方法 (6)3 虚拟仪器技术 (9)3.1 虚拟仪器概述 (9)3.2相关技术(EDA)简介 (10)3.3 Multisim10软件的特点 (12)3.4 Multisim软件的功能 (16)3.5虚拟仪器在交通信号灯控制系统设计的应用分析 (17)4 电路设计分析 (18)4.1交通信号灯控制系统的技术指标 (18)4.2方案论证 (18)4.3方案实现 (19)5电路组成与仿真分析 (30)5.1仿真调试秒脉冲发生器 (30)5.2仿真调试交通信号灯状态控制器 (32)5.3仿真调试交通信号灯显示电路 (344)5.4仿真调试交通信号灯定时电路 (35)5.5仿真调试整个系统 (37)6结论与展望 (39)6.1结论 (39)6.2展望 (39)参考文献致谢1 绪论1.1目前基于虚拟仪器的交通信号灯系统开发的现状目前,国内对交通信号灯控制系统的传统的设计应用中,完全由纯硬件组成的电路还是过于复杂,调试比较麻烦,故障点比较多,系统的稳定性也不太确定。
实验二:Multisim交通灯仿真
03
交通灯工作原理
交通灯的种类
01
02
03
红绿灯
红、绿、黄三种颜色,用 于指示车辆和行人停止、 通行和等待。
交通信号灯
包括左转、直行和右转信 号,用于管理不同方向的 交通流。
紧急停车带交通灯
用于指示紧急车辆在紧急 情况下使用紧急停车带。
交通灯的控制逻辑
时序逻辑
实验二Multisim交通 灯仿真
目录
• 实验目的 • Multisim软件介绍 • 交通灯工作原理 • 交通灯控制系统设计 • Multisim仿真过程 • 实验总结与展望
01
实验目的
掌握Multisim软件的使用
掌握Multisim软件的界面布局和基本 操作,如元件库管理、电路图绘制、 仿真运行等。
控制电路
由定时器、微控制器等组成,用于实 现交通灯的时序逻辑和控制逻辑。
04
交通灯控制系统设计
控制系统设计思路
确定控制目标
根据交通需求,确定交通灯控制 系统的目标,如车辆和行人的通
行时间、优先级等。
选择控制策略
根据控制目标,选择合适的控制策 略,如定时控制、感应控制等。
设计控制电路
根据控制策略,设计控制电路,包 括红、绿、黄三个方向的信号灯和 必要的传感器。
03
检查电路的电气特性,如电压、电流等是否符合预 期。
仿真运行与结果分析
01
启动仿真,观察电路的工作过程。
02 使用虚拟仪器记录仿真过程中的电压、电 流等数据。
03
分析仿真结果,并与实际电路的工作情况 进行比较。
04
根据仿真结果,对电路设计进行优化和改 进。
基于Multisim的交通灯控制器设计与仿真_李淑琴
摘 要: 介绍了一种基于 multisim10 电子工作平台设计城市交通灯控制系统的方法. 对系统整体功能和各单 元电路的方案有较详尽的描述,其中电路全部采用数字集成器件,不需要软件编程,方法简单,查找问题方便. 利用 Multisim10 软件,可有效节省设计时间,提高实验效率,达到很好的实验效果.
关键词: Multisim10; 电路仿真; 交通灯; 数字集成电路
中图分类号: TN 702
文献标志码: A
DOI:10.16197/ki.lnunse.2015.04.009
文章编号: 1000-5846( 2015) 04-0338-04
Design and Simulation of Traffic Lights Controller at the
辽宁大学学报
自然科学版 第 42 卷 第 4 期 2015 年
JOURNAL OF LIAONING UNIVERSITY
Natural Sciences Edition Vol. 42 No. 4 2015
基于 Multisim 的交通灯控制器设计与仿真
李淑琴,胡彬彬,张玉奇
( 辽宁大学 信息学院,辽宁 沈阳 110036)
B 方向
RB
YB
GB
1
0
0
1
0
0
0
0
1
0
1
0
其中,Q1 Q0 编码为 00、01、10、11 分别对应 S0 、S1 、S2 、S3 四个状态,由 74LS74 的两个 D 触发器 产生. 根据真值表的逻辑关系化简得到信号灯转换的逻辑表达式: RA = Q1 ,Y A = Q珚1 Q0 ,G A = Q珚1 Q珚0 , RB = Q珚1 ,Y B = Q1 Q0 ,G B = Q1 Q珚0 . 由此可得信号灯转换电路图,如图 1. 其中,由于黄灯具有闪烁功能,
基于multisim的交通信号灯的设计与仿真
湖北民族学院信息工程学院课程设计报告书题目: 基于multisim的交通信号灯的设计与仿真课程:电子线路课程设计专业:电气工程及其自动化班级:0312406学号:031240610学生姓名:崔亮指导教师:杨庆2015年1月8日2015 年 1 月8 日摘要由于电子技术的飞速发展,集成电路和电子系统的复杂程度大概是6年提高10倍,因此电子系统的复杂程度也在相应提高。
简单的手工设计方法已无法满足现代电子系统设计的要求。
因此许多软件公司纷纷研制采用自上而下设计方法的计算机辅助设计系统。
在20世纪70年代中叶有了基于手工布局布线的第一代ECAD工具(计算机辅助设计),1981—1982年出现了基于原理设计仿真的第二代EDA系统(电子自动化)。
EDA是在计算机辅助设计(CAD)技术的基础发展起来的计算机设计软件系统。
与早期的CAD软件比较,EDA软件的自动化程度更高、功能更完善、运行速度更快,而且操作界面友善,有良好的数据开放性和互换性。
电子设计自动化(EDA)技术,使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
到1987—1988年又推出了基于RTL(寄存器传输语言)的设计、仿真、逻辑综合的第三代EDA技术。
时至今日,又是十多年过去了,电子系统的复杂程度又提高了10多倍。
从事电子产品设计、开发等工作的人员,经常要求对所有设计的电路进行实物模拟和调试。
其目的的一方面是为了验证所设计的电路是否能达到设计要求的技术指标,另一方面通过改变电路中元器件的参数,使整个电路性能达到最佳值。
加拿大Interactive Image Tecnologie 公司推出的EWB (Electrical Workbench)软件可以将不同类型的电路组成混合电路进行仿真,界面直观,操作方便等特点,创建电路、选用原件和测试仪器均可以图形方式直观完成。
该软件有较为详细的电路分析手段,如电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析,以及离散傅里叶分析、电路零极点分析、交直流灵敏分析和电路容差分析等共计十四种电路分析方法。
电路仿真与电路板设计项目化教程(基于Multisim与Protel)-交通灯
X1 H_QD H_QC H_QB H_QA 1HZ L_QD L_QC L_QB L_QA
LD
A C
计数器电路模块
图3-12 封装后的封装模型
(5) 依次放置 “555产生的时钟脉冲模块”、 “分频电路模块”、“主控制电路模块”、 “译码电路模块”,并根据连线需要调整输入 输出引脚位置,调整布局,并调入显示器件7 段数码管和指示灯,并进行连线,创建交通管 理控制总体电路,如图3-13所示。
计数器电路模块
图3-11 封装模型
(4) 在模块图标上右击,选择Edit Symbol/Title Block命令,可编辑 封装模型的输入输出引脚,经调 整后的封装模型如图3-12所示。 编辑时,通常将输入引脚放在模 型的左边,将输出引脚放在模型 的右边。在模块图标上双击,可 对模块内部电路重新调整和编辑。
~1PR 1D 1CLK 1Q G2 ~1Q
~1CLR LD 5HZ
C
A
图3-8 主控制电路模块时序图
3.3.2 总体电路的设计和仿真 1.总体电路的设计 (1)放置模块电路。新建文件,命名为“交通 灯总电路”。单击放置模块按钮,如图3-9所 示。
图3-9 放置模块按钮示意图
(2) 在弹出的“打开”对话框中选择要封装的模 块电路文件“计数器电路模块.ms10”, 如图310所示。
第三章 交通信号控制系统的设计与开发
3.1 交通灯管理系统的设计要求
1.
2. 3.
一个十字路口交通灯控制电路,要求主干道与支 干道交替通行。主干道通行时,主干道绿灯亮, 支干道红灯亮,时间为60秒。支干道通行时,支 干道绿灯亮,主干道红灯亮,时间为30秒。 每次绿灯变红时,要求黄灯先闪烁3秒(频率为 5Hz)。此时另一路口红灯也不变。 在绿灯亮(通行时间内)和红灯亮(禁止通行时 间内)均有倒计时显示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
湖北民族学院信息工程学院课程设计报告书题目: 基于multisim的交通信号灯的设计与仿真课程:电子线路课程设计专业:电气工程及其自动化班级:0312406学号:*********学生姓名:崔*指导教师:杨*2015年1月8日2015 年1 月 8 日摘要由于电子技术的飞速发展,集成电路和电子系统的复杂程度大概是6年提高10倍,因此电子系统的复杂程度也在相应提高。
简单的手工设计方法已无法满足现代电子系统设计的要求。
因此许多软件公司纷纷研制采用自上而下设计方法的计算机辅助设计系统。
在20世纪70年代中叶有了基于手工布局布线的第一代ECAD工具(计算机辅助设计),1981—1982年出现了基于原理设计仿真的第二代EDA系统(电子自动化)。
EDA是在计算机辅助设计(CAD)技术的基础发展起来的计算机设计软件系统。
与早期的CAD软件比较,EDA软件的自动化程度更高、功能更完善、运行速度更快,而且操作界面友善,有良好的数据开放性和互换性。
电子设计自动化(EDA)技术,使得电子线路的设计人员能在计算机上完成电路的功能设计、逻辑设计、性能分析、时序测试直至印刷电路板的自动设计。
到1987—1988年又推出了基于RTL(寄存器传输语言)的设计、仿真、逻辑综合的第三代EDA技术。
时至今日,又是十多年过去了,电子系统的复杂程度又提高了10多倍。
从事电子产品设计、开发等工作的人员,经常要求对所有设计的电路进行实物模拟和调试。
其目的的一方面是为了验证所设计的电路是否能达到设计要求的技术指标,另一方面通过改变电路中元器件的参数,使整个电路性能达到最佳值。
加拿大Interactive Image Tecnologie 公司推出的EWB (Electrical Workbench)软件可以将不同类型的电路组成混合电路进行仿真,界面直观,操作方便等特点,创建电路、选用原件和测试仪器均可以图形方式直观完成。
该软件有较为详细的电路分析手段,如电路的瞬态分析和稳态分析、时域和频域分析、器件的线性和非线性分析、电路的噪声分析和失真分析,以及离散傅里叶分析、电路零极点分析、交直流灵敏分析和电路容差分析等共计十四种电路分析方法。
拥有了强大的MCU模块,支持4种类型的单片机芯片,支持对外部RAM、外部ROM、键盘和LCD等外围设备的仿真,分别对4 种类型芯片提供汇编和编译支持;所建项目支持C代码、汇编代码以及16进制代码,并兼容第三方工具源代码;包含设置断点、单步运行、查看和编辑内部RAM、特殊功能寄存器等高级调试功能。
强大的数字仪器环境和数字分析环境,使其成为为数不多的经典单片机仿真软件之一。
关键词:计算机辅助设计系统 ECAD工具实物模拟工具源代码目录摘要 .................................................... 第一章绪论 .. (1)1.1研究背景 (1)1.2研究目的及意义 (1)第二章 Multisim12.0简介 (2)2.1 Multisim12.0软件介绍 (2)2.2 Multisim12.0仿真软件流程图 (2)第三章设计框图及整机概述 (4)第四章各单元电路的设计方案及原理说明 (5)4.1计数器部分 (5)4.2 交通灯转换控制部分 (6)4.3 计数器与红绿灯转换控制部分的连接 (7)第五章调试过程及结果分析 (8)5.1 调试过程 (8)5.1.1遇到问题及解决方法 (8)5.2 调试结果 (8)第六章总结与体会 (10)参考文献 (12)1 绪论1.1研究背景当前,大量的信号灯电路正向着数字化、小功率、多样化,方便人、车、路三者关系的协调,多值化方向发展随着社会的发展,城市交通问题越来越引起人们的关注。
随着社会的发展,城市规模的不断扩大,城市交通成为制约城市发展的一大因素,因此,为了改善城市交通环境有许多设计工作者设计了相应方案,其中大多数为交通指挥灯。
但随着社会、经济的快速发展,原来的交通灯控制系统已不能完全改善现在日益繁忙的交通情况。
如何改善交通灯控制器,使其更完善,成为了研究的课题。
1.2研究目的及意义随着交通量的快速增长和缺乏对道路的系统研究和控制,扩建道路并没有充分发挥出预期的作用。
而城市道路多十字路口、多交叉的特点,也决定了城市的交通状况必然受这种路况的制约。
所以,如何采用合适的控制方法,最大限度利用好耗费巨资修建的多车道城市道路,缓解城市的交通拥堵状况,越来越成为交通运输管理亟待解决的主要问题。
在这种情况下,道路交通控制器开始发挥越来越重要的作用。
城市交通成为制约城市发展的一大因素,交通信号灯的广泛应用,能有效地促进了城市道路交通秩序的改观,保证了道路交通安全、畅通,缓解了交警部门警力不足的压力。
2 Multisim12.0简介2.1 Multisim12.0软件介绍Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的仿真工具,适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式,具有丰富的仿真分析能力。
为适应不同的应用场合,Multisim推出了许多版本,用户可以根据自己的需要加以选择。
电子线路仿真软件Multisim12.0是美国NI公司开发的多功能EDA高层次工具软件,不仅仅局限于电子线路的虚拟仿真,而是其在LabVIEW虚拟仪器、单片机仿真等技术方面都有更多的创新和提高。
它采用直观的图形界面创建电路,在计算机屏幕上仿真实验室的工作平台,绘制电路图需要的各种元器件,电路仿真需要的测试仪器均可直接从屏幕上选取。
Multisim12.0还是一个优秀的电子技术训练工具,利用它提供的虚拟仪器,可以用比传统实验室中更灵活的方式进行电路实验,仿真电路的实际运行情况,熟悉常用电子仪器的测量方法,并能解决传统电子实验过程中既繁琐、费时,又不便进行观测开路、短路、漏电和过载等情况,因此非常适合电子技术课程的教学和实验。
2.2 Multisim12.0仿真软件流程图用Multisim12.0做仿真图时,首先用所选元件设计出电路原理图,然后用Multisim12.0模拟连接电路并对所选元件设定参数,仿真结束后用Multisim12.0虚拟仪器测定所求实验数据。
如果与预测结果相同则进行数据分析,如果不同则分析原因进一步对电路图进行调试,直至与预测结果相同。
流程框架图如下。
图2.2-1设计整体框架图3 设计框图及整机概述电路大体上可分为三个部分,即:主控制电路部分、计数器部分、红绿灯控制部分。
红绿灯控制部分的门电路较多,需要占用较大的空间;主控制电路部分分布在系统的各个部分,可以说是系统的灵魂,它对整个系统进行着控制。
计数器部分比较简单,主要是进行计数并且产生进位信号。
图3.1-1红绿灯控制电路原理图4 各单元电路的设计方案及原理说明4.1计数器部分计数器的作用有两点:一是根据个方向车辆运行时间以及黄灯切换时间的要求进行45S、35S、11S三种方式的计数:二是向主控制器发出状态转换信号,主控制器根据状态转换信号进行状态转换。
图4.1-1 10进制个位计数器这部分共利用1块计数芯片74LS190,负责红灯的减法计数。
图4.1-2 5进制十位计数器这部分共利用1块计数芯片74LS190,负责绿灯黄灯的计数。
4.2 交通灯转换控制部分主控制器的4种状态分别要控制东西方向、南北方向红绿黄灯的亮与灭。
设亮灯为1,灭灯为0,用四个与门和一个74LS190完成这个部分。
控制信号灯的译码电路的真值表如下:图4.2-1状态真值表4.3 计数器与红绿灯转换控制部分的连接计数器向信号灯转换提供定时信号T5和定时信号T0以实现信号灯的转换。
T0表示计数到00,此时给信号灯转换器一个脉冲,使信号灯发生变换,一个方向的绿灯亮,另一个方向红灯亮。
接法如图:图4.3-1计数器与红绿灯转换部分的连接图5 调试过程及结果分析5.1 调试过程5.1.1遇到问题及解决方法1)只有东西方向绿灯亮,南北方向红灯亮这一个状态。
原因分析:对74LS190管脚的连接酶掌握好,认为在Multisim原理图中空置的管脚不需要连接。
解决方法:把空置的管脚接地,灯开始有规律的变化。
2)计数器变化不稳定,不按预置数开始变化。
原因分析:管脚连接不当。
解决办法:在检查电路过程中发现从74LS190中的一根导线没有接到预定地方。
图5.1-1 信号灯显示5.2 调试结果信号灯运转正常,完成东西方向绿灯亮,南北方向红灯亮35S,东西方向黄灯亮,南北方向红灯亮11S ,东西方向红灯亮,南北方向绿灯亮45S,东西方向红灯亮,南北方向黄灯亮11S。
图5.2-1 调试结果图6 总结与体会通过此次课程设计,使我更加扎实的掌握了有关高频电子线路方面的知识,在设计过程中虽然遇到了一些问题,但经过一次又一次的思考,一遍又一遍的检查终于找出了原因所在,也暴露出了前期我在这方面的知识欠缺和经验不足。
实践出真知,通过亲自动手制作,使我们掌握的知识不再是纸上谈兵。
过而能改,善莫大焉。
在课程设计过程中,我们不断发现错误,不断改正,不断领悟,不断获取。
最终的检测调试环节,本身就是在践行“过而能改,善莫大焉”的知行观。
这次课程设计终于顺利完成了,在设计中遇到了很多问题,最后在老师的指导下,终于游逆而解。
在今后社会的发展和学习实践过程中,一定要不懈努力,不能遇到问题就想到要退缩,一定要不厌其烦的发现问题所在,然后一一进行解决,只有这样,才能成功的做成想做的事,才能在今后的道路上劈荆斩棘,而不是知难而退,那样永远不可能收获成功,收获喜悦,也永远不可能得到社会及他人对你的认可!课程设计诚然是一门专业课,给我很多专业知识以及专业技能上的提升,同时又是一门讲道课,一门辩思课,给了我许多道,给了我很多思,给了我莫大的空间。
同时,设计让我感触很深。
使我对抽象的理论有了具体的认识。
通过这次课程设计,我掌握了常用元件的识别和测试;熟悉了常用仪器、仪表;了解了电路的连线方法;以及如何提高电路的性能等等,掌握了焊接的方法和技术,通过查询资料,也了解了收音机的构造及原理。
我认为,在这学期的实验中,不仅培养了独立思考、动手操作的能力,在各种其它能力上也都有了提高。
更重要的是,在实验课上,我们学会了很多学习的方法。
而这是日后最实用的,真的是受益匪浅。
要面对社会的挑战,只有不断的学习、实践,再学习、再实践。
这对于我们的将来也有很大的帮助。
以后,不管有多苦,我想我们都能变苦为乐,找寻有趣的事情,发现其中珍贵的事情。
就像中国提倡的艰苦奋斗一样,我们都可以在实验结束之后变的更加成熟,会面对需要面对的事情。
