低温脉冲真空干燥机 MZG32 48 72盘
真空冷冻干燥机的工作原理
真空冷冻干燥机的工作原理Vacuum freeze drying, also known as lyophilization, is a method of removing water from a material under low temperature and low pressure. 真空冷冻干燥，也被称为冷冻干燥，是一种在低温低压下从物质中去除水分的方法。
This process involves freezing the material and then reducing the surrounding pressure, causing the frozen water in the material to sublimate directly from the solid phase to the gas phase. 这个过程涉及冷冻物质，然后降低周围的压力，导致物质中的冷冻水直接从固相升华到气相。
The resulting product is stable at room temperature and can be easily reconstituted by adding water before use. 结果产生的产品在室温下是稳定的，使用前可以通过添加水轻松重组。
The main components of a vacuum freeze dryer include the drying chamber, condenser, vacuum pump, and refrigeration system. 真空冷冻干燥机的主要组成部分包括干燥室、冷凝器、真空泵和制冷系统。
The process begins by placing the material to be dried in the drying chamber, where it is frozen to a very low temperature. 过程开始于将待干燥物质放置在干燥室中，冷冻到非常低的温度。
真空喷雾干燥机的优点和使用范围喷雾干燥常见问题解决方法
真空喷雾干燥机的优点和使用范围喷雾干燥常见问题解决方法杭州菲跃仪器坐落在杭州余杭钱江经济技术开发区，是一家试验仪器设备配套企业。
紧要从事：低温恒温仪器、样品处理前仪器、制冰制冷仪器、试验室用配套用仪器等产品。
销售网络遍及全国各地，深受广阔客户的青睐和一致好评，是科研院校配套仪器选择。
菲跃系列真空喷雾干燥机突破了真空状态下的连续进出料的技术难题，使静态干燥成功转化为动态干燥。
在大幅度提高了干燥制品产量的同时又使得生产成本全面下降。
菲跃系列自动真空低温连续干燥机尤其适合喷雾干燥及真空烘箱难以解决的高粘度，高脂.高糖类等物料的干燥。
并且能很好的保持产品批量的稳定性和一致性。
真空喷雾干燥机的使用范围：适用于食品、化学品、医药品等200种以上的干燥。
自动真空喷雾干燥机是一种全新概念的高效节能型干燥设备。
在中药，西药，化工，食品，保健品等行业的产品干燥中，喷雾干燥有利于成本，但产品的溶解性.原味及粉末的形状存在较大的缺陷，对粘度稍高和有热敏性要求的产品更是无能为力了。
常规冷冻干燥能够得到杰出的产品的溶解性和高质量的产品，可是产量又太低，且成本昂贵。
菲跃系列真空喷雾干燥机的各项工艺指标正好介于上述两种设备之间,它能使干燥制品内部形成多孔疏松状，保留产品的原有物料性质，外观良好，由于是真空低温干燥，因此可以充分极大部分热敏性物料的加工要求。
真空喷雾干燥机的优点：喷雾干燥整个试验过程在真空环境里完成，大大降低了物料干燥温度，解决了热敏性物料喷雾干燥的难题。
彩色触摸屏操作：加热温度PID恒温掌控，蠕动泵进料速度可以随时调整。
内置进口全无油空压机，喷粉的颗径呈正态分布，流动性特别好，而且噪音特别低,符合国家试验室噪音标准；喷雾头为同心喷雾头，雾化时确保没有任何偏心而导致喷到瓶壁一侧，喷雾头安装后可以上下移动，以利于调整雾化位置改善喷雾干燥效果；二流体喷雾的雾化结构，接受优质不锈钢材料精密制造，设计紧凑，无需附属设备，便利使用，历久如新。

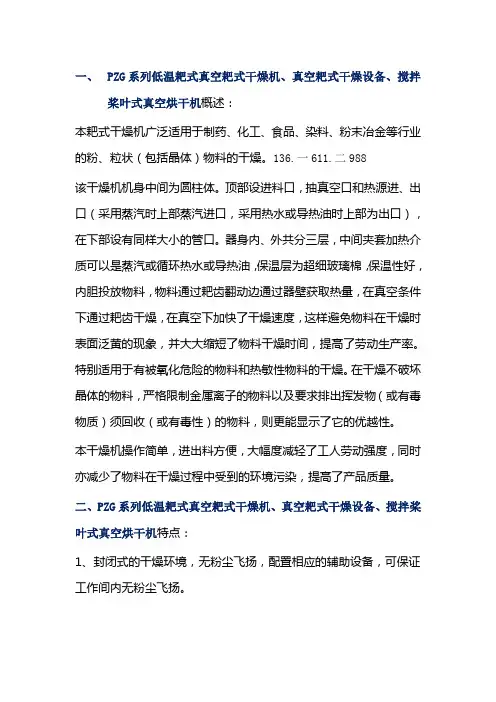

PZG系列低温耙式真空耙式干燥机 新型设计
一、PZG系列低温耙式真空耙式干燥机、真空耙式干燥设备、搅拌桨叶式真空烘干机概述：本耙式干燥机广泛适用于制药、化工、食品、染料、粉末冶金等行业的粉、粒状（包括晶体）物料的干燥。
136.一611.二988该干燥机机身中间为圆柱体。
顶部设进料口，抽真空口和热源进、出口（采用蒸汽时上部蒸汽进口，采用热水或导热油时上部为出口），在下部设有同样大小的管口。
器身内、外共分三层，中间夹套加热介质可以是蒸汽或循环热水或导热油，保温层为超细玻璃棉，保温性好，内胆投放物料，物料通过耙齿翻动边通过器壁获取热量，在真空条件下通过耙齿干燥，在真空下加快了干燥速度，这样避免物料在干燥时表面泛黄的现象，并大大缩短了物料干燥时间，提高了劳动生产率。
特别适用于有被氧化危险的物料和热敏性物料的干燥。
在干燥不破坏晶体的物料，严格限制金属离子的物料以及要求排出挥发物（或有毒物质）须回收（或有毒性）的物料，则更能显示了它的优越性。
本干燥机操作简单，进出料方便，大幅度减轻了工人劳动强度，同时亦减少了物料在干燥过程中受到的环境污染，提高了产品质量。
二、PZG系列低温耙式真空耙式干燥机、真空耙式干燥设备、搅拌桨叶式真空烘干机特点：1、封闭式的干燥环境，无粉尘飞扬，配置相应的辅助设备，可保证工作间内无粉尘飞扬。
2、本机设置搅拌，使物料在筒内形成连续循环状态，进一步提高了物料受热的均匀度。
3、适合于所有需要真空干燥的物料(除了对颗粒表面光洁度有要求的物料)。
4、本机设置搅拌，从而可顺利进行浆状、膏状、糊状物料干燥。
5、可根据工艺需要选用对应的变型设备。
三、PZG系列低温耙式真空耙式干燥机、真空耙式干燥设备、搅拌桨叶式真空烘干机应用范围:1、医药、食品、化工等行业需要在真空条件下进行干燥的物料。
2、适用于浆状、膏糊状、粉状物料。
3、要求低温干燥的热敏性物料。
4、易氧化、易爆、强刺激、剧毒物料。
5、要求回收有机溶剂的物料。
6、干物料易飞扬的干燥场合。
热水型MZG32低温脉冲真空干燥机 技术配置方案
一、热水型MZG32脉冲真空干燥机、32盘脉动真空干燥箱，32盘中药浸膏低温真空烘干箱产品简介：脉冲真空干燥机是一种真空箱式干燥装置；该设备在真空条件下操作，可广泛应用于各行业的物料烘干，尤其适合热敏性物料或对温度、粘性大、含氧工作状态比较苛刻的物料干燥。
该设备采用“脉冲”层流真空干燥原理，是一种高效的低温干燥方式。
设备可以采用热水、导热油为热源方式，可以完成在线清洗或浸泡清洗功能。
尤其对物料含糖量高、温度低、易溢出、易起泡浸膏，干燥能力效果非常好。
它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，加快干燥的速度。
脉冲式真空干燥机属于静态真空类干燥设备，物料装在烘盘内放置方形真空干燥机内部的托架上，托架内通入热媒，热媒的热量通过烘盘传递给物料而干燥。
该设备由烘盘、托架、箱体、真空系统、供热系统、脉冲针刺系统、阀门管道系统组成。
二、热水型MZG32脉冲真空干燥机、32盘脉动真空干燥箱，32盘中药浸膏低温真空烘干箱技术说明：脉冲薄层真空干燥机能在较低温度下得到较高的干燥速率，热量利用充分，适用于对热敏性物料、含糖高的粘性物料和含有容剂需回收溶剂物料的干燥。
在干燥前可进行消毒处理，干燥过程中任何不纯物无混入，本干燥器属于静态真空干燥器，故干燥物料的形体不会损坏。
加热方式有：蒸汽、热水、导热油、电热。
干燥功能：1）干燥过程内室温度应分布均匀一致，空载热均匀度≤±1.5℃。
2）干燥过程采用温度时间值控制，干燥温度和时间满足新版GMP效果的要求，温度自动控制，配盖米气动角座阀或 PID 调节阀，控制采用 PLC 触摸屏操作，可以储存几十种物料的工艺参数，三级密码保护，整个系统一键操作，过程中采用物料的温度作为主控，并实时打印，当整个系统自动结束后，洁净区的才能打开，为了防止误操作造成二次污染，门为双扉互锁设计，操作界面可以选择自动或手动方式。
三、热水型MZG32脉冲真空干燥机、32盘脉动真空干燥箱，32盘中药浸膏低温真空烘干箱工作原理：脉冲式薄层真空干燥机是将干燥物料处于真空条件下进行加热干燥。
冷冻真空干燥机工作原理
冷冻真空干燥机工作原理
冷冻真空干燥机（Freeze Dryer）是一种用于将物质冷冻并在真空环境下去除水分的设备。
其工作原理涉及三个主要步骤：冷冻、真空干燥和再加热。
以下是冷冻真空干燥机的基本工作原理：
1. 冷冻阶段：
-首先，将待干燥的物质放置在冷冻真空干燥机的冷冻室中。
-冷冻室内含有冷冻液（通常是乙二醇或其他制冷剂）。
-利用冷凝器或制冷机，将冷冻液通入冷冻室，将物质迅速冷冻至较低的温度，通常在零下30摄氏度至零下50摄氏度之间。
2. 真空干燥阶段：
-在冷冻状态下，将冷冻室内的压力降低，建立真空环境。
-启动真空泵，将冷冻室内的空气抽除，降低压力，促使冰的升华。
-此时，水分在冷冻的状态下从物质中蒸发，并以冰的形式凝固在冷凝器上。
3. 再加热阶段：
-一旦大部分水分已经升华并凝固在冷凝器上，进入再加热阶段。
-提高冷冻室的温度，以使残余的冰和水分升华，并以蒸汽的形式从物质中脱离。
-同时，通过控制真空泵的运行，维持真空状态，使水分更容易从物质中蒸发。
通过这一系列的步骤，冷冻真空干燥机成功地将水分从物质中去除，而且由于在低温和真空环境下进行，可以最大限度地保持物质的结构和活性，适用于许多需要保持原样的生物制品、药品、食品和其他敏感物质的干燥过程。
真空冷冻干燥机的使用方法
真空冷冻干燥机的使用方法真空冷冻干燥机的使用方法如下：1. 开机操作：打开循环泵，将混合液介质（酒精：水：乙二醇为2：4：4）或硅油在板层中循环10秒钟。
然后打开压缩机，启动10秒钟后打开板冷电磁阀，再启动另一台压缩机，等待10秒后按下板冷电磁阀。
2. 预冻：将样品盘放入预冻架上，置于冷阱中，温度计探头置于上层样品盘上，盖上密封盖。
点击屏幕“制冷机”开关，预冻3小时。
3. 更换干燥架：预冻结束后，将样品盘从冷阱中取出，迅速装进干燥架，将干燥架置于冷阱上方，罩上有机玻璃罩，干燥罩与下端“O”型密封圈接触。
4. 抽真空：等后箱冷凝器温度降至-40℃以下并保持一段时间后，打开真空泵对冷凝器进行抽空，操作面板上真空仪显示对后箱预抽30分钟后，打开大蝶阀、真空泵将对整个系统抽真空。
此阶段为产品的升华阶段，其水分在真空的作用下大量升华，为稳定升华速度，板层要向制品提供能量，也就是需加热，板层的加热一般应在箱内真空度达到10Pa以下进行。
5. 干燥：检查充气阀门是否拧紧，点击屏幕“真空计”，如显示真空度为110kPa，点击“真空泵”，真空泵开启运行，真空度迅速下降，至20Pa以下为正常。
经过时间的干燥运行后，查看样品曲线及视感样品已干燥，慢慢旋开充气阀门，使冷冻干燥机内压强回升至110kPa。
点击“真空泵”，关闭真空泵。
点击“真空计”，关闭真空计。
6. 结束干燥：取下有机玻璃罩，从干燥架上取出样品盘。
点击“制冷剂”，关闭压缩机。
7. 收尾：冷阱中的水分融化后，从充气阀门流出，注意接收。
以上是真空冷冻干燥机的使用方法，仅供参考。
使用时请注意安全，如有任何疑问或困难，建议咨询专业技术人员或厂家。
低温真空干燥机原理
低温真空干燥机原理
嘿，咱今儿来聊聊低温真空干燥机原理哈！你说这玩意儿就像是个神奇的魔法箱。
想象一下，普通的干燥不就像是在大太阳底下晒东西嘛，可这低温真空干燥机可不一样！它就像是一个特别精细的大厨，在一个特别的环境里烹饪食材。
低温真空干燥机呢，它先创造了一个真空的环境，就好像把东西放到了一个没有空气捣乱的小天地里。
这有啥好处呢？嘿嘿，没有了空气，那些容易被氧化呀、变质呀的东西就能好好地保持它们的本来面目啦！然后呢，再加上低温这个条件，就像是给这个小天地加了个温柔的保护罩。
这就好比咱平时吃的那些容易坏的水果，要是在普通环境下，没几天就不行啦。
但在低温真空干燥机里，它们就能慢悠悠地被处理，不用担心被弄坏。
而且呀，低温真空干燥机工作起来可认真啦！它能把物品里的水分一点一点地“揪”出来，还不会伤害到物品本身。
这多厉害呀！就好像一个超级细心的理发师，能把头发修剪得恰到好处，不会多剪一点也不会少剪一点。
咱再想想啊，如果没有这个低温真空干燥机，那好多东西的干燥处理得多麻烦呀！可能会失去营养，可能会变得不好用。
但有了它，一切都变得轻松又简单啦！
你说这低温真空干燥机是不是个宝呀？它能让好多东西都能更好地保存下来，发挥它们最大的作用。
它就像是一个默默工作的小英雄，在我们看不见的地方为我们的生活带来便利。
所以呀，咱可真得好好感谢发明低温真空干燥机的人，他们可真是太聪明啦！让我们能享受到这么好的技术带来的好处。
以后呀，我们可得好好珍惜和利用这个神奇的机器，让它为我们的生活增添更多的精彩呢！。
脉冲真空干燥机的特点及优势
一、概述该设备广泛应用于制药行业、生物工程等领域的，是一种符合新版GMP 的真空箱式干燥装置，其主要针对于热敏性物料、粘性大物料、和需要回收溶剂物料的干燥，尤其对物料含糖量高、易溢出、易起泡中药浸膏类的物料干燥能力和效果非常好。
该设备采用“脉冲”层流真空干燥原理，是一种高效的低温干燥方式，其可以采用蒸汽、热水、电为热源，亦可以配备饱和、流通蒸汽灭菌、臭氧消毒功能、在线清洗或浸泡清洗功能。
二、特点1、板层加热：板层平面度≤1mm，料盘与板层紧密贴合，传热效率高；中空的隔板设计，使板层加热均匀，温度均匀性±1.5℃，保证物料干燥一致性；2、干燥箱体内壁采用优质不锈钢板镜面板制成，内壁边角圆弧过渡，确保内部无死角、便于洗；3、内壁设有加热夹层，能预防结露；形成有效隔离层，减小内外温差，降低箱体内部热量散失；4、可拆式料车设计，料车可整体移出箱体，方便检修和阶段性彻底大清洗；5、可选配冷凝器，可有效回收物料中可通过冷凝或吸收的方式回收溶剂；6、箱上安装钢化玻璃门、视镜灯等，便于观察箱体内物体干燥情况；7、箱体门自动开关，密封条采用气囊密封，确保箱内高真空度；三、优势1、干燥效率高，比传统设备效率提高200% 以上，大大缩短干燥时间;2、相比热风循环烘箱能耗节约80% 以上；3、产品均匀性更高, 干燥后的产品品质和颜色更好；4、具备在线清洗或浸泡式清洗功能，移动式料车设计，更方便清洗；5、针对易起泡物料，采用脉冲破泡设计；6、针对不易破泡的物料，采用爆炸式干燥的方式，充分利用蒸汽的潜热及其欠饱和蒸汽的吸性；7、全自动控制系统，整套系统人机界面操作，可分段设定参数，实现更复杂的工艺流程，保障干燥效率和效果。
四、技术参数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如您需要做中药浸膏，希望您来电咨询，我公司研发了新款MZG32脉冲真空干燥机、48盘脉冲真空干燥箱，72盘中药浸膏低温真空烘箱从烘干机的数据上及制作方式上的改进，目前已达到国际先进水平，达到设备长期24小时稳定运行，无需人工手动操作，所有数据连锁，能够达到真正的自检，出现故障能够显示，设备运行完好再提货，保证客户永无后顾之忧，达到真正的合作共赢。
欢迎拨打我们的销售热线一三六一六一一二九八八，我们24小时专业为您服务。
非标设计定制闪蒸、带式、喷雾、盘式、流化床、桨叶、回转窑、煅烧、气流、沸腾、真空、烘箱等混合制粒设备，良好的信誉，优越的品质，完善的服务！（公司承诺：此设备如经厂家调试，任然不好正常运行，公司全额退款退货，保证客户购买零风险。
）1详3细6咨1询6联1系1方2式9顾8先8生！。
一、MZG32脉冲真空干燥机、48盘脉冲真空干燥箱，72盘中药浸膏低温真空烘箱系统原理及适用范围：
该设备是我公司针对一般型号真空干燥箱在抽真空的作用下箱内温差大，干燥速度慢，上下层物料干燥不一致，干燥过程中物料干燥不一致，干燥过程中物料易发泡溢出烘盘延长干燥时间，而设计制作的一种新型真空干燥设备。
广泛应用于医药、食品、轻工、化工等行业作低温干燥之用，具有箱内散热器和内板都加热和物料加热起泡后能迅速破泡的功能，箱内每处温度均匀一致，干燥速度快、污染小、节省能耗，提高生产效力，不会对被干燥物品
的内在质量造成破坏。
该设备是将被干燥的物料处于真空条件下进行的内层板和柜体夹都加热干燥，它是利用真空泵进行抽气抽湿，使工作室内形成真空状态，降低水的沸点，能在较低温度下，得到很高的干燥速率，热量利用充分，在干燥过程中无任何不纯物混入，属于静态真空干燥，故不会对干燥物料的形体造成损坏，在物料起泡后通过洁净空气快速破泡，符合“GMP”新规范要求。
采用高性能PLC全程检测控制，工作压力及温度全程自动调节，工作报表实时输出，以归档备查。
附：通用工艺流程（可根据用户需要设置专用程序）
准备→升温→干燥→ 回压→ 结束
备注：建议采用标准烘盘，一次成型，无清洗死角。
二、MZG32脉冲真空干燥机、48盘脉冲真空干燥箱，72盘中药浸膏低温真空烘箱性能特点：
1、德国西门子工控系统性能优越，并配备标准工业通讯接口，可提供设备与中央监控系统的通讯软件技术支持，可以在后台自动生成监控画面。
2、设备关键部件均采用行业中先进的原装进口件，并且多数配件在我国具有50%左右的市场占有率。
3、设备具有标准GMP验证接口，公司具有16路标准计算机验证仪，可随时为用户提供GMP验证服务。
4、柜体上下左右内板外均并列满焊由槽钢制作成的加热夹套，槽钢和内板满焊好后反复作打压检漏处理，确保无任何泄露。
加热速率比普通真空烘箱提升200％。
5、柜体内四方角为圆弧过渡，加热时使柜体内温度流畅，均匀、改变了原方型真空烘箱顶部一层装有物料的烘盘不易烘干的缺陷，同时，便于物料在烘干的过程中产生的水汽珠顺两侧面流入柜体底部，经排污口排出柜外。
6、干燥柜在加热时抽真空时，柜内上下层的温度由于抽真空的作用会产生变化，在柜内左侧、柜内右侧和柜顶均制作有抽真空接口和主抽真空管联接到一起，通过用不锈钢球阀控制每处真空度大小来调整柜内的温差。
7、柜内散热器（又称烘架）为平板式，比普通管式散热器加大散热面积150％，散热器底部装置4只不锈钢小轮，能在轨道上推进推出方便自如，烘架蒸汽进口和出口与箱体联接处均装置快装卡箍，便于拆装、拉出清洗。
8、柜内烘架上每层散热器加热流体走向均匀，彻底改变原方型真空干燥箱内上下温度相差需倒盘的现象。
9、物料在加热抽真空时会出现发泡的现象，起泡后形成一个密闭的空间，物料内的水份蒸发减慢从而延长干燥时间。
在烘盘的上方制作压缩空气破泡式装置，物料起泡后迅速破泡，使物料内的水份通过真空泵进行抽汽抽湿快速干燥，提高干燥效率。
10、柜体内底部为半椭圆形制作，使物料在过程中产出的水汽珠流向箱内底中部，经底部排污口排出箱外，提高干燥效率。
11、在柜身装置1只呼吸器，确保进入柜内的空气是经过过滤后的洁净空气。
进入柜内的空气经过专利加热处理后不会冷热空气交换产生水珠。
12、物料内的水份在抽真空的作用下才能排出箱外，达到干燥效果，为了使物料少溢出，还要使水环式真空泵连续工作，装置真空泵用的变频调速器，真空泵运转的速率可以变频调节。
13、为节约用水配置真空泵循环水用的循环水箱1台，水箱具有自动给水的功能补充循环用水。
真空泵长期工作时，循环水箱内的水温会很高，影响真空度和真空泵使用寿命，在循环水箱底部排污口管口前端配置电磁阀和水箱内装置温度探头，设定温度时间比例自动换排水，既保证水箱内的水量充足，还可降低水温。
14、柜体左右配置视镜共2个，视镜上装置观察照明灯，便于观察柜内物料被干燥时的情况。
15、配置2只不锈钢拉钩，门打开后，便于箱内最里层烘盘拿出方便，易操作。
16、配置1台不锈钢牵引小推车，便于散热器进出，清洗方便，省时、省力，降低了劳动强度，提高安全系数（牵引小推车轮为2定向、2万向，万向轮带刹车）。
17、本柜可在浸膏装盘厚度20mm,6小时即达到干燥，极大的缩短了工作周期降低了设备能耗。
三、MZG32脉冲真空干燥机、48盘脉冲真空干燥箱，72盘中药浸膏低温真空烘箱主体结构：
1、柜体：设备为卧式矩形内外双层结构，有利于工作过程的预热和连续操作。
设备内胆为优质耐酸不锈钢板304焊接制成，采用优质不锈钢药芯焊丝，并运用了CO2气体保护、过程冷却等一系列先进焊接工艺。
2、密封门：电机升降，旋转开门，具有安全联锁、双门互锁功能。
①安全联锁：设备运行或压力不归0不能开门。
②双门互锁：根据GMP要求设有双门互锁功能，确保不同区域的隔离和物流的方向。
3、装饰外罩：全不锈钢拉丝板制作，美观大方且便于清洗。
四、控制系统
设备控制系统主要由主控制器PLC、微机触摸屏、灭菌记录装置及其它控制元件组成。
1、PLC：德国西门子公司FX系列PLC具有的控制功能，而且可靠性非常高，平均无故障时间达5万小时。
2、触摸屏：设备工况及各种参数实时动态画面显示，可提供标准工业通讯接口并提供软件技术支持，满足用户远程监控要求。
3、资料记录：温度、压力报表或存储，供存档备查。
4、设备验证：设备附有标准GMP验证接口，可随时进行设备验证。
五、MZG32脉冲真空干燥机、48盘脉冲真空干燥箱，72盘中药浸膏低温真空烘箱管路系统：
设备管路系统由控制阀门、真空泵、过滤器、安全阀、疏水阀等专用阀件构成。
关键部件为控制阀门和真空系统。
控制阀门：美国ASCO角座式气动阀，400万次无故障运行。
真空泵：水环式真空泵，噪音低、真空度高。
六、MZG32脉冲真空干燥机、48盘脉冲真空干燥箱，72盘中药浸膏低温真空烘箱设备参数：
1、加热源：热水/蒸汽
2、设计温度：95℃/134℃以下
3、热均匀度：≤±3℃
4、极限真空度：-0.095 MPa。
