华为三层交换机配置-电脑资料目的：了解三层交换的意义理解三层交换与路由的异同点掌握vlanif的配置方法掌握valn之间实现通讯的配置方法掌握vlanif之间配置OSPF的方法拓扑图：场景：你是公司的网络管理员，。
当前网络中有四个用户。
S3、R1、R3与S4模拟为公司用户。
分属于不同的vlan，定义S3属于vlan3、R1属于vlan4、R3属于vlan6、S4属于vlan7，实现vlan之间的互通。
同时由于S1与S2之间使用三层链路实现互通，所以需要使用路由协议实现路由信息的互相学习。
学习任务步骤一.S1与S2之间的链路配置成eth-trunk链路实验之前，需要关闭部分实验设备接口与，避免影响本次试验。
本次实验需要关闭S3的E0/0/1、E0/0/23接口，另外需要关闭S4的E0/0/14接口。
关闭这些接口。
关闭这些接口后，开始实验配置。
[Huawei]sysname S1[S1]interface eth-trunk 1[S1-Eth-Trunk1]q[S1]interface g0/0/9[S1-GigabitEthernet0/0/9]eth-trunk 1[S1-GigabitEthernet0/0/9]interface g0/0/10[S1-GigabitEthernet0/0/10]eth-trunk 1Info: This operation may take a fewseconds. Please wait for amoment...done.[Huawei]sysname S2[S2]interface eth-trunk 1[S2-Eth-Trunk1]q[S2]interface g0/0/9[S2-GigabitEthernet0/0/9]eth-trunk 1[S2-GigabitEthernet0/0/9]interface g0/0/10[S2-GigabitEthernet0/0/10]eth-trunk 1步骤二.S1、S2配置valn3、4、5、6、7[S1]vlan batch 3 to 7[S2]vlan batch 3 to 7查看vlan的创建情况[S1]dis vlanThe total number of vlans is : 6--------------------------------------------------------------------------------U: Up; D: Down; TG: Tagged; UT: Untagged;MP: Vlan-mapping; ST: Vlan-stacking;#: ProtocolTransparent-vlan; *: Management-vlan;--------------------------------------------------------------------------------VID Type Ports--------------------------------------------------------------------------------1 common UT:GE0/0/1(U) GE0/0/2(D) GE0/0/3(D) G E0/0/4(D)GE0/0/5(D) GE0/0/6(D) GE0/0/7(D) GE0/0/8(D)GE0/0/11(D) GE0/0/12(D) GE0/0/13(U) GE0/0/14(D)GE0/0/15(D) GE0/0/16(D) GE0/0/17(D) GE0/0/18(D)GE0/0/19(D) GE0/0/20(D) GE0/0/21(D) GE0/0/22(D)GE0/0/23(D) GE0/0/24(D) Eth-Trunk1(U)3 common4 common5 common6 common7 commonVID Status Property MAC-LRN Statistics Description--------------------------------------------------------------------------------1 enable default enable disable VLAN 00013 enable default enable disable VLAN 00034 enable default enable disable VLAN 00045 enable default enable disable VLAN 00056 enable default enable disable VLAN0006。
华为三层交换机配置教程
华为三层交换机配置教程按照网络OSI七层模型来划分，可以将交换机划分为二层交换机、三层交换机、多层交换机。
下面是店铺收集整理的华为三层交换机配置教程，希望对大家有帮助~~华为三层交换机配置教程工具/原料s3600三层交换机PC机交换机console线一根方法/步骤language-modechinese//切换到中文模式system-view//进入系统视图[H3C]displaycurrent-configuration//显示当前配置三层交换配置三层交换机第一步：划分VLAN，并描述vlan1description local-s3600//本交换机使用#vlan2description link-to-jilincentre//吉林省中心#vlan3description link-to-shangjiecentre//商界分中心内部使用#vlan4description link-to-chaoyangsuo//朝阳所#vlan5description link-to-nanguansuo//南关所配置三层交换机第二步：给VLAN划网关interfaceVlan-interface2description linktojilincentreipaddress 10.61.242.110 255.255.255.252//省中心指定广域网关、子网掩码#interfaceVlan-interface3description linktoshangjiecentreipaddress 10.161.134.65255.255.255.192//商界分中心局域网关、子网掩码#interfaceVlan-interface4description linktochaoyangsuoipaddress 10.61.242.113255.255.255.252//朝阳所广域网关、子网掩码#interfaceVlan-interface5description linktonanguansuoipaddress 10.61.242.117255.255.255.252//南关所广域网关、子网掩码配置三层交换机第三步：给VLAN指定端口#interfaceEthernet1/0/2//将交换机的端口2指定给省中心使用description linktojilincentreport access vlan2#interfaceEthernet1/0/15-24//将交换机的端口15-24指定给分中心内部使用description linktoshangjiecentreport access vlan3interfaceEthernet1/0/3//将交换机的端口3指定给朝阳所使用description linktochaoyangsuoport access vlan4#interfaceEthernet1/0/4//将交换机的端口4指定给南关所使用description linktonanguansuoportaccessvlan5配置三层交换机第四步：配置路由协议//配静态路由(只用对远端设备配一条路由即可，本地自通)iproute 0.0.0.0 0.0.0.0 10.61.242.109//指定所有网段到朝阳所的路由//配置三层交换机朝阳所的反向路由iproute 10.161.134.0 255.255.255.0 10.61.242.114iproute 10.161.135.0 255.255.255.0 10.61.242.114//配置三层交换机南关所的反向路由iproute 10.161.135.0 255.255.255.0 10.61.242.118iproute 10.161.136.0 255.255.255.0 10.61.242.118//省中心配置三层交换机：iproute 10.61.242.0 255.255.255.0 10.61.242.110//朝阳所242.114和南关所242.118共属的242.0指向分中心网关iproute 10.161.134.0 255.255.255.0 10.61.242.110//分中心内部网段指向分中心网关//iproute 10.161.134.0 255.255.255.0 10.61.242.110//iproute 10.161.135.0 255.255.255.0 10.61.242.110//iproute 10.161.136.0 255.255.255.0 10.61.242.110。
华为三层交换机配置
#q
可以通过 #dis ip pool 查看IP地址池的情况
五．Telnet远程登录设置
#system-view
#aaa （进入aaa视图）
#local-user tcwq password cipher tcwq （ cipher 是暗号的意思， password cipher 就是指密码显示出来的是乱码，在用 dis cur 命令时，看到的密码是乱码）
#quit
二．删除vlan
1. #undo int vlan 10
在系统视图下，用“ undo int vlan 2 ”命令删除 vlan 2 的 3 层口，这样 vlan 2 就没有了，但是划分给 vlan 2 的那些端口依然还处于 vlan 2 里，这时可以将那些端口释放出来，让他们不再属于任何 vlan
操作：现在对第2个端口进行限速，让下载速度不超过128KB/s
#int gigabitethernet 0/0/2
#qos lr outbound cir 1024 cbs 204800 (1024代表1M的带宽，理论下载速度就是128，cbs代表突发信息速率，cir代表承诺信息速率)
#local-user tcwq privilege level3 （ privilege level ：权限级别， 3 为最高级别，拥有最高权限）
#q
#user-interfacevty 0 4 （ vty ：虚拟终端， 0 4 代表有 0 到 4 一共最多 5 个终端可以同时登录到交换机）
#authentication-mode aaa （ authentication ：认证，验证。验证模式设置为 aaa 模式）
#q
华为三层交换机配置步骤解释
华为三层交换机配置步骤1.给交换机划分VLANVlan是虚拟局域网的意思，它相当于一个局域网工作组。
“vlan几”可以理解成编号为几的vlan，比如vlan 2就是编号为2的vlan，只是一个编号而已，并不是说vlan 2的网段一定要是2网段，vlan 2的IP地址是可以随便设置的。
下面我将三层交换机的第20个端口添加到vlan 10里，步骤如下：A.在交换机里添加VLAN 10system-view （一般用缩写：sys）[Quidway] vlan10 （添加编号为10的vlan）[Quidway-vlan10] quit （一般缩写：q）B.设置vlan 10的IP地址为192.168.66.66 网关为255.255.255.0[Quidway]interface vlanif 10（interface一般可以缩写为：int ；vlanif也可以只写vlan）[Quidway-vlanif10] ip address 192.168.66.66 255.255.255.0 (address缩写add)[Quidway-vlanif10]quitC.设定交换机上第20个端口模式为access（默认为trunk，需在将端口划入VLAN前转为ACCESS）[Quidway]int gigabitethernet 0/0/20（gigabitethernet：千兆以太网口）[Quidway-GigabitEthernet0/0/20]port link-type access （port：端口）[Quidway-GigabitEthernet0/0/20]quitD.将第20个端口加入到vlan 10里[Quidway] vlan 10[Quidway-vlan10] port gigabitethernet 0/0/20（如果是多个连续端口，用XX to XX）[Quidway-Vlan10] quit这样就是成功的将交换机上的第20个端口添加到了编号为10的Vlan 里，划分VLAN就是这4个步骤，2个步骤设置vlan，2个步骤设置端口。
华为三层交换机配置步骤解释资料
华为三层交换机配置步骤解释资料第一步：连接设备首先，将电脑与三层交换机通过网线连接起来。
可以通过一根网线将电脑的网络接口与三层交换机的任意一个接口连接起来。
第二步：登录设备打开浏览器，在浏览器的地址栏输入三层交换机的默认管理地址，例如：192.168.1.1、按下回车键，会弹出登录页面。
输入正确的用户名和密码，点击登录按钮。
第三步：配置基本信息登录成功后，首先需要进行一些基本的配置。
点击左侧导航栏的“基本设置”，在这里可以修改设备的名称、管理地址、时间等基本信息。
一般来说，建议将管理地址配置为内网地址，同时设定好设备的名称和时区。
第四步：配置VLANVLAN（Virtual Local Area Network）用于将一个大的局域网划分为多个虚拟局域网，每个VLAN可以独立配置。
点击左侧导航栏的“VLAN管理”，在这里可以创建、修改和删除VLAN。
点击“添加”按钮，输入VLAN的ID和名称，点击保存按钮完成VLAN的创建。
第五步：配置接口第六步：配置静态路由静态路由是手动配置的路由信息，用于指定数据包的转发路径。
点击左侧导航栏的“路由管理”，在这里可以配置和管理静态路由。
点击“添加”按钮，输入目的网段的IP地址和子网掩码，以及下一跳的IP地址，点击保存按钮完成静态路由的配置。
第七步：配置ACLACL（Access Control List）是用于控制网络流量的一种策略，可以根据源IP地址、目的IP地址、端口号等条件进行过滤和限制。
点击左侧导航栏的“ACL管理”，在这里可以配置和管理ACL规则。
点击“添加”按钮，输入ACL规则的名称、匹配条件和动作，点击保存按钮完成ACL的配置。
第八步：保存和应用配置在进行完上述配置后，需要点击页面的“保存”按钮将配置保存到设备中。
然后，点击页面的“应用”按钮，设备会自动将新的配置应用到系统中。
完成配置后，可以通过ping命令或其他方式进行网络连通性测试，确保配置的正确性。
华为路由器 下接三层交换机配置

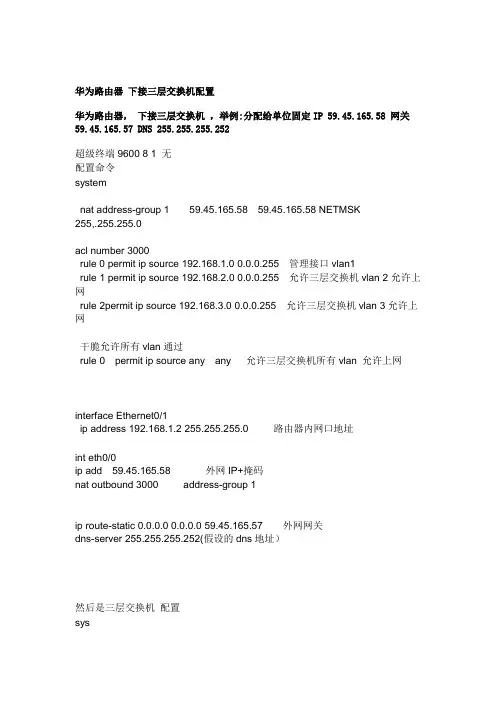

华为路由器下接三层交换机配置华为路由器，下接三层交换机，举例:分配给单位固定IP 59.45.165.58 网关59.45.165.57 DNS 255.255.255.252超级终端9600 8 1 无配置命令systemnat address-group 1 59.45.165.58 59.45.165.58 NETMSK255,.255.255.0acl number 3000rule 0 permit ip source 192.168.1.0 0.0.0.255 管理接口vlan1rule 1 permit ip source 192.168.2.0 0.0.0.255 允许三层交换机vlan 2允许上网rule 2permit ip source 192.168.3.0 0.0.0.255 允许三层交换机vlan 3允许上网干脆允许所有vlan通过rule 0 permit ip source any any 允许三层交换机所有vlan 允许上网interface Ethernet0/1ip address 192.168.1.2 255.255.255.0 路由器内网口地址int eth0/0ip add 59.45.165.58 外网IP+掩码nat outbound 3000 address-group 1ip route-static 0.0.0.0 0.0.0.0 59.45.165.57 外网网关dns-server 255.255.255.252(假设的dns地址）然后是三层交换机配置sysvlan 1port eth0/1ip address 192.168.1.1 255.255.255.0 三层交换机上接路由器内网口quitip route 0.0.0.0 0.0.0.0 192.168.1.2你路由的内网接口接交换机1口vlan 2port eth0/2ip address 192.168.2.1 255.255.255.0 三层交换机上起三层接口vlan2 quitVLAN2下的电脑能上依此类推注意cisco交换机和h3c、华为交换机的配置区别。
