管道泵性能参数
不锈钢管道泵性能参数
产品名称：管道泵、SG管道泵产品类别：离心泵厂家：上海西罗亚泵业制造有限公司产品概述：该系列管道泵是为增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高，耗电省，结构紧凑，体积小，重量轻，装修方便等特点，并可根据扬程与流量需要并串联使用。
1. SG系列普通管道泵适用于高层建筑增压送水，园林喷灌，冷却塔上水，远距离输水，空调，制冷冲洗，浴室等冷暖水循环加压。
使用温度80℃以下。
2. SGR系列热水管道泵适用于采暖，锅炉等行业的高温热水增压循环。
使用温度150℃以下。
3. SGP系列耐腐蚀管道泵适用于输送食品，制药，造酒。
化工等行业的工艺流程中腐蚀介质，使用温度100℃以下。
4. SGB系列防爆管道泵适用于输送无腐蚀液体，有甲烷或煤矿井下固定设备I类及工厂IIA，IIB级，温度组别为T1，T2，T3，T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
5. SGPB系列耐腐防爆管道泵适用于输送化工，制药，石油，食品，国防等工业腐蚀液体，有甲烷或煤矿井下固定设备I类及工厂IIA，IIB级，温度组别为T1，T2，T3，T4组存在爆炸性混合物的其它工业场所。
使用温度150℃以下。
型号意义：产品参数：产品名称：IHG型不锈钢管道化工泵|不锈钢泵产品类别：化工泵系列厂家：上海黄河水泵厂产品概述：三角洲牌IHG型不锈钢管道化工泵，输送不含固体颗粒、腐蚀性液体。
流量：1.8～400m3/h扬程：8～125m泵，不锈钢泵系统工作最高压力小于1.6MPa,环境温度小于40度、相对湿度小于95%。
采用1Cr18Ni9Ti不锈钢材料制造。
广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。
该类产品具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。
为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。
多级管道泵性能及参数
多级管道泵性能及参数一、多级管道泵产品介绍：多级管道泵是最新多级泵类型，具有节能、占地面积小、安装方便、性能稳定等特点。
外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿长。
以水力平衡决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型和LG型多级泵，可以简便安装于任一段水平管路中间。
完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型.普通型使用温度：80℃/ 高温型使用温度：150℃/压力：1.6MPa(16Kg/cm2)多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
二、多级管道泵主要用途：1. 多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。
使用温度80℃以下。
2. 多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。
使用温度150℃以下。
3. 多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。
4. 多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
5. 多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度150℃以下。
三、多级管道泵工作原理当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。
管道泵型号及参数表
管道泵型号及参数表引言管道泵是一种常见的工业设备，用于将液体或气体从一个位置输送到另一个位置。
它通常由一个电动机和一个泵体组成，通过旋转的运动将流体从一个地方推到另一个地方。
为了更好地了解管道泵的各种型号和参数，本文将介绍几种常见的管道泵型号及其相关参数。
1. 泵型号11.1 概述泵型号1是一种常见的管道泵，通常用于工业领域的液体输送和供水系统。
它具有以下主要特点：•高效能：泵型号1采用先进的设计和材料，能够以高效能方式将液体从一处推到另一处。
•节能环保：泵型号1的电动机采用节能技术，减少了能源消耗，同时还具有低噪音和低振动的特点。
•可靠性高：泵型号1的各个部件都经过精心设计和严格测试，确保其能够在长时间的连续工作中保持高可靠性。
1.2 技术参数下表列出了泵型号1的一些主要技术参数：参数值最大流量500升/分钟最大扬程50米额定功率5千瓦进口口径50毫米出口口径40毫米电压380伏特频率50赫兹重量100千克注：以上数据仅供参考，实际参数可能会根据不同的型号和制造商而有所差异。
2. 泵型号22.1 概述泵型号2是一种多功能管道泵，适用范围广泛，可以满足不同领域的需求。
它具有以下主要特点：•多功能设计：泵型号2可以用于液体输送、供水和排水等多种应用场景。
•高效节能：泵型号2采用先进的节能技术，可以最大限度地减少能源的消耗。
•轻便便携：泵型号2采用轻量化设计，方便携带和安装。
2.2 技术参数下表列出了泵型号2的一些主要技术参数：参数值最大流量300升/分钟最大扬程30米额定功率3千瓦进口口径40毫米出口口径25毫米电压220伏特频率50赫兹重量50千克注：以上数据仅供参考，实际参数可能会根据不同的型号和制造商而有所差异。
3. 泵型号33.1 概述泵型号3是一种高压管道泵，适用于需要高扬程的应用场景。
它具有以下主要特点：•高压设计：泵型号3能够提供较高的扬程，适用于需要将液体输送到较远位置的场合。
•稳定性高：泵型号3采用稳定性高的材料和结构设计，能够在高压环境下稳定运行。
管道增压泵品牌说明与参数
管道增压泵品牌说明与参数
一、管道增压泵功能特点：
1、性能范围广。
可根据客户实际情况选择各种最佳性能匹配的各种立式或卧式水泵作为增压泵，当设备功率≤2.2KW时，可采取220V/380V两种模式供电，使其既能满足民用也可满足一般工农业生产需求。
2、运行稳定。
设备配有高灵敏传感器，能保证用水高峰期管道压力稳定和水池水位。
3、经济实惠。
增压泵无论是节点式控制或变频式控制，控制部分均无需PLC或单片机编程控制，有效的控制了产品成本且能保证稳定供水。
4、设备可定制内部时钟，通过设置定时开关机功能，用于定时供水(如办公区)。
5、运行可靠。
设备控制部件均采用国内知名品牌，有效的减少了系统故障。
加压泵可根据客户要求选择不同品牌，无特殊要求时使用本公司产品。
6、保护功能齐全。
可根据需要实现漏电、过载、过流、短路、超压及缺水等常规保护功能。
7、安装及操作方便。
设备本身就是一个带控制功能的管道泵，管道泵进出水口大小相同且位于同一直线上，安装极其方便，通电启动设备后便可全自动运行，无需专人看守。
二、管道增压泵应用场合：
1、城市小生活区、城中村出租房、新农村建筑群、农村家庭等生活水增压。
2、尤其适合小型办公楼、写字楼生活供水增压。
3、工厂各种生产流程水加压。
4、建筑工地施工临时供水增压、泥罐车冲洗增压装置等。
5、各行业冲洗、洗涤装置增压。
三、管道增压泵型号意义：GWS 10-8-176 GWS—全自动管道增压设备10—设计点流量10m3/h 8—设备最低扬程8m 176—设备最高扬程176m。
管道泵性能参数(精)
型号口径mm 流量m3/h扬程m效率%电机功率KW电压V转速转/分15SG0.6-5 15 0.6 5 60 0.04 220 2800 15SG1.8-10 15 1.8 10 60 0.12 220 2800 20SG2-8 20 2 8 60 0.12 220 2800 20SG3-14 20 3 14 60 0.25 220 2800 20SG3-30 20 3 30 60 0.75 220 2800 25SG2.5-15 25 2.5 15 60 0.25 220 2800 25SG4-20 25 4 20 60 0.75 220 2800 25SG3-30 25 3 30 60 0.75 220 2800 32SG5-20 32 5 20 60 0.75 220 2800 40SG5-8 40 5 8 60 0.75 220 2800 40SG6-20 40 6 20 60 0.75 220 2800 50SG10-7.5 50 10 7.5 55 0.75 220 2800 50SG10-15 50 10 15 60 0.75 220 280025SG4-20 25 4 20 60 0.75 380 2800 25SG3-30 25 3 30 60 0.75 380 2800 25SG6.5-30 25 6.5 30 60 1.5 380 2800 25SG10-50 25 10 50 60 4 380 2800 32SG5-20 32 5 20 60 0.75 380 2800 32SG8-30 32 8 30 65 1.5 380 2800 32SG15-40 32 15 40 60 4 380 2800 32SG12-50 32 12 50 60 4 380 2800 32SG14-80 32 14 80 60 0.75 380 2800 40SG6-20 40 6 20 60 0.75 380 2800 40SG9-30 40 9 30 65 1.5 380 2800 40SG18-40 40 18 40 60 4 380 2800 40SG15-50 40 15 50 70 4 380 2800 40SG18-65 40 18 65 65 7.5 380 2800 40SG15-80 40 15 80 65 7.5 380 2800 50SG10-7.5 50 10 7.5 55 0.75 380 280050SG10-15 50 10 15 60 0.75 380 2800 50SG12-25 50 12 25 65 1.5 380 2800 50SG15-30 50 15 30 65 2.2 380 2800 50SG18-40 50 18 40 65 4 380 2800 50SG16-50 50 16 50 65 4 380 2800 50SG20-65 50 20 65 65 7.5 380 2800 50SG25-80 50 25 80 65 15 380 2800 50SG30-100 50 30 100 65 22 380 2800 65SG30-15 65 30 15 65 2.2 380 2800 65SG30-27 65 30 27 65 4 380 280065SG40-40 65 40 40 65 7.5 380 280065SG30-50 65 30 50 65 7.5 380 280065SG50-65 65 50 65 65 15 380 280065SG40-80 65 40 80 65 18.5 380 280065SG45-100 65 45 100 65 22 380 280080SG35-20 80 35 20 65 4 380 2800 80SG50-30 80 50 30 65 7.5 380 2800 80SG70-40 80 70 40 65 15 380 2800 80SG60-50 80 60 50 65 15 380 2800 80SG80-65 80 80 65 65 22 380 2800 80SG70-80 80 70 80 65 22 380 2800 80SG55-100 80 55 100 65 30 380 2800 100SG40-18 100 40 18 65 4 380 2800 100SG50-30 100 50 30 65 7.5 380 2800 100SG70-40 100 70 40 65 15 380 2800100SG60-50 10060对项目进行经济评价，首先是对基本方案进15（３）经济评价基本参数选择４２・１・田石ｉ100不确定因素是不可避免存在的，但是它们80 65 70 22 380 2800行分析，此时并未考虑各种可能变化的情况。
衬氟管道泵型号及参数

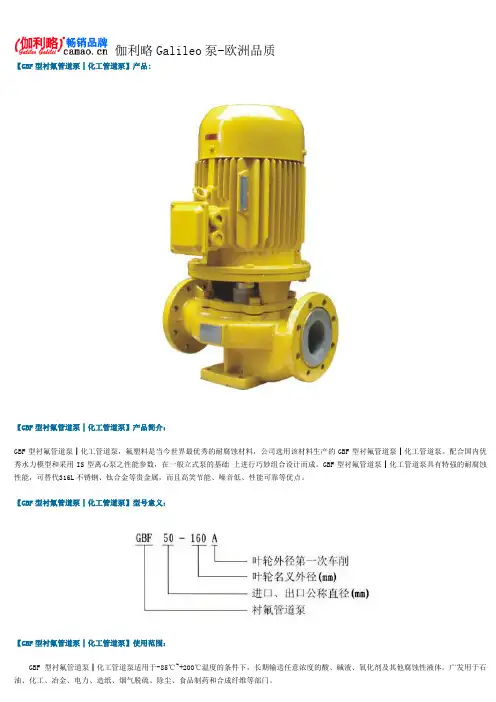

【GBF型衬氟管道泵┃化工管道泵】产品:【GBF型衬氟管道泵┃化工管道泵】产品简介：GBF型衬氟管道泵┃化工管道泵，氟塑料是当今世界最优秀的耐腐蚀材料，公司选用该材料生产的GBF型衬氟管道泵┃化工管道泵。
配合国内优秀水力模型和采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。
GBF型衬氟管道泵┃化工管道泵具有特强的耐腐蚀性能，可替代316L不锈钢、钛合金等贵金属，而且高笑节能、噪音低、性能可靠等优点。
【GBF型衬氟管道泵┃化工管道泵】型号意义：【GBF型衬氟管道泵┃化工管道泵】使用范围：GBF型衬氟管道泵┃化工管道泵适用于-85℃~+200℃温度的条件下，长期输送任意浓度的酸、碱液、氧化剂及其他腐蚀性液体。
广发用于石油、化工、冶金、电力、造纸、烟气脱硫、除尘、食品制药和合成纤维等部门。
【GBF型衬氟管道泵┃化工管道泵】产品特点：1、GBF型衬氟管道泵┃化工管道泵为立式结构，进出口口径相同，且位于同一中心线上，如加上防护罩则可置于户外使用。
2、GBF型衬氟管道泵┃化工管道泵叶轮直接安在电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡，振动噪音很低。
3、GBF型衬氟管道泵┃化工管道泵轴封采用普通型和耐颗粒型的机械密封和机械密封组合，耐磨耐腐，能有效地增长机械密封的使用寿命。
4、GBF型衬氟管道泵┃化工管道泵可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
【GBF型衬氟管道泵┃化工管道泵】性能参数：型号流量m3/h杨程m转速r/min电机功率kw25-12542029000.75～1.1 25-125A3．61629000.55～0.75 25-1604322900 1.5～2.2 25-160A3．7282900 1.1～1.5 40-1256．3202900 1.1～1.5 40-125A5．61629000.75～1.1 40-1606．3322900 2.2～3 40-160A5．9282900 1.5～2.2 40-2006．35029004～5.5 40-200A5．94429003～4 50-12512．5202900 1.5～2.2 50-125A11162900 1.1～1.5 50-16012．53229003～4 50-160A11．7282900 2.2～3 50-20012．5502900 5.5～7.5 50-200A11．74429004～5.5 65-125252029003～4 65-125A22．3162900 2.2～3 65-160253229004～5.5 65-160A23．42829004～5.5 65-200255029007.5～11 65-200A23．54429007.5～11 80-12550202900 5.5～7.5 80-125A451629004～5.5 80-160503229007.5～11 80-160A46．72829007.5～11 80-2005050290015～18.5 80-200A4744290011～15100-12510020290011～15100-125A891629007.5～11100-16010032290015～18.5100-160A93．528290011～15100-20010050290022～30100-200A93．544290018.5～22125-12516020290015～18.5125-125A14316290011～15125-16016032290022～30125-160A150********.5～22150-12516020290015～18.5150-125A150********～15150-16016032290022～30150-160A150********.5～22怎样选择水泵？建议从五个方面加以考虑，既液体输送量、扬程、液体性质、管路布置以及操作运转条件等。
立式管道泵型号参数
立式管道泵型号参数1.型号：LDP型立式管道泵
-流量范围：3-4000m³/h
-扬程范围：4-150m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
2.型号：ISG型立式管道泵
-流量范围：1-600m³/h
-扬程范围：10-125m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
3.型号：IRG型立式管道泵
-流量范围：1-600m³/h
-扬程范围：10-125m
-最高工作压力：1.6MPa
-温度范围：-20℃至+120℃
4.型号：ISW型立式管道泵
-流量范围：1-600m³/h
-扬程范围：10-150m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
5.型号：IS型立式管道泵
-流量范围：1-1200m³/h
-扬程范围：9-140m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
6.型号：TP型立式管道泵
-流量范围：6-720m³/h
-扬程范围：5-125m
-最高工作压力：1.6MPa
-温度范围：-20℃至+80℃
这些型号的立式管道泵主要特点包括紧凑结构、占地面积小、可靠稳定、抗腐蚀性能好等。
适用于输送清水、矿泉水、海水、污水、酸碱介质等。
管道泵参数
伽利略 Galileo 泵-欧洲品质
7.1 50-250C 50 口径 mm m3/h 17.5 50-100(I) 50 25 32.5 15.6 50-100(I)A 50 22.3 29 17.5 50-125(I) 50 25 32.5 15.6 50-125(I)A 50 22.3 29 17.5 50-160(I) 50 25 32.5 16.4 50-160(I)A 50 23.4 30.4 15.0 50-160(I)B 50 21.6 28 10.0 13.1 型号 流量 L/S 4.86 6.94 9.03 4.3 6.19 8.1 4.86 6.94 9.03 4.33 6.19 8.1 4.68 6.94 9.03 4.56 6.5 8.44 4.17 6.0 7.78 1.97 2.78 3.64 53.2 52 50.4 扬程 m 13.7 12.5 10.5 11 10 8.4 21.5 20 18 17 16 13.6 34.4 32 27.5 30 28 24 26 24 20.6 58 2900 3 2.5 效率 % 67 69 69 65 67 68 60 68 67 58 66 65 54 63 60 54 62 59 2900 4 2.5 2900 4 2.5 2900 2.2 2.5 2900 3 2.5 2900 1.1 2.5 2900 1.5 2.5 转速 r/min 电机功率 KW 必需汽蚀余量 （NPSH）r 36 2900 5.5 2.3
伽利略 Galileo 泵-欧洲品质
管道泵参数
以下几款管道泵参数供用户或设计院选型设计使用
【ISG 型立式管道离心泵】性能参数： 口径 mm m3/h 1.1 15-80 15 1.5 2.0 1.8 20-110 20 2.5 3.3 1.8 20-160 20 2.5 3.3 2.8 25-110 25 4 5.2 25-125 25 2.8 4 流量 L/S 0.3 0.42 0.55 0.5 0.69 0.91 0.5 0.69 0.91 0.78 1.11 1.44 0.78 1.11 扬程 m 8.5 8 7 16 15 13.5 33 32 30 16 15 13.5 20.6 20 效率 % 26 34 34 25 34 35 19 25 23 34 42 41 28 36 2900 0.75 2.3 2900 0.55 2.3 2900 0.75 2.3 2800 0.37 2.3 2800 0.18 2.3 转速 r/min 电机功率 KW 必需汽蚀余量 （NPSH）r
管道增压泵型号及技术参数
管道增压泵型号及技术参数上海阳光泵业作为国内一家著名得集研制、开发、生产、销售、服务于一体得大型多元化企业,上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”得宗旨为广大客户提供优质服务！同时，上海阳光泵业一直专注于自身实力得提升以及对产品质量得严格把关,为此，目前不但拥有国内最高水准得水泵性能测试中心、完善得一体化服务体系、经验丰富得水泵专家,同时经过多年得发展，产品以优越得性能、精良得品质、良好得服务口碑获得各项专业认证证书与客户认可。
经过团队得不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。
这样一家诚信为本、责任重于天得水泵行业佼佼者,对于水泵得维修、保养等各大方面都有自己独特得方法,下面就一起来瞧瞧吧!一、ＩSW型立式多级管道增压泵产品概述：ISW型立式多级管道增压泵就是我司在国外优秀泵型之基础上结合用户得使用要求及消防有关标准，并根据JＢ/ＴQ6435-92标准设计制造得新一代产品。
水泵吸入、排出口位于同一直线上。
转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。
轴封采用机械密封，用平衡室得压力水进行润滑与冷却.就是各大行业冷热水或物理化学性质类似于水等液体输送得最佳泵型。
ﻫ本司管道增压泵全部采用计算机设计与优化处理,公司拥有雄厚得技术力量、丰富得生产经验与完善得检测手段，从而保证产品质量得稳定可靠。
二、ＩSＷ型立式多级管道增压泵产品特点:1、水力模型先进:效率高,性能范围广.２、增压泵安装、维修方便：管道式安装、进出口能象阀门一样安装在管道得任何位置及任何方向,安装维修极为方便。
３、外形美观:采用优质不锈钢外套,外形美观。
ﻫ４、更少得运行、维修费用:采用优质机械密封，耐磨损、无泄漏、使用寿命长,故障率低,具有更少得运行维修费用.5ﻫ、独特部件、降低噪音：独特得水力部件设计,良好得过流性能，最大地减少流动噪音。
6ﻫ、立式结构,占地面积小。
立式管道排污泵型号及参数
【GW型立式管道排污泵】产品:【GW型立式管道排污泵】产品简介：GW型立式管道排污泵按装方便，用途广泛即可作一般管道泵为高层建筑加压送水之用，又可输送含有颗粒纤维污水，除适用输送污水外，还适用于作疏水泵，过滤冲洗冷凝循环泵等。
该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和长纤维。
叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。
【GW型立式管道排污泵】型号意义：【GW型立式管道排污泵】产品特点：1、泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
2、大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。
3、设计合理，配套电机合理，效率高，噪音低，节能效果显著。
4、机械密封采用硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
5、泵为立式结构，进出口中心线在同一水平线上，且进出口法兰规格相同，安装拆卸十分方便。
6、占地面积小，无需建机房，可节省大量基建费用；在电机风叶端加上防护罩，整机可置于室外工作。
【GW型立式管道排污泵】使用条件：A、GW型管道排污泵的使用环境温度≤40℃，湿度≤95%；海拔高度≤1000米。
B、介质温度不超过60℃，介质重度为1～1.3kg/dm3。
C、铸铁材质的使用范围这PH5～9。
D、不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米，超过以上条件时，应在订货时提出，以便为您提供更可靠的产品。
注：用户如有特殊的温度，介质等要求，请在订货时注明输送介质的详细情况，以便本单位提供更为可靠之产品。
【GW型立式管道排污泵】产品用途：1、工厂、商业单位严重污染废水的排放。
2、城市污水处理厂排放系统。
3、住宅区的污水排水系统。
4、医院、宾馆、高层建筑污水排放。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
性能参数：
管道泵型号意义
使用范
围
SG系列型管道泵主要适用于高层建筑，园林喷灌，管道增压，冷热水循环，易燃易爆液体与腐蚀性液体输送及各种锅炉，供水、暖通、化工、石油管道设备配套。
（1）SG普通型管道泵适用于高层建筑增压送水，园林喷灌、冷却塔上水、远距离输水、制冷冲洗、浴室等冷暖
流水循环加压。
使用温度80℃以下。
（2） SGR热水型适用于暖房、锅炉等行业的高温热水增压循环。
使用温度140℃以下。
（3）SGP耐腐管道泵型是输送腐蚀介质的不锈钢管道泵，适用于食品、制药、酿造、化工等行业的工艺流程中使
用。
使用温度100℃以下。
（4）SGB防爆型管道泵适用于石油、化学液体无腐蚀性易燃易爆液体输送。
使用温度80℃以下。
（5） SGPB防腐防爆型管道泵适用于化工、化学液体等带腐蚀性易燃易爆液体输送。
使用温度140℃以下。
管道泵结构说明：
1 电机 6 叶轮螺
母
2 泵体
3 叶轮
4 机械密封
5 垫圈管道泵性能参数
型号口径
mm
流量
m3/h
扬程
m
效率
%
电机功率
KW
电压
V
转速
转/分
15SG0.6-5 15 0.6 5 60 0.04 220 2800 15SG1.8-10 15 1.8 10 60 0.12 220 2800 20SG2-8 20 2 8 60 0.12 220 2800 20SG3-14 20 3 14 60 0.25 220 2800 20SG3-30 20 3 30 60 0.75 220 2800 25SG2.5-15 25 2.5 15 60 0.25 220 2800 25SG4-20 25 4 20 60 0.75 220 2800 25SG3-30 25 3 30 60 0.75 220 2800 32SG5-20 32 5 20 60 0.75 220 2800 40SG5-8 40 5 8 60 0.75 220 2800 40SG6-20 40 6 20 60 0.75 220 2800 50SG10-7.5 50 10 7.5 55 0.75 220 2800 50SG10-15 50 10 15 60 0.75 220 2800 25SG4-20 25 4 20 60 0.75 380 2800 25SG3-30 25 3 30 60 0.75 380 2800
管道泵性能参数表。
