cad机械制图第五章：机件的表达方法
合集下载
AutoCAD第5章 机件的表达方法
小于3.5 mm，其字宽一般为 h / 2
。
数字和字母分A型和B型，A型字体的笔画宽度为h/14，B 型字体的笔画宽度为h/10。数字和字母可写成斜体和直体 。斜体字字头向右倾斜，与水平基线成75°。
5.2 视图
视图是指用正投影法将机件向投影面投射所得到的一组图 形，这些图形包括机件在三投影面体系中得到的三视图。视图 主要用来表达机件的外部形状和结构，在视图中一般只画机件 的可见部分，必要时才用虚线画出机件的不可见部分。视图分 为基本视图、向视图、局部视图和斜视图。
原值比例
1:1
2:1 5:1
10:1
放大比例 2×10n:1 5×10n:1 1×10n:1
4:1
2.5:1
4×10n:1 2.5×10n:1
1:2
1:5
1:10
缩小比例 1:2×10n 1:5×10n 1:1×10n
1:1.5 1:2.5 1:3 1:1.5×10n
1:2.5×10n 1:3×10n 1:6×10n

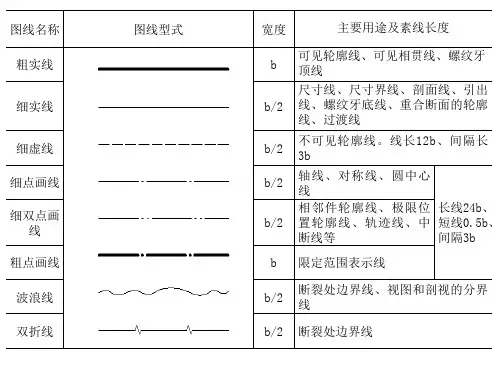

图线名称 粗实线
细实线
细虚线 细点画线 细双点画
线 粗点画线 波浪线 双折线
图线型式
宽度
主要用途及素线长度
可见轮廓线、可见相贯线、螺纹牙 b 顶线
尺寸线、尺寸界线、剖面线、引出
b/2 线、螺纹牙底线、重合断面的轮廓 线、过渡线
b/2
不可见轮廓线。线长12b、间隔长 3b
b/2
轴线、对称线、圆中心 线
4. 图纸上其他未剖视图的画法
2. 比例（GB/T 14690—1993）
比例指图形与实物之间的线性尺寸之比。应优先选用第一
系列中的比例。
应尽量采用统一比例绘制同一个机件的各个视图。统一比
机械制图--机件的表达方法
机械制图–机件的表达方法引言机械制图是机械工程领域中非常重要的一项技能，它能够将设计图纸中的机件和装配关系准确地传达给制造工人和操作人员。
在机械制图中，机件的表达方法尤为重要，因为它直接影响到机件的制造质量和装配的准确性。
本文将介绍一些常用的机件表达方法，包括剖视图、断面图、表面粗糙度符号等。
剖视图剖视图是一种常用的机件表达方法，它将机件切割成不同的部分，并展示其内部的结构和特征。
剖视图可以帮助制造工人更好地理解机件的内部结构，从而更准确地制造出所需的零件。
在剖视图中，常用的标示方法包括剖面线、剖面符号和剖视图的方向箭头等。
剖视图的制作需要遵循一些基本原则。
首先，剖视图的切面应该选择在最具代表性的位置，以展示机件的内部结构特征。
其次，剖视图的表达应该简洁明了，避免冗余和多余的信息。
最后，剖视图需要清晰标注尺寸和注释，以确保制造工人能够准确理解和执行。
断面图断面图是一种将机件的某一部分切开，并在图纸上展示其内部结构的表达方法。
与剖视图类似，断面图也能够帮助制造工人更好地理解机件的结构特征。
不同的是，断面图通常针对机件的某一特定部分，而不像剖视图展示整个机件。
在制作断面图时，需要注意一些要点。
首先，断面图应该选择在最具关键性的位置进行切割，以突出展示该部分的结构特点。
其次，断面图需要明确标示剖面线和断面符号，以帮助制造工人准确理解该部分的结构。
最后，断面图需要清晰标注尺寸和注释，以确保制造工人能够准确理解和执行。
表面粗糙度符号在机械制图中，表面粗糙度符号是用来表示机件表面粗糙度要求的一种图形符号。
它能够准确地传达设计师对于机件表面质量的要求，以便制造工人能够根据符号标示选择合适的工艺和加工方法。
表面粗糙度符号通常由一些线条、符号和数字组成。
其中，线条表示表面的特征，符号表示加工方法，数字表示表面粗糙度的数值。
常用的表面粗糙度符号有光洁度要求符号、加工方法符号和粗糙度数值符号等。
在制作表面粗糙度符号时，需要遵循国际标准和相关规范，确保符号的统一和准确。
机件的表达方法
（2）阶梯剖视 当机件的内部结构层次较多，用一个 剖切平面不能同时剖到，可用几个平行于投影面的剖切平 面依次地把它们切开，所得的图形叫做阶梯剖视。
（3）旋转剖视 用两相交的剖切平面（交线垂直于某一基本 投影面）剖开机件，并将被倾斜平面切着的结构要素及其有关部分 旋转到与选定的基本投影面平行，再进行投影，所得到的图形叫做 旋转剖视。
2．剖面符号
剖切面与机件接触的部分（有实体的部分）称为剖面区域。剖 面区域应画上规定的剖面符号。
金属材料的剖面符号用与水平线成45°的相互平行的细实线画出 。在同一金属零件的零件图中，各个剖视图的剖面线方向、间隔应 一致。
3. 剖视图的标注
标注的内容有三项： （1）剖切符号 表示剖切平面位置。在剖切面的起、迄和转折处画上短的粗实线 （线宽为1～1.5d,d为粗实线的宽度，长约5mm），且尽可能不要 与图形的轮廓线相交。 （2）箭头 表示剖切后的投影方向，画在起、迄处剖切符号的两端。 （3）剖视名称 在剖视图的上方用大写字母标出剖视图的名称“×－×”，并在起 、迄处剖切符号的外侧注上同样的字母“×”。如果在同一张图上， 同时有几个剖视图，则其名称应按字母顺序排列，不得重复。
半剖视图主要适用于内、外形状都需要表示的对称机件。
（3）局部剖视 用剖切平面局部地剖开机件所得 的剖视图叫做局部剖视。
局部剖视主要适用于机件上局部的内部结构需要表 达，而不必（或不宜）作全剖或半剖的情形。
剖切面的种类：
剖视图还可分为斜剖视、阶梯剖视、旋转剖视和复合剖视。
（1）斜剖视 当机件上倾斜部分的内形，在基本投影面上的投 影不能反映实形时，可以用与基本投影面倾斜的平面剖切，再投影 到与剖切平面平行的辅助投影面上，所得到的图形叫做斜剖视。
机械制图机件的各种表达法
断面图不对称，又未配置在剖切平面迹 线的延长线上时，完整标注，如A-A；配 置在延长线上时，可省名称。
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。
机械制图 机件表达
竖直孔 虚线不 要画出， 因已经 表达清 楚 半剖按 照全剖 来标记
半剖是单一剖切平面，图中前边平面不产生投影
２．机件俯视图
五、局部剖视图
用剖切平面剖开机件的局部，假想将一部分折断，然后向投影面投影，所得 视图称为局部剖视图。折断后所形成的裂纹的投影用波浪线表示，所以，波浪线 遇到孔槽要断开。此外，波浪线不能与视图上的其它图线重合，但允许将回转体 的轴线作为局部剖视图和视图的分界线。
二、几个平行的剖切平面
当机件上回转孔的中心线不在同一个平面内时，可用一组 平行的阶梯剖切平面将物体切开，然后投影，这样得到的视图 叫阶梯全剖视图。绘制阶梯全剖视图时，垂直于投影面的阶梯 剖面的投影不应画出，图形内不应出现不完整的图形要素，仅 当两个要素在图形上具有公共对称中心线或轴线时，可以各画 一半。阶梯剖视图的标记不能省略，且用直角表示出阶梯剖面 的转折位置，并注出剖面名称。
移出断面图的画法和标记总结
假想用剖切平面将机件某处切断，仅画出断面的图形 称为断面图。有移出断面和重合断面之分。移出断面图的 轮廓线用粗实线绘制，画在视图的的外面，只须画出断面 的形状，但是，当剖切平面通过回转曲面形成的孔或凹槽 时，此孔或凹槽按剖视画，或当断面为不闭合图形时，要 将图形画成闭合的图形。
３．十字形肋板的剖视图画法
【分析】在俯视图上剖切平面和十字形肋板垂直，所以要画剖面线，在左视图上，剖切平面 和一个肋板垂直和另一个肋板平行，所以一个肋板画剖面线，另一个不画剖面线。因为铸件 的一些表面没有加工，所以存在铸造圆角。
第三讲 剖视图的种类
一、单一剖面全剖视图
用一个或一组剖切平面，完全地剖开机件所得剖视图称为全剖视图。
斜视图的画法和标记
机件向任何倾斜于基本投影面的平面投影所得到的视图，叫斜视图。新投影面 一般为基本投影面的垂直面。
机件的表达方法机械制图工程制图
6－7 阶梯剖视图、复合剖视图
1.作A－A班级
学号
3.作A－A 复合剖视图。
4.将零件的左视图改为复合剖视图。
6-8斜剖视图和旋转剖视图 姓名
班级
学号
1.作A－A 斜剖视图。
2.将主视图画成A－A剖视图，并作B－B斜剖视图。
6-9 剖视图
1.将主视图画成全剖视图，并补画半剖的左视图。
6－2 剖视图的概念和全剖视图
1.补全视图中所缺的线条。
2.补全视图中所缺的线条。
3.补全视图中所缺的线条。
4.将零件的主视图改为全剖视图。
5.将零件的主视图改为全剖视图。
6.将零件的主视图改为全剖视图。 2005.03
6-3 全剖视图和半剖视图
1.将主视图画成半剖视图。
36
2.将主视图、俯视图画成半剖视图。
42
2.将 主 视 图 画 成 半 剖 视 图 ， 并 补 画 全 剖 的 左 视 图 。
3.将主视图画成半剖视图，并补画全剖左视图。
4.将主视图画成A－A半剖视图，并补画全剖左视图。
6-10 断面图
姓名
班级
学号
43
1.在相交剖切平面迹线的延长线上作移出断面。
2.画出指定的断面图。
3.选择正确的A-A断面图（在正确的图形上方画“ ”）。 3.画出指定的断面图(键槽深4mm)。 A
3.将主视图画成半剖视图。
4.将主视图画成半剖视图，并补画出全剖左视图。
6－4 全剖视图和半剖视图
1.已知半剖主视图和俯视图，作B－B全剖左视图。
2005.03
姓名
班级
2.已知主视图和俯视图，将左视图画成全剖视图。
学号
3.已知俯视图和左视图，将主视图画成全剖视图。
机械制图全套教案 第5章 机件的表达方法
5.1 视图5.2 剖视图5.3 断面图5.4局部放大图和简化画法5.5表达方法的综合运用5.1 视图（GB/T17452-1998) 5.2剖视图（GB/T17452-1998)基本视图局部视图斜视图有关概念剖视图种类F(c)C A BED局部视图A局部视图的断裂边界线用波浪线表示。
画波浪线时应注意：①波浪线不应与轮廓线重合或在轮廓线的延长线上；②不应超出机件轮廓线；③不应穿空而过。
当所表达的局部结构是完整的，且外形轮廓线自成封闭，又与其它部分截然分开时，波浪线可省略不画。
斜视图(c)(a)(b)B A B A 斜视图一般按箭头所指的方向，且符合投影关系配置,也可配置在其它适当位置。
在不致引起误解时，允许将其图形旋转放正，一般以不大于90°旋转放正为宜，其标注形式为字母加旋转箭头“”，旋转箭头的方向应该与图形的旋转方向一致，字母放在箭头指向的一边.假想用剖切面(平面或柱面)剖开机件，将处在观察者与剖切面之间的部分移去，将剩下部分向投影面投影，所得到的图形称为剖视图(简称剖视)。
剖视图主要用于表达机件的内部结构形状。
国标规定对剖切面与机件接触的部分（断面）要画出剖面符号。
并且规定不同材料要用不同的剖面符号。
各种材料的剖面符号，参见教材表5–1。
A—A AA30°45°画剖视图应注意的几点①剖切平面一般应通过机件的对称面或孔、槽的轴线、中心线，以便反映结构的真形。
②剖切是假想的，实际上并没有把机件切去一部分，因此，当机件的某一个视图画成剖视图以后，其它视图仍应按完整的机件画出③剖切面后方的可见轮廓线应全部画出，不能遗漏。
剖视图一般要用规定的剖切符号、箭头、拉丁字母标注出剖切面的剖切位置、剖切后的投影方向和剖视图的名称。
①用线宽（1～1.5）b、长约5～10 mm断开的粗实线作为剖切符号，在相应的视图上表示出剖切平面的位置。
②在剖切符号的起、止处外侧画出与剖切符号相垂直的箭头，表示剖切后的投影方向。
机械制图CAD第5章机械零件的表达与识别
34
2）移出断面图应尽量配置在剖切平面迹线的 延长线上，或剖切符号的延长线上，如图 5.20所 示。 3）由两个或多个相交的剖切平面剖切所得到 的断面图一般应断开，如图 5.21所示。
图5.20
图5.21
35
4）断面图形对称时，移出断面可配置在视图 的中断处，如图 5.22所示。
图5.22
36
画移出剖面时应注意以下两点： 1）当剖切面通过回旋面形成的孔或凹坑的轴线时， 这些结构应按剖视图绘制，如图 5.23所示。 2）当剖切面通过非圆孔，会导致出现完全分离的 两个断面时，这些结构应按剖视图绘制，如图 5.24所示。
9
5.1.5
识读局部视图和斜视图的方法
1）在视图中找带字母的箭头，看清所示部位 和投影方向，然后找对应字母的视图“X”。
2）视图通常是放在箭头所指的方向，如图 5.7中 A向斜视图；有时也可放在其他位置，如 图 5.6中 B 向局部视图。
图5.6
图5.7
10
3）若局部视图按基本视图的投影关系位置配 置，中间又没有其他图形隔开时，可省略标注。若 按向视图位置配置时一般需进行标注，用带字母的 箭头标明所要表达的部位和投射方向，并在局部视 图上方标注相应的视图名称。如图 5.6、图 5.7所 示。
45
5.5.2
读剖视图的方法和步骤
例 5.1 阀体（图 5.33） ①分析各视图的特点 ②分部分想形状，综合起 来想整体
图5.33
46
例 5.2 支架（图 5.34） ①分析各视图的特点 视图数量共四个：用单一平面剖切两处的局剖 主视图；表达Ⅰ部分形状特征的局部左视图；表达 倾斜部分结构的 A向斜视图；表达连接板形状的一 个移出断面图。 ②分部分想形状，综合起来想整体
2）移出断面图应尽量配置在剖切平面迹线的 延长线上，或剖切符号的延长线上，如图 5.20所 示。 3）由两个或多个相交的剖切平面剖切所得到 的断面图一般应断开，如图 5.21所示。
图5.20
图5.21
35
4）断面图形对称时，移出断面可配置在视图 的中断处，如图 5.22所示。
图5.22
36
画移出剖面时应注意以下两点： 1）当剖切面通过回旋面形成的孔或凹坑的轴线时， 这些结构应按剖视图绘制，如图 5.23所示。 2）当剖切面通过非圆孔，会导致出现完全分离的 两个断面时，这些结构应按剖视图绘制，如图 5.24所示。
9
5.1.5
识读局部视图和斜视图的方法
1）在视图中找带字母的箭头，看清所示部位 和投影方向，然后找对应字母的视图“X”。
2）视图通常是放在箭头所指的方向，如图 5.7中 A向斜视图；有时也可放在其他位置，如 图 5.6中 B 向局部视图。
图5.6
图5.7
10
3）若局部视图按基本视图的投影关系位置配 置，中间又没有其他图形隔开时，可省略标注。若 按向视图位置配置时一般需进行标注，用带字母的 箭头标明所要表达的部位和投射方向，并在局部视 图上方标注相应的视图名称。如图 5.6、图 5.7所 示。
45
5.5.2
读剖视图的方法和步骤
例 5.1 阀体（图 5.33） ①分析各视图的特点 ②分部分想形状，综合起 来想整体
图5.33
46
例 5.2 支架（图 5.34） ①分析各视图的特点 视图数量共四个：用单一平面剖切两处的局剖 主视图；表达Ⅰ部分形状特征的局部左视图；表达 倾斜部分结构的 A向斜视图；表达连接板形状的一 个移出断面图。 ②分部分想形状，综合起来想整体
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
57
4.用组合的剖切面剖切
用组合的剖切面剖开机件的方法称为复合剖。
剖切平面必须平行或 垂直某一基本投影面 垂直面剖切到的结构 按旋转剖的方法绘制
A A A A A
A-A
58
复合剖按展开画法 时，图名应标注 “X-X展开” 如图 。
A
复合剖的标注与 阶梯剖和旋转剖 相同。如图
59
46
（2）不平行于任何基本投影面的剖切面 用不平行于任何基本投影面的剖切面剖开零件的方法称 为斜剖。
A-A
A
A
47
斜剖需注意：
1. 斜剖必须进行标注，字母一律水平书写。 如图 如图 2. 斜剖一般配置在箭头所指的方向上，但也可以配置在其它位置。 3.必要时，允许将斜视图旋转配置。此时，表示该视图名 称的字母应靠近旋转符号的箭头端。 如图
16
1、剖视图的Biblioteka 成假想用剖切面 剖开机件，将处在 观察者和剖切面之 间的部分移去，将 其余部分向投影面 投射所得的图形称 为剖视图，简称剖 视。在剖面区域内 画上剖面符号。
17
2、剖视图的画法
虚线不画
1、 确定剖切面的位置：一般剖切面应平行于相应的投影面， 并通过零件孔、槽的轴线或与零件的对称平面重合。 2、剖视图画法：用粗实线画出零件实体被剖切面剖切后的断面 轮廓和剖切面后面零件的可见轮廓，并在剖面区域内画上剖面 符号。 18
*用柱面剖切
剖切面一般用平面， 但也可以用曲面。 如图中的B-B全剖视 图是用柱面剖切得 到的。
国标规定
采用柱面剖切时， 应按展开画法。
60
一、断面图的概念
7.3 断面图
假想用剖切平面将机件的某处切断，仅画出断面的图形称为 断面图。简称为断面。断面分为移出断面和重合断面。
A A-A
A
移出断面
2、回转体均布的肋、轮辐、孔等结构，不处在剖切平面
上时，可将这些结构旋转到剖切平面上画出。
肋板旋转到 剖切平面内 画出
孔旋转到剖切 平面内画出
74
一、简化画法
72
7.4
一、简化画法
简化画法和局部放大图画法
纵向剖切，不 画剖面线。
A
A
正确
错误
A-A
横向剖切， 画剖面线。
1、对于肋板、轮辐，若剖切 面沿其纵向剖切，即厚度方 向剖切时，剖面内不画剖面 符号，而用粗实线将其与邻 近部分分开，剖切平面垂直 于肋剖切，则要在剖面内画 剖面符号。
73
一、简化画法
第7章 机件的表达方法
7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 视图 剖视图 断面图 简化画法和局部放大图 表达方法综合举例 轴测剖视图的画法 第三角投影简介 AutoCAD绘制剖视图
1
7.1 视图
一、基本视图 机件向基本投影面投射所得的视图。
六个基本视图的形成
2
半剖视
以对称线为界， 一半画视图， 一半画剖视。
34
主、俯视图均为半剖
A－A B B
B－B
半剖视图主要用于 内、外结构均需表 达且对称的机件
35
例3 将图示机件的主、左视图画成半剖视图
36
37
绘制半剖视图时应注意
A
A
1、半剖视图中，剖视和视图 的分界线规定画成细点划线。 如图 2、半剖视图中，零件的内部形 状已由半个剖视表达清楚，另半 个视图中表示内部形状的虚线不 必画出。 如图 3、半剖视标注同全剖视相同， 不能把半剖视理解为1/4剖。 如图
重合断面
61
断面图与剖视图的区别
断面图只画出机件被剖切后 的断面形状。 如图
A A-A A-A
A
断面图
剖视图
剖视图除画出断面形状 之外，还必须画出机件上 如图 位于剖切平面后的形状。
62
二、移出断面
移出断面画法——画在视图外的断面。移出断面的轮廓线 用粗实线绘制。 移出断面的配置 位置：
30
例2 将图示机件的主视图画成全剖视图
剖切过程
31
国标规定
对于机件的肋、轮福及薄 壁等，如按纵向剖切，这 些结构都不画剖面符号， 而用粗实线将它与邻接部 分分开。
剖视图
32
2.半剖视图
A—A
不能表达外形
A A
存在什么问题？
33
解决办法：
A—A
已表达清楚的 内形虚线不画
重合断面——画在视图内的断面。 规定：1、重合断面的轮廓线用细实线绘制，与视图中轮廓线重 叠时，视图中轮廓线不能间断，要完整画出,如图（a）。 2、重合断面画成局部剖时，习惯上不画剖面线 ,如图（b）。
(a)
69
(b)
7.3 断面图的标注
1、移出断面的标注：
（1）对称的移出断面，配置在剖切平面迹线的延长线上， 不加任何标注，如图（c）；不配置在剖切平面迹线的延长 线上，标注剖切线及字母，如图（a) 。 （2）非对称的移出断面，配置在剖切平面迹线的延长线上， 标注剖切线及箭头如图（b) 。
A A
不画波浪线 不画波浪线
画波浪 线
13
压杆的完整表达
B
A A
B
14
波浪线正误画法：
错误画法
正确画法
15
一、剖视图的概念
7.2 剖视图
视图中，零件的内部结构用虚线表示，当零件的内 部形状复杂时，视图中就出现较多虚线，影响图形清晰， 给看图、画图和标注尺寸带来困难，因此，国标规定采 用剖视图表达机件的内部结构。
A 45°
A
A 画波浪线
A
10
四、局部视图
局部视图——将机件的一部分向基本投影面投射所得的视图
B A A
B
11
局部视图画法和标注
1.按基本时图配置，中间没别的视图隔开时，不需标注， 否则，应按向视图进行标注。
12
2. 局部视图的断裂边界用细波浪线表示。
3. 当结构完整，外形轮廓线自行封闭时，可省画波浪线。
剖视图中常见错误
应画出圆柱坑底面的投影
多画剖切平面的投影
不应只画一半
19
剖视图中的虚线画法
剖视图应省略不 必要的虚线，只 有对尚未表示清 楚的零件结构形 状才画出虚线。
20
3、剖面符号的画法
通用剖面线一般以适当角度的平行细实线绘制，最 好与主要轮廓线或剖面区域的对称线成45°。
如图
43
绘制局部剖视图时应注意
1、局部剖视图用波浪线分界
不能超出物 体的轮廓线
不能通过 可见的孔 洞
如图
正确
44
错误
不能用轮 廓线代替 波浪线
2、当剖切结构为 回 转体时，允许以 回转体的中心线作 为局部剖视图与视 图的分界线。
45
四、 剖视图的剖切方法
1.用单一的剖切平面剖切 (1)用平行于某一基本投影面的平面剖切 上述全剖、半剖、局部剖视图，均为用平行于某一基 本投影面的单一剖切平面剖开机件后所得到的剖视图。
21
部分材料的剖面符号
22
3、剖面符号的画法
对金属材料制成的零件 剖面符号，一般应画成 与主要轮廓线或剖面区 域的对称线成45º 的一组 平行细实线。
23
当图形的主要轮廓线或 剖面区域的对称线与水 平线成45°或接近45° 时，该图形的剖面线可 画成与主要轮廓线或剖 面区域的对称线成30 ° 或60 °的平行线，其倾 斜方向仍与其他图形的 剖面线一致。
省略条件：
当剖视图按投影关系配置，中 间又没有其他视图隔开，才可 省略箭头。
50
绘制旋转剖视图时应注意
1、绘制旋转剖视图时，必须先将投影面垂直面所剖得 如图 的结构旋转到与投影面平行的位置，再进行投射。
A A-A
A
51
A
A
A-A
2、位于剖切平面后的其 它结构要素一般仍按原来 位置投影画出。
省 画 略 虚 线
A-A
38
4、当机件的形状接近 于对称，而其不对称部 分已在其他视图中表达 清楚时，也可画成半剖 视图
39
3.局部剖视图
——用剖切平面局部地剖开机件所得的剖视图
40
局部剖视图举例
剖切过程1 剖切过程2
41
42
绘制局部剖视图时应注意
当对称零件的轮廓线与对称中心线重合时，则应画成 局部剖视图，而不应采用半剖视图。
3、剖切平面转折处的选 择应避免在剖视图上出 现不完整的结构。 2、画剖视图时， 剖切平面转折处 的投影不应画出。 A-A
A
1、标注时，表示 剖切平面位置的起 迄、转折的位置符 号不应与图中的轮 廓线重合或相交。 A
56
4、当两个要素在 图形上具有公共对 称线或轴线时，可 以对称中心线为界 各画一半。
A 如图 1、移出断面应尽量配置在剖切线的延长线上。
2、也可将移出断面配置在某一适当位置。 如图
B B-B
A
A-A
B
63
3、断面图形对称时，可将移出 如图 断面画在视图的中断处。
64
4、剖切平面应与被剖切部分的主要轮廓线垂直，由两个或多个相交 平面剖切得出的移出断面画在一起时，中间应断开。 如图
65
应该注意：
1、当剖切平面通过由回转面形成的孔或凹坑的 轴线时，这些结构一律按剖视绘制。 如图
66
