接触器的选择原则接触器如何做好保养接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。

接触器的选择原则:1、依据电路中负载电流的种类选择接触器的类型。

接触器分为交流接触器(电压AC)和直流接触器(电压DC),它应用于电力、配电与用电场合。

接触器的选择原则:1、依据电路中负载电流的种类选择接触器的类型。

一般直流电路用直流接触器掌控,当直流和直流负载容量较小时,也可用掌控,但触头的额定电流应适当选择大些。

2、接触器的额定电压应大于或等于负载回路的额定电压;3、吸引线圈的额定电压应与所接掌控电路的额定电压等级一致;4、额定电流应大于或等于被控主回路的额定电流。

依据负载额定电流,接触器安装条件及电流流经触头的持续情况来选定接触器的额定电流。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

常常或定期检查的运行情况,进行必要的维护和修理是保证其运行牢靠延长其寿命的紧要措施。

检查、维护和修理时应先断开,按下列步骤进行。

1、外观检查清除灰尘,可用棉布沾少量汽油擦去油污,然后用布擦干;拧紧全部压接导线的螺丝,防止松动脱落、引起连接部分发热。

2、触点系统检查1)检查动静触点是否对准,三相是否同时闭合,并调整触点弹簧使三相一致。

2)摇测相间绝缘电阻值。

使用500v摇表,其相间阻值不应低于10兆欧。

3)触点磨损厚度超过1mm,或严重烧损、开焊脱落时应更换新件。

细小烧损或接触面发毛、变黑不影响使用,可不予处理。

若影响接触,可用小锉磨平打光。

4)经维护和修理或更换触点后应注意触点开距,超行程。

接触器的选择原则

接触器的选择原则

接触器的选择原则
1.接触器类型的选择
根据负载电流的种类来选择接触器的类型,交流负载选择交流接触器,直流负载选择直流接触器。

2.接触器额定工作电压的选择
接触器的额定工作电压(主触点的额定工作电压)应大于或等于负载的额定电压。

3.接触器额定工作电流的选择
接触器的额定工作电流(主触点的额定工作电流)应大于或等于负载的额定电流。

4.接触器吸引线圈额定电压的选择
交流线圈额定电压一般直接选用交流220V、380V。

直流线圈的额定电压可选择和直流控制回路的电压一致。

5.接触器触点数量的选择
接触器主触点和辅助触点的数量、种类等应满足控制电路的要求。

6.接触器的使用类别应与负载性质相一致
交流接触器按负载种类一般分为4类,分别记为AC1、AC2、AC3、AC4,其中AC1类控制无感或微感负载,如白炽灯、电阻炉;AC2类控制绕线转子异步电动机的起动和停止;AC3类控制笼型异步电动机的起动、运转和运行中分断;AC4类控制笼型异步电动机的起动、反接制动、反转和点动。

直流接触器的使用类别大致可分为3类,分别记为DC1、DC3、DC5,其中DC1类控制无感或微感负载;DC3类控制并励直流电动机的起动、反接制动、反转和点动;DC5类控制串励直流电动机的起动、反接制动、反转和点动。

提示:对于额定电压为AC 380V的交流接触器的选择可以采用经验法,即根据电动机的额定功率,确定接触器的额定电流。

5.5kW以下的电动机,接触器额定电流为电动机额定电流的2~3倍;
5.5~11kW的电动机,接触器额定电流为电动机额定电流的2倍;11kW 以上的电动机,接触器额定电流为电动机额定电流的1.5~2倍。

怎样选择接触器

怎样选择接触器

怎样选择接触器?
由于接触器的安装场所与控制的负载不同,其操作条件也不同。

因此,必须对控制负载的工作情况以及接触器本身的性能有一个较全面的了解,力求经济合理、正确地选用接触器。

也就是说,在选用接触器时,不能仅考虑接触器的铭牌数据,因铭牌上只规定了某一条件下的电流、电压、控制功率等参数,而具体的条件又是多种多样的,因此在选择接触器时应注意以下几点:1)选择接触器的类型:接触器的类型应根据电路中负载电流的种类来选择。

也就是说,交流负载应使用交流接触器,直流负载应使用直流接触器。

若整个控制系统中主要是交流负载,而直流负载的容量较小,也可全部使用交流接触器,但触头的额定电流应适当大些。

2)选择接触器主触头的额定电流:接触器的额定工作电流应不小于被控电路的最大工作电流。

3)选择接触器主触头的额定电压:接触器的额定工作电压应不小于被控电路的最大工作电压。

4)接触器的额定通断能力应大于通断时电路中的实际电流值;耐受过载电流能力应大于电路中最大工作过载电流值。

5)应根据系统控制要求确定主触头和辅助触头的数量和类型,同时要注意其通断能力和其他额定参数。

6)如果接触器用来控制电动机的频繁起动、正反转或反接制动时,应将接触器的主触头额定电流降低使用,通常可降低一个电流等级。

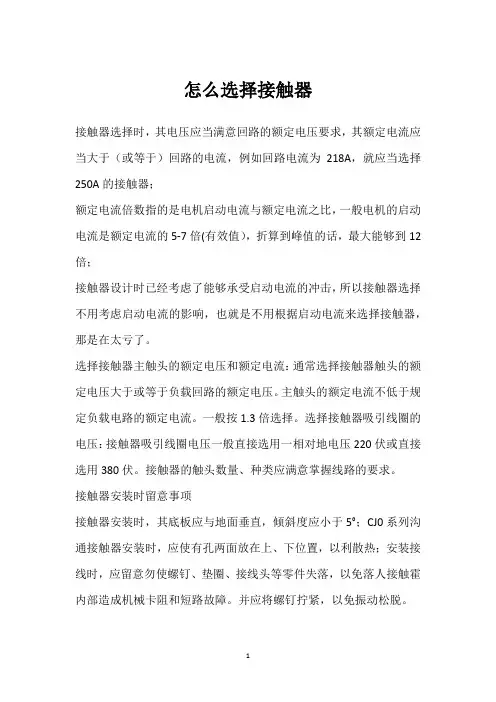

怎么选择接触器

怎么选择接触器

怎么选择接触器
接触器选择时,其电压应当满意回路的额定电压要求,其额定电流应当大于(或等于)回路的电流,例如回路电流为218A,就应当选择250A的接触器;
额定电流倍数指的是电机启动电流与额定电流之比,一般电机的启动电流是额定电流的5-7倍(有效值),折算到峰值的话,最大能够到12倍;
接触器设计时已经考虑了能够承受启动电流的冲击,所以接触器选择不用考虑启动电流的影响,也就是不用根据启动电流来选择接触器,那是在太亏了。

选择接触器主触头的额定电压和额定电流:通常选择接触器触头的额定电压大于或等于负载回路的额定电压。

主触头的额定电流不低于规定负载电路的额定电流。

一般按1.3倍选择。

选择接触器吸引线圈的电压:接触器吸引线圈电压一般直接选用一相对地电压220伏或直接选用380伏。

接触器的触头数量、种类应满意掌握线路的要求。

接触器安装时留意事项
接触器安装时,其底板应与地面垂直,倾斜度应小于5°;CJ0系列沟通接触器安装时,应使有孔两面放在上、下位置,以利散热;安装接线时,应留意勿使螺钉、垫圈、接线头等零件失落,以免落人接触霍内部造成机械卡阻和短路故障。

并应将螺钉拧紧,以免振动松脱。

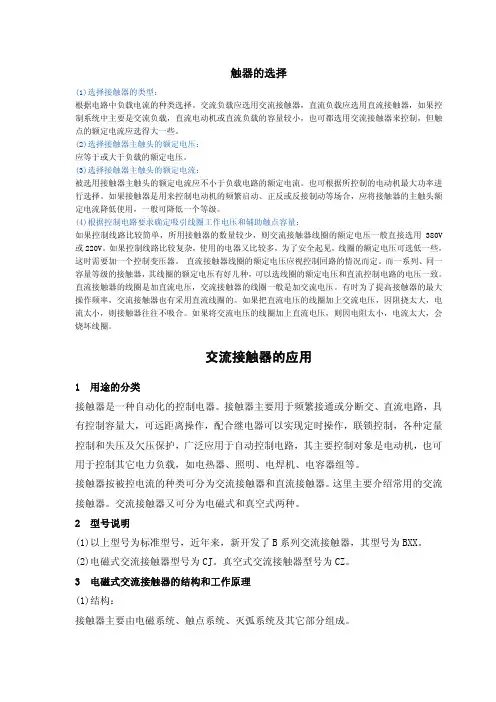

接触器的选择

接触器的选择
220V 380V 415V 440V 660V
CJX2-09
9
2、控制照明设备用接触器的选用 照明设备的类型很多,不同类型的照明设备,起动电流和起动时间也不一样。此类负载为使用类
别 AC-5a 或 AC-5b。如起动时间很短,可选择其约定发热电流 Ith 等于照明设备工作电流 Ie 的 1.1 倍即可,起动时间稍长以及功率因数较低的,可选择其约定发热电流比照明设备的工作电流更大一些, 参见表 1。
变压器的额定功率、额定工作电流、电极短路时一次侧的短路电流及焊接频率来选用接触器。此类负 载使用类别属 AC-6a 类。表 2 为选用参考表。
表 2 电焊变压器选用接触器参考表
选用接触 变压器额定工作电流 变压器额定功率 Se(KVA) 变压器一侧短路电流 Id(A)

Ie(A)
220V
380V
220V
(1)结构:
接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。
①电磁系统:电磁系统包括电磁线圈和铁心,是接触器的重要组成部分,依靠它带动 触点的闭合与断开。 ②触点系统:触点是接触器的执行部分,包括主触点和辅助触点。主触点的作用是接 通和分断主回路,控制较大的电流,而辅助触点是在控制回路中,以满足各种控制方 式的要求。 ③灭弧系统:灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧 对触点的损伤。为了迅速熄灭断开时的电弧,通常接触器都装有灭弧装置,一般采用 半封式纵缝陶土灭弧罩,并配有强磁吹弧回路。 ④其它部分:有绝缘外壳、弹簧、短路环、传动机构等。 (2)工作原理: 当接触器电磁线圈不通电时,弹簧的反作用力和衔铁芯的自重使主触点保持断开位 置。当电磁线圈通过控制回路接通控制电压(一般为额定电压)时,电磁力克服弹簧的 反作用力将衔铁吸向静铁心,带动主触点闭合,接通电路,辅助接点随之动作。 4 交流接触器的选用与运行维护 (1)选用: ①主回路触点的额定电流应大于或等于被控设备的额定电流,控制电动机的接触器还 应考虑电动机的起动电流。为了防止频繁操作的接触器主触点烧蚀,频繁动作的接触 器额定电流可降低使用。 ②接触器的电磁线圈额定电压有 36V、110V、220V、380V 等,电磁线圈允许在额定电 压的 80%~105%范围内使用。 (2)运行维护:①运行中检查项目:1)通过的负荷电流是否在接触器额定值之内; 2)接触器的分合信号指示是否与电路状态相符; 3)运行声音是否正常,有无因接触不良而发出放电声; 4)电磁线圈有无过热现象,电磁铁的短路环有无异常。 5)灭弧罩有无松动和损伤情况; 6)辅助触点有无烧损情况; 7)传动部分有无损伤; 8)周围运行环境有无不利运行的因素,如振动过大、通风不良、尘埃过多等。 ②维护: 在电气设备进行维护工作时,应一并对接触器进行维护工作。

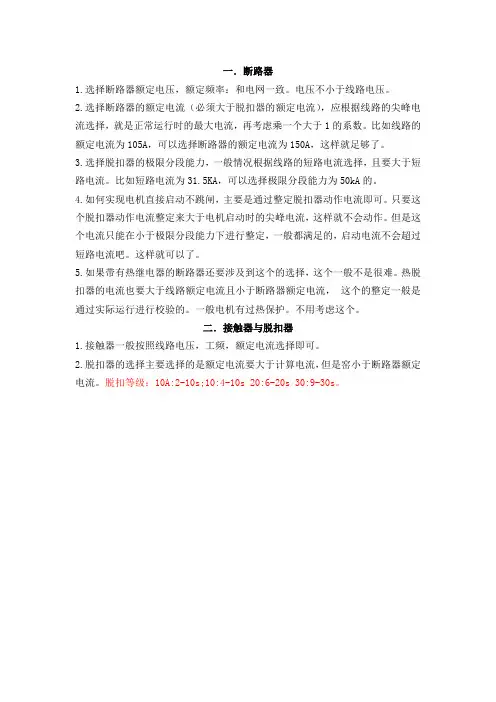

断路器接触器选择

断路器接触器选择

一.断路器
1.选择断路器额定电压,额定频率:和电网一致。

电压不小于线路电压。

2.选择断路器的额定电流(必须大于脱扣器的额定电流),应根据线路的尖峰电流选择,就是正常运行时的最大电流,再考虑乘一个大于1的系数。

比如线路的额定电流为105A,可以选择断路器的额定电流为150A,这样就足够了。

3.选择脱扣器的极限分段能力,一般情况根据线路的短路电流选择,且要大于短路电流。

比如短路电流为31.5KA,可以选择极限分段能力为50kA的。

4.如何实现电机直接启动不跳闸,主要是通过整定脱扣器动作电流即可。

只要这个脱扣器动作电流整定来大于电机启动时的尖峰电流,这样就不会动作。

但是这个电流只能在小于极限分段能力下进行整定,一般都满足的,启动电流不会超过短路电流吧。

这样就可以了。

5.如果带有热继电器的断路器还要涉及到这个的选择,这个一般不是很难。

热脱扣器的电流也要大于线路额定电流且小于断路器额定电流,这个的整定一般是通过实际运行进行校验的。

一般电机有过热保护。

不用考虑这个。

二.接触器与脱扣器
1.接触器一般按照线路电压,工频,额定电流选择即可。

2.脱扣器的选择主要选择的是额定电流要大于计算电流,但是窑小于断路器额定电流。

脱扣等级:10A:2-10s;10:4-10s 20:6-20s 30:9-30s。

电机的接触器选择原理

电机的接触器选择原理

电机的接触器选择原理
电机接触器的选择原则如下:
1. 根据电机的额定电压和电流选择合适额定电流的接触器。

额定电流要大于电机运行电流。

2. 注意电机启动电流比运行电流大,所以接触器额定电流须大于启动电流。

3. 考虑电机启动方式,直接启动需要较大的启动电流,应选择接触器额定电流的2-7倍。

4. 带软起动的电机启动电流小,接触器可选择额定电流1.5-2.5倍。

5. 三相电机应选三相接触器,单相电机则用单相接触器。

6. 一般选用交流电接触器,直流电机选用直流接触器。

7. 接触器须与电机自动控制配套使用,要匹配自动控制电路。

8. 根据环境温度、供电可靠性选择接触器的使用类别。

9. 重载电机还应考虑补偿绕组影响,接触器须承受电流震荡。

10. 使用环境恶劣时,应选密封的防护等级高的接触器。

综合考虑各因素,选择合适参数和类型的接触器,能保证电机的安全可靠运行。

怎样根据电机选择交流接触器

怎样根据电机选择交流接触器

怎样根据电机选择交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行,1.5-2.5倍,一般其选型手册上有型号,还得注意辅助触点的匹配,不要到时候买回来辅助触点不够用。

1.选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类,分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷,如白炽灯、电阻炉等;二类交流接触器用于绕线式异步电动机的起动和停止;三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断;四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2.选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1)接触器的线圈电压,一般应低一些为好,这样对接触器的绝缘要求可以降低,使用时也较安全。

但为了方便和减少设备,常按实际电网电压选取。

2)电动机的操作频率不高,如压缩机、水泵、风机、空调、冲床等,接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3)对重任务型电机,如机床主电机、升降设备、绞盘、破碎机等,其平均操作频率超过100次/min,运行于起动、点动、正反向制动、反接制动等状态,可选用CJl0Z、CJl2型的接触器。

为了保证电寿命,可使接触器降容使用。

选用时,接触器额定电流大于电机额定电流。

4)对特重任务电机,如印刷机、镗床等,操作频率很高,可达600~12000次/h,经常运行于起动、反接制动、反向等状态,接触器大致可按电寿命及起动电流选用,接触器型号选CJl0Z、CJl2等。

5)交流回路中的电容器投入电网或从电网中切除时,接触器选择应考虑电容器的合闸冲击电流。

一般地,接触器的额定电流可按电容器的额定电流的 1.5倍选取,型号选CJ10、CJ20等。

6)用接触器对变压器进行控制时,应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等,一般可按变压器额定电流的2倍选取接触器,型号选CJl0、CJ20等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

1.接触器的选用原则(1)按使用类别选用:中小型工厂的生产实际,90kW及以下的笼型电动机占全厂电机总数的90%以上,基本属于按AC-3使用类别选用。

(2)确定容量等级:接触器的容量即主触头在额定电压等技术条件下,其额定电流的确定,应注意如下几点:①工作制及工作频率的影响:选用接触器时,应注意其控制对象是长期工作制,还是重复短时工作制。

在操作频率高时,还必须考虑电弧能量的影响。

在水泥厂属于长期工作制,但操作频率不高,应尽可能选用银、银合金或镶银触头的接触器,如CJ20型系列产品。

②环境条件的影响:在水泥厂,生产流程的环境是比较恶劣的,粉尘污染严重,通风条件差,工作场所温度较高。

因此,对接触器的选择宜采取降容使用的技术措施。

在水泥厂,低压多选用380V,高压多选用6000V。

2.接触器额定电流的对表速查例如一台Y180L-4型220kW电动机,从速查表查得应配用CF20-63型接触器。

该电机额定电流42.5A,接触器额定电流63A,按一般AC-3工作类别,该接触器可控制380V电动机功率为30kW,现在控制380V、22kW电动机,属于降容使用,考虑水泥厂生产时间及环境等特点,符合选用要求。

2. 55KW的电机其电流在110A之间,(按经验算法每个千瓦两个电流计算),选CJ20-150型的接触器,按负荷的电流来选择的. 经验算法每个千瓦2.5个电流计算,接触器一般选2倍额定电流.交流接触器的选用方法接触器的选用应按满足被控制设备的要求进行,除额定工作电压应与被控设备的额定电压相同外,被控设备的负载功率、使用类别、操作频率、工作寿命、安装方式及尺寸以及经济性等是选择的依据。

选择接触器时应从其工作条件出发,主要考虑下列因素: 1、控制交流负载应选用交流接触器; 2、接触器的使用类别应与负载性质相一致。

3、主触头的额定工作电流应大于或等于负载电路的电流;还要注意的是接触器主触头的额定工作电流是在规定的条件下(额定工作电压、使用类别、操作频率等)能够正常工作的电流值,当实际使用条件不同时,这个电流值也将随之改变。

4、主触头的额定工作电流应大于或等于负载电路的电压。

5、吸引线圈的额定电压应与控制回路电压相一致,接触器在线圈额定电压85%及以上时应能可靠地吸合交流接触器的选用,应根据负荷的类型和工作参数合理选用。

具体分为以下步骤:1.选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类,分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷,如白炽灯、电阻炉等;二类交流接触器用于绕线式异步电动机的起动和停止;三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断;四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2.选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1)接触器的线圈电压,一般应低一些为好,这样对接触器的绝缘要求可以降低,使用时也较安全。

但为了方便和减少设备,常按实际电网电压选取。

2)电动机的操作频率不高,如压缩机、水泵、风机、空调、冲床等,接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3)对重任务型电机,如机床主电机、升降设备、绞盘、破碎机等,其平均操作频率超过100次/min,运行于起动、点动、正反向制动、反接制动等状态,可选用CJl0Z、CJl2型的接触器。

为了保证电寿命,可使接触器降容使用。

选用时,接触器额定电流大于电机额定电流。

4)对特重任务电机,如印刷机、镗床等,操作频率很高,可达600~12000次/h,经常运行于起动、反接制动、反向等状态,接触器大致可按电寿命及起动电流选用,接触器型号选CJl0Z、CJl2等。

5)交流回路中的电容器投入电网或从电网中切除时,接触器选择应考虑电容器的合闸冲击电流。

一般地,接触器的额定电流可按电容器的额定电流的1.5倍选取,型号选CJ10、CJ20等。

6)用接触器对变压器进行控制时,应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等,一般可按变压器额定电流的2倍选取接触器,型号选CJl0、CJ20等。

7)对于电热设备,如电阻炉、电热器等,负荷的冷态电阻较小,因此起动电流相应要大一些。

选用接触器时可不用考虑(起动电流),直接按负荷额定电流选取。

型号可选用CJl0、CJ20等。

8)由于气体放电灯起动电流大、起动时间长,对于照明设备的控制,可按额定电流1.1~1.4倍选取交流接触器,型号可选CJl0、CJ20等。

9)接触器额定电流是指接触器在长期工作下的最大允许电流,持续时间≤8h,且安装于敞开的控制板上,如果冷却条件较差,选用接触器时,接触器的额定电流按负荷额定电流的110%~120%选取。

对于长时间工作的电机,由于其氧化膜没有机会得到清除,使接触电阻增大,导致触点发热超过允许温升。

实际选用时,可将接触器的额定电流减小30%使用。

压缩机配套接触器按什么标准选型?想请问大家,压缩机配套接触器,按照什么标准来选择型号?比如:谷轮压缩机ZB15KQE,技术参数如下:电机类型PFJ电压220~240V名义功率2HP排气量5.92CBM/Hr启动电流53~58A额定负载电流11.4A最大工作电压16A运行电容(单相选用)40UF/370V以施耐德的接触器为标准:想请问接触器的选择,是按照额定负载电流来选择,还是最大工作电流来选择,还是满足额定负载电流与最大工作电流之间?假如是按照最大工作电流来选择,接触器的电流是可否大于最大工作电流,还是要一样?一般选择,接触器电流等于(或略大)电机额定工作电流即可。

在选择时参照电机额定电流向上套最近规格的接触器。

如:电机额定电流11.4A,正好选16A接触器(这个值碰巧也等于题中所给的最大工作电流)。

综合考虑,如果电动机频繁启动或很可能运行在大于额定工况状态,则接触器及断路器都需要按实际最大运行状况进行选择,仍然是就高不就低。

因为接触器与断路器作用不同,轻微过电流时,接触器不会跳,而断路器则可能脱扣,所以,配套选择断路器额定电流应该比接触器略大。

(可以参考查阅电动机控制设备选型手册)交流接触器1 用途的分类接触器是一种自动化的控制电器。

接触器主要用于频繁接通或分断交、直流电路,具有控制容量大,可远距离操作,配合继电器可以实现定时操作,联锁控制,各种定量控制和失压及欠压保护,广泛应用于自动控制电路,其主要控制对象是电动机,也可用于控制其它电力负载,如电热器、照明、电焊机、电容器组等。

接触器按被控电流的种类可分为交流接触器和直流接触器。

这里主要介绍常用的交流接触器。

交流接触器又可分为电磁式和真空式两种。

2 型号说明(1)以上型号为标准型号,近年来,新开发了B系列交流接触器,其型号为BXX。

(2)电磁式交流接触器型号为CJ。

真空式交流接触器型号为CZ。

3 电磁式交流接触器的结构和工作原理(1)结构:接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统:电磁系统包括电磁线圈和铁心,是接触器的重要组成部分,依靠它带动触点的闭合与断开。

②触点系统:触点是接触器的执行部分,包括主触点和辅助触点。

主触点的作用是接通和分断主回路,控制较大的电流,而辅助触点是在控制回路中,以满足各种控制方式的要求。

③灭弧系统:灭弧装置用来保证触点断开电路时,产生的电弧可靠的熄灭,减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧,通常接触器都装有灭弧装置,一般采用半封式纵缝陶土灭弧罩,并配有强磁吹弧回路。

④其它部分:有绝缘外壳、弹簧、短路环、传动机构等。

(2)工作原理:当接触器电磁线圈不通电时,弹簧的反作用力和衔铁芯的自重使主触点保持断开位置。

当电磁线圈通过控制回路接通控制电压(一般为额定电压)时,电磁力克服弹簧的反作用力将衔铁吸向静铁心,带动主触点闭合,接通电路,辅助接点随之动作。

4 交流接触器的选用与运行维护(1)选用:①主回路触点的额定电流应大于或等于被控设备的额定电流,控制电动机的接触器还应考虑电动机的起动电流。

为了防止频繁操作的接触器主触点烧蚀,频繁动作的接触器额定电流可降低使用。

②接触器的电磁线圈额定电压有36V、110V、220V、380V等,电磁线圈允许在额定电压的80%~105%范围内使用。

(2)运行维护:①运行中检查项目:1)通过的负荷电流是否在接触器额定值之内;2)接触器的分合信号指示是否与电路状态相符;3)运行声音是否正常,有无因接触不良而发出放电声;4)电磁线圈有无过热现象,电磁铁的短路环有无异常。

5)灭弧罩有无松动和损伤情况;6)辅助触点有无烧损情况;7)传动部分有无损伤;8)周围运行环境有无不利运行的因素,如振动过大、通风不良、尘埃过多等。

②维护:在电气设备进行维护工作时,应一并对接触器进行维护工作。

1)外部维护:a.清扫外部灰尘;b.检查各紧固件是否松动,特别是导体连接部分,防止接触松动而发热;2)触点系统维护:a.检查动、静触点位置是否对正,三相是否同时闭合,如有问题应调节触点弹簧;b.检查触点磨损程度,磨损深度不得超过1mm,触点有烧损,开焊脱落时,须及时更换;轻微烧损时,一般不影响使用。

清理触点时不允许使用砂纸,应使用整形锉;c.测量相间绝缘电阻,阻值不低于10MΩ;d.检查辅助触点动作是否灵活,触点行程应符合规定值,检查触点有无松动脱落,发现问题时,应及时修理或更换。

3)铁芯部分维护:a.清扫灰尘,特别是运动部件及铁芯吸合接触面间;b.检查铁芯的紧固情况,铁芯松散会引起运行噪音加大;c.铁芯短路环有脱落或断裂要及时修复。

4)电磁线圈维护:a.测量线圈绝缘电阻;b.线圈绝缘物有无变色、老化现象,线圈表面温度不应超过65°C;c.检查线圈引线连接,如有开焊、烧损应及时修复。

5)灭弧罩部分维护:a.检查灭弧罩是否破损;b.灭弧罩位置有无松脱和位置变化;c.清除灭弧罩缝隙内的金属颗粒及杂物。

5 真空交流接触器工作原理真空接触器以真空为灭弧介质,其主触点密封在特制的真空灭弧管内。

当操作线圈通电时,衔铁吸合,在触点弹簧和真空管自闭力的作用下触点闭合;操作线圈断电时,反力弹簧克服真空管自闭力使衔铁释放,触点断开。

接触器分断电流时,触点间隙中会形成由金属蒸交流接触器广泛用作电力的开断和控制电路。

交流接触器利用主接点来开闭电路,用辅助接点来执行控制指令。

主接点一般只有常开接点,而辅助接点常有两对具有常开和常闭功能的接点,小型的接触器也经常作为中间继电器配合主电路使用。

从而起到远程控制或弱电控制强电的功能.交流接触器的接点,由银钨合金制成,具有良好的导电性和耐高温烧蚀性。

交流接触器又分永磁式交流接触器和电磁式交流接触器.交流接触器的动作动力来源于交流电磁铁,电磁铁由两个“山”字形的幼硅钢片叠成,其中一个固定,在上面套上线圈,工作电压有多种供选择。
