阀门的标识和型号的含义资料
阀门型号上每个字母的含义
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。

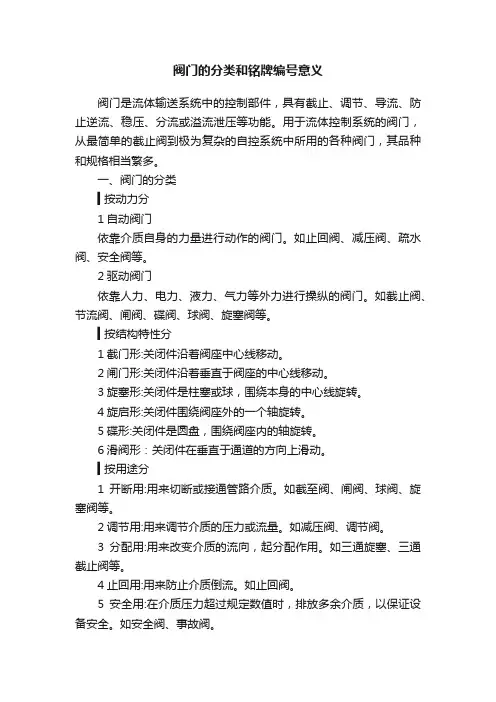

阀门的分类和铭牌编号意义
阀门的分类和铭牌编号意义阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。
用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
一、阀门的分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门。
如止回阀、减压阀、疏水阀、安全阀等。
2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。
如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。
▍按结构特性分1截门形:关闭件沿着阀座中心线移动。
2闸门形:关闭件沿着垂直于阀座的中心线移动。
3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。
4旋启形:关闭件围绕阀座外的一个轴旋转。
5碟形:关闭件是圆盘，围绕阀座内的轴旋转。
6滑阀形：关闭件在垂直于通道的方向上滑动。
▍按用途分1开断用:用来切断或接通管路介质。
如截至阀、闸阀、球阀、旋塞阀等。
2调节用:用来调节介质的压力或流量。
如减压阀、调节阀。
3分配用:用来改变介质的流向，起分配作用。
如三通旋塞、三通截止阀等。
4止回用:用来防止介质倒流。
如止回阀。
5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。
如安全阀、事故阀。
6阻气排水用:留存气体，排除凝结水。
如疏水阀。
▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。
2电动阀门:借助电力来操纵的阀门。
3气动阀门:借助压缩空气来操纵的阀门。
4液动阀门:借助水、油等液体，传递外力来操纵的阀门。
▍ 按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。
2低压阀:公称压力小于16公斤/厘米2的阀门。
3中压阀:公称压力25－64公斤/厘米2的阀门。
4高压阀:公称压力100－800公斤/厘米2的阀门。
5超高压:公称压力达到或大于1000公斤/厘米2的阀门。
▍ 按介质温度分1普通阀门:适用于介质工作温度－40至450℃的阀门。
2高温阀门:适用于介质工作温度450至600℃的阀门。

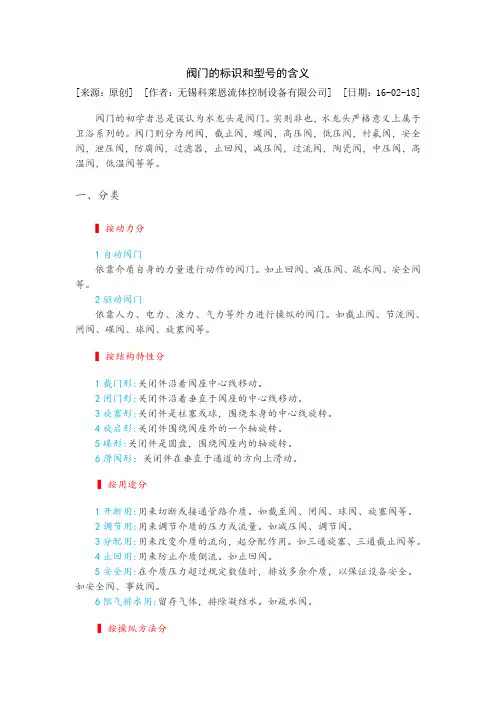

阀门的标识和型号的含义讲解
阀门的标识和型号的含义[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18]阀门的初学者总是误认为水龙头是阀门。
实则非也，水龙头严格意义上属于卫浴系列的。
阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。
一、分类▍按动力分1自动阀门依靠介质自身的力量进行动作的阀门。
如止回阀、减压阀、疏水阀、安全阀等。
2驱动阀门依靠人力、电力、液力、气力等外力进行操纵的阀门。
如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。
▍按结构特性分1截门形:关闭件沿着阀座中心线移动。
2闸门形:关闭件沿着垂直于阀座的中心线移动。
3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。
4旋启形:关闭件围绕阀座外的一个轴旋转。
5碟形:关闭件是圆盘，围绕阀座内的轴旋转。
6滑阀形：关闭件在垂直于通道的方向上滑动。
▍按用途分1开断用:用来切断或接通管路介质。
如截至阀、闸阀、球阀、旋塞阀等。
2调节用:用来调节介质的压力或流量。
如减压阀、调节阀。
3分配用:用来改变介质的流向，起分配作用。
如三通旋塞、三通截止阀等。
4止回用:用来防止介质倒流。
如止回阀。
5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。
如安全阀、事故阀。
6阻气排水用:留存气体，排除凝结水。
如疏水阀。
▍按操纵方法分1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。
2电动阀门:借助电力来操纵的阀门。
3气动阀门:借助压缩空气来操纵的阀门。
4液动阀门:借助水、油等液体，传递外力来操纵的阀门。
▍按压力分1真空阀:绝对压力小于1公斤/厘米2的阀门。
2低压阀:公称压力小于16公斤/厘米2的阀门。
3中压阀:公称压力25－64公斤/厘米2的阀门。
4高压阀:公称压力100－800公斤/厘米2的阀门。
5超高压:公称压力达到或大于1000公斤/厘米2的阀门。
阀门型号表示的含义
阀门型号表示的含义
阀门的型号是由阀门类型，阀门驱动方式，阀门连接方式，阀门结构形式，密封材料，阀体材料代号来表示。
1、阀门类型代号为Z-闸阀,P-排污阀，Q-球阀，D-蝶阀，J-截止阀等；
2、阀门的驱动方式代号由字母表示，常见的有2-电液动，9-电动，6-气动，5-锥齿轮传动，3-涡轮蜗杆；手动不需要写出来
3、阀门的连接形式代号用字母表示，1-内螺纹，2-外螺纹，4-法兰式，6-焊接时，7-对夹式，9-卡箍，0-卡套；
4、阀门结构形式代号，举例闸阀：0-弹性闸板，1-明杆楔式单闸板，2-明杆楔式双闸板，3-明杆平行式单闸板，4-明杆平行式双闸板，5-暗杆楔式单闸板，6-暗杆楔式双闸板，7-暗杆平行单闸板，9-暗杆平行双闸板；
5、密封材料或衬里材料分别用R-奥氏体不锈钢，T-铜合金，X-橡胶，S-塑料，N-尼龙塑料，F-氟塑料，H-Cr系不锈钢，Y-硬质合金，J-衬胶，M-蒙乃尔合金；
6、阀体材料代号Z-灰铸铁，K-可锻铸铁，Q-球墨铸铁，T-铜及合金，C-碳钢，P-铬镍系不锈钢，R-铬镍钼系不锈钢，V-铬钼钒钢。
举例：对于电动、法兰连接、明杆楔式双闸板，密封面材料由阀体直接加工而成，公称压力PN0.1MPa阀体材料为灰铸铁的闸阀：Z942W-1电动楔式双闸板闸阀。
阀门型号及含义说明
阀门型号及含义说明之勘阻及广创作一、通用阀门：所有阀门型号都有下面七个单位组成：1 2 3 4 5—— 6 7通常应暗示阀门类型、驱动方式、连接形式、结构特点、密封面资料、公称压力、阀体资料等.以下图为例：1、阀门类型代号：即：Z 闸阀 J截止阀 L节流阀 H止回阀和底阀 Q球阀 X旋塞阀D蝶阀 A平安阀 S蒸汽疏水阀 Y减压阀G隔膜阀注明：当阀门还具有其它功能作用或带有其它特异结构时, 在阀门类型代号前再加注一个汉语拼音字母（1）阀门类型代号前加“D”为高温阀门（低于－40℃）；代号前加“B”为保温的阀门（带加热套）；防火型 F；缓闭型 H.（2）截止阀类型代号前加“W”, 暗示波纹管密封阀门.（3）闸阀类型代号前加“P”暗示用于排渣系统阀门, 加“X”或“K”为排渣用泥浆阀.（4）在地下水用闸阀类型代号前加“S”暗示竖式装置, 加“W”暗示卧式装置.（5）在地下水用闸阀类型代号前加“D1”、“D2”暗示短系列,加“Q”暗示球蝶阀, 加“S”暗示用于地下管网蝶阀.2、传动方式代号：即：0电磁动 1电磁液动 2电液动 3蜗轮（蜗杆） 4正齿轮 5锥齿轮 6气动 7液动 8气液动 9电动若为手动则省略注明：对齿轮、手柄、扳手等直接传动或自动阀门（平安阀、减压阀、疏水阀、手轮直接连接阀杆把持结构形式的阀门）本代号省略, 不暗示；对气动或液念头构把持的阀门, 常开式用6K、7K暗示, 常闭式用6B、7B暗示, 气动带手动用6S暗示.防爆电动装置的阀门用9B暗示, 户外耐热式用9R暗示.3、连接方式代号：即：1内螺纹 2外螺纹 4法兰式 6焊接式 7对夹式 8卡箍 9卡套4、结构形式代号阀门结构形式用1位阿拉伯数字暗示, 如下：（一）闸阀结构形式代号：即：0楔式弹性闸板 1楔式单闸板 2楔式双闸板3平行式单闸板 4平行式双闸板（二）截止阀、截流阀结构形式代号：即：1直通式 4角式 5直流式（三）止回阀结构形式代号：即：1直通式 2升降立式 3升降角式6旋启单瓣式（四）平安阀结构形式代号：（五）调节阀结构形式代号：（六）球阀结构形式代号：即：1浮球直通式 7固定直通式（七）给水分配阀、减压阀、旋塞阀、蝶阀、输水阀、隔膜阀结构形式代号：注明：结构形式如为杠杆式平安阀, 在结构形式代号前加“G”, 1代表单杆微启, 2代表单杆全启, 3代表双杆微启, 4代表双杆全启.5、密封面材质代号：（用汉语拼音字母暗示）注：当阀座与阀瓣材质分歧时, 用底硬度资料代号暗示（隔膜阀除外）即：H合金钢 Y硬质合金 F氟塑料 T铜合金 P渗硼钢 X 橡胶 N尼龙塑料 B锡基轴承合金（巴氏合金） Q衬铅J衬胶 C、P 陶瓷、渗硼钢 W本体材质( 碳化钨硬质合金 )6、公称压力代号：公称压力数值用阿拉伯数字直接暗示, 并用短线与前五个单位分开.公称压力数值是MPa的10倍, 如：16则代表1.6MPa.①当介质最高温度小于450℃时, 直接标注公称压力.②当介质最高温度年夜于450 ℃时, 需标注工作温度和工作压力.③工作压力用“P”做标识表记标帜, 在“P”右下角附加工作温度数字, 该数值是介质最高温度数值除以10所得的整数. 7、阀体资料代号：阀体资料代号用汉语拼音字母暗示.PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号.即：T铜及铜合金 C碳素钢 P 188系不绣钢 H Cr13系不锈钢 Q球墨铸铁 Z灰铸铁 K可断铸铁 L铝合金示例：（DN暗示口颈）Z41Y16C DN400 闸阀, 手动, 法兰连接, 平行式双闸板, 硬质合金密封面, 公称压力16公斤, 阀体材质为铸钢口径400J11T16K DN40 截止阀, 手动, 内螺纹连接, 直通式, 铜合金密封面, 公称压力16公斤, 阀体材质为可锻铸铁口径40H41W10T DN150 止回阀, 手动, 法兰连接, 全（密封面与阀体都为铜）, 公称压力10公斤, 口径150D941X—16C DN450 软密封蝶阀, 电动, 法兰连接, 直通式, 橡胶密封面, 公称压力为16公斤, 阀体材质为铸钢, 口径450二、双偏心半球阀类型暗示方法：阀门型号都有下面七个单位组成：1 2 3 4 5 6 71、BQ双偏心半球阀2、传动方式代号：3蜗轮 5伞齿轮 6气动 9电动3、连接方式代号：4法兰式 6焊接式4、结构形式代号1直通式 5直流式 7管线直通式（通径）5、密封面材质代号W不锈钢适应介质水、蒸汽、污水、纸浆.M合金适应介质溶液及浆液.67暗示内容同上.6、示例BQ341M2—16C DN200 双偏心半球阀蜗轮传动, 法兰连接, 直通式, 耐磨合金密封面, 公称压力16公斤, 阀体材质铸钢, 口径200三、料浆阀：1、SJS :Y型料浆阀(50kg以下可缩写为JS)2、口径DN200（包括DN200）及以下一般为手动.（例如：SJS45Y16C DN150；SJS45Y16C DN200）；口径200以上的为齿轮传动（例如：SJS545Y16C DN250）.角式放料阀、放料阀、管接放料阀及特种长筒放料阀与以上要求相同.3、碳钢C 不锈钢P .4、类型暗示方法：有下面七个单位组成：1 2 3 4 5 6 7类型代号：FS角阀 FSb平板式放料角阀 FB:阀杆向下加长角阀TY：阀杆向上加长角阀234567暗示内容同上.5、示例SJS545Y—16C DN300 Y型料浆阀蜗轮传动, 法兰连接, 直流式, 硬质合金密封面, 公称压力16公斤, 阀体材质碳钢, 口径300FSb44Y—16C DN100 平板式放料角阀, 手动, 法兰连接, 角式, 硬质合金密封面, 公称压力16公斤, 阀体材质铸钢, 口径100FSb544Y—16C DN350 平板式放料角阀, 齿轮传动, 法兰连接, 角式, 硬质合金密封面, 公称压力16公斤, 阀体材质铸钢, 口径350。
轻轻松松读懂阀门全型号
轻轻松松读懂阀门全型号1表示阀门的类型代号各代号代表的阀门类型：Z：闸阀J：截止阀L：节流阀H：止回阀和底阀Q：球阀X：旋塞阀D：蝶阀A：安全阀S：蒸汽疏水阀Y：减压阀G：隔膜阀2表示阀门的传动方式各代号代表阀门传动方式类型：0：电磁动1：电磁-液动2：电-液动3：蜗轮（蜗杆）4：正齿轮5：锥齿轮6：气动7：液动8：气-液动9：电动*若为手动则省略3表示阀门连接方式各代号代表阀门连接方式类型：1：内螺纹2：外螺纹4：法兰式6：焊接式7：对夹式8：卡箍9：卡套4表示阀门结构形式各代号代表阀门的结构形式：闸阀：0：楔式弹性闸板1：楔式单闸板2：楔式双闸板3：平行式单闸板4：平行式双闸板截止阀：1：直通式4：角式5：直流式止回阀：1：直通式2：升降立式3：旋启单瓣式6：旋启单瓣式球阀：1：浮球直通式7：固定直通式5表示阀门密封面材质各代号代表阀门的密封面材质：H：合金钢Y：硬质合金F：氟塑料T：铜合金P：渗硼钢X：橡胶N：尼龙塑料B：锡基轴承合金（巴氏合金）Q：衬铅J：衬胶C、P：陶瓷、渗硼钢W：本体材质( 碳化钨硬质合金 )6表示阀门公称压力代表阀门的公称压力，用阿拉伯数字表示，其数值是以兆帕为单位的10倍。
如：16则代表1.6MPa7表示阀体的材料代号各代号代表阀体的材料：T：铜及铜合金C：碳素钢P：18-8系不绣钢H：Cr13系不锈钢Q：球墨铸铁Z：灰铸铁K：可断铸铁L：铝合金*PN≤1.6MPa的铸铁和PN≥2.5MPa的碳素钢阀体省略本代号。
各代号代表阀门传动方式类型：0：电磁动1：电磁-液动2：电-液动3：蜗轮（蜗杆）4：正齿轮5：锥齿轮6：气动7：液动8：气-液动9：电动*若为手动则省略3表示阀门连接方式各代号代表阀门连接方式类型：4：法兰式6：焊接式4表示阀门结构形式各代号代表阀门的结构形式：1：直通式5：直流式7：管线直通式（通径）5表示阀门密封面材质各代号代表阀门的密封面材质：W：不锈钢适应介质水、蒸汽、污水、纸浆M：合金适应介质溶液及浆液6表示阀门公称压力代表阀门的公称压力，用阿拉伯数字表示，其数值是以兆帕为单位的10倍。
阀门标识大全及表示方法
阀门标识大全及表示方法阀门标识识别是指通过阀门型号组合排列形式来标识和识别阀门的各种参数。
阀门型号包括口径、阀门类型、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
其中，类型代号用汉语拼音字母表示，如闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀等。
各类阀门型号含义如下：闸阀(Z)：0表示电磁动，1表示内螺纹，2表示外螺纹，或衬里（见下表：阀门结构形式）。
截止阀(J)：1表示电磁或液动。
节流阀(L)：2表示电一液动，3表示法兰（用于双弹簧安全阀）。
球阀(Q)：3表示蜗轮阀，4表示法兰。
蝶阀(D)：4表示正齿轮转动，5表示伞齿轮转动，6表示焊接，7表示对夹，8表示卡箍，9表示卡套阀。
隔膜阀(G)：5表示法兰（用于杠杆式、安全门、单弹簧安全门）。
安全阀(A)：6表示气动，7表示液动，8表示气一液动，9表示电动。
减压阀(Y)：XXX表示。
疏水阀(S)：XXX表示。
阀门型号中的各个参数都有其特定的代号，如汉语拼音、数字、字母等，用于表示口径、传动方式、连接形式、结构形式、阀座密封面或衬里材料、公称压力和阀体材料等。
例如，阀门型号中的汉语拼音字母代号表示阀门类型，数字表示公称压力，字母表示传动方式等。
阀门型号中的阀座密封面或衬里材料也有其特定的代号，如T表示铜合金，H表示合金钢，B表示锡基轴，Y表示硬质合金，X表示橡胶，XXX表示硬橡胶，SA表示聚四氟乙烯，SB表示聚三氟乙烯，SC表示聚氟乙烯，SD表示酚醛塑料，SN表示尼龙，F表示氟塑料，P表示皮革（渗硼钢），S表示塑料，D表示渗氮钢，XXX表示衬胶，TC表示搪磁，CS表示衬塑料，CQ表示衬铅，W表示密封圈由阀体加工。
阀门型号中的公称压力数值用kg/m2表示，阀体材料代号用汉语拼音字母和数字表示，如Z表示灰铸件，X表示可锻铸铁，Q表示球墨铸铁，T表示铜合金，B表示铅合金，II表示铬钼合金钢，L表示铬合金，P表示铬镍钛钢，V（II）表示铬钼钒合金钢，R表示铬镍钼钛钢，C表示碳钢（一般不表示），G表示硅铁。
阀门型号上每个字母的含义
阀门型号上每个字母的含义-lk一、阀门的型号阀门的型号是用来表示阀类、驱动及连接形式、密封圈材料和公称压力等要素的。
由于阀门种类繁杂，为了制造和使用方便，国家对阀门产品型号的编制方法做了统一规定。
阀门产品的型号是由七个单元组成，用来表明阀门类别、驱动种类、连接和结构形式、密封面或衬里材料、公称压力及阀体材料。
阀门型号的组成由七个单元顺序组成（见下表）1．阀门的类型代号表1—1阀门类型代号阀门类型代号阀门类型代号闸阀Z 球阀Q 疏水阀S截止阀J 旋塞阀X 安全阀 A 节流阀L 液面指示器M 减压阀Y 隔膜阀G 止回阀H柱塞阀U 碟阀 D2．传动方式代号用阿拉伯数字表示，按表1—2的规定表1—2传动方式代号传动方式代号电磁阀电磁—液动电—液动蜗轮正齿轮01234伞齿轮气动液动气—液动电动56789注：①手轮、手柄和扳手传动以及安全阀、减压阀、疏水阀省略本代号。
②对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示。
防爆电动用“9B”表示。
3．连接形式代号用阿拉伯数字表示，按表1—3的规定表 1—3连 节 形 式 代 号 连 节 形 式 代 号 内 螺 纹 外 螺 纹 法 兰 焊 接1 2 4 6对 夹 卡 箍 卡 套7 8 9注：焊接包括对焊和承插焊4．结构形式代号用阿拉伯数字表示1—4~13 表 1—4闸 阀 结 构 形 式 代 号 弹 性 闸 板 0 单 闸 板 1楔 式 双 闸 板 2 单 闸 板 3明 杆平 行 式双 闸 板 4 单 闸 板 5 暗 杆 楔 式刚 性双 闸 板6表 1—5截 止 阀 和 节 流 阀 结 构 形 式 代 号 直 通 式 1 角 式 4 直 流 式5 直 通 式6 平 衡角 式7表 1—6球 阀 结 构 形 式 代 号 直 通 式 1 L 形 4浮 动 T 形三 通 式5 固 定直 通 式7表 1—7蝶 阀 结 构 形 式代 号杠 杆 式 垂 直 板 式 斜 板 式0 1 3表 1—8隔 膜 阀 结 构 形 式代 号 屋 脊 式 1截 止 式 闸 板 式3 7表 1—9旋 塞 阀 结 构 形 式 代 号 直 通 式 3 T 形 三 通 式 4填 料 四 通 式 5 直 通 式 7 油 封T 形 三 通 式8表 1—10止 回 阀 和 底 阀 结 构 形 式 代 号 直 通 式 1 升 降 立 式 2 单 瓣 式 4 多 瓣 式 5旋 启双 瓣 式6表 1—11安 全 阀 结 构 形 式 代 号 带 散 热 片 全 启 式0 12封 闭全 启 式 4 双弹簧微启式 3 微 启 式 7 全 启 式 8带 板 手微 启 式5弹 簧不 封 闭带控制机构全 启 式6 脉 冲 式9注：杠杆式安全阀在类型代号前加“G ”汉语拼音字母。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阀门的标识和型号的含义
[来源：原创] [作者：无锡科莱恩流体控制设备有限公司] [日期：16-02-18]
阀门的初学者总是误认为水龙头是阀门。
实则非也，水龙头严格意义上属于卫浴系列的。
阀门则分为闸阀，截止阀，蝶阀，高压阀，低压阀，衬氟阀，安全阀，泄压阀，防腐阀，过滤器，止回阀，减压阀，过流阀，陶瓷阀，中压阀，高温阀，低温阀等等。
一、分类
▍按动力分
1自动阀门
依靠介质自身的力量进行动作的阀门。
如止回阀、减压阀、疏水阀、安全阀等。
2驱动阀门
依靠人力、电力、液力、气力等外力进行操纵的阀门。
如截止阀、节流阀、闸阀、碟阀、球阀、旋塞阀等。
▍按结构特性分
1截门形:关闭件沿着阀座中心线移动。
2闸门形:关闭件沿着垂直于阀座的中心线移动。
3旋塞形:关闭件是柱塞或球，围绕本身的中心线旋转。
4旋启形:关闭件围绕阀座外的一个轴旋转。
5碟形:关闭件是圆盘，围绕阀座内的轴旋转。
6滑阀形：关闭件在垂直于通道的方向上滑动。
▍按用途分
1开断用:用来切断或接通管路介质。
如截至阀、闸阀、球阀、旋塞阀等。
2调节用:用来调节介质的压力或流量。
如减压阀、调节阀。
3分配用:用来改变介质的流向，起分配作用。
如三通旋塞、三通截止阀等。
4止回用:用来防止介质倒流。
如止回阀。
5安全用:在介质压力超过规定数值时，排放多余介质，以保证设备安全。
如安全阀、事故阀。
6阻气排水用:留存气体，排除凝结水。
如疏水阀。
▍按操纵方法分
1手动阀门:借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。
2电动阀门:借助电力来操纵的阀门。
3气动阀门:借助压缩空气来操纵的阀门。
4液动阀门:借助水、油等液体，传递外力来操纵的阀门。
▍按压力分
1真空阀:绝对压力小于1公斤/厘米2的阀门。
2低压阀:公称压力小于16公斤/厘米2的阀门。
3中压阀:公称压力25－64公斤/厘米2的阀门。
4高压阀:公称压力100－800公斤/厘米2的阀门。
5超高压:公称压力达到或大于1000公斤/厘米2的阀门。
▍按介质温度分
1普通阀门:适用于介质工作温度－40至450℃的阀门。
2高温阀门:适用于介质工作温度450至600℃的阀门。
3耐热阀门:适用于介质工作温度600℃以上的阀门。
4低温阀门:适用于介质工作温度－40至－70℃的阀门。
5深冷阀门:适用于介质工作温度－70至－196℃的阀门。
6超低温阀门:适用于介质工作温度－196℃以下的阀门。
▍按公称通径分
1小口径阀门:公称通径小于40毫米的阀门。
2中口径阀门:公称通径50至300毫米的阀门。
3大口径阀门:公称通径350至1200毫米的阀门。
4特大口径阀门:公称通径大于1400毫米的阀门。
以上分类不是绝对的，还可以从其他角度进行分类，但掌握了这些基本分类，对我们了解品类繁多的阀门有很大好处。
二、型号
从上面分类中可以看出，阀门的品种是繁多的；如此繁多的品类，必须有一个统一的型号编制方法，才能让使用者一看铭牌便知道某一种阀门的结构、材料和特性。
按照《阀门型号编制方法》规定，阀门型号分七个单元：
在五、六单元之间，用一横杠连接。
第一单元是类型代号，用汉语拼音字母表示：
对于低于零下40℃的低温阀、带加热夹套的保温阀和带波纹管（代替填料函）的阀门，在类型代号前，分别加上汉语拼音字母“D”、“B”和“W”。
第二单元是传动方式代号，用阿拉伯数字表示
第四单元是结构型号代号，用阿拉伯数字表示：
杠杆式安全阀，在类型代号前加G字（汉语拼音字母），数字代号，新标准未作规定。
旧标准以1代表单杆微启式，2代表单杆全启式，3代表双杆微启式，4代表双杆全启式，6代表脉冲式。
第五单元是阀座密封面或衬里材料代号，用汉语拼音字母表示：
但公称压力kg/cm2的灰铸铁阀体和kg/cm2的碳钢阀体，本代号可省略。
三、标识阀门标识作用:
阀门的识别对在缺少阀门图纸资料，丢失了铭牌和阀门零件不齐全的情况下，正确地使用阀门，焊补阀件，修复阀件和更换阀件具有重要意义。
现将阀门的标识、材质鉴别和阀门的识別分述如下：
利用“阀门的站础知识”中学到知识，根据阀门上的铭牌和标志以及阀门上的涂漆颜色.就可以直接识别阀门的类别、结构形式、材料、公称通径、公称压力（或工作压力）、适应介质、温度及关闭方向等。
1.铭牌固定在阀体或手轮上。
铭牌的数据比较全，反映了阀门基本特性。
根据铭牌上的生产厂，向生井厂索取该阀易损怦图纸和资料，根据出厂日期参考修理的内容。
根据铭牌上提供的使用条件，确定更换垫片、盘根的材料和形式以及确定更换其他阀件的材料
2.标志是用铸造，打印等方法在阀体上标示阀门公称压力、工作压力、公称口径和介质流向的。
阀门上还有一种标志——开度指示器，它有开启的标尺刻度线或表示开闭的箭头等。
节流阀、暗杆闸阀上端安装有开度指示器，在手轮上标有箭头指向表示
阀门上的含义举例：
▍阀门上DN的含义
DN是指阀门的公称通径，一般后面会加一个数字，如公称通径250mm，应标志为DN250。
这个数字与端部的连接件的孔径或外径（单位为mm）等特征尺寸直接相关。
在通常情况下，阀门的通道直径与公称尺寸是一样的，但当阀体采用管焊结构或者与之相连接的管道为用标准钢管法兰连接的情况下，阀门的实际通道直径并不等于公称尺寸DN的数值。
▍阀门上WCB的含义
WCB在阀门上写是表示阀体材料，阀门别的部件可能是别的材料。
WCB指的是ASTM A216中的WCB级别，是碳素钢铸件（ W—可焊接的：welding 的第一个字母，表示材料的焊接性能良好；C—铸钢：cast steel的第一个字母；B—钢材的机械性能为B级）合起来就是：机械性能为B级的可焊铸钢件。
是普通的碳钢，相当于25或35碳钢。
▍阀门上的PN的含义
PN是指阀门的公称压力，其后紧跟的整数数字组成。
在我国，涉及公称压力时，为了明确起见，通常给出计量单位，以“MPa”表示。
例如PN100表示公称压力为10Mpa，也就是100Kgf/cm2。
有时候也将公称压力标注在下图位置
▍阀门的标识要点：
1.除另有说明外，美标的阀门按API600。
API6D或MSS SP-25，国标的阀门按G/T 12220标准具有永久性的标识，标识上应包括铸造熔炼的炉号或制造厂的铸造标记。
2.标牌上应牢固地固定在阀门的明显部位，其内容必须整齐、正确、并应符合GB/T 13306的规定，其材料应用不锈钢、铜合金及铝合金制造生产。
3.只有在阀体上施加所要求的标记不可行时，可将标记施加在铭牌上，然而，表示阀门的流动方向的标注必须标记在阀体上，这一点无论是什么标准的阀门都是一样。
4.用于色标和标记的涂料不得含有任何有害金属或金属盐，比如锌、铅、硫、铜、锡、氯化物等等在热态时候可引起腐蚀的物质，且涂料应能抗盐水，热带环境或类似情况的腐蚀。
5.对难以标记的小尺寸物件，应用不锈钢丝栓不锈钢标牌的方法来标注
6.关于铭牌上刻印的标志，一般为型号、材质、压力、标准、适用温度、使用介质、生产日期，都是不可缺少的。
以方便检修更换时采购。
▍标识的标记方法
1.阀体采用铸造或压铸方法成形的，其标志与阀体同时铸造或压铸在阀体上。
2.当阀体外形由模锻方法成形的，其标志除与阀体同时模锻或压铸成形外，也可采用压印的方法标志在阀体上。
当阀体外形采用锻件加工，钢管或钢板卷制焊接成形的，其标志除采用压印的方法形成外，也可采用其他不影响阀体性能的其他方法。
▍标识的标记式样
公称尺寸数值标注，压力代号或工作压力代号，流向标志，公称尺寸数值标注的压力代号上方。
▍标识的标记位置
1.标志的内容，一般标注在阀体容易观看的部位。
标记应尽可能标注在阀体垂直中心线的中控位置。
2.当标志内容在阀体的一个面上标注位置不够时，可标注在阀体中控位置的另一个面上。
3.标志应明显，清晰，排列整齐。
▍标识标记尺寸
1.铸造标志标记尺寸，字体及箭头的排布，字体及箭头的尺寸来排，并应制成凸出的剖面。
2.压印标志尺寸，箭头尺寸由设计图样规定。
3.每一个产品标志的字体号，亦可根据具体产品外形大小由设计图样规定。
▍标牌的认识
标牌通常固定在阀体，法兰或者手轮上，标牌的数据比较全，反映了阀门基本特性。
各种不同的阀门，标牌给出的内容也不同。
▍阀门的涂漆
1.铸铁，碳素钢，合金钢材料的阀门，外表面应涂漆出厂，阀门内外表面可使用满足的喷塑工艺代替。
2.涂漆层应耐久，美观，并保证标志明显清晰。
使用能满足使用温度，无毒，无污染的漆。
3.手轮零件的涂漆层按合同规定或企业标准。
4.铜合金材质阀门的承压壳体表面不涂漆。
5.耐酸钢，不锈钢材质阀门承压壳体表面不涂漆，如果合同规定要求涂漆，按照合同要求涂漆。
6.阀门驱动装置的涂漆：手动齿轮传动机构，其表面的涂漆颜色，阀门驱动装置（气动，电动，液动）涂漆的颜色一般按企业标准的规定，当用户订货合同有要求时，按用户指定的颜色。
