电流和电路知识点总结
电学 知识点总结

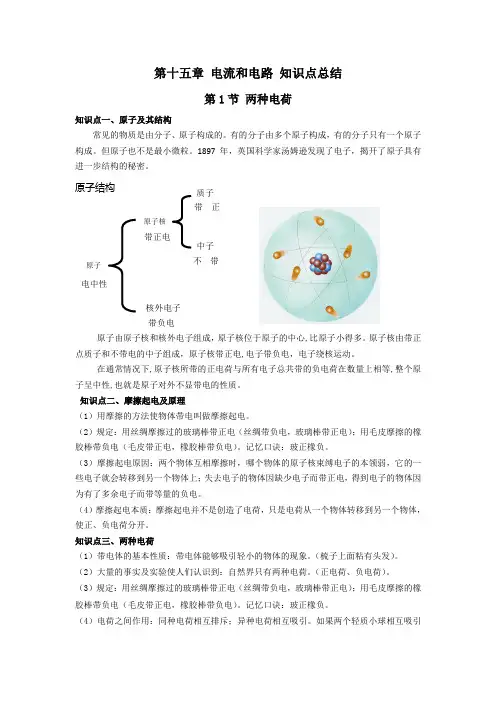

第十五章 电流和电路 知识点总结第1节 两种电荷知识点一、原子及其结构常见的物质是由分子、原子构成的。
有的分子由多个原子构成，有的分子只有一个原子构成。
但原子也不是最小微粒。
1897年，英国科学家汤姆逊发现了电子，揭开了原子具有进一步结构的秘密。
原子结构原子由原子核和核外电子组成，原子核位于原子的中心,比原子小得多。
原子核由带正点质子和不带电的中子组成，原子核带正电,电子带负电，电子绕核运动。
在通常情况下,原子核所带的正电荷与所有电子总共带的负电荷在数量上相等,整个原子呈中性,也就是原子对外不显带电的性质。
知识点二、摩擦起电及原理（1）用摩擦的方法使物体带电叫做摩擦起电。
（2）规定：用丝绸摩擦过的玻璃棒带正电（丝绸带负电，玻璃棒带正电）；用毛皮摩擦的橡胶棒带负电（毛皮带正电，橡胶棒带负电）。
记忆口诀：玻正橡负。
（3）摩擦起电原因：两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上；失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电。
（4）摩擦起电本质：摩擦起电并不是创造了电荷，只是电荷从一个物体转移到另一个物体，使正、负电荷分开。
知识点三、两种电荷（1）带电体的基本性质：带电体能够吸引轻小的物体的现象。
（梳子上面粘有头发）。
（2）大量的事实及实验使人们认识到：自然界只有两种电荷。
（正电荷、负电荷）。
（3）规定：用丝绸摩擦过的玻璃棒带正电（丝绸带负电，玻璃棒带正电）；用毛皮摩擦的橡胶棒带负电（毛皮带正电，橡胶棒带负电）。
记忆口诀：玻正橡负。
（4）电荷之间作用：同种电荷相互排斥；异种电荷相互吸引。
如果两个轻质小球相互吸引带负电 核外电子带正电原子核中子 电中性原子不带带正质子有可能两个小球带异种电荷，也有可能一个带电一个不带电。
但是两个轻质小球相互排斥，那么一定带异种电荷。
（5）电量：物体带电荷的多少叫电量。
用符号Q 表示，电量的单位是库仑，简称库，符号是C 。
电流与电路知识点
第一节两种电荷知识点一：两种电荷1、带电体的性质：物体有了吸引轻小物体的性质；利用这个性质可以用来检验物体是否带了电。
2、摩擦起电：用摩擦的方法使物体带电叫摩擦起电。
3、正电荷：用丝绸摩擦过的玻璃棒所带的电荷，正电荷用“+”号表示。
负电荷：用毛皮摩擦过的橡胶棒所带的电荷，负电荷用“—”号表示。
自然界中只有两种电荷：正电荷跟负电荷。
4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
相吸有两种情况:(1)带异种电荷（2）一个带电，另一个不带电。
5、电荷量（Q）：电荷的多少叫电荷量，简称电荷。
单位：库仑，简称库，符号C 。
6、验电器⑴用途：检验物体是否带电。
⑵构造：金属球、金属杆、金属箔⑶用法：在验电器不带电的情况下，把要检验的物体接触验电器的金属球，如果两金属箔片张开，就说明物体带电，否则不带电。
⑷原理：利用接触起电的方法，使验电器两金属箔带上同种的电荷相互排斥而张开，带电体所带的电越多，验电器金属箔张开的角度就越大。
【例1】把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（）A.一定不带电B.一定带负电C.一定带正电D.可能不带电【例2】有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带_______电，B与c一定能相互_______。
知识点二：原子及结构1、原子及结构：是由位于中心的带正电的原子核和核外带负电的电子组成。
在通常情况下，原子核所带的正电荷与核外电子所带电荷在数量上相等，原子整体不显电性。
2、摩擦起电的原因：摩擦起电并不是创造了电荷，而是电荷从一个物体转移到另一个物体，使正负电荷分开。
失去电子的带正电。
得到电子的带负电。
3、最小的电荷叫元电荷(一个电子所带的电荷)用e表示；e=1.60×10-19C；【例1】被丝绸摩擦过的玻璃棒带上正电荷，这是因为（）A．有电子发生了转移B．有原子核发生了转移C．摩擦创造了正电荷D．摩擦创造了负电荷2【例2】用塑料梳子在干燥的头发上梳几下，梳子上会带电，经检验梳子带的是负电荷。
电流和电路知识点总结
电流和电路知识点总结电流和电路知识点总结电荷1.带了电(荷)：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指碎纸屑、头发、通草球、灰尘、轻质球等。
2.使物体带电的方法：①摩擦起电定义：用摩擦的方法使物体带电。
原因：不同物质原子核束缚电子的本领不同。
实质：电荷从一个物体转移到另一个物体使正负电荷分开。
能的转化：机械能→电能。
②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3.两种电荷：正电荷：规定：用丝绸摩擦过的玻璃棒所带的电。
实质：物质中的原子失去了电子负电荷：规定：毛皮摩擦过的橡胶棒所带的电。
实质：物质中的原子得到了多余的电子。
4.电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5.验电器：构造：金属球、金属杆、金属箔作用：检验物体是否带电。
原理：同种电荷相互排斥的原理。
6.电荷量：定义：电荷的多少叫电量。
单位：库仑(C)元电荷e7.中和：放在一起的等量异种电荷完全抵消的现象。
扩展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
电流1.形成：电荷的定向移动形成电流。
注：该处电荷是自由电荷。
对金属来讲是自由电子定向移动形成电流;对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。
2.方向的规定：把正电荷移动的方向规定为电流的方向。
注：在电源外部，电流的方向从电源的正极到负极。
电流的方向与自由电子定向移动的方向相反3.获得持续电流的条件：电路中有电源电路为通路4.电流的三种效应。
九年级上册物理第十一章电路和电流第二节电流和电路知识点
九年级上册物理第十一章电路和电流第二节电流和电路
知识点
电路和电流是九年级物理第十一章的重要知识点，其中涉及电流的形成、电流的方向、电路的构成以及电路的三种状态等。
以下是这一节的主要知识点：
1. 电流的形成：电荷在导体中定向移动形成电流。
电流的方向与正电荷移动的方向相同，与负电荷、电子的移动方向相反。
在电源外部，电流的方向是从电源的正极流向负极；在电源内部，电流的方向是从电源的负极流向正极。
2. 电路的构成：一个完整的电路由电源、开关、用电器和导线构成。
电源能够提供电能；开关控制电路的通断；用电器消耗电能，将电能转化为其他形式能；导线传导电流，输送电能。
3. 电路的三种状态：通路、开路（断路）和短路。
通路是指接通的电路，此时电路中有电流通过，电路是闭合的；开路（断路）是指断开的电路，此时电路不闭合，电路中无电流；短路是指不经过用电器而直接用导线把电源正、负极连在一起的情况，此时电路中会有很大的电流，可能烧坏电源或引起火灾。
4. 串联和并联：串联是把电路元件逐个顺次连接，首尾相连的电路；并联是把电路元件并列连接的电路。
串联电路中电流只有一条路径，无干路和支路之分；并联电路中电流有两条及以上的路径，有分支点和汇合点，即有干路
和支路之分。
在串联电路中，开关控制所有用电器，各用电器相互影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器。
以上是关于九年级物理第十一章第二节电流和电路的知识点总结，供您参考。
如需更详细的信息，建议查阅教材或相关学习资料。
八年级物理上册《电流和电路》知识点归纳
八年级物理上册《电流和电路》知识点归纳1. 电流和电路的基本概念•电流的定义：电荷在单位时间内通过导体某一截面的数量。
•电路的定义：由导体、电源和接线等元件组成，能使电流沿特定路径流动的装置。
2. 电流的特性•电流的方向：电流的方向由正电荷的运动方向决定，与电子的运动方向相反。
•电流的大小：电流的大小与通过导体的电荷数量和时间的多少有关。
3. 电阻和导体•电阻的定义：导体阻碍电流流动的能力。
•导体的特点：低电阻、易导电，如金属等。
•非导体的特点：高电阻、不易导电，如塑料、橡胶等。
4. 奥姆定律•奥姆定律的表述：电流与电阻之间的关系可以用公式 I = U/R 表示，其中 I表示电流强度，U 表示电压，R 表示电阻。
•电流强度的影响因素：电压的大小和电阻的大小。
5. 串联和并联电路•串联电路的特点：电流只有一条路径可以流动，在各元件中电流强度相等，电压之和等于总电压。
•并联电路的特点：电流有多条路径可以流动，在各元件中电流强度不等，总电流等于各个元件电流之和。
6. 电功率和功率公式•电功率的定义：单位时间内电能的消耗或产生。
•功率公式：功率 P 等于电流 I 乘以电压 U，即 P = I × U。
7. 电能和电功的关系•电能的定义：带电物体具有的能量。
•电功的定义：电能的消耗或产生。
8. 多用电器并联的布线连接方法•多用电器并联的布线原理：将各用电器的正极和负极分别连接到电源的正极和负极。
•多用电器并联的优点：各用电器之间互不影响，可以独立工作。
9. 电路中的三要素•电压源：提供电流的能源。
•导线：连接电路中各元件的路径。
•电阻：控制电流强度的元件。
10. 并联电阻的计算•并联电阻的计算方法：求出各电阻的倒数之和，再取其倒数。
11. 串联电阻的计算•串联电阻的计算方法：各电阻的阻值相加。
12. 电路中的短路和开路•短路：电路中两个节点之间没有电阻。
•开路：电路中两个节点之间断开或不存在导线。
电流与电路知识点归纳
电流与电路知识点归纳电流和电路是电学中的两个基本概念，也是电器工程师需要掌握的重要知识点。
本文将从电流的定义、电路的分类、电路元件以及电流与功率的关系等方面对这些知识点进行归纳总结。
一、电流的定义电流指的是电子在电路中的流动，其单位为安培(A)。
电流的大小和方向由电子的数量和流动方向决定。
通常情况下，电子从电压高的地方流向电压低的地方，而电流的方向则与电子的流动方向相反。
当电子在单位时间内通过导体的数量增加时，电流也相应增加。
二、电路的分类电路可分为直流电路和交流电路两种。
1、直流电路直流电路可分为类似于积木盒子式的串联电路、并联电路，以及混合电路。
串联电路指的是将电器设备依次连接在一起，而并联电路则是让不同的电器设备分别接入相同的电源。
混合电路则是串联电路和并联电路的结合体。
2、交流电路交流电路则是指电压和电流在时间线上周期性地改变方向的电路。
由于交流电的变化速率很快，因此很难用数字来描述。
一般来说，交流电路的频率为50 Hz或60 Hz。
三、电路元件电路元件有许多种，每种元件具有不同的作用和特点。
常见的电路元件有电阻、电容和电感。
1、电阻电阻是电路中最常见的元件。
电阻的作用是限制电流的流动，使电流不会过大，从而保护电路和设备。
电阻的大小通常用欧姆(O)来表示。
2、电容电容是可以储存电能的元件。
电容器内的电荷可以储存电能，当电容器连接到电路中时可以释放储存的电能。
电容的大小通常用法拉(F)来表示。
3、电感电感是能够储存磁场能量的元件。
当电流通过电感时，会在其周围产生一个磁场。
当电流停止流动时，磁场会发生变化，并在电感中产生电势差。
电感的大小通常用亨利(H)来表示。
四、电流与功率的关系电流和功率是电路中两个重要的参数。
功率是单位时间内产生或消耗的能量，其单位为瓦特(W)。
在电路中，功率可以用电流和电压来计算。
通常情况下，电流越大，功率也就越大。
总之，电流和电路是电学中的两个基本概念，他们有很大的实际应用价值。
物理高考知识点电路总结
物理高考知识点电路总结电路是物理学中的一个重要概念，也是高中物理考试中的一个重点内容。
它涉及到电流、电压和电阻等基本概念，对于理解电路的运行原理以及解题至关重要。
本文将对电路相关的知识点进行总结，帮助考生更好地掌握和应用。
一、电流和电路基础知识1. 电流的定义与特点电流表示单位时间内通过导体横截面的电量，通常用I表示。
电流的方向从正极（高电位）到负极（低电位），即与电子的运动方向相反。
根据欧姆定律，电流与电压成正比，与电阻成反比。
2. 电路元件电路中常见的元件有电源、导线、电阻、电容和电感等。
电路元件的连接方式包括串联和并联。
串联电路中，电流相同，电压按元件电阻大小分配；并联电路中，电压相同，电流按元件导纳大小分配。
3. 电阻和电阻定律电阻用R表示，是材料对电流流动的阻碍程度。
根据欧姆定律，电阻与电流和电压成正比，其关系式为U = I × R。
电阻的计算公式也可以写为R = ρ × (L/A)，其中ρ为电阻率，L为导体长度，A为导体横截面积。
二、串联电路和并联电路1. 串联电路串联电路是将电路元件依次连接，形成一个回路。
串联电路中，电流相同，电压按元件电阻分配。
根据串联电路中的电压分配定律，电压与元件电阻成正比。
应用串联电路的原理，可以实现分压电路、电压放大电路等功能。
2. 并联电路并联电路是将电路元件并排连接，形成一个回路。
并联电路中，电压相同，电流按元件导纳分配。
根据并联电路中的电流分配定律，电流与元件导纳成正比。
应用并联电路的原理，可以实现分流电路、电流放大电路等功能。
三、电容和电感1. 电容电容用C表示，是指两个导体之间储存电荷的能力。
电容器的单位是法拉(F)。
根据电容的定义，电容C = Q/V，表示电容器所储存的电荷量与电容器两端的电压之比。
电容器的充放电过程中，可以绘制出电容特性曲线，帮助理解电容的运行原理。
2. 电感电感用L表示，是指电流变化时导线或线圈所产生的自感应电动势。
高考物理电学知识点总结
高考物理电学知识点总结物理电学是高考物理考试中的重要内容之一，涉及到电流、电压、电阻、电功率等概念，掌握好电学知识点对于高考取得理想成绩至关重要。
本文将对高考物理电学知识点进行总结，并提供相应的例题以便读者更好地理解和掌握。
一、电流和电路1. 电流的定义：电流是单位时间内电荷通过某一截面的数量，常用符号为 I，单位为安培（A）。
2. 欧姆定律：在恒定温度下，导体两端的电流与电压成正比，与电阻成反比。
即 I = U/R，其中 U 为电压，R 为电阻。
例题1：已知电阻R = 4 Ω，电流 I = 2 A，求通过该电阻的电压。
解析：根据欧姆定律，U = I * R = 2 A * 4 Ω = 8 V。
二、串联电路与并联电路1. 串联电路：电流只有一条路径流过所有元件，电流大小相同，电压之和等于总电压。
2. 并联电路：电流分别通过不同的路径流过各个元件，电流大小不同，电压相同。
例题2：如图，电池和三个电阻按照图示连接，请计算电池两端的总电压和电阻 R1、R2、R3 上的电压。
（插入示意图，电池正极连接到电阻 R1，然后连接到电阻 R2，再连接到电阻 R3，最后回到电池负极）解析：根据串联电路的特点，总电压等于电池电压，电阻上的电压等于总电压。
所以电池两端总电压为 U，R1、R2、R3 上的电压分别为U，U 和 U。
三、电功率1. 电功率的定义：电功率是电流对时间的比值，即 P = I * U，单位为瓦特（W）。
2. 功率公式：P = I^2 * R 或 P = U^2 / R，其中 I 为电流，U 为电压，R 为电阻。
例题3：已知电流 I = 3 A，电阻R = 2 Ω，求电阻上的电功率。
解析：根据功率公式 P = I^2 * R，代入数值计算可得 P = 3 A^2 * 2Ω = 18 W。
四、焦耳热和电能1. 焦耳定律：电流通过电阻时会产生焦耳热，热量与电阻的电阻值、电流大小以及电流通过电阻的时间有关。
九年级物理上册电流和电路知识点
九年级物理上册电流和电路知识点
九年级物理上册的电流和电路知识点主要包括以下内容：
1. 电流的概念：电流是电荷运动的流动，是单位时间内通过导体横截面的电荷量。
电
流的单位是安培（A）。
2. 电流的方向：电流的方向由正电荷流动的方向确定，即从正极到负极。
在实际电路中，电流的方向通常规定为正极向负极流动。
3. 电路的组成：电路由电源、导体和电器三部分组成。
电源提供电能，导体传输电能，电器将电能转化为其他形式的能量。
4. 电阻的概念：电阻是导体对电流的阻碍程度。
导体本身具有一定的电阻，单位是欧
姆（Ω）。
5. 欧姆定律：欧姆定律描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流与
电压成正比，与电阻成反比。
公式表达为：U = I * R，其中U表示电压，I表示电流，R表示电阻。
6. 串联和并联电路：串联电路中，电器依次连接在一起，电流只有一条路径。
并联电
路中，电器并行连接，电流可选择不同的路径流动。
7. 电功率的概念：电功率表示电能的转化速率，单位是瓦特（W）。
电功率可以通过
电压和电流计算，公式为：P = U * I。
8. 用电安全：在使用电器时要注意用电安全，包括正确接线、合理使用电器、防止漏
电等。
同时要学会正确使用保险丝和断路器。
9. 电路图和符号：电路图用符号表示各个电器和元件，了解常见电路元件的符号和连接方式，能够根据电路图进行电路分析和设计。
以上是九年级物理上册电流和电路的主要知识点，希望对你有帮助。
如果还有其他问题，欢迎继续提问。
《电流和电路》知识点总结
电流与电路知识点总结第一节电荷摩擦起电1、电荷：（1）带电体性质：能够吸引轻小物体。
（2）自然界只有两种电荷——被丝绸摩擦过的玻璃棒带的电荷是正电荷（＋）；被毛皮摩擦过的橡胶棒上带的电荷叫做负电荷（－）。
{玻正橡负}（3）电荷间的相互作用：同种电荷互相排斥，异种电荷互相吸引。
例题1.用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球（）A.带正电B.带负电C.不带电D.无法确定（4）电荷量：电荷的多少叫做电荷量，简称电荷。
电荷的单位是库仑（C）。
2、检验物体带电的方法：①使用验电器。
验电器的构造：金属球、金属杆、金属箔。
验电器的原理：同种电荷相互排斥。
从验电器张角的大小，可以判断所带电荷的多少。
但验电器不能检验带电体带的是正电荷还是负电荷。
②利用电荷间的相互作用（同种电荷相互排斥，异种电荷相互吸引）。
③利用带电体能吸引轻小物体的性质。
3、使物体带电的方法：（1）摩擦起电：定义：用摩擦的方法使物体带电。
背景：宇宙是由物质组成的，物质是由分子组成的，分子是由原子组成的，原子是由位于中心的原子核和核外的电子组成的，原子核的质量比电子的大得多，几乎集中了原子的全部质量，原子核带正电，电子带负电，电子在原子核的吸引下，绕核高速运动。
原子核又是由质子和中子组成的，其中质子带正电，中子不带电。
在各种带电微粒中，电子电荷量的大小是最小的，人们把最小电荷叫做元电荷，通常用符号e表示。
C6.1-=;任何带电体所带电荷都是e的整数倍。
⨯10e19在通常情况下，原子核所带的正电荷与核外所有电子总共带的负电荷在数量上相等，整个原子呈中性，也就是原子对外不显带电的性质。
原因：由于不同物质原子核束缚电子的本领不同。
两个物体相互摩擦时，原子核束缚电子的本领弱的物体，要失去电子，因缺少电子而带正电，原子核束缚电子的本领强的物体，要得到电子，因为有了多余电子而带等量的负电。
注意：①在摩擦起电的过程中只能转移带负电荷的电子；②摩擦起电的两个物体将带上等量异种电荷；③由同种物质组成的两物体摩擦不会起电；④摩擦起电并不是创造电荷，只是电荷从一个物体转移到另一个物体，使正负电荷分开，但电荷总量守恒。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流和电路、电荷1、物体有了吸引轻小物体的性质，我们就说物体带了电荷；换句话说，带电体具有吸引轻小物体的性质。
2、用摩擦的方法使物体带电叫摩擦起电；3、摩擦起电的实质：摩擦起电并不是创生了电，而是电子从一个物体转移到了另一个物体，失去电子的带正电;得到电子的带负电。
二、两种电荷：1、把用丝绸摩擦过的玻璃棒带的电荷叫正电荷：电子从玻璃棒转移到丝绸。
2、把用毛皮摩擦过的橡胶棒带的电荷叫负电荷：电子从毛皮转移到橡胶棒。
3、基本性质：同种电荷相互排斥，异种电荷相互吸引；4、带电体排斥带同种电荷的物体；带电体吸引带异种电荷的物体和轻小物体。
例：1、A带正电，A排斥B，B肯定带正电；2、A带正电，A吸引B，B可能带负电也可能不带电。
（A、B都是轻小物体）三、验电器1、用途：用来检验物体是否带电；从验电器张角的大小，可以粗略的判断带电体所带电荷的多少。
2、原理：利用同种电荷相互排斥；四、电荷量（电荷）电荷的多少叫电荷量，简称电荷；单位：库仑（C）简称库；五、原子的结构质子（带正电）「原子核*原子I中子（不带电）'电子（带负电）原子核所带的正电荷与核外所有电子总共带的负电荷数在数量上相等，整个院子呈中性，原子对外不显带电的性质。
六、元电荷1、最小的电荷叫做元电荷，用符号e表示，e=1.6*10-19C。
2、电子电荷量的大小是最小的。
七、导体、绝缘体1、善于导电的物体叫导体;如：金属、人体、大地、石墨、酸碱盐溶液；2、不善于导电的物体叫绝缘体，如：橡胶、玻璃、塑料、陶瓷、油、空气等；3、导体和绝缘体在一定条件下可以相互转换；例如：1、干木头（绝缘体）、湿木头（导体）2、玻璃通常是绝缘体、加热到红炽状态（导体）。
5.2电流和电路一、电流1、电荷的定向移动形成电流;（电荷包括正电荷和负电荷定向移动都可以形成电流）3、规定：正电荷定向移动的方向为电流的方向（负电荷定向移动的方向与电流方向相反，尤其注意电子是负电荷，电子的移动方向与电流的方向相反）4、在电源外部，电流的方向从电源的正极流向用电器，再回到负极；5、二极管是半导体，具有单向导电性，即电流只能从它的一端流向另一端，不能反向流动。
二、电路电路：用导线将用电器、开关、用电器连接起来就组成了电路；1、电源：提供持续电流，把其它形式的能转化成电能;{2、用电器：消耗电能，把电能转化成其它形式的能（电灯、风扇等）3、导线：，连接电路的各个元件，输送电能；4、开关：控制电路的通断;三、电路的工作状态1、通路：处处连通的电路；2、开路（断路）：某处断开的电路；3、短路：不经用电器用导线直接将电源的正负极；四、得到持续电流的条件：1、必须有电源，2、电路必须是通路。
五、电路图及元件符号：用符号表示电路连接的图叫电路图，常用的符号如下:®n r [09~09 1灯m迥不挨甘交巽井幣第画电路图时要注意：整个电路图是长方形；导线要横平竖直；元件不能画在拐角处。
5.3串联和并联一、串联和并联1、把电路元件逐个顺次（或说成首尾相连）连接起来的电路叫串联电路特点:1、电流只有一条路径；2、各用电器互相影响；3、开关控制整个电路。
2、把电路元件并列连接起来的电路叫并联电路；特点:1、电流有多条路径；2、各用电器互不影响，一条支路开路时，其它支路仍可为通路；3、干路中的开关控制整个电路；支路中的开关控制所在支路的用电器。
二、串并联电路的识别常根据电流的流向判断串、并联电路：从电源的正极开始，沿电流方向走一圈，回到负极，则为串联, 若出现分支则为并联。
三、生活中电路1、串联电路：装饰店铺、居室、圣诞树的小彩灯，用电器和控制它的开关。
2、并联电路：家庭中的电视、电冰箱等用电器之间，路灯，交通灯，教室的电灯、电扇，用电器和它的指示灯。
三、电路的连接方法1、线路简捷，不能出现交叉;2、连出的实物图中各元件的顺序一定要与电路图保持一致；3、一般从电源的正极起，顺着电流方向依次连接，最后回到负极；4、并联电路连接中，先连接一条支路再连另一条，连接时找准分支点和汇合点，有电流表时看清电流表测谁的电流。
5、在连接电路前应将开关断开；四、串联电路和并联电路最大的不同点是：串联电路各用电器之间相互影响，电路没有分支；并联电路各用电器之间互不影响，电路中有分支。
五、如果一个开关可以同时控制所有的用电器，那么这个电路可能是串联电路，也可能是并联电路（此时开关在干路）。
5.4电流的强弱一、电流的强弱1电流：表示电流强弱的物理量，符号I2、单位：安培（国际单位），符号A，还有毫安（mA）、微安（S）1A = 1000mA 1mA = 1000（A从大单位化到小单位要乘以它们之间的倍数；如：2A= _mA，贝U 2A=2*1000mA ；从小单位化到大单位要除以它们之间的倍数；如：200mA= _A，贝U 200mA=200/1000=0.2A ；二、电流的测量：用电流表；符号A1、电流表的结构：三个接线柱、两个量程（0-3A分度值是0.1A,0-0.6A分度值是0.02A）示数。
2、电流表的使用（1）先要三看清”看清量程、分度值，指针是否指在零刻度线上，正负接线柱；（2）电流表必须和被测用电器串联；（电流表相当于一根导线）（3）电流从电流表的正接线柱流入，从负接线柱流出；若接反了，指针会反向偏转，损坏表。
（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。
）试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准确），说明选的量程偏大，需换小量程；若超出量程说明选的量程偏小（电流表会烧坏），则需换大量程。
（5）决不允许在任何情况下使电流表直接连到电源的两极。
（6）若闭合开关，电流表指针不动，电路某处断路。
3、电流表的读数（1）明确所选量程（2）明确分度值（每一小格表示的电流值）（3）根据表针向右偏过的格数读出电流值5.5、串、并联电路中电流的特点:1、串联电路中电流处处相等；I A=I B=I CK5-1-1提出问题：串联电路中各点的电流之间有什么关系? 猜想：串联电路中各点的电流相等。
设计实验：（1）如右图，用一个电流表分别测ABC 三点的电流改进：用三个电流表同时测 ABC 三点的电流 （2）更换不同规格的灯泡，测量三次，使结论具有普遍性。
进行实验得出结论：串联电路中电流处处相等。
2、 并联电路干路电流等于 各支路电流之和；I C =I A +I B提出问题：并联电路中干路电流与各支路电流有什么关系 做出猜想或假设：并联电路干路电流等于各支路电流之和。
接入到电路中的 ABC 点，测出它们的电流）（2）在实验中采用 更换不同规格的灯泡 的方法改变电流的大小，测量 三次，使结论具有普遍性。
参考答案一、作图题设计实验：（1）如右图，先用电流表测 C 点的电流，再分别测 AB 点的电流（改进：用三个电流表同时却 3 -1-21、因电路中待连入的元件较多 ，且两灯并联,开关分别控制两灯，采用分支路连接更为简单 ，即先选取连接电路 10、不能，能，并联，串联 11、S1， S2和S3，短路5、A 、D 或 A 、E6、并联 路L1、L2 L2 7、短路 A 8、S1、S3 S2、S3 9、并 串 短元件较多的一支路将它串联起来如图甲，再将另一条支路并联在上述串联电路上即可，如图乙答案：见解析图乙2、画电路图时要注意：线要横平竖直，和元件连接处不能有断开 出发到电源负极的顺序依次连接.先将两灯泡并联连接 然后按照从电源正极3、如图32所示，画成并联电路的按以下标准给分：电路符号（包括交叉相连没点的和重新画的电源的都算电路符号错S 2分别与灯串联得 2分。
4、（3分，凡有规范性错误一次性扣 1分，不严格按图接线不得分）、填空题囲3212、C.13、B. 14、B 15、C.16、C.17、C.参考答案一、填空题1.③半导体■42. 1 X 104A 2X 108 3.4 4.电 5.负吸引6. L2L1 L27.AD 或AE8.串灯泡亮度电流9 .红东西10.■ ( 1 )S2、S1 S3(2) S S3S2 (3) L2(4) S2、S311.(0 〜3 A) 2.2A(0 〜0. 6 A) 0.44 A_、选择题12. D 13. B 14. C 15. D 16. A17. C 18. D 19. A 20. B 21. D22. A 23. B 24 .D 25. C.(2)改用(0〜3 A)的量程 (3)略30. (1)略(合理的都可以)(2)(3)改变电源的电压(4)并联电路中干路的电流等于各支路电流之和31. (1) C (2)控制所有的用电器(3).只控制该支路的用电器。
三、作图题四、实验探究:绿再仃28.玻璃珠不容易导电, 是绝缘体红炽状态的玻璃珠是导体当条件改变时, 绝缘体也可以变成导体。
三、选择题18、B 19、B . 20、A .29.( 1)量程选择过小第一支路处不同规格的灯泡。
