第4分册 隔离开关验收细则
规章制度编号：国网（运检/4）***-2016 国家电网公司变电验收管理通用细则第4分册隔离开关验收细则
国家电网公司
二〇一六年一月
目录
前言 (II)
1 验收分类 (1)
2 可研初设审查 (1)
2.1 参加人员 (1)
2.2 验收要求 (1)
3 厂内验收 (1)
3.1 关键点见证 (1)
3.1.1 参加人员 (1)
3.1.2 验收要求 (1)
3.1.3 异常处置 (2)
3.2 出厂验收 (2)
3.2.1 参加人员 (2)
3.2.2 验收要求 (2)
3.2.3 异常处置 (2)
4 到货验收 (2)
4.1 参加人员 (2)
4.2 验收要求 (2)
4.3 异常处置 (2)
5 竣工(预)验收 (3)
5.1 参加人员 (3)
5.2 验收要求 (3)
5.3 异常处置 (3)
6 启动验收 (3)
6.1 参加人员 (3)
6.2 验收要求 (3)
6.3 异常处置 (3)
附录 A (4)
A.1隔离开关可研初设审查验收标准卡 (4)
A.2 110（66）kV~750kV隔离开关关键点见证标准卡 (5)
A.3隔离开关出厂验收标准卡 (9)
A.4隔离开关到货验收标准卡 (12)
A.5隔离开关竣工(预)验收标准卡 (14)
A.6隔离开关资料及文件验收标准卡 (17)
A.7隔离开关启动验收标准卡 (18)
前言
为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理通用细则和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2016年*月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电验收管理通用细则》编制的第4分册《隔离开关验收细则》，适用于35kV及以上变电站隔离开关。
本细则由国家电网公司运维检修部负责归口管理和解释。
本细则起草单位：**、**。
本细则主要起草人：**、**。
隔离开关验收细则
1 验收分类
验收包括可研初设审查、厂内验收、到货验收、竣工（预）验收、启动验收等五个关键环节。
2 可研初设审查
2.1 参加人员
隔离开关可研初设审查由所属管辖单位运检部、变电运维室、变电检修室、省评价中心等设备专责参与审查。
2.2 验收要求
1）隔离开关可研初设审查验收需由隔离开关专业技术人员提前对可研报告、初设资料等文件进行审查，并提出相关意见。
2）可研和初设审查阶段主要对隔离开关选型涉及的技术参数、结构形式进行审查、验收。
3）审查时应审核隔离开关选型是否满足电网运行、设备运维要求，应落实十八项反措各项要求。
4）审查时应按照附录A1可研初设审查验收标准卡要求执行。
3 厂内验收
3.1 关键点见证
3.1.1 参加人员
1）隔离开关关键点见证由所属管辖单位运维检修部、变电运维室、变电检修室、省评价中心等专业技术人员参与验收。
2) 500（330）kV及以上隔离开关的关键点见证人员应为技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满10年以上的人员。
3） 220kV及以下隔离开关关键点见证人员应为技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满5年以上的人员。
3.1.2 验收要求
1）500（330）kV及以上隔离开关应进行关键点的一项或多项验收。
2）关键点见证采用查询制造厂记录、监造记录等资料检查和现场检查方式。
3）物资部门应督促制造厂在制造隔离开关前20天提交制造计划和关键节点时间，有变化时，物资部门应提前5个工作日告知运检部门。
4）关键点见证包括设备选材、装配及调试、试验见证等。
5）关键点见证时应按照附录A2 110（66）kV~750kV隔离开关关键点见证标准卡要求执行。
3.1.3 异常处置
验收发现质量问题时，验收人员应及时告知物资部门、生产厂家，提出整改意见，填入“关键点见证记录”（见通用细则附录A2），报送运检部门。
3.2 出厂验收
3.2.1 参加人员
1）隔离开关出厂验收由所属管辖单位运检部、变电运维室、变电检修室、省评价中心等专业技术人员参与验收。
2) 500（330）kV及以上隔离开关的出厂验收人员应为技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满10年以上的人员。
3） 220kV及以下隔离开关出厂验收人员应为技术专责、具备检修班组工作负责人及以上资格，或在本专业工作满5年以上的人员。
3.2.2 验收要求
1）出厂验收内容包括隔离开关外观、出厂试验过程和结果。
2）35（10）kV及以上隔离开关出厂验收应对主回路的绝缘试验、主回路电阻的测量及触指压力测量、交流耐压试验等。
3）物资部门应提前15日，将出厂试验方案和计划提交运检部门。
4）进行出厂验收时，物资部门应提前15日，将出厂试验方案和计划提交运检部门。
5）运检部门审核出厂试验方案，检查试验项目及试验顺序是否符合相应的试验标准和合同要求。
6）对关键点见证中发现的问题进行复验。
7）试验应在相关的组、部件组装完毕后进行
8）出厂验收时应按照附录A3 隔离开关出厂验收标准卡内容进行。
3.2.3 异常处置
验收发现质量问题时，验收人员应以“出厂验收缺陷整改反馈单”（见通用细则附录A4）的形式及时告知物资部门、生产厂家，提出整改意见。
并填入“出厂验收记录”（见通用细则附录A3），报送运检部门。
4 到货验收
4.1 参加人员
隔离开关到货验收由所属管辖单位运检部、变电运维室、变电检修室派人参与验收。
4.2 验收要求
1）隔离开关到货后，项目管理部门应组织制造厂、运输部门、施工单位、运维检修人员共同进行到货验收。
2）到货验收应进行货物清点、运输情况检查、包装及外观检查。
3）到货验收工作按附录A4 到货验收标准卡要求执行。
4.3 异常处置
验收发现质量问题时，验收人员应及时告知物资部门、生产厂家，提出整改意见，填入
“到货验收记录”（见通用细则附录A5），报送运检部门。
5 竣工(预)验收
5.1 参加人员
1) 隔离开关竣工（预）验收由所属管辖单位运检部、变电运维室、变电检修室、省评价中心各设备专职及相关运行、检修、试验人员参与验收。
5.2 验收要求
1）竣工(预)验收应对隔离开关外观、动作、信号进行检查核对。
2）竣工(预)验收应核查隔离开关交接试验报告，对交流耐压试验进行资料检查或旁站见证。
3）竣工(预)验收应检查、核对隔离开关相关的文件资料是否齐全，是否符合验收规范、技术合同等要求。
4）交接试验验收要保证所有试验项目齐全、合格，并与出厂试验数值无明显差异；
5）针对不同电压等级的隔离开关，应按照不同的交接试验项目、标准检查安装记录、试验报告。
6）电压等级不同的隔离开关，根据不同的结构、组部件执行选用相应的验收标准。
7）竣工(预)验收工作按附录A5 竣工（预）验收标准卡、附录A6资料及文件验收标准卡要求执行。
5.3 异常处置
验收发现质量问题时，验收人员应以“竣工（预）验收缺陷整改记录单”（见通用细则附录A10）的形式及时告知项目管理部门、施工单位，提出整改意见。
并填入“竣工（预）验收记录”（见通用细则附录A9），报送运检部门。
6 启动验收
6.1 参加人员
1）隔离开关启动投运验收由所属管辖单位运检部、变电运维室、变电检修室、省评价中心各设备专职及相关运行、检修、试验人员参与验收。
6.2 验收要求
1）竣工(预)验收组在隔离开关启动投运验收前应提交竣工预验收报告。
2）隔离开关启动投运验收内容包括隔离开关外观检查、试验报告数据、现场传动验收试验。
3）启动投运验收时应按照附录A7 启动验收标准卡要求执行。
6.3 异常处置
验收发现质量问题时，验收人员应及时通知项目管理部门、施工单位，提出整改意见，报告运检部门。
附录 A
（规范性附录）
验收标准卡A.1 隔离开关可研初设审查验收标准卡
4
A.2 110（66）kV~750kV隔离开关关键点见证标准卡
5
6
7
8
A.3 隔离开关出厂验收标准卡
9
10
11
A.4 隔离开关到货验收标准卡
12
13
A.5 隔离开关竣工(预)验收标准卡
14
15
16
A.6 隔离开关资料及文件验收标准卡
17
A.7 隔离开关启动验收标准卡
18。
隔离开关闭锁装置的原理与验收(最全)word资料
隔离开关闭锁装置的原理与验收(最全)word资料隔离开关闭锁装置的原理与验收张宝光长春超高压局，吉林，长春摘要：隔离开关加装闭锁装置，是保证工作人员不发生恶性电气误操作的有效手段，因此电气工作人员必须清楚隔离开关闭锁装置的原理，才能正确实现倒闸操作、设备维护、设备验收和异常处理，防止误操作的发生。
关键词：隔离开关；闭锁装置；防止误操作1、前言电力系统的扩建任务空前繁重，有大量的电气设备投入系统运行，这其中不乏有变压器、断路器、隔离开关、互感器、GIS组合电器等电气设备，而这些设备中最容易出现误操作的设备就是隔离开关；近年新参加工作人员逐年增多，专业技术水平偏低，非常容易发生电气误操作事故。
《国家电网公司电力生产事故调查规程》中定义的恶性电气误操作全部与隔离开关有关：带负荷误拉（合）隔离开关、带电挂（合）接地线（接地开关）、带接地线（接地开关）合断路器（隔离开关）。
本文结合工作实际，从隔离开关电气闭锁回路、机械闭锁装置、验收方法等方面进行阐述，为设备零缺陷投产、把好验收关、防止发生恶性电气误操作事故提供借鉴。
2、隔离开关闭锁装置的原理隔离开关的闭锁装置分为电气闭锁和机械闭锁，下面引用生产现场的电气原理图和设备说明书，就电气闭锁原理和机械闭锁原理分别说明。
2.1、隔离开关电气闭锁原理2.1.1、隔离开关电气闭锁的原理，就是利用断路器、隔离开关、接地刀闸等设备的辅助接点，在二次电气控制回路中有条件的连接，形成“与”和“或”的逻辑关系，控制电源回路的接通与断开，从而达到控制一次设备的目的。
接入回路中的辅助接点应满足可靠通断的要求，辅助开关应满足响应一次设备状态转换的要求，电气接线应满足防止电气误操作的要求。
500千伏隔离开关控制回路比较简单，下面引用生产现场的电气原理图，主要对220千伏隔离开关典型并且复杂的控制回路进行说明。
2.1.2、220千伏隔离开关控制回路的闭锁关系a、当线路停送电操作1G刀闸时，必须同时满足如下条件：2GD 接地刀闸在开位（辅助开关常闭接点闭合）；母线接地器在开位（辅助开关常闭接点闭合），1CJD励磁使1CJD常开接点闭合；分、合闸交流接触器（1C、2C常闭接点）互为闭锁接点闭合；分闸、合闸终端接点闭合；热继电器闭接点闭合；停止按钮接点闭合；2G刀闸在开位（辅助开关常闭接点闭合）；线路开关在开位（辅助开关常闭接点闭合）。
隔离开关安装、调试、性能试验、试运行和验收
隔离开关安装、调试、性能试验、试运行和验收隔离开关安装、调试、性能试验、试运行和验收供货人必须提交的技术参数和信息1.6.1技术参数响应表、技术参数偏差表及相关技术资料。
1.6.2供货产品的特性参数和特点。
1.6.3与其他电气设备配合所需的相关技术文件和信息。
1.7备品备件1.7.1卖方应提供必备和推荐的备品备件，并分别列出其单价（商务部分填写）。
1.7.2所有备品备件应为全新产品，与已经安装同型号设备的相应部件能够互换。
1.7.3所有备品备件应单独装箱，包装应能防尘、防潮、防止损坏等，与主设备一并发运，并标注“备品备件”，以区别本体。
1.8专用工具与仪器仪表1.8.1卖方应提供必备和推荐的专用工具和仪器仪表，并列出其单价（商务部分填写）。
1.8.2所有专用工具与仪器仪表必须是全新的，并附详细的使用说明资料。
1.8.3专用工具与仪器仪表应单独装箱，注明“专用工具”、“仪器仪表”，并标明“防潮”、“防尘”、“易碎”、“向上”、“勿倒置”等字样，同主设备一并发运。
1.9隔离开关安装、调试、性能试验、试运行和验收1.9.1合同设备的安装、调试将由买方根据卖方提供的技术文件和说明书的规定在卖方技术人员指导下进行。
1.9.2合同设备的性能试验、试运行和验收根据本协议规定的标准、规程规范进行。
1.9.3完成合同电气设备安装后，买方和卖方应检查和确认安装工作，并签署安装工作证明书，共两份、双方各执一份。
1.9.4设备安装、调试和性能试验合格后方可投入试运行。
试运行后买卖双方应签署合同电气设备的验收证明书（试运行时间在合同谈判中商定）。
该证明书共两份，双方各执一份。
1.9.5如果安装、调试、性能试验、试运行及质保期内技术指标一项或多项不能满足合同技术部分要求，买卖双方共同分析原因，分清责任，如属制造方面的原因，或涉及索赔部分，按商务部分有关条款执行。
隔离开关检调工艺参数标准
隔离开关检调工艺参数标准：1.隔离开关应动作可靠。
传动灵活，合闸时触头接触良好，引线不得有接头。
2.隔离开关的触头接触面应平整，光洁无损伤，并涂以导电膏，隔离开关合闸时触头接触紧密，接触压力均匀无回弹现象，用0.05MM×10MM的塞尺检查触头接触时对于接触者应塞不进去。
对于面接触者的塞入深度：面为50MM以下时不应超过4MM。
面为60MM以不应超过6 MM。
3.GW4型开关合闸时，刀闸呈水平状态。
分闸时角度为90度。
允许误差+1度。
止钉间隙1-3MM。
4.绝缘子应清洁无破损和放电痕迹损坏面积不超过300MM平方毫米。
5.隔离开关引线与连接线状态良好，连接牢固，引线距接地体的距离应不小于330MM。
6.隔离开关操作机构状态良好，带接地刀闸的状态良好。
电连接检调工艺及标准：1.电连接为多股软铜线截面不小于95平方毫米。
电连接线与导线连接端应高于导线200-300MM。
镙盘3-5圈，圈径60-80MM。
2.电连接无烧伤，断股，散股。
电连接的额定载流量不小于被连接的额定量。
3.电连接线夹同电连接线配套，线夹安装牢固。
M-12.44N.M。
线夹呈铅垂状态。
曲线接触线电连接线夹应于接触线的倾斜度一致无打弓现象。
4.电连接线应有一定合度，以适应接触线于承力索因温度变化伸缩要求。
5.对载流承力索区段，安装足够的电连接。
6.锚段关节两组，线岔一组，中锚安装一组，平站按扎股道电连接。
7.电连接线线头露出线夹约50MM。
检调分段绝缘器的工艺参数及标准。
1.绝缘元件安装走右面，与接触线连接处的工作面应光滑，无扭曲，硬弯，无碰撞，打弓现象。
2.工作面与轨面平行，用水平尺检查，不平行调整人字吊玄，抬高标准为：h1/6。
3.绝缘件应清洁，无裂纹，烧伤痕迹。
4.承力索绝缘应在主绝缘正上方。
允许误差150MM。
5.直线处分段绝缘器的横向中心应与受电方中心会合。
允许误差50MM。
6.各种螺栓紧固，涂油。
7.接触线附加导线长度为700MM。
隔离开关出厂检验规范
隔离开关出厂检验细则1．适用范围本规范是依据GB14048.3-2002、IEC60947（低压开关设备和控制设备第3部分: 开关、隔离器、隔离开关及熔断器组合电器)而编制的。
本规范适用于本公司生产的SGI系列隔离开关。
本规范是检验该系列产品是否符合成品出厂（入库）要求的检验依据，是生产制造隔离开关过程的后续工序，每批产品均需按本规范对产品进行出厂检验。
2．引用标准GB14048.3-2002、IEC60947（低压开关设备和控制设备第3部分:开关、隔离器、隔离开关及熔断器组合电器)GB2828-2003 (逐批检查计数抽样程序及抽样表)3. 出厂试验3.1 出厂抽样试验出厂抽样试验是指隔离开关出厂前必须进行的抽样检查和试验。
出厂抽样试验的隔离开关是从每批常规试验合格的产品中进行随机抽样,抽样试验合格后,则认定该批产品合格,方能准予出厂(入库)。
3.1.1 抽样方案出厂抽样试验的抽样方案按GBGB2828-2003(逐批检查计数抽样程序及抽样表) 的标准规定,采用一般检查水平II ,合格质量水平AQL=1.0的正常一次抽样方案。
3.1.2 出厂抽样试验项目a.外观检查:b.包装检查c.操作机构检查d.通电测试e.工频耐压试验3.1.2 检验项目具体的技术要求:a 外观检查:塑料压制件表面没有裂纹、气泡等缺陷,产品表面清洁并无损坏，外露的金属零件防腐镀层应光泽，没有明显的针孔、麻点、起泡、发黑等缺陷；零件机器装配应符合产品图样及有关技术要求的规定；产品标准字迹清晰、完整，准确无误，符合产品图样及相关技术文件的要求。
b 包装检查：包装质量及印刷符合技术要求：包装箱符合图样及有关技术要求的规定，随机文件齐全，外箱标志清晰、正确。
c 操作机构检查：隔离开关的操作机构应灵活可靠，通断位置指示正确，触头通断准确无误。
d 通电测试：将隔离开关的手柄打到“ON”闭合位置，用万用表的表笔分别接在隔离开关每极的两个接线端子上，如万用表有电流显示或者有警报声，表示隔离开关通电正常，每只隔离开关必须测试，（包括2P，3P，4P）每极必须测试。
110kV高压隔离开关验收规范(word版可编辑修改)
110kV高压隔离开关验收规范(word版可编辑修改)编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（110kV高压隔离开关验收规范(word版可编辑修改)）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为110kV高压隔离开关验收规范(word版可编辑修改)的全部内容。
110kV高压隔离开关验收规范前言为了加强110kV高压隔离开关的验收管理,规范110kV高压隔离开关现场验收工作，保证110kV高压隔离开关验收质量，确保投入运行的110kV 高压隔离开关符合国家及公司相关技术要求，特制定《110kV高压隔离开关验收规范》(以下简称“本规范”）。
为了保证投运后的110kV高压隔离开关安全、可靠、稳定运行，新建电站的110kV高压隔离开关验收必须认真、严格地按本规范进行。
1、适用范围本规范适用于35kV～110kV 高压隔离开关及其操作机构和辅助机构设备的验收管理.2、验收要求2.1 验收人员根据技术协议、设计图纸、技术规范和验收文档开展现场验收。
2。
2 验收中发现的问题必须限时整改，存在较多问题或重大问题的,整改完毕应重新组织验收。
2.3 验收完成后，必须完成相关图纸的校核修订。
2。
4 发电运行单位应将竣工图纸和验收文档存放在电站。
2.5 施工单位将备品、备件移交运行单位。
3、验收前应具备条件3。
1 110kV高压隔离开关已施工及安装完毕。
3.2 110kV高压隔离开关的调试及交接试验全部完成。
3。
3 施工单位应完成110kV高压隔离开关自检,并提供自检报告。
3。
4 110kV高压隔离开关的验收文档已编制并经审核完毕.4、验收内容及要求4.1 110kV高压隔离开关的资料验收4。

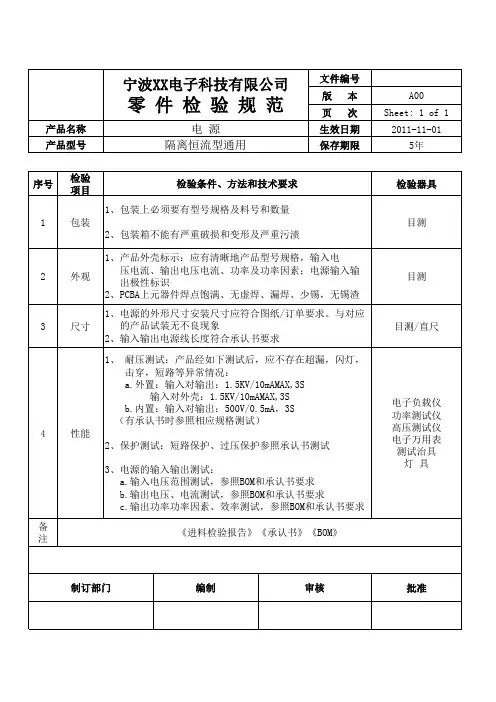

隔离式开关电源检验规范
