DZF 型真空干燥箱的操作规程
DZF型真空干燥箱操作规程(已修改)
一、目的：制订详尽的工作程序，规范操作人员日常仪器设备操作，保证仪器设备稳定可靠。
二、范围：适用于ZDF型真空干燥箱的操作、清洁和维护、维修。
三、职责：1、操作人：严格执行本规程，认真、及时、准确地填写相关记录；2、化验室负责人：监督检查检验员执行本操作规程。
四、内容：1操作：1.1、操作方法1.1.1、将真空干燥箱侧面的进气管，用真空橡胶管与真空泵链接，接通真空泵电源。
1.1.2、将需干燥处理的物品放入真空干燥箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到要求真空度（≤-0.1MPa），关闭真空阀，再关闭真空泵电源开关。
1.1.3、接通干燥箱电源，打开电源开关，此时电源指示灯亮，控温仪上有数字显示。
1.2、温度设定1.2.1、按功能键“SET”进入温度设定状态， SV”配合“△”或者“▽”设定至所需温度，结束需按功能键“SET”确认。
1.2.2、设定结束后，各项数据长期保存，此时干燥箱进入升温状态，加热指示灯亮。
当箱内温度接近设定温度时，加热指示灯开始闪烁，反复多次，控制进入恒温状态。
1.2.3、根据不同物品不同潮湿程度，选择不同的干燥时间，如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵点击开关，再开启真空阀。
1.2.4、干燥完毕后，应先关闭电源，慢慢旋动放气阀，解除箱内真空状态，再打开箱门取出物品。
解除真空后因密封圈与玻璃门吸紧变形不易立即打开，应稍等片刻等密封圈回复原形后，才能方便开启箱门。
1.2.5、使用完毕后，关闭电源开关、断开线路，及时登记好仪器使用记录。
2清洁和维护、维修：2.1、清理仪器，在断开电源的前提下用微湿软抹布擦拭仪器外部，用软毛刷清扫仪器内部，保持仪器内部无尘无污。
2.2、定期检查抽取后的真空度，确认仪器气密性；2.3、定期检查电源键、抽气键、放气键；均应正常工作；2.3、维护保养执行参照以上方法，并填写仪器维护保养记录EK/REC-QC023；2.4、本仪器的维护保养为每周不少于1次。
真空干燥箱(DZF-6020)使用说明
二、适用范围供厂矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。
在真空条件下对物品进行加温干燥具有以下几点优点：1、可降低干燥温度（压力低、温度低）。
2、避免一些物品加温要氧化。
3、避免加温空气要杀死生物细胞。
4、无尘粒破坏。
三、技术指标：型号 6050 6053 6051 6021 6020电源电压 220V/50HZ消耗功率＜1400W ＜1400W ＜1400W ＜1000 W ＜1000 W温度范围50~250℃ 50~200℃ 50~250℃温度波动±1℃真空度＜133Pa工作室尺寸 415*370*345 300*300*275工作室材料 1Cr18Ni9Ti 08F 1Cr18Ni9Ti四、结构真空干燥箱外形为卧式，工作室材料采用不锈钢板或优质钢板，形状为方形。
箱体采用08F优质钢板喷塑制成，超细玻璃棉充填中间隔热层。
箱门采用双层玻璃门，内层为12mm以上钢化玻璃，外层为防弹玻璃或有机玻璃。
工作室与外门之间装有模压成型的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。
6050、6051型搁板各采用二块具有较好导热性的铝合金板，6020型搁板采用一块不锈钢板（不锈钢网板），6021型搁板采用一块镀锌板（镀锌网板）。
真空干燥箱的加热器采用电热管直接置于工作室底部，所有的控制操作件、仪表、阀门、手柄都安装在箱体左侧面板上，使用方便。
控温仪设定温度和显示温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高等优点。
五、安装、调试1、安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。
2、调试：（1）将箱门关上并将拉手旋紧，关闭放气阀，开启真空阀。
（2）将真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到-0.1M Pa时，关闭真空泵和真空泵电源，此时箱内处于真空状态，如无加热要求，真空干燥箱调试结束。
10DZF-6020真空干燥箱使用、维护保养操作规程（01）
10DZF-6020真空干燥箱使用、维护保养操作规程（01）11 操作规程DZF-6020真空干燥箱使用、维护保养操作规程一、目的正确规范使用DZF-6020真空干燥箱。
二、适用范围该操作规程适用于DZF-6020真空干燥箱的使用。
三、内容1.责任人：QC主管、QC人员。
2.规程2.1. 用橡皮管连接真空箱的抽气阀与真空泵的抽气口。
2.2. 将物品放入工作室的试品搁板上，物品之间应有一定的距离，以便均匀受热，然后关上箱门，旋紧门锁装置。
2.3. 关放气阀，开抽气阀，打开真空泵电源开关，真空箱即可抽真空，真空箱上真空表能显示当前的真空度。
2.4. 真空箱在真空状态下，根据物品所需的加热温度。
在工作温度（室温加10℃至200℃）范围内可任意设定加热温度。
2.5. 真空箱接上电源后,打开电源开关，按“SET”键设置，用“△”、“▽”键设定工作温度，设定完毕按“SET”键写入。
按“SET”键两次进入时间设置界面，设定完毕按“SET”键写入。
当温度升至所需工作温度时开始计时。
2.6. 仪器自整定功能：将温度定为所需温度后，在PV/SV状态下，按“▽”键8秒以上，自整定指示灯亮，SV显示当前设定值和AT字样，自整定开始。
自整定结束后自动进入正常工作状态。
2.7. 干燥结束后，关闭电源开关，旋动放气阀，解除箱内的真空状态，再打开箱门去除物品。
3. 注意事项3.1. 真空箱外壳必须接地，以保证使用安全。
3.2. 真空箱不需连续抽气时应先关闭真空阀，再关闭真空泵电源，否则真空泵油会倒灌到箱内。
3.3. 取出物品时，如处理的是易燃的物品，必须待温度冷却到低于燃点后方可放入空气。
3.4. 真空箱没有防爆装置，不得放入易爆物品干燥。
3.5. 真空箱与真空泵之间最好跨接过滤器，防止潮湿体进入真空泵。
3.6. 必要时请勿随意开边箱门，以免毁坏电器系统。
四、附件无变更前版本号变更后版本号变更原因变更批准日期/ / / /。
真空干燥箱DZF系列使用说明书
真空干燥箱DZF系列使用说明书上海博讯实业有限公司目录一：仪器特点 (1)二：仪器使用...................................................1-3 三：技术参数 (3)四：注意事项 (4)五：故障及排除 (4)六：装箱单 (4)七：合格证 (5)附：上海博讯实业有限公司系列产品LTDE可编程智能仪表详细说明书一. 仪器特点真空干燥箱专为干燥热敏，易分解和易氧化物质而设计，能够向内部充入惰性气体，特别是一些成分复杂的物品也能进行快速干燥，长方形工作室，使有效容积达到最大，加热元件U字形包围于内胆外壁，保温棉填充隔热保温，微电脑温度控制器，能根据环境温度负载量的大小自动调节控制参数，控温精度可靠，钢化，防弹双层玻璃门观察工作室内物体一目了然。
箱门闭合松紧能调节，整体成型的硅胶门封圈，确保密封效果，工作室采用不锈钢板制成，存储，加热和干燥都是在没有氧气或者充满惰性气体环境里进行，所以不会氧化。
配上真空泵和真空管可用于抽取真空的试验。
二. 仪器使用操作面板功能SET: 功能键OUT：输出指示PV窗口：测量值SV窗口：设定值ALM1：上限报警ALM2：下限报警<：移位键∨：减键∧：加键AT(AL)：自动整定普通操作方法：接通电源，按↑键二秒钟使SV窗口出现STOP（暂停）。
设定步骤：按←键PV显示C01。
按←↑↓设置所需的温度。
按SET键，PV显示t01。
按←↑↓设置-1。
等到返回菜单（SV显示STOP）。
再按↓键二秒钟，SV显示RUN即可。
此时PV即显示升温。
SV窗口HOLD和设置的温度交替显示。
例如：要仪器到100℃长期保持自动恒温按←键一下 C01 = 100按SET键一下 t01 = -1等到SV返回STOP，再按↓键。
SV显示RUN即仪器开始工作。
定时功能操作方法：接通电源，按↑键二秒钟使PV显示STOP（暂停）。
按←键PV显示CO1, 按←↑↓设置起始温度50（起始温度应高于室温）, 按SET键，PV显示t01。

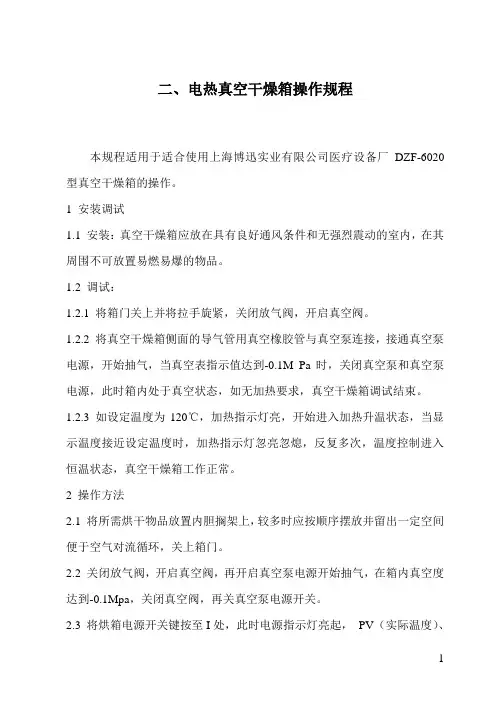

02电热真空干燥箱操作规程
二、电热真空干燥箱操作规程本规程适用于适合使用上海博迅实业有限公司医疗设备厂DZF-6020型真空干燥箱的操作。
1 安装调试1.1 安装：真空干燥箱应放在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆的物品。
1.2 调试：1.2.1 将箱门关上并将拉手旋紧，关闭放气阀，开启真空阀。
1.2.2 将真空干燥箱侧面的导气管用真空橡胶管与真空泵连接，接通真空泵电源，开始抽气，当真空表指示值达到-0.1M Pa时，关闭真空泵和真空泵电源，此时箱内处于真空状态，如无加热要求，真空干燥箱调试结束。
1.2.3 如设定温度为120℃，加热指示灯亮，开始进入加热升温状态，当显示温度接近设定温度时，加热指示灯忽亮忽熄，反复多次，温度控制进入恒温状态，真空干燥箱工作正常。
2 操作方法2.1 将所需烘干物品放置内胆搁架上，较多时应按顺序摆放并留出一定空间便于空气对流循环，关上箱门。
2.2 关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，在箱内真空度达到-0.1Mpa，关闭真空阀，再关真空泵电源开关。
2.3 将烘箱电源开关键按至I处，此时电源指示灯亮起，PV（实际温度）、1SV（设定温度）两个显示窗显示示数。
按SET键及△、▽键，来调节所需的设定温度。
2.4 当PV数值达到SV设定数值时。
按SET键两次会出现T-H（设定定时小时）、T-M（设定定时分钟）。
当定时结束后，设备停止工作，需重新启动或者重新设定时间。
2.5 如干燥时间较长，真空度下降，需在次抽气恢复真空度，应先开启真空泵电源，再开启真空阀。
2.6 干燥结束后，先将电源开关按至O，打开放气阀，解除真空状态，再开门取出物品。
（解除真空后，箱门不宜立即打开，应等待10至15分钟后开启，以免密封圈变形导致损坏。
）3 操作注意事项3.1 真空箱外壳必须有效接地，以确保使用安全。
3.2 真空箱不需抽气时，应先关真空阀，再关真空泵电机电源，以防泵油倒流至箱内。
DZF型真空干燥箱的操作规程
1.0. 目的根据仪器的特殊性能，制定真空干燥箱的操作规程，以保证其工作正常和操作人员的人身安全。
2.0. 适用范围适用于DZF-96020型真空干燥箱适用于在真空条件下对物品进行干燥、加热处理。
具有以下几个有点：1、可降低干燥温度（压力低、温度低）2、避免一些物品加温氧化，无尘粒破坏3、避免加温空气杀死生物细胞。
3.0. 操作步骤3.1. 使用环境要求：3.1.1 温度：5~40℃3.1.2 相对湿度：≤85%HR3.1.3 电源电压：AC220V±10% 50Hz3.1.4 周围无强烈震动及腐蚀性气体影响3.2. 抽真空调试3.2.1 将箱门关上并将门拉手旋紧到位，关闭放气阀（使橡皮塞上的孔与放气阀上的孔扭偏90℃），开启真空阀（由逆时针旋转90°），第一次使用可能真空阀开关教紧，可用力旋转。
3.2.2 用随机配件真空连接管（内经：Φ16mm 壁厚:10mm）将真空干燥箱抽气管（外径：Φ16mm）和真空泵。
接通真空泵电源，开始抽气，当真空表指示值达到-0.1Mpa时，先关闭真空阀后关闭真空泵电源，以防真空泵机油倒流到工作室内，此时箱内处于真空状态。
3.3 真空箱调试3.3.1 打开真空箱电源，此时电源指示灯应亮。
3.3.2 控温仪通电自检，PV屏显示工作室内测量温度，SV屏显示出厂时设定的温度。
3.3.3 修改设定温度a.按一下控温仪的功能键（SET）；PV屏显示SP字符后，可用上下键进行设定温度的修改。
b.修改完毕后，再按一下SET键，PV屏显示ST字符，设定时间。
（如不使用定时功能，则仍让其ST=0）。
c.再按一下SET键，使PV屏显示工作室温度，SV屏显示新的设定温度。
仪表RUN及HEAT灯亮，此时仪表重新进入加温的工作状态。
3.3.4 当工作室内温度接近摄动温度时，HEAT灯忽亮忽暗，表示加热进入PID调节阶段，仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。
上海博迅DZF系列真空干燥箱说明书
DZF--系列电热真空干燥箱使用说明书商品详细地址：/category-24-b17-min0-max0-attr0.html一、产品示意图1.箱体2.箱门3.面板4.搁板5.真空表6.放气阀7.温控仪8.门拉手9.电源开关10.电源指示灯 11.真空阀 12.箱脚二、适用范围6000电热真空干燥箱供工矿企业、大专院校、科研及各类实验室等在真空条件下对物品进行干燥热处理。
在真空条件下对物品进行加温干燥具有以下特点：1．可降低干燥温度（压力低、温度低）。
2．避免一些物品加温要氧化。
3．避免加温空气要杀死生物细胞。
4．无尘粒破坏。
三、结构概述6000真空干燥箱外形为卧式，工作室采用不锈钢板，形状为方形。
箱体采用优质钢板喷漆制成，超细玻璃棉隔热层。
本干燥箱采用双层全玻璃门，内层为12mm以上全钢化玻璃，外层为5mm防弹玻璃，门框上有弹簧，可调节箱门闭合松紧。
工作室与外门之间装有模压形成的耐热硅橡胶密封圈，以保证箱门与工作室的密封，大幅度提高箱体的真空度。
本干燥箱搁板采用具有较好导热性的铝合金板，加热器采用平板加热器安装在工作室的外表面，所有的控制操作件、仪表、阀门手柄都安装在箱体左侧面板上，使用方便。
控温仪设定温度和箱内温度均为数字显示，带有跟踪报警功能，具有控温准确、精度高的特点。
1．安装：真空干燥箱应放置在具有良好通风条件和无强烈震动的室内，在其周围不可放置易燃易爆物品。
2．调试：（1）将箱门关上并将门拉手旋紧，关闭放气阀，开启真空阀。
（2）将真空干燥箱后面的导气管用真空橡胶管与真空泵连接，接通真空泵电源开始抽气，当真空表指示达到-0.1Mpa时，关闭真空阀和真空泵电源，此时箱内处于真空状态，真空泵调试结束。
六、使用方法1．控温仪面板布置说明（1）设定键（SET）：在温度界面下用于温度设定，在时间界面下用于时间设定。
（2）减数键（▽）：在设定状态下用于减数，在非设定状态下用于时间界面与温度界面之间的切换。
真空干燥箱安全操作规程
仅供参考[整理] 安全管理文书真空干燥箱安全操作规程日期：__________________单位：__________________第1 页共3 页仅供参考[整理]真空干燥箱安全操作规程一、将真空干燥箱后面的进气管用真空橡胶管与真空泵连接，接通真空泵电源。
二、需干燥处理的物品放入箱内，将箱门关上，并关闭放气阀，开启真空阀，再开启真空泵电源开始抽气，使箱内达到真空度-0.1Mpa，关闭真空阀，再关闭真空泵电源开关。
三、插上电源，控温仪显示数字，并设定温度和加热方式（升温时可以全功率加热档位打到1，恒温时半功率加热档位打到2）。
四、设定结束后，各项数据长期保存。
干燥箱进入升温状态，加热指示灯（绿灯）亮。
当温度接近设定温度时，红绿灯交错，反复多次，控制进入恒温状态。
五、干燥结束后，先关闭电源，旋动放气阀，解除箱内真空状态，取出物品。
注意事项：1、真空箱不需连续抽气使用时，应先关闭真空阀，再关闭真空泵电机电源，否则真空泵油要倒灌至箱内。
2、取出被处理的物品时，如处理的是易燃物品，必须待温度冷却到低于燃烧点后，才能放入空气，以免发生氧化反应而引起燃烧。
3、禁止放入易爆物品干燥。
4、如干燥时间较长，真空度下降，需再次抽气恢复真空度，应先开启真空泵电机开关，再开启真空阀。
5、解除真空后，因密封圈与玻璃门吸紧变形不易立即打开箱门，需等约30分钟才能方便开启箱门。
第 2 页共 3 页仅供参考[整理] 安全管理文书整理范文，仅供参考！日期：__________________单位：__________________第3 页共3 页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.0. 目的
根据仪器的特殊性能，制定真空干燥箱的操作规程，以保证其工作正常和操作人员的人身安全。
2.0. 适用范围
适用于DZF-96020型真空干燥箱
适用于在真空条件下对物品进行干燥、加热处理。
具有以下几个有点：
1、可降低干燥温度（压力低、温度低）
2、避免一些物品加温氧化，无尘粒破坏
3、避免加温空气杀死生物细胞。
3.0. 操作步骤
3.1. 使用环境要求：
3.1.1 温度：5~40℃
3.1.2 相对湿度：≤85%HR
3.1.3 电源电压：AC220V±10% 50Hz
3.1.4 周围无强烈震动及腐蚀性气体影响
3.2. 抽真空调试
3.2.1 将箱门关上并将门拉手旋紧到位，关闭放气阀（使橡皮塞上的孔与放气阀上
的孔扭偏90℃），开启真空阀（由逆时针旋转90°），第一次使用可能真空阀开关教紧，可用力旋转。
3.2.2 用随机配件真空连接管（内经：Φ16mm 壁厚:10mm）将真空干燥箱抽气管（外
径：Φ16mm）和真空泵。
接通真空泵电源，开始抽气，当真空表指示值达到-0.1Mpa时，先关闭真空阀后关闭真空泵电源，以防真空泵机油倒流到工作室内，此时箱内处于真空状态。
3.3 真空箱调试
3.3.1 打开真空箱电源，此时电源指示灯应亮。
3.3.2 控温仪通电自检，PV屏显示工作室内测量温度，SV屏显示出厂时设定的温
度。
3.3.3 修改设定温度
a.按一下控温仪的功能键（SET）；PV屏显示SP字符后，可用上下键进行设定
温度的修改。
b.修改完毕后，再按一下SET键，PV屏显示ST字符，设定时间。
（如不使用
定时功能，则仍让其ST=0）。
c.再按一下SET键，使PV屏显示工作室温度，SV屏显示新的设定温度。
仪表
RUN及HEAT灯亮，此时仪表重新进入加温的工作状态。
3.3.4 当工作室内温度接近摄动温度时，HEAT灯忽亮忽暗，表示加热进入PID调
节阶段，仪表有时测量温度超过设定温度，有时低于设定温度属正常现象。
当测量温度接近或等于设定温度后，再待1~2h后工作室进入恒温状态，物品进入干燥阶段。
3.3.5 所需温度较低时，可采用二次设定方式，如所需工作温度70℃，第一次先
设定60℃，等温度过冲开始回落后，再第二次设定70℃，这样可降低甚至杜绝温度过冲现象，尽快进入恒温状态。
3.3.6 当物品干燥完毕后，关上电源，如果加速降温，则打开放气阀使真空度为
0 ，待5分钟左右再打开箱门。
4.0. 注意事项
4.1. 干燥箱外壳必须有效接地，以保证使用安全。
4.2. 干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。
4.3. 干燥箱雾防爆装置，不得放入易燃易爆物品干燥。
4.4. 真空箱经多次使用后，会产生不能抽真空现象，此时应更换门封条或调整箱体上的门扣伸出距离来解决。
4.5. 箱内外经常保持清洁，长期不用应套好物料防尘套，放在干燥的室内。
4.6. 使用中出现异常现象，应立即切断电源并及时报告。
