电缆桥架安装规范
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导电缆桥架安装是一项非常重要的工作，它负责承载和保护各种电缆，并将其有序地布置在建筑物内。
在进行电缆桥架安装之前，我们需要了解一些相关的要求和规范指导，以确保安装工作的质量和安全性。
下面是一些常见电缆桥架安装的要求和规范指导。
一、安全要求1. 安装人员要持有相关的安全操作证书，并且熟悉使用和操作相关设备的方法。
2. 在进行安装工作时，必须穿戴符合相关安全标准的个人防护装备，如安全帽、安全鞋、手套等。
3. 安装现场必须保持整洁，组织良好，避免杂物和其他危险物品的存在。
4. 在安装过程中，需要对用于悬挂电缆桥架的地方进行结构强度的评估，确保能够承受预计的电缆负载。
5. 安装过程中需要注意线缆的防护和绝缘，避免对电缆产生损坏。
二、安装步骤1. 在开始安装之前，应对相关施工区域进行勘测和记录，确保了解施工环境和现场条件。
2. 根据设计图纸确定电缆桥架的类型和尺寸，并准备相应的安装配件和工具。
3. 进行电缆桥架的预组装工作，包括连接和固定桥架支架、支撑、横杆等组件。
4. 将预组装好的电缆桥架运送到安装位置，并使用预埋螺栓或其他固定方法将其固定在建筑物结构上。
5. 安装桥架支架和横杆，根据设计要求进行布置和固定。
6. 安装桥架的连接件、转角件和分支件，确保其安装牢固和连接可靠。
7. 安装电缆，将其有序地放置于桥架中，并通过固定装置进行固定和保护。
三、规范指导1. 电缆桥架的安装应符合国家相关标准和规范，如《电缆桥架及其附件》(GB 12956-2011)、《建筑电缆桥架系统安装与验收规范》(GB 50170-2006)等。
2. 安装过程中，应注意保持电缆桥架的垂直和水平度，确保其安装平整并符合设计要求。
3. 电缆桥架安装结束后，需进行验收和测试，确保各项功能和安全指标均满足规范要求。
4. 在进行电缆桥架安装时，应注意避开其他设备和管道，并留足安装和维修的空间。
电缆桥架安装的要求和规范指导是确保电缆系统正常运行和安全使用的重要环节。

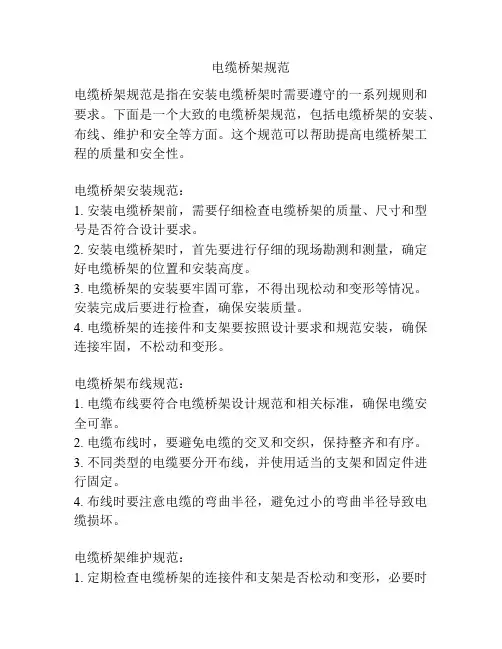

电缆桥架规范
电缆桥架规范电缆桥架规范是指在安装电缆桥架时需要遵守的一系列规则和要求。
下面是一个大致的电缆桥架规范，包括电缆桥架的安装、布线、维护和安全等方面。
这个规范可以帮助提高电缆桥架工程的质量和安全性。
电缆桥架安装规范：1. 安装电缆桥架前，需要仔细检查电缆桥架的质量、尺寸和型号是否符合设计要求。
2. 安装电缆桥架时，首先要进行仔细的现场勘测和测量，确定好电缆桥架的位置和安装高度。
3. 电缆桥架的安装要牢固可靠，不得出现松动和变形等情况。
安装完成后要进行检查，确保安装质量。
4. 电缆桥架的连接件和支架要按照设计要求和规范安装，确保连接牢固，不松动和变形。
电缆桥架布线规范：1. 电缆布线要符合电缆桥架设计规范和相关标准，确保电缆安全可靠。
2. 电缆布线时，要避免电缆的交叉和交织，保持整齐和有序。
3. 不同类型的电缆要分开布线，并使用适当的支架和固定件进行固定。
4. 布线时要注意电缆的弯曲半径，避免过小的弯曲半径导致电缆损坏。
电缆桥架维护规范：1. 定期检查电缆桥架的连接件和支架是否松动和变形，必要时进行紧固和更换。
2. 定期清理电缆桥架上的灰尘和杂物，保持良好的通风和导电性能。
3. 对于电缆桥架上的生锈部位，应及时进行除锈和防腐处理。
4. 对于电缆桥架上的损坏部分，应及时进行修复或更换，确保电缆桥架的完好性。
电缆桥架安全规范：1. 安装电缆桥架时，要考虑安全因素，确保没有遮挡消防通道和安全出口。
2. 使用电缆桥架时，要按照设计载荷使用，不得超载。
3. 电缆桥架上不允许堆放物品，以免遮挡灯光、阻碍通风或造成安全隐患。
4. 对于有特殊开关和操作要求的电缆桥架，需要进行明确标示和合理设置。
以上是一个大致的电缆桥架规范，具体的规范要根据实际情况和相关标准进行调整和补充。
在电缆桥架工程中，严格遵守规范和标准是确保工程质量和安全的基础。
2023年电缆桥架安装要求及规范指导
2023年电缆桥架安装要求及规范指导一、前言电缆桥架是城市电力、电信、交通、给水排水等基础设施建设的重要组成部分，其安装质量和规范性直接影响到后期设备的使用效果和维护成本。
为了确保电缆桥架安装的质量和规范性，以下是2023年电缆桥架安装的要求和规范指导。
二、基本要求1. 安装前，必须对施工现场进行充分清理，确保没有杂物和障碍物的存在。
2. 安装人员必须经过培训并取得相应的资格证书，具备一定的电气和机械知识。
3. 安装前，必须进行施工方案的编制和审批，并制定相应的工作流程和安全措施。
三、安装规范1. 管道预埋和管件安装(1) 管道预埋必须按照设计要求进行，确保管道间距符合规范，并做好隔音、防潮、防腐处理；(2) 管件安装必须按照设计要求进行，使用金属链接件进行固定，严禁使用非金属联接件。
2. 桥架安装(1) 桥架安装必须按照设计要求进行，确保安装平整、牢固；(2) 桥架的间距应根据线缆的类型和规格确定，并且充分考虑线缆的散热和维护空间；(3) 桥架安装要避免与其他设备的干扰，保持足够的安全距离；(4) 桥架的连接必须使用专用的连接件，连接件的选择应符合相关国家标准。
3. 弯头、变径和分支接口安装(1) 弯头安装必须按照设计要求进行，确保安装平整、牢固，角度符合要求；(2) 变径部分的安装应严格执行设计要求，确保接口紧密连接，无松动现象；(3) 分支接口安装应严格按照设计要求进行，确保接口的可靠性和安全性。
4. 线缆敷设(1) 线缆敷设要遵循规划布线图，确保线缆走向、弯曲半径和敷设高度符合要求；(2) 线缆敷设时，应采取防护措施，保护线缆不受损害；(3) 线缆敷设后，必须进行验收，检查线缆接头的质量和电气性能。
四、安全措施1. 安装过程中，必须配备必要的安全防护措施，如安全帽、安全绳等；2. 高空作业时，必须使用安全绳和安全带，防止人员意外坠落；3. 施工现场必须设置明显的安全警示标志，防止他人误入危险区域；4. 施工现场必须保持清洁和整齐，避免堆放垃圾或杂物，以免引发意外事故。
电缆桥架安装要求及规范
电缆桥架安装要求及规范
一、电缆桥架安装要求
1、桥架的安装应严格遵循产品设计、制造及安装说明书要求，如有
疑问，应及时向有关部门求证。
2、作业面应平整、无灰尘，尽量满足桥架安装的基础条件。
3、桥架主梁的上、下支点及高度应按设计要求安装，主梁支点应垂
直或尽可能平行，并预留桥架调节位置。
4、桥架主梁应钉固安装，钢筋绑扎时应采用金属固定物连接，避免
位移。
5、桥架的安装应设计预留一定的余量，便于调节和检修。
6、桥架的安装应严禁用角钢等非桥架材料支撑桥架，以避免不安全
因素的发生。
7、应安装瞭望台、防落物隔离护栏、栏杆护栏等，以确保施工安全。
二、电缆桥架安装规范
1、电缆穿线时，应考虑防雷、防水及电缆保护要求，按相关规定进
行安装穿线，避免损坏电缆。
2、电缆穿线时，要求把安装梁遮蔽膨胀缝内的电缆分类组织，绑扎
时应注意电缆的松紧及不能紧绑，以免损坏电缆。
3、电缆桥架配管时，要求把不同性线路之间的间距保持最大的间距，以防止电缆之间出现干扰情况。
4、电缆桥架配管时，应注意走线规律，应按相关技术图纸及规范要求安装。
电缆桥架安装规范标准
电缆桥架安装规范标准电缆桥架是一种用于电缆敷设的支架系统，广泛应用于建筑物、工厂、机房等场所。
为了保证电缆桥架的安装质量和可靠性，制定了一系列的安装规范标准。
下面是电缆桥架安装规范标准的主要内容。
1. 材料选择安装电缆桥架首先要选择合适的材料。
通常情况下，电缆桥架的材料应选用镀锌钢板或不锈钢板制作，以确保其耐腐蚀性和耐用性。
2. 安装位置电缆桥架的安装位置应根据具体情况来确定，一般应选择在室内或室外的墙壁或天花板上安装。
安装位置应避免与其他设备、管道等相互干扰。
3. 安装间距电缆桥架的安装间距应符合规定的标准。
一般来说，水平安装时，每根电缆桥架的距离不应超过1.5米，垂直安装时，每根电缆桥架的距离不应超过2米。
4. 连接和固定安装电缆桥架时，应采用专用的连接件和固定件进行连接和固定。
连接件和固定件的选择应符合规范标准，并保证其固定牢固、不易松动。
5. 线缆敷设线缆敷设应遵循一定的原则和方法。
首先，要确保线缆整齐、平行，不携带其他杂物。
其次，线缆应尽量避免弯曲和扭曲，避免与其他线缆搭接在一起。
最后，线缆的弯曲半径应符合规定的标准，以免影响线缆的传输性能。
6. 安全防护电缆桥架的安装应给予足够的安全防护。
首先，安装位置应远离火源和易燃物。
其次，电缆桥架的梁、支柱等部件应采取防腐措施，以防止腐蚀损坏。
最后，电缆桥架的安装应符合相关的安全要求和规范，确保人员和设备的安全。
总之，电缆桥架的安装规范标准对于保证电缆敷设的质量和可靠性至关重要。
只要严格按照安装规范进行操作，可以保证电缆桥架的稳固性和性能，提高电缆传输的效率和安全性。
同时，对于维护和管理电缆桥架也起到了重要的指导作用。
电缆桥架安装要求及规范指导(二篇)
电缆桥架安装要求及规范指导1、电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,个生产厂家的规格程式缺乏通用性,因此,设计选型过程应根据弱电各个系统缆显得类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路由。
在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如许利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选折相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
2、如与电力电缆桥架合用时,应将电力电缆和弱电电缆各直一侧,中间采用隔板分隔。
3、弱电电缆与其它低电压电缆合用桥架时,应严格执行选择具有外屏蔽层的弱电系统的弱电电缆,避免相互间的干扰。
4、电缆桥架安装要求(1)槽式大跨距电缆桥架由室外进入建筑物内时,桥架向外的坡度不得小于1/100。
(2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
(3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
(4)在平行图上绘出桥架的路由,要注明桥架起点、终点、拐弯点、分支点及升降点的坐标或定位尺寸、标高,如能绘制桥架敷设轴侧图,则对材料统计将更精确。
直线段：注明全长、桥架层数、标高、型号及规格。
拐弯点和分支点:注明所用转弯接板的型号及规格。
升降段：注明标高变化,也可用局部大样图或剖面图表示。
(5)桥架支撑点,如立柱、托臂或非标准支、构架的间距、安装方式、型号规格、标高,可同意在平面上列表说明,也可分段标出用不同的剖面图、单线图或大样图表示。
电缆桥架安装规范
电缆桥架安装规范电缆桥架的安装方式有吊顶、沿墙水平和垂直、沿竖井、沿地面、沿电缆沟及管道支架等。
支（吊）架可选用成品或自制，固定方式主要有预埋铁件上焊接和膨胀螺栓固定等。
在施工前，要按照国家标准进行设计。
金属线槽布线方面，适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。
同一回路的所有相线和中性线要敷设在同一金属线槽内。
同一路径无防干扰要求的线路可敷设于同一金属线槽内，线槽内电线或电缆的总截面不应超过线槽内截面的20％，载流导线不宜超过30根。
控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。
金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。
由金属线槽引出的线路，可采用金属管、硬质塑料管、半硬塑料管、金属软管等布线方式。
线槽要平整、无扭曲或变形，内壁光滑无毛刺。
金属线槽应要接地或接零，但不应作为设备的接地导体来使用。
电缆桥架布线方面，布线时电缆不应有易延燃材料外护层。
在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。
电缆桥架（托盘）水平安装时的距地高度一般要高于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室、电气竖井、技术层等）内时除外。
电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
不同电压、不同用途的电缆不宜敷设在同一层桥架上，如受条件限制需安装在同一层桥架上时，应用隔板隔开，线与线间隔应大于200mm。
电缆桥架与各种管道平行或交叉时，其最小净距应符合规定。
电缆桥架安装规范电缆桥架不应安装在腐蚀性气体管道和热力管道上方，也不应安装在腐蚀性液体管道下方。
电缆桥架安装要求及规范指导
电缆桥架安装要求及规范指导
电缆桥架安装要求和规范指导主要包括以下几点：
1. 材料选择：选择合适的电缆桥架材料，如钢铝合金、镀锌钢板等，要求材料质量好，符合相关标准。
2. 安装位置：电缆桥架的安装位置要符合设计要求，保证电缆桥架的牢固性和稳定性。
根据实际场地条件，选择合适的安装方式，如吊装、嵌入墙壁等。
3. 安装间距：根据电缆桥架上走线的数量和电缆的直径，合理确定电缆桥架的安装间距，保证走线整齐、有序。
4. 连接方式：电缆桥架的连接方式要合理选择，如螺栓连接、焊接等，连接处要牢固可靠，不得出现松动和变形。
5. 悬挂和支撑：电缆桥架需要进行悬挂和支撑，要按照规范要求选择合适的支架、吊杆等悬挂和支撑设备，保证悬挂和支撑的牢固性和稳定性。
6. 电缆敷设：电缆桥架安装完成后，要按照设计要求进行电缆的敷设，电缆的敷设要整齐有序，保证电缆的安全性和可靠性。
7. 检查和验收：电缆桥架安装完成后，要进行检查和验收，检查是否符合规范要求，保证安装质量和安全性。
总之，电缆桥架的安装要求和规范指导就是为了保证电缆桥架的安装质量和功能，保证电缆的安全性和可靠性。
在安装过程
中，需要按照相关标准和规范进行操作，确保整个安装过程的合理性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架安装
电缆桥架的安装主要有吊顶安装、沿墙水平和垂直安装、沿竖井安装、沿地面安装、沿电缆沟及管道支架安装等。
安装所用支（吊）架可选用成品或自制。
支（吊）架的固定方式主要有预埋铁件上焊接，膨胀螺栓固定等。
施工时要按国家标准设计进行，一般要求如下。
一．金属线槽布线
1.金属线槽布线一适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但不应采用对金属线槽有严重腐蚀的场所。
2.同一回路的所有相线和中性线，要敷设在同一金属线槽内。
同一路径无防干扰要求的线路，可敷设于同一金属线槽内，线槽内电线或电缆的总截面（包括外护层）不应超过线槽内截面的20％，载流导线不宜超过30根。
控制、信号或其他相类似的线路，电线或电缆的总截向下应超过线槽内截面的50％。
3.金属线槽倾斜或垂直安装时，应采取措施防止电线或电缆在线槽内移动。
4.由金属线槽引出的线路，可采用金属管，硬质塑料管、半硬塑料管、金属软管等布线方式。
电线或电缆在引出部分不得有损伤。
5.线糟要平整、无扭曲或变形，内壁光滑无毛刺。
6.金属线槽应要接地或接零，但不应作为设备的接地导体来使用。
二、电缆桥架布线
1.在室内采用电缆桥架布线时，其电缆不应有易延燃材料外护层。
2.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施。
3.电缆桥架（托盘）水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m 以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
4.电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。
垂直敷设时，其固定点间距不宜大于2m。
5.几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
6.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
7.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：
1）1kV以下和lkV以上的电缆。
2）同一路径向一级负荷供电的双路电源电缆。
3）一般照明和应急照明的电缆。
4）弱电和强电电缆。
如受条件限制需安装在同一层桥架上时，应用隔板隔开，
线于线间隔应该大于200mm。
8.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。
9.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
10.电缆桥架内的电缆应在下列部位进行固定。
垂直敷设时，电缆的上端及每隔1.50～2m处。
水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。
电缆桥架与各种管道的最小净距
11.电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，设有编号、型号及首、
尾点等标记。
12.电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。
三.金属桥架安装时接地要求
金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地(PN)或接零(PEN)可靠，且必须符合下列规定：
1.金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。
2.非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于
4mm2。
3.镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓。
四、本章相关规范
1.《民用建筑电气设计规范》（JGJ／T16－92）
2.《电气装置安装工程1kV及以下配线工程施工及验收规范》(GB50258－96)。
3.电气装置安装工程电缆线路施工及验收规范》（GB50168一92）。
<附一>电缆桥架安装要求示意图
<附二>电缆桥架托臂安装方法
托臂在工字钢立柱上
托臂在槽钢、角钢立柱上
<附三>电缆桥架吊装方法
<附四>电缆桥架垂直安装方法
竖井内安装沿墙安装
一般安装
<附五>金属线槽与配电盘连接方法
<附六>金属线槽穿越防火墙。
