三偏心蝶阀
三偏心蝶阀偏移角度
三偏心蝶阀偏移角度
三偏心蝶阀是一种特殊的蝶阀，其偏心设计使得阀盘在开启或关闭过程中会产生偏移角度。
这个偏移角度可以通过调节阀盘的偏心位置来控制。
三偏心蝶阀的偏移角度通常是根据具体的应用需求而确定的。
一般来说，偏移角度可以在0°到90°之间进行调整。
在开启过程中，阀盘会逐渐偏移到一侧，使得阀门的全开位置与阀门轴线有一定角度的偏移；在关闭过程中，阀盘会逐渐恢复到原来的位置，使得阀门的全关位置也有一定角度的偏移。
偏移角度的调整可以影响蝶阀的流量调节性能。
较小的偏移角度可以提高阀门的流量调节性能，但会增加阀门的启闭力矩；较大的偏移角度可以减小阀门的启闭力矩，但会降低流量调节性能。
因此，在实际应用中需要根据具体的流体介质和操作要求，选择适当的偏移角度。
三偏心蝶阀密封原理
三偏心蝶阀密封原理
偏心蝶阀是一种常用的流体控制设备，其密封原理主要包括几个方面。
首先，偏心蝶阀通过阀杆和阀体连接，阀体上设置有偏心轴，使阀体和阀座呈现一定的偏心结构。
这样设计的目的是为了在开关过程中，阀体能够旋转并且与阀座作用力均匀分布，从而实现较好的密封效果。
其次，偏心蝶阀的阀座通常采用金属硬密封和软密封两种形式。
金属硬密封是通过阀座和阀体紧密接触，形成金属间高度互贴，并且通过阀座表面的硬化处理来提高密封性能。
而软密封则是通过阀座和阀体之间填充聚四氟乙烯等软质密封材料，使其在压力作用下能够充分扩展并填充间隙，从而实现密封效果。
最后，偏心蝶阀的密封原理还与阀体和阀座之间的压缩弹性有关。
在开启阀门时，阀座与阀体之间的间隙逐渐减小，阀座受到较大的压力，从而使得密封更加紧密。
而在关闭阀门时，阀座受到压力的减小，弹性恢复，保持较小的接触压力，从而减小了阀座与阀体之间的磨损和漏气现象。
总的来说，偏心蝶阀的密封原理是通过偏心结构、阀座材料和弹性变形等因素的综合作用来实现的。
这种密封原理使得偏心蝶阀具有优良的密封性能，并且广泛应用于石油、化工、电力等行业的流体控制系统中。
三偏心蝶阀结构标准
三偏心蝶阀结构标准
三偏心蝶阀的结构标准主要体现在以下几个方面：
1. 阀杆轴心、蝶板中心和本体中心不在同一位置上，蝶板周边外侧加工成外斜锥面，密封阀座内侧加工成内斜锥面。
这种结构使得蝶阀的密封断面变成了椭圆形，蝶板密封面的形状也因此上下不对称。
2. 由于密封面为斜锥形，被阀杆轴分隔为偏大的一侧蝶板沿着大倾斜曲面向上方压向阀座，偏小的一侧蝶板沿着小倾斜曲面向下方压向阀座。
3. 蝶板密封圈与阀座间的密封不是靠阀座的弹性变形，而是完全依靠接触面的压紧实现密封。
在制造和测试方面，三偏心蝶阀的标准也非常高。
例如，填料部所受磨损程度很低，相对地使用寿命很长。
在防止外部泄漏构造上，采取了最高标准设计，从而可以在按照特定规格下进行外部泄漏测试时，保证标准密封性能在一定ppm以下。
其适用范围已可以耐压高达特定磅级、耐温低至特定温度、高达特定温度、密封达到0泄漏、调控比高达100:1以上。
以上内容仅供参考，如需更全面准确的信息，可以查阅最新的三偏心蝶阀结构标准。

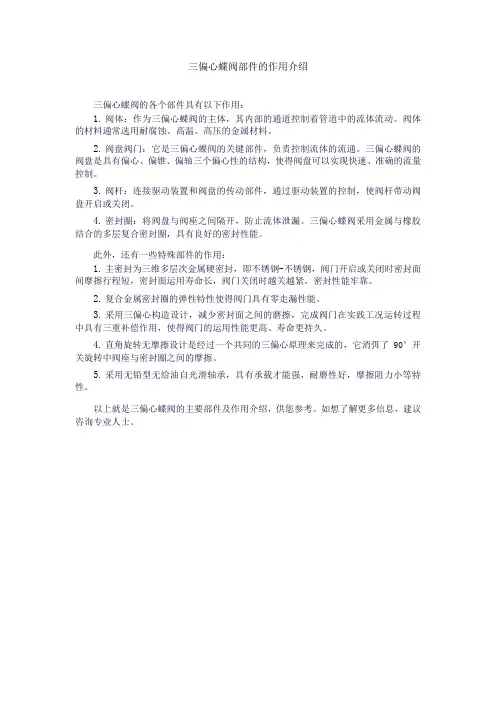

三偏心蝶阀部件的作用介绍
三偏心蝶阀部件的作用介绍
三偏心蝶阀的各个部件具有以下作用：
1.阀体：作为三偏心蝶阀的主体，其内部的通道控制着管道中的流体流动。
阀体的材料通常选用耐腐蚀、高温、高压的金属材料。
2.阀盘阀门：它是三偏心蝶阀的关键部件，负责控制流体的流通。
三偏心蝶阀的阀盘是具有偏心、偏锥、偏轴三个偏心性的结构，使得阀盘可以实现快速、准确的流量控制。
3.阀杆：连接驱动装置和阀盘的传动部件，通过驱动装置的控制，使阀杆带动阀盘开启或关闭。
4.密封圈：将阀盘与阀座之间隔开，防止流体泄漏。
三偏心蝶阀采用金属与橡胶结合的多层复合密封圈，具有良好的密封性能。
此外，还有一些特殊部件的作用：
1.主密封为三维多层次金属硬密封，即不锈钢-不锈钢，阀门开启或关闭时密封面间摩擦行程短，密封面运用寿命长，阀门关闭时越关越紧，密封性能牢靠。
2.复合金属密封圈的弹性特性使得阀门具有零走漏性能。
3.采用三偏心构造设计，减少密封面之间的磨擦，完成阀门在实践工况运转过程中具有三重补偿作用，使得阀门的运用性能更高、寿命更持久。
4.直角旋转无摩擦设计是经过一个共同的三偏心原理来完成的，它消弭了90°开关旋转中阀座与密封圈之间的摩擦。
5.采用无铅型无给油自光滑轴承，具有承载才能强，耐磨性好，摩擦阻力小等特性。
以上就是三偏心蝶阀的主要部件及作用介绍，供您参考。
如想了解更多信息，建议咨询专业人士。
手动三偏心蝶阀阀体尺寸标准
手动三偏心蝶阀阀体尺寸标准
手动三偏心蝶阀阀体尺寸标准一般依据不同的标准或设计规范而定，常见的标准包括：
1. GB/T 12238-2008《三偏心蝶阀》
2. API 609-2016《Butterfly Valves: Double-flanged, Lug- and Wafer-type》
3. EN 593-2016《Industrial valves –Butterfly valves –Basic design》
以下是一些常见手动三偏心蝶阀阀体的尺寸标准范围：
1. 口径范围：DN50-DN3000
2. 连接方式：法兰连接、法兰对夹连接、螺纹连接、焊接连接等
3. 阀体材质：铸钢、不锈钢、铸铁、铜合金等
4. 阀体压力等级：PN10、PN16、PN25、PN40、ANSI Class 150、Class 300等
5. 阀门面对面尺寸：根据标准不同，一般为DIN3202 K1、API 609、EN 558-1等标准要求的长度范围。
在选择手动三偏心蝶阀阀体尺寸时，必须考虑应用场合的使用需求，遵循相应标准，确保阀门的安装、维护和操作都能顺利进行。

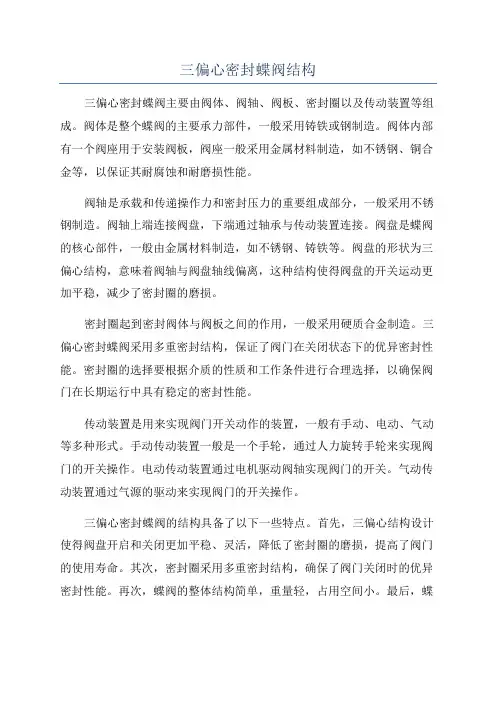

三偏心密封蝶阀结构
三偏心密封蝶阀结构三偏心密封蝶阀主要由阀体、阀轴、阀板、密封圈以及传动装置等组成。
阀体是整个蝶阀的主要承力部件，一般采用铸铁或钢制造。
阀体内部有一个阀座用于安装阀板，阀座一般采用金属材料制造，如不锈钢、铜合金等，以保证其耐腐蚀和耐磨损性能。
阀轴是承载和传递操作力和密封压力的重要组成部分，一般采用不锈钢制造。
阀轴上端连接阀盘，下端通过轴承与传动装置连接。
阀盘是蝶阀的核心部件，一般由金属材料制造，如不锈钢、铸铁等。
阀盘的形状为三偏心结构，意味着阀轴与阀盘轴线偏离，这种结构使得阀盘的开关运动更加平稳，减少了密封圈的磨损。
密封圈起到密封阀体与阀板之间的作用，一般采用硬质合金制造。
三偏心密封蝶阀采用多重密封结构，保证了阀门在关闭状态下的优异密封性能。
密封圈的选择要根据介质的性质和工作条件进行合理选择，以确保阀门在长期运行中具有稳定的密封性能。
传动装置是用来实现阀门开关动作的装置，一般有手动、电动、气动等多种形式。
手动传动装置一般是一个手轮，通过人力旋转手轮来实现阀门的开关操作。
电动传动装置通过电机驱动阀轴实现阀门的开关。
气动传动装置通过气源的驱动来实现阀门的开关操作。
三偏心密封蝶阀的结构具备了以下一些特点。
首先，三偏心结构设计使得阀盘开启和关闭更加平稳、灵活，降低了密封圈的磨损，提高了阀门的使用寿命。
其次，密封圈采用多重密封结构，确保了阀门关闭时的优异密封性能。
再次，蝶阀的整体结构简单，重量轻，占用空间小。
最后，蝶阀采用可调多层结构，可以根据工况要求进行多层的材质选择，以适应不同介质和工况条件。
综上所述，三偏心密封蝶阀的结构设计使其能够提供优秀的密封性能和操作性能。
其先进的结构和多重密封设计使得它在管道系统中得到广泛应用，是一种性能出色的控制阀门。
三偏心蝶阀原理
三偏心蝶阀原理
“哇，这是什么神奇的东西呀？”我和小伙伴们围在一个大箱子旁边，好奇地张望着。
里面装着一些奇奇怪怪的金属零件，听大人说这是三偏心蝶阀。
咱先说说这三偏心蝶阀的结构吧。
它就像一个超级厉害的小卫士，有好多关键部件呢。
那个大大的圆盘，就像一个盾牌，它可以转来转去的。
还有一些小杆子呀，螺丝呀，都有自己的用处。
这个大圆盘可重要啦，它能挡住水流或者气流呢。
就好像我们玩游戏的时候，用一块板子挡住飞来的球一样。
那它的工作原理是啥呢？嘿，这可有意思啦。
当我们想让水流或者气流通过的时候，这个大圆盘就会转一转，打开一个通道。
这就像我们打开门，让人可以走进来一样。
它转的时候可神奇啦，不是随便转的哦，是有一定的规律和技术在里面呢。
就好像我们跳舞的时候，要按照节奏来跳，不能乱跳。
那这三偏心蝶阀都用在哪里呢？有一次，我去公园里玩，看到浇花的叔叔在摆弄一个东西。
我好奇地跑过去问：“叔叔，你在干什么呀？”叔叔说：“我在调整这个阀门，让水可以流到不同的地方去浇花。
”哇，原来这就是三偏心蝶阀的应用场景呀。
它可以在很多地方发挥作用呢，比如工厂
里、大楼里。
就像一个万能的小助手，哪里需要它，它就去哪里。
三偏心蝶阀真的好厉害呀！它的结构巧妙，工作原理神奇，应用场景还那么广泛。
我觉得它就像一个超级英雄，默默地守护着我们的生活。
我们的生活中有很多这样的小英雄，它们虽然不显眼，但是却发挥着巨大的作用。
我们应该好好认识它们，珍惜它们。
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀标准
三偏心金属硬密封蝶阀是一种新型的阀门产品，其结构与传统的蝶阀有很大的不同。
这种阀门采用了三个偏心结构，即阀杆与阀盘偏心、阀盘与阀座偏心、阀杆与阀座中心线
不重合。
这种设计使得蝶阀在关闭过程中能够实现快速关闭，同时在开启过程中能够实现
软密封效果，大大提高了密封性能和使用寿命。
三偏心金属硬密封蝶阀标准主要包括以下几个方面的内容：
1.产品分类和命名：对三偏心金属硬密封蝶阀进行分类，并为每个分类确定命名规范，以方便用户识别和使用。
2.产品技术要求：对三偏心金属硬密封蝶阀的主要技术参数进行规定，包括阀门的公
称通径范围、公称压力等级、温度适应范围等，以及阀门的外观尺寸和连接尺寸。
3.产品设计：对三偏心金属硬密封蝶阀的结构设计进行要求，包括阀体、阀盘、阀座、阀杆等的设计参数和材料选择，以保证阀门的强度和密封性能。
4.产品制造和检测：对三偏心金属硬密封蝶阀的制造和检测过程进行规定，包括产品
的原材料采购和加工工艺，以及工艺参数的控制和产品的质量检验方法。
5.产品安装和使用：对三偏心金属硬密封蝶阀的安装和使用进行说明，包括阀门的安
装位置和方式、操作要点、维护保养等。
6.产品标志和包装：对三偏心金属硬密封蝶阀的标志和包装进行规定，以确保产品的
追溯性和交付质量。
三偏心金属硬密封蝶阀标准的制定不仅可以规范产品的生产和质量，提高蝶阀的可靠
性和性能，还可以为用户提供参考和便利，促进蝶阀的推广和应用。
标准的制定还可以推
动蝶阀行业的发展，促进技术创新和进步，提高产品的竞争力和市场地位。
三偏心电动蝶阀说明书
三偏心电动蝶阀说明书一、概述蝶阀用于暖通及制冷系统中热水、冷冻水和冷却水的通断和流量调节控制。
DDF三偏心电动蝶阀系列包括了DN50至DN800之间的所有型号，配备开关型执行器。
阀体和执行器出厂时已装配完毕，减少了现场的安装工序。
二、特点⚫外形美观、结构紧凑, 小型轻便,安装方便，易于拆装及维修⚫90度回转启闭迅速，调节性能好⚫启闭力矩较小，转轴两侧蝶板受介质作用力基本相等，而产生转矩的方向相反，故启闭较省力⚫密封性能好⚫流体阻力小⚫功能强劲，有多种控制信号与反馈信号供选择⚫蜗轮输出轴一体化设计，传动精度高⚫安全可靠，能够通过AC1500V耐压检测，选用F级绝缘电机⚫启动和关闭次数2万次⚫IP65高标准防护等级三、技术参数执行器技术参数阀体技术参数注：蝶板材料一般为铸钢，如果需要其它材质，订货时请注明。
四、 尺寸及阀体执行器配置表对夹连接：DN50-DN450 DN500-DN800单位：mm法兰连接：DN50-DN450 DN500-DN800北京海林节能科技股份有限公司第6页 共12页 电话：************Kv 值表 公称 通径 蝶板位置(开启90°为全开) 10° 20° 30° 40° 50° 60° 70° 80° 90° DN50 0.1 4.3 10.3 20.6 38.6 54.8 77.1 107.1 115.7 DN65 0.2 6.9 17.1 31.7 55.7 84.0 123.4 174.8 188.5 DN80 0.3 10.3 18.9 33.4 60.0 99.4 156.8 235.6 258.8 DN100 0.4 14.6 30.8 66.8 119.1 197.1 311.9 467.9 514.1 DN125 0.7 24.9 52.3 114.0 203.1 335.9 531.3 796.9 875.7 DN150 1.7 38.6 81.4 175.7 313.6 518.4 820.9 1231.4 1353.0 DN200 2.6 76.3 161.1 349.6 623.0 1030.0 1630.7 2445.6 2687.2 DN250 3.4 129.4 274.2 594.7 1060.0 1754.1 2776.3 4163.7 4575.8 DN300 4.3 200.5 424.2 918.6 1637.5 2709.5 4288.8 6432.7 7069.4 DN350 5.1 289.6 612.7 1327.3 2365.9 3914.3 6195.4 9292.210211.7DN400 6.9 397.6 842.3 1825.2 3253.6 5383.0 8519.312778.9 14042.8DN450 9.4 527.0 1115.7 2418.2 4308.5 7129.4 11283.6 16925.4 18599.0 DN500 12.0 677.8 1434.4 3108.8 5539.8 9167.114508.1 21761.8 23914.3DN600 18.9 1047.1 2216.8 4802.9 8559.6 14162.8 22413.9 33621.3 36946.0 DN80030.81553.63118.35686.48569.012809.8 19510.7 29904.0 42416.5注: 1、Kv 值是阀门两端压差为100KPa 时的水流量(单位m³/h)。
三偏心硬密封蝶阀执行标准
三偏心硬密封蝶阀执行标准
三偏心硬密封蝶阀的执行标准有以下几点：
1. GB/T 《金属弹性座封偏心旋转蝶阀》标准，适用于普通工业管路。
2. JB/T 《三偏心蝶阀》标准，适用于压力等级在PN10～PN40、公称通径为DN50～DN2400mm的阀门。
3. Q/RYJCL 《特种高温三偏心蝶阀》标准，适用于高温、高压、腐蚀等严苛条件下的使用。
三偏心硬密封蝶阀具有密封性好、操作灵活、体积小、重量轻等特点，在石油、化工、冶金、水处理、市政建设等领域有广泛应用。
在使用三偏心硬密封蝶阀时，应特别注意阀门的安装应符合标准要求，以确保阀门的密封性、稳定性和使用寿命。
同时，操作人员应熟练掌握阀门的开关操作，避免误操作。
如在使用过程中出现异常情况，应及时停机维修，防止事故发生。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三偏心蝶阀
三偏心碟阀自问世以来、为满足日益严酷的工况要求、其本身也经历着自我完善和不断发展的过程。
即便最基本的零泄漏、理论上三偏心碟阀都可以做到、但实际上还是有赖于周密的设计、精密的制造。
巴蝶阀门株式会社在吸取、总结其他品牌三偏心碟阀的长短处的基础上、推出了自己的独具特色的三偏心碟阀 Tritec 、其特点如下?
,、API 规格
众所周知、 API609 已事实上成为工业重要管线上用阀门的国际规格。
而Tritec 则全面严格按照 API609 规格的最新 1997 年版设计、制造。
更可贵的是、 Tritec 的基本设计不仅仅局限于 API 一个规格、 BS5155 ANSI B 16.34 、ASME SEC VIII 等各大规格都能对应、这保证了 Tritec 在所有的工业领域都有用武之地。
,、双重安全构造
Tritec 严格按照 API609 的规格要求、为防止因受流体压力、温度的影响而引起的蝶板变形、阀杆错位、密封面咬合、在蝶板上下侧分别装有两个各自独立的止推环、从而保证了阀门在任何工况下的正常工作;
同时、为防止未知原因所引起的阀杆破损、飞出而造成的突发事故、在阀门下端内外两处设计了各自独立的阀杆飞出防止机构、这也从侧面保证了 Tritec 的压力等级可以做到高达 2500 磅级。
,、无死区设计
Tritec 在设计过程中、特别考虑了在调控领域中的应用问题、充分利用三偏心蝶阀的密封原理、做到了阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面、也就是说蝶板与阀座间几乎无磨擦现象发生、从而杜绝了打开普通
阀门是所常见的跳跃现象、根除了阀门的低开度范围内因磨擦等各种不安定因素所造成的调控不能现象、即根除了死区(不感带)、这意味着 Tritec 几乎可以从 0 开度开始即进入可调控区域、直至 90 开度、其正常调控比是一般蝶阀的 2 倍以上、调控比最高可高达 100:1 以上。
这为 Tritec 作为调控阀使用创造了良好的条件、特别是在大口径时、截止阀的成本极高、另外、截止阀无法实现零泄漏、在需要紧急关断的工况中、必须在截止阀的旁侧加装关断阀、而 Tritec 集调控与关断于一身、其经济效益是极其可观的。
,、本体阀座构造
三偏心蝶阀的阀座安装构造有两种、大多数是为图方便而安装在蝶板上、但Tritec 则采用了本体阀座构造、将阀座安装在本体上。
其优点是与蝶板阀座相比、大大减少了阀座直接接触介质的机会、从而降低了阀座受冲蚀的程度、延长了阀座的使用寿命。
,、薄层片阀座结构
Tritec 的阀座由不锈钢薄片与石墨薄片层叠而成、这种结构可以有效地防止介质中的微小固形物的影响和热膨胀所可能引起的密封面咬合、即使出现微小的损伤、也不会产生泄漏、而这在对双偏心蝶阀或其它三偏心蝶阀来说是不可想像的。
,、可更换式密封副
Tritec 的密封副可谓独树一帜、不但本体阀座可以更换、而且由于蝶板密封面与蝶板是独立的、蝶板密封面可也可以更换、也就是说当蝶板密封面受损时、不必再兴师动众地运回制造厂或大举分解阀门、只需调换蝶板密封面即可、这不但大大降低了保养成本、还大大减少了维修工时和检修强度与难度。
,、均衡固定结构
Tritec 的密封副固定方式采用了螺栓椭圆形分从三偏心蝶阀的密封面形状特点出发、
布固定、不但定位精确、而且还使每个螺栓都均衡受力、杜绝了因应力分布不均而产生的密封副松动、泄漏。
,、本质耐火构造
很多阀门都声称具有耐火构造、但其中极大部分阀门为了减少泄漏量而采用了软硬双重阀座构造、其实这很危险。
因为火灾时软密封阀座的不完全燃烧会使金属支持阀座产生应力、温差变形、从而导致耐火机能失灵。
所以、目前欧美正在逐渐排除这类名不副实的耐火阀。
Tritrc 因为是零泄漏、所以不需要软密封的介助、属名副其实的本质耐火构造、并获有 API607 、API6FA 和 BS6755Part2 的耐火检验合格认可证书。
这保证了 Tritec 可以被应用于石油、石化等各种危险区域。
在保守的英国、其北海油田的各个关键部位所使用的阀门、几乎全被 Tritec 囊括即是最好的例证。
,、高密封填料构造
在阀门的泄漏问题上、传统上往往都集中于阀座的泄漏、即内漏、而忽略了填料部的泄漏、即外漏。
而实际上、在目前环境问题被日益重视的当代社会、外漏危害性远大于内漏已成为不争的事实。
Tritec 三偏心蝶阀属回转型阀门、其阀杆动作仅为 90 ?回转而已、这与闸阀、截止阀等阀杆动作为螺旋多回转往复运动相比、其填料部所受磨损程度很低、相对地使用寿命很长、更由于 Tritec 在填料密封等防止外部泄漏构造上、采取了最高标准设计、从而可以在按照 EPA21 规格下进行外部泄漏测试时、标准密封性能保证在 100ppm 以下。
而实际上、在现有的Tritec 的测试成绩中、在劳埃德的监测情况下、外部泄漏值低至 7ppm 。
这些指标都意味着 Tritec 可以在化工等各种领域中的有毒、有害介质管线中大显身手。
三偏心蝶阀的应用
综上所述、三偏心蝶阀作为阀门最新科技的结晶、扬各种阀门之长、避各种阀门之短、必将越来越受到广大用户和设计人员的重视。
巴蝶阀门株式会社的
Tritec 、其最大压力等
级可以到达 2500 磅级、标准口径可以做到 48 英寸、而且对夹、凸耳、法兰、环接、对接焊、夹套、各种结构长度等都可以对应、更由于 Tritec 的材料选择余地很大、高低温及各种酸、碱等腐蚀性介质也都能对应自如。
特别是在大口径方面、以其零泄漏的优势、在关断阀上、正在不断地取代粗大的闸阀和球阀、同样、以其优异的调控机能、在调控阀上、也正
Tritec 已被使用在包括中国在内的在不断地取代笨重的截止阀。
作为事实、到目前为止、
石油天然气开采、海上平台、石油精练、石油化工、无机化工、能源发电等各大工业领域的过程控制等各种重要管线上。
