管径DN和DE尺寸对照表
常用管径DN和DE尺寸区分对照表
管道尺寸公制和英制之间的DiameterNominal Pipe SizeNominalDN NPS(mm)(inches)61/881/4103/8151/2203/425132 1 1/440 1 1/250265 2 1/280310041506200825010300123501440016450185002055022600246502670028750308003290036100040105042110044120048130052140056150060160064170068180072190076200080220088暖气管、水管内径外径都是多大尺寸的家用的暖气管水管内径外径都是多大尺寸的“6"管和4"管”，分别是直径为150mm和100mm的管子；家用的暖气管、自来水管，一般都是4分管（直径为15mm），与之相配套的水龙头、管件（例如阀门、弯头、三通、堵头等等）也都是4分管的。
附表：分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
----------------25×1/2的意思它的外径是25。
实际对应的公称直径是DN20（也就是人们常说的6分管）.你可以去买6分的水龙头。
也可以去买4分的水龙头（只要在管子和水龙头之间加一个变径就可以了）。
家庭用水龙头的款式和材质是千变万化，但是其和管子连接的丝扣部分都是按照4分、6分、1寸等大小来分的。
不必担心买错。
----------------4分管是按英寸来说的，因此4分管就是1/2英寸（4/8=1/ 2），而一英寸=25.4mm ，所以4分管的内径就是25.4/2=1 2.7mm，而这就是通常所说的DN15水管的内径。
UPVC管径DN与De对照表
UPVC管DN与De对照表DN-De20-2525-3232-4040-5050-6370-7580-90100-110110-125125-140150-160175-180200-200225-225250-250275-280300-315350-355400-400压力管道标准规格DN-公称直径Ф－外径大外径系列DN15-ф22mm，DN20-ф27mmDN25-ф34mm，DN32-ф42mmDN40-ф48mm，DN50-ф60mmDN65-ф76(73)mm，DN80-ф89mm DN100-ф114mm，DN125-ф140mm DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm DN600-ф610mm，小外径系列DN15-ф18mm，DN20-ф25mmDN25-ф32mm，DN32-ф38mmDN40-ф45mm，DN50-ф57mmDN65-ф73mm，DN80-ф89mmDN100-ф108mm，DN125-ф133mmDN150-ф159mm，DN200-ф219mm DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm DN450-ф480mm，DN500-ф530mm DN600-ф630mm，工程管径对照表（常用）1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN15 3/4 是六分(6英分) DN20 2分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

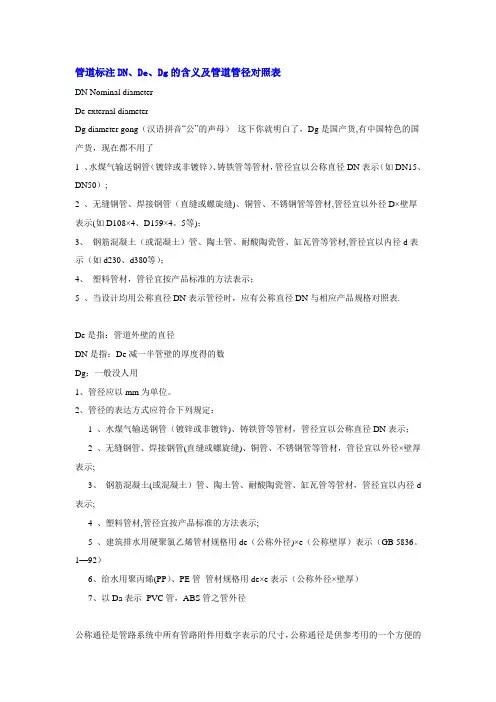

管道标注DN、De、Dg的含义及管道管径对照表
For personal use only in study and research; not for commercial use管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：? ? 1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；? ? 2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；? ? 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；? ? 4 、塑料管材，管径宜按产品标准的方法表示；? ? 5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）? ? 6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）? ? 7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
管道标注DN、De、Dg的含义及管道管径对照表
For personal use only in study and research; not for commercial use管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：? ? 1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；? ? 2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；? ? 3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；? ? 4 、塑料管材，管径宜按产品标准的方法表示；? ? 5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）? ? 6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）? ? 7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
管道标注DN、De、Dg的含义及管道管径对照表(优质二类)
管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
管道标注DN、De、Dg的含义及管道管径对照表
管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货,有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）;2 、无缝钢管、焊接钢管（直缝或螺旋缝)、铜管、不锈钢管等管材,管径宜以外径D×壁厚表示(如D108×4、D159×4。
5等)；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表.De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌)、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示;3、钢筋混凝土(或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示;4 、塑料管材,管径宜按产品标准的方法表示;5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径)×e（公称壁厚）表示（GB 5836。
1—92）6、给水用聚丙烯(PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径（nominal diameter),又称平均外径（mean outside diameter)。
管道标注DN、De、Dg的含义与管道管径对照表
管道标注DN、De、Dg的含义及管道管径对照表DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”的声母) 这下你就明白了,Dg是国产货，有中国特色的国产货，现在都不用了1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d 表示（如d230、d380等）；4、塑料管材，管径宜按产品标准的方法表示；5 、当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
De是指：管道外壁的直径DN是指：De减一半管壁的厚度得的数Dg：一般没人用1、管径应以mm为单位。
2、管径的表达方式应符合下列规定：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 、塑料管材，管径宜按产品标准的方法表示；5 、建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）6、给水用聚丙烯（PP）、PE管管材规格用de×e表示（公称外径×壁厚）7、以Da表示PVC管，ABS管之管外径公称通径是管路系统中所有管路附件用数字表示的尺寸，公称通径是供参考用的一个方便的圆整数，与加工尺寸仅呈不严格的关系。
公称通径用字母“DN”后面紧跟一个数字标志。
公称通径(nominal diameter)，又称平均外径(mean outside diameter)。
管道尺寸对照表
管道尺寸对照表一、De、DN、d、φ的含义一般来说，管子的直径可分为外径（De）、内径（D）、公称直径（DN）。
1、DN是指管道的公称直径，是外径与内径的平均值。
DN的值=De的值﹣0.5*管壁厚度。
注意：这既不是外径也不是内径。
水、煤气输送钢管（镀锌钢管或非镀锌钢管）、铸铁管、钢塑复合管和聚氯乙烯（PVC）管等管材，应标注公称直径“DN”（如DN15、DN50）;2、De主要是指管道外径，PPR、PE管、聚丙烯管外径，一般采用De标注的，均需要标注成外径 x 壁厚的形式，例De25 x 3;3、D一般指管道内径;4、d混凝土管内直径。
钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）;5、φ表示普通圆的直径；也可表示管材的外径，但此时应在其后乘以壁厚。
如φ25 x 3，表示外径25mm，壁厚为3mm的管材。
对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
例如φ108 x 4，φ可省略。
中国、ISO和日本部分钢管标准采用壁厚尺寸表示钢管壁厚系列。
对这类钢管规格的表示方法为管外径 x 壁厚。
例如φ60.5 x 3.8;6、DN为Nominal diameter意思是公称直径;7、De为external diameter意思是外径;8、Dgdiametergong（汉语拼音“公”的声母）这下你就明白了，Dg是国产货，有中国特色的国产货，现在都不用了。
二、管径的表示方式1、水、煤气输送钢管（镀锌或非镀锌）、铸铁管和塑料管等管材，应标注公称直径“DN”（如DN15、DN50）；在涉及壁厚的情况下也可以使用De来标注；拿镀锌焊接钢管为例，用DN、De两种标注方法如下：DN20 De25 x 2.5mmDN25 De32 x 3mmDN32 De40 x4mmDN40 De50 x 4mm等等……;2、无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径 x 壁厚表示（如De108 x 4、De159 x 4.5等）；对无缝钢管或有色金属管道，应标注“外径 x 壁厚”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道尺
寸公制
和英制
之间的
Diameter
Nominal Pipe Size
Nominal
DN NPS
(mm)(inches)
61/8
81/4
103/8
151/2
203/4
251
32 1 1/4
40 1 1/2
502
65 2 1/2
803
1004
1506
2008
25010
30012
35014
40016
45018
50020
55022
60024
65026
70028
75030
80032
90036
100040
105042
110044
120048
130052
140056
150060
160064
170068
180072
190076
200080
220088暖气管、
水管内径
外径都是
多大尺寸
的
家用的暖气管水管内径外径都是多大尺寸的“6"管和4"管”，分别是直径为
150mm和100mm的管子；
家用的暖气管、自来水管，一般都是4分管（直径为15mm），与之相配套的水龙头、管件（例如阀门、弯头、三通、堵头等等）也都是4分管的。
附表：
分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
----------------
25×1/2的意思它的外径是25。
实际对应的公称直径是DN20（也就是人们常说的6分管）.你可以去买6分的水龙头。
也可以去买4分的水龙头（只要在管子和水龙头之间加一个变径就可以了）。
家庭用水龙头的款式和材质是千变万化，但是其和管子连接的丝扣部分都是按照4分、6分、1寸等大小来分的。
不必担心买错。
----------------
4分管是按英寸来说的，因此4分管就是1/2英寸
（4/8=1/ 2），而一英寸=25.4mm ，所以4分管的内径就是25.4/2=1 2.7mm，而这就是通常所说的DN15水管的内径。
因此4分管就指的是DN15水管。
水管4分是直径2厘米的3分管就是公称通径为DN10的管子 4分管就是公称通径为DN15的管子 6分管就是公称通径为DN20的管子
的回答是：4分是英制管道直径长度的叫法，即1/2英寸．等于公制的15mm.
1英寸等于8分.合公制的25.4mm.
6分＝3/4英寸＝20mm.
4分＝1/2英寸＝15mm.
另外记住管道都是以内径计算的．不过管道的丝扣螺纹都是以中径来计算的．用通径DN表示．螺纹分公制M 和英制G，管道螺纹一般用英制，螺纹角度为55度．公制是60度．．
4分是多少厘米？是如何换算的？通常说的4分管是按英寸来说的，因此4分管就是1/2英寸
（4/8=1/ 2），而一英寸=25.4mm ，所以4分管的内径就是25.4/2=1 2.7mm，而这就是通常所说的DN15水管的内径。
因此4分管就指的是DN15水管。
请问
DN15,DN2 0,DN25等钢管是指钢管的内径还是外径?
0,DN25是外径。
四分管和六分管的直径
1 英寸=25.4毫米 =8英分
1/2 是四分(4英分) DN15
3/4 是六分(6英分) DN20
2分管DN8
4分管DN15
6分管DN20
1′ DN25
1.2′DN32
1.5′DN40
2′ DN50
2.5′DN65
3′ DN80
4′
DN100
5′
DN125 6′
DN150 8′
DN200 10′
DN250 12′
DN300 GB/T5010 6-2001 2.4管径2.4.1管径应以mm 为单位。
2.4.2管径的表达方式应符合下列规定：
1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；
管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；
3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；
4 塑料管材，管径宜按产品标准的方法表示；
5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
用硬聚氯乙烯管材规格用de （公称外径）×e （公称壁厚）表示（GB 5836.1-92）
给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）
-----------
说，管子的直径可分为外径、内径、公称直径。
管材为无缝钢管的管子的外径用字母D来表示，其后附加外直径的尺寸和壁厚，例如外径为108的无缝钢管，壁厚为5MM，用D108*5表示，塑料管也用外径表示，如De63,其他如钢筋混凝土管、铸铁管. 管子系列标准
设计及施工，首先考虑压力管道及其元件标准系列的选用。
世界各国应用的标准体系虽然多，大体可分成两大类。
压力管道标准见表3。
法兰标准见表4。
表3 压力管道标准
分 类
大外径系列
小外径系列
规格
DN-公称直径
Ф－外径
DN15-ф22mm，DN20-ф27mm
DN25-ф34mm，DN32-ф42mm
DN40-ф48mm，DN50-ф60mm
DN65-ф76(73)mm ，DN80-ф89mm
DN100-ф114mm，DN125-ф140mm
DN150-ф168mm，DN200-ф219mm DN250-ф273mm，DN300-ф324mm
DN350-ф360mm，DN400-ф406mm DN450-ф457mm，DN500-ф508mm
DN600-ф610mm，DN15-ф18mm，DN20-ф25mm
32mm，DN32-ф38mm
DN40-ф45mm，DN50-ф57mm
DN65-ф73mm，DN80-ф89mm
DN100-ф108mm，DN125-ф133mm
DN150-ф159mm，DN200-ф219mm
DN250-ф273mm，DN300-ф325mm DN350-ф377mm，DN400-ф426mm
DN450-ф480mm，DN500-ф530mm DN600-ф630mm，
-----------
般标外径,用De 表示,如De110
镀锌钢管这样的,一般用公称直径DN 表示
不锈钢管之类的,用D××+壁厚表示.
-------------
DN是钢管的直径
DE是塑料管的直径。
